Отзывы о системе отопления ПЛЭН, что такое пленочные элекронагреватели и как его выбрать

Система отопления ПЛЭН

Непосредственным результатом научно-технического прогресса является создание новой системы отопления ПЛЭН, которая кардинально отличается от всего того, что было представлено на потребительском рынке ранее.

Объяснить в двух словах, что представляет собой это нано-технология невозможно, хотя внешне она напоминает специальную плёнку, которая просто монтируется под внешнюю потолочную поверхность, но не всё так просто, как кажется на первый взгляд. Именно поэтому данная статья будет посвящена сущности и принципу действия отопления ПЛЭН, а также личному опыту использования этой системы среднестатистическим населением нашей страны.

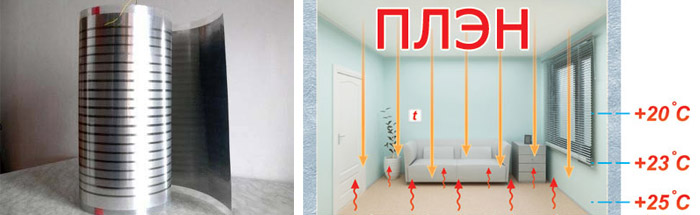

Принцип работы системы отопления ПЛЭН

ПЛЭН — это отопительная система, основанная на использовании плёночного электронагревателя, специальная конструкция которого вырабатывает инфракрасное излучение. Прототипом такой технологии являются природные процессы теплообмена, а эффект от её использования сопоставим с теплом, исходящим от солнца.

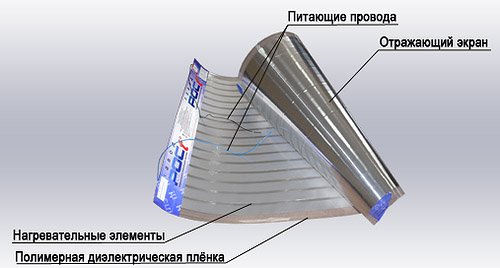

Плёночный инфракрасный обогреватель имеет многослойную лавсановую конструкцию, общая толщина которой не превышает 1−1,2 мм. Внутри лавсановых плёнок встроенные специальные нагревательные металлические элементы, а также алюминиевая фольга, которые могут разогреваться до максимальной отметки — 45 градусов. Выше упомянутый лавсановый материал выполняет как электроизолирующую функцию, так и внешне отделочную.

При включении данной системы ток поступает к резистивным элементам, которые в свою очередь нагревают фольгу. Выделяемые в результате инфракрасные лучи, длина волн которых составляет 9,4 мкм, нагревают предметы интерьера, технику, пол и даже присутствующих людей, заряжается их тепловой энергией и отдаёт её обратно. Таким образом, ощущение тепла и уюта сохранятся во всех жилых помещениях.

Системе ПЛЭН можно отнести как основную, так и дополнительную роль для отопления загородного дома, квартиры, складов или офисных зданий.

Монтаж всего оборудования отличается:

• простотой;
• небольшими трудозатратами;
• быстротой выполнения.

Для удобства плёночный обогреватель выпускается различных параметров, а именно: его длина может варьироваться от 1 до 5 метров, а ширина составлять 0,35 — 0,65 м.

Устанавливается она на 80% потолочной поверхности и вполне подходит под гипсокартонные конструкции, натяжные или подвесные потолки. После активизации системы, инфракрасные потоки медленно разогревают дом и по истечении 10−14 дней полностью устанавливаются на уровне нормального распределения тепловой энергии. Площадь дома, на который возможен монтаж такой системы, не имеет значения, а высота не должна превышать 3,5 метров.

Рекомендации при выборе ПЛЭН

На качество работы и эффективность такой технологии влияет ряд факторов, несоблюдение которых может привести к ряду финансовых потерь и моральной неудовлетворённости от её использования. Учитывать рекомендуется следующее:

Плюсы и минусы плёночного электронагревателя

Достаточно большой список достоинств можно посвятить этому виду отопительной системы, который по прогнозам производителей поможет плёночному инфракрасному электронагревателю занять лидирующие позиции на потребительском рынке. Недостатки, конечно, тоже дают о себе знать, но они скорее относятся к правильным условиям установки и эксплуатации оборудования. Итак, преимущества отопления ПЛЭН заключаются в следующем:

Главными недостатками плёночных электронагревателей являются два основных момента. Первый из них — это обязательное утепление всего дома, а второй заключается в невозможности использования в качестве внутренней отделки штукатурку, покраску и клейку обоев.

Отзывы об отоплении ПЛЭН

Для более глубокого ознакомления с плёночным инфракрасным отоплением целесообразно будет рассмотреть мнения людей, которые уже установили подобное оборудование и имели опыт сотрудничества с компаниями по его монтажу. Тем более, что производители не всегда могут рассказать все нюансы, особенно если они имеют негативный окрас.

Я хозяин нового трехэтажного дома. К сожалению, возможности подключения к газовому или центральному отоплению на нашей местности нет. В 2012 году мне установили инфракрасное отопление на первом этаже. Я очень сомневался, но к моему удивлению через неделю температура с -15 градусов поднялась до +20. Затем на втором этаже смонтировал смешанное размещение отопления, а именно в нескольких комнатах на потолке, а в остальных на полу.

Следующей зимой улетали на отдых и поставили регулятор температуры на +18, по приезду было +21. Для себя я уяснил, что приточка и вытяжка должны работать нормально. По истечению одного зимнего месяца мы заплатили 4500 рублей за электричество, это вместе с расходами на 100 литровый водонагреватель. В общем, я очень доволен отоплением и его советую всем”.

Установил такую систему летом позапрошлого года, включил осенью и очень сильно разочаровался из-за высокого расхода электроэнергии — приблизительно в 1,5 больше, чем мне обещали. Несколько раз за зиму электричество выбивало так как допустимая нагрузка была превышена. Делать другое отопление денег не было, поэтому вызвал рабочих с сервисной службы. Как выяснилось у меня очень плохое утепление потолка на втором этаже, а чтобы не выбивало электрику, поставили реле максимального тока. Летом я всё утеплил, а когда пришла осень, всё работало как часики. Так что в принципе я доволен, просто, если бы знал некоторые моменты заранее, первый год не пришлось бы сталкиваться с такими проблемами. Советую побольше консультироваться!”

В 2013 году решили установить потолочную систему отопления ПЛЭН. Монтировали систему с учётом всех правил, рекомендаций Могу сказать, что расходы на электроэнергию, которые мне были предоставлены при покупке, как оказались сильно занижены. Кстати всю зиму мы с семьей там не живем, а приезжаем периодически на несколько недель. Так вот за одну неделю набежало больше, чем должно быть за месяц, а дом разогревался очень долго!

Я жутко разозлился и пошел ссориться в фирму, которая мне это всё установила. Как оказалось, эту систему вообще нежелательно выключать когда холодно, так как дом остывает, теряет тепло, а что бы ему нагреться заново нужно и время и большие затраты на электроэнергию. В общем если вы постоянно не живёте когда холодно в доме или не выключайте вообще систему и устанавливайте её на какой-то градус, либо пользуйтесь другим видом отопления.

Мои друзья грелись этой системой и если бы не это, то никогда не установил бы её себе! Работает отлично! Что такое топить печку вообще забыл, но батареи и печь убирать не стал, а вдруг свет отключат в самый неподходящий момент. Решил поставить отдельный счётчик на Плэн, так что могу сказать, что в самый холодный месяц нагорело 1870 киловатт. Намного комфортнее чем с печкой, просто задаёшь температуру и всё, дом нагревается. Пол стал очень тёплым, даже без тапок ходим. Теперь, когда надолго уезжаем, устанавливаем температуру на 10−12 градусов, не выключая системы и всё отлично. Очень доволен Плэн и всем его советую”.

Что могу сказать, система обогрева отлично работает. Тепло распределяется ровно и мягко, а полы всегда теплые. Это оборудование у меня было установлено только на первом этаже, а когда решил вмонтировать его на втором, столкнулся с проблемами. Моему дому нужно примерно 15 кВт, а мы уже используем 14 кВт. Теперь думаю, что делать. Или вообще отказаться от этой системы или менять вводной кабель, но для этого нужно разрешение энергетиков и мощная подстанция. Так что, такая система имеет проблемы при установке. Хотя лично я доволен её работой и ставлю оценку 5 с плюсом”.

Исходя из всего выше сказанного, можно сделать утвердительный вывод, что сама по себе система отопления Плэн очень качественная и экономичная. Но, хороших показателей её работы можно добиться лишь путём учёта всех нюансов связанных с теплоизоляцией дома, возможных проблем с потребляемой электроэнергией, а также обращать внимание на хорошее техническое обслуживание со стороны фирмы, которая занимается монтажными работами такого оборудования.

2006-2021
Все закреплённые правами
материалы принадлежат их
действующим владельцам

Обзор отзывов реальных владельцев об ИК-отоплении ПЛЭН

Здесь вы узнаете:

• Что такое ПЛЭН
• Положительные и отрицательные отзывы потребителей

В этом обзоре мы рассматриваем отзывы реальных владельцев о ПЛЭН. Плёночное инфракрасное отопление позволяет отапливать домовладения с минимальными затратами на электроэнергию. Но так как оно является нововведением, потребителям нужны оценки уже состоявшихся пользователей. Давайте посмотрим, что говорят люди об этой новинке. Вместе с отзывами в обзоре будут даны выявленные достоинства и недостатки.

Что такое ПЛЭН

Отопление ПЛЭН – это технологическая новинка последних лет. Хотя её принцип действия новым не назовёшь, ведь именно таким способом обогревает нашу планету солнце. Вся суть кроется в генерации инфракрасного излучения, прогревающего полы, стены и даже потолки. ИК-излучение превращается в тепло прямо в этих поверхностях и частично в окружающих предметах. В результате этого в комнатах становится тепло и комфортно.

Система отопления ПЛЭН лишена толстых труб и радиаторов. Здесь есть только тонкая, но прочная плёнка, которая укладывается под прогреваемые поверхности. Поверх плёнки нанесены резистивные металлизированные полоски. Проходящий по ним переменный ток превращается в инфракрасное излучение, достигающее окружающих предметов и прогревающее их. Плёнка не раскаляется – температура нагрева не превышает +40-50 градусов. Управляет всем этим хозяйством комнатный термостат.

Положительные и отрицательные отзывы потребителей

Всё новое вызывает у потребителей множество вопросов. Прежде чем покупать и монтировать плёнку ПЛЭН, люди хотят ознакомиться с реальными отзывами. В рамках нашего обзора мы познакомим вас с самыми интересными откликами людей, смонтировавших в своих домах это необычное электрическое отопление.

Эдуард, 46 лет

Никогда не думал, что решусь на установку ПЛЭН, но всё решилось за меня – нашему посёлку сообщили, что газ появится не раньше, чем через 10 лет, хотя подвод планировался на ближайшие месяцы. Тем временем дому требовался ремонт, нужна была замена старой и дряхлой дровяной печи на что-то более удобное – надоела возня с дровами и вечный запах дыма в помещениях. От обычных конвекторов меня отговорили, посоветовали ПЛЭН. Начал искать отзывы владельцев, но ничего особенного не нашёл, так как это была новинка. Поэтому я решил написать свой – системой доволен на 100%, вы не представляете себе, какой это комфорт. Нет холодных стен, нет холодных полов, одновременно с этим они и негорячие. Отопление вроде и есть, но не поймёшь, откуда оно. Но штука клёвая.

Штука хорошая, но ПЛЭН не лишён недостатков.

Константин, 34 года

Потолочный инфракрасный обогреватель ПЛЭН помог мне сэкономить деньги на обогреве домовладения площадью 65 кв. м. Расходы на электроэнергию получились весьма скромными, так и не скажешь даже, что в доме есть электрическое отопление. Сосед топит электрокотлом с радиаторами, отдаёт в месяц бешеные суммы. У меня расходы более чем скромные – на 5 дней работы уходит около 200 кВт. Итого на месяц около 1200 кВт. Сосед при аналогичной площади (на улице все дома типовой постройки, достались людям от колхоза) тратит около 2500 кВт. Таким образом, я вполне доволен, как работает ПЛЭН – в доме тепло, жена радуется, счётчик тоже радуется, счета за свет не кусаются.

Минусы есть, но их мало.

Елена, 37 лет

Долгое время мечтала жить не в Питере, а в Ленинградской области, в одном из тихих посёлков с чистым воздухом и небольшим количеством соседей. Недавно мечта сбылась, но в посёлке нет газа. Строительство дома близилось к стадии внутренней отделки и организации отопления, нужно было что-то решать с обогревом. Запросили стоимость системы отопления ПЛЭН в одной из фирм, нам выкатили прайс почти на 300 тыс. рублей, вместе с монтажными работами. По всему выходило, что проще купить и смонтировать самостоятельно. Деньги были на исходе, поэтому поступили следующим образом – в части дома смонтировали ПЛЭН, в другой части поставили конвекторы. Муж всё ставил сам, так как лишних средств не было. В результате выяснилось, что конвекторы всё-таки лучше греют и быстрее выходят на нужную температуру. По экономности (пробовали включать отдельно обе зоны) победили ПЛЭН.

Адекватная, но дорогая замена газовому отоплению.

Анатолий, 45 лет

Каждый хозяин будет хвалить свою систему отопления, но у меня есть своё мнение о ПЛЭН. Так вот, всё это самая настоящая лажа. Один хвалится, что тратит меньше чем на газ, второй оперирует более внушительными, но от этого не менее достоверными цифрами. Такое чувство, что обожглись, а теперь рассказывать стыдно. На практике ПЛЭНы потребляют безбожное количество электроэнергии – вспотеешь оплачивать. Также нужно потратиться на электропроводку, обеспечить максимально качественные электрические соединения. Но в итоге мы получаем абсолютно неэффективное отопление. Смотрите сами – производитель утверждает, что даже в доме с тонкими стенами будет тепло. И почему-то он помалкивает о том, что тепло будет уходить наружу. Законы физики не обманешь.

Все эти современные технологии не стоят и выеденного яйца.

Михаил, 38 лет

Я потерял огромные деньги на этом непонятном инфракрасном отоплении. ПЛЭН – это прожорливость, это вечно холодные полы, это постоянная нагрузка на электросеть. И ладно нагрузка – никакой хвалёной экономности я так и не заметил. Расходы огромные, хотя дом небольшой, около 100 кв. м. И на эти 100 квадратов затрачивается более 2500 кВт в месяц. Мне дешевле было бы проложить трубы и установить в доме дровяной или пеллетный котёл (даже автоматический). Если вам кто-то говорит, что на обогрев такого небольшого дома уходит около 1700-1800 рублей, не верьте – это не правда. Если раз в пять больше, то это уже ближе к истине, не говоря уже о дороговизне самой плёнки ПЛЭН. Более-менее она работает разве что в ванной комнате, где нужная температура достигается за счёт монтажа плёнки в стены и полы.

И самое главное, что мне теперь некуда деть эту плёнку – чтобы сделать водяное отопление с твёрдотопливным котлом, придётся потратить дикие деньги.

Видео

Поддержите наш проект в соц. сетях!

Комментарии

Почитал коментарии, даже обидно стало за народ! Настолько технически необразованные люди! Мне стыдно за вашу безграмотность сограждане! Когда человек строит себе дом, именно себе, а не на продажу он даже в интернет зайти поленится и почитать об утеплении дома! Особенно стыдно за Анатолия, которому аж 45 лет, который говорить что ПЛЭН это лажа! Вам чудеса нужны идите учиться в Хогвардс! У моих родственников утеплитель в доме стены 150 мм минваты, кровля 200, пол 400, и это нормально для уральского региона, ПЛЭН потребляет при этом около 800 Вт с м кв в час! Если строишь для себя, то делай это с умом.
Итак плюсы
Экономичность (при соблюдении технологии строительства объекта)
Отсутствие эксплуатационных затрат в течении всего времени эксплуатации
Отсутствие подготовки к отопительному сезону
Система не боится разморозки в случае отключения электро энергии
Создание индивидуального микроклимата в каждой тепловой зоне
Система не сушит воздух и не дает лишней тепловой энергии
И так далее
Минусы
Необходимо строить обьект по всем нормам и требованиям строительста (Это так от себя, для тех кто не привык головой думать)
Иметь достаточный объем выделенной мощности в кВт
Стабильное напряжение

Скорее безграмотен или намеренно вводящий в заблуждение Ваш комментарий.
Утепление дома даст положительный эффект при любой системе отопления.
Сранивать надо равноутепленные дома. А не неуткпленный с “обычными” системами и утепленный с ПЛЭН.
Также ложной реакламой является экономичность по потреблению электроэнергии относительно других электросистием. При любом элктроотоплении ВСЯ энергия, 100% остается в помещении, никакой выигрыш в принципе невозможен. Возможна только разница в скорости прогрева (или наоборот тепловой инерции) и относительной комфртности т.к. излучение греет сразу непосредственно человека и мебель. Но при потолочном размещении печет голову в первую очередь, что к сожалению не сразу заметно но потом скажется.
Потолочное размещение конечно проще, но лучше сочетание с теплым инфракрасным же полом и стеновыми, а по центру комнат на потолке не стоит.

Эффект то конечно даст любая система при хорошем утеплении, но даст ли комфорт? Не надо сравнивать конвективные системы с лучистыми! Любая лучистая система отопления при ведерженной тепловой мощности не более 175 Вт с м кв будет в разы комфортней конвективной! Не стоит забывать и про эксплуатационные затраты, у ПЛЭНов их практически нет! И ничего настоящий ПЛЭН никому не печет, проверено на себе, каждый день сижу у себя на лоджии под ними уже лет 6 примерно! А сочетание с теплым полом допустимо только в том случае если пол не утеплен должным образом, так как система греет поверхность то и пол тоже холодным не будет! Так что мой коментарий абсолютно грамотен и нет у меня цели никого вводить в заблуждение!

Евгений, доброго времени суток!
У меня фортепианная мастерская. Знакомый убедил меня поставить такое отопление. Я беспокоюсь, будут ли рассыхаться пианино при таком отоплении. При включенном пианино нагреваются, при выключенном – остывают. Для пианино комфортная температура 18-22 градуса. Площадь мастерской 24 квадрата.

Извиняюсь за поздний ответ! За пианино можете не беспокоиться, температура на поверхности ПЛЭН максимум 45 градусов, если пианино в них не закутывать, то ничего с ними не будет!

Захотелось проверить Вашу компетентность и грамотность Евгений. Вот фраза ” ПЛЭН потребляет при этом около 800 Вт с м кв в час!”

Посчитаем : 800 Вт = 0,8 кВт верно?

0,8 кВт * 24 часа * 30 дн.= 576 кВт*ч с 1 м2 в месяц

теперь каждый может умножить на свою площадь(теплую) дома :

576 кВт*ч/мес * 50 м2 = 28800 кВт*ч за месяц

576 кВт*ч/мес * 100 м2 = 57600 кВт*ч за месяц

Евгений умножьте на тариф эл.энергии . вроде заоблачно ИМХО! экономичность не наблюдается.
Фраза : ” Мне стыдно за вашу безграмотность сограждане!” . а мне за вашу

если сейчас окажется “ошибка” . так работайте “над ошибками” и безграмотность уменьшится

По поводу 800 Вт хочу извиниться что ввел Вас в заблуждение, это потребление не за 1 м кв, а за всю
отапливаемую площадь! На ПЛЭНах не только дом, но и баня, правда она практически ничего не потребляет, поскольку на терморегуляторах 10 градусов выставлен режим, общая площадь под ПЛЭНами около 130 квадратных метров, вот вам и экономия, но опять же они сильно заморочились с утеплением вот и получили примерно по 8 Вт с м кв в час, если взять дом с меньшим количеством утепления то вполне можно уложиться в 20 Вт как заявлено производителем!

1 кВт в час на 10 метров квадратных. От этой арифметики не убежишь. Вот так без заморочек можно можно посчитать отопление. Умножаем площадь на потребляемую мощность и на тариф и вуаля. Никакой экономии по электроэнергии мы не получаем. КПД тэна почти 100 процентов, так на минуточку для общей информации.

Пленочное отопление ПЛЭН и реальные отзывы владельцев

Инфракрасные обогреватели являются достижением современной науки, они появились благодаря развитию новейших инновационных технологий. Еще совсем недавно обогревать частный дом можно было с помощью известных законов физики, позволяющих применить прямую передачу тепла или конвекцию нагретого воздуха. Использование для отопления лучей, не воспринимаемых человеческим глазом, позволило создать систему обогрева, которая полностью отвечает всем запросам и потребностям жильцов дома.

Принцип работы

В основе получения тепловой энергии от пленочных электрических нагревателей лежат свойства инфракрасных лучей. Проходя через воздушное пространство, которое состоит, в основном, из кислорода и азота, лучи инфракрасного спектра не поглощаются. Твердые предметы в помещении, а также стены, вначале поглощают лучи и повышают температуру, затем передают тепло в окружающий воздух, нагревая жилое помещение.

В приборе устанавливается резистивный элемент, который представляет собой тщательно выверенную схему резисторов, созданную множеством слоев. Резисторы помещаются на слой фольги, затем ламинируются прочным защитным покрытием, полученный слой имеет толщину не более полутора миллиметров. Для начала работы резисторов и их нагревания следует дать заряд энергии от подключения к электрической сети. ПЛЭН разогревается до температуры 50ºС, после чего начинается выделение резисторами инфракрасных лучей в диапазоне около 15 мкм, которое рассеивается по комнате равномерно и поглощается окружающими предметами.

При таком способе отопления после разогрева температура в помещении поднимается до 10ºС в течение часа. Когда температура воздуха в помещении достигнет заданного значения, автоматический выключатель прервет работу прибора, и будет включать его периодически для поддержания нужного нагрева. Обычное время включения на поддержку составляет от 4 до 16 минут. За сутки система работает около двух с половиной часов, остальное нагревание производится теплоотдачей от ограждающих поверхностей и мебели.

Потребители часто на форумах интересуются стоимостью отопления таким новейшим прибором. Для определения потребности следует обратить внимание на площадь помещения, теплоизоляцию наружных стен и цены на электроэнергию в регионе. Приобретение оборудования и его монтаж окупается при эксплуатации в течение двух лет.

Показатели технических характеристик

• около 90 процентов полезного действия;
• защитный класс IР67;
• потребляемая мощность прибора ПЛЭН 0,17 кВт;
• работает от сети 220В;
• сила тока составляет 1,2А;
• длина волны инфракрасного излучения от 10 до 15 мкм;
• ширина рабочей полосы варьируется от 35 до 64 см;
• длиной полосы выпускают до 5 м;
• толщиной пленка с набором резисторов от 0,5 до 1,5 мм;
• один квадратный метр отопительной пленки весит один с половиной килограмм.

Положительные аспекты применения системы отопления ПЛЭН

По количеству положительных характеристик, сравнительно с другими системами, лидирует отопление ПЛЭН. Отзывы на многочисленных форумах носят только положительный характер. К достоинствам можно отнести:

• экологически чистый прибор не изменяет влажность в комнате, не происходит выжигания кислорода;
• установка инфракрасного обогревателя позволяет уйти от газового, водяного и жидкого топлива и не дышать вредными выхлопами, выделяющимися при их работе;
• не требуется трудоемкая и дорогостоящая подготовка топливного ресурса и его транспортировка;
• долговечность отопительного прибора, срок его службы составляет десятки лет, как и при правильном устройстве электрической проводки дома;
• после установки по предложенным производителями технологиям никакие сервисные обслуживания и периодические проверки не потребуются;
• система ПЛЭН более экономична, чем другие виды отопления при достаточной теплоизоляции наружных стен дома;
• срок окупаемости затрат на установку оборудования составляет около двух лет;
• оборудование при необходимости достаточно легко снимается и может быть применено для отопления в другом помещении или доме;
• работа системы абсолютно бесшумна, ее включения и перерывы не издают характерных щелчков и звуков;
• защитная система высокого класса позволяет не испытать удар током в связи с прикосновением к элементам прибора;
• отопление при помощи обогревателей ПЛЭН полностью исключает возникновение возгораний и пожаров;
• незначительная толщина пленки позволяет монтировать ее без опасности уменьшения свободного пространства помещения;
• санитарные нормы допускают использование инфракрасного излучателя даже в детских учреждениях, что говорит о низком уровне электромагнитного излучения;
• скачки напряжения в сети никак не влияют работу системы и не приводят к ее порче;
• достаточно быстрое начало обогрева помещения, спустя короткое время ощущается потепление воздуха;
• способствует прекращению образования сырости и плесени на стенах помещения;
• по отзывам в форуме, полностью автоматизированная система позволяет забыть об отоплении на всю зиму;
• при отсутствии отопления с помощью системы теплого пола, основание в комнате всегда остается нагретым и создает дополнительный уровень удобства и комфорта;
• возможна постепенная установка системы из комнаты в комнату, что экономит средства;
• очень легко монтируется самостоятельно при небольшом изучении азов, работа чистая, не требует большой уборки после установки;
• не нужно согласование с контролирующими службами и оформление большого количества бумаг;
• по сообщениям участников форума следует, что из-за отсутствия усиленной циркуляции воздуха в помещении, гораздо меньше в воздухе пылевых примесей, что очень важно для страдающих аллергией на пыль людей.

Монтаж системы ПЛЭН

Чтобы достичь максимального эффекта, следует покрыть не менее 80 % площади потолка или стены. Обычно установленная на потолке пленка скрывается декоративной отделкой, но не допускается присутствие в ней металлических деталей.

Вид Отопления ПЛЭН можно устанавливать в помещениях, отводя ему роль основного источника обогрева, или используя как дополнительный отопительный прибор. Основным общепринятым местом размещения считается потолок, но ставить пленку можно и на стенах, полу, все зависит от дизайна комнаты и предпочтений хозяина.

Учитываемые факторы при установке

• обязательно должна быть выполнена теплоизоляция наружных стен здания по нормам СНиП;
• поверхность потолка выравнивается, с нее убираются все посторонние предметы, люстры, светильники;
• обязательно перед монтажом крепят на поверхности слой изолятора, который содержит отражатель из фольги для возврата инфракрасных лучей внутрь комнаты;
• пленочное покрытие с резисторами после установки не должно подвергаться ударам, которые могут нарушить целостность, и воздействию агрессивных химических испарений;
• при монтаже нельзя изменять размеры пленки, подрезать ее и разбирать края;
• нельзя свернутый рулон пленки, неустановленный и неподключенный по правилам, включать в сеть;
• для начала установки ПЛЭН на потолок нужно отключить питание в сети на требуемом участке дома;
• чтобы установить терморегулятор требуется обернуть деревянный брусок слоем фольги и поместить его над поверхностью пола на высоте не более 2 м на внутреннюю стену или перегородку;
• для подключения системы инфракрасного излучения, мощность которой не выше 5 кВт, используют одну фазу. В других случаях нужен трехфазный вход.

Терморегуляторы и термостаты

Эти приборы выпускают компактных объемов и простыми по конструкции. Они нужны для постоянного контроля температуры в помещении и подачи команд на прекращение или начало работы инфракрасных отопительных приборов. В них встроены чувствительные микроэлементы, которые реагируют даже на небольшие изменения тепла.

Внешние различия этих приборов проявляются только из-за требования дизайна, а внутреннее устройство их мало отличается друг от друга. Они содержат температурный датчик, который измеряет температуру и передает сигнал системе на выключение или новый этап работы.

Для обеспечения эффективного функционирования следует соблюдать ряд требований при установке и подключении. Первое, что нужно, это выяснить расчетное значение нагрузки, которая допускается для термостата. Если в комнате такая нагрузка превышает обозначенный предел в 10 или 16А, тогда необходимо применение модульного контактора.

Термостаты помещают на открытых стенах, не загроможденных мебелью. Место не должно быть подвержено попаданию солнечных лучей прямого действия и не испытывать воздействия сквозняков и дуновения при открытии дверных и оконных проемов. Нельзя устанавливать терморегуляторы вблизи от других нагревательных приборов.

Недостатки приборов инфракрасного излучения

Для установки отопления подобного типа нужно, чтобы проводка соответствовала мощности системы, иначе будут прогреваться места соединений и участки провода. Если этим пренебречь, то опасность пожара возрастает.

Если устанавливать отопление ПЛЭН по всему дому, то суммарная мощность может оказаться выше допустимой. Чтобы избежать подобного наслоения, нужно задать режим так, чтобы включение происходило попеременно в разных комнатах. Это становится возможным, если подключить управляющий блок для отопительной системы. Он покупается отдельно, и стоимость его составляет около 6,7 тыс. рублей.

Вся отопительная система разделяется на три — четыре зоны, а прибор управления включает их по очереди. Таким образом, можно решить проблему большой мощности одновременно.

Высокая эффективность и коэффициент полезного действия остаются в размерах, заявленных производителем, только при условии устройства утепления стен по строительным нормам и правилам. Если этого не выполнить, то включение прибора будет производиться чаще и экономия будет не видна.

Большинство пользователей, которые купили и установили отопительную систему инфракрасного излучения, оставляют только положительные отзывы на всевозможных форумах обсуждения. Это объясняется тем, что достоинств у такой системы гораздо больше, чем недостатков. Последние не представляют собой серьезных проблем, которые нельзя решить.

Отзыв: Около двух лет работает у нас в доме система ПЛЭН, я очень боялся ее устанавливать, так как первоначально никакого доверия не была, просто поверил в красивую сказку на форуме. А теперь моя семья живет в такой сказке. В доме всегда одинаково тепло, всюду равномерная температура и теплый пол, хотя пленки отопления установлены у нас на потолке.

Никаких нареканий отопление не вызывает, просто уют и комфорт. Не нужно заботиться о дровах или газе, нет причин постоянно мыть и чистить радиаторы. Отопительных приборов просто нет! Дизайн комнаты прекрасный, стены свободны для творческой отделки. Кстати, не так уж и много платить за электричество, система работает не все время, а только определенный мизерный промежуток времени. Всем советую.

Отзыв: Я вселился с семьей в новый двухэтажный дом. Так случилось, что наш район не подключен к газовой магистрали и централизованного отопления тоже нет. Поэтому рискнули и поставили инфракрасное отопление, тем более что устанавливать котлы и вести трубы не было времени – зима уже стояла на пороге, а у нас маленький ребенок. Моя супруга сразу полюбила всю систему в целом, теперь всем рекомендует последовать нашему примеру. Нет гари, копоти, угарного газа, все изумительно чисто и нет причин критиковать систему.

Отзыв: Мы устанавливали инфракрасное электрическое обогревание не сразу. Сначала ставили в первом этаже, да и то, только в двух комнатах и на кухне. У нас деньги не очень большие, поэтому установщики согласились на оплату по частям. Очень им благодарны, вся работа подключения новой комнаты обычно занимает три дня. В скором времени поставим электрические пленки во всем доме. Конечно, свет тянет, но мы так привыкли к удобствам, что даже думать не хотим о другом виде отопления. Рекомендуем современным хозяевам эффективную достойную систему.

Энергоэффективный дом

Потолочное ПЛЭН отопление. Мифы и факты

Низкотемпературное потолочное ПЛЭН отопление позиционируется производителем как энергоэффективное. Это инфракрасная пленка с отражателем, в которую вмонтировано несколько слоев резисторов.

Что такое ПЛЭН, можно понять из цитаты с сертификата продукта:

«Пленочный лучистый нагревательный элемент номинальной мощностью от 50 до 570 Вт удельной мощностью 100-150-175 ВТ на м2. Номинальное напряжение 12, 24, 36, 55, 73, 110, 220В. Класс защиты IP67, ширина полотна 0,35,051,0,65 м, длина полотна от 1 до 5 м с интервалом 0,6 м толщина не менее 390 мкм, пленочное полотно на основе 3 слоев сополимера полиэтилентерефталата и сополимера этилена с винилацетатом. Между вторым и третьим слоями располагается токопроводящий нагревательный элемент — лента холоднокатанная 13 мкм»

Инфракрасное излучение и длина волны в ПЛЭН

Как работает инфракрасное излучение в пленочном нагревателе? Электрический ток нагревает резисторы до 35-55°С и они испускают инфракрасные волны в диапазоне 9-15 мкм.

ПЛЭН греет предметы в радиусе действия волны. Накопив тепло, объекты в комнате излучают тепло сами, прогревая воздух. Традиционное конвекционное отопление наоборот — греет воздух, который затем прогревает предметы.

Продавцы заявляют, что наиболее естественным для человека является инфракрасное излучение с длиной волны 9,6 мкм, но любое твердое тело излучает в определенном диапазоне волн, а не на одной длине волны. Якобы, излучение длиной 9,6 мкм мягко прогревает наше тело естественным «лучистым теплом» на глубину до 4 см.

Однако, волна длиной более 3 мкм прогревает только верхние слои кожи на глубину до 0,2 мм, не глубже. Об этом можно прочитать в учебнике «Биофизические основы физиотерапии», Г.Н. Пономаренко, И.И. Турковский, стр. 17-18 (ВУЗовский курс), или в: Международная Организация Труда, «Энциклопедия по охране и безопасности труда», издание второе, 1988.

Если бы в «пике излучения» человека наблюдался идеальный обогрев, то мы могли бы «отапливаться» друг другом. Но второй закон термодинамики нам такого не позволит — тепло передается только от более нагретого тела к менее нагретому. Заявленный пленкоделами диапазон, конечно, тоже греет, но с минимальной интенсивностью и весьма инертно. А «лучи жизни», полученные посредством пленочного отопления, остаются сказкой.

Чем выше температура излучающей поверхности, тем эффективнее греется поверхность, на которую воздействуют ИК лучи. Иными словами, на нагрев больше влияет мощность излучения, а не диапазон. Достичь баланса на основе длины волны довольно сложно, и низкотемпературный потолочный нагреватель сомнителен с этой точки зрения.

Инфракрасные лучи частично экранируются древесиной, гипсокартоном, подвесными и натяжными потолками (которыми часто закрывают пленку на потолке в помещении). Справедливости ради, чем выше влажность отделки (например, вагонки), тем выше проникающая способность лучей.

Сертификаты пленочных лучистых электронагревателей

ГОСТ Р 52161.2.96-2006 относится к безопасности бытовых и аналогичных электрических приборов, в частности к гибким листовым нагревательным элементам для обогрева жилых помещений. Очень интересно было почитать, какие требования предъявляются к такого рода отоплению, и какие именно исследования проводятся и НЕ ПРОВОДЯТСЯ. Рекомендую ознакомиться, всего 26 страниц.

Этот ГОСТ имеет посредственное отношение к пленочным низкотемпературным инфракрасным нагревателям. Остальные сертификаты вас также заинтересуют, если вникнуть в нормативную базу зашифрованных в кодах и цифрах документов.

Мифы и факты о потолочном ПЛЭН отоплении

Вопросы, на которые менеджеры по продажам ПЛЭН не дают ответов

• Не является ли оконное стекло частично прозрачным для ИК излучения?
  Летом у окна жарко, так как стекло пропускает до 40% инфракрасного излучения, превращающегося в тепловую энергию. Любые другие отопительные приборы так же частично теряют тепловую энергию через окна, но они гораздо мощнее, чем излучение низкотемпературной инфракрасной пленки и компенсируют теплопотери за счет мощности и температуры. Не улетает ли «лучистое тепло» в окно?

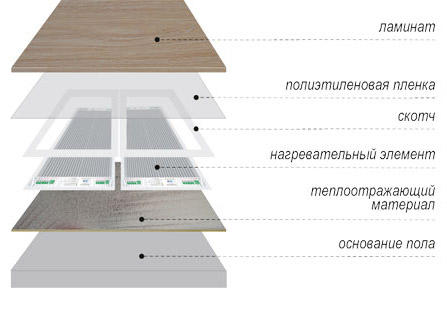

• Зачем ПЛЭН производят теплый пол?
  Маркетологи ПЛЭН категоричны к теплому полу — обогрев с помощью теплых полов (водяных, кабельных) поднимает пыль с пола посредством естественной конвекции (теплый воздух поднимается вверх и увлекает за собой пыль). Но зачем тогда они производят инфракрасную пленку под напольное покрытие для теплого пола, если в рекламе потолочной греющей пленки ругают метод обогрева теплыми полами?
• Как пленка работает под гранитом?
  Заявлено, что ПЛЭН для теплого пола можно класть даже под гранит, но разве гранит не экранирует инфракрасное излучение? Каков смысл в экранируемом излучении? Получается, что пленка просто механически греет камень своими 35°С.
• Почему потолочное ПЛЭН отопление не сушит кожу, но сушит дерево?
  Если инфракрасное отопление не сушит воздух и кожу, почему в «продающих» текстах пленку рекомендуют для сушки древесины, машин после покраски и фруктов?
• Почему излучение не выходит за пределы помещения?
  Один «солдат» из армии менеджеров по продажам пленки уверял, что в квартиру ПЛЭН идеален, другой — что не эффективен для квартиры, так как я буду греть соседей. То-есть в доме ИК лучи не пробивают стены, пол, окна, а в квартире я соседей грею — лучи покидают помещение через перекрытия. У меня с этим отоплением сплошной когнитивный диссонанс.
• Как быть с физикой и оптикой?
  Глянцевые поверхности, не зависимо от цвета, отражают до 99% излучения. Чем светлее предметы и стены, тем меньше ИК излучения «впитают». Разве не так? Неоднозначно все с поглощением и отражением ИК излучения, точных расчетов и обнародованных экспериментов просто не существует.

Пытался найти видео-отзыв реальных пользователей потолочного отопления, но кроме роликов НТВ и рекламных видеопрезентаций так и не нашел ничего.

Сколько стоит потолочное ПЛЭН отопление?

Приблизительный расчет сколько стоит ПЛЭН на квартиру 40 м2: кухня 12 метров, комната 17 метров, ванная комната 4,6 метров.

По рекомендации производителя, греющая пленка должна покрывать около 80% площади потолка (27 метров пленки). В стоимость монтажа ПЛЭН я не добавлял отделочные работы по сокрытию этой красоты под декоративную отделку и стоимость электропроводки. В таблице есть цена фирмы на проводку за погонный метр, можно примерно прикинуть.

Цена на пленку варьируется от $13 (украинское производство) до $30 (Финляндия). Я считал оригинальный ПЛЭН (Россия).

«Грубо» сравню цену на инфракрасное потолочное отопление со стоимостью конвекторов на ту же квартиру.

Конвекторы для квартиры 40 м2. Полный фарш: программатор либо радиопульт, объединение в единую систему отопления, возможность программирования, встроенный стабилизатор (от 150В до 242В). Не включаю стоимость электропроводки.

А если подойти к выбору конвектора более хладнокровно, то сумму смело можно уменьшить раза в полтора — на Noirot свет клином не сошелся, и каждый приличный конвектор программируется отдельно, без радиоуправления и других примочек. По этому поводу написал статью Как выбрать конвектор для основного отопления, в ней есть обзор рынка и параметры выбора обогревателей.

Кому нужен ПЛЭН?

Если любой другой способ обогрева недоступен, можно попробовать и потолочное ПЛЭН отопление.

Любое электроотопление затратно, какую бы энергоэффективность не заявляли в рекламе. Его монтаж и использование никогда не окупятся по сравнению с газом, даже при наличии многозонного счетчика. Поэтому взвесьте все за и против, прежде чем завязывать систему отопления на неуниверсальном варианте.

Выше я уже обращал внимание на то, что система с жидким теплоносителем может всегда перейти с электрокотла на газовый или твердотопливный котел. С пленочным теплым потолком уже ничего не поделаешь. Если вы остановились на ИК обогревателях, то обратите внимание на более традиционные системы с другими температурами.

В конце концов, есть еще электрические теплые полы, и даже пленочные инфракрасные.

Отопление ПЛЭН: отзывы реальных владельцев, принцип действия, достоинства, монтаж. Пленочный электронагреватель

Перед каждым собственником частного жилья непременно встаёт вопрос о том, какую систему отопления выбрать, а также как ее устроить. На выходе потребители желают получить совершенную систему, которая будет не только экономичной и недорогой, но и эффективной, а также автономной. В обустройстве она должна быть несложной, как и при повседневной эксплуатации.

Такие системы отопления должны поддаваться легкой регулировке. Лучше, если они будут компактными, не занимающими полезное пространство в помещении. Потребители руководствуются еще и тем фактором при выборе отопительной системы, чтобы она не требовала отдельного помещения. Если вы тоже задались вопросом о том, возможно ли это, то стоит ознакомиться с привычными видами подобных систем. Среди прочих предложения рынка следует выделить отопление ПЛЭН, о котором и пойдет речь в статье.

Эта система представляет собой инфракрасную пленку, которая отличается практичностью по всем критериям оценки. В обиходе подобные системы появились сравнительно недавно, но довольно быстро набрали популярность. Однако и по сей день потребители проявляют осторожность при покупке подобного отопления. Причина здесь, скорее всего, кроется в том, что потребитель недостаточно осведомлен об этом способе отопления жилых помещений.

Принцип работы

Отопление ПЛЭН – это инфракрасная система, которая располагается между декором и перекрытием потолка. Лучистая плёнка излучает тепло, которое равномерно распределяется по помещению. Обогрев осуществляется многослойными резисторами, которые находятся между пластиковыми пленками. ПЛЭН излучает тепловую составляющую солнечного света. Это излучение поглощается поверхностью мебели, пола, стен и потолка, а в помещении при этом создается комфортный микроклимат.

Электрическое отопление подобного типа представлено пленкой, которая крепится к потолку пластиковыми заглушками. Технология установки позволяет создать условия, при которых тепловой поток распределяется равномерно в инфракрасном спектре по всему помещению. Поток тепла передается элементам интерьера, полу, стенам и другим предметам, а также человеку в помещении.

Отзывы владельцев о преимуществах

Описываемое электрическое отопление, по мнению потребителей, имеет множество положительных особенностей, среди них следует выделить:

• экономичность;
• экологическую безопасность;
• легкость монтажа;
• возможность устройства высокоэффективного отопления.

Что касается экономии денежных средств, то она выражена в том, что финансовые вложения потребуются лишь на этапе приобретения и монтажа системы. В течение всего периода эксплуатации обслуживание не требуется. Производитель гарантирует, что в течение 50 лет система будет работать исправно.

Для функционирования плёнки потребуется столь мало электроэнергии, что затраты окупят себя. Для этого будет достаточно около 2 лет. Потребители подчеркивают, что затраты на отопление дома снижаются примерно на 70%. Инфракрасный ПЛЭН позволяет отапливать помещения дома или квартиры экологически чистым способом.

Лучи не изменяют влажность и не способствуют сжиганию кислорода. Для человека при работе системы не образуется опасных продуктов сгорания, которые нужно было бы отводить. Плёнка работает бесшумно, электромагнитное излучение находится на фоновом уровне, вредные вещества в воздух не выделяются, а конвекционные потоки, которые могли бы нести пыль и загрязнения, попросту отсутствуют.

Как подчеркивают покупатели, тепло, выделяемое системой, комфортно для организма. Кроме того, медики полагают, что такой обогрев наиболее оптимален для человека, ведь более теплым остаётся пол, а воздух в районе головы человека не столь разогревается.

Дополнительные мнения о преимуществах

Пленочный электронагреватель, обладает множеством положительных особенностей, среди них следует выделить ещё и легкость монтажа. Потребители подчеркивают, что при необходимости можно будет ещё и демонтировать конструкцию. Инфракрасная пленка не занимает полезную площадь, ее можно уложить под любое потолочное покрытие, кроме металлического.

После демонтажа система сохранит все свои свойства и может быть установлена в другом месте. Покупатели подчеркивают, что ПЛЭН позволяет использовать высокоэффективное отопление, которое отличается безопасностью. Помещения после включения системы прогреваются очень быстро. За час температура поднимается на 15 °C, при этом ее легко регулировать.

Коэффициент полезного действия, как подчеркивают покупатели, которые уже успели насладиться качеством описываемой плёнки, достигает 95%. Инфракрасное отопление пожаробезопасно и оснащено защитой от поражения током. Устройство не боится перепадов напряжения и временного отключения электричества.

Особенности монтажа системы

Установка ПЛЭН осуществляется довольно просто, однако работу всё же лучше доверить профессионалу. Если ее вы планируете произвести самостоятельно, то важно хорошо утеплить помещение, ведь без должной теплоизоляции использование системы будет нецелесообразным. Удлинять или укорачивать плёнку не следует. Разбирать устройство самостоятельно не нужно, как и включать его в свернутом состоянии.

Рулон не должен подвергаться механическим повреждениям. Пленочная система должна устанавливаться на ровную гладкую поверхность, которая не имеет дефектов, выступов и острых краев. Подключение ПЛЭН лучше осуществлять на фольгированную подложку, которая будет обеспечивать отражение лучей. Инфракрасные пленки эффективны и практичны. Однако это будет именно так, если все работы вы осуществите правильно.

Использовать в качестве термоотражающего изоляционного материала можно «Изолон». Площадь покрытия потолка должна быть близка к 100%, это касается и мансардных наклонных стен. В качестве исключения выступают лишь скрытые аварийные выходы.

Отзывы реальных владельцев о ПЛЭН вы смогли прочесть выше. Однако перед началом эксплуатации оборудования важно поинтересоваться об особенностях укладки системы. Полосы термоизолятора должны быть закреплены таким образом, чтобы пропусков не оставалось. Рекомендуется располагать их с нахлестом, который достигает 30 мм.

Крепление «Изолона» осуществляется любым доступным способом. Главное при этом, чтобы материал прочно удерживался на поверхности, ведь он станет основой для монтажа пленочных элементов. В отзывах реальных владельцев о ПЛЭН довольно часто можно увидеть, что некоторые производители предлагают к продаже совместно с пленочной системой универсальные крепежные элементы, которые можно использовать совместно с любой поверхностью стен и потолка. Такие элементы обеспечивают надежное крепление не только теплоизоляции, но и нагревательной пленки.

Площадь покрытия потолка полотнами системы обогрева можно снизить до 50 %. Конечное значение будет зависеть от климатических особенностей региона. Чаще всего в качестве оптимального значения плотности покрытия выступает предел от 80 до 85 %. В отзывах реальных владельцев о ПЛЭН довольно часто можно увидеть мнения потребителей о том, что полотна лучше располагать таким образом, чтобы контактные провода находились ближе к месту коммутации цепи. Это позволит снизить затраты на кабель-каналы и провода.

Полотна не должны пересекаться одно с другим. Крепление к изолированной поверхности потолка можно осуществить по-разному, всё будет зависеть от материала основы. Если обстоятельства позволяют, то наиболее удобным способом станет строительный степлер, это ускорит процесс.

В отзывах реальных владельцев о ПЛЭН можно прочесть мнения о том, что для монтажа подходят саморезы с широкой шляпкой или пресс-шайбой. Если перекрытие выполнено из бетона, то под дюбели придётся просверлить отверстия. Это касается и универсальных пластиковых крепежных элементов, которых окажется достаточно, ведь нагрузка будет невелика.

Дополнительные рекомендации о монтаже

По вопросам количества крепежа производитель не дает рекомендаций. Главное условие при установке – исключить провисание плёнки. На квадратный метр полотна можно использовать до девяти крепежных точек. Эти данные позволят вам осуществить расчет расходных материалов.

Крепление необходимо производить в пределах выделенных монтажных полей. В других областях полотна проделывать отверстия категорически запрещено. Если вы планируете установить сверху декоративное покрытие, например, подвесной потолок, то расстояние от пленки до закрывающей плоскости должно составить 150 мм максимум. Минимальное значение равно 10 мм. Воздушный зазор в любом случае является обязательным.

Рекомендации по подключению

Инфракрасные потолочные системы подключаются в соответствии с рекомендациями, которые прилагаются производителем. Эту часть работы лучше доверить опытным электрикам, ведь именно они смогут рассчитать сечение кабеля с учетом общей мощности. Важно при этом провести правильную разводку.

Полотна включаются в сеть параллельно, тогда как терморегулятор должен идти в разрыв фазы. Рассматривая таблицу с типоразмерами пленки, вы сможете увидеть, что там имеются образцы на 73 или 110 В. Их размеры невелики, а предназначаются такие пленки для узких и сложных по конфигурации участков, где большое полотно не поместится. При этом подключение осуществляется с учетом некоторых нюансов.

Например, пара полотен на 110 вольт соединяется между собой последовательно. Если вы планируете использовать полотна на 73 вольта, то их в последовательной цепи должно быть три. Терморегулятор устанавливается в разрыв цепи лишь в том случае, если ток суммарной нагрузки не превышает 9 А. Если только выше, то рекомендуется использовать другую схему включения, которая предусматривает использование специального устройства – модульного контактора. В качестве его основной задачи выступает нивелирование большой нагрузки, ведь термостат – это точный и тонкий аппарат, перегрев которому не нужен. Контактные соединения осуществляются с помощью пайки с двухслойной изоляцией термоусадочной трубкой.

Рекомендации специалиста о монтаже

Технические характеристики ПЛЭН – это не всё, что вам следует знать перед началом эксплуатации оборудования. Для его правильного функционирования важно верно осуществить монтаж. Установка терморегулятора должна быть осуществлена в правильном месте. Описываемая в статье система не предусматривает наличие дополнительных температурных датчиков, поэтому контролировать текущую температуру будет термостат. Он снимает показания и вырабатывает сигналы управления на запуск или паузу в работе. Это обстоятельство накладывает требования на выбор места для прибора управления.

Терморегулятор необходимо расположить, удалив его от пола на 1500 мм. Иногда терморегулятор находится в том месте, где располагаются выключатели. Даже малейшая вероятность попадания прямых солнечных лучей на прибор исключена. Чтобы обеспечить нормальную работу терморегулятора, не следует устанавливать его вблизи окон и дверей, где температура может отличаться от общего «фона» в комнате. Терморегулятор не следует располагать на тех участках, где господствуют сквозняки.

Технические характеристики теплого пола

Производитель ПЛЭНа находится в России, что позволяет снизить стоимость оборудования по сравнению с зарубежными аналогами. Что касается технических характеристик, то для пятислойного нагревательного элемента толщина не превышает 0,4 мм. Температура нагрева не больше 45 °C. Полотно весит 550 грамм на квадратный метр.

Вас может заинтересовать еще и удельная мощность потребления, она достигает 175 Вт/м 2 . Теплый пол ПЛЭН имеет коэффициент полезного действия, равный 98 % при переходе от электрической энергии в тепловую. В основе нагревателя лежит специальный сплав. Отражателем-распределителем выступает пищевой алюминий. Производитель дает гарантию на работу без отказа в течение 50 лет.

Вы должны учитывать ещё и маркировку, которая указывает на защиту от пыли и твёрдых предметов. Если перед вами система IP 67, это указывает на то, что она имеет полную защиту от кратковременного погружения в воду и пыли. Частичной защитой от брызг воды и пыли обладает плёнка с обозначением IP 54.

Частичная защита от внешних твердых предметов и брызг воды – это тёплый пол, который имеет в маркировке IP 44. Важно обратить внимание еще и на то, что пленка может иметь разные размеры. Если ее длина составляет 1 м, то мощность достигнет 65 Вт. При максимальной длине в 5 м мощность составляет 325 Вт.

Цена на ПЛЭН будет зависеть от технических характеристик и назначения плёнки. Например, система для потолка IP 67 обойдется потребителю в 1400 руб. за квадратный метр. Если же речь идет о конструкции с маркировкой IP 54, то перед вами система обогрева за 1300 руб. за квадратный метр. Стоимость расходных материалов оплачивается потребителем дополнительно, сюда следует отнести:

• саморезы;
• дюбели;
• фанеру;
• проводку.

Технические характеристики системы обогрева «Зебра»

ПЛЭН «Зебра 300» – это система, длина которой может быть равна пределу от 0,6 до 6 м. Что касается ширины, то она остается неизменной и равна 0,5 м. Каждый сегмент – это отдельный нагревательный элемент, который имеет мощность, равную 66 Вт.

Конструкция работает от стандартной электросети и включает расчётный комплект пленочных нагревателей. Использовать их можно в качестве основного источника отопления отдельных помещений или целого здания. «ЭВО-300» – это потолочный нагреватель, который обладает совершенными параметрами и превосходными характеристиками. Это – улучшенная серия, которая отличается маркировкой и обладает удивительными особенностями. Среди прочих – тепловой направленный поток, минимизирующий рассеивание лучевой энергии впустую. Это позволяет повысить коэффициент полезного действия. Каждый модуль системы производит на 10% больше тепловой энергии. Для конечного потребителя это означает то, что при той же мощности греющей системы владелец будет платить на 10% меньше.

Заключение

Инфракрасные системы отопления пленочного типа отличаются высокой эффективностью и внушительным коэффициентом полезного действия. Однако добиться положительного результата в работе можно лишь при правильном монтаже системы. Например, для того чтобы исключить влияние температуры поверхности на терморегулятор, под корпус прибора следует установить прокладку из утеплительного материала.

В качестве него обычно выступает 5-мм «Изолон». Если терморегулятор настроить правильно, то температура в помещении будет поддерживаться на нужном уровне с высокой точностью. Это позволит экономить и позволит добиться комфортного микроклимата дома или в офисе.

ПЛЭН: отопление без лишних потерь и затрат

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Любой расчетливый хозяин желает рациональным образом использовать дорогие энергетические ресурсы. Но в отечественных климатических условиях подразумеваются значительные расходы на повышение температуры в холодную пору года. Такую проблему современные производители предлагают решать с помощью ПЛЭН. Отопление этого типа по их заверениям отличается особой экономичностью, улучшенными потребительскими характеристиками. Попробуем разобраться в действительных преимуществах и недостатках системы, определить эффективные способы практического применения.

Пытаетесь обнаружить привычные радиаторы отопления? Их здесь нет. Одно из преимуществ ПЛЭН – скрытый монтаж

Что такое отопление ПЛЭН

Эта технология базируется на повышении температуры объектов под воздействием излучения в инфракрасном диапазоне. Необходимый результат обеспечивается при пропускании электрического тока через резистивный элемент.

С помощью этого рисунка можно подробно изучить типовой элемент системы отопления ПЛЭН:

• Для подключения электропитания выведены специальные проводники (1), которые подсоединены к специальным контактным площадкам (3).
• Резистивная полоса (4) уложена «змейкой» в точном соответствии с инженерным расчетом. Обеспечивается равномерность излучения, предотвращается чрезмерный нагрев.
• Тонкий алюминиевый слой (5) дополнительно сглаживает диаграмму направленности электромагнитных волн в инфракрасном диапазоне спектра.
• Перечисленные компоненты заключены в прочную оболочку из полимеров (6). Она не препятствует распространению полезного излучения, однако надежно защищает от проникновения влаги, механических воздействий.
• На рисунке указана голографическая метка (2), которую производитель устанавливает для идентификации потенциальными покупателями качественной продукции.

Монтажная схема и принцип действия

Инфракрасное отопление ПЛЭН (пленочный излучатель) устанавливают внутри конструкции потолка. Его подключают к сети питания через терморегулятор. Излучение в этом диапазоне проходит через декоративное покрытие, нагревает пол, мебель, иные объекты в соответствующей зоне воздействия. При достижении нужного уровня температуры системы отключается для экономии электроэнергии. Далее установленный пользователем тепловой режим поддерживается автоматически.

Достоинства и недостатки системы отопления ПЛЭН

В следующем списке приведены преимущества, особенности и некоторые важные параметры качественных систем данной категории:

• Преобразование электроэнергии в тепло осуществляется эффективно, без лишних потерь. КПД достигает 90-95%, что на 15-20% лучше по сравнению с типовыми масляными нагревателями.
• Температура внешних поверхностей пленок отопления ПЛЭН не превышает +50°C. Это значит, что не нужны дополнительные меры для соблюдения самых строгих требований правил пожарной безопасности.
• Допустимо близкое размещение пленочного нагревателя ПЛЭН около деревянных и пластиковых деталей. Это упрощает монтаж и выбор подходящих элементов конструкции, отделочных материалов.
• При такой температуре не сгорают механические частицы, которые содержатся в атмосфере помещения.
• Конвекционные потоки при любом варианте размещения системы отопления ПЛЭН минимальны. Это предотвращает перемещение пыли, загрязнение помещений, возникновение аллергических реакций.
• Небольшая толщина пленки подразумевает экономное использование свободного пространства.
• ИК-излучатели этого типа скрывают за декоративными панелями и функциональными покрытиями. Они не оказывают никакого влияния на эстетику интерьера.
• Для подключения такой системы отопления не нужна близость магистрального газопровода.
• Прокладка кабельных трасс дешевле, чем монтаж труб. Рабочие операции упрощает малый вес, высокая прочность пленочных конструкций.
• Потолочное инфракрасное отопление выполняет свои функции без дымоходов, циркуляционных насосов, котлов и бойлеров.
• Пленочные излучатели обеспечивают быстрый нагрев, работают совершенно бесшумно.
• Их минимальная инерционность вместе с принципами управления хорошо подходят для включения в состав современных управляющих комплексов категории «умный дом».
• При соответствующем оснащении не сложно поддерживать температуру в отдельных помещениях с высокой точностью (±1-1,5°C).
• Хорошая защищенность от внешних воздействий в совокупности со щадящими температурными режимами обеспечивают длительный срок службы. Современные модели сохраняют хорошие потребительские характеристики на протяжении 50 лет и более того.

«Плюсы» ПЛЭН: простой монтаж, недорогие комплектующие детали, рациональное распределение температуры воздуха

Как свидетельствуют отзывы, обогреватель пленочный действительно обладает многими преимуществами. Однако для объективного анализа необходимо рассмотреть «минусы», которые упоминают владельцы и некоторые профильные специалисты.

Область нагрева ограничена направленностью излучения. Вне соответствующих зон температура воздуха ощутимо ниже. Для равномерного поддержания температуры в помещении необходимо покрывать пленочными излучателями большие площади.

Несмотря на высокий КПД и сравнительно небольшое потребление на 1 м кв. ПЛЭН придется учесть значительные эксплуатационные затраты. Стоимость отопления с применением электроэнергии выше в наши дни по сравнению с газом. Для подключения понадобится соответствующий по мощности источник питания.

Можно сэкономить дополнительно, если установить простейшую «буржуйку» и заняться незаконной вырубкой леса

Серьезный анализ поможет более точно оценить реальные затраты при сравнении ПЛЭН с альтернативными системами отопления. Его сделать можно самостоятельно с учетом индивидуальных потребностей, условий эксплуатации. Обратите внимание на следующие нюансы:

• Для применения жидкостных систем отопления нужно приобрести и установить радиаторы, трубы, запорные устройства, котел, другие компоненты.
• В процессе использования такого оборудования необходимо обеспечить надежную защиту от промерзания, предотвратить образование накипи.
• Для хранения относительно недорого твердого топлива потребуется склад. Обращение с ним сопровождается дополнительными трудозатратами.

К сведению! В некоторых комментариях приводят следующий «недостаток»: обязательное утепление помещений в соответствии с нормативами действующих СНиП. Но на самом деле такие мероприятия необходимы при оснащении любой системой отопления. Они повышают энергетическую эффективность объекта.

Область применения системы отопления ПЛЭН

Использование качественных инфракрасных излучателей безвредно для здоровья человека, домашних животных, растений. Оно не наносит ущерб декоративным покрытиям и функциональным частям строительных конструкций. Отсутствие существенных ограничений предопределяет широкую сферу применения.

Отопление ПЛЭН используют для оснащения квартир и коттеджей, офисов и детских садов, общественных и производственных объектов. При установке на складах и в других крупных помещениях можно монтировать излучатели только над рабочими местами, в проходах. Рациональное размещение оборудования поможет создать комфортные условия без лишних монтажных и эксплуатационных затрат.

С учетом хорошей защищенности от неблагоприятных внешних воздействий допустимо применение отопления ПЛЭН в широком диапазоне влажности, температур. Точные границы установлены в сопроводительной документации производителя.

Важно! При разработке системы следует учитывать официальные рекомендации по рабочим параметрам термостатов, других компонентов. Необходимую степень защищенности проверяют с учетом стандартов классификации IP.

Выключатель в специальном исполнении выполняет свои функции надежно даже на открытом пространстве

Основные технические характеристики отопления ПЛЭН

При выборе излучающих пленок обращают внимание на следующие параметры:

• Источник питания. Как правило, эти изделия предназначены для подключения к стандартной однофазной сети 220 V. Некоторые производители указывают допустимый диапазон отклонения напряжения (в %), при котором гарантируется сохранение номинальных технических характеристик.
• Величина максимального тока потребления поможет правильно подобрать устройства защитного отключения для отдельных электрических цепей.
• Плотность потока излучения указывают в Вт на 1 м кв. Эта величина определяет эффективность устройства, позволяет правильно оценить возможности системы отопления для обогрева конкретного помещения.
• Мощность одного элемента пригодится для расчета общего потребления.
• Температура на поверхностях современных моделей не превышает +45°C.
• Габариты нужны для расчета необходимого количества обогревателей ПЛЭН.
• Минимальной толщиной типового ПЛЭН (примерно 0,3 мм) можно пренебречь при разработке проекта.

Некоторые производители предлагают в комплекте или отдельно для создания системы отопления терморегуляторы, блоки GSM. Параметры этих изделий проверяют с учетом индивидуальных потребностей. При необходимости – приобретают аналоги других брендов с лучшими показателями.

Варианты форм выпуска ПЛЭН обогревателей

Ассортимент отечественного производителя пленочных ИК излучателей

Стандартные изделия выпускают шириной примерно 0,5 м, длиной от 1 до 5 м. Не сложно подобрать комплект, в точности соответствующий размерам и конфигурации определенной комнаты. Обратите внимание на модификацию, отмеченную стрелкой. Это – автономный пленочный нагреватель, которые можно закрепить на стене в любом нужном месте.

В таком исполнении ПЛЭН становится элементом декоративного оформления интерьера

Влияние инфракрасного излучения от ПЛЭН отопления на здоровье человека

Качественные устройства этого типа генерируют волны с длиной более 9 мкм. Это излучение совершено безопасно для человека. Оно не способно проникать в глубину кожных покровов. Его не получится использовать для загара. Соответствующие сертификации подтверждают возможность применения отопления ПЛЭН в медицинских учреждениях, школах, ВУЗах, детских садах, жилых объектах.

К сведению! При качественном утеплении комнаты пленочный излучатель работает 4-10 мин в час (после повышения температуры воздуха до рабочего значения).

Виды систем ПЛЭН по способу размещения обогревателей

Типичный метод монтажа, в потолке, не является обязательным. При соблюдении общих правил возможно применение других вариантов.

Потолочные системы

В простейшем варианте можно не устанавливать декоративное покрытие

Обратите внимание, что под излучателем установлена отражающая поверхность (фольгированный изоляционный материал, другой слой аналогичного назначения). Такое дополнение направляет излучение в рабочую сторону.

Направляющие упрощают аккуратный монтаж. Эти ребра пригодятся впоследствии для крепления гипсокартонных плит, иного вида отделки потолка

Закрепление обогревателей под углом к горизонтали

Напольные системы

Создание комфортных температурных условий в санузле

Отопление ПЛЭН хорошо подходит для оснащения подобных помещений благодаря надежной защите от влажности. Прочную пленку можно устанавливать под керамической плиткой, паркетом, иными видами напольных покрытий. Как отмечено в отзывах, расход электроэнергии при работе теплого пленочного пола не слишком велик. Однако реальные показатели зависят от особенностей конкретного проекта.

К сведению! При реализации таких проектов не забывайте о разной теплопроводности материалов. Слой бетона, керамика, натуральный камень – минимальные потери. Паркет на толстой фанере создает качественный слой изоляции, снижающий эффективность нагревателей.

Статья по теме:

Теплый пол под плитку какой лучше? Из данной публикации вы узнаете о нюансах использования ТП под плиткой, тонкости монтажа, плюсы и минусы разных типов полов.

Нюансы монтажа системы отопления ПЛЭН

Здесь изображен способ подключения к сети питания трех ИК-излучателей пленочного типа. Для отражающего слоя можно использовать «изолон», «алюфом», другой фольгированный материал. Проводку устанавливают в штробах (подходящих по размерам кабель-каналах). В электрощите монтируют соответствующие по нагрузкам автоматы. Уровень крепления термостата выбирают удобный для пользователя.

К сведению! При высоте потолков более 5 м требуется плотность мощности излучения более 230 Вт/ м кв. Пленки с такими параметрами не выпускают, чтобы не нарушать требования правил безопасности. До 2,8-3,2 м вполне достаточно 120-130 Вт/м кв.

Для эффективного отопления с учетом отечественных климатических условий рекомендуется закрывать пленочными излучателями не менее 65% площади потолка/пола. Если среднегодовые значения температуры ниже -5°C, увеличивают до 75-85%.

Система отопления ПЛЭН: отзывы реальных владельцев

BabaFros9, Москва. Использовал для инфракрасного отопления дома. Отзыв: Достоинства: Эта система одна из лучших по экономии электроэнергии, следовательно, и по экономии ваших денег. Не пылится, а это тоже большой плюс, так как при большой температуре нагревания отопительных приборов пыль начинает выделять вредные вещества в помещение. Климат-контроль – полезная вещь, вы можете выбрать нужную вам температуру в каждой комнате, при которой вам будет комфортно. Выдерживает перепады напряжения. Недостатки: Дорогая установка. Подробнее на Отзовик: https://otzovik.com/review_5612472.html.

filipok49, Невьянск. Устанавливал инфракрасный теплый потолок. Отзыв: Достоинства: Практичный, экономичный. ПЛЭН пожаробезопасен, экономичен на энергии, имеет высший класс защиты-lp67, не боится ни разморозки, ни перепадов напряжения, ни протечки воды. Недостатки: мало кто о нем знает мало рекламы. Подробнее на Отзовик: http://otzovik.com/review_1298791.html

Стоимость оборудования для отопления ПЛЭН – где купить, цены, каталоги, производители

При выборе отопления ПЛЭН технические характеристики, цену покупки, стоимость дополнительного оборудования и монтаж рассматривают в комплексе. Такой подход минимизирует ошибки. Пользуйтесь комментариями к статье для получения дополнительных сведений, обмана опытом, собственных отзывов о продукции разных производителей.

Видео: монтаж ПЛЭН

Экономьте время: отборные статьи каждую неделю по почте

Отопление с использованием пленочных электронагревателей

ПЛЭН позволяет создать эффективное инфракрасное отопление в любом помещении, где есть электричество. Тончайший рулонный материал прост в монтаже, не занимает много места и легко прячется под внутреннюю отделку. На первый взгляд, все идеально. Но так ли безупречна новая технология? Мы разберемся с этим в сегодняшнем обзоре.

Что такое пленочный обогрев?

Отопление ПЛЭН представляет собой гибкие светоотражающие полосы с закрепленными проводниками, излучающими тепловые ИК-волны. Нитки углеродных резисторов с двух сторон закрыты диэлектрической пленкой и при включении в бытовую сеть разогреваются до температуры +45-50 ºС. Именно при таких условиях карбоновый проводник начинает излучать тепло, которое передается всем предметам в помещении и ощущается человеком. Для управления системой обогрева в схему включается термостат, который будет регулировать интенсивность ИК-излучения в соответствии с заданными параметрами.

Особенности системы

Инфракрасное отопление в теории действительно эффективнее конвекционного способа обогрева. Например, обычный радиатор накаляет воздух, который переносится вверх и в первую очередь отапливает перекрытие. ИК-излучатель ПЛЭН при монтаже на потолке, наоборот, вызывает увеличение температуры пола. Так происходит только с предметами обстановки, и при недостаточной теплоизоляции температура во всем помещении выравнивается лишь через несколько часов. А вот человек тепло ПЛЭН воспринимает совершенно иначе. Он тоже поглощает инфракрасные лучи, но только той частью тела, на которую воздействует пленочно-лучистый электронагреватель. Так что людям будет комфортнее, если излучение идет снизу, хотя при этом снова отапливается только потолок, такой вот парадокс.

Чтобы действительно прочувствовать эффект подобной системы отопления, помещению нужно дать время хорошо прогреться в отсутствие людей. Тогда все поверхности комнаты, включая мебель, будут излучать тепло и создавать комфортные условия. Времени на это уйдет немало. Учитывая технические характеристики ПЛЭН, для увеличения температуры хотя бы на 1 °C нужно не меньше 10-15 минут, плюс ожидание, пока разогреются резистивные элементы. Для полного прогрева жилья в таком режиме и устранения холодных зон потребуется около двух недель. Комната, судя по отзывам, разогревается почти сутки.

Потолочный ПЛЭН максимально эффективен при установке на расстоянии 2,7-3,0 м от пола. Если же высота помещения больше, специалисты в своих отзывах советуют просто увеличивать площадь излучения.

Мнения пользователей

«Не обнаружил никакого значимого эффекта от применения ПЛЭН. Сама по себе система практически бесполезна, если дом основательно выстужен. Мне приходится прогревать его обычным способом и только потом включать инфракрасное отопление. Оно хорошо работает на поддержание стабильной температуры, а с реальным ее увеличением, по моему мнению, не имеет ничего общего».

«Ставили ПЛЭН на потолке, а надо было укладывать его в пол, потому как прогрев получается очень странный. Мало того, что работа отопления чувствуется, только пока находишься в зоне излучения, так еще и греется одна голова. Выходит, чтобы во всем доме было одинаково комфортно зимой, нужно каждую комнату «заворачивать» в инфракрасную пленку. Где же тогда экономия?».

Лилия Анохина, Волгоград.

«Мы изначально не планировали использовать инфракрасное отопление в качестве основной системы – вполне довольны водяным. Но ПЛЭН поставили, так как часто приходится уезжать на неделю-другую. Чтобы зимой не порвало трубы, оставляем электрообогрев на +10 °C. Расход энергии минимальный (около 80 кВт/мес), а при включении котла дом прогревается гораздо быстрее».

«Мое мнение – ПЛЭН идеально подходит как временная мера или дублирующая система отопления. Мы, например, с ним отлично доживаем до официального начала сезона. О совсем уж низком расходе энергии, как в других отзывах, говорить не приходится. В нашем случае для нормального прогрева все равно нужно немало киловаттов. Зато в доме одинаково тепло с октября до апреля».

Валерий Горбунов, Омск.

Такое отопление превосходит по эффективности традиционные схемы обогрева жилья, поскольку передает помещению больше тепловой энергии при том же потреблении. Если сравнивать с конвекционными электрорадиаторами масляного типа, можно говорить о 10-15 % экономии.

Однако и в этих системах происходит частичная потеря тепла, так что говорить о ПЛЭН как о сверхэффективном оборудовании будет не совсем корректно. Впрочем, инфракрасное отопление такого типа имеет неоспоримые плюсы:

1. Небольшой, а, главное, распределенный вес, уменьшающий нагрузку на строительные конструкции.

2. Возможность создания локальных зон обогрева.

3. Монтаж системы на любых горизонтальных и вертикальных поверхностях (необязательно плоских).

4. Отопление без сжигания кислорода и повреждения отделки, поскольку температура нагрева относительно невелика.

5. Длительный срок службы (25-30 лет), хотя гарантию, больше чем на 10 лет, производители предлагают крайне редко.

Из недостатков отопления владельцы в своих отзывах отмечают слабый эффект при монтаже излучателей на потолке. Так что надежнее устанавливать пленочно-лучистый электронагреватель на стенах или использовать как Теплый пол. Еще один серьезный минус – хрупкость углеродных проводников. При механическом воздействии они разрушаются и весь контур оказывается обесточенным.

Рулоны можно устанавливать под любую обшивку, не экранирующую тепловое излучение отопления: гипсокартон, пластик, вагонку. Также важно учитывать при подключении общую мощность электронагревателей. До 5 кВт допускается работа системы от однофазной сети, в противном случае понадобится отдельный трехфазный ввод.

Руководство по монтажу системы ПЛЭН своими руками:

1. Подготовить основание – убрать все неровности, очистить от пыли и мусора, высушить поверхность. На бетоне или кирпичной кладке потребуется дополнительно сделать деревянную обрешетку.

2. Закрепить теплоизоляцию с отражающим фольгированным слоем. Можно взять недорогие тонкие рулоны Пенофола или Изолона, проклеить швы алюминиевым скотчем.

3. Поверх утеплителя уложить пленочно-лучистый электронагреватель и зафиксировать металлическими скобами или саморезами. Ленты с резистивными элементами можно размещать с шагом до 200 мм.

4. Выполнить по инструкции подключение термодатчика и регулятора, включить систему отопления в сеть и проверить ее работу.

5. По окончании монтажа ПЛЭН закрывается выбранным финишным покрытием с оставлением зазора не менее 30 мм. При укладке на пол допускается заливка цементной стяжкой.

Эффективность работы ПЛЭН в значительной мере зависит от качества утепления самого помещения. Поэтому специалисты в своих отзывах советуют использовать многослойную теплоизоляцию. В этом случае схема монтажа ПЛЭН будет несколько иной:

• Закрепить на прогрунтованной поверхности гидробарьер.
• Набить продольную обрешетку из деревянных брусков.
• Уложить в ячейки минвату и закрыть ее листами ГКЛ.

После такой подготовки поверхности монтаж пленочного электронагревателя выполняется в соответствии с приведенной выше инструкцией. Таким образом достигается максимальная эффективность работы системы ПЛЭН.

Как видите, технология монтажа такого отопления довольно проста, хотя требует аккуратности и точности. Но если самостоятельно выполнять эту работу не хочется, можно пригласить специалистов, которые все сделают за день. Стоимость укладки ПЛЭН со всеми сопутствующими расходами выльется примерно в 800 руб/м2. Но здесь есть один нюанс: компании, продающие инфракрасные системы, охотнее дают многолетнюю гарантию только при одновременном заказе установки под ключ. В итоге общая цена квадратного метра отопления обойдется уже в 1 500 — 2 000.

Стоимость самого комплекта ПЛЭН напрямую зависит от размеров рулона и выдаваемой тепловой мощности. Также свою роль играет назначение пленок. Потолочные системы обойдутся в 1050 руб/м2, напольные выйдут на 50 рублей дороже. Только не забудьте, что отражающую изоляцию, датчики и термостаты для отопления придется приобретать отдельно.

Похожие записи:

Как выбрать инфракрасный обогреватель: разбираемся с техническими характеристиками бытовых обогревателей Как сделать обогреватель из инфракрасной пленки своими руками Расход газового конвектора: особенности, расчет Электропотребление кварцевого, керамического или масляного обогревателя
