Тепловые насосы для отопления дома: плюсы и минусы

Одним из высокоэффективных способов отопления загородного дома является использование тепловых насосов. Принцип работы тепловых насосов основан на извлечении тепловой энергии из грунта, водоемов, подземных вод, воздуха. Тепловые насосы для отопления дома не оказывают вредного воздействия на окружающую среду. Как выглядят подобные отопительные системы, можно посмотреть на фото.

Такая организация обогрева дома и горячего водоснабжения возможна уже много лет, но распространение начала получать совсем недавно.

Особенности работы тепловых насосов

Принцип работы таких устройств похож на холодильное оборудование. Тепловые насосы забирают тепло, аккумулируют его и обогащают, а затем передают его теплоносителю. В качестве выделяющего тепло устройства применяется конденсатор, а для утилизации теплоты с низким потенциалом используется испаритель.

Постоянное повышение стоимости электричества и предъявление жестких требований к охране окружающей среды становится причиной поиска альтернативных методов получения тепла для отопления домов и подогрева воды. Одним из них является использование тепловых насосов, поскольку количество получаемой тепловой энергии в несколько раз превышает затраченное электричество (подробнее: “Экономное отопление электричеством: за и против”).

Если сравнить отопление газом, твердым или жидким топливом, с тепловыми насосами, то последние окажутся более экономичными. Однако само обустройство системы отопления с такими агрегатами обходится гораздо дороже.

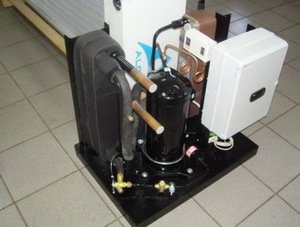

Тепловые насосы потребляют электроэнергию, необходимую для работы компрессора. Поэтому такой вид обогрева зданий не подходит в том случае, если в местности наблюдаются частые проблемы с электроснабжением. Отопление частного дома тепловым насосом может иметь разную эффективность, главным ее показателем является преобразование теплоты – разница между потребленной электроэнергией и полученным теплом.

Разница между температурой испарителя и конденсатора присутствует всегда. Чем она больше, тем меньше КПД устройства. По этой причине, пользуясь тепловым насосом, нужно иметь немалый источник низко потенциального тепла. Исходя из этого, следует, что чем больше размер теплообменника, тем меньше энергопотребление. Но в то же время, устройства с большими габаритами имеют гораздо более высокую стоимость.

Отопление с помощью теплового насоса встречается во многих развитых странах. Причем они используются и для обогрева многоквартирных и общественных зданий – это намного экономнее привычной в нашей стране системы отопления.

Виды тепловых насосов

Эти устройства можно использовать в широком диапазоне температур. Обычно они нормально работают при температуре от – 30 до + 35 градусов.

Самыми популярными являются абсорбционные и компрессионные тепловые насосы. Последние из них используют для передачи тепла механическую и электрическую энергию. Абсорбционные насосы устроены сложнее, но они способны передавать тепло, используя для этого сам источник, благодаря чему значительно снижаются затраты электроэнергии.

Что касается источников тепла, то данные агрегаты делятся на следующие виды:

• воздушные;
• геотермальные;
• вторичного тепла.

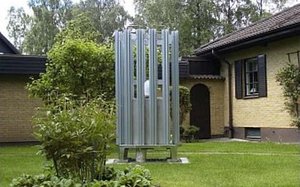

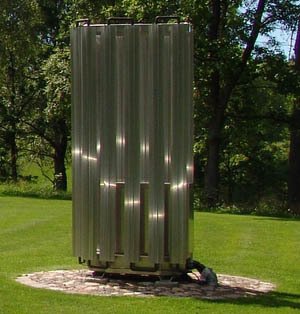

Воздушные тепловые насосы для отопления забирают тепло из окружающего воздуха. Геотермальные пользуются тепловой энергией земли, подземных и наземных вод (детальнее: “Геотермальное отопление: принцип работы на примерах”). Тепловые насосы вторичного тепла забирают энергию канализационных стоков, центрального отопления – эти устройства в основном используются для обогрева промышленных зданий. Это особенно выгодно в том случае, если имеются источники тепла, которое подлежит утилизации (прочитайте также: “Используем тепло земли для отопления дома”).

Тепловые насосы классифицируются и по видам теплоносителя, им может служить воздух, грунт, вода, а также их сочетания.

Тепловые насосы геотермального вида

Закрытые системы делятся на несколько видов:

Тепловой насос воздух вода – особенности, детали на видео:

Преимущества и недостатки тепловых насосов

Отопление загородного дома тепловым насосом имеет как положительные, так и отрицательные стороны. Одним из основных преимуществ отопительных систем является экологичность. Также тепловые насосы экономичны, в отличие от других обогревателей, потребляющих электроэнергию. Так, количество вырабатываемой тепловой энергии в несколько раз больше потребляемого электричества.

Тепловые насосы отличаются повышенной пожаробезопасностью, их можно использовать и без создания дополнительной вентиляции. Так как система имеет замкнутый контур, финансовые траты при эксплуатации сведены к минимуму – платить приходится лишь за потребляемую электроэнергию.

Применение тепловых насосов также позволяют охлаждать помещение летом – это возможно благодаря подключению к коллектору фэн-койлов и системы «холодный потолок».

Эти устройства надежны, а управление процессами работы полностью автоматическое. Поэтому для эксплуатации тепловых насосов не требуются особые навыки. Немало значение имеют и компактные размеры устройств.

Основной недостаток тепловых насосов:

• высокая стоимость и значительные затраты на монтажные работы. Сконструировать отопление тепловым насосом своими руками вряд ли получится, не имея специальных знаний. Чтобы вложения окупились, потребуется не один год;
• срок эксплуатации устройств составляет примерно 20 лет, после этого высока вероятность того, что потребуется проводить капитальный ремонт. Это тоже обойдется недешево;
• цена тепловых насосов в несколько раз превышает стоимость котлов, работающих на газу, твердом или жидком топливе. Немало денег придется выложить и за бурение скважин.

Но с другой стороны, тепловым насосам не требуется регулярное обслуживание, как в случае с многими другими отопительными приборами. Несмотря на все достоинства тепловых насосов, они до сих пор мало распространены. Это связано, в первую очередь, с высокой стоимостью самого оборудования и его установки. Удастся сэкономить лишь в случае создания системы с горизонтальным теплообменником, если выкапывать траншеи самостоятельно, но на этой уйдет не один день. Что же касается эксплуатации, то оборудование оказывается весьма выгодным.

Тепловые насосы – это экономичный способ обогрева зданий, который не наносит вреда окружающей среде. Они не могут получить широкого распространения из-за высокой стоимости, но в будущем ситуация может измениться. В развитых странах тепловыми насосами пользуются многие владельцы частных домов – там правительство поощряет заботу об экологии, и стоимость такого вида отопления невысока.

Тепловые насосы для отопления дома: плюсы и минусы

Одним из высокоэффективных способов отопления загородного дома является использование тепловых насосов. Принцип работы тепловых насосов основан на извлечении тепловой энергии из грунта, водоемов, подземных вод, воздуха. Тепловые насосы для отопления дома не оказывают вредного воздействия на окружающую среду. Как выглядят подобные отопительные системы, можно посмотреть на фото.

Такая организация обогрева дома и горячего водоснабжения возможна уже много лет, но распространение начала получать совсем недавно.

Особенности работы тепловых насосов

Принцип работы таких устройств похож на холодильное оборудование. Тепловые насосы забирают тепло, аккумулируют его и обогащают, а затем передают его теплоносителю. В качестве выделяющего тепло устройства применяется конденсатор, а для утилизации теплоты с низким потенциалом используется испаритель.

Постоянное повышение стоимости электричества и предъявление жестких требований к охране окружающей среды становится причиной поиска альтернативных методов получения тепла для отопления домов и подогрева воды. Одним из них является использование тепловых насосов, поскольку количество получаемой тепловой энергии в несколько раз превышает затраченное электричество (подробнее: “Экономное отопление электричеством: за и против”).

Если сравнить отопление газом, твердым или жидким топливом, с тепловыми насосами, то последние окажутся более экономичными. Однако само обустройство системы отопления с такими агрегатами обходится гораздо дороже.

Тепловые насосы потребляют электроэнергию, необходимую для работы компрессора. Поэтому такой вид обогрева зданий не подходит в том случае, если в местности наблюдаются частые проблемы с электроснабжением. Отопление частного дома тепловым насосом может иметь разную эффективность, главным ее показателем является преобразование теплоты – разница между потребленной электроэнергией и полученным теплом.

Разница между температурой испарителя и конденсатора присутствует всегда. Чем она больше, тем меньше КПД устройства. По этой причине, пользуясь тепловым насосом, нужно иметь немалый источник низко потенциального тепла. Исходя из этого, следует, что чем больше размер теплообменника, тем меньше энергопотребление. Но в то же время, устройства с большими габаритами имеют гораздо более высокую стоимость.

Отопление с помощью теплового насоса встречается во многих развитых странах. Причем они используются и для обогрева многоквартирных и общественных зданий – это намного экономнее привычной в нашей стране системы отопления.

Виды тепловых насосов

Эти устройства можно использовать в широком диапазоне температур. Обычно они нормально работают при температуре от – 30 до + 35 градусов.

Самыми популярными являются абсорбционные и компрессионные тепловые насосы. Последние из них используют для передачи тепла механическую и электрическую энергию. Абсорбционные насосы устроены сложнее, но они способны передавать тепло, используя для этого сам источник, благодаря чему значительно снижаются затраты электроэнергии.

Что касается источников тепла, то данные агрегаты делятся на следующие виды:

• воздушные;
• геотермальные;
• вторичного тепла.

Воздушные тепловые насосы для отопления забирают тепло из окружающего воздуха. Геотермальные пользуются тепловой энергией земли, подземных и наземных вод (детальнее: “Геотермальное отопление: принцип работы на примерах”). Тепловые насосы вторичного тепла забирают энергию канализационных стоков, центрального отопления – эти устройства в основном используются для обогрева промышленных зданий. Это особенно выгодно в том случае, если имеются источники тепла, которое подлежит утилизации (прочитайте также: “Используем тепло земли для отопления дома”).

Тепловые насосы классифицируются и по видам теплоносителя, им может служить воздух, грунт, вода, а также их сочетания.

Тепловые насосы геотермального вида

Закрытые системы делятся на несколько видов:

Тепловой насос воздух вода – особенности, детали на видео:

Преимущества и недостатки тепловых насосов

Отопление загородного дома тепловым насосом имеет как положительные, так и отрицательные стороны. Одним из основных преимуществ отопительных систем является экологичность. Также тепловые насосы экономичны, в отличие от других обогревателей, потребляющих электроэнергию. Так, количество вырабатываемой тепловой энергии в несколько раз больше потребляемого электричества.

Тепловые насосы отличаются повышенной пожаробезопасностью, их можно использовать и без создания дополнительной вентиляции. Так как система имеет замкнутый контур, финансовые траты при эксплуатации сведены к минимуму – платить приходится лишь за потребляемую электроэнергию.

Применение тепловых насосов также позволяют охлаждать помещение летом – это возможно благодаря подключению к коллектору фэн-койлов и системы «холодный потолок».

Эти устройства надежны, а управление процессами работы полностью автоматическое. Поэтому для эксплуатации тепловых насосов не требуются особые навыки. Немало значение имеют и компактные размеры устройств.

Основной недостаток тепловых насосов:

• высокая стоимость и значительные затраты на монтажные работы. Сконструировать отопление тепловым насосом своими руками вряд ли получится, не имея специальных знаний. Чтобы вложения окупились, потребуется не один год;
• срок эксплуатации устройств составляет примерно 20 лет, после этого высока вероятность того, что потребуется проводить капитальный ремонт. Это тоже обойдется недешево;
• цена тепловых насосов в несколько раз превышает стоимость котлов, работающих на газу, твердом или жидком топливе. Немало денег придется выложить и за бурение скважин.

Но с другой стороны, тепловым насосам не требуется регулярное обслуживание, как в случае с многими другими отопительными приборами. Несмотря на все достоинства тепловых насосов, они до сих пор мало распространены. Это связано, в первую очередь, с высокой стоимостью самого оборудования и его установки. Удастся сэкономить лишь в случае создания системы с горизонтальным теплообменником, если выкапывать траншеи самостоятельно, но на этой уйдет не один день. Что же касается эксплуатации, то оборудование оказывается весьма выгодным.

Тепловые насосы – это экономичный способ обогрева зданий, который не наносит вреда окружающей среде. Они не могут получить широкого распространения из-за высокой стоимости, но в будущем ситуация может измениться. В развитых странах тепловыми насосами пользуются многие владельцы частных домов – там правительство поощряет заботу об экологии, и стоимость такого вида отопления невысока.

Тепловые насосы для отопления дома: виды, плюсы и минусы

Содержание:

Как снизить расходы на отопление частного дома? Для любого, кто планирует строительство загородного жилья, это один из наиболее актуальных вопросов. Ответом на него являются тепловые насосы (ТН), которые позволяют уменьшить затраты на обогрев до 80%. Тепловые насосы – сравнительно новый метод обогрева дома и обеспечения горячего водоснабжения, который, тем не менее, набирает популярность. Далее мы поговорим о принципе работы такого оборудования, видах тепловых насосов, их особенностях, преимуществах и недостатках.

Электроэнергия, газ и уголь – три основных вида отопления, которые используют российские домовладельцы. У каждого из энергоносителей свои особенности, но объединяет их одно – стабильный рост цены год от года. Это заставляет искать альтернативы. Одной из таких альтернатив являются тепловые насосы – парокомпрессионные установки, обеспечивающие перенос тепла от низкопотенциальных (холодных) источников тепловой энергии к теплоносителю.

Принцип работы теплового насоса

В конструкцию любого теплового насоса входят следующие устройства: конденсатор, испаритель, компрессор (повышает давление) и расширитель (понижает давление). Все перечисленные элементы объединены при помощи трубопровода и представляют собой один замкнутый контур. По этому контуру циркулирует охладитель. Фреон, хладон — это технический термин присвоенный группе фторсодержащих производных метана и этана. Он представляет из себя инертный газ, который обладает сверхнизкой температурой кипения. По этой причине в «горячей» части контура он находится в газообразном состоянии, а в «холодной» он становится жидкостью.

Перемещаясь в компрессор, хладагент (чаще всего фреон) подвергается действию высокого давления и сжимается, из-за чего его температура повышается. Разогретый давлением газ поступает в другую часть теплообменника – в конденсатор. Тут промежуточный теплообменник передаёт тепло теплоносителю, который входит в систему отопления дома. Во время того, как хладагент отдает тепло, он конденсируется, снова становится жидким, а нагретый им теплоноситель подаётся в систему отопления. Жидкий фреон проходит через расширитель, где вскипает поглощая тепло. Затем перемещается в испаритель, где докипают остатки жидкой фракции – и цикл повторяется снова.

Важной особенностью тепловых насосов является универсальность использования – при низких температурах воздуха они обеспечивают обогрев помещений, а в жаркую погоду – их охлаждение. Во втором случае (реверсивный тепловой насос) используется тот же принцип. Разница лишь в том, что в жару теплоноситель движется в другом направлении – он поступает не снаружи, а из дома, из внутренних помещений.

Попробуем пересказать то же самое простыми словами.

Давайте вспомним, как работает холодильник. В камеры холодильника помещаются продукты, имеющие комнатную температуру. По закону сохранения энергии накопленное ими тепло не может испариться в никуда – его необходимо вывести за пределы холодильника, что и делается при помощи радиатора, расположенного позади агрегата. Радиатор для этого и предназначен – для рассеивания, передачи в окружающий воздух тепла, «извлеченного» из продуктов.

Теперь представим себе холодильник, который установлен на улице с открытой дверцей, а его радиатор демонтирован и установлен в доме. Даже если температура воздуха на улице будет на несколько градусов выше температуры кипения фреона, которым заправлен холодильник, агрегат будет передавать это тепло через радиатор в дом, извлекая его из окружающей среды. Это и есть простейший пример теплового насоса. Описанный принцип называется циклом Карно: именно на нем основана работа холодильных установок и климатической техники.

Разновидности тепловых насосов: аэротермальные, гидротермальные, геотермальные

Существует три основных вида тепловых насосов. Они отличаются источником получения тепла, ценой оборудования и стоимостью монтажа, параметрами работы.

1. Аэротермальные (воздушные) насосы. Используют тепло из окружающего воздуха, из атмосферы. Особенность этого вида тепловых насосов в том, что для их монтажа не нужно тратиться на бурение скважин, рыть траншеи и проводить какие-либо иные трудоёмкие земляные работы – все узлы агрегата располагаются на поверхности. Это важный плюс, так как сметная стоимость существенно снижается, как и затраты времени на монтаж.

При всех перечисленных преимуществах у аэротермальных насосов есть один важный недостаток – они перестают работать при серьезных морозах. На их стабильную работу можно рассчитывать только при температуре не ниже -25℃, по этой причине воздушные насосы не могут полностью обогреть помещение при похолодании в регионах с суровыми зимами.ТН не «тянет» сильные морозы. При падении температуры воздуха до -25° и ниже, он не будет справляться с отоплением дома, поэтому в этом случае необходимо иметь дополнительный теплогенератор – электрический обогреватель или камин. В этом случае чаще используют комбинацию теплового насоса и электрического котла. При достижении уличной температуры -18-22℃, воздушный тепловой насос отключается, а электрический тэн полностью его замещает.

Еще один важный фактор, который нужно учитывать при выборе такого оборудования – это средняя влажность воздуха в том районе, где находится ваш дом. Идеальный вариант для таких систем – низкий уровень влажности и мягкие зимы. Если климат влажный и холодный, то установка воздушных тепловых насосов нецелесообразна: тепловые установки будут обледеневать и большее время стоять в режиме оттайки.

2. Гидротермальные (водяные) насосы. Используют тепло воды близлежащего водоёма или грунтовых вод. Такие установки отличаются высокой стабильностью и эффективностью работы благодаря высокому коэффициенту теплоотдачи воды и низкому уровню температурных колебаний. Гидротермальный тепловой насос имеет смысл купить в следующих случаях:

• на участке, где расположен ваш дом, залегают грунтовые воды в достаточном объёме или есть водоём;
• глубина залегания грунтовых вод – не более 40 метров;
• вода обладает свойствами, необходимыми для стабильной работы оборудования (низкий уровень содержания железа и иных примесей)

Скважины . Вариант со скважинной водой в качестве источника тепла наиболее сложный в монтаже и затратный. Он предполагает бурение двух скважин: одна будет служить для забора воды, другая – для её сброса.

Водоёмы . Какие водоёмы могут использоваться? К их числу относятся море, река или озеро, которые должны быть расположены не далее 50 метров от дома. Коллектор (трубы с хладагентом) укладывают на дно водоёма и утяжеляют грузом. Благодаря высокой температуре рабочей жидкости обеспечивается высокий КПД установки и существенная экономия на отоплении. Тем, кто живёт в регионе с мягким климатом, на побережье моря, или неподалёку от глубокого озера или реки, водяной тепловой насос способен стать источником бесплатной энергии на долгие годы.

Стоки . Еще один источник воды, который может использоваться такими насосами – это канализационные стоки. Они успешно применяются в качестве источника тепла для систем горячего водоснабжения и отопления – как частных домов, так и многоэтажек.

3. Геотермальные (грунтовые) насосы. Такой агрегат для подогрева рабочей жидкости в испарителе использует тепло грунта. Это бесконечный источник энергии, так как температура грунта ниже уровня промерзания не меняется и не зависит от погодных условий. Уже на глубине 3 метра температура грунта варьируется от +5 до +8℃, а на 10 метрах она составляет уже +10 ℃.

Системы отопления, основой которых является геотермальный насос тепла, имеют высокую эффективность, могут круглогодично поддерживать в доме комфортный микроклимат.

Использование грунтового теплового насоса подразумевает закладку трубопровода с хладагентом в грунт рядом с домом. При этом существует два варианта размещения трубы системы.

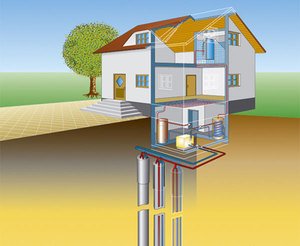

Вертикальный геотермальный зонд . В этом случае трубы располагаются в вертикальной плоскости. Глубина их размещения может достигать 100 метров, что делает этот вариант достаточно затратным. Еще один нюанс – необходимость согласования с надзорными органами бурения скважин такой глубины. Преимуществом такого технического решения является экономия площади участка.

Альтернативой глубокой закладки труб является схема, при которой используются несколько геотермальных вертикальных зондов. Они заглубляются в грунт на 20 метров и располагаются на расстоянии 5-7 метров друг от друга. При использовании такого метода эффективность зондов (удельный теплосъём) определяется типом грунта. Наиболее выигрышный – это каменистая обводненная почва, которая хорошо проводит тепло (70 Вт/м). Влажные осадочные породы обеспечивают до 50 Вт/м. Наименее «эффективны» будут сухие осадочные породы – в этом случае теплосъём не будет превышать 30 Вт/м.

Подытожим: устройство геотермальных вертикальных зондов обходится дорого из-за глубокого бурения, однако имеет свои преимущества: высокий удельный теплосъем, гарантированная стабильность температуры, экономия площади участка и минимальные повреждения ландшафта.

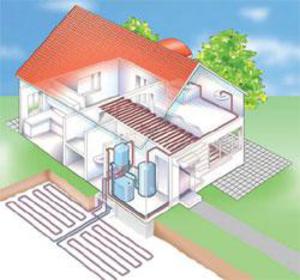

Горизонтальный контур (коллектор) . При такой схеме расположения труб они помещаются в грунт на незначительную глубину (ниже уровня промерзания грунта – от 1,2 до 3 метров), и располагаются на большой площади. Длина труб геоконтура в каждом отдельном случае рассчитывается индивидуально. Для этой цели могут быть использованы полиэтиленовые трубы разного диаметра (от 25 до 40 мм), которые располагаются на расстоянии 500-1000 мм друг от друга.

В зависимости от проекта коллектор может иметь разную форму (спираль, зигзаг, петли и т.д.). После закладки трубы коллектора заполняются рабочей жидкостью (антифризом), который вбирает тепло от грунта, перемещает его к тепловому насосу и отдаёт хладагенту. После этого охлажденный антифриз снова возвращается в подземный контур и цикл повторяется.

Эффективность насоса определяется характеристиками грунта, как источника тепла. К примеру, насыщенная влагой глина обеспечивает до 25 Вт на метр трубы, сухая глина 15-18 Вт/м, песок (сухой) – 10 Вт/м. Для примера – чтобы обеспечить отопление дома площадью 100 м2, потребуется свободная территория площадью в 400 квадратных метров. Из этого можно сделать вывод, что геотермальные насосы с горизонтальным коллектором подойдут владельцам участков с большой площадью, которая свободна от построек.

Особенности эксплуатации тепловых насосов

Для того чтобы снизить до минимума риски поломок теплового насоса и сделать его работу максимально эффективной, нужно позаботиться об обеспечении разницы температуры теплоносителя на входе и выходе из теплообменников, дельтой в 5℃ (температурный напор), а так же обустройстве в доме трехфазной электросети – это позволит обезопасить оборудование от перепадов напряжения. Еще один нюанс – должно быть проведено качественное утепление помещений (максимально допустимый уровень потерь тепла – не более 100 Вт/ м²).

Основные преимущества и недостатки тепловых насосов

Ключевое преимущество ТН в том, что их коэффициент полезного действия в разы выше, чем у обычного электрического оборудования для отопления или кондиционирования. К примеру, даже у современных, экономичных электрических обогревателей объёмы произведенного тепла примерно равны затраченной энергии.

Тепловые насосы в этой сфере вне конкуренции – они производят тепловой энергии в 3-7 раз больше (СОР), чем используют электроэнергии. COP- это единица, которая измеряет эффективность работы теплового насоса.

К другим достоинствам установки теплового насоса можно отнести:

• Длительный рабочий ресурс. Если соблюдать правила эксплуатации и своевременно проводить техническое обслуживание, то насосы могут работать без поломок и ремонта десятилетиями (до 30 лет и более). Единственное «слабое звено» в таких системах – это компрессор, который может потребовать замены один раз в 15-20 лет;
• Значительная экономия на топливе. В России цены на энергоносители всегда только растут, и в долгосрочной перспективе ТН позволяет экономить на них большие суммы;
• Универсальность использования. У большинства моделей тепловых насосов есть одно замечательное свойство – реверсивность: в летнюю жару они охлаждают дом, а в холодное время года обеспечивают отопление;
• Полная автоматизация. Правильная настройка работы ТН обеспечивает полную автоматизацию: пользователю остаётся только выставлять температуру нагрева помещений зимой и охлаждения – летом;
• Широкая география использования. Разнообразие видов ТН позволяет эксплуатировать их в самых разных регионах, с разным климатом: в случае с тепловыми насосами источниками тепла может выступать грунт, воздух или вода;
• Перспективы полной автономности. Если в качестве источника электроэнергии использовать солнечные панели, то можно построить в любой, даже самой отдаленной местности полностью автономный дом, который сам себя будет обеспечивать теплом, водой и электричеством;
• Минимальное техническое обслуживание. Надежность и долговечность оборудования делает его малозатратным в эксплуатации;
• Полностью бесплатный источник тепла. Мы пока не платим за воздух, которым дышим, воду в водоёмах и грунт под ногами: с помощью ТН они становятся бесконечным ресурсом для получения тепловой энергии.

Между тем у данных систем есть и свои недостатки, о которых необходимо знать:

Высокая стоимость самого оборудования и его монтажа. Так как первоначальные затраты достаточно велики, ТН окупится не сразу – в среднем на это уходит 3-7 лет. Быстро окупаются только аэротермальные (воздушные) насосы, которые требуют минимум затрат при установке.

Ориентация на отопительные системы с низкой температурой теплоносителя. Выгоднее всего тепловые насосы использовать для систем тёплого пола с температурой 35-40°C.

Воздействие геотермальных насосов на аэробные микроорганизмы. При работе грунтовых насосов земля вокруг труб подвергается постоянному охлаждению, что приводит к гибели аэробных бактерий, которые способствуют очищению стоков от вредных веществ.

Выбираем тепловой насос: основные критерии

Тем, кто планирует приобрести такое оборудование, рекомендуется выбирать подходящую модель по следующим критериям:

• Климатические условия в регионе проживания. Для регионов с морозными зимами подойдет только ограниченное количество моделей;
• Доступ к источникам тепловой энергии. Для геотермальных насосов – это наличие на участке свободной территории, для гидротермальных ТН – наличие вблизи водоёмов, грунтовых вод;
• Площадь отапливаемого объекта, его энергоэффективность. Чем больше дом, тем более сложным и дорогостоящим будет тепловой насос: мощные модели требуют значительных затрат на монтаж.
• Бюджет на покупку. Наиболее доступны по цене аэротермальные насосы, не требующие больших затрат на установку.

Расчет мощности теплового насоса. Какой мощностью должен обладать насос? Чтобы рассчитать нужную вам мощность, нужно знать следующие параметры: объём теплоотдачи отопительным системам, общую площадь поверхности труб в испарители и конденсаторе, а также объём рабочей жидкости (хладагента).

Удобным решением в этом случае будет использование для расчетов онлайн калькулятора. Чаще всего там требуется ввести:

• высоту потолков и общую площадь дома (высчитывается отапливаемая площадь);
• регион проживания (определяется средние температуры воздуха);
• энергоэффективность объекта (степень утепления дома) – рассчитывается требуемая производительность теплового насоса.

Пример расчетов. Для отопления дома площадью 150 м² рекомендуется ТН производительностью 11-13 кВт.

Практические советы по выбору ТН

Тепловые насосы представляют собой технически сложное, дорогостоящее оборудование, поэтому к его покупке стоит подойти со всей ответственностью.

Перед покупкой необходимо обратиться к профильным специалистам для разработки проекта и произведения необходимых расчетов.

Целесообразнее обращаться в одну компанию, которая предоставляет полный комплекс услуг: продажу оборудования, установку и сервисное обслуживание.

Остались вопросы

Спасибо за обращение, мы обязательно перезвоним.

Тепловые насосы: недостатки, преимущества, проблемы и выгоды, виды ТН

Перед строительством собственного жилья хозяевам приходится обдумывать множество вещей. Одним из самых важных вопросов, встающих перед ними, становится выбор системы обогрева помещений и способ получения горячего водоснабжения. Так как электроэнергия постоянно дорожает, владельцам приходится рассматривать и изучать потенциальные альтернативные источники. Например, солнечные коллекторы или тепловые насосы (ТН). Несмотря на то, что оборудование нельзя назвать новым, у нас оно появилось сравнительно недавно, поэтому его устройство незнакомо, непривычно, непонятно. Поэтому разобраться в том, что такое тепловые насосы, оценить серьезность недостатков и их неоспоримые преимущества, необходимо.

Как работает тепловой насос?

ТН — парокомпрессионная установка, забирающая тепло у холодных источников. Чтобы понять принцип действия чудо-конструкции, надо вспомнить о том, как функционирует холодильник, который тоже можно назвать небольшим тепловым насосом. Продукты с комнатной температурой помещаются в агрегат, затем тепло выкачивается из камеры и скапливается во внешнем радиаторе, отдающем его помещению. По этой причине для нормальной его работы нужно оставлять между стеной и прибором свободное место.

Подобный принцип, который называют циклом Карно, используется и в бытовых кондиционерах. Для тепловых насосов тоже характерно извлечение тепловой энергии из окружающей среды: из воздуха, грунта, подземных вод или водоемов. Передача тепла происходит за счет конденсации, испарения хладагента. В тепловых насосах, как и в холодильниках, в этой роли также чаще выступает фреон.

Любой тепловой насос имеет испаритель, конденсатор, и компрессор, повышающий давление. Все приборы соединены трубопроводом в единый замкнутый контур. По этим трубам циркулирует фреон — углеводород, у которого температура кипения очень низкая. В холодной части контура он находится в жидком состоянии, в теплой — превращается в газ.

Теперь надо рассмотреть, как работает тепловой насос. Двигаясь по источнику тепла (например, по трубам, уложенным в грунт) теплоноситель нагревается на несколько градусов даже в том случае, если температура мала и составляет всего 4-5°. Потом он поступает в испаритель и отдает тепло во внутренний контур системы, которая заполнена фреоном. Даже небольшого количество тепла хватает для перехода хладагента из жидкого состояния в газообразное.

Хладагент, превратившийся в пар, поступает в компрессор, где он сжимается. Повышение давления приводит к повышению его температуры. Далее горячий фреон следует в конденсатор, где отдает тепло тому теплоносителю, который функционирует в системе отопления дома. Им может быть вода, воздух, тот же фреон. Нагретый теплоноситель поступает с систему горячего водоснабжения и отопления, а хладагент, отдавший тепло, охлаждается, превращается в жидкость, поступает в испаритель, в котором снова нагревается, и кругооборот его в контуре повторяется.

Преимущества или недостатки?

Так как данные устройства появились у нас относительно недавно, многие россияне до сих пор относятся к ним с большим недоверием. В США, Европе и Японии их используют давно и успешно. Однако нельзя сказать, что такое оборудование для нашей страны абсолютная загадка, «терра инкогнита».

В СССР тоже проводились эксперименты, касающиеся таких альтернативных источников энергии. Однако широкого распространения эта технология так и не получила. Поэтому важно понять, почему, и имеет ли большой смысл замена привычных систем на эко-новинку? Приставка «эко» в этом случае может означать как экологию, так и экономию.

Достоинства

Первое и несомненное преимущество тепловых насосов — значительная экономия электроэнергии. Да, им, в отличие от солнечных коллекторов, она необходима, однако в гораздо меньших количествах. Например, электрический котел (или обогреватель) забирает столько же энергии, сколько выдает тепла. Тепловой насос, наоборот, тратит минимум электроэнергии, а тепла производит в три-семь раз больше. Оборудование может потратить 5 кВт/ч, однако тепла оно выделяет не менее 17 кВт/ч. Высокий КПД — самое привлекательное качество тепловых котлов.

Другие плюсы установки альтернативной системы:

Помимо плюсов есть у систем и слабые стороны.

Недостатки

К ним относится:

Оптимально использование такого оборудования в системах, где низкотемпературный теплоноситель, пример — «теплый пол».

Чтобы понять, целесообразна ли покупка и установка теплового насоса, владельцам придется оценить все плюсы и минусы. Главные «противники» — экономия электроэнергии (топлива) и серьезные расходы на приобретение и установку. К существенным минусам ТН относят низкий КПД в холодное время года, однако есть модели, которые могут вырабатывать тепло даже при -35°. Но заплатить за них придется еще дороже.

Стоит ли тратиться на покупку и установку ТН? Каждый решает сам. Единоразовое вложение даст шанс навсегда забыть о больших счетах за отопление. Кроме того, в пользу оборудования свидетельствует его полная безопасность для жильцов, и почти полная — для окружающей среды.

Тепловые насосы: виды систем

Если решения принято в пользу этой альтернативы, то следующий шаг — знакомство с разновидностями таких систем. Их существует несколько. Воздушные (аэротермальные) установки забирают тепло из воздуха, геотермальные используют тепловую энергию земли, гидротермальные — наземных/подземных вод.

Воздушные

Аэротермальные насосы используют тепловую энергию воздуха, находящегося снаружи здания. Эта конструкция максимально проста, поэтому дополнительное оборудование ей не требуется. Воздух сразу поступает в испаритель, там он передает тепло хладагенту, а тот, в свою очередь, теплоносителю внутри дома.

Из-за простоты системы затраты на нее минимальны, однако в этом случае самой важный критерий — производительность установки, но она сильно зависит от температуры внешней среды. В тех регионах, где зимы теплые (от 0° до +5°), такое оборудование будет самым экономичным вариантом из всех возможных.

Если температура зимой в местности, где стоит дом, нередко минует отметку -15°, то тепловые насосы использовать попросту не имеет смысла: производительность ТН в холода сильно падает, а об окупаемости его даже думать не придется. В этом случае рациональнее включать традиционный электрообогреватель либо котел.

Другой «влиятельный» фактор — влажность воздуха. В тех районах, где он сухой, а температура зимой не падает ниже -15°, тепловые насосы устанавливать можно. Холодному, влажному климату такое оборудование противопоказано: тепловые установки не смогут эффективно работать из-за обмерзания и обледенения.

Водяные

Эти гидротермальные источники тепла могут использоваться по-разному.

Самые лучшие условия у тех, кто живет недалеко у глубокого водоема. Если климат позволяет, а дом расположен у реки, озера или на побережье, то шанс получить бесплатное отопление и ГВС упускать нельзя.

Грунтовые

Это самый практичный вариант: грунт — стабильный источник, который накапливает тепло в течение сезона. На 10-метровой глубине температура неизменна, она составляет +10 °. С каждым метром она падает примерно на один градус: на расстоянии 5-7 метров от поверхности земли температура земли может колебаться в минимальных пределах — От +5 до +8°.

Если говорить о способах «добычи» тепла, то их есть два — горизонтальный и вертикальный.

Горизонтальный коллектор

Этот коллектор — труба, расположенная параллельно поверхности земли. Глубину для нее рассчитывают отдельно для каждого конкретного участка. В одних случаях ее закладывают на глубине 1-1,2 м, либо ниже уровня промерзания грунта (1,5-1,7 м), в других — еще глубже — на 2-3 м. Последний вариант дает возможность обеспечить большую стабильность температуры. Иногда для максимальной эффективности системы устраивают двойной коллектор — двухслойный.

Трубы для коллектора используют разные: их диаметр может быть 25, 30, 32 либо 40 мм. Возможная форма коллектора — зигзаг, змейка, петли, спирали. Минимальное расстояние между соседними трубами 600 мм, чаще оно составляет 800-1000 мм. Удельный теплосъем полностью зависит от характеристик грунта:

• сухой песок — 10 Вт/м, такая же глина — 20 Вт/м;
• глина средней влажности — 25 Вт/м;
• глина, в которой содержится много воды, — 35 Вт/м.

Чтобы было понятно, какие площади должен занимать такой коллектор, лучше привести самый показательный пример, для участка с влажной глиной. В этом «тяжелом российском случае» для отопления дома в 100 м 2 потребуется конструкция, имеющая площадь 400 м 2 . Мало кто может позволить такие масштабные работы. К тому же на этом участке не должно быть никаких построек.

В трубы коллектора закачивают специальную жидкость — антифриз, который еще называют «рассолом». Например, раствор пропиленгликоля или этиленгликоля (30%). Антифриз забирает у грунта тепло, затем следует к тепловому насосу, где отдает его хладагенту. Затем «охладевший» раствор снова возвращается под землю.

Вертикальный зонд

Эта конструкция серьезно экономит площадь участка, зато глубина его значительна. Есть два варианта — одна U-образная труба или их система. В первом случае ее заглубляют на 80-100 м, затем заливают бетонным раствором. Во втором несколько конструкций соединяют и закапывают на глубину «всего» 20 м.

Так как бурение на большую глубину требует «дозволения» властей, обещает расставание с большой суммой, то чаще используют несколько труб-зондов, расположенных не так глубоко. Расстояние между ними — 5-7 м. В этом случае удельный теплосъем с коллектора-зонда зависит от породы:

• сухие осадочные породы — 20 Вт/м;
• каменистая почва — 50 Вт/м;
• осадочные породы, насыщенные водой — 50 Вт/м;
• каменистая почва с высоким уровнем теплопроводности — 70 Вт/м;
• грунтовые подземные воды — 80 Вт/м.

Достоинства вертикальных зондов — меньшая площадь, максимальный теплосъем и стабильная температура, а значит, большая эффективность за счет глубины, которая является минусом, так как требует больших трат на обустройство вертикального коллектора.

Как выбрать тепловой насос?

Если тепловые насосы кажутся владельцам дома перспективными системами, то оценивать любую модель надо по нескольким критериям. К ним относятся:

• размеры отапливаемого дома;
• климатические условия в местности;
• наличие рядом с доступных источников;
• желание потратить на оборудование ту или иную сумму.

Каждый пункт этого небольшого списка влияет на выбор класса модели. Большой дом требует максимально мощного оборудования, а оно означает как серьезные расходы, так и трудозатраты. Вид источника напрямую влияет на качество будущего отопления. Регионы с холодным климатом значительно ограничивают список кандидатов, а иногда вовсе не позволяют обустройство такого экологичного оборудования. Платежеспособность, возможность сразу расстаться с большой суммой — самый главный «ограничитель» для тепловых насосов на российских просторах.

Расчет мощности установки

Мощность ТН зависит от многих факторов. В список входит предполагаемый объем теплоотдачи системам дома, площадь поверхности змеевиков в конденсаторе и испарителе, объем хладагента. По этим причинам целесообразнее доверить расчет мощности специальным программам, которые учитывают и другие данные.

Самый популярный вариант — использование онлайн сервисов-калькуляторов. В них требуется ввести такие параметры:

• для расчета объема — общую площадь здания, высоту потолков;
• регион, где построен дом — для определения среднегодовой температуры;
• степень утепления объекта — для определения производительности установки.

Для расчета используются коэффициенты: в них преобразуют два последних параметра. Затем их умножают на объем помещения. Полученный результат сравнивают с таблицей, в которой мощность насоса связана с объектом.

Обычно получаются такие значения:

• чтобы отопить дом, имеющий площадь 100-150 м 2 , необходим тепловой насос мощностью 5-8 кВт, а для подогрева воды потребуется запас по мощности — 12-16 кВт;
• для отопления здания площадью 350 м 2 понадобится прибор, который сможет обеспечить 28 кВт.

Понятно, что цифры все же получаются приблизительными, однако ориентироваться на них можно.

Советы

Так как оборудование это дорогое и его нельзя назвать элементарным, покупка теплового насоса — дело ответственное. Чтобы выбрать идеальный агрегат, надо:

• сначала провести все расчеты, создать проект, но всю работу с цифрами, а также проектирование следует доверить профессионалам;
• весь комплекс услуг — монтажные работы и сервисное обслуживание — заказывать в одной компании, которая будет ответственна за работу системы;
• проверять всю документацию: как самого оборудования, так и фирмы, которая будет заниматься «установкой установки»;
• при выборе модели отдавать предпочтение высококачественной продукции европейских производителей.

Тепловые насосы — оборудование, которое в теплых регионах можно и нужно рассматривать в качестве достойной альтернативы традиционным системам. Число таких установок ежегодно растет во многих странах мира. Безусловно, за ними будущее, ведь ресурсы Земли не бесконечны.

В России самая большая беда не дороги и не слишком умные люди, это цены. Однако есть надежда, что ситуация со временем изменится, и безопасное оборудование станет более доступным. Для уменьшения расходов на электричество можно задействовать две системы — ТН и солнечный коллектор (для лета) или тепловой насос и теплогенератор (для зимы), но в этом случае траты возрастут.

Поближе познакомиться с безопасными системами поможет это видео:

Как выбрать тепловой насос для отопления дома: цены, виды, основы монтажа

Время чтения: 5 минут Нет времени?

Отправим материал вам на e-mail

Извлечение тепла из грунта и водных источников – не такое уж новшество. Западный мир давно использует геотермальную энергию для отопления жилья. Все актуальнее эта тема становится по мере того, как у коммунальщиков растут цены. Тепловой насос для отопления дома даёт возможность экологично, безопасно и бесплатно согреть батареи.

Тепловой насос обогревает дом природным теплом

Тепловой насос для отопления дома: принцип работы, достоинства и недостатки

Образец подобного тепловому насосу устройства есть в каждом доме – это холодильник. Он вырабатывает не только холод, но и тепло – это заметно по температуре задней стенки агрегата. Подобный принцип заложен и в тепловом насосе – он набирает термальную энергию из воды, земли и воздуха.

Принцип работы и устройство

Составляющие отопительной системы

Система работы устройства следующая:

• вода из скважины или водоёма проходит через испаритель, где её температура падает на пять градусов;
• после охлаждения жидкость попадает в компрессор;
• компрессор сжимает воду, увеличивая её температуру;
• нагретая жидкость перемещается в теплообменную камеру, где отдаёт своё тепло системе отопления;
• остывшая вода возвращается к началу цикла.

Система отопления с тепловым насосом

Системы отопления на основе теплонасосных установок имеют три составные части:

• Зонд – змеевик, расположенный в воде или земле. Он собирает тепло и передаёт его в устройство.
• Тепловой насос – прибор, извлекающий термальную энергию.
• Сама система отопления, включающая теплообменную камеру.

Плюсы и минусы устройства

Сначала о положительных сторонах подобного отопления:

• Сравнительно небольшие энергозатраты. На отопление расходуется только электроэнергия, причём её потребуется гораздо меньше, чем, например, на отопление с помощью электроприборов. В тепловых насосах есть коэффициент преобразования, указывающий выход тепловой энергии по отношению к затраченной электрической. Например, если значение «ϕ» равно 5, значит на 1 киловатт в час расхода электричества придётся 5 киловатт тепловой энергии.

Тепловой насос не требует никакого специального ухода или расходных материалов

• Универсальность. Эта отопительная система может устанавливаться в любой местности. Особенно это актуально для удалённых районов, где отсутствуют газовые магистрали. При невозможности подключения электроэнергии насос может работать на дизельном или бензиновом двигателе.
• Полная автоматизация. В систему не нужно добавлять воду или следить за её работой.
• Экологичность и безопасность. Теплонасосная установка не производит никаких отходов и газов. Устройство не может случайно перегреться.
• Такой агрегат может не только отапливать дом зимой при температуре воздуха до минус пятнадцати градусов, но и охлаждать его летом. Такие функции есть в реверсивных моделях.

Принцип реверсивности в работе теплового насоса

• Длительный период эксплуатации – до полувека. Примерно раз в двадцать лет может потребоваться замена компрессора.

Есть у этой системы и свои недостатки, о которых нельзя не упомянуть:

• Цены. Тепловой насос для отопления дома – не дешёвое удовольствие. Окупится эта система не раньше, чем через пять лет.
• В местности, где зимняя температура опускается ниже пятнадцати градусов мороза, для функционирования устройства потребуются дополнительные источники тепла (электрические или газовые).
• Система, забирающая тепловую энергию из земли, нарушает экосистему участка. Урон не значительный, но следует это учитывать.

Устройство забирает тепло из грунта, понижая его температуру, это может неблагоприятно сказаться на корневой системе деревьев и кустарников

Какой насос выбрать

Установки различаются по источнику тепловой энергии и способу её передачи. Существует пять основных видов:

• Вода-воздух.
• Грунт-вода.
• Воздух-воздух.
• Вода-вода.
• Воздух-вода.

Исследование участка

Перед монтажом отопительной системы важно исследовать особенности участка. Это исследование поможет определиться, какой источник термальной энергии станет оптимальным вариантом. Проще всего, если рядом с домом есть водоём. Этот факт освободит от необходимости проводить земляные работы. Ещё одно практичное решение – использовать участок, на котором постоянно дует ветер. Если нет ни того, ни другого, придётся остановиться на земляных работах.

Сравнение КПД разных систем отопления

Система отопления может иметь два варианта монтажа:

• с применением зондов;
• с установкой подземного коллектора.

Насос грунт-вода и варианты установки

Геотермальные зонды обычно устанавливают на небольшом участке, площадь которого не позволяет проложить большой трубопровод. Для установки этой системы потребуется оборудование для бурения, так как глубина скважин должна быть не менее ста метров, диаметр – двадцать сантиметров. В такие скважины опускаются зонды. Количество скважин влияет на производительность отопительной системы.

Если площадь участка достаточно большая, можно обойтись без бурения и установить горизонтальную систему. Для этой цели змеевик закапывают на полутораметровую глубину. Этот вариант системы считается самым стабильным и безотказным.

Насос вода-вода: простая установка

Тепловой насос для отопления дома вода-вода подходит для участков с водоёмами. Для трубопровода можно использовать обычные полиэтиленовые трубы. Собранный коллектор перемещают к пруду и там опускают на дно. Это один из самых дешёвых вариантов монтажа, который возможно выполнить самостоятельно.

Установка змеевика на водоеме

Тепловой насос воздух-воздух: цена монтажа

На участке, где постоянно присутствуют ветра, подойдёт система, использующая тепловую энергию воздуха. Монтаж в этом случае тоже не потребует особых затрат, его можно выполнить своими руками. Потребуется лишь установить насос не далее, чем за двадцать метров от дома в самом продуваемом месте.

Принцип работы установки воздух-воздух

Тепловой насос для отопления дома: цены и производители

Теплонасосные установки на российском рынке представлены продукцией фирм: Vaillant (Германия), Nibe (Швеция), Danfoss (Дания), Mitsubishi Electric (Япония), Mammoth (США), Viessmann (Германия). Не уступают им в качестве и российские производители SunDue и Henk.

Агрегат Nibe легко впишется в интерьер дома

Для отопления дома площадью сто квадратных метров потребуется десятикиловаттная установка.

Таблица 1. Средняя стоимость разных типов насосов мощностью 10 киловатт

Изображение	Тип насоса	Стоимость оборудования, руб	Стоимость монтажных работ, руб
	Грунт-вода Импортные производители	От 500 000	От 80 000
	Грунт-вода отечественные производители	От 360 000	От 70 000
	Воздух-вода Импортные производители	От 270 000	От 50 000
	Воздух-вода Отечественные производители	От 210 000	От 40 000
	Вода-вода импортные производители	От 230 000	От 50 000
	Вода-вода отечественные производители	От 220 000	От 40 000

Цена под ключ теплового насоса в среднем составляет около 300 – 350 тысяч рублей. Самым бюджетным вариантом считается система «воздух-вода», так как она не требует осуществления дорогостоящих земляных работ.

Самостоятельный монтаж

Учитывая цены тепловых насосов для отопления дома, этот вид отопительных систем нельзя назвать самым дешёвым. Можно сократить расходы при помощи самостоятельного монтажа насоса, но стоит помнить, что неправильная установка чревата потерей КПД устройства.

С чем придётся столкнуться в ходе самостоятельного монтажа:

• вся система должна быть включена в единый комплекс, включающий в себя скважины, насос, гидравлическую обвязку, автоматическое управление, отопительную систему;

Система отопления с теплонасосной установкой включает в себя целый комплекс агрегатов

• работа по проектированию системы должна учитывать технические характеристики теплового насоса;
• глубина термальных скважин должна подходить к мощности устройства, потребуется проведение тампонажа;
• геотермальные зонды, работающие в суровых эксплуатационных условиях, желательно дублировать в каждой скважине;
• батареи, конвекторы, тёплый пол в доме должны быть связаны с работой теплонасосной установкиа для эффективного отопления.

Есть ли смысл рисковать самостоятельной установкой при приобретении такого дорогостоящего оборудования?

Таким образом, если принято решение купить тепловой насос для отопления дома, цена профессионального монтажа должна быть включена в смету.

Из опыта эксплуатации

• Подземные коллекторы могут нанести вред садовым растениям, это следует учитывать при установке системы.
• Агрегат не обязательно устанавливать в подвальном помещении, он может быть расположен в ванной комнате или кухне. При установке стоит учитывать, что устройство не бесшумное.
• Один раз в неделе нужно прогревать коллектор до шестидесяти градусов, чтобы предотвратить размножение в системе бактерий.

Итоги

Тепловой насос – довольно дорогостоящее устройство, которое окупится минимум через пять – семь лет. Но если учитывать долговечность работы системы, около полувека, то это выгодное приобретение. такое устройство позволит отапливать дом даже при отсутствии газовых и электрических сетей. Эта система отопления пожаробезопасна и эффективна, работает в автоматическом режиме и не требует специального обслуживания. Но чтобы добиться таких результатов, нужно доверить монтаж оборудования профессионалам.

Видео: тепловой насос из кондиционера своими руками

Экономьте время: отборные статьи каждую неделю по почте

Тепловой насос для дома: сравниваем «за» и «против» перед покупкой

Тепловой насос для дома

Если Вы задумались о новой системе отопления и охлаждения частного дома, если Вы хотите уменьшить сумму квитанций за энергопотребление, то обязательно рассмотрите вариант использования теплового насоса.

Тепловой насос поможет обеспечить круглогодичный «климат-контроль» в Вашем домовладении, снабжая его теплом в холодные зимние месяцы и охлаждая как кондиционер в летнюю жару. Некоторые модели тепловых насосов также могут работать в системе горячего водоснабжения. Вообще говоря, использование теплового насоса в качестве единственного нагревательного прибора в частном доме может быть не совсем экономично. Гораздо эффективнее он в будет в совместной работе с другими «поставщиками тепла», такими как газовые, дизельные или электрокотлы.

Если у Вас в доме уже есть функционирующая отопительная система, работающая на дизеле или электричестве, то, дополнив ее тепловым насосом, Вы сможете получить ощутимую выгоду и экономию от снижения электропотребления.

Перед покупкой теплового насоса нужно хорошенько взвесить все за и против. С одной стороны, тепловые насосы могут потреблять меньше энергии, чем другие системы отопления и охлаждения, но и цена их приобретения достаточно велика. Таким образом, нужно сравнить цену на энергоресурсы, за счет которых планируется экономия, и первоначальные затраты на приобретение оборудования.

Помимо сопоставления основных затрат на приобретение, нужно рассмотреть еще ряд важных вопросов, например:

• достаточно ли места для оборудования?
• бывают ли перебои с электричеством и как часто?
• требуется ли переделка системы вентиляции?
• какого обслуживания требует тепловой насос и сколько оно будет стоить?

Если Вы достаточно осведомлены обо всех этих аспектах работы систем отопления и охлаждения, Вам будет легко сделать правильный выбор. В нашем обзоре мы опишем несколько аспектов, касающихся выбора, монтажа, функционирования этого оборудования и немного поговорим об особенностях энергопотребления тепловых насосов в сравнении с другими электрическими отопительными приборами.

Что такое тепловой насос и принцип его работы?

Тепловой насос представляет собой электрическое оборудование, которое вырабатывает тепло из окружающей среды и доставляет его в назначенное место. Нельзя сказать, что эта технология нова, она уже десятилетиями активно используется по всему миру. Кстати, самыми известными примерами использования этой технологии являются ставшие уже привычными кондиционеры и холодильники.

Устройство воздушного теплового насоса (воздух-вода)

Остановимся подробнее на принципе действия этого оборудования. Тепловые насосы вырабатывают тепло, прогоняя жидкость под названием хладагент через цикл «испарение-конденсация». Компрессор гонит хладагент по теплообменным трубкам. В одной части теплообменника при низком давлении хладагент испаряется, вытягивая тепло из окружающей среды. В другой части теплообменника хладагент конденсируется при высоком давлении, и при этом происходит выделение тепла, набранного в предыдущем этапе цикла. Холодильники и кондиционеры – это тепловые насосы, работающие только в режиме охлаждения. Так, кондиционер вытягивает тепло из воздуха внутри помещения и перемещает его наружу. При этом цикл работы теплового насоса является обратимым, что позволяет обеспечивать круглогодичный температурный контроль в доме: отопление — зимой и охлаждение – летом.

Воздух — вода тепловой насос JUNKERS

Поскольку земля и воздух снаружи дома всегда содержит некоторое количество тепла, тепловой насос может отапливать помещения даже в холодный, зимний период. Ведь в действительности, воздух при температуре –18°C содержит около 85 процентов от того количества тепла, которое находится в воздухе при температуре 21°C. Воздушный тепловой насос впитывает тепло снаружи здания даже зимой и выталкивает тепло летом. Сегодня этот тип насосов является наиболее популярным на рынке. Тем не менее, тепловые насосы типов земля-вода и земля-воздух, также называемые геотермальными, которые берут тепло из земли или грунтовых вод, также получают повсеместное распространение.

Табл. 1. Наиболее известные фирмы-производители тепловых насосов различных типов.

Фирмы, предлагающие тепловые насосы типа:

Перечень приведенного оборудования очень приблизителен; фирмы или бренды, указанные в таблице, часто выпускают не один, а несколько типов тепловых насосов с различными принципами действия и техническими характеристиками.

Устройство геотермального теплового насоса

Цены наиболее бюджетных и малопроизводительных насосов типа воздух-воздух могут начинаться с нескольких десятков тысяч рублей. И напротив, мощные, высокотехнологичные модели геотермальных насосов, вытягивающих энергию из воды и земли, могут стоить сотни тысяч рублей. А помимо затрат на закупку самого оборудования для этих моделей очень велики могут быть затраты на подготовительные строительные работы, бурение скважин, установку и наладку, которые осуществляются только специализированными монтажными организациями.

Геотермальный тепловой насос

Тепловые насосы. Общие понятия и терминология

Вот несколько наиболее употребительных терминов и понятий, которые всегда встречаются при изучении тепловых насосов. Начнем с детализации основных компонентов прибора и их функций.

Основные составляющие компоненты системы теплового насоса.

Хладагент – это жидкая или газообразная субстанция, циркулирующая внутри теплового насоса и в различных состояниях впитывающая, транспортирующая и выделяющая тепло.

Обратный клапан контролирует движение потока хладагента и переключает его из режима нагрева в режим охлаждение и обратно.

Теплообменник – это петля или петли из трубопроводов, в которых происходит трансформация тепла.

Испаритель – это участок трубопроводов, где хладагент втягивает тепло из окружающей среды и доходит до температурной точки, в которой он превращается в пар. Некоторые модели тепловых насосов также снабжены аккумулятором, в котором собираются не испарившиеся излишки.

Благодаря компрессору молекулы хладагента снова сжимаются вместе, повышая его температуру. В конденсаторе хладагент отдает тепло и снова становится жидкостью.

Расширительное устройство понижает давление, созданное компрессором, что вызывает температурный сброс и превращение хладагента в смесь из низкотемпературного пара и жидкости. Эта область высокого давления, своеобразный воздушный отсек, составная часть системы распределения охлажденного или нагретого воздуха по всему дому. Обычно он располагается над или в непосредственной близости от теплообменника

Btu/час, или единица тепла в час – это показатель выработки тепла обогревательной системы. Один Btu равняется количеству тепловой энергии, выделяемой маленькой свечкой, из тех которые вставляют в торт, когда у кого-нибудь день рождения. И вот эквивалентом Btu как раз и будет количество тепловой энергии, выделяемой этой свечкой в течение часа.

Отапливаемые градус-дни – еще одно специфическое понятие, имеющее отношение к функционированию тепловых насосов. Отапливаемые градус-дни отражают погодные условия. Один градус-день считается как один градус, на который средняя суточная температура ниже базовой отметки в 18°C. Например, если средняя температура за какой-либо день была 12°C, то этому дню будет присвоена отметка в -6 градус-дней. Общегодовая сумма считается методом простого калькулирования каждодневных показателей.

Квт, или киловатт равен 1000 ваттам. Это единица энергетической мощности, которую потребляют 10 лампочек на 100 ватт.

Коэффициент эффективности работы теплового насоса – это показатель, отражающий его производительность. Коэффициент получают путем деления выработки тепловой энергии на количество потребленного электричества, необходимого для работы насоса при определенном температурном режиме. Чем выше этот коэффициент, тем эффективнее работает насос. Этот показатель можно сравнивать с эффективностью работы дизельных и газовых котлов.

Сезонный фактор производительности показывает совокупную выработку энергии тепловым насосом в единицах Btu за весь отопительный сезон в отношении к общему количеству потребленной электроэнергии в ваттах за аналогичное время.

Точка термального баланса – это температура, при которой количество вырабатываемого насосом тепла равняется количеству тепла, которое теряет дом. В этой точке тепловой насос вырабатывает ровно столько тепла, сколько требуется для обогрева дома. Когда уровень опускается ниже данной точки, системе требуются дополнительные источники тепла.

Точка экономического баланса – это температура, при которой стоимость тепловой энергии, обеспечиваемой насосом, совпадает со стоимостью тепловой энергии от других отопительных систем (дополнительных энергетических источников). Ниже этой точки использование теплового насоса экономически нецелесообразно.

Почему нужно хорошенько подумать перед приобретением теплового насоса?

Системы экономичного энергопотребления в домашних тепловых насосах делают их достаточно эффективными средствами для обогрева и охлаждения, что помогает снижать расходы на энергоресурсы. Но при этом идея инвестирования в эффективную отопительную систему теряет всякий смысл, если сам дом не держит тепло, и оно уходит через плохо утепленные стены, крышу, окна и двери или просачивается через трещины и дыры.

В некоторых случаях вместо замены или усовершенствования отопительной системы лучшим вариантом будет определить и минимизировать утечку тепла или повысить термальный уровень действующего оборудования. Летнее охлаждение посредством теплового насоса может даже увеличить Ваши счета за электричество, особенно если до этого дом не был оснащен централизованной системой кондиционирования.

Перед покупкой теплового насоса нужно рассчитать приблизительные расходы на его обслуживание, функционирование и возможный ремонт и сопоставить их с той экономией энергоресурсов, которые Вы планируете достичь с помощью теплового насоса. Перечень расходов для удобства можно объединить в смету, сделав ее на бумаге от руки или на компьютере.

В этом расчете нужно выделить расходы на электроэнергию в кВт, потребляемую тепловым насосом (рассчитывается на основании нормативных технических характеристик), издержки по монтажу и пусконаладочным работам и, наконец, стоимость самого оборудования с учетом доставки и других побочных платежей. Рассмотрим примерный расчет издержек на установку, содержание и обслуживание грунтового теплового насоса в сравнении со стандартным газовым котлом (при условии отсутствия подведенных газовых коммуникаций).

Таблица 2. Примерный перечень инвестиционных и эксплуатационных затрат на разные типы отопительных систем.

Схематичность и неточность данного наброска с ценами и тарифами очевидна и объясняется тем, что в каждом индивидуальном случае расходы по тем или иным статьям могут сильно варьироваться. Так, если коттеджный поселок, в котором или рядом с которым располагается частный дом, уже газифицирован, то расходы на подключение будут менее значительными, чем в расчете. А если дом построен, как это сейчас модно, на природе, так сказать, вдали от цивилизации, тогда тянуть туда газ может оказаться не только экономически нецелесообразно, а просто невозможно.

В любом случае решение о приобретении той или иной модели теплового насоса принимается собственником исходя из климатических условий, из имеющихся и потенциально доступных источников энергии, из наличия или отсутствия действующей отопительной системы, а также комплекса прочих факторов. В настоящее время это направление считается весьма перспективным, и многие владельцы частных домов сегодня отдают предпочтение новым отопительным технологиям, к числу которых также относятся тепловые насосы.

Обзор тепловых насосов для отопления — плюсы и минусы.

Главная страница » Публикации » Обзор тепловых насосов для отопления — плюсы и минусы.

Тепловой насос — хорошая альтернатива традиционному отоплению частного дома. Прибор, используемый в течение 30 лет в странах Запада, в России еще является новинкой. Препятствием для его широкого использования являются два фактора: высокая стоимость и недостаток сведений о тепловых насосах, их преимуществах и принципах работы. Показателем практичности геотермальной системы отопления служит ее популярность на Западе. Так, тепловыми насосами в Швеции и Норвегии отапливаются около 95% домов. Предлагаем вам подробнее ознакомиться с устройством и принципами работы этого теплового оборудования, за которым, непременно, будущее.

Что такое тепловой насос?

Тепловой насос — прибор, поглощающий из окружающей среды (вода, земля, воздух) низко потенциальную тепловую энергию и передающий ее в системы теплоснабжения с более высокой температурой.

Природа вокруг нас пропитана энергией. Даже мороз обладает теплом. Энергию невозможно извлечь из окружающей среды только при температуре -273 °С. Поэтому даже в самую лютую зиму загородный дом может отапливаться за счет энергии, полученной от природы.

В зависимости от источника энергии (вода, земля, воздух), происходит модификация тепловых насосов. Однако наиболее практичным и испытанным является геотермальный тепловой насос, применяющий энергию грунта. Он идеально подходит для российских условий.

Геотермальное отопление работает по одному из трех направлений:

Сквозь специальную трубу, установленную в скважине, грунтовые воды извлекаются на поверхность земли. Они имеют определенную температуру. Проходя через теплообменник, вода передает свое тепло, за счет которого совершается прогрев дома. Затем вода возвращается в грунт, ниже по течению.

Использование геотермального отопления, как и любой системы теплоснабжения, позволит не только обогреть дом, но и обеспечить горячей водой, обогреть автостоянку или теплицу, нагреть воду в бассейне

Преимущества использования теплового насоса

Экономичность. Благодаря высокому КПД системы достигается низкое энергопотребление. Из 1 кВт затраченной электроэнергии получается от 3 до 7 кВт тепловой энергии. Это больше, чем при работе любых котлов, использующих топливо.

Принцип работы теплового насоса

Работу теплового насоса можно сравнить с работой обычного холодильника. Только вместо холода аппарат вырабатывает тепло. Веществом, передающим энергию, является фреон — газ или жидкость с низкой температурой кипения. При испарении он поглощает тепло, а при конденсации — отдает его.

Тепловой насос — главный элемент системы. Его размеры не превышают габаритов средней стиральной машины, что облегчает установку прибора. Сам насос включается в два контура: внутренний и внешний.

Внутренний контур состоит из системы теплоснабжения дома (трубы и радиаторы).Внешний контур находится в воде или под землей. Он включает в себя коллектор-теплообменник и трубы, связывающие коллектор с насосом.

Тепловые насосы комплектуются различными дополнительными устройствами. Это могут быть:

• коммуникационное устройство для управления системой через персональный компьютер или мобильный телефон;
• блок охлаждения для локальной или центральной системы охлаждения;
• дополнительный насосный блок может потребоваться для отопления полов;
• циркуляционный насос необходим для циркуляции горячей воды;

Процесс работы насоса состоит из нескольких этапов:

Наиболее эффективно тепловой насос функционирует при наличии в доме теплых полов. Тепло распределяется по всей площади пола равномерно. При этом отсутствуют зоны перегрева. Теплоноситель в системе редко нагревается больше 35 °C, а отопление путем нагрева полов считается наиболее комфортным при 33 °C. Это меньше на 2 °C чем при отоплении радиаторами. Отсюда возникает экономия до 18% в год от всего отопительного бюджета. Кроме того, считается, что отопление на уровне пола наиболее комфортно для проживания человека.

Система отопления может быть моновалентной и бивалентной. У моновалентных систем один источник отопления. Он полностью отвечает круглогодичной потребности в тепле. У бивалентных, соответственно, — два источника.

Отопление дома в зимний период

На территории с более суровыми климатическими условиями актуально использование бивалентной системы отопления. За счет второго источника тепла расширяется диапазон температур. Работы одного теплового насоса достаточно только до уровня температуры -20 °С. При большем ее понижении подключаются электрообогреватель, камин, жидкотопливный или газовый котел. При этом мощность теплового насоса ограничивается от максимальной зимней потребности до 70 — 80%. Недостающие 20 — 30% дает дополнительный источник тепла. Это снижает общую эффективность работы системы. Однако снижение является незначительным.

При полном переходе на отопление здания геотермальной системой (в случае, когда не планируется устанавливать дополнительно котел или электроприбор) тепловой насос применяется совместно с внутренним модулем, содержащим небольшой встроенный электронагреватель. Он поддержит прибор, когда температура окружающей среды будет ниже -20 °С.

В каких случаях использование теплового насоса является обоснованным?

Вопрос отопления загородного дома предполагает рассмотрение нескольких вариантов:

• Газ. При отсутствии рядом с домом газопровода это становится невозможным. В ряде регионов купить газ можно только в баллонах.
• Уголь или дрова. С ними отопление превращается в трудоемкий и малоэффективный процесс.
• Жидкотопливный котел требует больших расходов на топливо и специального помещения. Особое хранение необходимо и самому топливу, что неудобно в небольшом доме.
• Отопление электричеством обходится очень дорого.

В таком случае на помощь приходит геотермальная система отопления. Ее используют даже там, где доступен газ. Установка теплового насоса дороже установки оборудования для отопления газом. Однако, газ в дальнейшем придется оплачивать постоянно, в отличие от энергии, взятой из окружающей среды.

Окупаемость теплового насоса сложно выразить в усредненном числовом значении. Все зависит от его начальной стоимости. Суть установки такого отопления сводится к перспективе. Хотя количество потребляемой электроэнергии — в 3−5 раз меньше, чем у других систем отопления, все же необходимо подсчитать в денежном эквиваленте все энергозатраты за год и сравнить их со стоимостью системы, ее монтажа и эксплуатации.

Достигнуть максимальной эффективности применения теплового насоса можно при соблюдении двух важных условий:

• Отапливаемое здание должно быть утепленным, а показатель теплопотерь не должен превышать 100 Вт/м2. Существует прямая связь между тем, как утеплен дом и тем, насколько выгодно будет установка теплонасоса.
• Подключение теплового насоса к низкотемпературным источникам обогрева (конвекторам, теплым полам), температурный режим которых колеблется между 30 — 40 °C.

Итак, тепловой насос станет неплохой альтернативой традиционным способам отопления. Прибор гарантирует экономичность и полную безопасность. Владельцу, после установки геотермальной системы отопления, не придется зависеть от различных внешних факторов, как, например, перебои с газоснабжением или вызовом сервисной службы. Энергия, взятая из окружающей среды, не требует оплаты и не исчерпывается.

В соответствии с прогнозами Мирового комитета по энергетике в 2020 г. геотермальные насосы составят три четверти всего отопительного оборудования.

Практика применения тепловых насосов: видео

Тепловые насосы: разбираем их достоинства и недостатки

Вопрос отопления частного дома является актуальным для многих людей. Существует огромное количество отопительных систем, но наиболее современным и совершенным во многих компонентах решением является установка теплового насоса. Тепловой насос – это агрегат, который использует энергию грунта, воды или даже воздуха. Это бесплатная тепловая энергия, которая доступна для любого человека. При этом ТН извлекают из окружающей среды до 80% тепловой энергии. На остальные 20% используется электроэнергия, которая необходима для работы оборудования.

Несмотря на большую популярность таких агрегатов, прежде чем выбрать и установить тепловой насос, необходимо посмотреть все преимущества и недостатки такого способа отопления.

Плюсы теплового насоса

Безусловно, тепловые насосы набирают все большую популярность, и связано это с целым рядом преимуществ использования таких агрегатов.

Высокая энергоэффективность

Пожалуй, главным преимуществом теплового насоса является его энергоэффективность. Из затраченных 1 киловатта электроэнергии получается 5 кВт тепловой энергии. Такими показателями не может похвастаться больше ни одна отопительная система. Если использовать тепловой насос, то ежемесячные затраты на оплату коммунальных услуг существенно сокращаются. При этом необходимо учитывать, что газ, электричество и даже твердое топливо постоянно дорожают, а используемая ТН тепловая энергия остается бесплатной, так как она берется из окружающей среды.

В Украине срок окупаемости теплового насоса составляет 8-10 лет, однако многое зависит от площади дома, выбранного типа теплового насоса, правильности подключения оборудования и прочих факторов.

Универсальность и функциональность

Если рассматривать все достоинства и недостатки тепловых насосов, то их важным плюсом является то, что их можно использовать не только для отопления дома. Летом тепловые насосы могут использоваться для кондиционирования помещений. Также с их помощью можно круглогодично нагревать горячую воду. Таким образом, установкой одного теплового насоса можно решить сразу три актуальных для любого частного дома вопроса: отопление, кондиционирование и горячая вода.

Безопасность, надежность и длительный срок службы

В ТН не используется никакое топливо, поэтому такое оборудование обладает высокой степенью электро- и пожаробезопасности. Если работа теплового насоса по каким-либо причинам останавливается, то это не приводит к замерзанию жидкостей или поломкам. При всем этом агрегат не выделяет никаких вредных компонентов, поэтому такой способ отопления является на 100% экологичным.

Если говорить о надежности оборудования, то корпус теплового насоса полностью герметичен, а выполнен он из качественных и прочных материалов. Агрегат не подвержен воздействию низких или высоких температур, не боится влаги. Благодаря этому ТН ломаются крайне редко, и в большинстве случаев это происходит по причине их неправильного подключения или по вине самого пользователя. При должном уходе и обслуживании тепловой насос прослужит десятки лет.

Минусы тепловых насосов

К сожалению, у тепловых насосов есть не только преимущества, но и несколько недостатков. Несмотря на наличие минусов, все равно все больше людей отдают предпочтение именно ТН. Тем не менее, о недостатках тоже следует поговорить.

Цена оборудования и сложность монтажа

Рассматривая все преимущества и недостатки тепловых насосов, нельзя игнорировать высокую стоимость оборудования. Первоначальные затраты на покупку оборудования и материалов, а также монтаж по карману далеко не всем людям. В десятки раз дешевле подключить газ и поставить газовый котел или же поставить твердотопливный котел. Затраты и определенные сложности также связаны с монтажом. Для монтажа теплового насоса необходимо использовать спецтехнику, профессиональное оборудование и много человеческих ресурсов. А чтобы монтаж прошел гладко, необходимо обратиться за помощью к грамотным и высококвалифицированным специалистам, которые имеют опыт подключения тепловых насосов или занимаются исключительно этой работой. Услуги таких специалистов стоят недешево.

Но при этом не стоит забывать, что тепловые насосы, в отличие от большинства других отопительных систем, редко ломаются и могут похвастаться экономичностью. Все первоначальные затраты окупаются в течение первых 10 лет, после чего владелец дома получает в свое распоряжение практически бесплатную энергию. Кроме того, цена дома с такой системой отопления и кондиционирования существенно возрастает.

Наличие большого земельного участка

Для функционирования ТН на земельном участке выкапываются глубокие котлованы и скважины глубиной порядка 40-50 метров. Количество скважин и их глубина зависят от глубины промерзания грунта и его геологического строения. Принято считать, что на 1 кВт тепловой мощности требуется минимум 25м2 земельного участка. При этом такой участок нельзя засаживать деревьями или высокими растеньями, так как необходимо обеспечить попадание прямых солнечных лучей. Если же говорить об использовании воды в качестве источника тепловой энергии, то нужно, чтобы на участке были поверхностные водные горизонты. Или же должен быть доступ к реке, озеру или другому водоему, а для этого нужно, чтобы дом стоял на берегу этого самого водоема.

Если же говорить о габаритах самого теплового насоса, то он занимает примерно столько же места, как и стандартный газовый котел.

Обслуживание

Тепловые насосы являются тем оборудованием, для которого особенно важно вовремя и качественно обеспечить полноценное сервисное обслуживание. Благодаря качественному и своевременному обслуживанию можно предотвратить многие серьезные поломки и устранить мелкие неполадки. Обслуживание должны выполнять грамотные специалисты, за услуги которых придется платить.

В процессе работы тепловые насосы издают намного больше шума, чем, например, газовые котлы. Но, если рассматривать все плюсы и минусы тепловых насосов, то такой недостаток не кажется существенным. Во-первых, котельную всегда можно обустроить в отдельной постройке подальше от дома. Во-вторых, даже если котельная находится в доме, то можно использовать хорошую шумоизляцию, и тогда звуки работающего теплового насоса не будут надоедать жильцам.

ВНИМАНИЕ!

Завтра на «Клерке» стартует обучение на онлайн-курсе повышения квалификации для получения удостоверения, которое попадет в госреестр. Тема курса: управленческий учет.

• Длительность 120 часов за 1 месяц
• Ваше удостоверение в реестре Рособрнадзора (ФИС ФРДО)
• Выдаем Удостоверение о повышении квалификации
• Курс соответствует профстандарту «Бухгалтер»

Повысьте свою ценность как специалиста в глазах директора. Смотреть полную программу

Похожие записи:

Как выбрать садовые фонари на солнечных батареях – полный обзор Как сделать древесный уголь в домашних условиях Солнечные батареи для дома, виды солнечных батарей, подходящая местность, особенности установки Уличный светодиодный светильник на солнечных батареях – обзор
