Как правильно разобрать и почистить водонагреватель Аристон

Как разобрать водонагреватель Аристон

Пользуясь любым водонагревателем, и Аристон в этом случае не исключение, необходимо проводить регулярную чистку от накипи. Для того, чтобы агрегат заблаговременно не вышел из строя, рекомендуется 1 раз в полгода чистить, а раз в год-два заменять магниевый анод. Все это можно сделать своими руками и ранее это уже было описано в статье «Зачем и для чего нужен магниевый анод в водонагревателе». Но прежде чем начинать проводить очистительные мероприятия, стоит узнать, как разобрать водонагреватель Аристон.

Это минимальные профилактические меры, которые можно сделать дома своими руками и без использования специального оборудования. Конечно, когда из строя выходит нагреватель, термодатчик либо возникают других серьезные проблемы, рисковать не стоит и лучше обратиться к профессионалам. В остальном – все зависит только от вас.

Профилактика как способ избежать проблем

Не только владельцы домов обеспечивают себя автономной горячей водой. Все больше жителей многоквартирных домов предпочитают установить у себя проточные или накопительные водонагреватели. Причин такой безусловной популярности 2 – перебои с горячей водой, особенно в межсезонье, и высокая стоимость горячего водоснабжения.

Уже на протяжении нескольких лет популярностью пользуются итальянские бойлеры Аристон. Они отличаются высоким качеством, надежностью, долгим сроком эксплуатации, если правильно ими пользоваться. Вечного ничего пока не изобрели, а потому ремонт иногда приходится делать самостоятельно.

И хотя водонагреватель – достаточно сложное устройство, его регулярную очистку и профилактику можно сделать самостоятельно всего за пару часов. Главное, перед тем, как приступать к собственно работе, разберитесь не только в том, как работает оборудование, но и как его правильно разобрать.

Самое главное – слить в полном объеме воду из бойлера. На нижней части установлено 2 патрубка, по одному из них вода поступает в бойлер, по второму – сливается.

Даже после того, как вода полностью слилась, часть ее остается на дне бака, поэтому перед тем, как открывать крышку, подставьте чашу для остатков.

Поскольку качественный слив является залогов успешного исхода всей операции, остановимся на нем подробнее.

Порядок действий зависит от особенностей конкретной модели – с триггером, тройником или посредством обратного клапана.

• наиболее прихотливой моделью считается та, у которой между трубой и клапаном встроен арматурный тройник. Его придется открутить его разводным ключом и слить всю воду.
• на тех моделях, где нет тройника, но есть триггер – перемычка на клапане обратного хода. Его можно отогнуть, зафиксировать и дождаться, пока стечет вся вода. Этот процесс обычно занимается 1,5-2 часа.
• самым простым и оттого действенным способом является откручивание обратного клапана против часовой стрелки. Перед этим подсоединяете шланг к патрубку выхода воды и сливаете.

Если при любых манипуляциях вода из обратки не течет, откройте кран горячей воды, чтобы создать необходимый приток воздуха, и не закрывайте его до той поры, пока бойлер не опустеет.

Внимание! Все работы проводятся только после того, как водонагреватель отключен от электросети!

Как правильно разобрать бойлер?

Для тех, кому некогда читать, мы приготовили видео инструкцию как разобрать водонагреватель аристон. Здесь вы узнаете об особенностях монтажа, подключения к трубам, чистке и т.д.

Необходимые инструменты

• отвертка;
• плоскогубцы;
• нож;
• шланг для слива воды, совпадающий по диаметру с патрубком обратки;
• анод для замены;
• специальное средство для очистки ТЭНа, можно также использовать концентрированный раствор лимонной кислоты.

Еще раз повторимся, все работы по разбору водонагревателя проводятся только при полном его обесточивании.

Порядок действий

Как определить, что вышел из строя ТЭН и/или анод

Как правильно почистить ТЭН от накипи – видео специалисто:

Как разобрать Аристон?

Особенность водонагревателей фирмы Аристон заключается в наличии фланца овальной формы.

• отключают бойлер от сети;
• сливают воду через патрубок обратки;

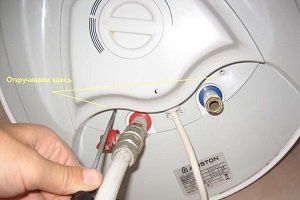

• снимают крышку с нижней части агрегата;
• аккуратно вытаскивают термостат, чтоб не повредить прокладку;
• получают доступ к овальному фланцу.

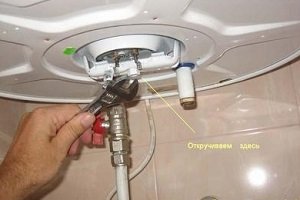

Перед тем, как начать вытаскивать фланец, необходимо открутить на планке гайки, снять ее, вытянуть наружу ТЭН прокручивающимся движением и только после этого снимают фланец. Иначе сделать не получится.

Для того, чтобы заменить и правильно установить фланец, заранее сфотографируйте его положение в горловине водонагревателя. В противном случае, вода будет постоянно подтекать.

Обязательно поменяйте прокладку! Это должно быть качественное, желательно фирменное изделие, рассчитанное на 2 года беспрерывной эксплуатации.

После того, как произведена замена фланца и прокладок, чистится губкой электрический блок, внутренние составляющие, ТЭН, при необходимости заменяется магниевый анод.

Сборка производится в обратном последовательном порядке, чтобы не нарушить конструкции и предупредить ее выход из строя.

Разборка бойлера медиум класса

В модельном ряду продукции предусмотрены водонагреватели медиум класса с улучшенными функциональными характеристиками. Основная конструктивная особенность заключается в том, что здесь фланец закреплен болтами в количестве 4-6 штук.

• отключаете прибор от сети;
• сливаете воду;
• снимаете крышку с нижней части корпуса;
• отсоединяете от ТЭНа провода и выкручиваете все гайки;
• слегка вдавив ТЭН внутрь с небольшим прокрутом вытаскиваете его наружу – чистите или меняете;
• откручиваете на планке гайки и вынимаете фланец;
• меняете его и прокладку.

Заключение, отзывы, советы

Для тех, кто привык решать проблемы самостоятельно, не составит труда разобрать водонагреватель Аристон и провести его профилактику. По большому счету, сложного в этой операции ничего нет, требуется только усердие и точное соблюдение инструкций. Все действия, проводимые с прибором, фиксируйте, чтобы впоследствии собрать все с точностью до наоборот.

Как разобрать водонагреватель Аристон: пошаговая инструкция по разборке и чистке агрегата

Накопительные водонагреватели прочно вошли в жизнь современного человека. На рынке емкостных электрических водонагревателей представлен ряд компаний с мировым именем.

Фирма Аристон – один из лидеров в выпуске современных накопительных водонагревателей. Линейка этих аппаратов сейчас значительно расширена.

Емкости баков находятся в диапазоне от 10 до 200 литров. Внутреннее покрытие бака – это результат технологических разработок каждой компании, от которого напрямую зависит долговечность всей конструкции. Здесь применяются покрытия из титана, серебра, эмали, стеклокерамики и других высокотехнологичных материалов.

Основные виды неисправностей

В процессе эксплуатации водонагревателей могут случиться несколько типов неисправностей:

• перегорел ТЭН, вода не греется;
• испортился термостат;
• магниевый анод израсходовал свой ресурс;
• большой слой накипи на ТЭНе и внутренней поверхности бойлера.

Все эти неисправности, кроме замены термостата, требуют разборки водонагревателя. Учитывая то, что нет принципиального отличия подключения накопительных водонагревателей фирмы Аристон с различной емкостью и модификацией, процесс разборки будет одинаковым.

Устройство и модельный ряд накопительных водонагревателей подробно описан в данной статье: https://teplo.guru/vodonagrevateli/nakopitelnyiy-ariston.html

Его можно разделить на несколько этапов:

• отсоединение электрического питающего кабеля;
• слив воды из емкости бойлера;
• демонтаж фланца и непосредственно открытие бойлера.

Отсоединение от электрической сети

Начало разборки водонагревателя Аристон

Перед любой работой, связанной с электрическими приборами, необходимо сначала их обесточить.

Если водонагреватель запитан отдельным кабелем от электрического счетчика, значит, он подключен через двухполюсный автоматический выключатель и его необходимо выключить.

Если водонагреватель подключен в обычную розетку, необходимо элементарно вытащить вилку из розетки.

После этого можно спокойно приступать к разборке водонагревателя Аристон:

Возможно, Вас заинтересует статья о замене ТЭНа в водонагревателе Аристон.

Познавательную статью о проточных водонагревателях Аристон читайте здесь.

Слив воды из бойлера

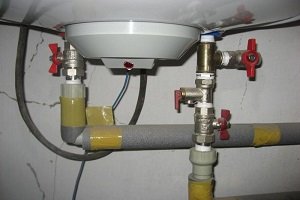

Обвязка бойлера со сбросным краником

Так как нам необходимо добраться до внутренних частей бойлера, то следующим шагом будет слив из него воды.

Если монтаж бойлера выполнялся строго в соответствии с прилагаемой к водонагревателю инструкцией, то в системе подачи холодной воды между предохранительным клапаном и баком должен быть врезан тройник с краником на ½ дюйма.

Если предусмотрительный монтажник на наружной стороне краника вкрутил штуцер, то нам остается только подсоединить шланг к этому штуцеру. Второй конец шланга опускается в ванну или унитаз и можно открывать сбросной краник.

Только предварительно на смесителе необходимо открыть кран горячей воды, чтобы уравновесить давление снаружи и внутри бойлера. В зависимости от емкости бойлера, процесс слива воды может занять от нескольких минут до получаса.

Если не повезло, и нет ни тройника, ни сбросного краника, необходимо отсоединить подводящую трубу холодной воды вместе с предохранительным клапаном. Затем надеть шланг прямо на патрубок в бойлере. После слива всей воды можно приступать к демонтажу фланца.

Возможно, Вам будет также интересна статья о газовых водонагревателях Аристон.

Полезную статью об особенностях ремонта водонагревателей Аристон своими руками читайте здесь.

Демонтаж фланца и открытие бойлера

Отсоединение фланца

Во всех модификациях водонагревателей Аристон крышка – фланец – имеет овальную форму. На этом фланце установлен ТЭН, магниевый анод и трубка для термостата.

По периметру фланца на него одета резиновая прокладка. Фланец крепится П-образной планкой на одной гайке.

Открутив эту гайку, можно небольшими усилиями втолкнуть фланец в бойлер, затем, повернув его, вытащить наружу. Все – разборка водонагревателя окончена.

Можно приступать к чистке нагревательного элемента, замене магниевого анода, чистке внутренней поверхности бака от накипи.

Очистка ТЭНа водонагревателя

Необходимо убрать весь мусор, скопившийся в бойлере, почистить ТЭН от накипи и заменить магниевый анод. Многие советуют заменять прокладку через год-два, однако, если она не потеряла своей эластичности и прочности, можно ее не трогать, – к тому же, достать ее не так просто и стоит она дорого.

После всех профилактических работ можно приступать к сборке в обратном порядке.

Эксплуатация водонагревателей предусматривает их регулярное обслуживание и разборку для замены ТЭНА, магниевого анода, чистки внутренней поверхности бойлера.

Все работы по монтажу и разборке бойлера Аристон при наличии определенных навыков и инструмента может выполнить каждый человек без специальной квалификации.

Смотрите видео, в котором обстоятельно показано, как разобрать и почистить водонагреватель Аристон на примере другой марки:

Как разобрать водонагреватель: варианты чистки для разных бойлеров

Отправим материал на почту

Бойлер в доме – это комфорт и независимость, но, чтобы горячее водоснабжение оставалось стабильным, прибору необходим своевременный уход. У меня вопрос, как разобрать водонагреватель, возник, когда у домашнего агрегата перестала срабатывать автоматика. Данную неисправность в большинстве случаев можно устранить собственными силами, даже без специальных технических знаний.

Признаки неполадок: когда настает время для чистки

Если бойлер перестал греть воду, первой приходит мысль о поломке. Однако его устройство, по сравнению с другой бытовой техникой, достаточно простое, а современные приборы надежны в работе.

Нередко отказ связан с низким качеством водопроводной воды. Как правило, она обладает повышенной жесткостью, то есть, содержит высокий процент растворенных солей металлов (в основном кальция и магния). Особенность солей жесткости состоит в их способности оседать на стенках бака и на нагревательном элементе при нагреве воды.

Накипь нарастает на ТЭНе и не дает теплу уходить в воду. Если не обращать внимание на внешние признаки неполадок, ситуация заканчивается перегревом, деформацией нагревательного элемента и дорогостоящей поломкой.

Борьба с накипью заключается в периодической чистке прибора. Поэтому вам не останется ничего другого, как разобрать бойлер и заняться его чисткой при следующих признаках:

• Вы заметили, что на нагрев воды стало уходить больше времени.

• Бойлер стал потреблять больше электроэнергии. Накипь работает по принципу термоизолятора, расход может возрасти на 25-50%.
• При включении или во время работы появляются посторонние звуки (шумы). Это говорит о некорректной работе узлов прибора.
• Изменилось качество нагретой воды: появился оттенок ржавчины, посторонний запах, возможно, осадок.
• Ослабел напор воды.
• Нарушения в работе автоматики. Возможны самопроизвольные отключения и включения.

Например, у меня перестал срабатывать автоматический подогрев воды, не загоралась лампочка. Когда я пробовал принудительно увеличить температуру, автоматика все равно не срабатывала. Это явный признак того, что нагревательный элемент оброс накипью, а датчик «не видит» температуру воды. Накипь надо немедленно удалить, чтобы восстановить работу устройства.

Чистку водонагревателя от накипи проводят раз в год-полтора, даже если в работе не наблюдается нарушений. Если вы хотите почистить бойлер впервые, стоит начать с изучения его устройства, поскольку различные агрегаты имеют свои особенности разборки. Но сначала бойлер необходимо подготовить.

Подготовка: как слить воду

Перед тем, как приступить к разборке водонагревателя, необходимо сделать три вещи: отключить его электропитание, перекрыть подачу холодной воды, а затем слить из бака оставшуюся воду. Осушить емкость можно несколькими способами. Марки обладают некоторыми конструктивными различиями, поэтому нелишне будет заглянуть в инструкцию.

Для разборки обвязки бойлера понадобится следующий набор инструментов и приспособлений:

• Шестигранный ключ, прямая и крестовидная отвертка, разводной ключ.
• Резиновый шланг подходящего диаметра.
• Если прибор расположен не над ванной, потребуется ведро или другая емкость.

К сливу воды приступают, когда ее температура снизилась до безопасного значения. Удалить воду можно только через трубу для подачи воды, которая располагается в нижней части корпуса. Различить патрубки просто: все производители маркируют вход (подачу холодной воды) синей прокладкой, а выход – красной.

Стандартный способ (с тройником)

Способ достаточно прост, и позволяет осушить водонагреватель при первой же необходимости; инструменты для работы не понадобятся. Тройник с краном, задействованный в способе, установлен на фрагменте трубы от корпуса бойлера к предохранительному клапану. Стандартная схема приводится в инструкции по эксплуатации и включает следующие действия:

• Перекрывается подача воды в бойлер.
• Открывают кран горячей воды, часть объема сливается через смеситель. Кран смесителя оставляют открытым для поступления воздуха.
• На кран для слива, находящийся на тройнике, надевают сливной шланг.
• Открыв кран, спускают через шланг оставшуюся в системе воду.

Если изначально бойлер был подключен правильно, то вода сливается в течение 10-15 минут. Иногда процесс замедляется, и часть воды остается в емкости. Тогда необходимо создать дополнительное давление: подключить насос или создать его самостоятельно, втянув воздух из шланга и быстро опустив шланг в ведро.

Разновидность стандартного метода (с двумя тройниками)

В некоторых моделях реализовано усовершенствование, заметно облегчающее процесс слива. В усовершенствованной обвязке тройник устанавливается в двух точках: на входе холодной и на выходе нагретой воды. Чтобы слить воду из бака, выполняют следующие действия:

• Перекрывают холодный кран на входе.
• Надевают сливную трубку, после чего открывают смеситель. Это приведет к сбросу давления внутри бака, и часть воды выльется.
• Открывают кран на втором тройнике; воздух начинает вытеснять воду, которая по шлангу направляется в подготовленную емкость или в канализацию.

Упрощенный метод

Способ требует меньше манипуляций с прибором, но обратной стороной является растяжение процесса слива во времени. Процедура состоит из следующих этапов:

• Перекрывают подачу (кран с холодной водой) в электробойлер.
• Открывают смеситель, благодаря чему сливают остатки воды.
• На предохранительном клапане поворачивают флажок; вода через открытый клапан сливается в подставленную емкость.

Слив может растянуться на пару часов, так как воздух плохо проходит через смеситель (иногда совсем не проходит). Ускорить процесс поможет отсоединение патрубка горячей воды.

Нюансы разборки разных бойлеров

Разборка разных бойлеров имеет специфические особенности, связанные с их конструкцией. Перед тем, как начинать демонтаж, важно уточнить, к какому из следующих видов относится ваш прибор:

• Конструкция с ТЭНом.
• Экономичный бойлер.
• Модель медиум-класса.
• Модель с плоским баком.

Популярные водонагреватели с ТЭНом

Нагрев воды происходит при помощи ТЭНа, который бывает мокрым (иметь непосредственный контакт с водой) или сухим (нагревать сначала металлическую трубку). Прежде чем разобрать водонагреватель «Аристон» или «Термекс», необходимо получить представление о следующих элементах внутреннего устройства:

• Фланец. Плоская металлическая деталь, может иметь разную форму (круглую, квадратную). Служит для соединения отдельных элементов в единую систему, крепится к корпусу при помощи болтов, равномерно расположенных по периметру.

• Магниевый анод. Деталь накопительного бойлера из сплава на основе магния с металлическим сердечником. Анод имеет несколько задач: защищает внутреннюю поверхность бака от коррозии, уменьшает скорость образования накипи и ее плотность, упрощает чистку бака. Периодически нуждается в замене.

Разборка водонагревателя «Термекс» на 50 литров или, например, «Аристона» любого объема начинается с демонтажа электрической части. Работа включает следующие действия:

• Снимают нижнюю крышку корпуса. Под ней обнаруживается фланец с расположенными на нем датчиками и ТЭНом (по центру). Первым делом освобождают датчики, вытянув их наружу, убирают заземление.
• Освобождают все разноцветные провода, выкручивая прижимающие их болты. Прежде, чем начинать откручивать болты, полезно сделать снимок подключения (или зарисовать от руки). Болты по размеру одинаковые, это облегчит задачу сборки.

• Чтобы достать ТЭН, откручивают 6 болтов, расположенных по периметру фланца.
• За фланцем на корпусе расположены болты, удерживающие блок автоматики; надо открутить их, снять реле запуска и вынуть блок. По большому счету, блок можно не снимать, но без проводов в поле зрения удобнее вынимать ТЭН.
• Откручивают шесть болтов и снимают фланец, за которым находится нагревательный элемент. Под фланцем имеется резиновая прокладка.
• Извлекают ТЭН. Возможно, в этот момент выльется еще с пол-литра воды с накопившейся грязью.
• Производят осмотр. Рядом с ТЭНом закреплены трубки, для температурных датчиков, и магниевый нейтрализатор накипи.
• Очищают накипь, чистят бак, собирают бойлер в обратном порядке.

О разборке старого бойлера в следующем видео:

Особенности от разных производителей

У водонагревателей различных марок имеются следующие особенности:

• Чтобы почистить «Аристон», не нужно снимать его со стены. Все узлы размещаются в нижней части корпуса. Если необходимо разобрать бойлер «Аристон», важно помнить, что он отличается особым креплением фланца. Чтобы снять фланец, его проталкивают внутрь корпуса и разворачивают по часовой стрелке.
• Разборка бойлера «Бакси» начинается со съема термостата. Гайки на фланце сначала слегка ослабляют, чтобы слить остатки воды (ее будет больше, 2-3 л). Затем гайки откручивают и снимают фланец с ТЭНом.

• Разборка водонагревателя «Гермекс» на 80 литров (или другого объема) проходит по той же схеме, что для приборов компании «Аристон». Единственное отличие заключается в том, что магниевый анод меняют ежегодно.

У остальных видов также имеются отличия:

• Экономичный бойлер. Крышка бака закреплена на двух винтах, фланец фиксируется на корпусной планке одной гайкой.
• Модели медиум-класса. Количество винтов, удерживающих крышку различно, и зависит от модели. Термодатчик крепится по-разному: соединяется с нагревательным элементом проводами или фиксируется на его поверхности.
• Модели с плоским баком. На корпусе имеются декоративные заглушки, под которыми спрятаны крепежные болты.

О разборке бойлера Atlantic в следующем видео:

Коротко о главном

Умение разобрать водонагреватель пригодится каждому владельцу этого полезного бытового прибора. Конструкция изделий различных производителей имеет различия, что сказывается на особенностях процесса. В любом случае сначала необходимо слить воду из бака, а затем получить доступ к ТЭНу, который размещается за фланцем.

Напишите в комментариях, как думаете – насколько эффективны фильтры для воды, которые рекомендуют ставить перед бойлером для защиты от накипи?

Водонагреватель Аристон: способы чистки бойлера от накипи

Наличие в доме или квартире горячей воды является одним из важных условий комфортной жизни. Даже если в доме имеется центральное водоснабжение, многие дополнительно устанавливают водонагреватель, гарантирующий горячую воду вне зависимости от времени года и графика работы котельных. Чтобы с работой прибора не возникало проблем, своевременно должна проводиться чистка бойлера.

• 1. Виды водонагревателей
• 2. Конструкция и принцип действия
• 3. Торговая марка Аристон
• 4. Промывание накопительного бойлера
• 5. Процедура сборки

Обеспечить горячее водоснабжение можно с помощью газового или электрического бойлера. Эксплуатация газового прибора подразумевает сложный монтаж и обязательное подключение к магистральному газопроводу, поэтому электрический пользуется большим спросом. Водонагреватели, работающие от сети, бывают проточными и накопительными.

Проточные приборы компактные, так как им не требуется объёмный бак. Они легко монтируются в маленьких помещениях и в короткие сроки обеспечивают большой объём нагретой воды. Такие бойлеры являются оптимальным вариантом для жилых помещений с большим количеством жильцов (например, для общежитий).

Чтобы проточный водонагреватель справлялся с нагревом большого объёма проточной воды, он должен обладать мощностью не менее 8 кВт. Мощность определяет не только температуру воды, но и ее количество. Маломощные нагреватели дают порядка 2−6 литров в минуту. Бойлеры с высокими мощностными характеристиками рекомендуется устанавливать в домах, где электросеть рассчитана на большие нагрузки.

Высокие мощности напрямую связаны с большим потреблением электричества, поэтому эксплуатация проточного бойлера будет стоить недёшево.

Более выгодным считается накопительный прибор. Основной его частью является бак, в котором с помощью ТЭНа происходит нагрев воды. Жидкость в таком бойлере нагревается порциями, ограниченными размерами бака. После того как будет израсходован весь объём, резервуар наполнится холодной водой. Чтобы она нагрелась до заданной температуры, придётся ждать определённое время.

С помощью накопительного аппарата можно организовать подачу воды в несколько точек одновременно (например, в ванную и кухню). Для бесперебойного горячего водоснабжения будет достаточно 2 кВт мощности. При этом температура воды на выходе будет достаточно высокой. Если в проточном она нагревается до 60 градусов, то в накопительном достигает 85 градусов.

Недостаток таких нагревательных приборов заключается в их крупных габаритах, требующих много места для монтажа.

С целью решения проблемы производители бойлеров выпускают компактные модели нагревателей с максимальным объёмом 40 литров. Они могут располагаться вертикально, горизонтально или монтироваться под раковиной.

Нагреватель воды накопительного типа имеет сложное устройство. В его конструкцию входит:

• корпус;
• внутренний резервуар;
• трубчатый нагревательный элемент;
• регулируемый термостат;
• термометр;
• магниевый отвод;
• трубы для горячей и холодной воды.

Внутренняя ёмкость для воды может быть изготовлена из пластика или эмалированной стали. Изнутри резервуар покрывается слоем пенополиуретановой теплоизоляции, которая способствует сохранению температуры жидкости.

После установки и подключения к электрической цепи работа накопительного водонагревателя осуществляется по следующему принципу:

В случае превышения установленных температурных значений встроенная защита от перегрева автоматически отключает устройство и предотвращает его поломку.

Когда нужная температура будет достигнута, нагреватель отключится и оборудование перейдёт в режим ожидания. После остывания воды ТЭН включится автоматически.

В момент открывания крана горячая вода начнёт вытекать из внутренней ёмкости через выходную трубку. Под давлением в неё будет поступать новая порция холодной воды. Специальная технология не позволит потокам, имеющим разную температуру, смешиваться между собой. Нагретая жидкость занимает верхнюю часть резервуара, холодная — нижнюю.

Оптимальный режим работы накопительного бойлера подразумевает нагрев воды до 55 градусов. Таким способом обеспечивается достаточный объём горячей воды. При этом электросеть и нагревательный прибор не испытывают лишней нагрузки. Если устройство долго будет работать на максимальных показателях температуры и мощности, это спровоцирует выход из строя ТЭНа.

Некоторые модели электронагревателей не генерируют тепло самостоятельно, а обеспечивают нагрев с помощью встроенного змеевика, к которому подведён теплоноситель. Более сложные аппараты оснащаются двумя змеевиками. Первый используется для транспортировки теплоносителя, второй присоединяется к альтернативному источнику энергии (котлу или солнечному аккумулятору).

Сегодня существует множество производителей, специализирующихся на изготовлении накопительных нагревателей. Одной из самых популярных является компания Ariston, выпускающая бойлеры разных серий:

• Slim. Приборы компактных размеров с покрытием из нержавеющей стали и серебра, предотвращающим коррозию бака.
• TI Shape. Аппараты имеют покрытие из титана и жидкокристаллический дисплей. Отдельные модели комплектуются дистанционным пультом управления.
• Eureka. Серия отличается необычной формой корпуса в виде шара, изготовленного из термостойкого пластика, и наличием крана или душа.
• Velis. Плоские бойлеры со сменными цветовыми дисплеями и пультами управления характеризуются двойной мощностью.
• Супер Гласс Смол. Линейка компактных аппаратов, легко монтирующихся под раковиной или над ней.
• Индастриал. Особый вид нагревателей, предназначающийся для использования на больших предприятиях. Аппараты могут крепиться на стену или устанавливаться на полу.

По заверениям производителей, срок эксплуатации бойлеров бренда Ariston может достигать 10 лет. Однако залогом такой долгой работы является их регулярная чистка от накипи. Поэтому покупателям, которые хотят, чтобы приобретённые ими водонагреватели служили максимально долго, следует знать, как почистить бойлер Аристон от накипи.

Когда накопительному нагревателю требуется чистка, время нагрева воды по сравнению с заявленным в инструкции по эксплуатации увеличивается, скачет температура, прибор часто включается и выключается.

Если после включения нагревательного прибора в розетку бак сильно нагревается либо из него доносится громкое шипение воды, это также является сигналом к тому, что нужно промыть водонагреватель Аристон.

Бывают случаи, когда среднемесячное потребление электроэнергии начинает резко расти. Причиной этого может быть загрязнение внутренних деталей бойлера (ТЭНа, бака).

Даже при отсутствии явных признаков загрязнения водяной нагреватель следует чистить минимум один раз в два года. Реже разрешается промывать те аппараты, которые используются не чаще 100−120 раз в году.

Процедура очистки водонагревателя не представляет особых сложностей. При желании можно почистить бойлер Аристон в домашних условиях, не прибегая к платным услугам специалистов. Сначала потребуется слить всю жидкость из оборудования. Для этого нужно:

2. Открыть горячий кран на смесителе, дождаться, пока вода полностью стечёт.

В некоторых моделях нагревателей краны и сливы могут отсутствовать. В этом случае слив воды осуществляется через предохранительный клапан. Прежде чем приступить к сливу этим способом, нужно дождаться, пока жидкость в баке остынет.

При отсутствии штуцера придётся демонтировать трубу подачи горячей воды и отсоединить её от бойлера. Когда предохранительный клапан будет снят, в систему попадёт воздух и вытолкнет воду. После этого:

Большие загрязнение следует удалять c нагревательного элемента и со стенок бака мягкой тканью. Применение жёстких щёток и абразивных веществ приведёт к повреждению антикоррозийного покрытия.

Чистить магниевый анод нецелесообразно. Выгоднее будет заменить его на новый. Совсем отказываться от использования анода после чистки водонагревателя нельзя. Он нейтрализует воздействие воды на металл, без него поверхность бака быстро заржавеет и разрушится.

После того как все загрязнённые детали будут очищены, а не подлежащие чистке — заменены, можно приступать к процедуре сборки. Её следует проводить очень внимательно, поскольку любая ошибка обернётся проблемами с дальнейшей эксплуатацией.

Перед сборкой рекомендуется проверить резиновый уплотнитель на целостность. При обнаружении царапин, заломов или повреждений лучше заменить его на новый. Во избежание возможных проблем все резиновые элементы нужно обработать герметизирующим составом.

После сборки водонагревателя его следует установить на прежнее место и проверить герметичность соединений. Для этого потребуется открыть вентиль подачи горячей воды и включить холодную воду. Когда бак заполнится наполовину, нужно оставить его на сутки. Так удастся обнаружить все протечки.

Если протечек обнаружено не будет, можно переходить к присоединению проводов, руководствуясь сделанной ранее фотографией. По окончании всех монтажных работ бойлер будет готов к эксплуатации в прежнем режиме.

Некоторые обладатели бойлеров пытаются очистить водонагреватель от накипи без разборки. Для этого они заливают внутрь раствор уксусной или лимонной кислоты, оставляют на определённый промежуток времени, затем вымывают. Такой способ очистки является весьма небезопасным, поскольку кислоты при неправильном обращении могут не только испортить детали водонагревателя, но и нанести серьёзный вред здоровью.

Как разобрать бойлер на примере моделей аристон, gorenje, термекс

Не секрет, что в нашей стране, которая снабжает газом всю Европу и не только, многие населённые пункты до сих пор не подключены к газовым магистралям. Поэтому покупка электрического нагревателя воды для частного дома – осознанная необходимость. К счастью, недостатка в предложениях нет, и в торговой сети любого региона можно выбрать бойлер известных марок. Выбор ограничен лишь покупательной способностью человека.

Бойлеры, выпускаемые фирмами Аристон, Тhermex и Gorenje, давно завоевали популярность в России как неприхотливые, простые в исполнении и достаточно доступные по цене устройства. Но для надёжной и долговечной эксплуатации любого прибора необходим тщательный уход и внимание.

Знакомимся с устройством бойлера

Чтобы понять, как обеспечить многолетнюю бесперебойную работу купленного агрегата, нужно хотя бы вчерне представлять его устройство. Не лишним будет и прочтение инструкции к данной модели. Это позволит не совершать ошибок при использовании электрического водонагревателя.

Схема, подходящая для большинства выпускаемых аппаратов для нагрева воды, представлена на картинке ниже:

Схематичное устройство накопительного водонагревателя

В любой воде есть некоторое количество растворённых солей и минералов. При частом нагревании и охлаждении эти соли кристаллизуются и оседают на внутренних стенках бака в нижней его части. За 2-3 года прочной скорлупой покрываются не только стенки, но и нагревательный элемент и медная трубка, внутри которой вставляется датчик температуры. Для снижения жёсткости образованных шлаков и для предотвращения коррозии корпуса бака на одном фланце с ТЭНом крепится магниевый анод. Но он не рассчитан на долгую работу, поэтому время от времени его нужно менять.

Если разобрать бойлер, проработавший без чистки несколько лет, можно увидеть следующую картину:

Накипь, образовавшаяся вследствие длительного использования бойлера Аристон

Эта ситуация страшна не только своим внешним видом. Подобное легкомысленное отношение к водонагревателю может привести к следующим последствиям:

Чтобы не доводить дело до такой крайности, практически все компании, выпускающие электрические водонагреватели, рекомендуют профилактику устройств раз в один-два года. В чем она заключается? Нужно разобрать водонагреватель, заменить магниевый анод на новый, проверить и при необходимости очистить нагревательный элемент, очистить и промыть водой внутреннюю поверхность бака. Если проводить подобное мероприятие постоянно, срок службы бойлера может увеличится минимум вдвое.

Важно! Для каждой модели бойлера предусмотрен свой вид нагревательного элемента. Поэтому при первой профилактической чистке бака стоит купить не только анод, но и ТЭН. Не будет лишней и покупка новой резиновой прокладки для этой модели.

Процесс разборки водонагревателя — пошаговая инструкция

Для профилактической чистки бойлера или для замены сгоревшего нагревательного элемента необходимо последовательно выполнить несколько действий:

• полностью обесточить прибор;
• демонтировать электронную начинку, находящуюся под защитной крышкой;
• слить воду из нагревательного бака;
• открутить и вынуть фланец, на котором смонтирован ТЭН и магниевый анод;
• очистить бак и нагревательный элемент от накипи и шлаков, заменить отслуживший анод на новый;
• собрать бойлер, повторяя действия в обратном порядке;
• залить воду и проверить работоспособность опытным путём.

А теперь рассмотрим, как правильно разобрать бойлер, на примере изделия компании Аристон недорогого сегмента. Выбор этого типа нагревателя обусловлен минимумом действий, простым устройством крепежа и управляющей электроники. Что позволит обойтись своими силами, не привлекая к ремонту высокооплачиваемых специалистов.

Полностью обесточить прибор

Данное действие особо в объяснениях не нуждается. Любой электрический прибор перед неполной или полной разборкой отключают от сети. Чтобы обесточить нагревательный бойлер, достаточно отсоединить питающий его шнур от сети. Либо отключить автоматы, если агрегат подключён к питанию через них.

Схема подключения водонагревателя к электрической цепи

Демонтируем электронную начинку, находящуюся под защитной крышкой
Для данной операции понадобятся крестообразная и плоская отвёртки. Сначала необходимо выкрутить винты, удерживающие пластиковую крышку, и снять её.

Вид со снятой крышкой

Потом отсоединить провода от регулятора температуры, не забывая о проводе заземления, который крепится к корпусу с помощью болта. Теперь можно вытащить термостат из бака и отложить подальше, чтобы случайно не повредить и не забрызгать водой.

Как слить воду из нагревательного бака
Этот этап зависит от способа подключения воды к вашему бойлеру. Если подводку делал мастер, он смонтировал кран со штуцером для слива воды из бака.

Схема нормального подключения воды к бойлеру

Перекрываем подачу холодной воды в бойлер. Останется подсоединить один конец шланга к штуцеру, а другой опустить в ванну или любой другой сток с выходом в канализацию. Затем открываем кран горячей воды смесителя в ванной или на кухне (чтобы давление в баке сравнялось с атмосферным) и открываем сливной кран. Слив воды занимает некоторое время и зависит в основном от объёма бака. Не стоит забывать, что после слива воды некоторое её количество останется в водонагревателе.

При отсутствии сливного крана часть воды удаляется при помощи обратного клапана. Если он постоянно соединён с канализацией, достаточно отогнуть пластиковый клапан вверх и затем открыть кран горячей воды. Но это очень длительный процесс, так как диаметр отверстия в клапане небольшой.
Если вода подключена к бойлеру так, как показано на фото ниже, придётся устроить маленький потоп.

Простейшая подводка воды к бойлеру

Чтобы потоп был управляемым, надо подставить под водонагреватель пластиковую ёмкость, например, большой таз. Затем выворачиваем из корпуса предохранительный клапан. Открываем горячий кран смесителя в ванной (сразу откручивать шланг подачи горячей воды нежелательно). Вода начнёт заполнять таз. Можно подобрать резиновый шланг под отверстие в баке. Тогда, опустив один конец в слив канализации, нужно будет лишь контролировать, чтобы вода не попадала на пол. И, соответственно, дождаться, когда вода перестанет стекать из шланга.

Есть и другой вариант. Необходимо дождаться, когда таз наполнится водой, перекрыть кран горячей воды смесителя. Затем пальцем перекрыть отверстие, через которое сливается вода. Здесь потребуется помощник, который сольёт воду из таза. Затем процедура повторяется, пока бак полностью не освободится. Все эти действия кажутся сложными лишь на первый взгляд.

После того, как вода почти полностью стечёт из бака, можно открутить шланг подачи горячей воды.

Вынимаем фланец, на котором смонтирован ТЭН и магниевый анод

Пластина с нагревательным элементом в большинстве моделей фирмы Аристон имеет овальную форму. Она крепится специальной скобой на одну гайку, тогда как в моделях других производителей водонагревателей герметичность обеспечивают от 4-х до 6 гаек.

Так выглядит фланец и крепёжная скоба в бойлере Аристон

Демонтаж фланца достаточно прост. Подставляем под корпус ёмкость для воды. Откручиваем гайку гаечным ключом. Снимаем скобу. Затем деревянной рукояткой молотка аккуратно постукиваем по фланцу, пока не нарушится герметичность и он не уйдёт внутрь корпуса. Даём стечь остаткам воды.

Просовываем руку в отверстие и вытаскиваем фланец, поворачивая его в горизонтальной и вертикальной плоскости, как на фото ниже:

ТЭН в таких водонагревателях обычно изогнутой формы, поэтому вытаскивать фланец надо аккуратно. После того, как пластина освобождена из плена, приступаем непосредственно к чистке.

Следующий этап – очистка бака и нагревательного элемента от накипи и шлаков
Если бойлер висит низко и чистка его затруднена, логично будет снять его со стены и положить в ванную. Слив в ванной рекомендуется закрыть пробкой для того, чтобы шлаки из бака не попали в канализацию. Иначе экономия на самостоятельном разборе аппарата сойдёт на нет – придётся вызывать сантехника.

Лучший вариант – если есть возможность вынести корпус на улицу и подвесить его горизонтально. Затем надо просунуть руку внутрь и выгрести скопившиеся шлаки. Затем обильно промыть внутренности водой из шланга. Если делать профилактическую чистку каждые полтора-два года, то необходимости обрабатывать внутреннюю сторону бака жидкостями для растворения отложений нет.

Важно! Никогда не применяйте для чистки внутри корпуса металлические ёршики, наждачную бумагу и другие подобные приспособления. Этим можно повредить антикоррозийный слов водонагревателя!

Пока корпус сохнет, обратим взор к фланцу. Первым делом снимаем резиновую прокладку, тщательно промываем её пальцами под струей воды. Осматриваем на предмет порывов и трещин и при их отсутствии откладываем сушиться. Затем откручиваем то, что осталось от магниевого анода. Он крепится на резьбе в фланце и должен легко скрутиться.

ТЭН на пластине очищаем руками от накипи, промываем под струёй воды. Если накипь всё же осталась на медных трубках, опускаем нагревательный элемент в жидкость для удаления накипи – торговая сеть предлагает несколько видов такой жидкости разных производителей. Можно поступить ещё проще: растворить в 1,5 литрах воды 6-8 чайных ложек лимонной кислоты. Отрезать верх у полуторалитровой пластиковой бутылки, налить туда полученный раствор и опустить ТЭН. Обычно результат можно наблюдать спустя минуту – вода будет слегка «кипеть». Весь процесс очистки займёт несколько часов.

Важно! Пока бойлер разобран, стоит приобрести в соответствующем магазине такие же точно новый анод и нагревательный элемент. Как известно – запас карман не тянет.

ТЭН после «купания» в растворе лимонной кислоты

Магниевый анод лучше заменить на новый. Но если его состояние на вид вас устраивает, оставьте старый до следующей профилактической чистки.

Собираем бойлер, повторяя действия в обратном порядке

В связи с простотой конструкции сборка агрегата не должна вызвать сложностей:

• надеваем на фланец резиновую прокладку;
• аккуратно вставляем его внутрь бойлера;
• следим, чтобы фланец плотно и ровно стал в овальном отверстии;
• ставим П-образную скобу на место и затягиваем гайкой до упора;
• подсоединяем шланги подвода воды со всеми необходимыми кранами и клапанами;
• наполняем бойлер водой хотя бы до половины, чтобы проверить отсутствие протечек;
• вставляем в своё гнездо датчик температуры с регулятором нагрева;
• подключаем электрические провода, не забывая о заземлении;
• подключаем бойлер к электросети, доливаем бак водой полностью и производим пробный нагрев воды.

Водонагреватель готов к дальнейшей работе!

Особенности и различия в разборке водонагревателей Аристон, Thermex и Gorenje

Каждая компания, выпуская продукцию однотипного характера, старается придать своим изделиям характерные черты, отличающие их продукцию от других производителей. Бойлеры фирм Аристон, Термекс и Gorenje тоже имеют свои конструктивные особенности и различия. Так, слой утепления между внутренним баком и обшивкой у моделей Gorenje выполнен из пенополистирола, в то время как у других фирм изоляция из пенополиуретана.

Ещё одной отличительной особенностью будет форма и способы крепления фланца. Например, в моделях фирмы Аристон это – овальная деталь, которая крепится скобой и одной гайкой. Другие производители сделали эту несущую пластину либо круглой, либо квадратной.

Герметичность здесь обеспечивают 4 или даже 6 гаек. К тому же магниевый анод у фирмы Gorenje крепится не на фланце, а сверху бака. Спорное решение, требующее дополнительных усилий, смекалки и инструментов при его замене.

Немало различий и в электронной начинке. Потому при первой разборке нужно сфотографировать все соединения проводов на телефон, чтобы во время сборки не ошибиться. В случае ошибки велика вероятность, что электроника сгорит.

Из рассмотренных компаний лишь бойлеры Gorenje собираются в Европе, два других производителя имеют сборочные цеха в России. Но качество продукции у каждой компании довольно высокое, и соответствует стоимости изделий.

Какие бы различия не применялись в рассмотренных выше моделях водонагревателей разных фирм, вся эта техника довольно хорошо справляется со своими функциями – обеспечить потребителя горячей водой. И при должном уходе может прослужить гораздо дольше предусмотренного производителем срока работы.

Чистка бойлера Аристон

Сегодняшняя статья будет о том как почистить бойлер аристон емкостью 10 л.

Дело в том, что в процессе эксплуатации в баке образуется накипь и продукты распада магниевого анода. На фото в конце статьи можно увидеть сколько всего накопилось нашем водонагревателе за 3 года эксплуатации. Я, конечно, ожидал увидеть что-то подобное, но что будет так…

Естественно, для того, чтобы почистить бойлер вы можете вызвать специалиста. Но что, как он сделает и сколько возьмет за это денег, неизвестно. Да и сделать все своими руками не так уж сложно, главное не бояться.

Подготовка к работе. Сливаем воду

Имеющийся у нас водонагреватель приведен на фото:

Это бойлер Аристон емкостью 10 л. Мне еще доводилось разбирать 30 л водонагреватель Оазис. В принципе все схоже.

Для того чтобы слить воду первым делом нужно обесточить устройство.

Затем перекрываем подачу холодной воды.

Открываем кран с горячей и сливаем воду из трубы, ее будет немного.

После этого есть два варианта:

• у вас стоит клапан;
• у вас его нет или он не работает.

Если клапан есть, то с его помощью сливаем воду, подняв флажок вверх. Думаю понятно какой. Но это очень долго.

Клапана нет, но даже если он есть я все равно сделал бы так, откручиваем его, предварительно подставив емкость для слива воды, и сливаем горячую воду, через отверстие для подачи холодной. АККУРАТНО! Если слишком горячо лучше подождите.

После того как вода слита можно приступать к дальнейшей разборке и чистке.

Как разобрать водонагреватель

Напоминаю, что испытуемый это накопительный водонагреватель Аристон, но процессы везде схожи.

Внешняя крышка крепится на одном шурупе. После ее снятия откроется вот такая картинка:

На ней видно что нужно открутить, чтобы добраться до ТЭНа.

Сперва откручиваем питание. А затем по порядку два шурупа фигурной отверткой и одну гайку ключом на 10.

Снимаете фишки со входов питания ТЭНа.

Под П-образной деталью с рисунками заземления есть еще одна гайка под ключ на 10. Открутите ее тоже и снимите прижимную жестяную полоску.

Все. Как в это нетрудно поверить ТЭН больше никак не держится. Но чтобы его снять, мне пришлось применить силу.

С помощью деревянной ручки ножа и молотка я протолкнул нагревательный элемент внутрь бака. После этого нужно снять уплотнительную резинку. Жаль я не делал фотографии в процессе разборки, но там все интуитивно понятно какую.

А потом вытаскиваете нагревательный элемент из бака, только спиралью на себя, по-другому он не вылезет.

Вы просто удивитесь картине, которая вам откроется.

Как удалить оттуда накипь, думаю, писать подробно не имеет смысла. Тут все индивидуально. Кому-то хватит просто промыть водой бак изнутри, а мне пришлось вытаскивать накипь ложкой:

Замените магниевый анод, так как он сто процентов разрушен. Надеюсь, в вашем городе с этим проблем не будет, я пока на свой не нашел. Вообще, никакой не нашел, собрал пока со старым, но вернусь к этому вопросу в ближайшее время, потому что надо.

Сборка естественно производится в обратном порядке.

Надеюсь, все понятно, ведь чистка бойлера должна производиться периодически и сделать это своими руками не так уж трудно.

Обновление от 25.01.2015: За год без анода (вернее со старым) накипи образовалось в разы меньше, но она совершенно другой структуры. Какая-то твердая. Поэтому я рад, что заменил эту деталь. Для этого пришлось заказать его в интернет-магазине. Причем доставка обошлась на 2 рубля дороже самого изделия.

Читайте похожее:

3 Комментарии

спасибо, я думал что тэн каким то образом запресован и не сьёмный, а тут просто надо вдовить и всё, спасибо за информацию!

Как правильно разобрать и почистить водонагреватель Аристон —

Главная страница » Публикации » Как правильно разобрать и почистить водонагреватель Аристон —

Накопительные водонагреватели прочно вошли в жизнь современного человека. На рынке емкостных электрических водонагревателей представлен ряд компаний с мировым именем.

Фирма Аристон – один из лидеров в выпуске современных накопительных водонагревателей. Линейка этих аппаратов сейчас значительно расширена.

Емкости баков находятся в диапазоне от 10 до 200 литров. Внутреннее покрытие бака – это результат технологических разработок каждой компании, от которого напрямую зависит долговечность всей конструкции. Здесь применяются покрытия из титана, серебра, эмали, стеклокерамики и других высокотехнологичных материалов.

Основные виды неисправностей

В процессе эксплуатации водонагревателей могут случиться несколько типов неисправностей:

перегорел ТЭН, вода не греется;

Все эти неисправности, кроме замены термостата, требуют разборки водонагревателя. Учитывая то, что нет принципиального отличия подключения накопительных водонагревателей фирмы Аристон с различной емкостью и модификацией, процесс разборки будет одинаковым.

Его можно разделить на несколько этапов:

• отсоединение электрического питающего кабеля;
• слив воды из емкости бойлера;
• демонтаж фланца и непосредственно открытие бойлера.

Отсоединение от электрической сети

Перед любой работой, связанной с электрическими приборами, необходимо сначала их обесточить.

Если водонагреватель запитан отдельным кабелем от электрического счетчика, значит, он подключен через двухполюсный автоматический выключатель и его необходимо выключить.

Если водонагреватель подключен в обычную розетку, необходимо элементарно вытащить вилку из розетки.

После этого можно спокойно приступать к разборке водонагревателя Аристон:

Слив воды из бойлера

Так как нам необходимо добраться до внутренних частей бойлера, то следующим шагом будет слив из него воды.

Если монтаж бойлера выполнялся строго в соответствии с прилагаемой к водонагревателю инструкцией, то в системе подачи холодной воды между предохранительным клапаном и баком должен быть врезан тройник с краником на ½ дюйма.

Если предусмотрительный монтажник на наружной стороне краника вкрутил штуцер, то нам остается только подсоединить шланг к этому штуцеру. Второй конец шланга опускается в ванну или унитаз и можно открывать сбросной краник.

Только предварительно на смесителе необходимо открыть кран горячей воды, чтобы уравновесить давление снаружи и внутри бойлера. В зависимости от емкости бойлера, процесс слива воды может занять от нескольких минут до получаса.

Если не повезло, и нет ни тройника, ни сбросного краника, необходимо отсоединить подводящую трубу холодной воды вместе с предохранительным клапаном. Затем надеть шланг прямо на патрубок в бойлере. После слива всей воды можно приступать к демонтажу фланца.

Демонтаж фланца и открытие бойлера

Во всех модификациях водонагревателей Аристон крышка – фланец – имеет овальную форму. На этом фланце установлен ТЭН, магниевый анод и трубка для термостата.

По периметру фланца на него одета резиновая прокладка. Фланец крепится П-образной планкой на одной гайке.

Открутив эту гайку, можно небольшими усилиями втолкнуть фланец в бойлер, затем, повернув его, вытащить наружу. Все – разборка водонагревателя окончена.

Можно приступать к чистке нагревательного элемента, замене магниевого анода, чистке внутренней поверхности бака от накипи.

Специалисты рекомендуют: не стоит прилагать чрезмерных усилий при чистке бака, т.к. его стенка со временем становится тоньше из-за коррозии, и тонкий слой накипи лучше не трогать.

Необходимо убрать весь мусор, скопившийся в бойлере, почистить ТЭН от накипи и заменить магниевый анод. Многие советуют заменять прокладку через год-два, однако, если она не потеряла своей эластичности и прочности, можно ее не трогать, – к тому же, достать ее не так просто и стоит она дорого.

После всех профилактических работ можно приступать к сборке в обратном порядке.

Эксплуатация водонагревателей предусматривает их регулярное обслуживание и разборку для замены ТЭНА, магниевого анода, чистки внутренней поверхности бойлера.

Все работы по монтажу и разборке бойлера Аристон при наличии определенных навыков и инструмента может выполнить каждый человек без специальной квалификации.

Смотрите видео, в котором обстоятельно показано, как разобрать и почистить водонагреватель Аристон на примере другой марки:

Похожие записи:

Газовая колонка Neva 4511 – все тонкости эксплуатации Как правильно разобрать водонагреватель Термекс своими руками Технология изготовления самодельного проточного водонагревателя Установка газового водонагревателя Аристон – порядок действий
