Змеевик для печи: способы подключения, разновидности, принцип работы

Теплообменник для банной печи: виды и особенности

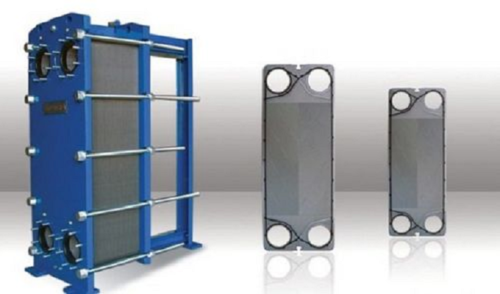

Теплообменники – устройства, в которых тепло передается от одного вещества другому. В банных печах энергия горячего воздуха передается воде, которая находится внутри. Второе название таких устройств – водяной контур. Сами эти устройства могут быть разных форм и типов. Использоваться могут как для организации водяного отопления, так и для получения горячей воды.

Для нагрева воды в банных печах чаще встречается небольшой бак или металлическая изогнутая труба (змеевик), расположенные внутри топки, но не имеющие непосредственного контакта с огнем. Есть еще один вид – водяные рубашки.

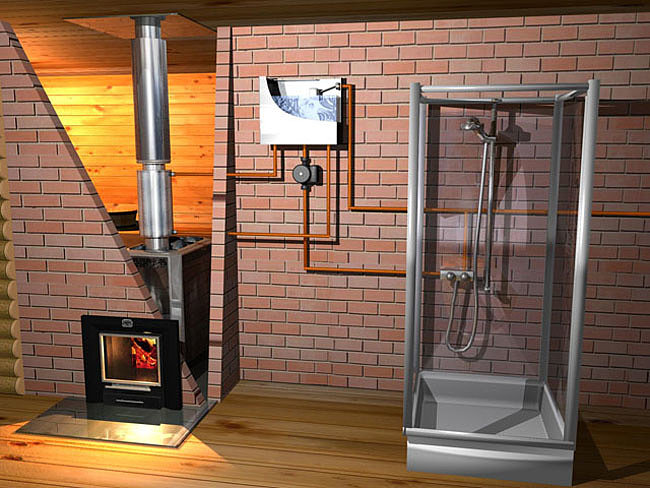

Печи для бани с теплообменником могут не только греть воды для душа, но и для водяного отопления

Принцип работы водяного теплообменника строится на том факте, что вещество (в данном случае вода) более высокой температуры поднимается вверх. Так как система представляет собой замкнутый контур, то происходит постоянный круговорот воды: горячая поднимается вверх по одной трубе, на ее место приходит холодная по другой. Таким образом, постепенно происходит повышение температуры во всей системе. Время нагрева при этом зависит от многих факторов:

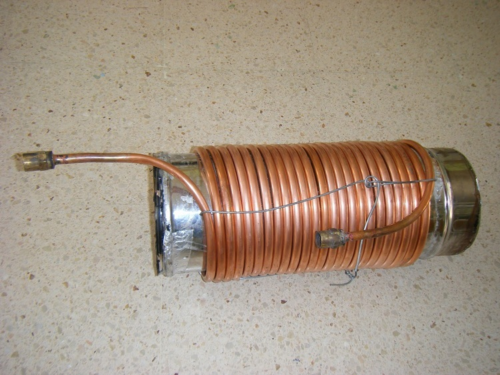

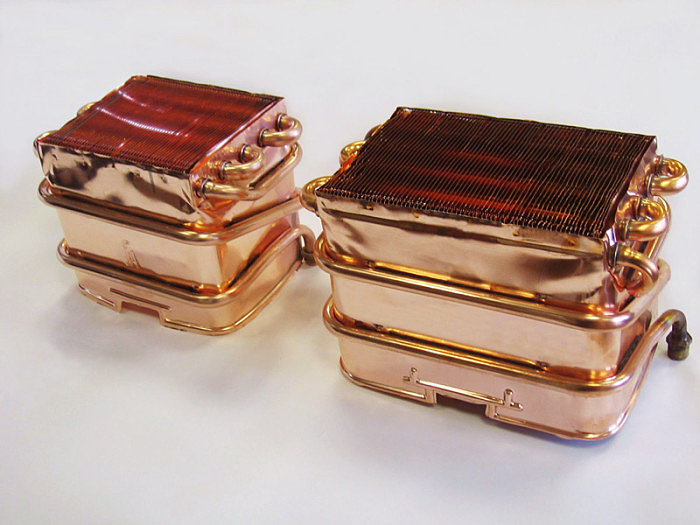

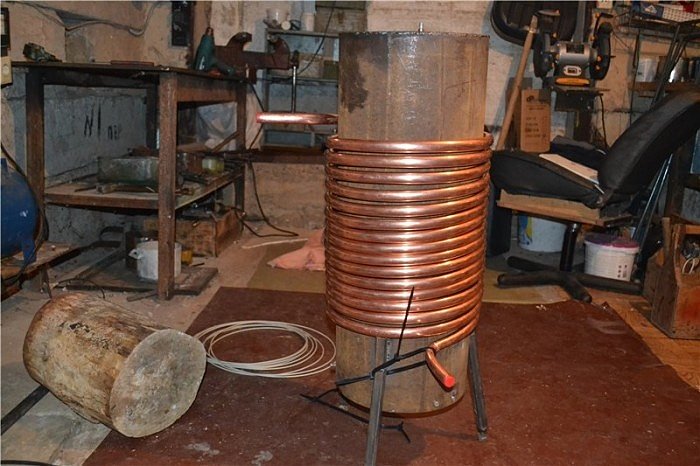

Теплообменник-змеевик из меди

  • от исходной температуры (зимой, когда жидкость холодная времени требуется больше);
  • объема воды в системе;
  • мощности печи и интенсивности горения.

Змеевик для печей

Один из самых простых в изготовлении теплообменников – змеевик. Все что нужно – найти трубу из достаточно пластичного металла. Чаще всего используется медь или алюминий, так как оба металла стойки к коррозии и легко гнутся. Затем труба изгибается, причем форма в принципе может быть любая.

Для того чтобы вода активно двигалась самотеком (без насоса) общая протяженность змеевика не должна превышать 3 метров (это с учетом соединения до выносного бака). Создавая свой теплообменник, «примеривайте» его к печи: он не должен соприкасаться с открытым пламенем, а нагреваться должен раскаленным воздухом. На концах нарезается наружная резьба, к которой затем подсоединяются через фитинги выносной бак.

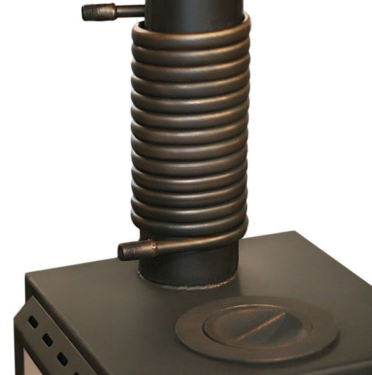

Змеевик может располагаться не только внутри топки, но и снаружи. Обматывать печку вряд ли стоит, а вот металлический дымоход греть воду будет достаточно эффективно. Ведь если печь без камеры дожига, то температура на выходе топки может быть до 500 о С. Пример такого теплообменника на трубе смотрите на фото.

В самом простом варианте теплообменник может иметь вид подковы. Тогда использовать можно и нержавейку – так ее можно согнуть. Например, на видео ясно видна подобная форма, которую использовали в печи для бани «Витра» (видео о том как перенести теплообменник в печи Vitra с левой боковой панели на правую ищите в конце статьи).

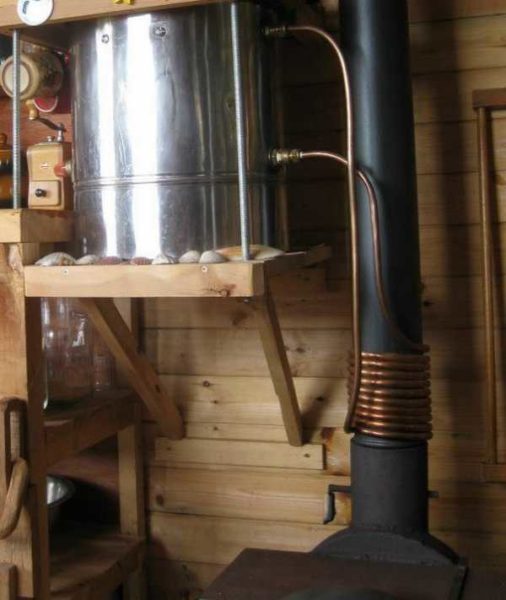

Простейший вид теплообменника для банной сети — изогнутая трубка с резьбой на концах

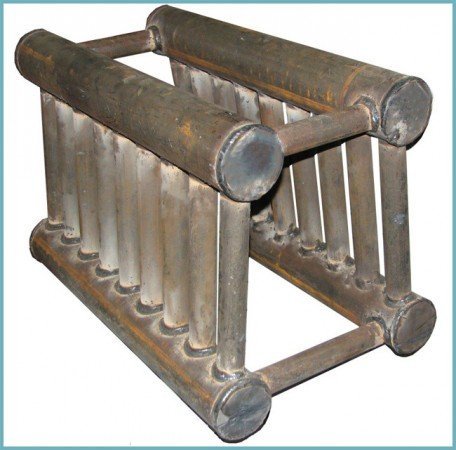

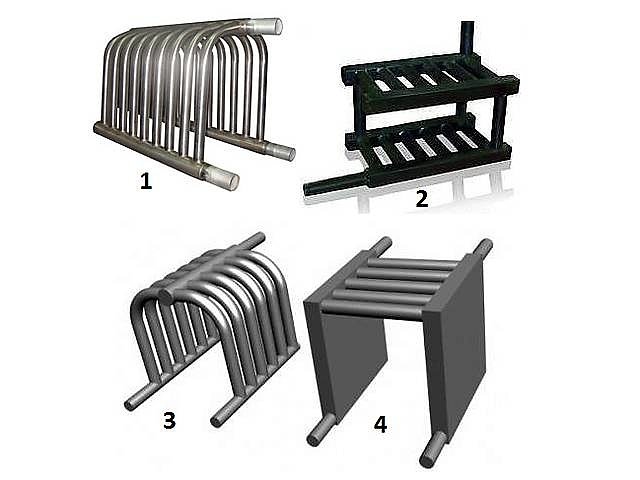

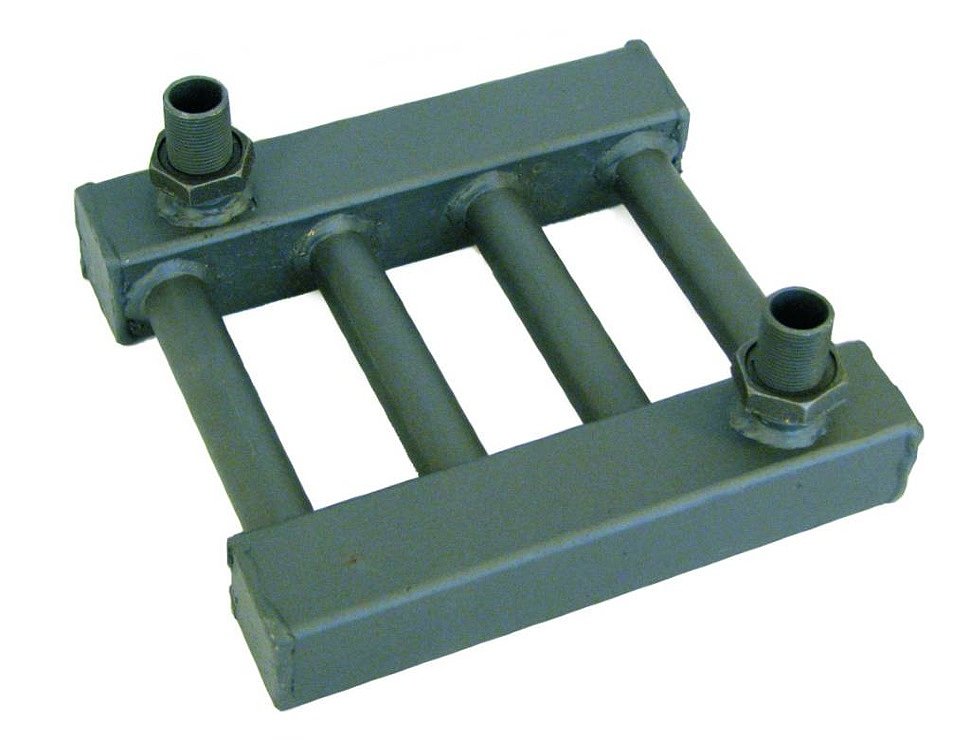

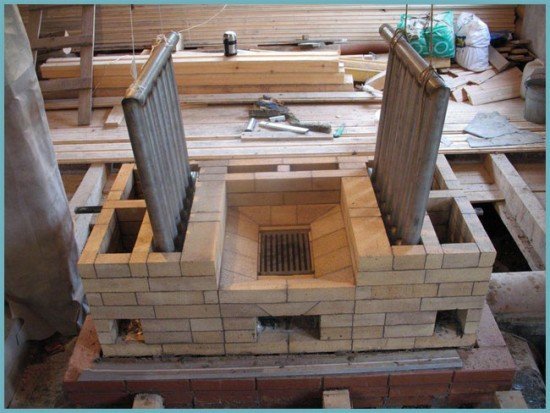

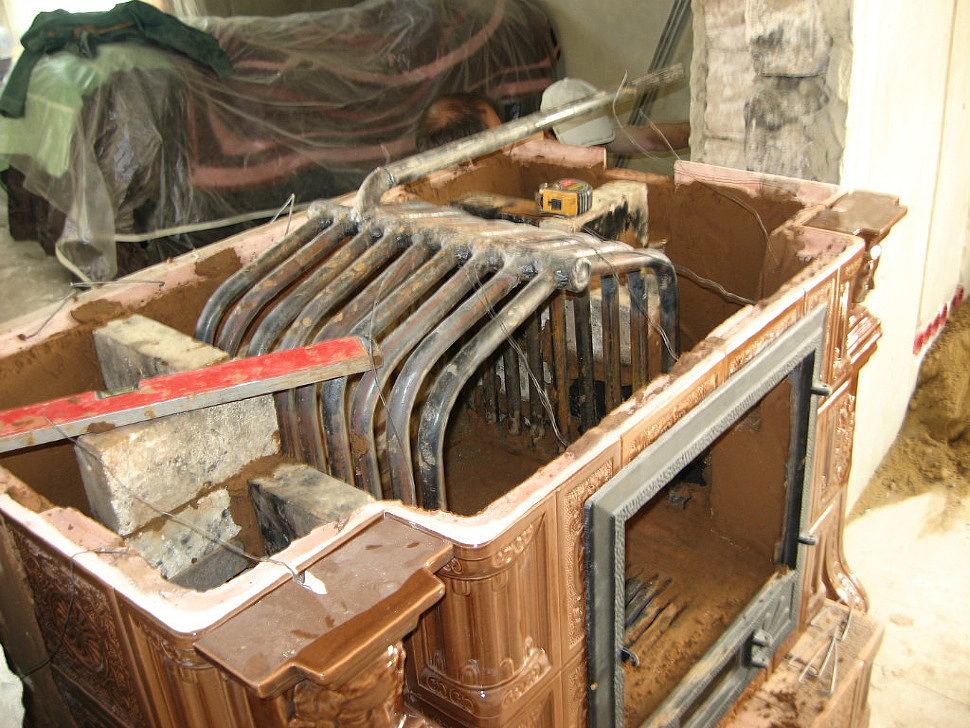

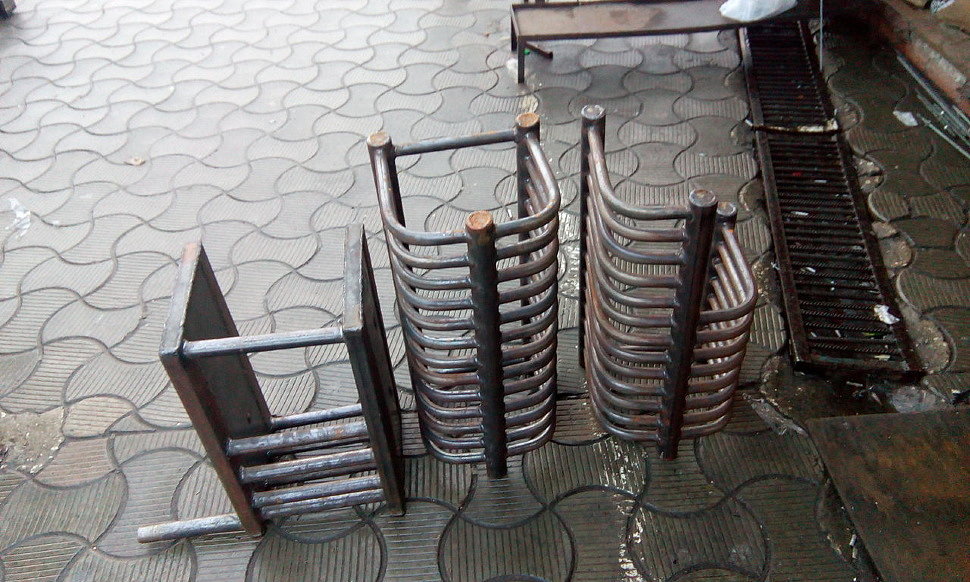

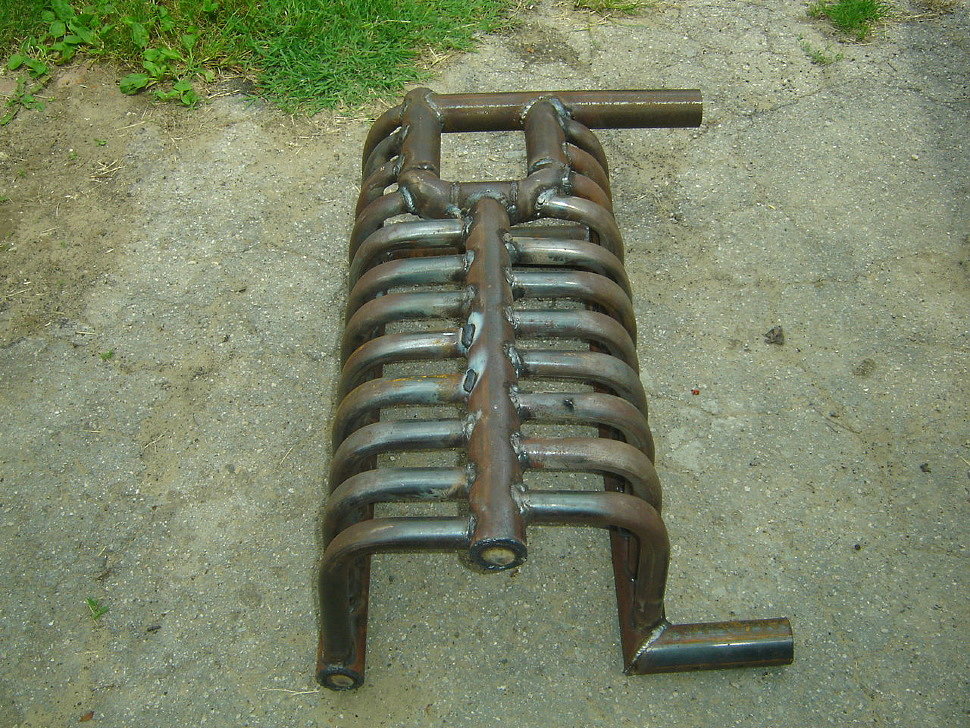

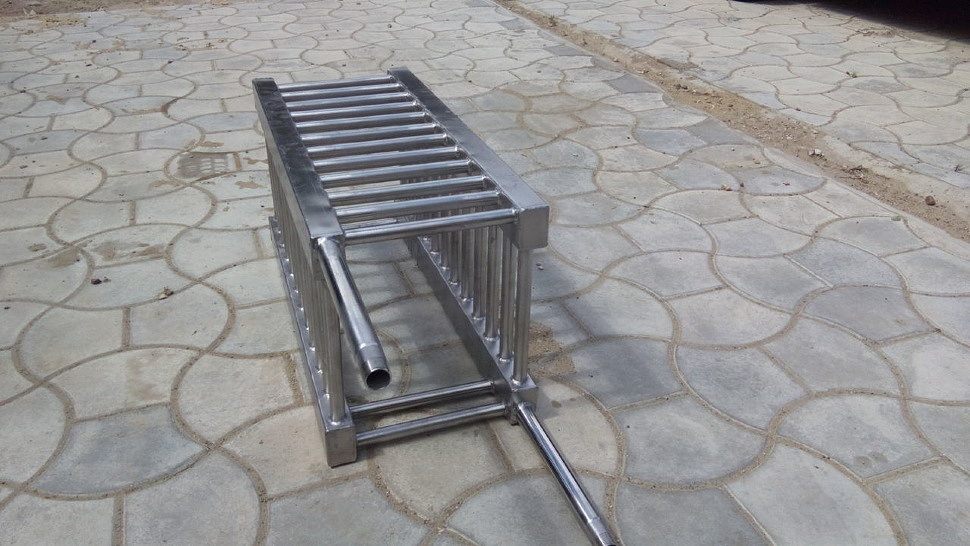

Один из видов змеевика – регистр. Это, как правило, сварная конструкция из труб, которая часто чем-то напоминает отопительные. Регистр для банной печи чаще всего варят из нержавейки, так как только она может длительное время переносить жесткие условия эксплуатации. Сварные конструкции имеют большой размер и вес, и потому их чаще устанавливают кирпичных печах. В железной печи не всегда можно найти место для размещения небольшой трубки-теплообменника, не то что громоздкой сварной конструкции. А при проектировании кирпичных банных печей можно выделить место и под регистр.

как составить доверенность на представление интересов физического лица в Росреестре

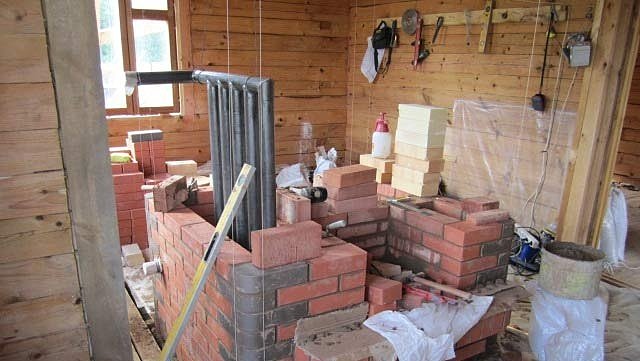

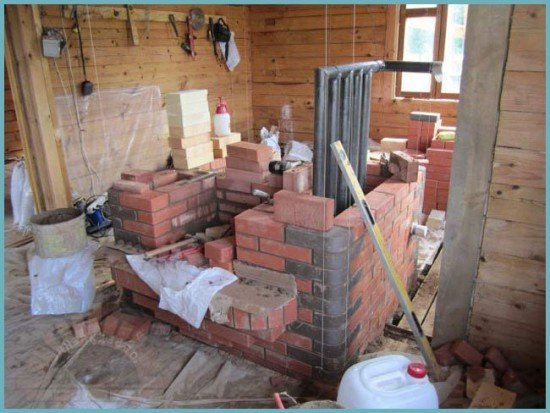

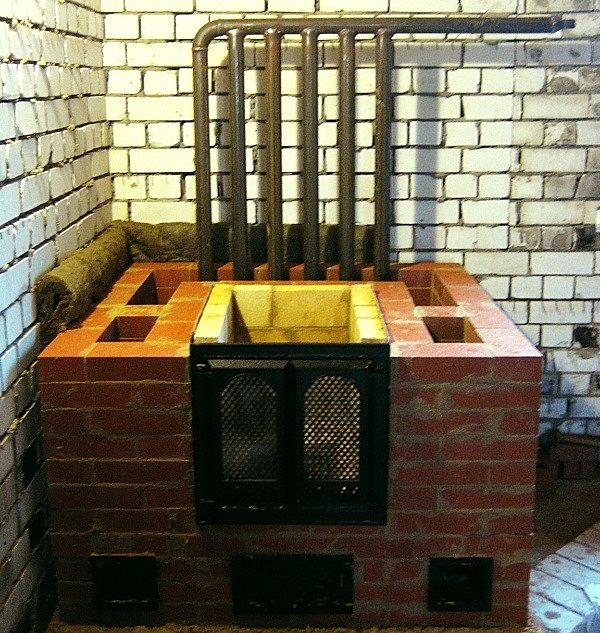

Теплообменник-регистр. Такой в готовую металлическую печь не поставишь. Это вариант или для самодельной железной печи или для кирпичное (скорее так судя по размерам)

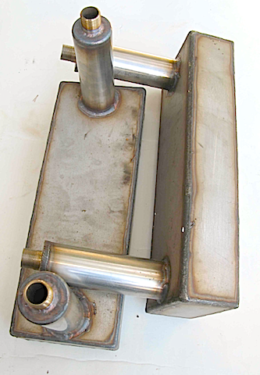

Иногда теплообменник выполнен в виде небольшой емкости с водой (объем до 3-х литров), который также располагается внутри топки без непосредственного контакта с огнем. Принцип его работы ничем не отличается от других. Чтобы служил такой бачок-теплообменник дольше, при изготовлении своими руками, постарайтесь сделать конструкцию так, чтобы было как можно меньше сварных швов. Например, возьмите лист нержавейки (толщины 1-2 мм достаточно) и на листогибе придайте требуемую геометрию. На корпусе шов будет всего один, плюс приварены будут боковые панели и входные патрубки.

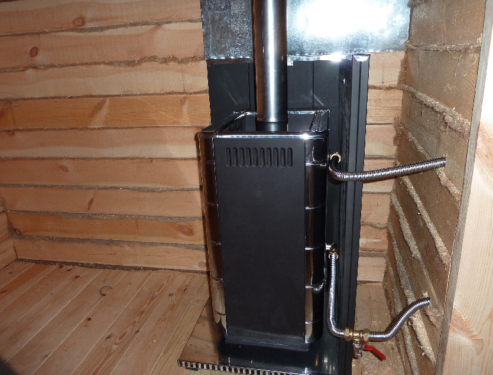

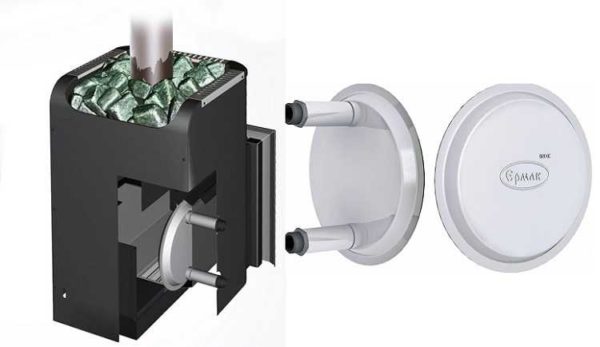

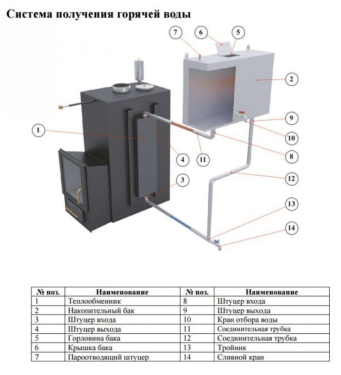

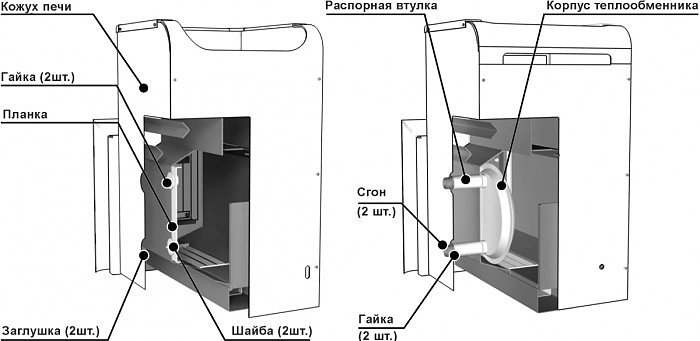

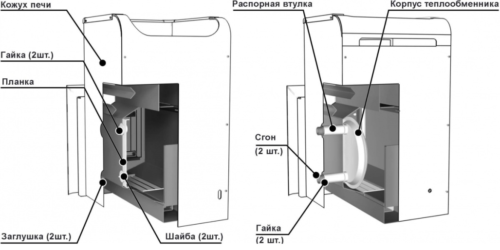

Теплообменник для банной печи фирмы «Ермак» — уникальная конструкция

Изготавливая любой из теплообменников, расположенных внутри топки, нужно помнить, что отбирать без ущерба для обогрева помещения они могут не более 10% мощности печи. Так что чересчур большие регистры делать нерационально. Их и разместить сложно и они отрицательно скажутся на температуре воздуха в парной. Лучше рассчитать систему так, чтобы можно было за все время посещения бани подогреть воду несколько раз: вам ведь не нужны сразу 150 литров кипятка? Сначала надо немного горячей воды чтобы запарить веники, потом чуть больше, чтобы помыться перед парилкой, и затем еще некоторое количество, чтобы ополоснуться. В результате, нужны, может и 150 литров горячей воды, но порциями. Так зачем делать систему на 150 литров и ждать несколько часов, пока она будет приемлемой температуры, если можно сделать бак на 50-70 литров и несколько раз нагреть в нем воду, которая будет расходоваться по мере необходимости…

Водяная рубашка

Просто реализуется еще один теплообменник – водяная рубашка (водяной контур) на трубу. На участок дымохода наваривается труба большего диаметра с двумя патрубками для подачи/отведения воды. Принцип работы все тот же: горячая вода подымается вверх, вниз поступает из выносного бака более холодная вода.

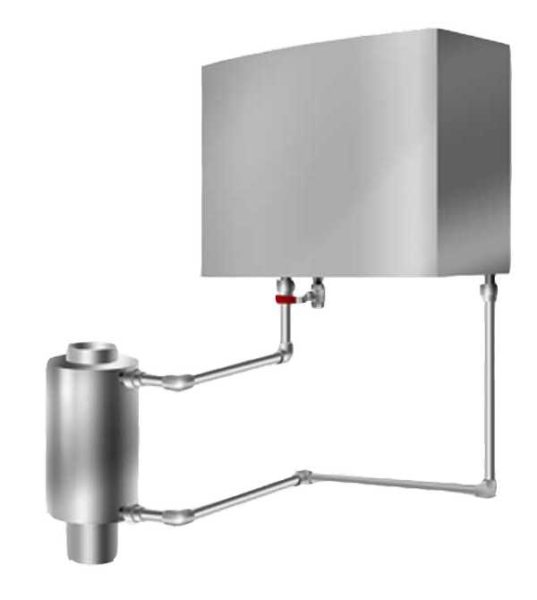

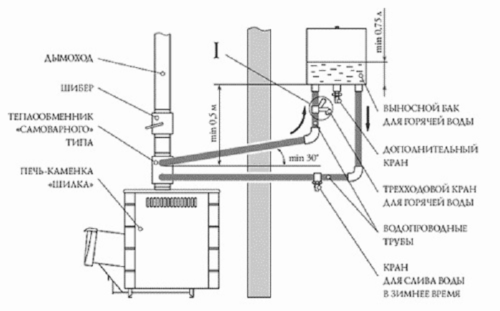

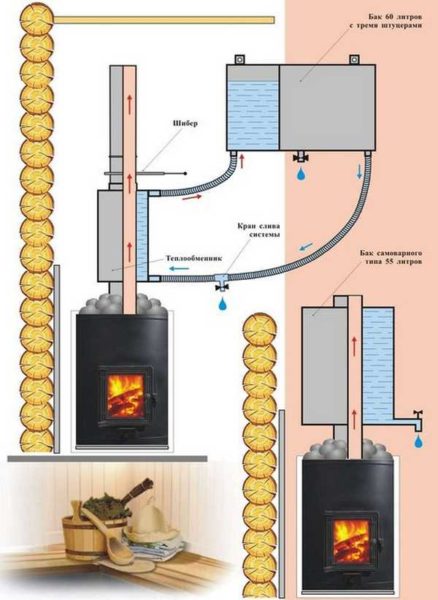

Принцип организации водяной рубашки на трубу и ее подключение к выносному баку

Этот способ более привлекателен по нескольким причинам:

  • нагрев происходит за счет тепла, которое раньше просто улетало;
  • сделать такой теплообменник своими руками несложно, хотя есть и фабричные варианты;
  • установить можно на любой металлический дымоход и для этого не нужно разбирать печь и делать в ней отверстия;
  • теплообменник на трубе предупреждает проникновение газов из дымохода в помещение.

Все эти плюсы делают такое устройство достаточно привлекательным. Но есть у такого решения и минусы:

  • требуется полная герметичность швов;
  • при добавлении холодной воды может образовываться конденсат;
  • заливать воду в разогретую систему нельзя – может из-за разницы температур порвать стенки дымохода.

Водяной контур на печь делается аналогично, но в этом случае в емкость с водой строится вокруг корпуса. Практически всегда такой теплообменник делают на круглые печи. Во-первых, можно подобрать трубу большего размера и приварить дно и верх, что вряд ли удастся с прямоугольными печами, и во-вторых, по кругу вода движется легко и система эффективна, чего тяжело добиться при квадратном кожухе.

Теплообменник открытого сифонного типа

Очень интересный и эффективный вариант нагревать воду на печи, но, к сожалению, не очень распространенный. В печь вваривается наклонная труба, запаянная на конце. Ее второй конец — открытый срез — приварен в нижней части бака с водой. Когда вода налита в бак, часть ее попадает в трубу, расположенную в печи, где она нагревается вплоть до кипения. Выделяющийся при кипении пар пузырьками поднимается вверх. Попав в холодную среду пузырек лопается, передавая значительную часть тепла окружающей воде. Кроме того перенос тепла происходит за счет все той же конвекции (движения горячей воды вверх, а холодной вниз).

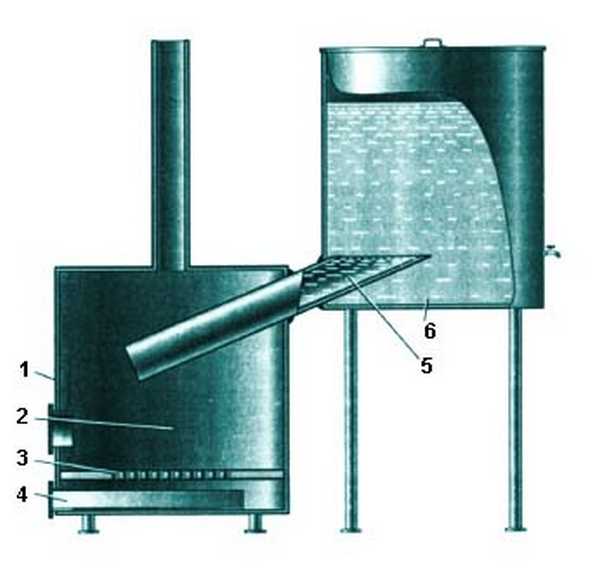

Сифонный теплообменник. Эффективный вариант, но редко используется

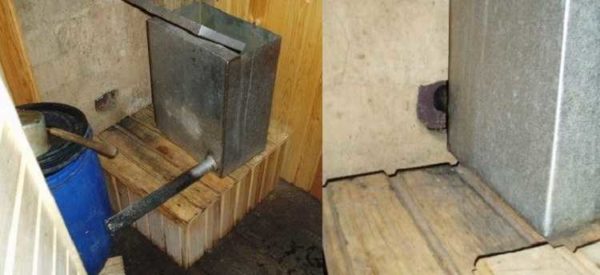

Одно из практических воплощений такого теплообменника представлены на фото. Конструкция несколько изменена, но принцип остался тот же.

Теплообменник для банной печи сделанный своими руками

В этом варианте бак располагается на подставке в соседней комнате. В стене и в одном боку печи проделано отверстие (печь стоит боком). Длина трубы такая, что она чуть не достает до противоположной стенки топки. Труба на конце запаяна, отверстие в печи немного большего размера, чем диаметр патрубка, не заизолирован и не уплотнен. Входное отверстие расположено достаточно низко – прямо на этот необычный теплообменник накладываются дрова, а затем после прогорания при необходимости на нее нагребаются угли.

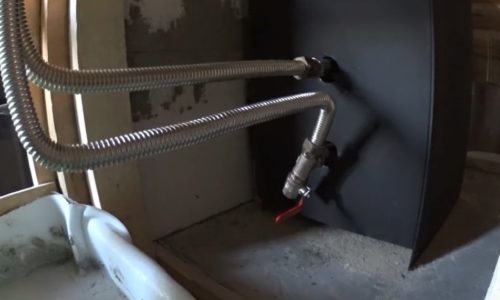

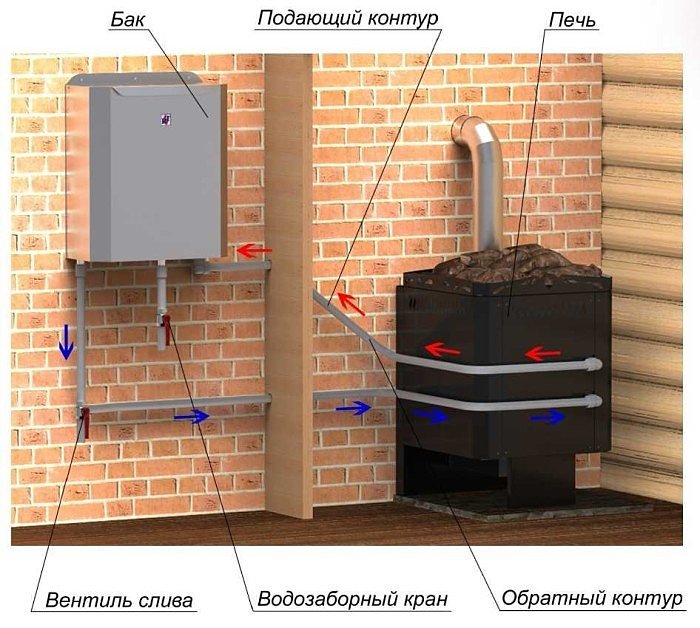

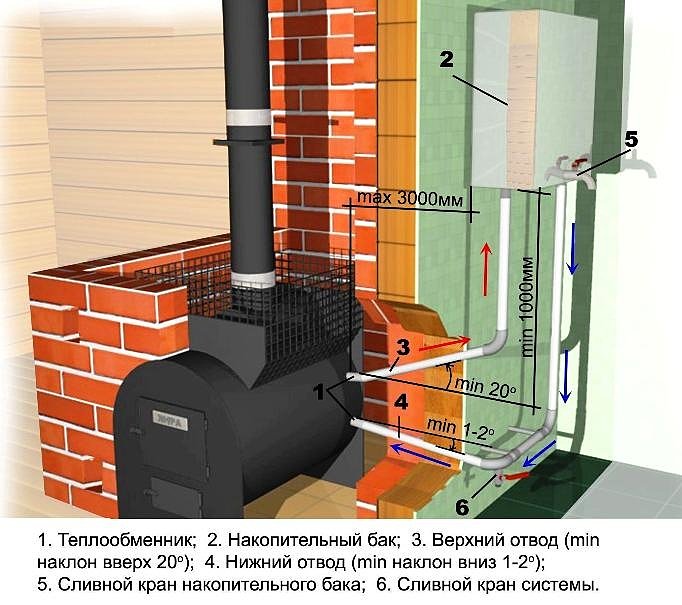

Как соединить теплообменник с баком для воды

Владелец такого водяного теплообменника сифонного типа уже более 6 лет использует данный агрегат. Говорит, что дым не попадает в помещение. Иногда, если в парилку чересчур резко закрыть дверь, может небольшая порция дыма вырваться, но это случается очень редко и не приносит каких-либо неприятностей. Бак не рекомендует делать большим – удобнее несколько раз заливать воду, чем ждать, пока нагреется большой ее объем. Бак на фото имеет объем порядка 50 литров.

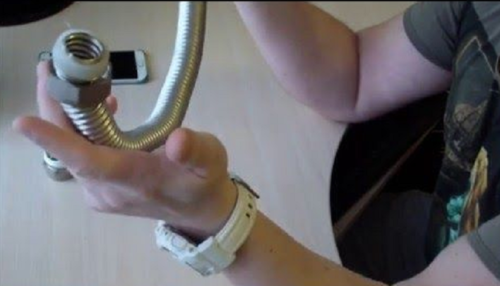

Чем и как соединять выносной бак и теплообменник

Хотя температура воды в теплообменнике при любой его конструкции не поднимается выше 100 o C, патрубки могут нагреваться до более значительных температур – они контактируют со стенкой печи. Потому желательно примерно 40-50 см от них устанавливать металлические трубы. Наверное, все та же нержавейка будет предпочтительнее: черный металл будет ржаветь, медь и алюминий – возможно, но достаточно проблематично. Далее можно использовать металлопластиковые трубы для горячей воды, возможно использование гофрированных или гибких шлангов в обмотке (которыми подключают бойлеры). Диаметр — дюймовые или ¾ дюйма. Меньший нежелательно – вода будет плохо циркулировать: в теплообменнике будет кипеть, а в баке останется холодной.

Для уплотнения резьбовых соединений применяйте специальные средства, которые выдерживают высокие температуры (например, тангит). При использовании фитингов стандартные прокладки заменяйте самодельными из паронита.

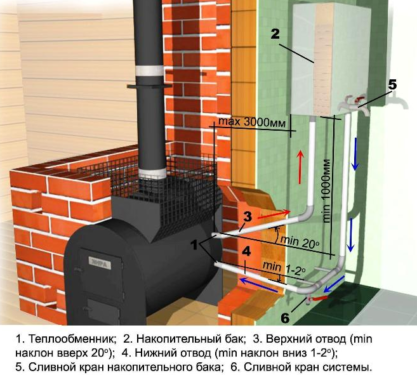

Подсоединяя теплообменник на трубе или в печи с выносным баком, обязательно сделайте в самой нижней точке системы кран для слива. Он пригодится, когда будете консервировать систему на зиму: чтобы все не разорвало от замерзшей воды, ее (воды) не должно остаться ни капли. Если же баня у вас отапливаемая, кран все равно нужен — если вода застаивается, она приобретает неприятный запах.

Еще один нюанс: трубы на горизонтальных участках должны иметь небольшой уклон в сторону печи. Нюанс небольшой, но на работоспособности системы сказывается очень сильно. Потому обеспечьте небольшой наклон (1-5 градусов).

Змеевик для печи: способы подключения, разновидности, принцип работы +Видео

Печь считается традиционной конструкцией для обогревания зданий. Но если она установлена в большом доме с несколькими этажами, то ее мощности может быть недостаточно для равномерного прогревания всех комнат. Выходом здесь может быть змеевик для печи, который еще называют теплообменник.

Его подключают к прибору обогрева, затем он проводится по каждому помещению и тем самым обеспечивается идеальное и одинаковое прогревание всего строения.

Общие сведения Принцип работы

Змеевик считается прибором непрямого нагревания воды. Его работа заключается в циркуляции жидкости в замкнутом контуре системы посредством естественной конвенции. В процессе воздействия тепла происходит нагрев воды. При этом горячий слой поднимается наверх, а холодный занимает его место. Процесс перемешивания воды тепловым воздействием имеет название циркуляции. Нагревшийся теплоноситель поднимаясь передает воде свое тепло. Причем печь здесь не служит теплообменником,т.к. ей создается тепло.

Функции змеевика

Змеевик или теплообменник чаще применяется для создания еще одного нагревающего контура, без которого сгораемое топливо начинает нагревать стены печи, которые, в свою очередь, при взаимодействии с воздухом начинают отдавать свое тепло, но оно по газоотводной трубе будет просто улетать.

Посредством змеевика происходит отдача лишнего тепла из воздуха циркулирующей воде, чем повышается экономичность благодаря получению двойного коэффициента на 1 ед. топлива. Теплообменник применяется в печках бань, домов, гаражей. И везде выполняемая функция будет разной -нагревание воды в душе, отопление помещений и т. п.

Разновидности

Змеевики различаются по конструкции, по материалу изготовления, а также местом расположения в системе.

Существуют следующие виды:

  • Змеевик в виде спиральной трубы. Этот тип встраивается непосредственно в резервуар, в котором находится жидкий теплоноситель. Концами эта труба развальцована в стенки, благодаря чему происходит циркуляция теплоносителя внутри и нагревание им воды в емкости. Если правильно рассчитать длину змеевика, подобрать материал, из которого он будет изготовлен, количество его колец, вполне возможно ускорить процесс нагревания воды. При оставлении части змеевика в открытом состоянии, можно увеличить прогревание помещения.

  • Змеевик с баком. Емкость с трубой змеевика проводится в максимальной близости от топки. Здесь важно строгое соблюдение уклона проводимой трубы для того, чтобы проходила естественная циркуляция. Иногда для этого устанавливается электронасос. Как правило, этот вид используется при создании отопительного контура. Благодаря тому, что нагрев воды происходит при прохождении по трубе, огибающей топку, повышается скорость нагревания.
  • В виде трубной доски, состоящей из 2 герметичных баков и множества маленьких труб. Баки располагаются по разным сторонам топки и связываются трубами. Теплообмен происходит в точках соединения. Такие конструкции применяются для отопления больших помещений, в том числе и многоэтажных зданий.

Важно: При эксплуатации этого типа теплообменника необходимо учитывать химический состав воды, т. к. при образовании большого количества накипи может происходить прорывание стенок.

  • В виде водяной рубашки. Конструкция представлена двумя герметичными резервуарами, располагаемыми один в другом. Этот вид эффективен и прост в использовании. Благодаря тому, что теплообмен протекает стремительнее.

Материалы

Змеевик может быть изготовлен из следующих материалов:

  • меди. Это самый оптимальный материал для теплообменника. Так как медь очень пластична, трубка может изгибаться и принимать любую форму. Также обладает высоким коэффициентом теплопроводности, превышающий 380. Однако, медь не очень стойкая к жару и достаточно дорогостоящая;

  • нержавейки. Этот материал также обладает достаточной пластичностью, стойкий к температурным колебаниям, но ее теплопроводность ниже;

Заметка: Оцинкованную сталь нельзя применять при нагревании,т.к. нагреваясь она начинает выделять ядовитые соединения.

  • Металлопластика. Считается легкодоступным и практичным материалом, но не отличается высокой теплопроводностью, которая в два раза ниже меди. Однако, металлопластик обладает долговечностью и стойкостью к температурным колебаниям.

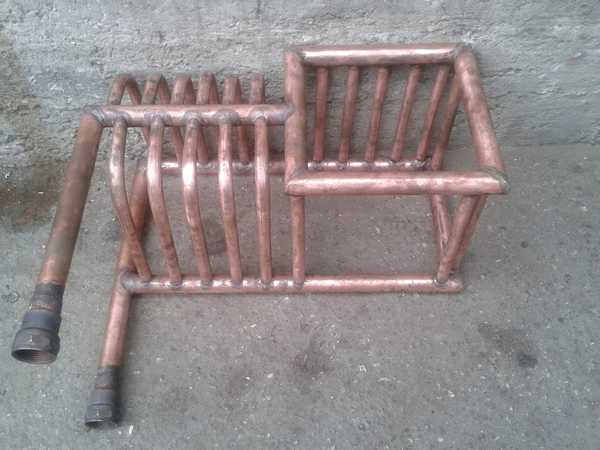

Чаще других используют трубы из меди для изготовления змеевика. К таким трубам легко присоединят разнообразные фитинги.

Как уже говорилось ранее, теплообменник монтируется в топке, от него отходят трубы по которым передвигается вода. При устройстве печи для отопления и приготовления пищи подойдет использовать змеевик в баке из металла из труб. Благодаря извилистой поверхности обеспечивается быстрое нагревание, однако для их изготовления и очищения от продуктов горения потребуется помощь специалиста.

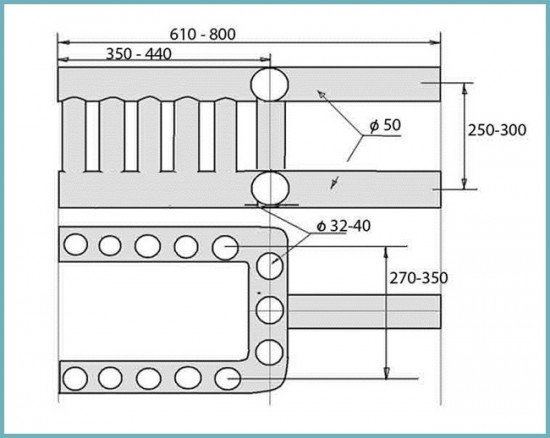

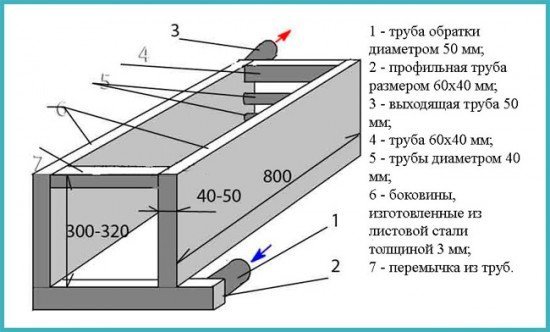

Для конструкции используют 50 мм п-образная труба. Если в печи не предусмотрено варочное место, то на верхней части змеевика приваривают дополнительные маленькие трубки.

Змеевик из стальных листов используется, в основном, в печках только для обогрева строения. Изготавливаются из 0,5 см металлического листа, отрезков прямоугольных труб 40*60 мм и круглых трубок такого же размера для подведения воды.

Благодаря установке водного контура в печное отопление можно добиться повышения эффективности топливного расхода. При сгорании теплоносителя его энергия идет на нагревание корпуса, дымового канала и стен, и, в то же время, обеспечивается высокая температура циркулирующей воды в трубах.

Можно выделить следующие преимущества:

  • Легко сделать самодельный змеевик для кирпичной печи;
  • возможность комбинированного обогрева посредством теплых паров воздуха от печки и горячей воды в батареях;
  • больший выбор топлива.

На что ориентироваться при выборе

Конечно основополагающая роль всегда отдается цене продукта. Выбор материала во многом влияет на конструкцию системы. Дальше стоит вопрос о возможности изготовления.

Конечным этапом будет месторасположение печи. И здесь важно учесть конечную цель — нужна ли отопительно-варочная печь либо отопление для дома, печка для бани или отопление гаража. Любой из вариантом нужен свой подход.

Заметка: Нужно конкретно определиться с такими нюансами, как: какую площадь необходимо отопить, будет ли там параллельно снабжение горячей водой, какое количество топлива можно расходовать и т. п.

Поэтому, выбирая подходящий вариант конструкции вы ориентируетесь на финансовое положение, доступность материала, нужду.

Так, например, для бани потребуется комплексный вариант. Здесь главной задачей является прогревание 2 помещений и нагревание воды (парилка, предбанник и душ). Так, наиболее подходящим для этого будет змеевик для печи и нагревания воды.

В деревянных домах, как правило, используют универсальную конструкцию отопительно-варочной печи. Самым распространенным типом считается змеевик с емкостью. Он прост в использовании и способен решать много задач таких, как отопление, нагрев воды и готовка еды.

Для отопления гаража отлично подойдет самодельный горизонтальный теплообменник из подручных средств. Здесь могут быть использованы автомобильный радиатор, старая чугунная батарея и т. д.

Элементы конструкции

Для того, чтобы создать полноценное отопление строения, необходимо использовать целостную систему. В которую входят металлическая емкость и подключенные к ней патрубки, не контактирующие напрямую с открытым пламенем. Печное оборудование нагревает воду, которая по змеевику перемещается по всему дому, обогревая его.

Тут крайне важным является качество и правильно подсоединить устройство к печи.

Выделяют несколько видов подключения змеевика:

  • Снаружи. Здесь змеевик представлен отдельной емкостью, в котором находится вода. В емкости располагается часть отводящей трубы для продуктов горения. Монтаж этого устройства тяжелый и лучше воспользоваться помощью специалистов. Но является достаточно легким в эксплуатации. При образовании налета на стенках или в случае протечки, оно с легкостью может быть демонтировано.
  • Внутри. Для этого варианта будет необходимо специальное оборудование, которое устанавливается непосредственно внутри печи и соединяется со змеевиком, проложенным по всему периметру дома. Это лучше производить еще на этапе строительства печки, т. к. после завершения строительства его будет не просто достать.

Основные нюансы создания змеевика своими руками

Есть некоторые правила, которые следует учитывать при самостоятельном создании змеевика:

  • В теплообменнике могут образовываться пустоты, которые не должны быть больше пяти миллиметров. В противном случае, путем воздействия горячих паров газа от печи возможно закипание воды в устройстве;
  • Для змеевика берутся трубы более трех миллиметров толщиной, иначе при меньшем размере стенок трубы может происходить прогорание элементов;
  • При внутреннем расположении устройства между отделением топки и устройством теплообменника нужно оставлять зазор в двенадцать миллиметров для восполнения возможного экспансии частей из металла в процессе нагревания воды.

Особенности использования

Чаще всего печка в доме служит только для отапливания помещений. Также многие используют ее и для обеспечения горячей водой. И здесь к теплообменнику должно поступать до десяти процентов от всего вырабатываемого печным отоплением тепла.

Для изготовления змеевика нужно использовать только качественные трубы подходящего диаметра, только тогда будет обеспечиваться оптимальное обогревание всех комнат дома. Этот вопрос очень ответственный. Также как и выбор материала, который обязательно должен быть стойким к повышенным температурам.

Применение змеевика это самое целесообразное и оптимальное речение для отопления большого дома с печным отоплением.

Устройство теплообменника для печи своими руками

Традиционно для отопления частных домов используются печи. Однако в силу конструкционных особенностей или увеличения площади помещения их мощности бывает недостаточно для эффективного обогрева всего строения. В таком случае приходится искать пути для повышения теплоотдачи при тех же затратах. При желании можно сделать теплообменник для печи своими руками. Это значительно повысит уровень теплоотдачи.

Выбираем материал

Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:

  • медные с коэффициентом теплопроводности 380;
  • стальные с коэффициентом теплопроводности 50;
  • металлопластиковые с коэффициентом теплопроводности 0,3.

Медный или металлопластиковый?

При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.

Именно поэтому для изготовления змеевика лучше всего использовать отожженную медную трубу.

Такой материал отличается достаточной пластичностью, а потому ему легко можно будет придать желаемую форму, например, путем гибки. К медной трубе легко подсоединяется резьбой фитинг.

Ищем подручные средства

Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:

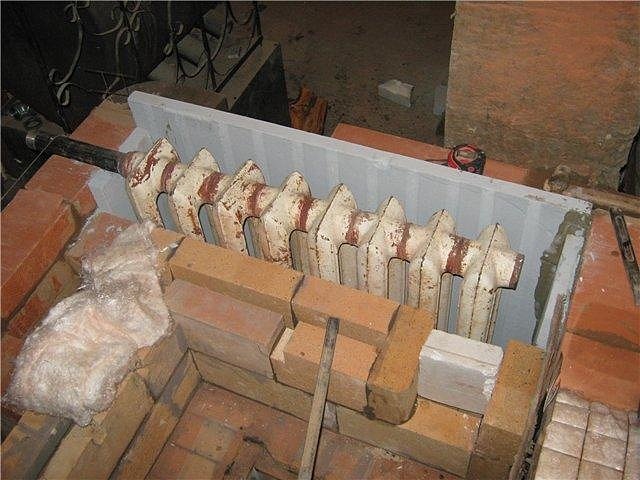

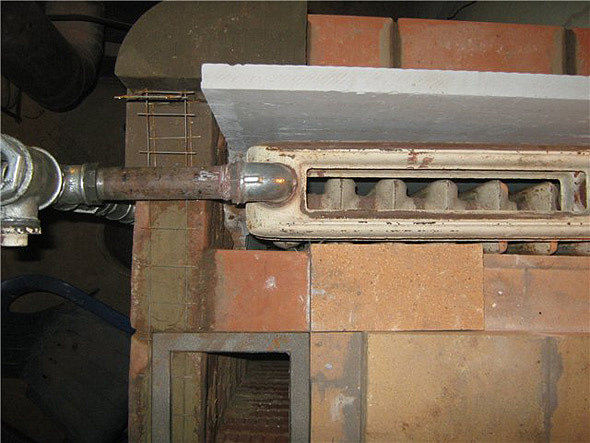

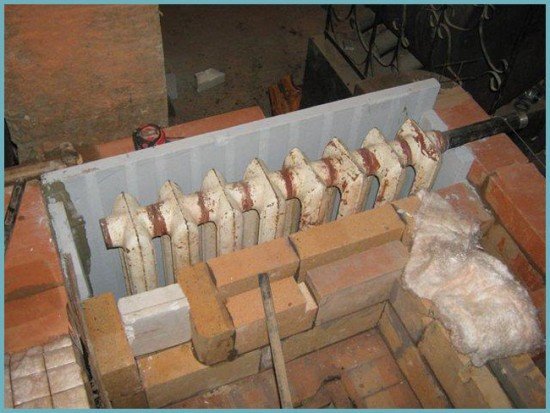

  • любым радиаторам отопления, не имеющим течи;
  • полотенцесушителям;
  • радиаторам от автомобилей и другим похожим по конструкции изделиям;
  • проточным водонагревателям.

Конструктивные особенности

Чаще всего в качестве теплообменника выступает металлический бак емкостью до 5 литров с вмонтированными патрубками. Непосредственный контакт с огнем отсутствует. Прибор позволяет нагреть холодную воду, которая затем поступает в радиаторы или съемный бак большей емкости, расположенный в этой же или соседней комнате.



В результате, протапливая печь в одной комнате, можно будет обогреть и другую. По своему конструктивному исполнению теплообменник для печи может быть внешним и внутренним.

Внешний

Такой тип очень напоминает резервуар, заполняемый теплоносителем. Внутри емкости располагается часть трубы, используемая для отвода продуктов горения. По своему конструктивному исполнению внешний теплообменник более сложный, чем внутренний, так как предъявляет повышенные требования к выполнению сварочных работ.



Однако его техническое обслуживание осуществлять намного проще. При необходимости резервуар может быть демонтирован с целью удаления накипи или устранения протечки.

Внутренний

Монтируется над топкой прямо внутри печи. Отличается простотой монтажа, но при необходимости проведения технического обслуживания могут возникнуть определенные трудности. Особенно если печь выложена из кирпича.



Чтобы этого избежать, в момент разработки конструкции стоит позаботиться о ремонтопригодности будущего теплообменника.

Выбираем конструкцию прибора

Выбирая подходящий теплообменник для печи, стоит стремиться к тому, чтобы общая площадь поверхности готового изделия была наибольшей. Это позволит обеспечить наиболее эффективный обогрев помещения.

Змеевик

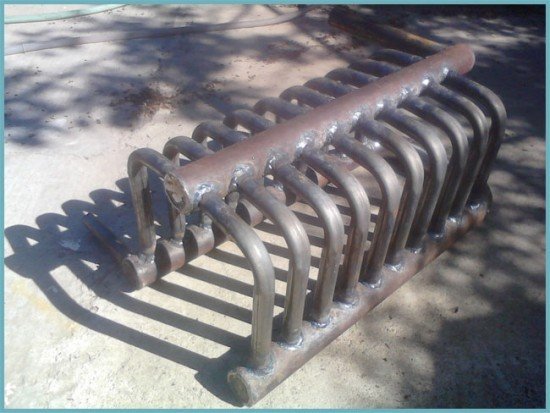

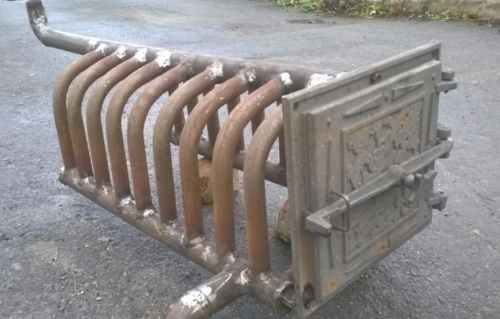

Наибольшее распространение получили регистры (змеевики). Такие теплообменники варят из гладкостенных труб диаметром 40 – 50 мм. Внешне они напоминают решетку характерной Г-образной формы. Для их изготовления можно использовать не только круглые, но и профильные трубы с близкой площадью поперечного сечения.



Обратку и выход горячей воды можно располагать как с одной стороны регистра, так и с разных.

Вариант выхода определяется конструктивными особенностями самой печи и схемой разводки труб в системе отопления.

Следующими по популярности можно назвать прямоугольные или цилиндрические баки, внутри которых располагается труба или змеевик. Длина такого теплообменника зависит от параметров топливника печи.
Теплообменник, устанавливаемый на дымоход, как правило, имеет цилиндрическую форму. Внутри него проходит труба, диаметр которой равен диаметру дымохода. Патрубки привариваются снизу. Может использоваться как для обогрева помещения, так и для нагрева воды.



Такая конструкция требует особого внимания. Из-за быстрого остывания продуктов сгорания значительно снижается тяга в самом дымоходе. Это способствует замедлению горения топлива.

Установка изделия на отопительно-варочную печь требует особого внимания. Необходимо позаботиться о том, чтобы горячие газы проходили над его верхней полкой и входили в дымоход в передней части топливника.



В таком случае плита для приготовления пищи может располагаться прямо над теплообменником. Допустимо также изготовление регистра без верхней полки. Так называемая полка состоит из нижней и боковых частей, соединенных между собой трубами.

Правила конструирования

При проработке конструкции важно обеспечить соблюдение следующих условий:



  • внутренние пустоты в теплообменнике должны быть больше 5 мм. При меньшей ширине возможно закипание воды;
  • для избегания прогорания материала следует использовать трубы с толщиной стенок более 3 мм;
  • необходимо обязательно предусмотреть зазор 10 – 15 мм между стенкой топки и теплообменником для компенсации расширения металла при нагреве.

Приступаем к монтажу

Последовательность выполнения работ зависит от конструктивных особенностей теплообменника.

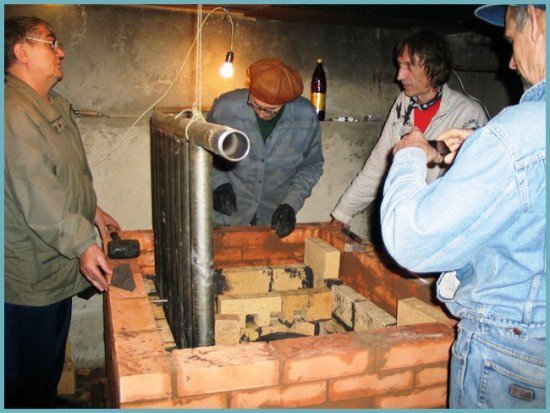

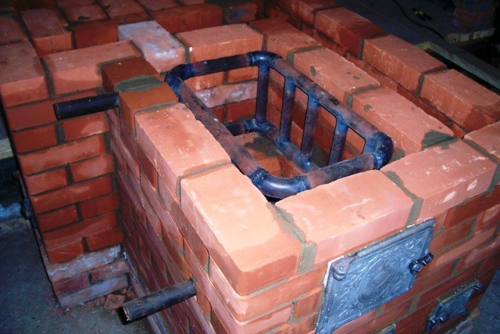

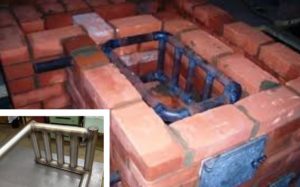

Установка прибора с регистром

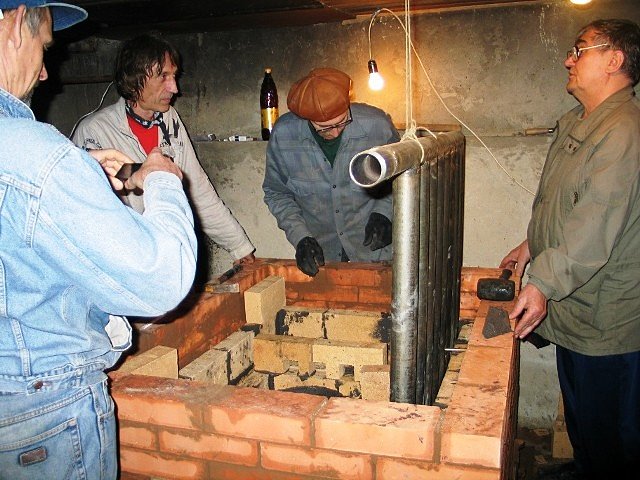

При монтаже в старую печь придется разобрать часть кладки. Последовательность выполнения работ выглядит следующим образом:



  1. Готовим фундамент для змеевика прямо в полости топки.
  2. Устанавливаем змеевик.
  3. Укладываем разобранный ряд кирпичей, оставляя места для входной и выходной части труб.
  4. Подключаем теплообменник к системе отопления.

До начала эксплуатации резервуар стоит в обязательном порядке проверить на герметичность. Убедиться в отсутствии протечек можно путем заполнения его водой, желательно, под давлением.

Монтаж устройства с емкостью

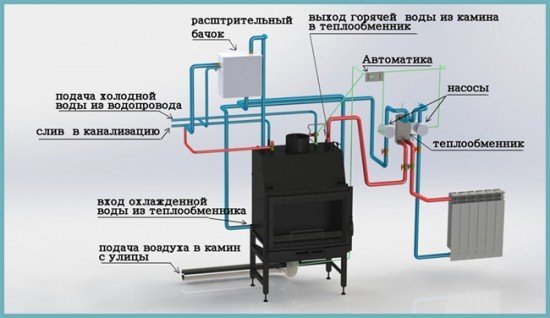

Наилучший вариант для печи или камина. Изготавливается из металлического бака и двух медных трубок. Объем бака, как правило, составляет около 20 литров. При отсутствии готового изделия резервуар достаточного объема изготавливается своими руками путем сваривания листовой стали.

Для изготовления теплообменника следует использовать материал толще 2,5 мм. Сварку стоит производить таким образом, чтобы толщина формируемого шва была минимальной.



Резервуар необходимо установить на 1 метр выше уровня пола, но не дальше 3 метров от печи. В баке проделываются два отверстия: одно около дна, второе – в наивысшей точке с противоположной стороны. Эффективность теплоотдачи зависит от расположения магистралей.

Необходимо стремиться к тому, чтобы минимальное отклонение нижнего отвода в направлении пола составляло 2 градуса. Верхний должен быть подключен под углом 20 градусов в противоположном направлении.



Производится монтаж сливного крана в накопительный бак. Предусматривается еще один кран, предназначенный для слива всей системы, который устанавливается в самой нижней точке. После проверки герметичности система готова к эксплуатации. Эффективность такой печи с теплообменником можно будет по достоинству оценить в холодное время года.

О чем следует помнить?

При естественной циркуляции теплоносителя располагать теплообменник над печью следует на расстоянии 1,5 – 2,5 м. Из-за постоянного изменения геометрических параметров, трубы к стене нельзя крепить достаточно плотно. Стоит обязательно предусмотреть небольшой зазор.

Важно помнить, что если печь используется не только для обогрева дома, но и для нагрева воды, на теплообменник должно уходить максимум 10 % от общего количества выработанного тепла. При использовании для отопления конструкции с расширительным баком, объем последнего следует выбирать таким образом, чтобы находящаяся в нем вода смогла нагреться до требуемой температуры за два часа.

Трубы для обратки должны иметь меньший диаметр, чем трубы для подачи теплоносителя. Материал, предназначенный для уплотнения резьбовых соединений, выбирается с достаточным уровнем жаростойкости.

Если дом не предназначен для постоянно проживания, а используется лишь время от времени, то от водяного отопления лучше отказаться. Желательно вместо воды заливать специальный антифриз, если планируется протапливание печи с теплообменником в холодное время года. Это позволит избежать разрыва труб. Помните, что добавление теплоносителя при полном нагреве печи недопустимо.

Как сделать теплообменник на трубу дымохода – варианты конструкции и способы монтажа

Одним из обязательных элементов банной или отопительной систем является печь, которая может служить не только источником тепла в доме, но и подогревать воду для бытовых нужд. В данной статье мы расскажем, зачем нужен теплообменник на трубу дымохода, какие бывают разновидности такой конструкции, а также каким образом его можно установить.



Механизм функционирования

Металлическая печка, размещенная в доме, гараже или бане, в обязательном порядке оснащается дымоходом для вывода угарных газов и организации тяги. Эта труба в процессе протапливания печи может достигать очень высоких температур, порядка 200-500 ℃, что небезопасно для находящихся в помещении людей.

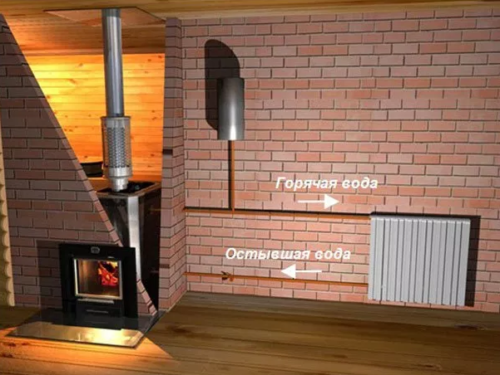

Если установить теплообменник на дымовую трубу, то можно существенно увеличить КПД печи, а также обезопасить себя от прямого контакта с горячей поверхностью. В установленном на дымоходе баке или змеевике теплоносителем будет выступать вода, однако, можно монтировать и воздушный теплообменник на трубу дымохода. Благодаря прямому контакту дымовой трубы с теплоносителем, их температурные показатели уравновешиваются, то есть вода или воздух постепенно нагреваются, а стенки трубы остывают.



По мере повышения температуры воды внутри регистра на трубу, она поднимается вверх, где попадает через специальный штуцер в водяной бак. Посредством входного штуцера, расположенного в нижней части теплообменника, в него попадает холодная вода, замещая теплую. Такая циркуляция продолжается постоянно, при этом вода может нагреться до очень высоких значений.

Воздушный радиатор на трубу дымохода имеет аналогичный принцип работы. Холодный воздух поступает внутрь теплообменника снизу, а после нагревания поднимается вверх и через трубопровод подается в отапливаемые помещения. Кроме того, пластины радиатора также отдают тепло. Воздушный теплообменник оптимален для отопления мансард на даче или предбанников бани, если такие помещения протапливаются лишь время от времени. В них нецелесообразно организовывать водяное отопление, поскольку придется постоянно заливать и сливать воду из системы.

Накопительный бак с водяным контуром

Установить бак-теплообменник на трубу дымохода в баню можно из оцинкованной жести либо из нержавеющей стали. На выбор материала будет в значительной степени влиять строение печи. Если в вашем распоряжении двухкамерный котел, в котором оборудована система дожигания газов, следовательно, выходящий в трубу дым будет уже не слишком горячим – не более 200 ℃. В таком случае материал для бака не имеет решающего значения. Читайте также: “Как сделать и установить бак на трубу для бани – практические рекомендации”.



А вот в обычных конструкциях печей, где горячий угарный газ выходит непосредственно в дымоход, температура дыма может подниматься до 500 ℃. В такой ситуации единственный вариант – нержавеющая сталь, ведь оцинковка будет выделять токсины от сильного нагрева.

Как правило, устанавливают такой тип регистра на трубу – в баню, где необходимо постоянное снабжение большим количеством горячей воды. При этом сам бак устанавливают на печке внутри парилки или моечной, а вокруг трубы оборачивают нагревательный контур. В бачке предусматривают входной и выходной штуцеры для циркуляции воды в системе. Как вариант, подобный тип отопления можно использовать для гаража или подсобок. Читайте также: “Как сделать дымоход из трубы своими руками – пошаговое руководство”.

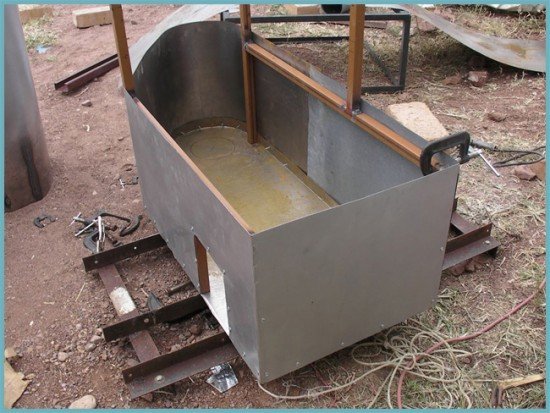

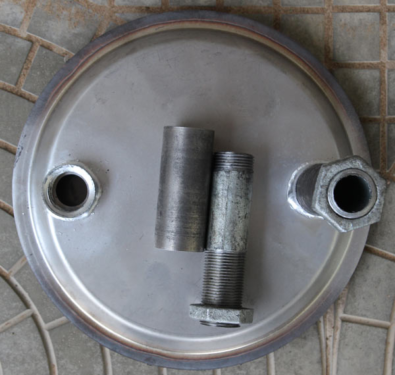

Инструкция по изготовлению бака

Зачастую в магазинах можно купить теплообменник на трубу отопления с уже сделанным водяным контуром. Останется только монтировать его на новую фабричную печку и можно пользоваться. Однако при желании вы можете сделать теплообменник на трубу дымохода своими руками.

Потребуются такие материалы:

  • листы стали и куски трубы из нержавейки разного сечения со стенками, толщиной 1,5-2мм;
  • штуцеры на 1″ или 3/4″, чтобы подключить водяной контур к системе отопления;
  • большой бак для воды из оцинковки или нержавейки объемом 50-100 литров;
  • гибкие шланги или трубы из меди или стали для горячей воды;
  • кран для слива воды из системы.

Работы по сборке теплообменника с баком состоят из таких этапов:

  1. Разработка чертежа. Исходя из вида печки и диаметра дымовой трубы, определяют габариты бака. В простых металлических печах с прямым дымоходом на выходе газы очень сильно нагреваются, так что теплообменник может быть довольно крупным – около 50 см высотой.
  2. Внутренний диаметр стенок накопительного бака нужно выбрать так, чтобы он плотно сел на патрубок дымохода. Внешний диаметр бака должен быть больше внутреннего сечения в 1,5-2,5 раза. Такие параметры позволяют быстро нагреть теплоноситель и обеспечить его свободную циркуляцию. Если в печи выходящие газы не очень горячие, то лучше ставить теплообменник на трубу дымохода для отопления меньших размеров, чтобы не скапливался конденсат и была хорошая тяга.
  3. Сварочным аппаратом нужно скрепить все элементы конструкции, проследив, чтобы швы были герметичными. Штуцеры для циркуляции воды приваривают вверху и внизу бака.
  4. Водяной котел усаживают на дымовой штуцер очень плотно, дополнительно обрабатывая швы жаростойким герметиком. В верхней части на баке точно так же крепится переходник на утепленную трубу, которую через потолок или стенку выводят наружу.
  5. Нагревательный контур с теплоносителем подсоединяют к накопительному баку. Входящую трубу с холодной водой через штуцер подводят к баку с наклоном в 1-2 градуса. Труба с горячей водой, подключаемая к емкости через верхний штуцер, имеет наклон в 30 градусов. При этом сам накопитель монтируют выше теплообменника.
  6. В самом низком месте бака врезают кран для слива воды. В парилке он может быть совмещенным с краном для забора горячей воды.
  7. Прежде чем растапливать печь, в систему заливают воду, чтобы металлические элементы не перегрелись, а швы не полопались.
  8. Заполнение водой в теплообменнике может быть как ручным, так и автоматическим. Если производится залив воды вручную, нужно установить на наружной стенке прозрачную трубку, чтобы следить за уровнем воды.

Стоит отметить, что от контура до бака не должно быть более 3 метров расстояния, а диаметр трубы лучше брать не уже 3/4″.

Теплообменник в виде змеевика

Если для монтажа предыдущего типа отопления от трубы дымохода требуется умение обращаться со сварочным аппаратом, то конструкция теплообменника в виде змеевика выполняется намного проще. Нужно только обернуть несколько колец гибкой алюминиевой или медной трубки вокруг дымохода. Эти металлы имеют высокий уровень теплопроводности и не разрушаются из-за коррозии.

По диаметру трубка должна быть удобной для подключения к штуцеру накопительного бака. Оптимально для сгибания выбирать трубу сечением не более 28 мм. По длине такой контур не должен превышать 3 метров, чтобы циркуляция воды была правильной. С помощью гибкой подводки можно подключить бак к змеевику.

Как правило, змеевики применяют для нагрева воды, хотя, иногда и для отопления маленьких комнат. Лучше всего себя показывают змеевики, закрепленные на дымовых трубах металлической печи с очень высокой температурой угарных газов.

Способ монтажа змеевика

Монтировать теплообменник-змеевик можно на дымоход банной печки или буржуйки в гараже или сарае. Он будет служить для отопления или для нагрева воды.

Для работы потребуется:

  • алюминиевая или медная трубка длиной до 3 м;
  • 2 штуцера 3/4″ и гибкий шланг для горячей воды;
  • котел с поплавковым краном для заполнения водой и клапаном для ее использования;
  • кран для слива теплоносителя из системы.



Технология монтажа системы выглядит так:

  1. Первым шагом производится изгиб трубки, чтобы ее сечение осталось неизменным. Для медных труб менее 28 мм диаметра можно использовать трубогиб, не нагревая их. А вот стальные, алюминиевые и изделия с большим диаметром нуждаются в предварительном прогреве паяльной лампой.
  2. Для сгиба можно воспользоваться сухим песком, заполнив им трубу и закрыв заглушками с обеих сторон. По образцу производят спиральный сгиб, после чего ссыпают песок и промывают трубу под напором воды.
  3. В торцевых частях трубки нарезают резьбу для переходников под штуцеры, а затем подключают к системе.
  4. Полученный змеевик монтируют на дымоход. Если припаять его оловом к трубе, теплоотдача будет лучше. Предварительно производят обезжиривание ортофосфорной кислотой.
  5. Немного выше змеевика на опору или на стену вешают накопительный бак. Подключают его к теплообменнику гибкой подводкой и устанавливают кран внизу бака.

Отметим, что для безопасного и долговременного использования змеевика для отопления, нужна установка насоса, обеспечивающего циркуляцию воды в системе и препятствующего перегреву.

Регистр воздушного типа

Использовать на благо излучаемое дымоходом тепло и увеличить тем самым КПД буржуйки или печи для бани можно, установив воздушный бак-теплообменник. Он выглядит как корпус в форме цилиндра, сквозь который проходят несколько полых трубок. Снизу в них попадает холодный воздух, нагревается внутри теплообменника, поднимается вверх, откуда попадает в помещение. Такой тепловой поток можно направить в соседние комнаты, чтобы обогреть большее количество помещений. Читайте также: “Виды регистров из гладких труб, характеристики и особенности использования в системах отопления”.

Существуют специальные конструкции печей с теплообменниками воздушного типа, которыми обогревают не только гаражи, но и большие теплицы или прочие постройки.

Теплообменник из гофра

Гофрированные канализационные трубы могут с успехом быть использованы для организации теплообменника. Их накручивают вокруг неутепленного отрезка дымовой трубы, чтобы воздух, находящийся внутри них, быстрее нагрелся и распространился в соседние помещения. А если обернуть такую трубу и дымоход фольгированным материалом, то прогрев будет происходить быстрее.



Оптимально использовать гофру для буржуйки, установленной в гараже (прочитайте также: “Как установить трубу для буржуйки в качестве дымохода”). Выведя отверстия воздуховодов пониже к полу, можно добиться равномерного распределения теплого воздуха во всем гараже и создать вполне комфортные условия.

Колпаковый теплообменник

Если нужно организовать отопление второго этажа и мансарды дома, то удобно использовать теплообменник в виде колпака. Он позволяет задержать теплый воздух, который скапливается возле потолка, внутри комнаты. Постепенно остывая, воздух будет опускаться вниз, и обогревать комнату остаточным теплом.

Изготовить такой колпак можно из огнеупорного гипсокартона, листа оцинковки или другого материала, после чего вывести воздуховоды к месту назначения. Для красоты колпак можно обложить искусственными камнями, которые будут нагреваться и постепенно отдавать тепло.

Негативные моменты

Наряду с пользой теплообменника на дымоходе, стоит отметить и ряд негативных факторов. Во-первых, из-за такой конструкции температура выходящих газов существенно снижается. Это может провоцировать излишнее накапливание сажи, образование конденсата и ухудшение тяги.

Немаловажный момент обустройства такой системы отопления – это просчитать, какой объем воды нужен для ее полноценного функционирования. Если ее будет мало, система может перегреться, вода в ней закипит, и трубы могут разорваться. Кроме того, важно обеспечить герметичность швов.

В любом случае, обустройство теплообменника позволяет увеличить эффективность любой печи. В целях безопасности, как минимум, дважды в год следует проводить визуальную диагностику системы и ее обслуживание – чистку сажи, замену дефектных элементов и так далее. Тогда можно будет с уверенностью использовать теплообменник для отопления дома и нагрева воды в бане.

Теплообменник для банной печи

Хорошо известно, что без запаса горячей воды парилка в бане теряет свою привлекательность. Даже самый простой теплообменник в банной печи обеспечит вдоволь кипятка для обрызга каменки и помывки в душе. Но не все так просто, от того, насколько удачно выбрана конструкция водогрейного контура, насколько удачно расположен теплообменный аппарат в банной печи, зависит производительность и надежность нагрева. А еще комфорт и настроение посетителей бани. Не говоря уже о том, что нужно соблюдать элементарную санитарию. Поэтому нет смысла бегать с ведрами в соседнее помещение, когда есть более простое решение.

Печь для бани с теплообменником для воды

Греть кипяток для парилки можно самыми разными способами. Существует множество схем отбора тепла через стенку топки, или можно использовать внешний нагрев воды в отдельной печи.

В этой ситуации дополнительный теплообменник для печи оказывается наиболее оптимальным вариантом. Уже даже производители банных печей сообразили, что проще монтировать небольшой дополнительный контур в топку, чем усложнять и увеличивать габариты печной конструкции корпуса за счет приставных емкостей. Поэтому примерно 60% печей для бани выпускаются с теплообменником.

Популярность теплообменного способа объясняется тремя факторами:

  • Компактность конструкции с теплообменником;
  • Эффективный теплосъем и быстрый нагрев воды;
  • Безопасность конструкции теплообменника.

Последний фактор, наверное, имеет решающее значение. Популярные ранее огромные столитровые баки, устанавливаемые на боковой или тыльной стенки печки, наполненные кипятком, всегда были небезопасными и часто приводили к термическим травмам. Кроме того, для того чтобы нагреть такую массу воды, приходилось регулярно отвлекаться на перемешивание водяного запаса или растапливать печь задолго до начала прогрева парилки.

Теплообменник для бани стал настолько популярным, что его стали изготавливать кустарным способом, использовать теплообменные аппараты от систем отопления котельной и специализированной техники, и даже устанавливать хитроумные устройства в чугунные и кирпичные печи.

Использование теплообменника для банной печи позволило существенно улучшить санитарные условия внутри парилки, и, что немаловажно, почти неограниченный нагрев воды дает возможность оборудовать полноценное моечное отделение. Теперь появилась возможность принимать душ практически без оглядки на запасы кипятка в парилке.

Принцип работы

Схема работы теплообменного аппарата была следующей. Внутри печи, обычно в топку или на выходной патрубок, устанавливается теплообменный контур. Чаще всего это медная или стальная трубка длиной 6-7 м или емкость из нержавейки.Для компактности труба может выполняться в виде змеевика, набора регистров или плоской спирали.

Вода поступает внутрь трубы из внешнего бака, обычно самотёком или под небольшим напором водяной башни. Скорость потока невелика, поэтому жидкость успевает прогреться до относительно высокой температуры в 90 о С.

Гибкость и эффективность теплообменного аппарата привела к тому, что банная печь с вмонтированным теплообменником превратилась в основной источник горячей воды загородного или дачного отдыха. Мало того, в зимнее время печь с теплообменником может использоваться для отопления помещения.

Понятно, что в этом случае размеры топки и теплообменного контура должны быть минимум вдвое больше и изготавливаться из жаростойких материалов. Существуют также ограничения и по используемому топливу. В данном случае речь идет о теплообменнике для дровяной печи. Даже торфяной брикет, не говоря уже об угольном топливе, для рассматриваемых типов печей не используется.

Виды теплообменников

Конструкции теплообменных аппаратов не ограничиваются только традиционным змеевиком из медной трубы. Общее число моделей теплообменных агрегатов, по самым скромным оценкам, составляет не менее полутора десятков штук.

К наиболее популярным и востребованным видам печных теплообменников относят следующие конструкции:

  • Трубчатые теплообменники, изготовленные из медной или стальной трубы в виде кольцевой или плоской змейки. Такие системы обладают самой высокой водогреющей эффективностью, они просты в изготовлении и установке на банную печь. К недостаткам конструкции можно отнести высокую чувствительность к перегреву;
  • Коробчатые теплообменники изготавливают из жаростойкой листовой стали в виде тарельчатой емкости или прямоугольного бачка. В общем случае это просто емкость из жаростойкого материала, с приваренными патрубками для подключения, подвода и отвода воды;
  • Каркасные теплообменники представляют собой достаточно сложную конструкцию из стальных труб, сваренных в виде набора из нескольких регистров. Конструктивно данный тип просто копирует устройство паровозного котла. Поэтому сама конструкция получается очень надежной и прочной, способной выдерживать длительный перегрев и высокое давление пара;
  • Пакетные теплообменники изготавливают для банных печей специализированными предприятиями. Кустарным способом не изготавливаются. Обладают высокой эффективностью, но при этом склонны к прогоранию стенок даже при небольшом перегреве.

Если сравнивать приведеные конструкции, то все три модели, за исключением пакетного варианта, обладают достаточной эффективностью, чтобы греть воду в проточном состоянии. Скорость нагрева для обычного стандартного теплообменника, диаметром канала 10-20 мм, составляет 10 мл/ о С. При скорости движения воды 20-30 мм/с на выходе из печи вода успевает нагреться до 70-80 о С.

Преимущества и недостатки конструкций

Если делаешь теплообменный аппарат собственными руками, то наибольший интерес представляют собой виды и конструкции. Чаще всего проточную часть изготавливают из медной трубы диаметром 15-20 мм. Заготовку наматывают на деревянную болванку, на концы напрессовывают муфты или сгоны, с помощью которых можно подсоединить теплообменник к баку, питающему банную печь.

С тарельчатым или коробчатым теплообменником сложнее. Для изготовления собственными руками потребуется сварочный углекислотный полуавтомат или аргоновая сварка. По эффективности отбора тепла в банной печи тарелка теплообменника немного уступает змеевику, но обходится дешевле.

Регистровые теплообменники сваривают из труб на основе жаропрочной стали, по эффективности они несколько хуже тарельчатых, но зато прекрасно переносят перегрев. Даже если в банной печи остановилась подача воды, как правило, это не ведет к повреждению теплообменного контура. Данный тип теплообменника может изготавливаться также из медной трубы, КПД аппарата увеличивается в полтора-два раза, но при этом значительно уменьшается стойкость к перегреву.

Установка теплообменника на банную печь

Так как все перечисленные модели серьёзно отличаются между собой по способности противостоять перегреву, место для установки конкретной модели выбирается исходя из особенности устройства топки и материала, из которого изготовлен теплообменник.

Каркасные или регистровые системы, как правило, используются в кирпичных банных печах. Аппарат заделывается в верхнюю часть топки или в свод печи еще на этапе её постройки. При этом патрубки для подключения к баку выводят с тыльной или с боковых сторон печного корпуса.

Таким же способом устанавливаются плоские змеевики из меди и нержавейки. Они могут быть заделаны как в свод, так и в одну из вертикальных стенок топочной камеры в банной печи.

Витые медные змеевики традиционно устанавливают на верхний дымоход. Иногда змеевик располагают непосредственно под насадным центральным баком для горячей воды. В баке греется вода для обрызга каменки, а в медном теплообменнике нагревается вода для душа или моечного отделения.

Тарельчатые и коробчатые теплообменники устанавливается на одной из боковых стен в банной печи. Обычно их используют для стальных или чугунных печек. Для установки достаточно вырезать в стенке два отверстия. После чего на выходные патрубки одеваются распорные втулки, и теплообменник устанавливается внутри топки с помощью накидных гаек. Подобный тип теплообменника называют ещё сухим, так как вода при любых обстоятельствах не попадает внутрь топочной камеры.

Теплообменник должен получать большую часть тепла внутри печи не за счет конвекции и обтекания раскаленными газами, а в виде инфракрасного излучения от стен и свода банной печи. Чтобы избежать перегрева, трубы теплообменного контура приходится экранировать листами из нержавеющей стали. В результате и ресурс повышается, и вода в теплообменнике нагревается более равномерно, без кипения и паровых фонтанов.

Схема подключения теплообменника для бани

Практически все модели теплообменных устройств работают по принципу самотека или естественной конвекции воды в полузамкнутой системе труб. Поэтому при разработке схемы установки аппарата отбора тепла необходимо придерживаться двух правил:

  • Входной и выходной патрубки теплообменника должны располагаться на разных уровнях, расстояние по вертикали между нижней и верхней точками подвода воды должно быть не менее 20-25 см. Нижний патрубок используется для подвода холодной воды, верхний — для отвода кипятка;
  • Подключение к патрубкам греющего контура банной печи необходимо выполнять только с помощью гибких соединений, а соединительные муфты обязательно уплотнять теплостойким силиконом.

Речь идет не о гибких резиновых шлангах в металлической оплетке, они для этих целей не подходят, даже если на этикетке присутствует маркировка «для горячей воды» или что-то подобное.

Опытные пользователи рекомендуют выполнять подключение бака к теплообменнику в бане с помощью гибких газовых шлангов из нержавейки.

Как подключить теплообменник к банному баку

Классической схемой установки считается выносной бак для бани с теплообменником. Это означает, что емкость с горячей водой для душа и уборки помещения располагается либо на ближайшей стене, либо за пределами парилки, поближе к душевой кабинке.

Важно обеспечить определенный перепад высоты между выходом из теплообменника банной печи и донной частью емкости с водой. Обычно эта величина выбирается в пределах 50-70 см. Для коробчатых и регистровых схем, плоских змеевиков бак находится на уровне 120 см над уровнем пола. Это удобно, можно зачерпнуть горячей воды через верхний люк.

Другое дело, если змеевик теплообменника для бани установлен на трубу дымохода. В этом случае бак придется поднимать на высоту 180-200 см, поэтому в днище или на выходе из контура устанавливать бронзовый кран для горячей воды.

Трубопроводы, ведущие от теплообменного контура печи к баку, обычно располагают под уклоном. Холодная магистраль от нижнего патрубка подводится к питающему баку под прямым углом, это обеспечивает максимальную величину гидростатического напора в контуре. Отходящая магистраль устанавливается под углом 25-30 о . Делается это для отделения пузырей воздуха и пара, образовавшихся в потоке воды при нагреве.

На холодной магистрали обязательно делают колено и ставят сливной шаровый кран, с помощью которого можно легко слить воду из банного теплообменника.

Заключение

Теплообменник для банной печи давно уже стал неотъемлемым атрибутом настоящей парилки. Его без особых проблем можно сделать собственными руками, заказать у мастера или купить готовым, даже с установкой. Небольшие затраты на дооборудование банной печи сторицей окупятся более высоким уровнем бытовых условий, ведь не обязательно топить парилку, чтобы обеспечивать летом всю семью горячей водой.

Змеевик в печь своими руками

Если вы хотите использовать для отопления своего частного или дачного дома традиционную твёрдотопливную печь, то это, безусловно, один из лучших вариантов. Однако случается так, что мощности и эффективности классической печи не хватает для того, чтобы полноценно обогреть каждое помещение в доме, в этом случае можно купить или сделать змеевик для печи.

Оглавление

Змеевик для печи – это неотъемлемый атрибут, особенно в том случае, если мощности печи не хватило на обогрев всего дома, каждого этажа, помещения и закутка в нём. Однако многие не хотят переплачивать, в этом случае можно сделать змеевик для печи своими руками.

Возможно, вам также понравится данная статья из нашего тематического блога: «Дымоход из чёрной стали».

Выбор материалов и подручных средств для змеевика

Если вы хотите змеевик для печи купить или сделать своими руками, первое на что нужно обратить внимание – это материалы, из которых он будет изготовлен:

Качественная труба из такого материала, должна иметь оптимальный показатель и коэффициент теплопроводности, который в идеале составит около 380.

Стальные вариации отличаются средней стоимостью. Такая разновидность также должна иметь определённый коэффициент теплопроводности. Для такого металла он составит 50.

Самым простым вариантом, коэффициент теплопроводности которого минимален, всего 0,3 является металлопластик.

В основе любого змеевика лежит труба, которая изготовлена из одного описанных выше материалов. Теплопроводность и эффективность такой конструкции зависит от того, каким диаметром и протяжённостью будет обладать такая система.

При одном поперечном размере, на одном уровне теплоотдачи показатель длины металлопластиковых и медных труб будет разным. В первом случае протяжённость составит 11. Если говорить о стальной вариации, то из протяжённости при одинаковых характеристиках будет в 5-8 раз больше в сравнении с медными.

Самым лучшим вариантом и материалом, из которого будет изготовлен змеевик, будет труба обожжённого типа из меди. К преимуществам такого материала относится высокая прочность и долговечность изделия, при этом, вы сможете легко придать материалу необходимую форму, а также присоединить с помощью резьбы фитинг.

Поскольку стоимость готовой медной фурнитуры и труб достаточно высокая, в целях экономии, можно поискать приспособления из этого материала, которые больше вами не используются, но при этом материал полностью сохранил все свои характеристики. Как вариант, можно использовать:

  1. Радиаторы отопления, которые ранее не протекали;
  2. Полотенцесушители;
  3. Автомобильные радиаторы и прочие аналогичные по своему строению и внешнему виду конструкции;
  4. Водонагреватели потолочного типа.

Теперь, необходимо подробней ознакомиться и просмотреть основные конструктивные особенности таких изделий:

  1. Прибор не должен напрямую контактировать с горящим пламенем.
  2. В качестве основного элементы выступает бачок с определённой вместительностью, от которого выходят соединительные патрубки;
  3. В другом помещении, трубы должны вести ко второму бачку, ёмкость которого будет немного больше, чем у первого. Таким образом, прогретая вода сможет полноценно и безопасно циркулировать по носителям;
  4. Также по своему типу могут отличаться и теплообменники, они бывают внешними и внутренними;
  5. Внутренний теплообменник сложнее по монтажу, чем внешний, однако, внешний в свою очередь проще обслуживать;
  6. Внутренний теплообменный элемент, монтируется прямо в конструкции самой печи и располагается над топочной камерой. Он устанавливается ещё на этапе строительства кирпичной печи или монтируется в портал, в том случае, если вы выбрали уже готовую стальную или чугунную каминную топку.

Змеевик для печи должен быть достаточно эффективным, именно поэтому, в процессе разработки, необходимо позаботится о том, чтобы показатель общей площади поверхности конструкции был очень большим.

Также, для изготовления теплообменника, можно использовать гладкостенные трубы, которые имеют диаметр около 4-5 сантиметров. Если рассматривать их, то можно отметить, что по своей форме они напоминают большую букву Г.

Обратка и выходной отверстие, с которого выходит горячая вода, можно располагать с одинаковым успехом, с любой стороны. Также можно отдать предпочтение установке в помещении прямоугольного или цилиндрического бачка. Змеевик в этих случаях располагается прямо внутри конструкции, протяжённость этой вариации зависит от самого отопительного агрегата, его габаритов и мощности.

Также, теплообменный элемент можно установить прямо на дымоходной вытяжке. В этом случае он будет иметь характерную цилиндрическую форму, патрубки размещаются в нижней части, а сверху она переходит в дымоход, который имеет аналогичный диаметр и форму. Данная вариация идеально подходит как для получения тепла, используемого для прогрева помещений, так и для нагрева горячей воды.

Однако, если вы решили установить теплообменник на дымоход, необходимо помнить о том, что за счёт быстрого остывания проулков горения, тяга в вытяжке может нарушиться и стать недостаточной, для эффективного вывода отработанных продуктов горения и распада.

Змеевик также можно разместить и рядом с печью, которая выполняет не только отопительную функцию, но и используется для приготовления пищи. В этом случае, важно чтобы прогретый газ продвигался над верхней полочкой, и выводились через дымоход. Таким образом, печь с варочной поверхностью будет находиться над теплообменным носителем. При необходимости, можно не устанавливать верхнюю полку, в этом случае, нижняя и боковые части будут соединяться между собой с помощью труб.

Сборка своими руками

Если вы решили собрать своими руками змеевик трубчатых печей, рекомендуем взять на заметку следующие требования и правила:

  1. Внутреннее пространство внутри труб не должно быть меньше 5-6 миллиметров. Если данный показатель будет меньше, вода будет закипать внутри, что очень опасно;
  2. Важно, чтобы материалы, из которых изготовлен теплообменник, были качественными, подходящими и имели оптимальную толщину в 3-4 миллиметра, в результате чего, трубы не будут прогорать под воздействием высоких температур;
  3. Если вы планируете установку внутреннего носителя или собираетесь размещать его около печи, важно соблюдать технологический зазор, который будет составлять не менее 1-2 сантиметров.

Печь банная, змеевик для которой сделан своими руками, обойдётся существенно дешевле, при этом эффект и мощность будет аналогична покупному теплообменнику.

Если вы планируете разместить теплообменный носитель в уже собранной кирпичной печи, необходимо разобрать часть имеющейся кладки. Однако если вы собираетесь строить печку с нуля, вам потребуется выполнить работы в следующие последовательности:

  1. Фундамент для змеевика готовится в самой топке, а точнее в её полости;
  2. Производим установку нашей трубы;
  3. Теперь необходимо закрыть ряды кирпичом, при этом очень важно оставить пространство, через которое будут выводиться трубы;
  4. Теперь необходимо подключить систему и проверить её работоспособность.

Перед тем как выполнить монтаж ёмкости, очень важно удостовериться в том, что они отличается полной герметичностью. Для получения точной информации, необходимо предварительно протестировать его под высоким давлением.

Также, оптимальным и одним из самых лучших вариантов, который очень часто используется как для печей, так и для каминов, является размещение бака, который будет соединяться с медными трубками. Оптимальный объём такого бака будет составлять порядка 15-25 литров. Если у вас нет готового бачка, можно собрать его своими руками, для данных целей используется листовая сталь оптимальной толщины. Швы должны быть минимальными, при этом толщины металла составит около 3 миллиметров. Ёмкость для воды должна размещаться на оптимальном от печи расстоянии, которое составит не ближе одного метра и не дальше трёх. Теперь, необходимо проделать одно отверстие вверху и второе внизу резервуара. Выполняем монтаж сливного крана, также необходим дополнительный кран, через который, при необходимости можно будет стиль воду со всей системы. Проверяем герметичности и если всё в порядке, можно приступать к использованию!

Если с помощью такого теплообменника вы не просто хотите отапливать дом, но и получать горячую воду, на него должно уходить около 10-15 процентов выработанной от печи тепловой энергии. Если вы используете конструкцию, которая дополняется расширительным бачком, важно чтобы вода в нём могла прогреться до максимально высокой температуры не менее чем за 1,5-2 часа.

Обратка будет дополняться трубами с меньшим диаметром, чем те, которые используются в качестве подающей составляющей. Если вы хотите дополнить печь змеевиком и использовать её достаточно редко или сезонно, лучше не наполнять трубы простой водой и заменить её антифризом. Это позволит трубам оставаться в хорошем состоянии, а при резком перепаде температур, который наблюдается в зимний период не разорваться и не потерять свою герметичность.

С помощью печки дополненной теплообменником и змеевиком, вы сможете добиться максимальной эффективности и высокого КПД такого отопительного агрегата. Тепловая энергия, таким образом, будет распространяться по всему дому, в то время как классические печи обогревают только одну комнату и в большей степени пространство около себя.

Такой вариант отличается долговечностью и эффективностью, он гарантированно не потребует доработок в последующие годы, позволит обогреть как небольшую дачу, так и просторный двухэтажный коттедж.

Если вы используете в качестве топлива не дрова, а уголь, необходимо делать теплообменник боле толстым, а также соблюдать большие расстояния при его размещении, поскольку уголь, при горении даёт очень стильный жар и вырабатывает большое количество копоти.

Для того чтобы собрать змеевик в печь своими руками, необходимо составить или подобрать в данной статье готовую схему и после индивидуальной подгонки, реализовать её.

В видео вы сможете узнать, как выглядит змеевик для печки в работе:

В видео рассказывается о том, каким будет змеевик для кирпичной печки вокруг духовки:

Печное отопления с водяным контуром своими руками

Одним из важнейших факторов тёплого и уютного дома является тепло. На сегодняшний день существуют различные способы того, как обогреть дом, и ежегодно появляются более новые способы и возможности. Но старым и проверенным методам всё так же есть место в современных домах. Печное отопление, оснащённая водяным контуром, является одним из таких способов. Рассмотрим, как создать такую печь отопления своими руками.

Плюсы и минусы печи

Обычная печка неравномерно распределяет тепло: непосредственно возле печки очень жарко, а чем дальше, тем становится холоднее. Наличие водяного контура позволяет теплу, которое вырабатывает печка, равномерно распределяться по всему дому.

Строительство отопительной печи с водяным контуром

Таким образом, только одна печка способна обогреть одновременно несколько помещений в доме. Печка работает почти также, как твердотопливный котёл. Только она не просто разогревает теплоноситель и водяной контур. Помимо этого происходит нагрев стенок и дымовых каналов, которым также отводится важная роль в отопительном процессе.

Теплообменник (змеевик) — основной элемент печки. Его устанавливают в топливную часть печки, и там к нему подключают всю систему водяного отопления.

К достоинствам печи с водяным контуром можно отнести следующие особенности:

  • В первую очередь для такой печи не нужно приобретать дорогостоящие агрегаты и комплектующие.
  • Правильно выстроенная печь прослужит вам длительный срок, не требуя дорогостоящего ремонта. Иногда, возможно, нужен будет лишь небольшой косметический.
  • Печку можно создать любого дизайна: форма, размеры, декорирование — всё это на ваш вкус и финансовые возможности.
  • Если сравнить печку, оборудованную водяным контуром и твердотопливный котёл, то с помощью первой происходит обогрев не только теплоносителя, но и дымовых отводов.
  • Змеевиком можно оснастить уже построенную печку. Его можно вставить и в варочную печку.

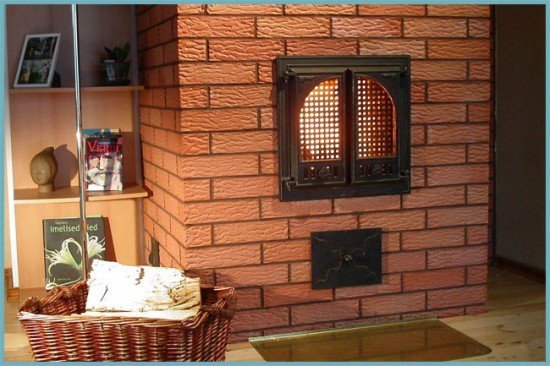

Вариант печки, которая прекрасно вписывается в интерьер помещения

Недостатки у такого рода отопления тоже имеются.

  • Когда теплообменник вставляют в топливную часть, драгоценное пространство последнего сильно уменьшается. Проблема решаема, если теплообменник встраивается в печь на этапе её строительства. Просто эту часть необходимо увеличить. Ну а если его вставляют в уже выстроенное сооружение, то другого выхода нет, кроме как неполного закладывания топлива, а частями.
  • С такой печкой повышается пожароопасность. В печке и камине горит открытый огонь, плюс ко всему зачастую рядом хранятся запасные дрова. Не оставляйте без присмотра этот агрегат.
  • Если печь будет эксплуатироваться неправильно, то попадание в помещения дома угарного газа может привести к весьма печальным последствиям.

Изображение, по которому становится понятно, что без присмотра агрегат лучше не оставлять

Специалисты советуют использовать в таких конструкциях незамерзающую жидкость, если в доме люди живут не постоянно, а, например, только в летний период времени.

Как работает печь

Работает она по довольно простому принципу.

В теплообменник, который расположен в топливной части печки, поступает вода. Там происходит её нагрев от сгорания дров или другого топлива. Затем, уже нагретая вода, поступает в радиаторные батареи, где тепло от неё распределяется по помещению. Когда вода остывает, она возвращается к змеевику, где снова нагревается и т. д.

Печное отопление с водяным контуром своими руками — поэтапное строительство

Сначала, прежде чем начать возводить печку, необходимо подготовить фундамент. Для этого необходимо выкопать котлован, глубина которого равна 150–200 миллиметрам. На дно слоями засыпать битый кирпич, щебёнку и бут. Затем всё залить цементным раствором. Фундамент должен возвышаться над полом на несколько сантиметров. На стяжку уложите гидроизоляционный материал.

Процесс строительства печи с водяным контуром

Основные особенности кладки кирпича

Печь необходимо строить из качественных материалов. Стены можно возводить из кирпичей с нормальным обжигом, а вот для топочной части приобретайте тугоплавкие кирпичи.

  • Прежде чем начать кладку, кирпичи необходимо смочить. Для этого погрузите их на некоторое время в воду. Когда от них перестанут выходить пузырьки воздуха, можно начинать кладку.
  • Все ряды и углы обязательно привязываются.
  • Цементный раствор наносите сразу на весь рад. Его слой должен быть около 5 миллиметров. Освежайте раствор на торце прямо перед укладкой на него кирпича.
  • Когда дойдёте до топочной части, не наносите глину мастерком. Делайте это руками.
  • Каждые пять рядов аккуратно срезайте излишки цемента со швов и протирайте их влажной губкой.
  • Стены печки должны быть вертикальными и горизонтальными. Используйте строительный уровень постоянно во время кладки, чтобы проверять это.

Монтируем и устанавливаем оборудование

Можно ли соорудить такую систему отопления самостоятельно? Если у вас имеется опыт возведения печек и кирпичной кладки, то можно. Изначально подготовьте наиболее важную часть печки — змеевик, который можно купить в готовом виде либо сварить, используя трубы или листовое железо. Если печка будет строиться вами самостоятельно, то подключив фантазию, вы сможете соорудить конструкцию, которая будет индивидуальна для вашего дома и планировки.

Если у вас недостаточно большой опыт в этой специальности, то работы по проектированию и монтажу лучше всего доверить мастерам своего дела. Ведь печка — это потенциально опасная система отопления дома.

Выделяют два варианта создания данной системы отопления:

  • Змеевик устанавливается в печку на этапе строительства последней.
  • Теплообменник встраивается в уже возведённую печную конструкцию.

Использование радиатора в качестве теплообменника

Последний способ более трудоёмкий, потому что он предполагает собой разбор кирпичной кладки печки. Помимо этого, топливная часть будет уменьшена, после установки змеевика.

Система отопления подключается к змеевику через раструбы. Их вставляют в одну из стенок печки. Водяной контур в таком отоплении имеет двухтрубную систему. Разводка может идти поверху или понизу.

Полностью укомплектуйте отопительный контур. Верхняя точка магистрали должна быть оснащена накопительным баком, обязательна установка предохранительного и воздушного клапанов, а также блока безопасности с манометром. Там, где радиаторы входят и выходят в печь, подсоедините вентили.

Основные требования при установке

  1. Чтобы вода в змеевике не закипала, её толщина в нём должна быть как минимум 40 миллиметров.
  2. Стенки теплообменника должны быть как минимум 5 миллиметров. Если печка топится углём, то этот показатель увеличивается. Иначе стенки змеевика могут прогореть.
  3. Обменник не должен плотно прилегать к стенке топливной части печки. Между ними должно быть пространство минимум в 2 сантиметра. Это нужно из-за теплового расширения теплообменника.
  4. Большое внимание уделите пожаробезопасность системы. Если в печке есть деревянные перегородки, то между ними обязательно должно быть воздушное пространство, потому что если деревянные конструкции перегреются, то может случиться возгорание. Именно поэтому дерево — не самый лучший облицовочный материал для печки. Для этого лучше выбрать материалы с огнеупорными качествами.

Змеевики из труб

Вариант змеевика для отопительно-варочных печей

На фото выше изображена схема одного из вариантов змеевика. Таким оснащают печки, предназначенные как для отопления, так и для приготовления пищи, потому что над ним просто соорудить поверхность для варки.

Профильная труба, использованная вместо верхней и нижней П-образной трубы в таком змеевике, значительно упростит процесс его создания. Прямоугольными профилями можно заменить вертикальные трубы, если нужно.

Если печь, куда будет производиться установка змеевика, не оснащена варочной поверхностью, то чтобы увеличить КПД теплообменника, добавьте к нему некоторое количество горизонтальных труб. Обработка и вывод жидкости могут быть сделаны с разных сторон. Всё зависит от того, какая конструкция у печки и от устройства змеевика.

Обменник из листовой стали

Чтобы сделать стальной теплообменник, толщина стали должна быть как минимум 5 миллиметров. Использование профиля 6х4 сантиметров и патрубков в 5 сантиметров необходимо для входа и выхода жидкости. В зависимости от того, какую длину имеет топливная часть вашей печки, подбирается размер теплообменника.

Если вы собираетесь вставить стальной теплообменник в печку, которая оснащена варочной поверхностью, то специалисты советуют сделать конструкцию так, чтобы обтекание газа происходило по верхней полке змеевика. Затем этот газ выходил в дымооборот, который располагается спереди змеевика.

Теплообменник из листовой стали

Используя листовую сталь, можно соорудить обменник в виде книжки.

Для этого стенки теплообменника соединяются при помощи труб или профиля. Здесь в регистре верхняя полка отсутствует. Чтобы улучшить циркуляцию, добавляются соединительные трубы вверху регистра. Вход и выход делают сзади или сбоку теплообменника. Варочная поверхность устанавливается над регистром.

Процесс установки

Монтаж водяного контура

Обменник монтируется так же, как и любая другая отопительная система. Есть только один нюанс — это расположение «обратки». Оно находится выше.

Выделяют три разновидности циркуляции теплоносителя: естественная, принудительная и комбинированная.

В первом случае трубы монтируются с максимально возможным уклоном.

Там, где трубы выходят из печки, устанавливается «коллектор разгона». Чтобы сделать его, направьте трубу в вертикальном направлении в высоту 100–150 сантиметров, а затем вниз к радиаторам под наклоном.

Во втором варианте мощность КПД увеличивается на 30 процентов за счёт добавления циркуляционного насоса.

Он формирует давление змеевика. Правда, специалисты не советуют пользоваться только этим видом циркуляции. Если будут случаться перебои электроэнергии или насос сломается, то вода перестанет циркулировать, и теплоноситель может закипеть.

Последний вид совмещает в себе два первых, т. е. он оснащается и трубами под уклоном, и насосом, где последний подключают к системе по параллельной магистрали. Это выгодно потому, что циркуляция будет осуществляться при помощи насоса, а если пропадает электроэнергия или насос ломается, то вода начинает циркулировать естественным образом.

Видео: печка из кирпича с водяной рубашкой

Отопление помещений печью, оснащённой водяной рубашкой, — это практичный и дешёвый метод. Правда, строительные работы для новичка не покажутся лёгкими. Если не уверены в своих силах, доверьтесь специалистам. Печь — это пожароопасный метод обогрева дома.

Еще по теме:  Как обогревать каркасный дом, что лучше выбрать
Оцените статью
Мастер тепла
Добавить комментарий
