Стабилизатор напряжения для газовых котлов: какие они бывают и как сделать правильный выбор

3 шага – Как правильно выбрать стабилизатор напряжения для газового котла

Шаг №1 – Какие типы стабилизаторов подходят для котлов

Какой стабилизатор напряжения выбрать для газового котла?

Теоретически для котла отопления можно использовать любой из бытовых стабилизаторов напряжения подходящей мощности. Года 2-3 назад чаще всего так и приходилось делать. Ставились электромеханические стабилизаторы, которые должны были обеспечить сохранность котлов.

• плавная регулировка при помощи сервопривода;
• более точное, на тот момент, напряжение на выходе.

Но у них был большой минус:

• медленная скорость выравнивания напряжения.

Из-за этого сильно страдала электроника более новых газовых котлов, которая очень чувствительна к изменениям напряжения и импульсным помехам.

Другим вариантом было поставить вместо электромеханики более быстрые релейные стабилизаторы. Преимущества:

• высокая скорость срабатывания на изменения напряжения – менее 10 мс (миллисекунд);
• более широкий диапазон входных напряжений (105. 265В);
• настенное исполнение, что гораздо удобнее.

Для сравнения возьмем электромеханический и релейный стабилизатор самой популярной мощности, на 1000 ВА (вольт-ампер):

Разница в скорости срабатывания колоссальная, но обычные бытовые релейники не разрабатывались под эксплуатацию с газовыми котлами, а поэтому имеют ощутимый минус:

• низкая точность напряжения на выходе (220 ± 10%).

В результате получали ситуацию, когда на колебания электросети в диапазоне от 198. 242В обычные бытовые релейники попросту никак не реагировали.

Если для старых котлов это было не так критично, то для современных моделей популярных производителей (Vaillant, Baxi, Viessmann, Protherm, Ariston, Buderus, Beretta, Ferroli) такое бездействие приводило к замене платы.

Стало ясно, что стабилизаторы бытового назначения не подходят для эксплуатации с современными газовыми котлами. Нужен аппарат, который был бы лишен недостатков двух предыдущих вариантов и должен:

• быстро реагировать на изменения в электросети;
• иметь маленькую погрешность напряжения на выходе.

Дополнительными требованиями можно назвать:

• приятный внешний вид (аппарат будет размещаться возле котла и невзрачная грубая коробка сильно бы испортила интерьер);
• настенное исполнение (наличие крепления на стену более удобно и экономит место).

Так на российский рынок была выпущена специализированная линейка стабилизаторов напряжения “Энергия АРС”, при разработке которой ориентировались на эти требования.

Энергия АРС-1000 (1 кВA (0.7..1 кВт))

После доработок и первого года производства на сегодня имеем такие окончательные характеристики аппаратов данной серии:

• скорость срабатывания – 10 мс (миллисекунд);
• точность регулировки – 220 ± 4%;
• универсальное крепление – можно как повесить на стенку так и поставить на маленькие ножки;
• диапазон входных напряжений – 120. 276В;
• маленькие размеры (высота: 35.5 см, ширина: 20.5 см, глубина: 10 см) и масса 3 – 5 кг;
• защита котла от импульсных помех;
• полностью металлический корпус — повышенная безопасность;
• защита от неправильного подключения (необходима для фазозависимых котлов);
• имеет приятный белый цвет корпуса;
• простое подключение котла через вилку и розетку.

Сравнивая с бытовыми стабилизаторами получаем такие цифры:

Как видим, у Энергия АРС напряжение на выходе фиксируется на уровне как у самых точных стабилизаторов на рынке – электромеханических. Скорость же срабатывания несравнимо выше.

Единственное, диапазон входных напряжений по низу не такой широкий, как у Voltron РСН:

В целом, серия получилась вполне достойной, по крайней мере котлы получили современную защиту электроники от скачков напряжения и импульсных помех. Да и погрешность на выходе минимальная, на уровне самых точных аппаратов на сегодняшний день. А значит, не придется каждые полгода менять сгоревшие платы в котлах, как в случае со стабилизаторами общего назначения.

Для современных газовых котлов лучше подключать специализированные стабилизаторы напряжения. Для более старых моделей подойдет и обычный бытовой стабилизатор.

Какой мощности нужен стабилизатор

Для начала необходимо обозначить, что мощность газового котла, например, 24 кВт не означает, что нужно для него искать стабилизатор напряжения на 24 киловатта. 24 кВт – это максимальная полезная тепловая мощность, которую способен выдать котел, а при выборе стабилизатора следует ориентироваться на потребляемую мощность, которая заявлена в “Вт” (ваттах) и часто составляет 150 Вт.

Во всех документах к газовому оборудованию указывается только его рабочий ток, но в момент запуска он превышает номинальный в 3-5 раз. Поэтому, если на котел подбирался аппарат исходя из его номинальной мощности, то в моменты включения газового оборудования стабилизатор будет испытывать сильные перегрузки, что приведет к сильному сокращению срока его службы.

Чтобы и котел был под защитой и стабилизатор не приходилось часто менять, необходимо брать аппарат с запасом по мощности.

Еще один момент который нужно понимать – мощность стабилизаторов указывается в “ВА” (вольт-амперах), а мощность котлов в “Вт” (ваттах). Большинство наших соотечественников ошибочно считают эти два параметра одинаковыми. На самом деле вольт-амперы – это полная мощность, а ватты – только часть ее и называется “полезная мощность”. Поэтому, когда для стабилизатора напряжения заявлена мощность в 500 ВА (вольт-ампер), то полезной мощности (ватт) в нем будет только 350 Вт.

Вот таблица по самым популярным мощностям стабилизаторов для котлов в вольт-амперах и их реальная мощность в ваттах:

Вот теперь цифры более реальные и не возникает вопроса “Почему для моего котла на 150Вт нужен котел на 500Вт?”. Теперь ясно, что реальных в нем только 350 Вт.

Понимаем, что значение мощности 500 ВА стабилизатора и 500 Вт котла не одно и тоже. Ориентируемся на реальные показатели.

На сколько сильно падает напряжение?

Теперь рассмотрим последний подводный камень при выборе стабилизатора напряжения для котла отопления.

Человек без специального технического образования вряд ли будет знать, что при падении напряжения в электросети падает и выдаваемая стабилизатором мощность. И если производителем заявлены 350 Вт, то уже при 198В мощность стабилизатора начнет снижаться, при 170В составит 80%:

350 * 80 / 100 = 280 Вт

а при 130В только 50% от номинала:

350 * 50 / 100 = 175 Вт.

Вот теперь не возникает вопросов о большой мощности стабилизатора для моего котла. Стало понятно, что даже при аномальном падении напряжения котел на 150Вт не будет отключаться по перегрузу.

Как видим, необходимо знать на сколько сильно падает напряжение, а если возможности замерять просадки нету, то выбирать стабилизатор с запасом по мощности в 30%.

При падении напряжения падает и мощность стабилизатора, поэтому всегда нужно брать аппарат бОльшей мощности, чем требуется.

Выводы

Итак, сегодня мы выяснили для себя:

• тип необходимого стабилизатора;
• определились в мощности аппарата;
• выяснили, что нужен запас мощности при сильных колебаниях в сети.

Выполняя только эти три простых правила Вы сможете правильно выбрать соответствующий аппарат в категории стабилизаторов для котла или помочь другу в этом вопросе дав ссылку на эту статью.

Надеюсь, удалось максимально помочь с подбором стабилизатора. Если Вы узнали для себя что-то новенькое и считаете эту информацию полезной, нажмите ниже на кнопки социальных сетей и сохраните эту статью себе, чтобы не потерять.

Стабилизатор напряжения для газового котла — стоит ли его купить и что выбрать?

Автономные системы отопления получают все более широкое распространение в частных домах и даже городских квартирах. Котел такой системы управляется встроенным электронным блоком, для работы которого необходимо стабильное сетевое напряжение. Владельцы квартир решают эту проблему с использованием стабилизаторов различных типов.

Нужен ли котлу стабилизатор

На форумах, в темах, где обсуждается стабилизатор напряжения для газового котла, встречаются прямо противоположные мнения:

Обе точки зрения подкрепляются фактами.

В инструкциях по эксплуатации абсолютно всех котлов не указываются особые требования к питающему напряжению. В них сказано, что оборудование подключается к бытовой сети 230 (240, в зависимости от страны-производителя) В, 50 Гц. Дополнительные условия, такие как допустимые отклонения по величине напряжения и частоте, содержание высших гармонических (несинусоидальность напряжения) не оговариваются.

Сейчас в магазинах достаточно большой выбор стабилизаторов

В целом, это означает, что встроенный источник питания электронного блока обеспечивает необходимое напряжение питания схемы при сетевом напряжении, соответствующем стандарту. Гарантирована при этом и нормальная работа другого, входящего в состав котельной установки электрооборудования, в частности, насоса, создающего избыточное давление для принудительной циркуляции теплоносителя.

Европейский стандарт устанавливает номинальное значение напряжения сети 230 В при допустимых отклонениях +/- 5% в течение длительного времени и +/- 10% краткосрочно. Т.е. система будет работать без сбоев и выхода из строя компонентов в диапазоне сетевых напряжений 207-253В.

В настоящий момент российский стандарт сетевого напряжения согласован с европейским, номинальная величина составляет 230В, а допустимые отклонения не более 10% в любую сторону.

В то же время, производители не рассматривают как гарантийный случай выход котельного оборудования из строя при отклонения сетевого напряжения, более установленных стандартом. Соответственно, если просадки или перенапряжения в сети превышают разрешенные пределы (напряжение опускается ниже 207В или поднимается выше 253В), необходимой становится стабилизация.

Многие производители отопительного оборудования могут отказать в гарантии без наличия в системе отопления стабилизатора напряжения

Таким образом, пользователь должен принимать решение о приобретении стабилизатора на основании собственных данных о стабильности сети. Конечно, в случае отклонения от стандарта возможно предъявление претензий провайдеру, осуществляющему электроснабжение, в том числе, в судебном порядке, но процесс этот длительный и защитить котел от выхода из строя не поможет.

Виды стабилизаторов напряжения для котла

Если замеры сетевого напряжение показали, что оно может выходить за допустимые пределы и покупка стабилизатора признана необходимой, следует, прежде всего, определиться с типом устройства. В настоящий момент выпускаются несколько вариантов схем, каждый из которых имеет собственные преимущества и недостатки.

Ферро-резонансные стабилизаторы

Ферро-резонансные устройства, хорошо известны в России еще со времен СССР. Именно по такой схеме были построены первые выпускаемые отечественной промышленностью стабилизаторы.

Схема такого стабилизатора включат расположенные на общем сердечнике 2 обмотки – первичную и вторичную. Причем, участок магнитопровода первичной обмоткой не насыщен, а со вторичной находится в режиме насыщения за счет меньшего поперечного сечения.

В результате при увеличении изменениях напряжения на первичной обмотке магнитный поток через вторичную обмотку остается практически неизменным, что обеспечивает стабилизацию выходного напряжения. Избыточный поток первичной обмотки замыкается через магнитный шунт.

Таким образом, схема стабилизатора:

• Максимально проста, не имеет сложных электронных узлов, что обеспечивает высокую надежность и долговечность.
• Обеспечивает высокую точность стабилизации выходного напряжения и сохранение синусоидальной формы в широком диапазоне отклонений (хотя искажения формы выходного напряжения не исключаются).

• Легко переносит большинство внешних воздействий, в том числе достаточно высокие влажность и температуру, их перепады.
• Не имеет задержек в регулировании при отклонениях питающего напряжения.

Достоинства схемы подтверждает и тот факт, что большинство выпущенных в 50-60е годы прошлого века устройств сохраняют работоспособность и характеристики и сегодня.

Однако присущи таким стабилизаторам и некоторые недостатки, из-за которых их сейчас редко используют:

• Значительная масса и габариты.
• Низкий КПД и, как следствие, выделение большого количества тепла на элементах схемы.
• Шумная работа, характерная для всех устройств с мощными моточными узлами, рассчитанными на сетевое напряжение.
• Неустойчивая работа в режимах токовой перегрузки и холостого хода.
• Достаточно узкий диапазон отклонений входного напряжения, в котором возможна стабилизация.

Все это привело к повсеместной замене ферро-резонансных более современными аналогами.

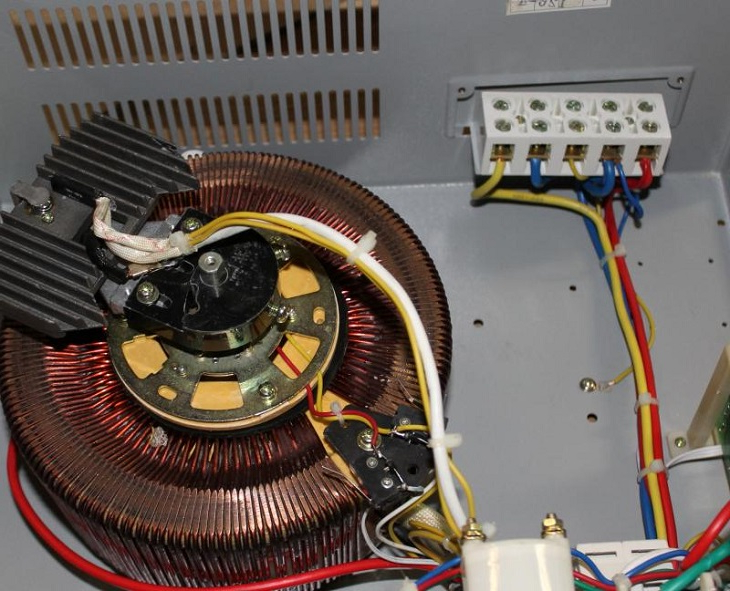

Электромеханические стабилизаторы

Главным компонентом схем электромеханических стабилизаторов является автотрансформатор – устройство, позволяющее изменять коэффициент трансформации. Достигается это за счет перемещения по обмотке трансформатора токосъемного элемента – роликового, ползункового или щеточного типа.

Перемещение контакта осуществляется сервоприводом, который получает управление от электронной схемы, производящей измерение входного напряжения и сравнение его с заданным значением на выходе.

К достоинствам такой схемы относятся:

• Широкий диапазон отклонений входного напряжения.
• Высокая точность поддержания напряжения на выходе.

• Стоимость, которая ниже любых представленных на рынке устройств стабилизации.

Главный недостаток электромеханических стабилизаторов – появление электрической дуги (искры) во время работы. Оно обусловлено разрывами цепи протекания тока при перемещении подвижного контакта по виткам обмотки трансформатора. Поскольку обмотка обладает солидной индуктивностью, прерывание тока вызывает дуговой разряд. Соответственно, использовать такое оборудование в одном помещении с газовыми приборами запрещено!

Однако такое решение трудно назвать рациональным, тем более, что у схемы есть и другие недостатки:

• Уже упомянутые разрывы в выходном напряжении при движении контакта.
• Инерционность, связанная с временем срабатывания сервопривода, что не позволяет оперативно реагировать на изменения входного напряжения.
• Значительная масса и габариты автотрансформатора.
• Недостаточная надежность из-за наличия подвижного узла.
• Необходимость частого обслуживания подвижного контакта.

Словом, при выборе стабилизатора для котла электромеханические устройства рекомендуется исключить из рассмотрения.

Релейные схемы

Релейные схемы работают с автотрансформатором или трансформатором с несколькими отводами в первичной и/или вторичной обмотке. В этом случае реле выступают в роли коммутаторов, которые подключают необходимые отводы трансформатора так, чтобы обеспечить на выходе устройства напряжение, максимально приближенное к заданному.

По сути, такой принцип работы напоминает электромеханические устройства, в которых стабилизация напряжения осуществляется также за счет изменения коэффициента трансформации, но не подвижным контактом, а переключением ключа (контактной группы реле).

Это позволило избавиться от основного недостатка электромеханических стабилизаторов – искрения.

Кроме того, для таких устройств характерны и другие достоинства:

• Скорость реакции на изменения входного напряжения, зависящая от времени срабатывания реле (лежит в пределах 10-20 мс, что сравнимо с временем 0.5-1 периода сетевого напряжения).
• Простая и надежная схема управления.
• Значительная наработка на отказ, зависящая от используемых реле.
• Ремонтопригодность и низкая стоимость компонентов для замены.
• Низкая чувствительность к токовым перегрузкам.

Основными недостатками схемы являются ступенчатое регулирование напряжения, что снижает точность стабилизации, сложность моточного узла.

Полупроводниковые (тиристорные и симисторные) схемы

Устройства с полупроводниковыми ключами – тиристорами и симисторами могут строиться по двум принципам:

Первая схема по характеристикам аналогична релейной, но имеет более высокое быстродействие. При этом для управления полупроводниковыми ключами требуется более сложная схема, а сами они имеют более высокую стоимость, меньшую перегрузочную способность и наработку на отказ.

В схеме с регулятором переменного напряжения коэффициент трансформации остается неизменным. Действующее значение напряжения стабилизируется за счет управления моментом отпирания ключей. Такой подход позволяет упростить и удешевить моточный узел и конструкцию в целом.

Однако у такого способа регулирования есть собственные недостатки, главный из которых – несинусоидальность выходного напряжения и высокий уровень наводимых в сеть помех.

Как выбрать стабилизатор напряжения для газового котла отопления в сети 220 В?

Большинство современных отопительных котлов имеют электронную систему управления, осуществляющую контроль за соблюдением заданных параметров и обеспечение безопасности при эксплуатации. Все бытовые котлы отопления, за редкими исключениями, рассчитаны на питание от стандартной электросети 230В 50 Гц. Нестабильная работа питающей сети и скачки напряжения, могут представлять опасность для электронной «начинки» устройства. Чтобы обеспечить надежную долговечную работу котла и защитить его от возможных проблем с электропитанием устанавливают стабилизатор напряжения. В данной статье мы разберем вопрос правильного выбора стабилизатора для вашего отопительного агрегата.

Нужен ли стабилизатор для котла?

Часто можно услышать мнение, что наличие стабилизатора напряжения не так уж важно. «Мой котел уже десять лет без стабилизатора замечательно работает», «он нормально все перепады терпит», — говорят некоторые владельцы, подразумевая, что покупка данного прибора есть бесполезная трата денег.

Действительно, современные устройства справляются с небольшими перепадами напряжения. Более того, по межгосударственному стандарту ГОСТ 29322-2014 сетевое напряжение не есть величина постоянная и должно составлять 230 В плюс-минус 10 %. Соответственно, под стандартное напряжение подпадает диапазон 207-253 В.

Однако, в реальной жизни не всегда все случается согласно стандартам и резкие скачки параметров в питающей сети пока не являются фантастикой. К тому же, причиной возможных проблем может стать множество разных факторов, от погодных условий до человеческого вмешательства. Поэтому установка стабилизатора все-таки представляется оправданным решением и его покупка в большинстве случаев менее затратна, чем ремонт котла отопления при аварии. К тому же многие продавцы определяют установленный СН как необходимое условие для действия гарантии.

Какие типы стабилизаторов подходят для котлов

Производителями выпускается множество стабилизаторов различных моделей. Представленные на рынке приборы можно разделить на четыре типа:

• электромеханические (сервоприводные)
• релейные
• электронные (тиристорные)
• инверторные

Каждый тип обладает своими особенностями, плюсами и минусами, которые нужно учитывать при подборе. Приведем краткий обзор оборудования по каждому типу.

Электромеханические

Принцип действия основан на круговых обмотках трансформатора, по которым перемещаются угольные щетки, управляемые сервоприводом.

Плюсы: низкая стоимость, широкий диапазон входного напряжения, точность и плавность регулирования, способность переносить перегрузки, возможность работы при низких температурах и высокой влажности, надежная система защиты от перенапряжения и перегрева, длительный срок службы.

Минусы: невысокая скорость регулировки (реагирования), повышенный уровень шума, повышенные вес и габариты по сравнению с приборами других типов.

Важно! Категорически запрещено устанавливать электромеханические стабилизаторы в помещениях с газовым оборудованием! Это ограничение обусловлено тем, что при работе СН подобного типа возможно образование искр. При утечке газа это может привести к взрыву.

Такие стабилизаторы можно ставить для отопительных котлов, но не рекомендуется использовать их, если имеют место частые ощутимые скачки напряжения. Также по требованиям безопасности необходимо отдельное место установки.

Релейные

Широко распространённый современный тип стабилизаторов. Здесь ток, пропускаемый по обмотке трансформатора регулируется специальными реле, а не механическим способом. Некоторые ресурсы приводят информацию, что релейные СН не подходят для отопительных котлов из-за своего низкого быстродействия. Действительно, скорость отклика производимых ранее стабилизаторов этого типа была низкой, однако современные модели лишены этого недостатка.

Плюсы: доступная стоимость, широкий диапазон и высокая скорость регулирования, надежная система защиты, компактные размеры и легкий вес.

Минусы: ступенчатое регулирование, отсутствие запаса мощности, средний уровень шума, недолгий срок эксплуатации.

По соотношению цена/качество релейные стабилизаторы являются оптимальным выбором и широко используются с отопительными котлами.

Электронные

Электронные стабилизаторы регулируют ток также пропуская ток через трансформатор с помощью электронных ключей, что позволяет обеспечить компактные размеры прибора и его высокую эффективность.

Плюсы: широкий диапазон и высокая скорость регулирования, низкий уровень шума, компактные размеры, длительный срок службы.

Минусы: высокая стоимость, ступенчатое регулирование, отсутствие запаса мощности.

Электронные стабилизаторы более совершенное и универсальное решение для котлов отопления. Они имеют более высокую стоимость, чем релейные, поэтому менее распространены.

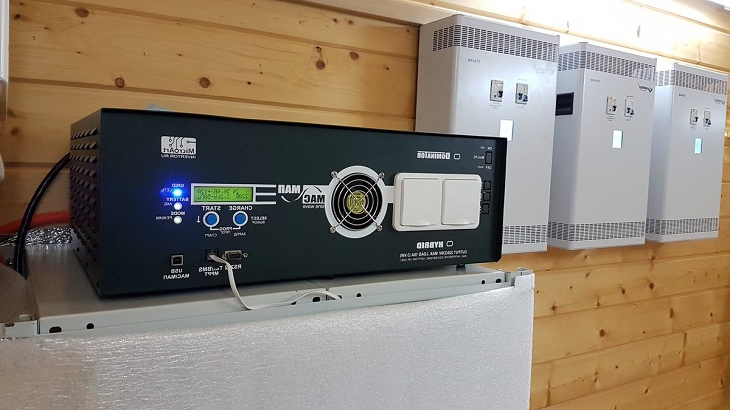

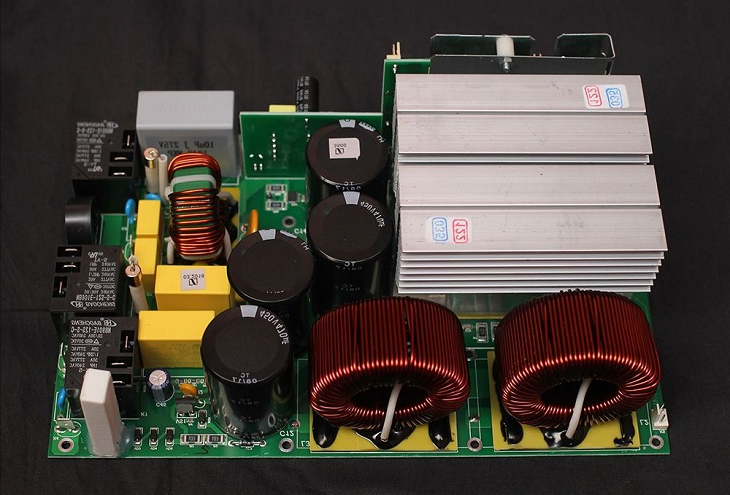

Инверторные

В инверторных стабилизаторах нет трансформатора, здесь переменный входной ток сначала преобразуется в постоянный, а затем из него генерируется необходимое переменное напряжение.

Плюсы: широкий диапазон входного и высокая точность выходного напряжения, высокая скорость и плавность регулирования, отсутствие шума, минимальные размеры и вес, долгий срок эксплуатации.

Минусы: высокая стоимость, отсутствие запаса мощности.

Стабилизаторы этого типа обеспечивают наиболее качественное регулирование, но имеют самую высокую цену среди перечисленных типов.

Подробнее про различные типы стабилизаторов напряжения для дома, написано в следующей статье: какие типы и виды стабилизаторов напряжения для дома существуют?

Какие характеристики стабилизатора необходимо учитывать при покупке

При подборе стабилизатора напряжения необходимо оценить его ключевые характеристики и их влияние на работу отопительного котла. Это поможет выбрать модель, наиболее подходящую для конкретных условий эксплуатации.

Мощность стабилизатора

Один из главных параметров выбора стабилизатора для котла отопления — мощность. Узнать какую мощность электропитания потребляет котел можно в его паспорте. Важно не перепутать, для котлов обычно указывается два значения: тепловая мощность котла (обычно составляет >10 кВт) и нужная нам потребляемая электрическая мощность (средний показатель 100-200 Вт или 0,1-0,2 кВт).

При пуске котла значение может увеличиваться на короткое время, найденный параметр нужно брать с запасом. Еще нельзя забывать о сопутствующем оборудовании, которое возможно будет обслуживать стабилизатор вместе с котлом, это может быть, к примеру, циркуляционный насос, если он не встроен в сам котел.

Кроме того, если входной ток падает, то возможности стабилизатора по его повышению тоже падают, также необходимо учитывать просадку напряжения. К примеру, если в розетке 170 В, вместо положенных 230 В, эффективность работы стабилизатора снизится до 80% от номинальной мощности, т.е. стабилизатор на 500 Вт нужно рассчитывать, как на 400 Вт.

Таким образом, для расчета необходимой мощности стабилизатора с запасом на пусковой ток и просадку при низком напряжении, нам нужно умножить суммарную мощность котла и сопутствующего оборудования (если есть) на коэффициент 1,5. Если же напряжение в сети совсем низкое, не лишним будет увеличить коэффициент до 1,7.

Пример: Мощность котла составляет 150 Вт, циркуляционного насоса 100 Вт. Их общую мощность (250 Вт) умножаем на коэффициент 1,7. Получаем минимальную мощность стабилизатора 425 Вт.

На сколько сильно падает входное напряжение?

Стабилизатор доводит напряжение из сети до требуемых 230 В. В зависимости от величины падения напряжения в сети выпускают стабилизаторы с разным диапазоном входного напряжения. Чтобы узнать, с какими параметрами нам необходим прибор, нужно произвести замеры.

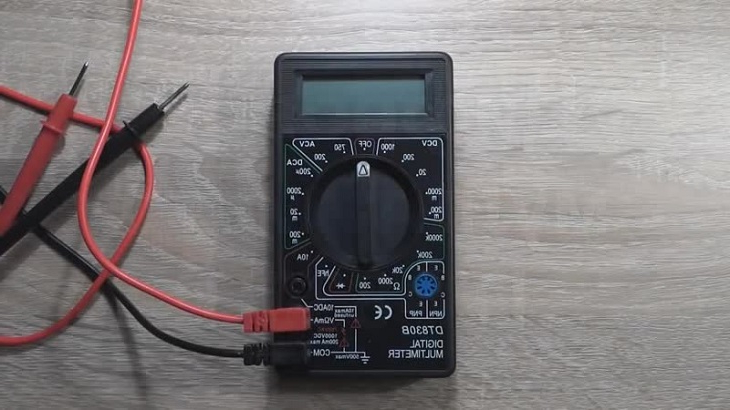

Для этого будет нужен вольтметр (мультиметр). Замеры желательно производить в разное время суток, чтобы увидеть, как изменяются показатели в зависимости от нагрузки на сеть, при этом захватить часы максимального и минимального потребления (утро-день-вечер). Лучше записывать полученные данные, чтобы не забыть. Желательно произвести замеры в течение нескольких дней. По окончании можно добавить к пиковым значениям 10-15 В в каждую сторону, это обеспечит небольшой запас.

Если вы получили значения 180-240 В, то именно с таким диапазоном и нужен стабилизатор. В частном секторе, за городом, в сети могут быть более весомые перепады, например, от 140 до 270 В, что нужно учесть при покупке.

Выходное напряжение стабилизатора обычно стандартные 230 В+-10%. Чтобы избежать проблем из-за недостатка мощности лучше выбрать стабилизатор с точностью выходного напряжения не более +-5%. Это обеспечит заданные производителем параметры и станет залогом долгой бесперебойной работы.

Скорость стабилизации напряжения

Этот параметр состоит из двух характеристик:

• скорость регулирования — измеряется в вольтах в секунду (В/с), показывает возможность стабилизатора восстанавливать стандартное напряжение на выходе при значительных отклонениях входного;
• время срабатывания — обозначается миллисекундами, показывает время реакции прибора на изменение напряжения.

Чем выше скорость и меньше время срабатывания, тем лучше стабилизатор защищает ваше оборудование. У хороших моделей скорость регулирования составляет 100 В/с и выше. Такой показатель позволяет стабилизатору восстанавливать требуемое напряжение практически мгновенно. Скорость 15-20 В/с считается не очень хорошим значением, что может приводить к кратковременной некорректной работе особо чувствительных к напряжению котлов.

Отличным временем срабатывания считается 5 мс и меньше. 10 мс будут вполне приемлемыми, а 20 мс удовлетворительными. Большие значения уже подразумевают некоторый риск.

Важно! В инверторных стабилизаторах используется двойное преобразование, как уже говорилось выше, поэтому у них отсутствует параметр времени срабатывания.

Наличие защиты и функции перезапуска

Практически все современные модели стабилизаторов имеют систему защиты, которая отключает аппарат, если он не способен обеспечить нормальную работу при значительном отклонении параметров сети или, к примеру, перегревается.

Стабилизатору напряжения для котла необходимо иметь функцию перезапуска. Что это означает? Когда происходят сильные скачки или значительное падение напряжения, прибор отключает выходное питание, что влечет отключение котла. Стабилизатор отслеживает параметры сети и когда они возвращаются в приемлемый диапазон, питание восстанавливается, котел запускается и продолжает работу в штатном режиме.

Если же функция рестарта отсутствует, то, чтобы снова подать питание требуется ручной перезапуск. Если хозяева дома отсутствуют или находятся в отъезде, в зимнее время это может доставлять неудобства и даже привести к серьезным проблемам (разморозке и выходу из строя системы отопления и котла). В совсем дешевых моделях функции рестарта может не быть, что является жирным минусом. Обращайте на это внимание при покупке стабилизатора.

Конструктивное исполнение

Существующие приборы могут сильно отличаться массой и размерами, что зависит от их типа. Предлагаются настенные и напольные модели, варианты с цифровым дисплеем и стрелочными датчиками. При выборе стабилизатора не забывайте заранее спланировать его место установки, представьте, как он будет смотреться в вашем интерьере, захотите ли вы его спрятать или наоборот, расположить на видном месте возле котла. Не совершайте распространенную ошибку, располагая стабилизатор прямо под котлом, это запрещено по требованиям безопасности, при протечке вода из котла может залить электрический прибор.

Популярные марки и бренды стабилизаторов напряжения

На рынке представлено большое разнообразие марок и моделей, произведённые как западными производителями, так и отечественными компаниями, которые давно наладили производство и, зачастую, предлагают хорошие варианты по соотношению цена/качество. Популярными марками на рынке являются Luxeon, Logic Power, Ресанта, Энергия, Прогресс, Ruself, Lider, Sven.

Примеры надежных моделей стабилизаторов для котла

Примеры хороших и надежных моделей стабилизаторов для отопительных котлов по типам.

Сервоприводные:

• Ресанта ACH1000/1-ЭМ;
• Luxeon LDS1500 Servo;
• RUCELF SDW-1000;
• Энергия CHBT-1000/1;
• Elitech ACH 1500E.

Релейные:

• LogicPower LPT-1000RV;
• Luxeon LDR-1000;
• Powercom TCA-1200;
• SVEN Neo R1000;
• БАСТИОН Teplocom ST1300.

Электронные:

• Штиль R 1200SPT;
• Luxeon EDR-2000;
• Прогресс 1000T;
• Lider PS 1200W-30;
• Awattom СНОПТ-1.0.

Как выбрать бесперебойник для газового котла?

Как выбрать источник бесперебойного питания для газового котла?

Как подобрать стабилизатор напряжения для частного дома или квартиры?

Защита от перенапряжения: что лучше стабилизатор или реле контроля напряжения?

Какие типы и виды стабилизаторов напряжения для дома существуют?

Какой стабилизатор напряжения нужен для холодильника

Как выбрать стабилизизатор напряжения для газового котла

Современные газовые котлы оснащены инновационным программным обеспечением. Электроника управляет работой процессора и режимами установки прибора. Научиться управлять электронным устройством вполне возможно, но складываются обстоятельства, когда управление системой от пользователя не зависит. К непредвиденным обстоятельствам относятся резкие перепады напряжения в сети или кратковременное внезапное отключение электрической линии. В таких случаях стабилизатор напряжения. Иначе, дорогостоящие газовые котлы будут периодически давать сбой и плата очень быстро придет в непригодность.

Нужно ли покупать или нет

Чаще всего дает сбой при перепадах тока плата управления — самая уязвимая и дорогостоящая деталь любого котла отопления. Но и это еще не самое опасное при эксплуатации газового котла. Всегда есть риск утечки газа, удушения парами, а также стихийного взрыва. Стабилизатор напряжения для котла обеспечивает бесперебойную работу электроники и программных процессов, четкое управление функциями и своевременное отключение от сети. За рабочие процессы внутри механизма отвечают специально установленные электронные датчики. Программное управление котлом обеспечивает стабильную работу котла и надежную техническую безопасность.

Покупать стабилизатор напряжения к газовому котлу отопления считается обязательным делом, еще по одной важной причине. Сервисные центры по обслуживанию электронной техники, в случае поломки газового обогревателя, не будут ремонтировать такой агрегат, если он эксплуатировался без стабилизатора напряжения.

Покупка стабилизатора – совершенно правильное решение. Однако, есть факторы, когда стабилизатор не может помочь решить проблему. Подключение газового котла через стабилизатор напряжения не защищает потребителя абсолютно от всех бытовых неприятностей. Стихийные бедствия, во время которых может произойти попадание молнии в механизм или полное отключение электрической сети. В таком случае стабилизатор не поможет и не защитит котел от поломки. В остальном, стабилизатор нужный и важный прибор, обеспечивающий безопасную и надежную работу газового котла.

Как выбрать стабилизатор?

Все желающие выбрать стабилизатор напряжения к газовому котлу, сталкиваются с трудной задачей, как выбрать прибор хорошего качества из недорогого ценового сегмента. Что нужно учесть при выборе надежного стабилизатора, какие важные функции должен выполнять качественный и функциональный прибор, какими техническими характеристиками обладать?

Мощность стабилизатора

Для слаженной работы газового котла, идеально подойдут однофазные прибору. Они стоят дешевле трехфазных. Экономия финансов при выборе стабилизатора напряжения такого вида прибора, будет обеспечена. Выбирая в каталоге нужный стабилизатор под конкретный газовый котел, нужно учитывать мощность прибора, четырехсот ватный агрегат будет самым оптимальным вариантом для нормальных современных газовых котлов. Можно выбрать и помощнее модель, конечно, но и цена на него тоже будет намного выше.

Виды инновационных стабилизаторов напряжения

Современные стабилизаторы производят 4 видов:

• электромеханические
• релейные
• электронные
• инверторные

Какой стабилизатор лучше?

Электромеханические устройства не монтируются к котлу в одном жилище, это очень пожароопасный вариант, их нужно устанавливать в отдельном здании. Это большой жирный минус таких моделей, отодвинувший их на последнее место в рейтинге.

Релейные стабилизаторы современного производства ничем не хуже электронных, но есть у них в механизме один недостаток — это посторонний шумовой эффект. Постукивание во время перепадов напряжения в работе такого устройства отнесено к минусам его технических характеристик. Если же фоновые щелчки не раздражают, можно смело такой тип прибора покупать. Он ничем не отличается по результатам работы от более дорогих его аналогов.

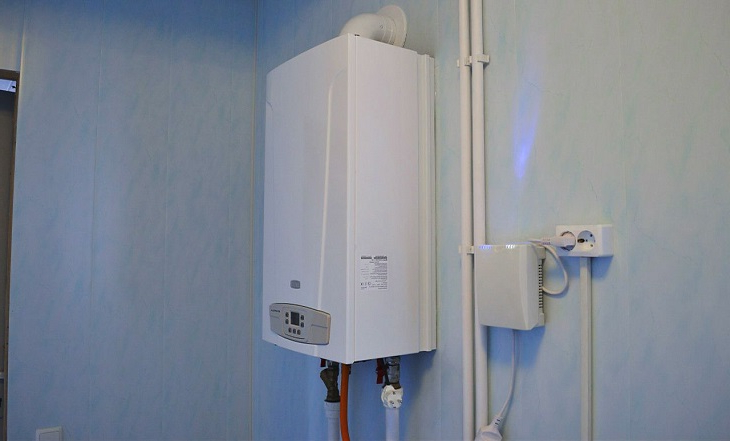

Стандартное использование стабилизатора напряжения (он слева) с газовым настенным котлом Italtherm

Электронные и инверторные стабилизаторы напряжения вполне подходят к любому виду газового котла. Они обеспечат бесперебойную работу и полную безопасность нагревательного прибора.

Инверторные стабилизаторы сегодня являются передовыми на рынке электронного оснащения. Использование инновационных технологий в разработке современных стабилизаторов такого типа вывело их в топ лидеров по продажам. Это лучший выбор для газового котла.

Инверторных стабилизаторов существует два вида — первый трапециевидный с модифицированной синусоидой. Применяются для стабильной работы офисной техники. В основном идут в комплекте с аккумулятором.

Этот вид инверторного устройства идет с точной синусоидальной характеристикой, частота синусоиды выдержанную в стандартном формате.

Все стабилизаторы двойного преобразования защищены от короткого замыкания, ошибочного подключения системы питания и переключения батарей.

По весу они считаются одними из самых идеальных устройств для стабилизации напряжения.

Преимущества и технические характеристики стабилизаторов:

• мгновенное преобразование
• отсутствие подвижных механизмов
• тишина в процессе работы
• отсутствие трансформаторного механизма
• минимальные габариты
• универсальный диапазон напряжения
• улучшенный теплоотвод

Лучшие бренды современных стабилизаторов напряжения

На рынке современной электроники появилось много видов оборудования для стабилизации напряжения. Выбрать и купить стабилизатор для газового котла просто, если соблюдать основные правила и рекомендации производителей. Обращать внимание при выборе устройства нужно на мощность, уровень защиты, скорость реагирования и вес.

В линейке представленных на рынке стабилизаторов для котла есть напольные и настенные устройства. Выбирать нужно более удобный вариант, исходя от условий его эксплуатации и типа котла. Лучшие из них: Daewoo Power Products, Wester, LogicPower, Powercom, РЕСАНТА, БАСТИОН SKAT, Энерготех, OPTIMUM.

Одним из лидирующих в продаже сегодня являются инверторные стабилизаторы ШТИЛЬ. Штиль — идеальный инверторный агрегат, позволяющий надежно работать котлу при любом перепаде напряжения. Производителем указана высокая скорость стабилизации и это гарантированно правдивая информация. Такая модель имеет ряд универсальных качеств и уникальных функций.

Можно выбирать такое устройство, если нужно оборудовать загородный газовый котел, где часто падает напряжения и происходят резкие скачки напряжения. Прибор быстро реагирует на перепады в сети, обеспечивая таким образом защиту котлу и стабильную его работу. К плюсам устройства Штиль можно также отнести его бесшумность во время эксплуатации.

Если финансовые возможности небольшие, можно смело покупать знаменитые модели Maxxter или LogicPower — это китайские приборы, на которые никогда не бывает нареканий от покупателей. В интернете тысячи позитивных отзывов. Если же покупка планируется для дорогого котла на долгие годы эксплуатации, лучше заплатить один раз за брендовую электротехнику, чем каждый год покупать новое оборудование.

Основные рекомендации при покупке

Стабилизатор напряжения выбрать для газового котла можно, руководствуясь инструкцией на определенную модель и рекомендательным предписанием по технике безопасности. Предпочтение нужно отдавать проверенным брендам, изучив их технические характеристики, все преимущества и недостатки на официальном сайте компании. Покупать стабилизатор нужно у официальных дилеров или представителей торговой марки, чтобы не нарваться на подделку.

Также, нужно побольше узнать о выбранной модели, ознакомившись с отзывами покупателей. Должен быть официальный сайт у продавца стабилизирующих электронных устройств. На главной странице размещаться каталог с полным описанием и техническими характеристиками каждой модели. В меню можно ознакомиться с популярными брендами и видами оборудования, а также с полезными статьями, помогающими покупателю определиться с выбором стабилизатора. На сайте должен быть указан гарантийный срок устройств и степень безопасности. Тогда покупка будет полезной, надежной и гарантированно безопасной. Лучше все узнать подробно, чем заплатить деньги за «кота в мешке».

Стабилизатор напряжения для газового котла: цели использования, типы и их характерситики

Одним из самых нужных бытовых устройств в загородном доме является система отопления, состоящая из газового котла с электронным блоком управления и, возможно, циркуляционного насоса для ротации теплоносителя.

Система отопления является весьма требовательной к качеству напряжения, поэтому стабилизатор напряжения для газового котла должен отвечать достаточно жёстким требованиям.

Для чего нужен стабилизатор в системе отопления?

В частных домах обычно устанавливаются отопительные котлы зарубежного производства, которые могут очень легко отказать в том случае, если напряжение сети будет значительно отличаться от номинала. В загородной местности такие отклонения случаются постоянно, но даже если дом расположен в черте города, никакая техника не застрахована от сильных отклонений сети. Чаще всего броски напряжения происходят в вечернее время, когда закрывается большинство учреждений и предприятий, не имеющих ночной смены.

Блок управления импортного газового котла очень чувствителен даже к небольшим изменениям напряжения. Там имеется система автоматики, которая при бросках напряжения сети может заблокировать работу котла отопления, а его разблокировка и перезапуск могут выполнить только мастера из сервисного центра.

Циркуляционный насос, который является составной частью отопительных систем, так же нуждается в стабильном напряжении сети, поэтому использование автономной системы обогрева без стабилизатора напряжения вообще недопустимо в принципе. Чтобы понять, какой стабилизатор напряжения лучше для газового котла, нужно ознакомиться с характеристиками разных типов устройств.

Виды современных стабилизаторов

Некоторые типы стабилизаторов, которые еще недавно пользовались большим спросом, в современной практике не применяются как устаревшие. Промышленностью выпускаются стабилизаторы трёх основных типов. Основным элементом у них является силовой трансформатор, а вся разница заключается в механизме коррекции напряжения сети:

• Стабилизаторы релейного типа;
• Электронные стабилизаторы;
• Электродинамические стабилизаторы.

Релейные стабилизаторы

В стабилизаторах релейного типа изменение напряжения сети осуществляется за счёт коммутации обмоток трансформатора с помощью реле. Количество реле определяет число ступеней регулировки, которое у качественных моделей может достигать девяти.

Качественные релейные стабилизаторы, например, от российской компании «Энергия», обеспечивают на выходе форму сигнала близкую к классической синусоиде, что позволяет использовать такие устройства для питания циркуляционных насосов. Скорость коммутации обычно не превышает 10 мс, а точность находится в интервале 8-10 %, что соответствует параметрам нормальной электросети.

Стабилизаторы электронного типа

Электронный стабилизатор конструктивно отличается от релейного стабилизатора только системой отвечающей за коррекцию напряжения. Коммутация обмоток и, соответственно, изменение напряжения на выходе устройства обеспечивается не электромеханическими реле, а полупроводниковыми ключами.

Скорость срабатывания и реакция на изменение напряжения на входе выполняется за более короткий промежуток времени, чем у релейного стабилизатора. Эта величина может находиться в интервале от 4 до 6 мс.

Электронный стабилизатор выполняет не плавную, а дискретную стабилизацию, поэтому точность установки обычно не превышает 6-8 %. Некоторые модели могут выдавать гладкую синусоиду, но недорогие стабилизаторы сильно искажают форму выходного сигнала, что ограничивает их применение в системах отопления.

Сервоприводный стабилизатор

Электродинамический или сервоприводный стабилизатор регулирует величину напряжения на выходе с помощью серводвигателя. На его роторе установлена графитовая щётка, которая может перемещаться по неизолированной обмотке тороидального трансформатора, увеличивая или уменьшая напряжение на выходе. Управление работой двигателя осуществляется блоком контроля напряжения.

Такой стабилизатор обеспечивает плавную и точную коррекцию напряжения. Отклонение от номинала может не превышать 1-2%. Главным недостатком такого устройства является низкая скорость нормализации напряжения. Сервоприводные стабилизаторы, в отличие от других моделей, не имеют ограничения по нагрузке и могут работать с очень мощными потребителями.

Выбирая стабилизатор для газового котла, следует учитывать требования к параметрам напряжения сети, которые можно найти в технической документации на устройство. Некоторые модели очень критично реагируют даже на небольшие перебои в энергоснабжении. При пропадании напряжения микроконтроллер газового котла может отключить всю систему. Для перезапуска блока автоматики потребуется вмешательство специалистов.

Если электронная система управления котлом допускает пропадание фазы на 10-40 мс, то оптимальным вариантом для такого оборудования будет применение релейного стабилизатора. Если требования более жёсткие, придётся выбирать качественный электронный стабилизатор на тиристорах, что будет несколько дороже.

Критерии выбора стабилизатора

Стабилизаторы напряжения кроме достоинств и недостатков, свойственных каждому типу имеют общие технические характеристики:

• Число фаз;
• Допустимая мощность нагрузки;
• Скорость нормализации напряжения;
• Точность установки;
• Входной диапазон напряжения;
• Форма выходного напряжения;
• Интервал рабочих температур.

Индивидуальные системы отопления обычно рассчитаны для питания от однофазной сети. Мощность нагрузки – это важнейшая характеристика любого стабилизатора. Этот параметр определяет, какие по мощности нагрузки можно будет подключить к блоку стабилизации.

Определение требуемой мощности стабилизатора

Для определения требуемой мощности стабилизатора нужно отдельно подсчитать активную и реактивную нагрузки. В данном случае схема управления это активная нагрузка, а вентилятор и циркуляционный насос – реактивная. Мощность компактного отопительного котла обычно варьируется от 50 до 200 ватт, а циркуляционный насос может иметь мощность 100-150 ватт. Часто в документации указывается тепловая мощность насоса.

Чтобы узнать полную мощность, нужно тепловую мощность разделить на косинус фи, а если он не указан, то на коэффициент 0,7 (Р тепловая/Cos ϕ или на 0,7). В момент включения насоса потребляемый ток возрастает примерно в три раза. Это продолжается не более пяти секунд, но учитывать пусковой ток нужно обязательно, поэтому результат умножается на три.

После подсчёта всех мощностей данные суммируются и умножаются на поправочный коэффициент 1,3. В результате формула будет выглядеть следующим образом:

Мощность стабилизатора = Мощность блока автоматики + (мощность насоса*3 + мощность вентилятора*3)*1,3.

Самым быстрым стабилизатором является электронное устройство на тиристорах, а самым медленным – электромеханический прибор с серводвигателем. Сервоприводный стабилизатор не успеет отработать мгновенное изменение напряжения сети, и блок управления котла выйдет из строя.

Точность установки напряжения не является важным параметром, поскольку даже дешёвый стабилизатор для газового котла обеспечивает точность ± 10 %, а эта величина соответствует отечественному стандарту.

Современные стабилизаторы могут нормально работать в диапазоне от 105-110 вольт до 250-265 вольт, что вполне достаточно даже для неблагополучной сельской местности. Форма выходного напряжения играет важнейшую роль при работе с реактивной нагрузкой. Искажённая синусоида вызывает перегрев электродвигателя и полный его отказ.

Самым неприхотливым стабилизатором по отношению к температуре, является электронный прибор с тиристорным управлением. Его можно эксплуатировать в диапазоне от -40 до +50 градусов.

Заключение

Подводя итоги, можно сделать однозначный вывод – лучший стабилизатор для газового котла — это тиристорный прибор с микропроцессорным управлением, который обеспечивает на выходе ровную синусоиду.

В большом доме со сложной системой отопления, обычно имеется несколько насосов для перемещения теплоносителя, поэтому специалисты рекомендуют в таких случаях, установить два стабилизатора, один из которых будет обеспечивать качественным напряжением автоматику котла отопления, а другой работать только на циркуляционные насосы. Это намного повысит надёжность системы.

Выбор и расчет мощности стабилизатора напряжения для газового котла

Энергозависимые отопительные газовые котлы очень чувствительны к качеству электропитания. При скачках напряжения они легко могут выйти из строя, доставив вам массу неприятностей и лишних финансовых затрат. С учетом того, что качество электросетей в нашей стране оставляет желать лучшего, многие владельцы частных домов задаются вопросом как правильно выбрать стабилизатор напряжения для газового котла.

В этой статье мы постараемся ответить на вопросы что такое стабилизатор напряжения и зачем он нужен, какие бывают виды, как правильно выбрать и рассчитать исходя из потребляемой мощности газовым котлом, а также приведем краткий обзор наиболее популярных моделей. Итак, начнем.

Что такое стабилизатор напряжения и зачем он нужен

Большинство современных газовых котлов напичканы электроникой и автоматикой которая очень чувствительна к питающему напряжению. Для стабильной и безотказной работы, на входе отопительного прибора должно быть напряжение 220В с идеальной синусоидой.

Фото 1: Сетевой стабилизатор «Энергия» для бытовых котлов на газу

К сожалению российские электросети в большинстве своем очень низкого качества из-за устаревшего оборудования и нарушений при монтаже. Напряжение в них чаще всего меньше положенных 220В и его форма далека от идеала. Скачки напряжения тоже не редкость. Причиной их может быть пришедший внезапно грозовой фронт, включение в сеть вами или вашими соседями мощных приборов таких как дрели, сварочные аппараты, холодильники или электрические обогреватели.

По статистике сервисов по ремонту газовых котлов, 25% поломок происходит по причине неподобающего качества питающего напряжения. Все эти случаи не являются гарантийными и владельцу приходится оплачивать дорогостоящий ремонт за свой счет.

Фото 2: Схема подключения газового котла «Bosch» к сети через стабилизатор «Теплоком»

Подключение газового котла через стабилизатор напряжения решает все эти проблемы. На вход преобразователя подается низкокачественное напряжение из электросети, которое он преобразует в 220В с идеальной синусоидой, которыми впоследствии и питается электроника отопительного прибора.

Помимо газовых котлов в защите чувствительной электроники от некачественного напряжения нуждаются также и современные модели на твердом топливе например такие как, дровяные котлы на длительного горения «Viessmann» Vitoligno. Подключать их к сети также лучше через стабилизатор.

Вернуться к оглавлению

Виды стабилизаторов и их характеристики

Перейдем непосредственно к выбору стабилизатора и вначале определимся с нужным нам типом. У каждого из них есть свои плюсы и минусы и особенности работы. Давайте рассмотрим их по порядку:

Электромеханические

Стабилизатор состоит из катушки со встроенным электродвигателем, который перемещает угольную щетку по ее виткам. Такие устройства стоят не дорого и на выходе выдает 220В с очень низкой погрешностью (около 2%), но имеют и ряд недостатков таких как шумность, низкое быстродействие, короткий срок службы механики и ее плохая надежность. Для газовых котлов они не подходят, так как помимо перечисленных минусов, при движении механических частей велика вероятность образования искр.

Релейные

В стабилизаторах этого типа переключение между обмотками вольтодобавочной катушки происходит с помощью реле. От того какое количество обмоток используется зависит точность стабилизации. Устройства имеют широкий диапазон входного напряжения от 100 до 290В, точность стабилизации около 5-8%, низкий уровень шума, доступную цену (от 2000р), широкий диапазон рабочих температур и могут несколько секунд работать при перегрузках в 110%. К недостаткам их можно отнести разве что подверженность реле износу и некоторую задержку стабилизации.

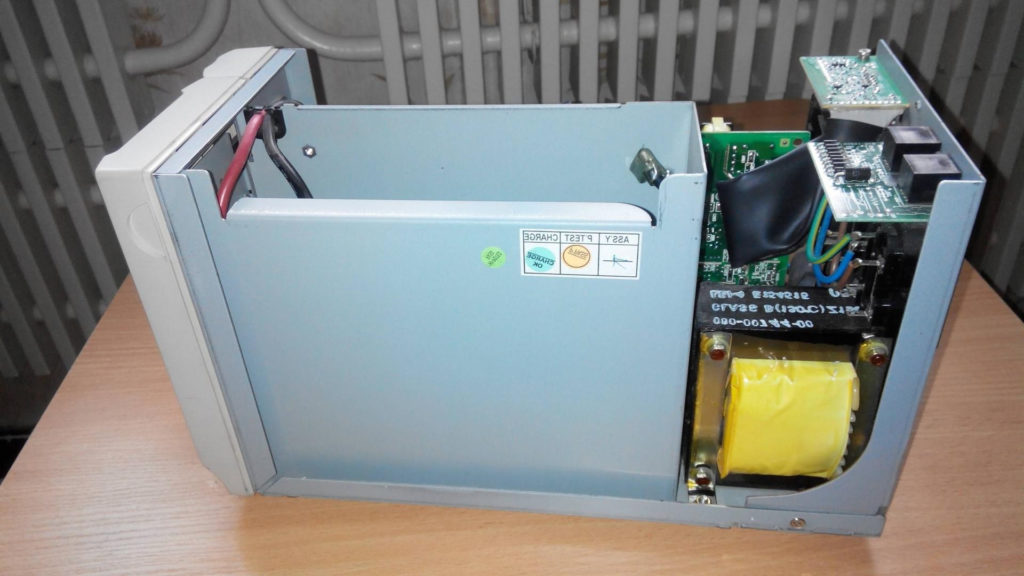

Фото 3: Конструкция стабилизатора с релейными переключателями

Электронные (тиристорные)

Эта разновидность стабилизаторов отличается самым высоким быстродействием. За переключение обмоток автотрансформатора в них отвечают полупроводниковые ключи — тиристоры (симисторы). Входящий в состав прибора контроллер сравнивает эталонное напряжение 220В (или 380В) со входным и при необходимости корректирует его. Точность стабилизации зависит от количества корректирующих ступеней, чем их больше тем ближе выходное напряжение к эталону.

Тиристорные стабилизаторы напряжения обеспечивают абсолютную защиту от перепадов в сети. Они способны долгое время выдерживать перегрузки, работают почти бесшумно, имеют долгий срок службы и компактные размеры. Единственный недостаток этих электронных приборов это высокая цена. В России на данный момент такой прибор можно купить по цене от 5000 рублей.

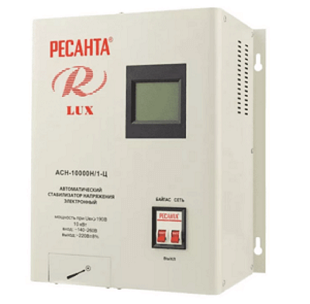

Фото 4: Монтаж настенного стабилизатора 220В «Ресанта» для систем отопления

Для использования совместно с газовым котлом лучший выбор это релейные и электронные стабилизаторы напряжения. Электромеханические подойдут, к примеру, для подключения водогрейного пеллетного котла отопления «Faci» или ему подобных устройств на топливных гранулах с электронным управлением.

Вернуться к оглавлению

Формула расчета мощности стабилизатора

Итак мы определились с типом стабилизатора напряжения. Теперь чтобы правильно выбрать нужное устройство из линейки предлагаемой производителем, необходимо рассчитать мощность на которую оно должно быть рассчитано. Для того, чтобы это сделать надо выполнить следующие шаги:

Определяем потребляемую электрическую мощность котла, значение которой обычно указано в техническом паспорте на устройство.

Внимание! Многие владельцы путают тепловую мощность с электрической. Значения первой для бытовых отопителей обычно лежат в пределах 10 — 100 кВт, а второй в 1000 раз меньше и составляет примерно 100 — 200 Вт.

Для того, чтобы лучше понять методику расчета, рассмотрим его последовательность на примере простой задачи:

Задача: Необходимо выбрать стабилизатор напряжения для газового котла «Viessmann» Vitopend 100-W WH1D с закрытой камерой сгорания и встроенным циркуляционным насосом.

Решение: По паспорту электрическая мощность котла 63 Вт, насоса 65 Вт. Мощность стабилизатора = (63 + 65*3)*1,3 = 335 Вт

Определившись с типом и с мощностью устройства, можно переходить к выбору производителя и конкретной модели. В следующей главе мы сделаем краткий обзор наиболее популярных приборов на российском рынке.

Вернуться к оглавлению

Рейтинг популярных моделей и отзывы

В завершении нашего рассказа представляем вашем небольшой рейтинг стабилизаторов напряжения для отопительных котлов. Они подходят для большинства популярных газовых котлов таких как Вайлант, Бакси, Бош, Будерус, Аристон. Именно эти модели стабилизаторов наиболее часто выбирают потребители:

Теплоком

Стабилизаторы «Teplocom» от компании «Бастион» одни из самых востребованных на российском рынке. Производитель выпускает две модели для внутреннего и одну для наружного размещения. Устройства относятся к стабилизаторам релейного типа с микропроцессорным управлением и способны выдавать на выходе 220В с погрешностью 8-9% при входном напряжении в диапазоне 145-260В.

Фото 5: Настенный и уличный стабилизаторы напряжения «Теплоком»

Помимо всего прочего, приборы оборудованы защитой от молний и системой аварийного отключения, просты в установке и подключении, имеют малые габариты и привлекательный дизайн. Для настенного крепления комплектуются специальным кронштейном. Ниже приведены их основные характеристики:

Примечание: Для многих моделей производитель указывает значение номинальной и максимально мощности нагрузки в вольт-амперах (ВА). Для того, чтобы перевести его в ватты (Вт) необходимо значение в вольт-амперах умножить на 0.6.

Штиль

Группа компаний «Штиль» выпускает множество различных стабилизаторов напряжения, среди которых есть серии специально разработанные для систем отопления. Модели серии T относятся к релейному типу и обеспечивают точность стабилизации с погрешностью 5,5%. Они удобно крепятся на стену, имеют табло индикации параметров работы и систему автоматического отключения.

Фото 6: Стабилизаторы «Штиль» серий SPT, ST, T для отопительных котлов

Устройства серии ST и SPT в качестве переключающих элементов используют полупроводниковые ключи симисторы. Благодаря этому прибор работает бесшумно, отличается высокой долговечностью и наличием надежной системой аварийного отключения. В таблице ниже представлены технические характеристики этих приборов:

Небольшой отзывы владельца модели штиль специально для сайта kotlydlyadoma.ru:

После приобретения газового котла «Baxi» и ознакомившись с условиями гарантии я озадачился выбором стабилизатора напряжения. Пошерстил форумы и посоветовался с продавцами и выбрал самую ходовую модель от «Штиль». Мощности его мне хватает с запасом, работает бесшумно и гармонично смотрится на стене, да и стоит не так уж и дорого.

Дмитрий Сергеевич, Красноярск

Среди других производителей можно выделить модели «Ресанта», «Энергия», «Рысь», но они гораздо менее популярны чем рассмотренные выше. Любой хороший стабилизатор успешно справится с нестабильным напряжением в электросети, однако для работы газового котла при полном отсутствии напряжения в сети, владельца загородного дома спасет только источник бесперебойного питания (ИБП) для газового котла.

В заключении посмотрите небольшое видео по теме:

Надеемся, что после прочтения данного материал у вас не осталось вопросов нужен ли вашему газовому котлу стабилизатор напряжения или нет. Однозначно нужен. Единожды потратив сравнительно небольшую сумму на то, чтобы купить стабилизатор, вы на многие годы защитите свой отопительный котел от некачественных электросетей и сэкономите кучу средств на ремонте дорогостоящей электроники.

Как выбрать стабилизатор напряжения для газового котла: его виды и функциональность

Стабилизатор напряжения – это устройство, предназначенное для поддержания выходного напряжения в узком, соответствующем нормам, пределе, вне зависимости от параметров входного напряжения.

Простыми словами, стабилизатор пропускает через себя входящее напряжение из бытовой электросети и дает на выходе требуемое для нормальной работы газового котла напряжение, близкое к 220 или 230 В с ровной синусоидой частотой 50 Гц.

Однако для газового котла стабилизаторы напряжения оправданы не всегда.

Эта статья поможет разобраться как выбрать стабилизатор напряжения для газового котла.

Почему важна стабилизация напряжения для газового котла

Современные газовые котлы представляют собой целый комплекс оборудования в одном корпусе, который призван не просто подогревать теплоноситель, но и пристально следить за качеством работы и безопасности.

Для этого в котлы внедряют электронные блоки с микропроцессорами и ЖК-дисплеями. Бытовые приборы оснащаются датчиками, клапанами, вентиляторами и насосами. Электроника оборудования контролирует работу всех блоков и вносит своевременные корректировки.

Среди таких систем и функций возможны следующие:

• Автоматическое выключение котла при падении тяги, затрудненном удалении продуктов горения, понижающемся давлении газа в магистрали, затухании пламени, заторе или пробое в контуре отопления. Срабатывает и при других внештатных ситуациях.
• Модулирование пламени автоматикой с установкой количества задействованных горелок и высоты огня в каждой из них.
• Препятствие замерзанию системы при длительном отключении. Самостоятельный кратковременный запуск для прогонки носителя, открытии клапанов, прокачке насоса, предотвращающий порчу внутренних элементов.
• Плавный розжиг и понижение интенсивности пламени при подходе к установленному показателю температуры, что обеспечивает щадящую работу и снижает количество перезапусков.
• Поддержание разной температуры в нескольких контурах с сохранением в памяти занесенных установок. Программирование может быть связано с временем суток, днями недели.
• Продолжение циркуляции насоса после отключения пламени, обеспечивающее ровный нагрев во всех участках контура.
• Анализ внешних погодных данных искусственным интеллектом газового котла и подбор соответствующего режима работы для создания максимально комфортного микроклимата. Функция помогает экономить ресурсы

Чтобы понять нужен ли стабилизатор напряжения для газового котла стоит рассмотреть что происходит в его работе на практике. Газовые котлы для бытового использования рассчитаны на питание от сети 220-230 В с небольшой погрешностью +-10-15%. При просадке напряжения на 20 В. котел продолжит полноценно функционировать.

Но падение тока в сети может быть куда большим, до 140-180 В. Это особенно наблюдается в частном секторе, куда заведомо протянуты слабые линии. В такой ситуации оборудование будет работать нестабильно, возможно отключение некоторых вышеописанных функций или просто остановка до возобновления полноценного питания.

В более серьезных случаях происходит не падение, а скачки напряжения. Ток в сети может кратковременно достигнуть показателя 250-300 В, что приведет к повреждению платы программного блока, перегоранию электронных схем или полному выходу из строя печатных плат. Тогда потребуется дорогой ремонт или даже замена котла.

Падение напряжения или его скачки вполне возможны из-за следующих факторов:

• возрастающая нагрузка на линию ввиду роста количества потребляющих приборов у населения;
• вмешательство в щитовую подъезда или распределительную коробку на улице неквалифицированного человека, приведшее к замыканию проводов;
• накидывание токоведущих частей линии друг на друга в следствие погодных катаклизмов (намерзание льда на проводах, сильный ветер).

Учитывая эти факторы стоит обязательно обзавестись стабилизатором тока для газового котла, что обеспечит его длительную работу. Но какие бывают стабилизаторы и как выбрать подходящий?

Устройство и принцип работы

Основной критерий выбора стабилизатора – это его тип, от этого зависит принцип работы и характеристики устройства, его надежность, возможность установки в котельной, шумность и стоимость.

Релейные

Самые простые и недорогие приборы. Основной элемент в них – трансформатор, на первичную обмотку которого подается входящее питание. Вторичная обмотка имеет от 5 до нескольких десятков контуров (от их количества зависит точность стабилизации). В зависимости от входного напряжения, прибор автоматически переключает питание на контур вторичной обмотки, которая выдаст напряжение, максимально приближенное к 220 В.

Роль переключателя выполняют реле (электромеханические переключатели), заключенные в герметичный корпус, исключающий открытое искрение. Релейные стабилизаторы имеют отличную скорость реакции, устойчивы к перегрузкам, имеют широкий диапазон входящего напряжения, в виду простоты конструкции – износоустойчивы и долговечны, не требующие внимания и замены рабочих элементов.

Однако даже при наличии более 10 контуров вторичной обмотки, для них характерны большие отклонения, в пределах 7-10%, что в случае с газовыми котлами не является критичным, ведь даже уязвимые модели спокойно переносят отклонения напряжения до 10-15% от 220 В.

Электромеханические

Также называют сервоприводные или «латерные» (работающие по принципу ЛАТРа), для газового котла отопления они не подходят. Дело в том, что переключение в них происходит «в открытую», без изоляции: трансформатор торообразной формы имеет множество витков, в центре расположен сервопривод, вращающий токосъемник по кольцевому коллектору, изменяя количество витков вторичной обмотки трансформатора, а значит и напряжение на выходе. При открытом контакте токосъемных щеток с витками обмотки часто происходит искрение, поэтому, например, при утечке газа, работа прибора может привести ко взрыву.

Несмотря на множество преимуществ электромеханических стабилизаторов, устанавливать их в одном помещении с газовым котлом небезопасно. Единственный вариант – вынести прибор в другое помещение.

Электронные

Также называют симисторными или тиристорными, в роли ключей для переключения в них используются симисторы или тиристоры. В случае с использованием реле – их количество упирается в габариты прибора, невозможно в компактном корпусе установить большое количество реле, в то время как компактных симисторов или тиристоров – можно. В итоге получается прибор с большим количеством ступеней переключения, а значит и более точным выходным напряжением.

Также полупроводниковые ключи подразумевают более быстрое, бесшумное переключение, надежность и долговечность. Однако цена электронных стабилизаторов довольно высокая и использовать прибор стоимостью от 6 тыс. руб., функционал которого направлен только на стабилизацию – решение спорное. Учитывая, что практически для любого газового котла будет достаточно обычного релейного стабилизатора, который обойдется как минимум на 1-1,5 тыс. руб. дешевле.

Инверторные

Наилучший вариант для любого применения, в том числе и для подключения газового котла. Инверторные стабилизаторы (они же двойного преобразования) отличаются максимальной точностью, чистой синусоидой, отфильтрованной от помех.

Не вдаваясь в ненужные нам подробности, принцип работы инверторных стабилизаторов напряжения прост:

• На входе переменный ток бытовой электрической сети преобразовывается в постоянный.
• На выходе постоянный ток проходит через инвертор и преобразовывается в переменный, с напряжением 220 В и с чистым синусом частотой 50 Гц.

Благодаря двойному преобразованию, на выходе имеем всегда стабильные и желаемые показатели, вне зависимости от параметров напряжения и помех в электросети дома. Отклонения в стабилизации напряжения в инверторных приборах достигает 1% и менее, что является лучшим на сегодня результатом.

Еще несколько лет назад инверторные стабилизаторы стоили немалых денег, на уровне более функциональных ИБП, но сегодня можно купить очень достойные модели уже начиная с бюджета 3-4 тыс. руб., их мы еще рассмотрим в рейтинге лучших далее. Но сначала необходимо определить и другие немаловажные критерии выбора.

Какой стабилизатор напряжения лучше выбрать для газового котла

Мощность

Одним из важнейших критериев выбора стабилизатора напряжения для газового котла является мощность. Сперва нужно узнать какой показатель прописан в паспорте оборудования. У котлов указывается два значения: максимальная полезная тепловая мощность (варьирует от 6000 до 24000 кВт) и потребляемая мощность (100-200 Вт или 0,1-0,2 кВт). Но во время пуска котла это значение может увеличиваться на несколько секунд, поэтому показатель стабилизатора должен превосходить данные котла. На сколько? Это станет понятно после того, как узнаем остальные составляющие расчета.

Второй составляющей является — ВА. Это вольт-амперы, которыми обозначается мощность стабилизаторов. Они отличаются от кВт (киловатты) или Вт (ватты) тем, что представляют полную мощность, а последние только полезную. В итоге, прибор мощностью 500 ВА будет иметь показатель 350 Вт.

Мощность стабилизатора должна покрывать не только потребление котла, но и сопутствующего оборудования, установленного внутри или параллельно. Это может быть циркуляционный насос, у которого есть свой показатель мощности.

Чтобы стабилизатор напряжения полностью соответствовал котлу и насосу его показатель должен учитывать возрастающие пусковые токи и иметь запас от максимальной мощности суммы всех приборов на 30%.

Диапазон рабочего напряжения

Оптимальными являются значения в пределах 140-260 В на входе. Конечно, чем шире этот диапазон, тем при более проблемной электросети будет работать стабилизатор.

Если напряжение в электросети выйдет за пределы рабочих параметров стабилизатора, произойдет обесточивание нагрузки. И тут есть важный момент: модели, не оснащенные аварийной защитой, при скачке напряжения свыше их предела могут выйти из строя и хорошо, если они «примут удар» только на себя. Модели, оснащенные защитой без каких-либо последствий прервут питание, а некоторые из них (например, известные стабилизаторы «Штиль») способны восстановить электроснабжение в автоматическом режиме.

Время реакции

Скорость принятия решения современных стабилизаторов находится в пределах 4-20 мс. На практике большинство котлов никак не реагируют на нестабильность в течение даже 20 мс, а некоторые модели и вовсе на кратковременное включение-выключение с розетки вручную, поэтому параметр быстродействия не является критически важным.

Однако существуют более чувствительные модели, для которых впрочем даже 8 мс реакции будет более, чем достаточно. К слову, инверторные стабилизаторы вообще не имеют времени реакции, поскольку их выходное напряжение абсолютно стабильное и не зависит от параметров входного.

Точность стабилизации

Несмотря на то, что на электронном табло практически все стабилизаторы показывают ровно 220 В, реальное напряжение может иметь погрешность. Связан такой «обман» скорее с тем, чтобы рядовой, не разбирающийся пользователь не волновался при показателях, например, 240 В.

Ведь по современным стандартам ГОСТ 29322-2014, нормальным считается напряжение в пределах 207 — 253 В. И на практике газовые котлы действительно нормально работают в таком пределе, да и у большинства даже в инструкции прописано о допустимых отклонениях в пределах +-10% от 230 В.

Исключением, как и в случае с предыдущим пунктом, могут быть только сверх чувствительные модели, для которых лучше подобрать стабилизатор точностью 5% и менее. В остальных случаях, современные, даже самые дешевые, стабилизаторы допускают отклонения на выходе не более 7-8%.

В каком случае целесообразно использовать ИБП вместо стабилизатора

Кроме стабилизаторов напряжения существуют еще и источники бесперебойного питания (ИПБ), которые выдают постоянное значение вольт и могут обеспечивать напряжением котельное оборудование. Их разница заключается в наличие аккумуляторов, предоставляющих резервный ток даже когда полностью отключили электроэнергию в доме. Длительность подачи питания зависит от емкости батареи, а последнее напрямую связано с размерами оборудования и стоимостью.

ИПБ не целесообразно покупать когда отсутствуют длительные отключения света. Если в многоквартирном доме или поселке иногда пропадает напряжение (обрывы на линии, падение ниже 100 В от нагрузок пользователей), то стабилизатор отключит котел и будет ждать возобновления питания.

Поскольку отопление имеет большой запас температуры, то система не размерзнется за 5-6 часов простоя даже в самые сильные морозы. Как только уровень напряжения восстановится до минимально допустимого по паспорту стабилизатора, он его пропустит и автоматика котла снова вступит в работу.

Но если отключения напряжения происходят на длительное время (свет пропал вечером и появился лишь на следующий день в обед), и такое случается раз в месяц, то стоит задуматься о приобретении ИПБ. За счет аккумуляторов прибор сможет обеспечить питанием котел и насос, что не даст остыть теплоносителю.

Его принцип действия заключается в накоплении энергии в батареи, пока в сети есть напряжение, и отдаче тока к потребителям, в случае общего отключения. Переход с внешнего напряжения на собственное происходит мгновенно, поэтому аппаратура продолжает работать. К недостаткам ИБП можно отнести более сложное обслуживание, увеличенные размеры корпуса, высокую стоимость.

ТОП-5 лучших стабилизаторов напряжения для газового котла по цене/качеству на 2021 год

Ресанта АСН-10000Н/1-Ц Lux

Российский прибор оптимально подойдёт для квартир и домов, где требуется подключить несколько чувствительных к перепадам напряжения электроприборов.

Он поддерживает суммарную нагрузку до 8 кВт.

Производитель заявляет КПД в 97 %.

По факту при нагрузке, близкой к 90 %, стабилизатор проработает не дольше гарантийного срока.

Прибор поддерживает широкий диапазон входного напряжения и достаточно быстро, для своего типа, реагирует на его скачки.

Благодаря этому, он надёжно защитит как от длительных перепадов, так и кратковременных импульсных скачков.

Стабилизатор «Ресанта» — недорогой прибор для работы с небольшой нагрузкой.

Похожие записи:

Газовый или твердотопливный котел – что лучше? Как можно уменьшить и очистить накипь в паровом котле? Котел для отопления частного дома: как выбрать и особенности монтажа Основы производства топливных брикетов – советы специалистов
