Изготовление усилителя тяги дымохода своими руками

Как сделать мощный усилитель тяги дымохода своими руками — инструкция

Как правило, применительно к жилым строениям система дымоудаления монтируется в случаях, если их отопление организовано с использованием генератора тепла любого типа, за исключением электрического. Одна из наиболее часто встречающихся проблем при эксплуатации отопительного оборудования – недостаточная тяга в трубопроводе. Разберемся, как ее можно решить с помощью усилителя тяги дымохода, который несложно сделать своими руками.

Существует несколько причин такой недостаточной тяги, и о них следует знать, прежде чем приступать к самостоятельному конструированию специального устройства – дефлектора.

Проблемы с тягой Засорение канала

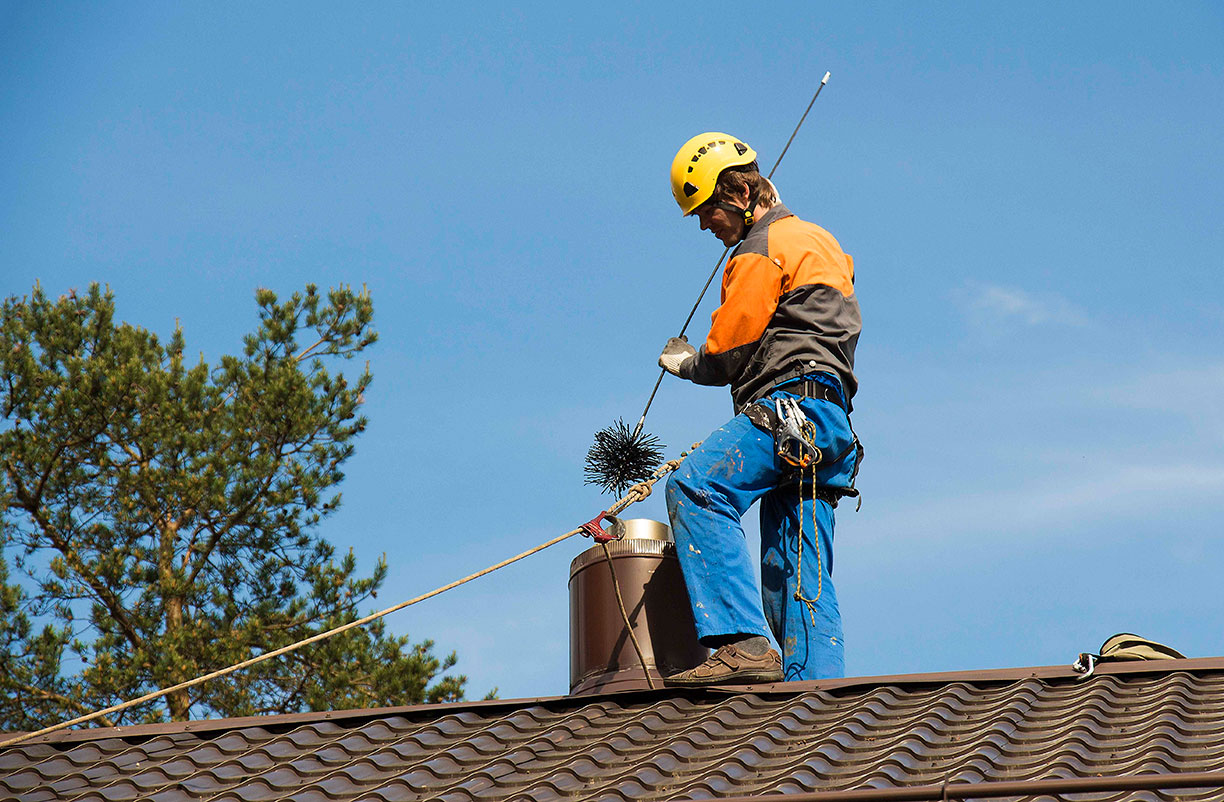

Самый легкий случай. Достаточно прочистить дымоход (своими силами или пригласив специалиста), и тяга восстановится. Это одна из самых распространенных «болезней» труб, выложенных из кирпича, и «лечится» она довольно просто.

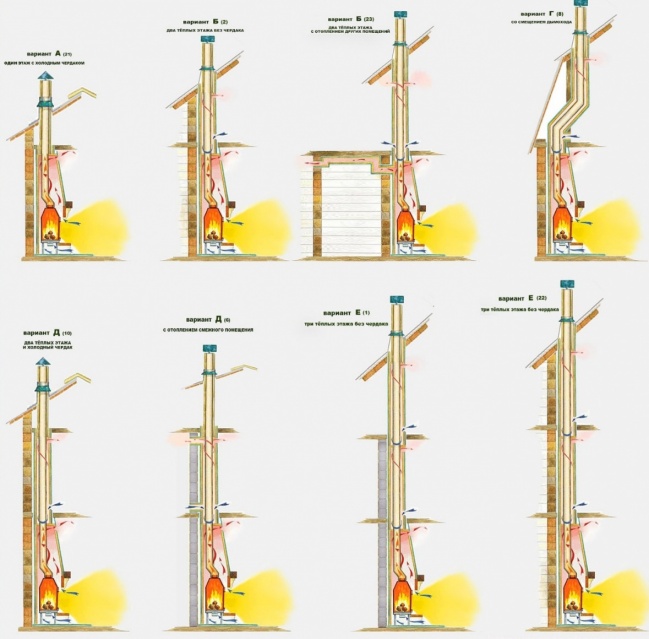

Ошибки проектирования

Здесь, за редким исключением, не поможет никакой усилитель тяги – необходимо производить реконструкцию дымохода.

Частичная разгерметизация канала

Достаточно тщательного обследования конструкции и ремонта.

Как сделать усилитель тяги

Рассматривать все конструкции не имеет смысла, так как профиль труб, сечение, материалы, из которых они сделаны – разные. Функционирование каждого дымохода имеет свою специфику. Для кирпичной трубы усилитель выглядит так.

Оптимальным вариантом считается круглое сечение – самое эффективное инженерное решение. Именно такие дымоходы в основном и монтируются в частном секторе. Рассмотрим, как сделать простой усилитель тяги дымохода своими руками.

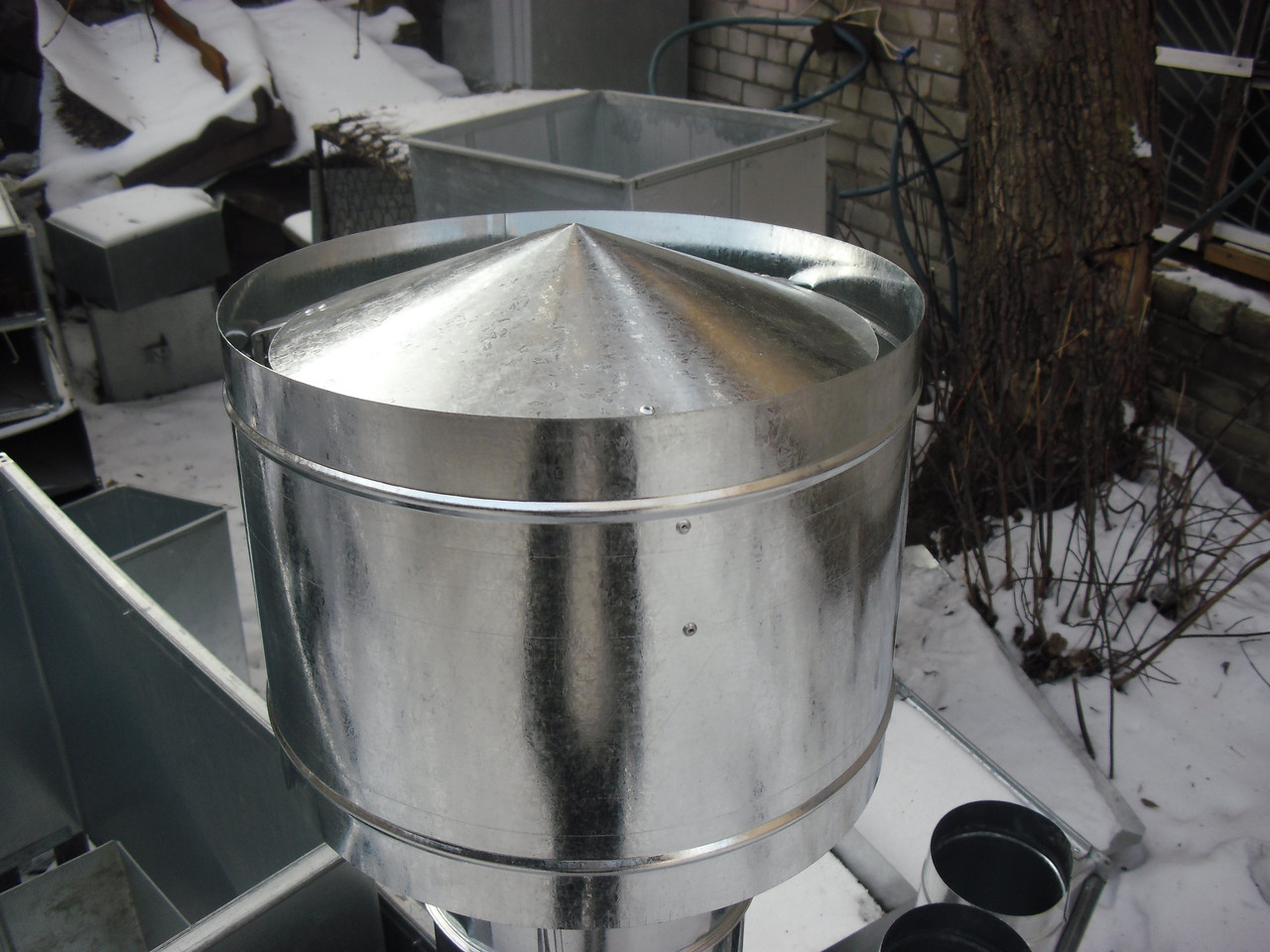

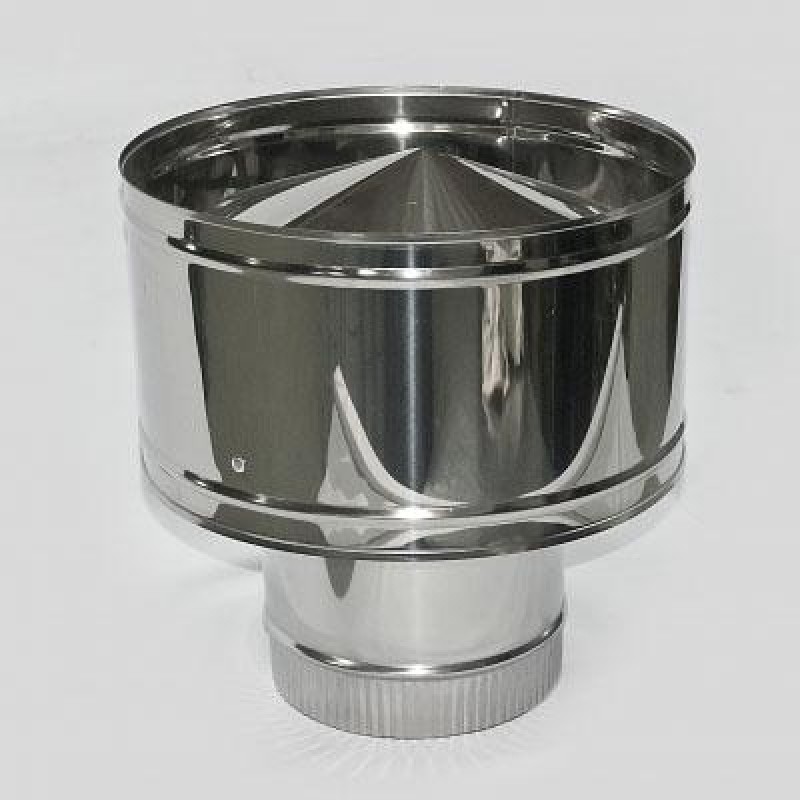

Дефлектор на круглую трубу

Принцип его работы основан на создании зоны разряжения на пути восходящего горячего воздуха частичным перекрытием канала. Образующиеся вихревые потоки снижают давление в этой области, тем самым увеличивая скорость перемещения дыма, то есть тягу. Но поставить на трубу «просто колпак» – это не решение проблемы. Все его линейные параметры взаимосвязаны и рассчитываются по специальным формулам.

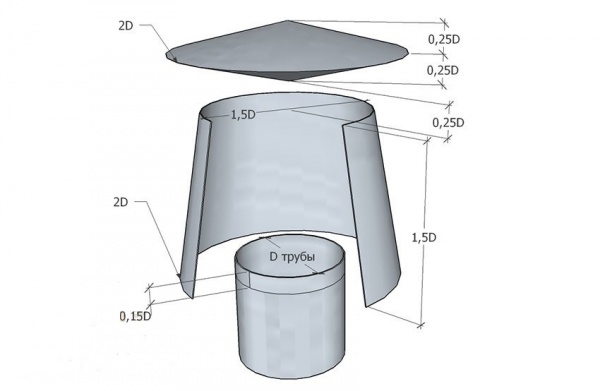

Чтобы упростить читателю работу, автор предлагает воспользоваться готовой таблицей со всеми необходимыми данными:

Этой информации вполне достаточно, чтобы сделать простейший дефлектор — усилитель тяги. Ну а как кроить, гнуть, клепать листовое железо расписывать не стоит – это элементарные вещи. Не имея простейших навыков работы с бытовым инструментом, заниматься конструированием и сборкой усилителя не имеет смысла.

Во избежание «подсоса» воздуха место примыкания дефлектора к трубе заделывается герметиком категории «жаропрочный».

когда происходит подписание акта передачи квартиры при продаже

Делаем эффективный усилитель тяги дымохода своими руками – пошаговая инструкция, чертежи и фото

Во время работы котла, печи или камина нередко можно наблюдать ухудшение процесса горения. В большинстве случаев это связано с изменением параметров тяги. Для улучшения качественных показателей необходимо установить усилитель. Сделать его можно самостоятельно, так как конструкция не очень сложна.

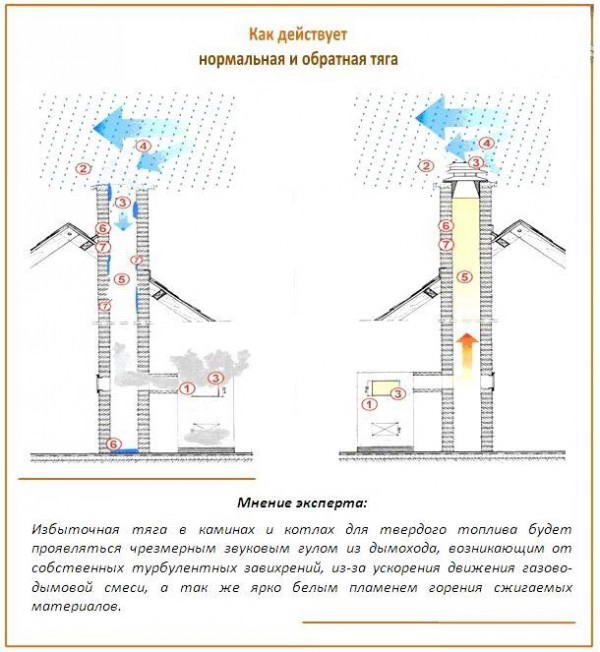

Причины ухудшения тяги в дымоходе

Но сначала необходимо разобраться – в чем причина снижения эксплуатационных свойств отопительной системы. Для этого необходимо сделать анализ состояния дымоходной трубы, котла и всех сопутствующих компонентов.

Порядок выполнения этой процедуры прост: для начала следует отключить отопительную систему. Затем с помощью длинного щупа замерить количество сажи в дымоходной трубе. Этот показатель не должен превышать 2 мм.

Помимо этого фактора существуют следующие причины ухудшения показателей тяги:

Неправильно подобранный диаметр трубы. Чем он меньше, тем лучше показатель тяги, но до определенного размера. При достижении критического сечения часть угарных газов будет попадать обратно в котел. Такая же ситуация будет наблюдаться при большом диаметре дымохода – возникнет так называемая обратная тяга.
Большое количество поворотных элементов. Они создают излишнее сопротивление воздуха при его движении.
Отсутствие герметичности. Даже небольшая трещина или отверстие (свойственные кирпичным конструкциям) образуют дополнительный воздушный поток, который будет препятствовать нормальной тяге.

Если же после проверки все эти явления не были выявлены, а показатель движения воздушных масс так и остался низким – необходимо изготовить усилитель, который значительно улучшит тягу.

Выбираем конструкцию усилителя

Для начала необходимо подобрать оптимальную форму этого компонента дымохода. В настоящее время существует несколько разновидностей усилителей тяги, которые отличаются не только конструктивно, но и имеют различный функционал.

Дефлектор

Специфика его конструкции заключается в увеличенном диаметре рабочей части, которая намного больше сечения самого дымохода.

В этой области во время движения воздуха создается зона пониженного давления. Компенсация происходит за счет движения более плотных масс угарных газов, идущих из трубы. Таким образом можно значительно улучшить показатель тяги.

Его основная функция состоит в защите дымохода от атмосферных осадков. Одновременно с этим в конструкции также образуется зона пониженного давления.

По трудоемкости изготовления флюгер намного сложнее. В нем помимо защитного корпуса предусмотрен движущийся элемент. Это необходимо для поворота области дымоходного отверстия против ветра, чтобы внешний воздушный поток не формировал обратную тягу.

Помимо этих моделей для усиления дымоходной тяги используют специальные вентиляторы и автоматизированные комплексы. Однако их самостоятельное изготовление трудоемко, а функции практически ничем не отличаются от дефлектора или флюгера.

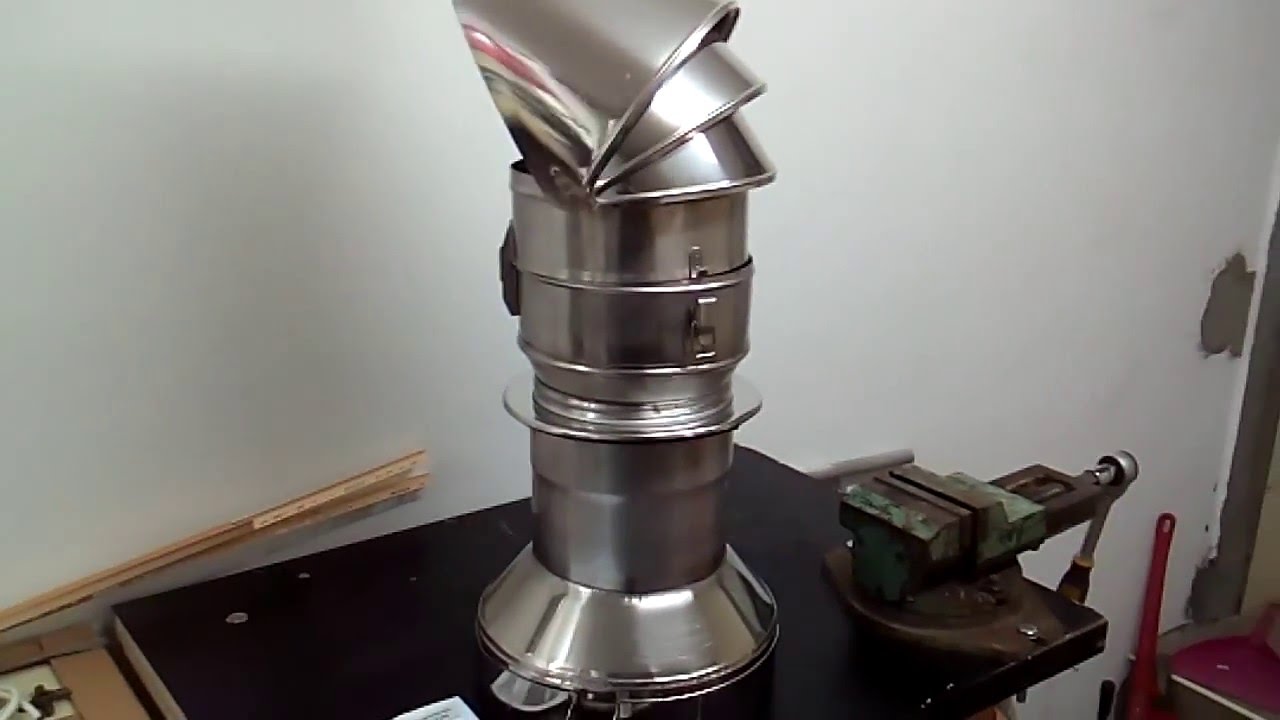

Самый простой способ улучшения тяги – сделать дефлектор своими руками. Для этого можно использовать листы оцинкованного железа толщиной не более 1 мм. Главным условием составления корректного чертежа является внутренний диаметр дымохода. В качестве примера можно рассмотреть схему изготовления, в которой указаны правильные пропорции основных компонентов усилителя.

Для изготовления понадобятся следующие комплектующие расходные материалы и инструменты:

Ножницы по металлу или болгарка.
Рулетка, карандаш и строительный уровень.
Набор хомутов – их диаметр должен соответствовать расчетному усилителю тяги.
Заклепочник.
Термостойкая мастика.

На оцинкованных листах сначала рисуют контуры компонентов дефлектора. Затем с помощью ножниц по металлу или болгарки их вырезают. Сборку деталей можно сделать с помощью заклепочника. Для улучшения герметизации стыки обрабатываются мастикой. Для того чтобы конструкция была более устойчивой – ее усиливают хомутами.

После этого можно установить усилитель тяги на дымоход. Конструкция должна располагаться внутри трубы. Крепление можно выполнить с помощью болтов или изготовив дополнительную монтажную конструкцию. Важно, чтобы между дымоходом и дефлектором не было щелей. В противном случае эффект от монтажа усилителя тяги будет обратный – она только ухудшится.

Усилитель тяги дымохода своими руками

При работе печи, камина или котла большинство хозяев частных домов и коттеджей отмечают значительное ухудшение процесса горения.

Чаще всего это вызвано изменением параметров тяги. Чтобы улучшить качественные характеристики следует установить усилитель тяги дымохода, который, благодаря простоте конструкции можно сделать самостоятельно.

Причины ухудшения тяги

Для начала требуется определить причину ухудшения тяги. Поэтому в первую очередь проверяется общее состояние дымохода и всех сопутствующих элементов системы.

Делается это очень легко. Сначала полностью отключается вся отопительная система, после чего в дымоходе посредством длинного щупа замеряется количество сажи. Данное значение не должно превышать 2 мм.

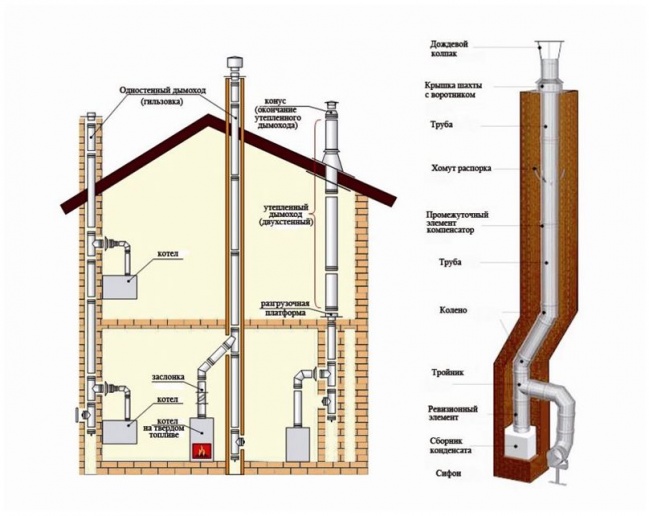

Причины недостаточной тяги в дымоходе условно разделяют на 2 группы: внешние факторы и особенности конструкции.

Среди конструктивных особенностей:

применение тройников, колен по ходу дымоотводящего канала, обход преград, создающих аэродинамическое сопротивление;

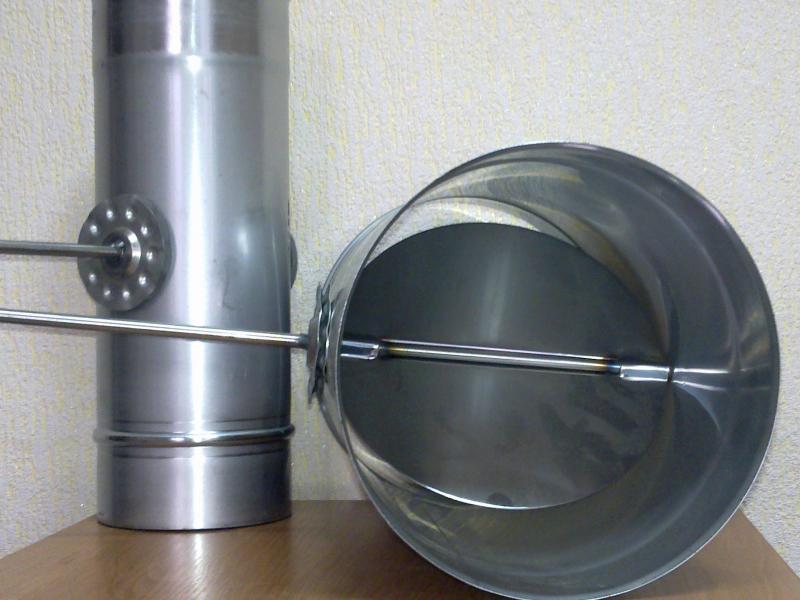

неверный монтаж и регулировка заслонки;
неверная высота и диаметр дымохода, не соответствующий требованиям производителей отопительных или водонагревательных котлов.

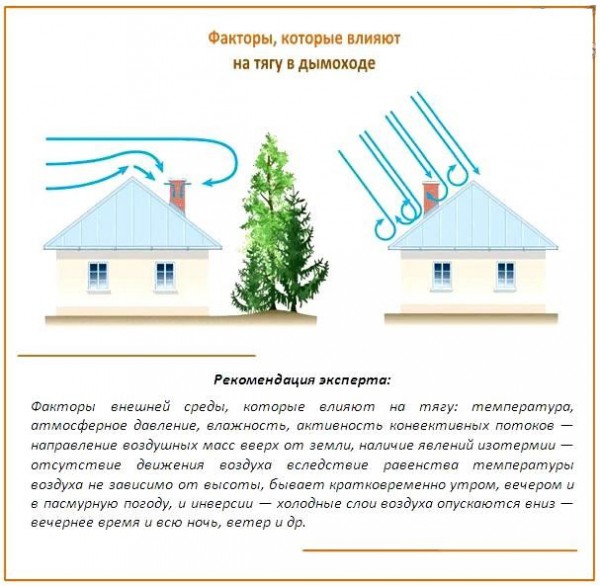

Под внешними факторами подразумевают:

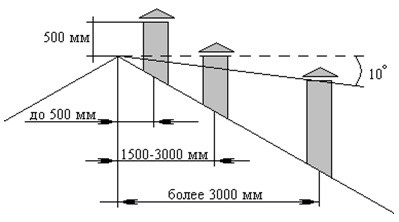

размещение выхода тяги ниже конька кровли, что при определенных условиях может привести к тяговому «опрокидыванию»;
наличие поблизости от дымохода крупногабаритных объектов, образующих область повышенного давления или же наоборот разряжения;
преобладание в регионе ветров большой силы или наоборот штиля,

Все это может оказывать значительное влияние на силу тяги и создавать дополнительное сопротивление, тем самым снижая ее уровень. Во избежание этого, необходимо обязательно предпринять определенные шаги для усиления или стабилизации тяги, чтобы печь или котел работал более эффективно.

Способы и устройства

Для нормального функционирования дымохода восходящий поток должен иметь давление порядка 10-20 Па. Чтобы определить уровень тяги используют анемометры, и уже основываясь на их показаниях и результатах прогорания топлива, принимается решение – увеличивать или уменьшать тягу.

Есть различные варианты того, как привести тягу в соответствие с нормами:

удлинение дымохода;
использование специальных приспособлений;
задействование электрических дымососов;
тяговые стабилизаторы.

Удлинение дымохода

Наиболее простой способ для устранения заниженной тяги – это удлинить трубу дымохода. Благодаря увеличению разницы между уровнями дымоходного выхода и котла повышается и разница давлений восходящего потока. Для дымоотводящей трубы наиболее подходящей является высота 5-6 метров при соблюдении минимального расстояния между вертикальным отрезком дымохода и печью или котлом, и отсутствии всевозможных колен, сужений и отклонений шахт.

При наличии высокой кровли или нахождении поблизости дома крупногабаритных объектов, значительно ухудшающих тягу, этот способ дает возможность добиться наилучшего результата. Тем не менее, при очень высоком дымоходе уровень тяги может сильно превысить необходимое значение, в результате чего основная масса тепла будет выделяться в окружающую среду, а не расходоваться на обогрев помещений. Для недопущения подобной ситуации используются специальные заслонки, посредством которых снижают объем отводимого газа.

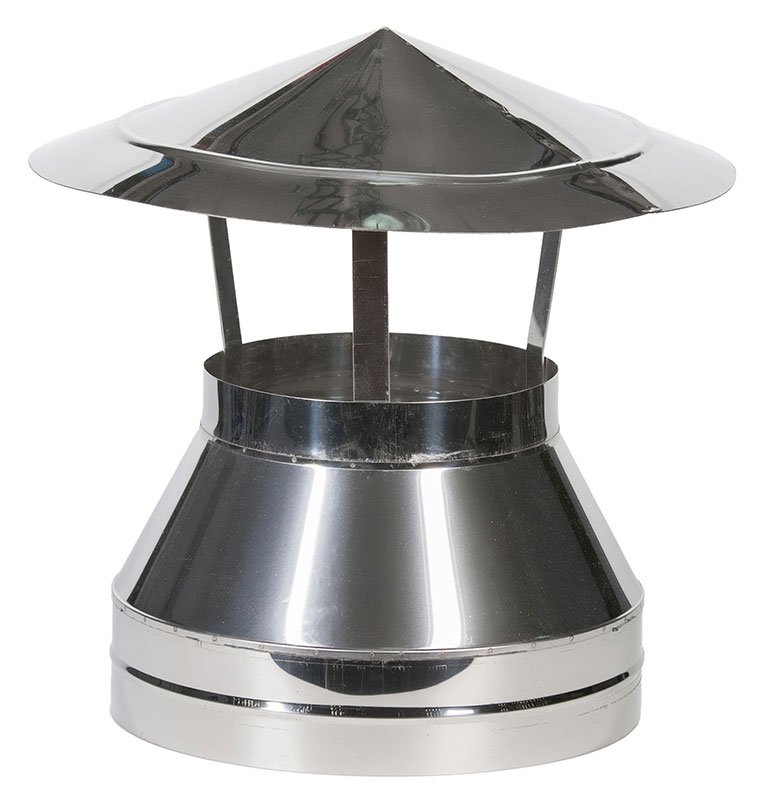

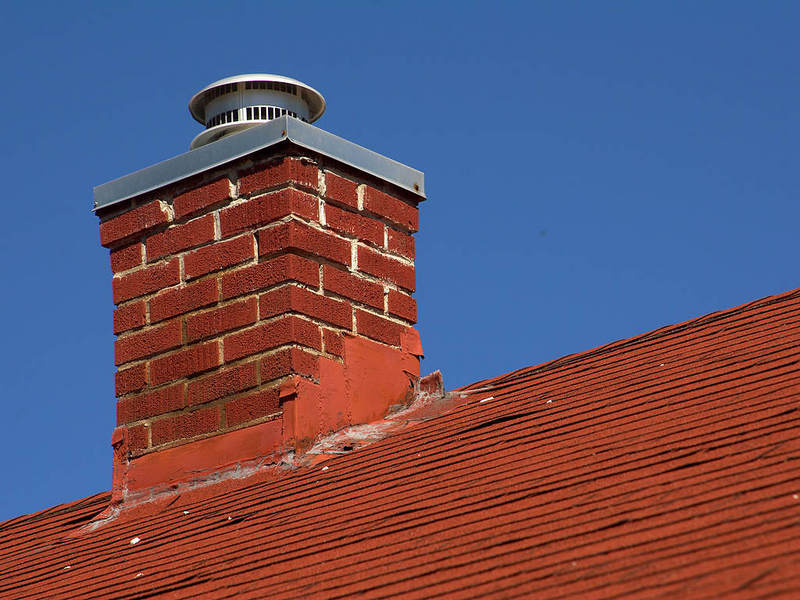

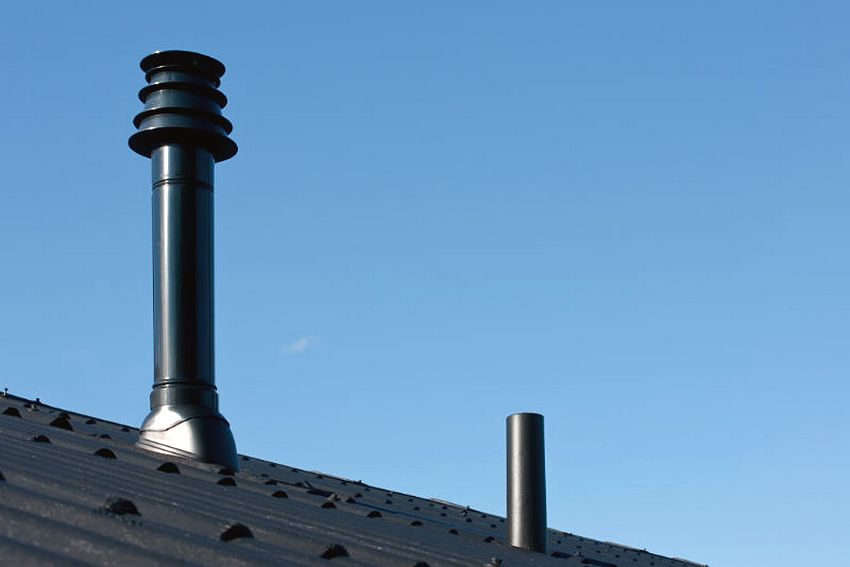

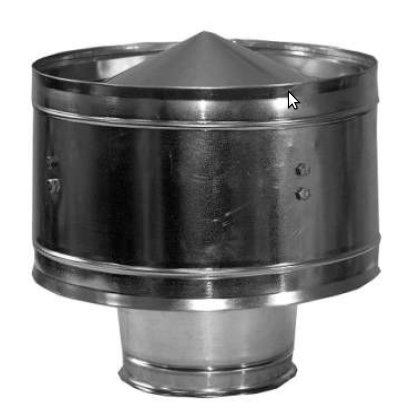

Дефлекторы

Дефлектор – это устройство, позволяющее оптимизировать воздушные потоки для усиления тяги в дымоотводящей или воздуховодной трубе. Дефлектор переводиться как направляющее устройство, отражатель. Название в принципе полностью описывает его назначение и функциональность.

Чем проще конструкция, тем больше эффективность, поскольку потоки, отраженные от крыши и боковой ветер, повышают тяговую силу и подсасывают дым из трубы. Дефлектор, даже при шквальном ветре, исключает опрокидывание тяги, однако в штиль он неэффективен. Модель усилителя тяги дымохода следует подбирать не только по размеру дымовыводящего канала, но и по предполагаемой ветровой нагрузке.

При наличии желания, листа оцинкованного железа, минимального набора инструментов, подручных материалов и даже незначительных навыков работы с металлом можно сделать такое устройство самостоятельно.

Еще по теме: Как построить камин или печь в каркасном доме: что выбрать и установить своими руками

Для изготовления устройства понадобятся:

угольник;
рулетка;
ножницы по металлу или болгарка;
деревянный молоток;
заклепочник;
ручная электродрель;
набор сверл;
сверлоконечные саморезы с прессшайбой 15 мм;
жесть или оцинковка 0,3-0,5 мм;
подручный материал для креплений.

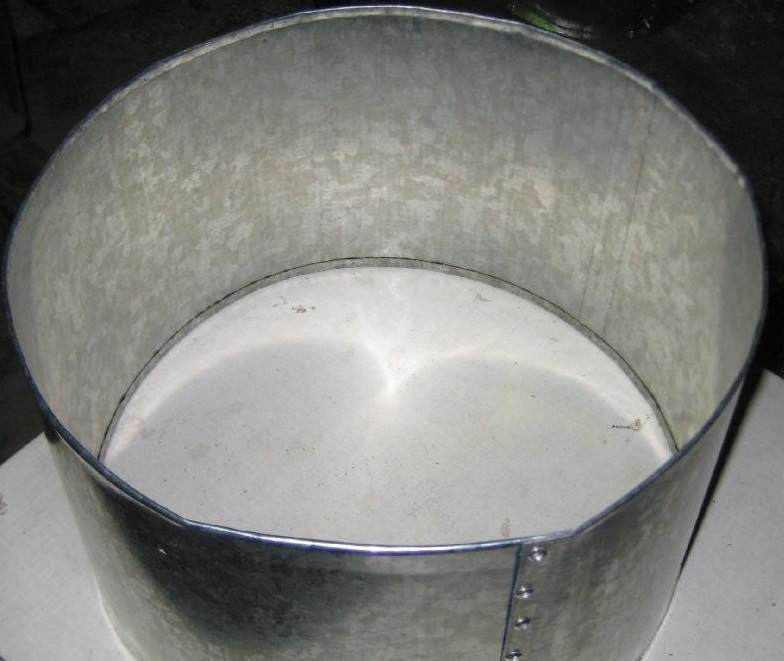

После проведения расчетов и нанесения на металл контуров деталей выполняем следующее:

вырезать все необходимые детали;
свернуть корпус насадки и скрепить края с помощью саморезов или заклепок;
собрать и соединить между собой оба конуса устройства;
перед сборкой зонтика нужно установить в нижнем конусе шпильки для крепления его к общему корпусу, а если монтаж будет выполняться на лапках, то их можно зафиксировать снаружи на заклепках.

Стоит помнить, что все соединения усилителя тяги в дымоходе должны быть прочными, поскольку он может подвергаться воздействию сильного ветра. На видео полностью показан процесс создания дефлектора своими руками.

Такие усилители тяги дымохода не только хорошо переносят дымовые газы и высокие температуры, но и обладают коррозийной устойчивостью и долговечностью.

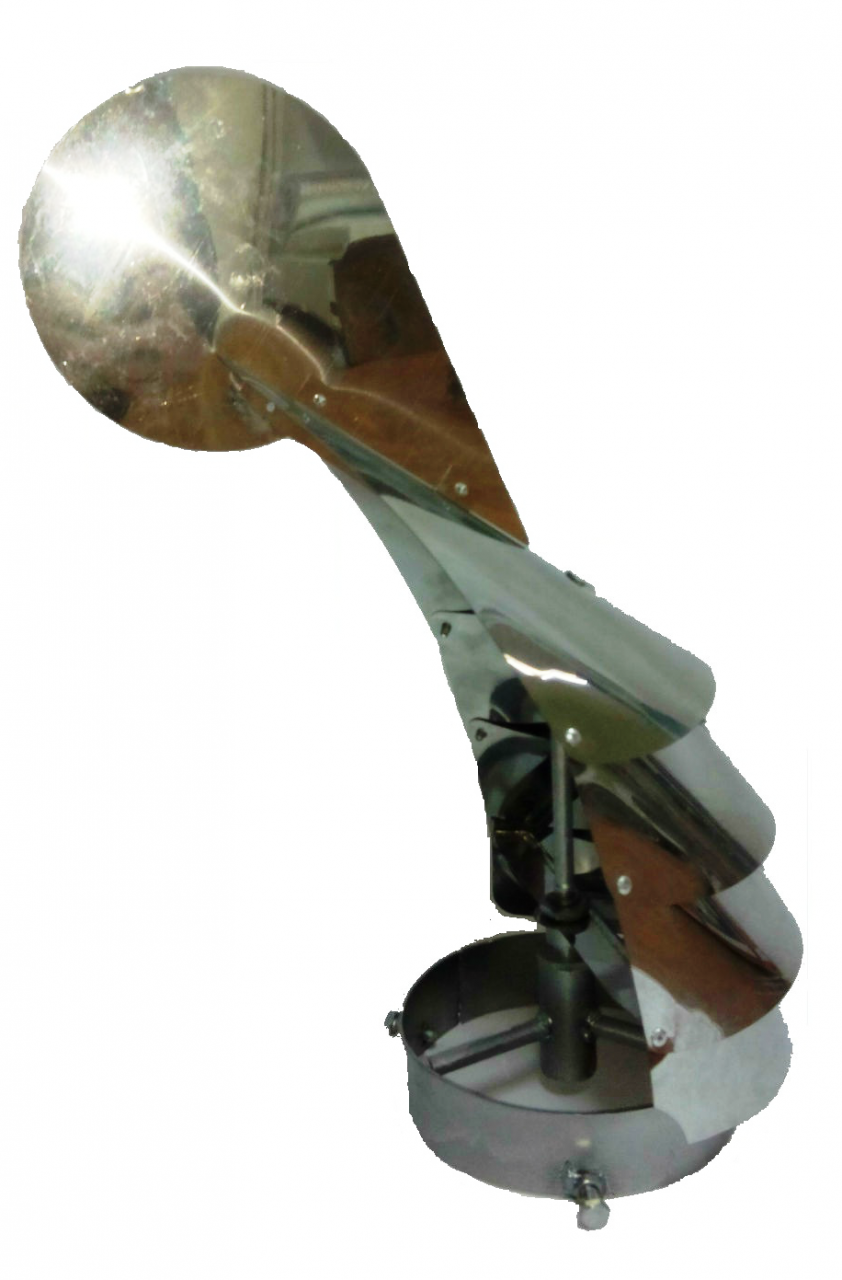

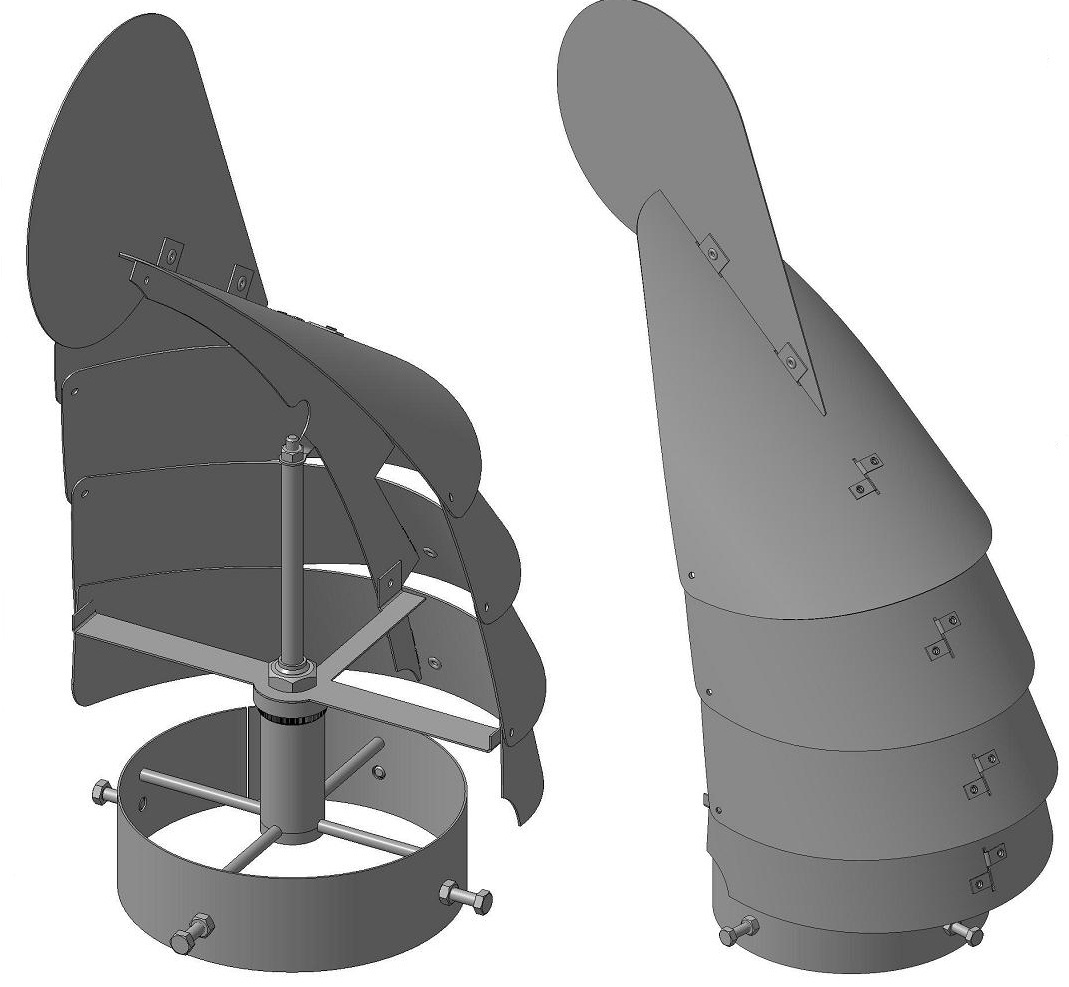

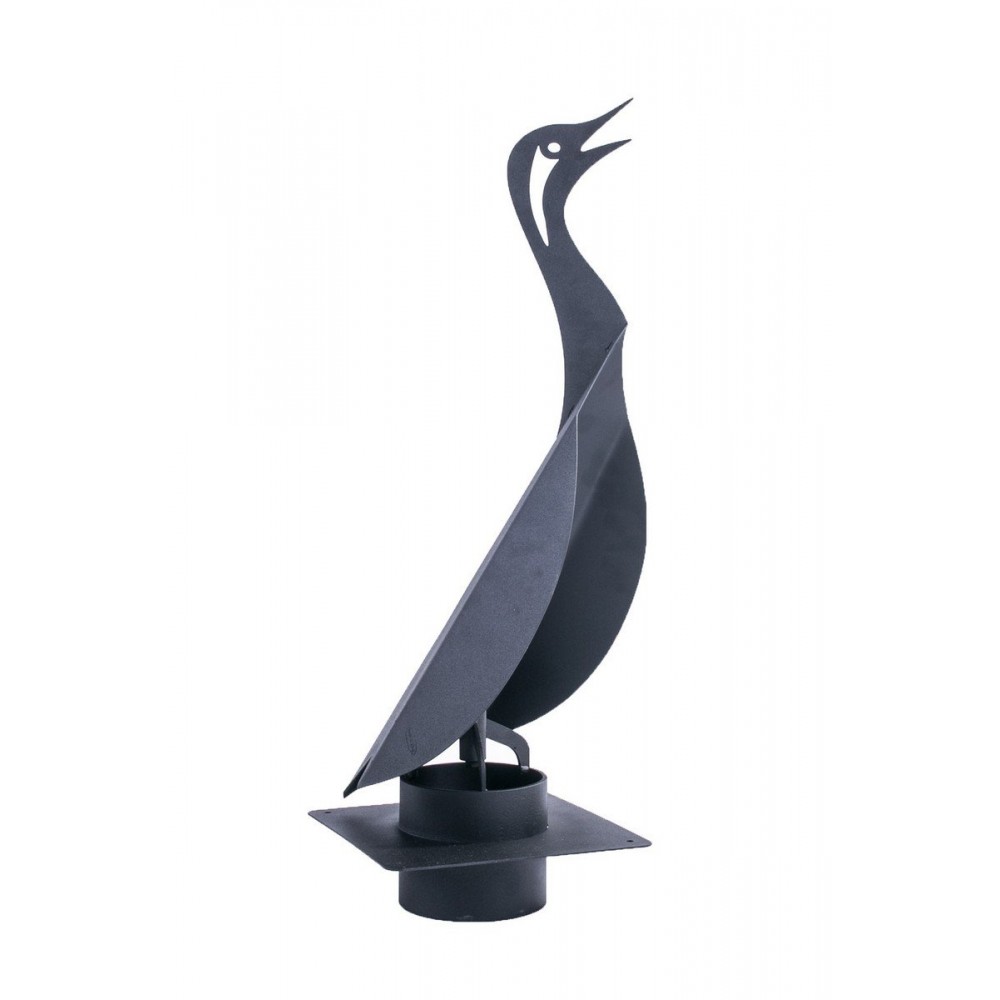

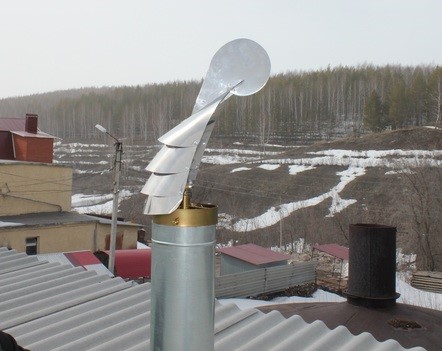

Флюгер

Флюгер является еще одним усилителем тяги с довольно простой конструкцией без удлинения дымовыводящей трубы, и также зависящим от силы ветра. Тем не менее, это устройство в отличие от описанного выше, практически не создает сопротивления в штиль. На оголовке устанавливается крыло небольшого размера, которое защищает край дымохода от ветра лишь с одного края.

Благодаря вспомогательной лопасти, и ее размещению напротив места фиксации флюгера на дымоходе, устройство все время закрывает устье от воздушных потоков, которые обтекая его, создают на выходе разряжение, там самым значительно повышая тягу. Производители советуют использовать такие устройства для дымоходов дровяных каминов при недостаточной или нестабильной тяге, в случае сильных ветров или при образовании воздушных вихрей над дымовыводящим каналом, вследствие неблагоприятного расположения трубы.

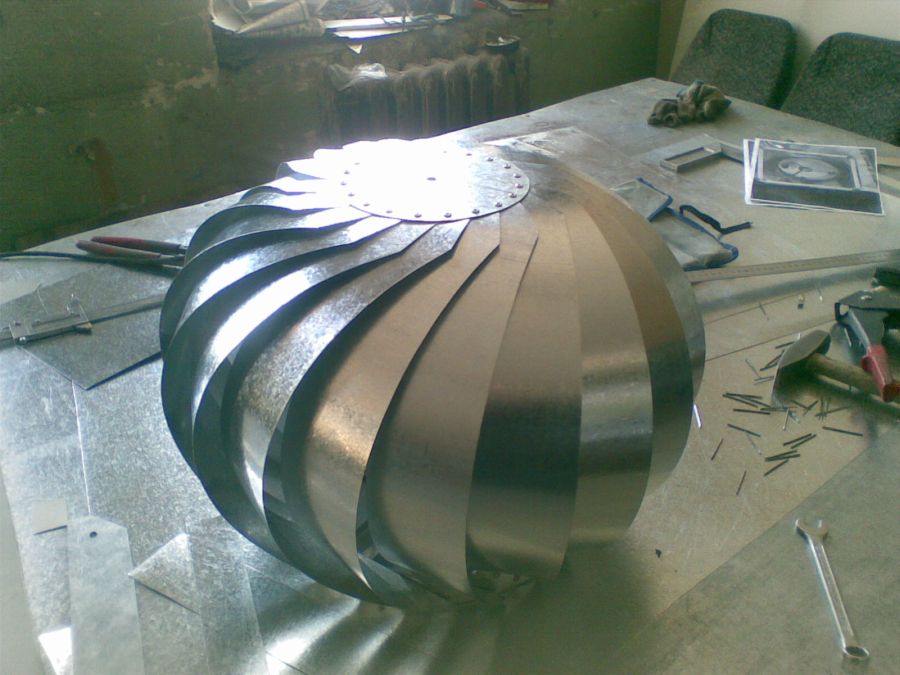

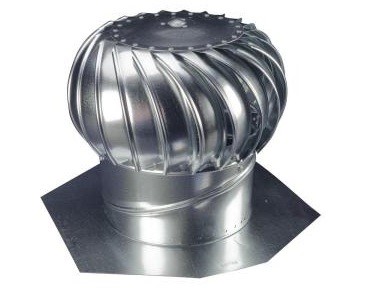

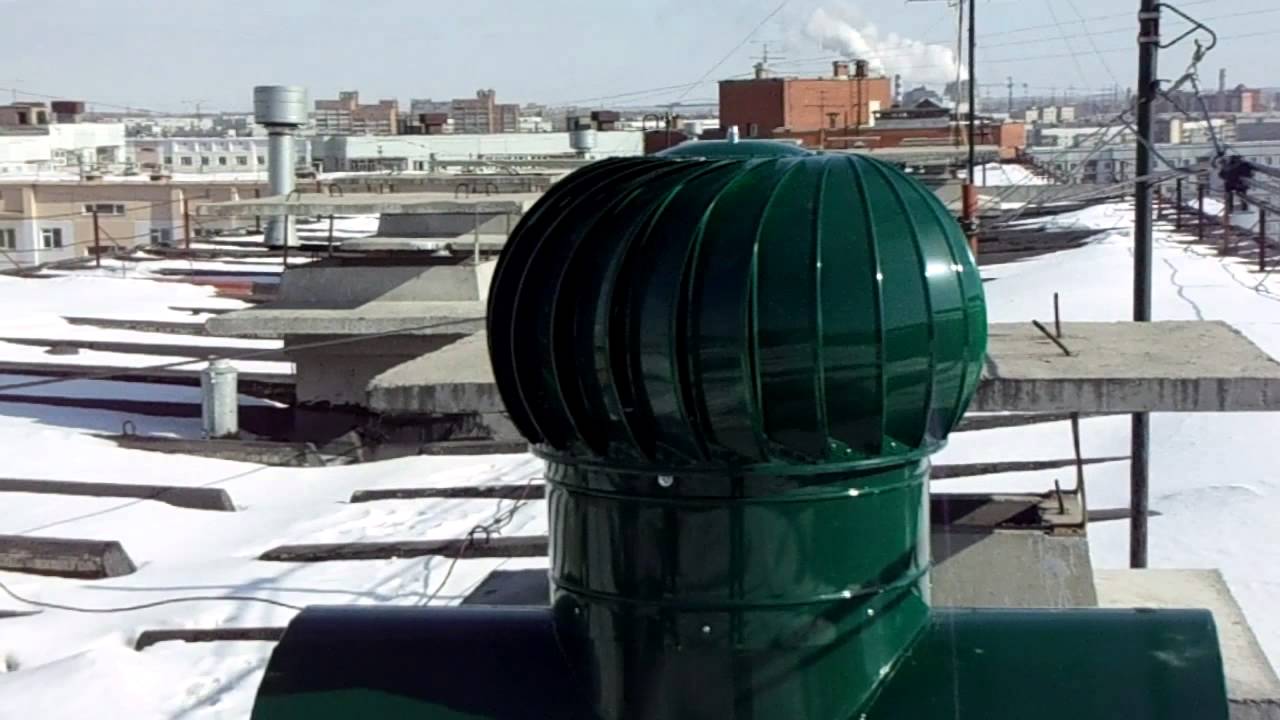

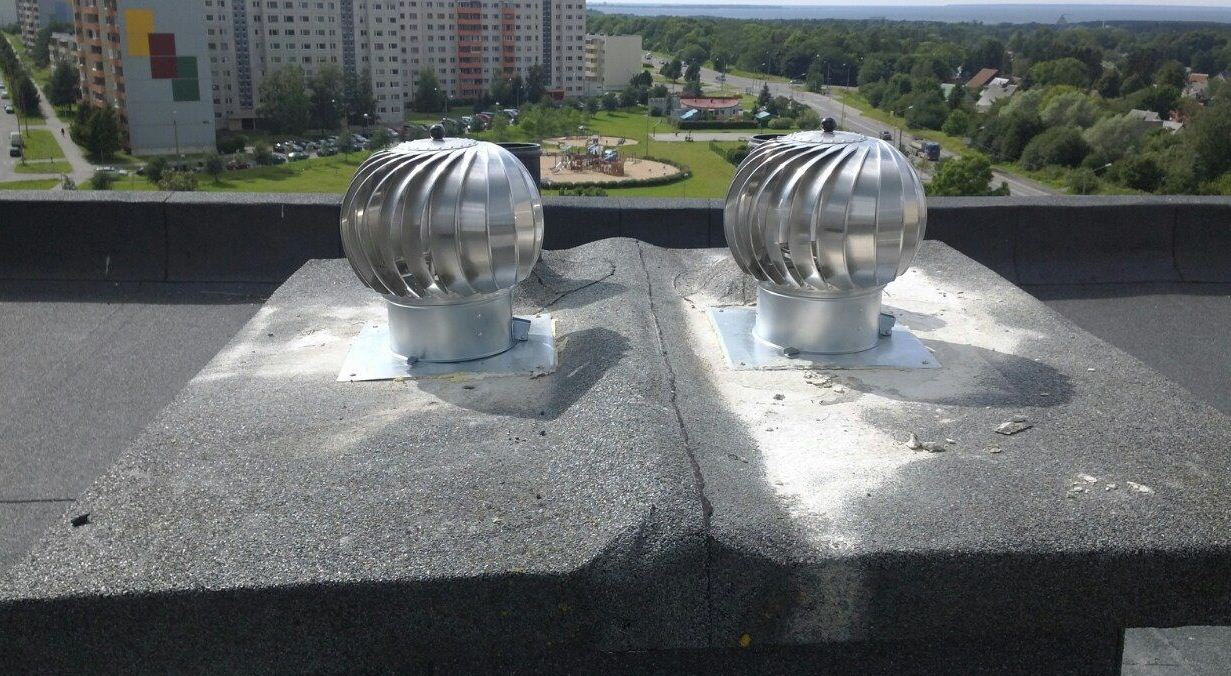

Ротационные турбины

Ротационные турбины – это механическое устройство, которое для усиления тяги в дымоходе задействует ветровую энергию. Турбинная насадка, независимо от направленности ветра все время вращается в одну сторону, создавая при этом над дымовым каналом разрежение, что способствует увеличению тяги.

Конструкция такого усилителя тяги позволяет предохранить дымоход от попадания в него мусора, листьев, осадков и прочего. Особенностью турбины является то, что в штилевую погоду она не работает, в неотопительный сезон выполняется отвод воздуха из дымового канала, а при наличии ветра создается высокая разреженность и увеличение тяги.

Не рекомендовано устанавливать подобные усилители тяги на дымоходах печей, работающих на угле и дровяных каминов. Стоит учесть, что температура дымовых газов должна быть не более 150-250˚C.Такое устройство эффективно для систем естественной вентиляции и дымовыводящих труб отопительных котлов, работающих на газовом топливе.

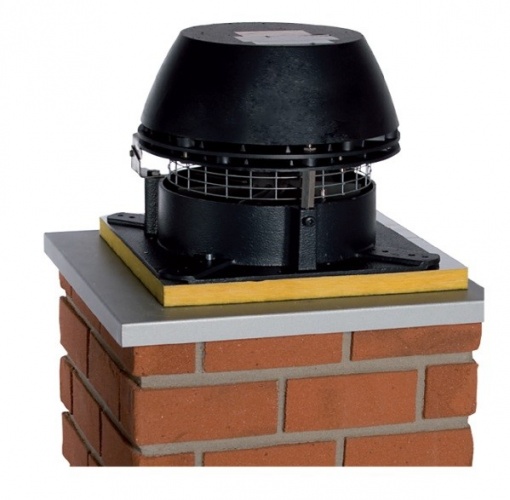

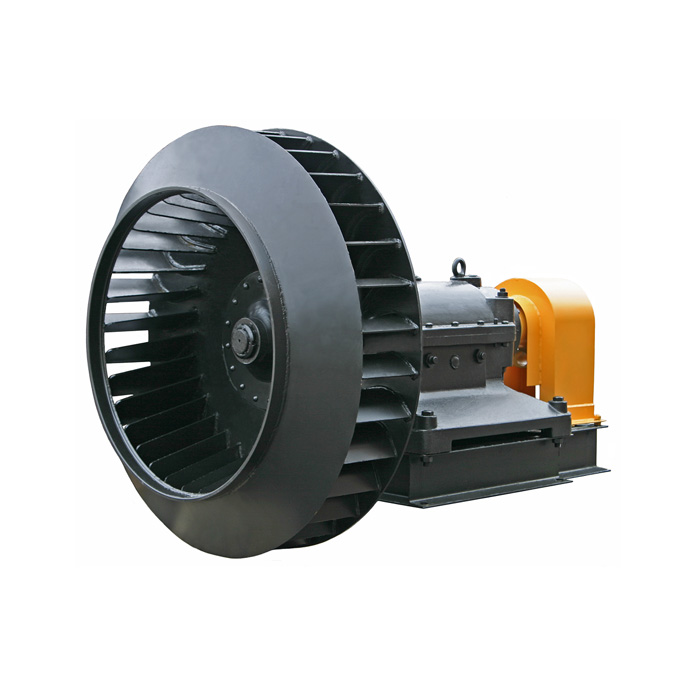

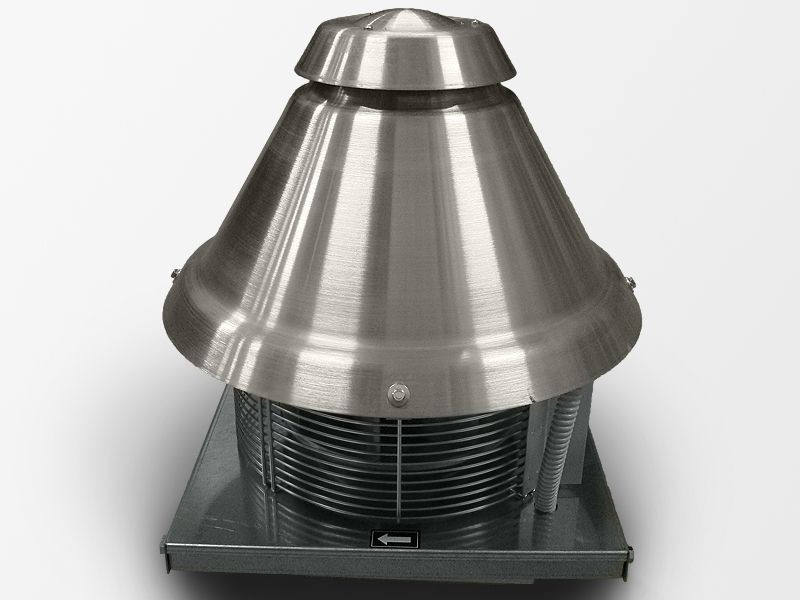

Дымососы электрические

В некоторых случаях, например при использовании дровяных печей или каминов, допустима установка специальных электрических дымососов. Эти устройства рассчитаны для применения в условиях повышенных температур, наличия золы, конденсата и прочих продуктов горения. Тем не менее, категорически запрещено монтировать их на дымовыводящие трубы твердотопливных котлов, в которых температура газов может достигать 650-800˚C.

Подобные устройства позволяют полностью автоматизировать работу дымоходного канала. Датчики силы потока и температуры регулируют интенсивность вращения электропривода, постоянно поддерживая, таким образом, в системе оптимальную тягу.

Выбор способа увеличить тягу зависит непосредственно от конструктивных особенностей дымовыводящего канала. Использование всех вышеперечисленных устройств для усиления тяги в дымоходе актуально лишь при определенных условиях, а именно: преобладание безветренной погоды в регионе или же невозможность устройства дымоотводящей трубы требуемой длины.

Усилитель тяги дымохода своими руками

Усилитель тяги – это простое устройство, которое позволяет сделать работу системы отопления более эффективной. В его устройстве необходимо разобраться подробнее. Кроме того, следует разобраться в способах измерения тяги и методах ее увеличения разными средствами. Усилитель тяги дымохода необходим для нормального отопления жилых помещений. В устройстве разных конструкций следует разобраться каждому домашнему мастеру. Это позволит увеличить эффективность отопительного оборудования.

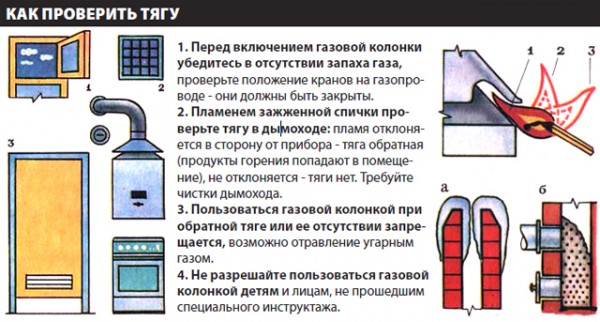

Способы измерения

Если имеются сомнения, что тяга дымохода находится на достаточном уровне, необходимо выполнить проверку. Самым простым способом является провести исследования при помощи анемометра. При показаниях прибора в районе 10-2 Па тяга считается нормальной. Однако у такого метода имеется один минус. Он отличается невысокой точностью измерений. Это относится к недорогим приборам. К примеру, при наличии тяги менее 1 Па они могут показать, что ее вовсе нет. Это говорит о необходимости использовать более качественные измерительные устройства.

Профессиональные устройства отличаются высокой ценой и при этом довольно дорого стоят. Такие приборы обычно используются опытными печниками. При отсутствии анемометра можно воспользоваться одним из таких способов:

По дыму. Очевидным признаком наличия или отсутствия тяги является дым, который может проникать в комнату. Если помещение задымляется, значит тяга плохая. В этом случае высок риск отравления угарным газом.
По цвету пламени. Присмотревшись к цвету пламени, можно узнать, насколько сильной является тяга. Если пламя, которое находится внутри топки, отличается белым оттенком, а при горении слышны потрескивания, выискиваемый показатель слишком высокий. Оранжево-красный оттенок свидетельствует о недостаточном уровне силы вытяжки. При правильном устройстве дымохода пламя отличается золотисто-желтым цветом.

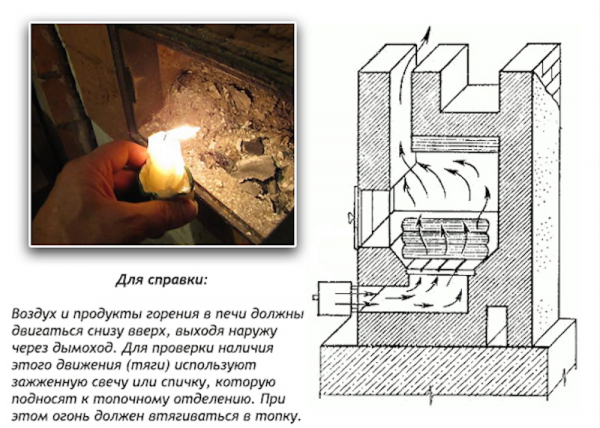

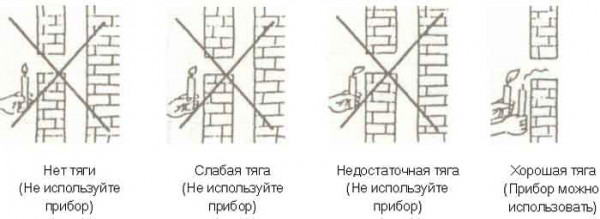

При помощи спички. Если поджечь спичку или свечку, и поднести к прибору отопления, при хорошей тяге пламя будет наклоняться в сторону топки. При ровном горении пламени можно говорить об отсутствии вытяжки. Если же пламя будет наклоняться в сторону от дымохода, здесь имеет место обратная тяга.
Зеркальцем. Такой метод тоже часто применяют для определения силы тяги. К дымоходу просто нужно поднести карманное зеркальце. Если на нем появится конденсат, тяга невелика.

При работе камина или печи многие владельцы частных домов отмечают снижение вытяжной силы в определенные периоды. Чтобы исправить ситуацию, понадобится создать усилитель вытяжной силы дымохода.

Причины снижения

Сначала необходимо понять, почему снизилась сила вытяжения. Именно поэтому сперва проверяют состояние дымохода. Обязательно просмотреть и другие элементы системы. Сделать это можно довольно просто. Сначала необходимо полностью отключить систему отопления. Затем в дымоходе заменяют количество сажи при помощи длинного щупа. Этот показатель не должен быть больше 2 мм.

Причин, по которым тяги в дымоходе может не быть, довольно много. Их следует поделить на две группы – конструкционные особенности и факторы, воздействующие извне.

К первым относят:

использование тройников и поворотов по ходу дымоотвода;
неправильный монтаж или регулировка заслонки;
неверно выбранный диаметр и дымоходного канала и высота трубы.

Внешние факторы могут быть такими:

Установка выходного отверстия дымохода ниже конька кровли. Такой фактор часто приводит к опрокидыванию тяги.
Наличие возле дымохода довольно крупных объектов. Из-за этого образуется большая область пониженного или увеличенного давления.
Преобладание штиля или сильного ветра в определенной местности.

Это может сказываться на силе тяги. Создается повышенное сопротивление. Чтобы этого не допустить, следует предпринять определенные меры. Благодаря таким действиям отопительное оборудование будет эксплуатироваться эффективнее.

Устройства и способы

Чтобы дымоход нормальной функционировал, понадобится выполнить все условия, при которых восходящий поток будет иметь давление 10-20 Па. После определения силы тяги с помощью анемометра и, основываясь на количестве сжигаемого топлива, решают – повышать или снижать силу тяги.

Существует несколько распространенных и эффективных вариантов решения этой проблемы. Тяга может быть приведена в норму такими средствами:

удлинить дымоход;
установить в систему отведения дыма электрические дымососы;
использовать тяговые стабилизаторы;
воспользоваться специальными приспособлениями.

Такие способы имеют свои преимущества.

Удлинение дымохода

Простой метод для увеличения силы тяги – создание более длинной трубы дымохода. Для канала, который отводит дым, лучше выбирать длину 5-6 м. Этот показатель выбирается при минимальном расстоянии от печи до вертикального отрезка трубы. Стоит учитывать количество сужений и колен.

Если кровля невысокая, а вблизи дома располагаются крупные объекты, которые существенно понижают силу тяги, благодаря такому способу можно существенно ее повысить. Однако если сила тяги станет слишком большой, очень много тепла уйдет во внешнюю среду. В этом случае система отопления будет работать неэффективно.

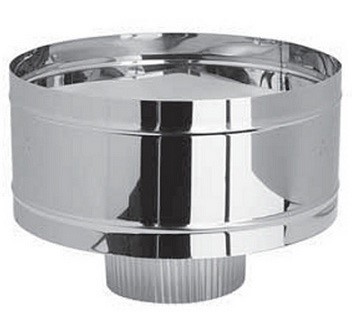

Дефлекторы

Дефлектор является механизмом, благодаря которому потоки воздуха распределяются оптимальным образом. За счет этого вытяжная сила в дымоходе существенно возрастает.

Простота конструкции дымохода обеспечивает его функциональность. Потоки, которые отражаются от трубы и боковые ветра способны значительно повышать силу тяги, подсасывая дым. Даже в случае шквального ветра дефлектор не допустит опрокидывания тяги. Однако такое устройство не работает в штиль. Модель усилителя необходимо выбирать в соответствии с размером дымоотвода, а также с предположительно ветровой нагрузкой.

Для собственноручного сооружения дефлектора потребуется иметь лист оцинкованного железа и стандартный набор инструментов. Работа не отличается сложностью. Чтобы изготовить такое устройство, требуется подготовить:

рулетку;
угольник;
болгарку и ножницы по металлу;
заклепочник;
деревянный молоток;
листы оцинкованной жести;
подручный материал, из которого будут выполнены крепления;
набор сверл;
ручная дрель.

После выполнения необходимых расчетов и разметки металлических частей необходимо выполнить такие действия:

вырезать размеченные детали;
свернуть корпус изделия и соединить края саморезами;
собрать конусы воедино.

Перед установкой дефлектора в нижнем коньке необходимо установить шпильки для соединения их с общим корпусом. При выполнении монтажа на лапках их фиксируют на заклепки снаружи. Однако необходимо помнить, что каждое соединение устройства должно выполняться максимально прочным. Это обусловлено будущим воздействием сильных ветров.

Подобные усилители тяги способны отлично переносить дымовые газы и высокую температуру. Кроме того, они очень устойчивы к ржавлению и могут прослужить довольно долго.

Еще по теме: Змеевик для печи: способы подключения, разновидности, принцип работы

Флюгер

Такое устройство представляет собой еще один усилитель тяги. Флюгер обладает простой конструкцией и при его установке не нужно удлинять дымоотвод. Однако флюгер зависим от силы ветра. Кроме того, такое устройство не препятствует тяге в полный штиль. На оголовке необходимо установить небольшое крыло, которое будет укрывать край дымохода от порывов ветра.

В устройстве предусмотрена вспомогательная лопасть. Благодаря тому, что она размещается напротив места установки флюгера, устройство способно отлично закрывать отверстия дымохода от воздушных потоков. Они будут его обтекать, создавая разрежение на выходе. В результате тяга существенно повышается.

Обычно флюгеры выбирают при оборудовании дымоходов каминов или при частом образовании над трубой вихрей. Это позволяет сделать систему отопления более эффективной. Кроме того, подобные устройства имеют невысокую стоимость.

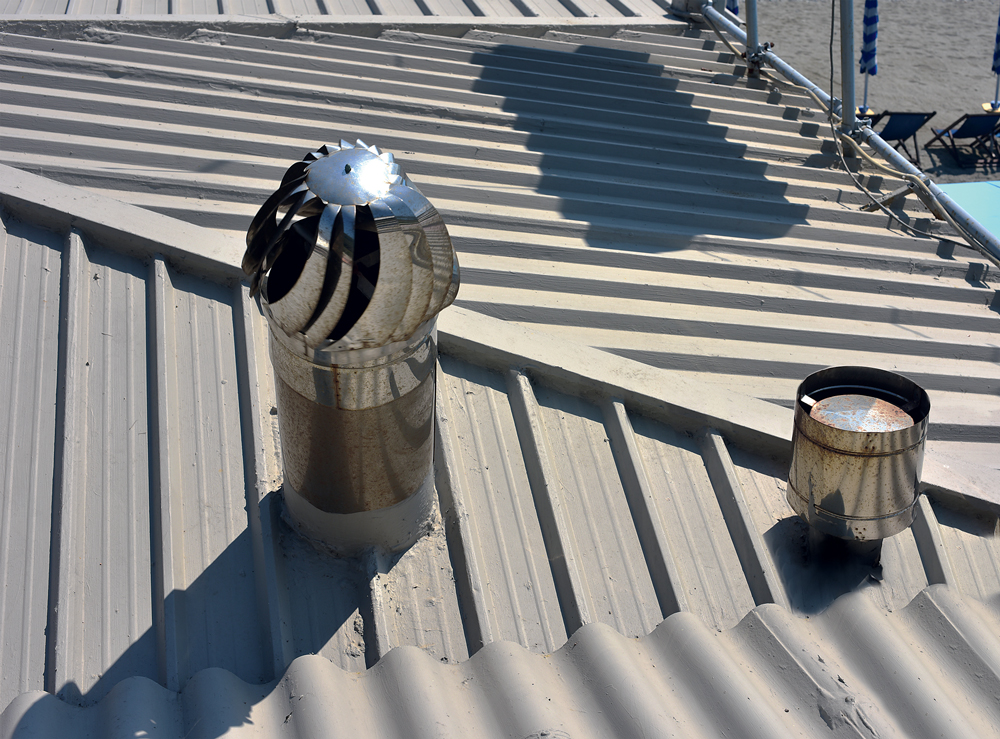

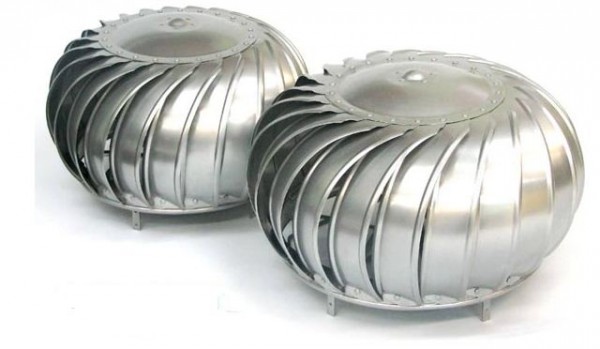

Ротационные турбины

Такие устройства представляют собой механические приборы, которые применяются для усиления тяги в дымоходе. Они способны задействовать энергию ветра. Турбинная насадка, вне зависимости от ветра, будет вращаться в определенную сторону. При этом над дымоходом создается разрежение. Это позволяет увеличить тягу.

Создание таких устройств обеспечивает сохранность дымохода от мусора, снега и дождя. Главным отличительным свойством такой турбины является неспособность работы в условиях штиля. При этом в случае сильных ветров создается повышенное разрежение, которое тоже не очень хорошо сказывается на эффективности работы отопительной системы.

Лучше не устанавливать ротационные турбины на дымоотводящие каналы угольных печей и дровяных каминов. Максимально допустимая температура газов, которые отводятся из отопительных систем с такими усилителями тяги, составляет 250 градусов. Лучше монтировать подобные устройства в системы вентиляции естественного типа.

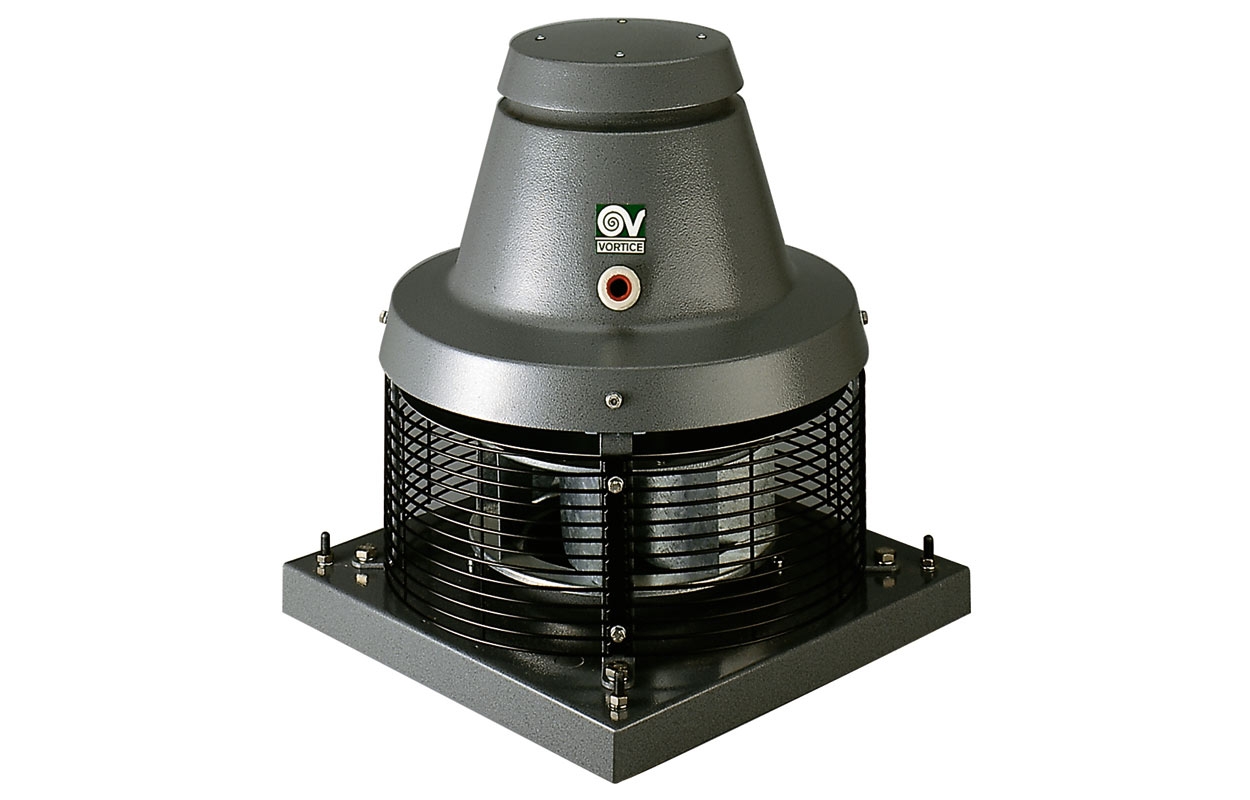

Электрические дымососы

Иногда, к примеру, при использовании дровяных печей, может проводиться монтаж дымососов. Такие устройства используются при удалении газов высоких температур. Им не страшна зола и конденсат. Однако не следует устанавливать такие устройства на дымоотводы твердотопливных котлов. В них температура выводящихся газов может достигать 800 градусов.

Благодаря установке электрических дымососов система выводы продуктов горения полностью автоматизируется. Обеспечивается это монтажом датчиков температуры. В результате работы такой системы регулируется интенсивность работы электрического привода. При этом постоянно поддерживается оптимальная тяга в системе.

При выборе способа увеличения тяги необходимо обращать внимание на особенности конструкции трубы. Применение всех устройств для создания повышенной тяги актуально только тогда, когда преобладает безветренная погода.

Выводы

Усилитель тяги необходим для нормальной работы системы отопления, если вывод дыма затруднен. При выборе подходящего устройства нужно учитывать причины ухудшения тяги и особенности отопительного оборудования. Это позволит сконструировать систему отведения дыма, которая будет работать максимально эффективно.

Для нормализации тяги используют различные устройства. Они имеют свои преимущества и особенности монтажа. Некоторые такие устройства легко собрать своими руками. Чаще всего используют простые усилители вроде флюгера и дефлектора.

Усилитель тяги дымохода

В процессе эксплуатации печи или камина можно заметить снижение интенсивности горения. Нередко это обусловлено изменением тяги. Для повышения ее эффективности монтируют усилитель тяги. Такое устройство отличается простой конструкцией, что позволяет выполнить его своими руками из подручных материалов. Усилитель тяги дымохода выполняется в нескольких разновидностях, которые следует рассмотреть подробнее.

Почему снижается тяга

Сначала необходимо определить, почему тяга ухудшилась. Для этого потребуется проверить общее состояние дымохода. Кроме того, нужно обратить внимание на все сопутствующие элементы. Выполняется эта задача довольно просто. Сперва необходимо отключить отопление. Затем в дымоходе с использованием щупа необходимо замерить количество сажи. Ее должно быть не больше 2 мм.

Можно разделить причины снижения тяги на несколько основных групп. Они могут относиться к конструкционным особенностям или иметь внешний характер. Если проблема кроется в особенностях конструкции, понадобится более подробно рассмотреть возможные причины:

Использование тройников и колен по ходу канала для дымоотвода. В результате таких решений повышается аэродинамическое сопротивление.
Заслонка установлена или отрегулирована неправильно.
Дымоход имеет неправильную высоту или диаметр, которые не соответствуют параметрам отопительного оборудования.

Причина снижения тяги может крыться и во внешних условиях. Среди них можно выделить:

Выход тяги размещается ниже конька крыши, что в определенной ситуации приводит к тяговому «опрокидыванию».
Вблизи дымохода располагаются объекты большого размера, за счет чего образуется область разрежения или увеличенного давления.
В регионе преобладает штиль или сильные ветра.

Все эти факторы могут оказать существенное влияние на силу тяги. За счет этого может возникнуть дополнительное сопротивление. В результате тяга снижается. Чтобы этого избежать, следует принять меры для повышения силы тяги и ее стабилизации. Только в таком случае отопительный прибор будет работать максимально эффективно.

Способы усиления

Чтобы дымоход функционировал в оптимальном режиме, поток дыма, который восходит из отопительного оборудования, должен обладать давлением около 10-20 Па. Для определения силы тяги понадобится использовать анемометр. Когда результаты будут получены, можно принимать решение об увеличении или уменьшении тяги.

Существует множество вариантов, как нормализовать показатель тяги в дымоотводе:

использовать различные стабилизирующие устройства;
провести монтаж специальных дымососов;
удлинить дымоход.

Все эти способы имеют определенные плюсы, которые стоит учитывать.

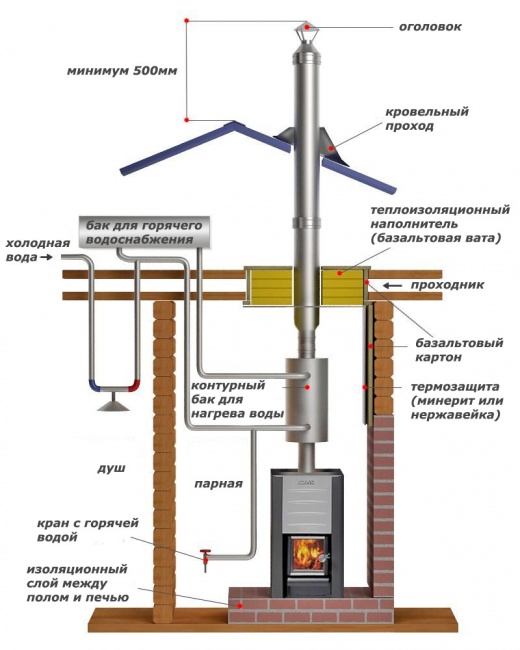

Удлинение дымохода

Самым простым способом повышения тяги является удлинение трубы для отвода дыма. За счет увеличения расстояния между отопительным прибором и окончанием дымохода создается определенное разрежение. Давление в разных участках дымохода становится разным. Для трубы, которая отводит дым, обычно соблюдается высота 5-6 м. При этом не учитывается длина трубы от вертикального участка дымохода до котла. В подобных дымоотводах не должно быть колен или сужений.

Если кровля высокая, или она находится вблизи объектов большого размера, такое решение станет лучшим. Однако при достаточно высоком дымоходе тяга может стать чрезмерно высокой. В этом случае существенная часть тепла будет уходить на обогрев уличного воздуха. Чтобы не допустить такой ситуации, понадобится использовать заслонки, которые способны снизить объем отводимых газов. Удлинение дымохода своими руками выполняется довольно просто.

Монтаж дефлекторов

Дефлектор представляет собой конструкцию, позволяющую эффективнее распределять воздух, чтобы усилить тягу в дымоотводе. Конструкция дефлектора должна быть максимально простой. Это позволит повысить эффективность дымохода. Потоки, которые отражаются от крыши, а также боковой ветер, способны существенно увеличивать тяговую силу, подсасывая дым из трубы. Даже если будет шквальный ветер, дефлектор исключит опрокидывание тяги. Поэтому размер усилителя тяги выбирается в соответствии с ветровой нагрузкой в конкретной местности.

Если есть желание, можно соорудить такой прибор самостоятельно. Для этого понадобится стандартный инструментарий, железо и знание основных принципов работы с металлом. Схема такого устройства показана на фото.

Чтобы изготовить устройство, понадобится подготовить такие инструменты:

рулетка;
электрическая дрель;
болгарка;
сверла;
угольник;
саморезы, оснащенные пресс-шайбой.

Когда необходимые расчеты будут проведены, а на листы металла будут нанесены контуры деталей, можно начать выполнение основной работы:

вырезать определенные детали;
скрутить насадку и закрепить ее края заклепками;
собрать вместе конусы устройства;
перед тем как собрать зонтик, следует установить в нижнем конусе шпильки, чтобы закрепить его на общем корпусе.

Каждое соединение в устройстве должно быть максимально прочным. Это обусловлено сильными ветрами. Такие устройства отлично переносят воздействие дыма.

Флюгер

Конструкция представляет собой универсальный усилитель тяги, который имеет простую конструкцию и позволяет не удлинять дымовыводящую трубу. Однако он зависит от силы ветра. Когда ветра нет, тяговая сила не снижается. Чтобы разобраться, как сделать флюгер своими руками, понадобится познакомиться со схемой устройства.

На оголовке необходимо установить крыло, способное защитить край дымохода от воздействия ветра, однако только с одной стороны. Устройство оборудовано лопастью. Она фиксируется напротив места крепления флюгера. Благодаря этому устройство постоянно закрывает устье от ветра. Они постоянно его обтекают, что позволяет повысить разряжение на выходе. В результате тяга усиливается.

Ротационные турбины

Такие конструкции предназначаются для усиления тяги за счет задействования ветровой энергии. Над дымоходом при вращении устройства создается необходимое разрежение.

Конструкция этого усилителя обеспечивает защиту дымоотвода от различного мусора. Отличительной чертой таких устройств является неработоспособность во время штиля. Кроме того, когда наступает неотопительный сезон, устройство все равно продолжает работать, создавая повышенную тягу в дымоходе.

Ротационные турбины не рекомендуется устанавливать с целью увеличения тяги в дровяных и угольных печах. Необходимо учитывать, что дым должен иметь температуру не больше 150-250 градусов. Подобные устройства эффективно используются для труб дымоотведения котлов, работающих на газу.

Дымососы

Иногда во время применения печей на дровах можно устанавливать дымососы. Такие устройства рассчитаны на эксплуатацию в условиях высоких температур. Они разрабатываются с учетом использования в условиях образования конденсата и сажи.

При выборе таких устройств обеспечивается полная автоматизация работы дымоотвода. В систему устанавливаются температурные датчики. За счет этого регулируется скорость вращения электропривода.

Какой способ увеличения тяги выбрать, зависит от особенностей конструкции дымохода. Использовать конкретное устройство можно только для конкретных условий. К примеру, при выборе электрического дымососа в регионе должна наблюдаться безветренная погода.

Такие особенности усиления тяги дымохода необходимо учитывать еще при установке печи.

Эффективные способы, как увеличить тягу в дымоходе

Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.

Еще по теме: Как обогревать каркасный дом, что лучше выбрать

Способы измерения

Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.

Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:

По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.

Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.

Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

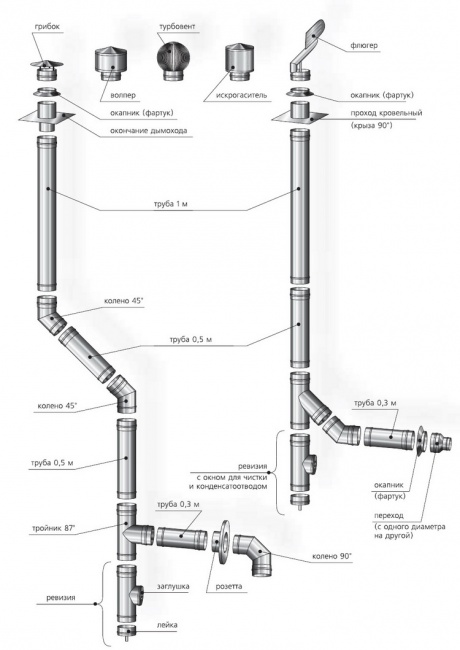

Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.

Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.

Способы усиления тяги

Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:

Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания.

Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.

Видео-инструкция

Способы усиления тяги в отопительных устройствах Причины плохой тяги дымохода

Время от времени владельцы каминов отмечают ухудшение работы своего отопительного устройства. С чем это связано, естественно, они не знают. Эксперименты с заменой топлива, обычно, тоже ни к чему не приводят. Эксперты утверждают, что причиной плохой работы камина является слабая тяга.

Причины плохой тяги дымохода

Слишком большой или маленький диаметр трубы. Труба обязательно должна быть правильного размера. Если ее диаметр превышает определенные нормы, то возникает обратная тяга. Поднесите вентилятор к дымоходу, если его лопасти начнут двигаться – значит, у вас есть обратная тяга. Слишком узкая труба приводит к уменьшению тяги до критических показателей.
Поворотные элементы и изгибы в трубе. Дымопровод должен быть прямым, иначе придется ставить усилитель тяги дымохода. Лишние повороты и изгибы значительно уменьшают этот параметр.
Отсутствие герметичности. Эта проблема часто встречается в каминах из кирпича в результате нарушенной технологии постройки. Когда в стене появляется небольшая дырка, то она начинает работать по принципу черной дыры, всасывая воздух из-за разницы давления. Наличие дополнительного воздуха негативно сказывается на силе тяги. Это то же самое, что поставить вентилятор сбоку от идущего вверх воздуха.

Дефлектор дымовой тяги

Виды усилителей

Дефлекторы – это аэродинамические устройства, которые специализируются на отклонении воздушных потоков. С их помощью можно корректировать силу тяги до необходимых параметров. Вентилятор дефлектора работает по очень простому принципу: он засасывает воздух из атмосферы и направляет его внутрь дымопровода. Недостатком устройства считается его абсолютная беспомощность в тихую походу без ветра.

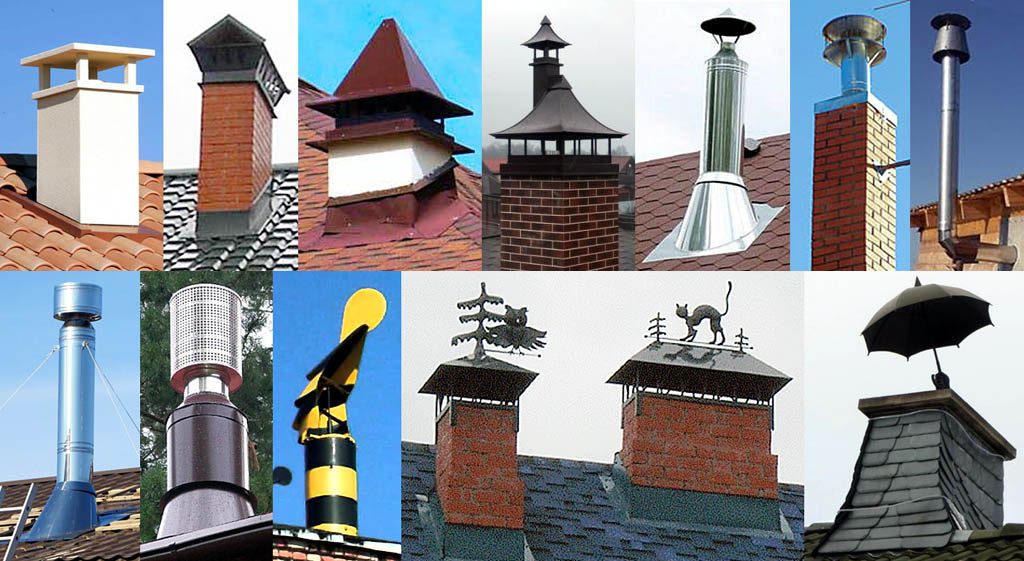

Самыми распространенными и эффективными дефлекторами считаются конструкции Григоровича и Вольперта. В основе современных усовершенствованных дефлекторов лежат их прототипы. Самые распространенные конструкции: круглые насадки на дымоход («Воплеры»), звездообразные («Шенарды») и Н-образные (многоярусные). При выборе дефлектора внимательно смотрите на материал, из которого его изготавливают. Это должна быть нержавеющая стать – материал, который отличается прочностью и надежностью.

Ротационные турбины дымовой тяги

Ротационные турбины – это механизмы, которые ставятся сверху над дымопроводами. По принципу работы напоминают вентилятор, поскольку используют энергию ветра для усиления давления внутри трубы. Достоинства ротационных турбин: они закрывают трубу дымопровода и предотвращают попадание атмосферных осадков. Устройство не работает в безветренную погоду.

Также необходимо следить за тем, чтобы температура исходящего газа не превышала порог в 250 градусов (это стандартные требования, которые могут отличаться у разных моделей). Ротационные трубы устанавливаются для котлов на газовом отоплении.

Флюгеры дымоходные – это устройство для защиты дымоотвода с подветренной стороны. Модель отличается хорошей устойчивостью к негативному воздействию атмосферных осадков, долгим сроком службы и наличием защитных механизмов для дымоотвода. В процессе эксплуатации флюгеров был отмечен один их недостаток: они не справляются с сильным ветром, также флюгеры требуют тщательного ухода – регулярной смазки (особенно в зимний период) и чистки от сажи и дымовых газов.

Дымник-флюгер Duck and Dog –видеообзор

Вентилятор флюгера работает по принципу стабилизатора: уменьшает воздействие сильного ветра на тягу в дымоходе или усиливает ее при отсутствии передвижения газовых масс в атмосфере. Рассматриваемый тип устройства отлично подходит для каминов, работающих на дровах.

Дымососы – это электрический термоустойчивый вентилятор для дымоотвода. Это приспособления для корректировки силы тяги рекомендуется ставить только для узких труб. Для его работы требуется доступ до электрической сети, мощностью в 220 В. Современные дымососы имеют несколько модернизаций, благодаря которым решаются проблемы обратной и слабой тяги. Электрический механизм не имеет недостатков, он отлично работает в тихую и ветреную погоду.

Колпаки и зонты – это декоративные элементы для дымоотвода, которые не решают проблему слабой тяги. После их установки владельцы отопительных устройств отмечали дополнительные проблемы: образование конденсата на поверхности колпаков и зонтов, в результате чего вентилятор вышеперечисленных устройств быстро приходил в негодность.

Таким образом, большое разнообразие механизмов для усиления тяги хорошо справляются с поставленной проблемой. Вышеописанные модели, кроме дымососов, объединяет один недостаток: они слишком зависят от погодных условий. Поэтому для усиления тяги в дымоходе лучше выбирать электрический дымосос.

Изготовление устройств для усиления тяги

Изготовление устройств для усиления тяги своими руками

Хорошо, когда у человека есть деньги и он может приобрести себе несколько насадок на дымоход, но как быть, когда возможностей достать современный механизм нет, однако, в гараже имеются инструменты и несколько металлических пластин? Ответ простой – сконструировать самостоятельно.

Из инструментов вам понадобятся: угольник, ножницы по металлу, рулетка, молоток, плоскогубцы, дрель, саморезы (15 мм), оцинкованный лист металла с толщиной 0,3-0,5 мм и несколько подручных материалов для крепления и старый вентилятор, точнее, его лопасти.

Начертить макет устройств для усиления тяги

Первое, что нужно сделать – это начертить макет будущего устройства. Чертежи схем можно найти в интернете. После точного перенесения размеров на лист из оцинкованной стали выполняются такие действия в строгой последовательности:

При помощи болгарки или ножниц по металлу вырезаются основные детали флюгера;
Составляющие элементы флюгера собираются по схеме в строгой последовательности и закрепляются при помощи заклепок или саморезов;
Дальше необходимо закрепить оба конуса (в большинстве схем этот пункт пропускается, поскольку «мастера» считают, что его можно проигнорировать). На самом деле, этот пункт крайне не рекомендуется игнорировать, чтобы не провоцировать разрывы конусов при сильном ветре;
Теперь осталось надеть на устройство крепежные элементы и вентилятор. При помощи крепежных элементов устройство крепится к основанию дымоотвода. Вентилятор же выполняет функцию усиления тяги.

На этом этапе изготовление флюгера считается оконченным, осталось только прикрепить его к дымоходу. Крепится он при помощи саморезов или заклепок. Помните, что это устройств нуждается в регулярном уходе: время от времени его необходимо чистить от сажи и скопившегося конденсата, если не хотите, чтобы накопившаяся влага попадала на гидроизоляционный слой внутри трубы.

Видео: Усилитель тяги печи, котла и дымохода

Изготовление усилителя тяги дымохода своими руками

Похожие записи:
