Люди, проживающие в частных домах, во время зимнего сезона иногда сталкиваются с неприятной проблемой – трубы для водопровода и канализации замерзают, если глубина их заложения меньше уровня промерзания грунта. Однако появление технологии обогрева труб позволяет успешно решить эту проблему.
Нужно только определить, какие должны быть мощность кабеля и длина участка обогрева. Смонтировав его, можно навсегда забыть о былых трудностях с замерзанием водопровода. Цена на эту продукцию сейчас значительно снизилась, а технология прокладки очень проста, что позволяет выполнить все работы по обогреву водопровода своими силами, сэкономив таким образом значительные денежные ресурсы.
- 5.1 Заключение
Разновидности греющих кабелей для труб
По способу монтажа греющего элемента на трубе различают два основных способа:

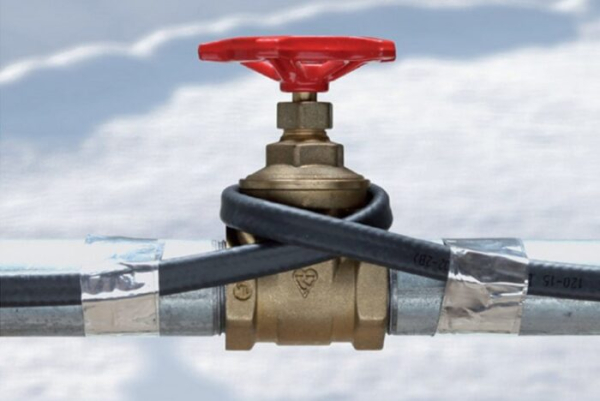

- с установкой снаружи трубы для водопровода с закреплением его с помощью алюминиевого скотча;
- монтаж кабеля для обогрева непосредственно внутрь трубы.
Греющий кабель для водопровода по способу функционирования бывает двух видов:

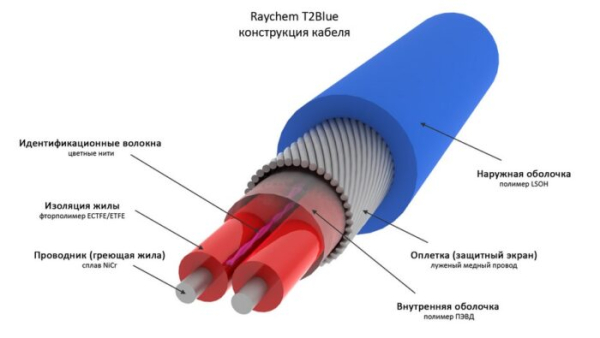

- резистивный греющий кабель, который нагревается непрерывно до определенной температуры и отключается от электросети вручную или с помощью дополнительного терморегулятора;
саморегулирующийся греющий кабель, который самостоятельно включается и выключается в зависимости от наружной температуры воздуха.
Оптимальным вариантом для обогрева водопровода на входе в частный дом будет саморегулирующийся нагревательный кабель, смонтированный внутри трубы. Этот способ позволяет не только обеспечить бесперебойное водоснабжение в любое время года при любой глубине заложения трубы, но и легко заменить его при выходе из строя. Сейчас в строительной практике широко используются полипропиленовые трубы, их также используют и для водопровода в квартире. Такие трубы лучше для водопровода, чем стальные, используемые ранее.
Характеристики саморегулирующегося греющего кабеля
При прокладке греющего кабеля внутри трубы для водопровода используют саморегулирующийся кабель мощностью 5-10 Ват/м с пищевой наружной оболочкой, который максимально нагревается до температуры 65 градусов Цельсия. Ему не нужно никаких терморегуляторов, температура его нагрева зависит от наружной температуры. Чем ниже температура окружающей среды, тем более высокая температура нагревательного элемента. Таким образом устроена полимерная матрица, сопротивление которой зависит от температуры.
Преимущества установки кабеля внутри трубы

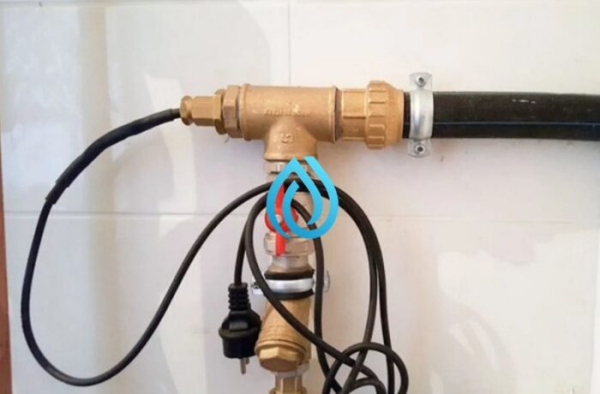

Важным преимуществом монтажа внутри трубы является то, что трубу не нужно откапывать, чтобы смонтировать в нее греющий кабель. Для этого достаточно установить на трубе в доступном месте тройник. Демонтировать его из трубы при необходимости также просто.
Единственное важное условие: обогреваемая труба не должна содержать фасонные уголки или колена под 90 градусов. Для создания поворота трубу желательно изогнуть на трубогибе. При наличии фасонных уголков они не позволят демонтировать кабель при необходимости. Внутренний вариант прокладки греющего кабеля обеспечивает хороший результат при любой глубине заложения труб.
Технология монтажа греющего кабеля внутри трубы

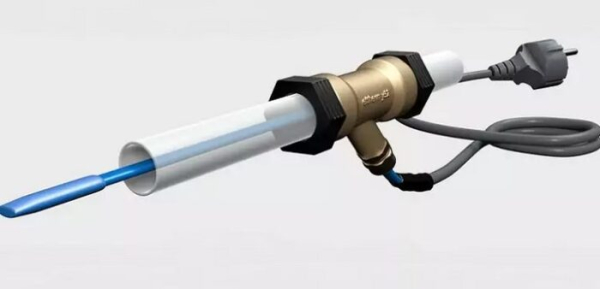

При монтаже греющего кабеля внутри трубы существует два варианта выполнения работы. Первый – использование готового провода определенной фиксированной длины с подсоединённым силовым проводом с вилкой и заделанным герметично вторым концом. Второй вариант – когда приобретается провод требуемой длины, а затем самостоятельно подсоединяется с одной стороны силовой кабель для подключения питания от сети 220В, второй конец герметизируется с помощью термотрубки.
Рассмотрим подробно каждый из этих вариантов. В первом варианте с кабелем, подготовленным к монтажу, требуется комплект деталей, необходимый для проходки кабеля. Он включает в себя:
- тройник такого же диаметра, как и основной трубопровод, который необходимо обогреть;
- сальниковый уплотнитель в виде сальниковой втулки, резиновой прокладки, прижимной втулки и двух латунных шайб;
- сам греющий кабель;
- лента ФУМ для резьбовых соединений.
Монтаж саморегулирующегося кабеля внутри трубы выполняется в следующей последовательности:
- Сначала на участке трубы, который необходимо прогреть, устанавливается тройник, к двум концам его, используя ленту ФУМ, накручивают резьбовые соединения труб.
- В свободный проход тройника вставляют греющий провод. Предварительно на него надевают прижимную втулку, шайбу, резиновую уплотняющую прокладку, шайбу с сальниковой втулкой.
- После этого сальниковую втулку вкручивают в тройник, используя резьбовую уплотняющую ленту ФУМ. Затем провод помещается в трубу на требуемую длину, и все детали сальника устанавливаются на свои места.
- Прижимную втулку завинчивают не до конца, чтобы оставался небольшой промежуток для подтягивания в случае утечки воды. Если приобретается провод мерный из бухты или нет готового нужной длины, его легко сделать, используя комплекты из муфт, которые можно приобрести отдельно.
Установка муфты на свободный конец кабеля
В связи с тем, что греющий кабель внутри трубы будет постоянно работать в водной среде, необходимо тщательно герметизировать все токоведущие части. На его обрезанный конец необходимо установить герметизирующую муфту из термотрубки. Эту процедуру можно выполнить самостоятельно, если есть необходимый инструмент и комплект муфт.
Весь процесс включает в себя несколько этапов:
- Сначала с поверхности провода удаляется наружная защитная оболочка примерно на 20 мм по длине.
- Затем расплетается медная оплетка и обрезается не до конца, а оставляя примерно 10 мм. Ее поворачивают в обратную сторону, к защитной нетронутой оболочке. Если ее обрезать впритык, то оставшиеся проволочки могут проткнуть оболочку муфты.
- Следующий этап – надевают подготовленный кусок термоусаживаемой трубки размером 12х30 мм таким образом, чтобы трубка выходила за край провода примерно на 10 мм. Надевают этот кусок термотрубки впритык к нетронутой наружной оболочке.
- Потом включают фен и производят усадку трубки, пока она не сожмется максимально. Плоскогубцами зажимают свободный конец термотрубки и держат около 10 секунд. После этого дают остыть термоусадке.
Подготавливают термотрубку размером 16х100 мм и надевают на кабель, перекрывая на 20-30 мм уже усаженную трубку, и заводят ее на защитную оболочку с закрытием остатков оплетки. Также феном усаживают ее, начиная прогрев с середины трубки и двигаясь в стороны, чтобы не образовались воздушные пузырьки. Свободный конец также обжимают плоскогубцами. После всех процедур через 10 минут провод будет готов к эксплуатации.
Соединение греющего кабеля с силовым
Если нет готового греющего кабеля с подключенным силовым, можно соединение выполнить самостоятельно. Для этого необходимо воспользоваться комплектом для подключения, который легко приобрести в магазинах кабельной продукции.
Для этой цели понадобится комплект из трех соединительных гильз и комплект термоусадочных трубок:
- Сначала аккуратно снимается верхний защитный слой с греющего кабеля на длину примерно 55 мм таким образом, чтобы не повредить нижний слой из оплетки.
- Потом распутывается оплетка и скручивается в отдельный жгут.
- Следующим этапом будет снятие изолирующего слоя, закрывающего матрицу. Производится надрез строительным ножом вдоль и поперек кабеля на длину около 30 мм.

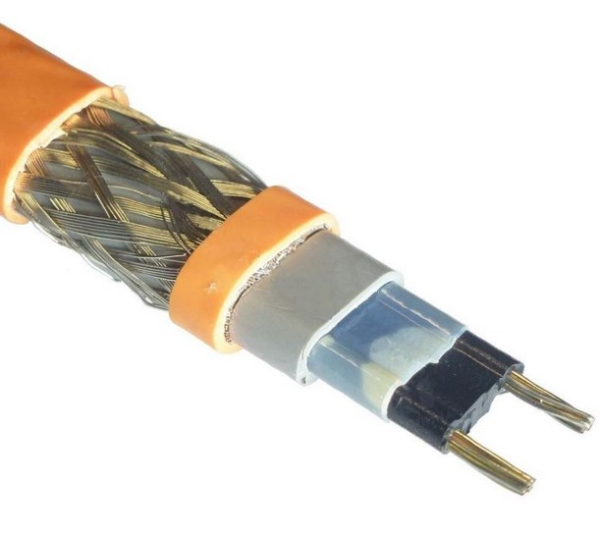

- Освобожденная матрица теперь имеет по краям два токоведущих проводника. Чтобы их освободить, необходимо аккуратно сделать надрез поперек кабеля с матрицей. Это необходимо выполнять очень осторожно, чтобы не повредить токоведущие жилы. Чтобы освободиться от ненужной матрицы, ее нагревают строительным феном и снимают плоскогубцами, при этом освобождаются токоведущие жилы.

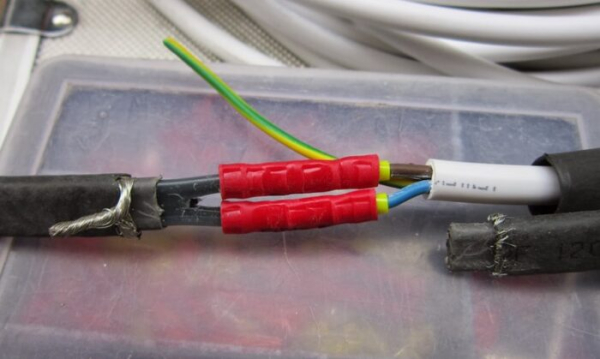

- На освобожденные жилы надевают соединительные гильзы и обжимают их.
- На жгут из оплетки надевают третью гильзу и обжимают.
Подготавливают силовой провод к подключению:
- Один конец его заканчивается электрической вилкой, а второй необходимо освободить от изоляции и зачистить три провода, сняв с них по 10 мм изолирующей полихлорвиниловой оболочки.
- Перед стыковкой на силовой провод надевают термоусадочную трубку размером 16х120мм.
- Далее три конца силового провода просовывают и зажимают в соединительных гильзах, не забыв соединить провод заземления с оплёткой греющего кабеля.
- Далее надвигают термоусадку с нахлестом в обе стороны и прогревают феном до полной усадки с выделением капелек клея.
- После выдержки 15-20 минут кабель можно использовать. Силовой провод при отсутствии вблизи розетки можно подключить прямо в электрическую коробку.
Заключение
Использование греющего кабеля – хороший вариант для обеспечения нормального функционирования водопровода в частном доме круглый год при любой температуре, даже в самые лютые морозы. Но это работает при правильном монтаже и эксплуатации греющего кабеля.
Все работы по монтажу не представляют сложности и могут быть выполнены самостоятельно своими руками. То, какой способ монтажа обогрева для наружных труб лучше выбрать, решает заказчик, при затруднениях можно получить квалифицированную помощь у специалистов.
