Какие трубы для отопления выбрать: обзор материалов

В данной статье мы постараемся разъяснить вам, какие трубы для отопления существуют сегодня на рынке, а также выделим их недостатки и положительные черты. Для этого будет рассмотрено несколько типов труб, предназначенных для отопления помещений посредством водяной циркуляции. Здесь также будет приведена полезная информация, касающаяся выбора этих строительных элементов. Правильный выбор отопительных труб особо важен в момент установки и дальнейшей эксплуатации жилого или производственного здания, а потому мы расскажем, какие трубы наиболее часто применяются строителями при формировании отопления, учитывая их специфику и нюансы установки.

Обзор преимуществ и недостатков труб для отопления поможет вам сделать правильный выбор

Как сделать правильный выбор?

Прежде чем определиться, какие трубы нужны для отопления, следует тщательно подойти к изучению их основных качеств. В данном случае выбор будет определяться тем, какой вид отопительной системы был изначально предусмотрен строительным планом.

Здесь мы постараемся перечислить основные критерии, которые помогут остановиться на оптимальном варианте при выборе труб системы отопитления:

  • вид отопительной системы – самотечная либо принудительная;
  • способ установки – снаружи либо внутри стен;
  • разновидность системы – сложная либо упрощенная;
  • максимальное и среднее давление в отопительной системе;
  • максимальный и средний температурный показатель.

Опираясь на вышеприведенные данные, следует дать оценку каждому типу в отдельности, остановив свой выбор на наиболее подходящем варианте для помещений и решив для себя, какой трубой делать отопление.

Обзор материалов для труб отопления

Стальные трубы – прошлый день

Монтаж отопительной системы из стальных труб

Прочность, надежность и высокая стойкость к экстремальным температурам – основное достоинство такого материала, ведь повредить механическим путем металлические трубы довольно сложно. Также малое линейное расширение дает возможность не включать в отопительную систему компенсаторы.
Однако помимо плюсов, стальные трубы имеют еще и негативные отличия:

  1. Основным минусом здесь можно считать сложность установки данных элементов, так как соединения этих строительных материалов между собой потребуют работы со сварочным аппаратом и квалифицированных знаний в соответствующей области.
  2. Приступать к монтажу системы отопления необходимо еще до начала внутренней отделки помещения. В противном случае, во время сварочных работ возрастает вероятность повредить напольное покрытие либо обои.

По причине того, что «черные» металлы подвержены коррозии, специалисты не советуют использовать их для внутреннего монтажа отопительных систем. Внутренняя же поверхность труб, при автономном прогревании помещений, не так подвержена воздействию со стороны водной среды. Как показывает практика, в частных строениях металлические трубы зачастую продолжают служить и после 50 лет эксплуатации, сохраняя свое первоначальное состояние.

Вопрос с теплопроводностью данного материала относят как к положительным чертам, так и отрицательным. К примеру, вода, проходящая по трубам через не отапливаемый участок, теряет значительную часть своего тепла. Такие части труб требуют дополнительной изоляции. В отапливаемых же помещениях значительная теплоотдача будет играть лишь положительную роль.
Цену на такой материал можно считать весьма приемлемой.

Медные трубы в отоплении – эффективно и дорого

Медные трубы обладают исключительной надежностью

Если при поиске подходящих элементов для отопительной системы вы не опираетесь на цену, то в данном случае лучше всего остановить свой выбор на трубах из меди. Недаром из этого материала изготавливаются элементы теплосистем уже на протяжении долгого времени. Здесь мы приведем основные критерии, исходя из которых, профессионалы рекомендуют применять для отопления именно их:

  1. Медные трубы имеют значительный температурный диапазон. Они прекрасно проводят воду, нагретую даже до температуры 500°С и не боятся минусовых показателей.
  2. Внутренние стенки у труб из такого металла вовсе не поддаются коррозии, что обеспечивает им отличную износостойкость на протяжении 100 лет! Однако устанавливать элементы такого типа рекомендуется исключительно в отапливаемых помещениях из-за повышенной теплопроводности.

Стоит добавить, что самостоятельный монтаж медных труб производить не рекомендуется, так как подобные операции производятся при наличии пайки с капиллярными фитингами и серебросодержащим припоем.

Трубы из «нержавейки» – разумное качество по адекватной цене

Гофрированные трубы из «нержавейки» могут заменить радиатор отопления

Нержавеющая сталь является одним из наиболее универсальных материалов для изготовления отопительных труб. Данный тип отопительных элементов конкурирует на сегодняшний день с медью по качеству и ценовому показателю. «Нержавейка» обладает хорошей теплопроводностью, а также повышенной износостойкостью.

На рынке сегодня можно приобрести несколько видов этих строительных элементов из нержавеющей стали, различаются они между собой по методу изготовления. А посему возникает следующий вопрос: «какие трубы лучше для отопления?». Рассмотрим основные типы труб из нержавейки:

  1. По наличию шва:
    • Сварные трубы – этот тип строительных элементов изготавливается посредством сварки и стального проката. Они могут быть использованы и для конструирования отопительной системы. Однако вероятность протечки данных конструкций будет более вероятна, а ремонт обойдется в немалую сумму.
    • Уязвимость таких отопительных элементов можно также обойти стороной, установив в помещении бесшовные трубы из нержавеющей стали. Хотя стоимость этих элементов будет значительно выше, нежели у сварных труб.
  1. По толщине стенок. Сегодня изготовители готовы предложить своим клиентам и такие товары, как тонкостенные и толстостенные трубы из «нержавейки»:
    • Первые – отличный выбор для установки отопительной системы.
    • Толстостенные же трубы, учитывая их значительный вес, использовать не стоит по той причине, что они могут значительно усилить нагрузку на фундамент здания.

Трубы из полипропилена – нюансы в температурных диапазонах

Полипропилен выглядит эстетично, но не выдерживает все температурные нагрузки

Читайте также:
Регулятор температуры воды в системе отопления - как выбрать

Если же вы не знаете, какую трубу использовать для отопления и затратить на это минимум средств, стоит обратить свое внимание на полипропиленовые трубы. Вот некоторые положительные моменты при их использовании, которые мы перечислим:

  • небольшой вес – сборка отопления из таких составляющих позволит исключить лишнюю нагрузку на фундамент строения;
  • внутренние стенки труб имеют гладкую поверхность – это не дает известковому налету и коррозии ухудшать работу отопительной системы и позволяет сохранить ее первоначальное состояние на долгий период времени;
  • износостойкость – срок службы полипропиленовых труб доходит до 20 лет и более;
  • устойчивость к низким температурным показателям – даже при отключении отопления трубы данного типа не «размораживаются».

Однако трубы из полипропилена имеют и негативные отзывы среди покупателей:

  • такие элементы не гнутся, что вынуждает использовать дополнительные фитинги в случае поворота трубы;
  • непригодность к ремонту – в случае выхода из строя описываемого материала требуется его полная замена;
  • невысокая термостойкость – к сожалению, резкие и сильные перепады температур довольно быстро выводят из строя полипропиленовые трубы. Необходимо отметить, что рекомендуемая температура здесь не должна быть более 70 градусов;
  • необходимость наличия аппарата для сварки полипропиленовых труб;
  • малая жесткость – в случае резких температурных перепадов трубы из полипропилена нередко меняют свою форму, провисая и деформируясь.

При установке в полость стен отопительных элементов, изготовленных из полипропилена, необходимо учесть, что линейное расширение пятиметровой трубы составит от 4 до 5 мм. Для сохранения внутренней отделки следует зафиксировать на трубопроводе требуемое число компенсаторов.

PEX (сшитые из полиэтилена трубы) – новые технологии

Подключение труб из сшитого полиэтилена к радиатору

Такой вид труб изготавливается по принципу «сшивка полиэтилена», который позволяет добиться дополнительных молекулярных связей в структуре данного материала.

Выбор труб данной категории предусматривает следующие положительные моменты при их эксплуатации:

  • высокий уровень плотности полиэтилена;
  • устойчивость к высокому давлению и температуре – рекомендуемая температура для таких материалов находится на уровне 90 градусов;
  • возможность деформирования – в нагретом состоянии данной трубе можно придать необходимую форму, которая сохранится после остывания. Повторное увеличение температуры позволит привести элемент в первоначальный вид;
  • увеличенный срок эксплуатации – данные отопительные элементы могут эксплуатироваться с сохранением всех основных их функций на протяжении 50 лет;
  • незначительный вес – облегчает монтаж и не создает лишней нагрузки на несущие элементы строения;
  • удобство при установке – производя монтаж полиэтиленовых труб, рекомендуется применять пресс-фитинги либо резьбовые соединения, которые позволят обойтись без дополнительного оборудования.

Трубы из металлопластика – наилучшее соотношение показателей

На сегодняшний день это практически лучшие трубы для отопления в своем сегменте. Обосновано такое мнение потребителей тем, что металлопластиковые трубы, благодаря многослойности своего материала, вобрали в себя самые лучшие качества.

Так, внутренняя сторона этих отопительных элементов отличается своей гладкой поверхностью, выполненной из полимерного материала. Согласно такой технологии появление какого-либо осадка внутри труб полностью исключается. Внутренний слой представляет собой изготовленную из тонкой алюминиевой фольги (0,2 – 0,3 мм) защитную пленку.

Соединяются металлопластиковые трубы посредством специального клея с высоким показателем адгезии, как к полимерной, так и к металлической основе. Благодаря такому принципу монтажа, места стыков получаются довольно эластичными и прочными.

Описывая металлопластиковые трубы, можно выделить следующие плюсы:

  • внутренняя поверхность данных отопительных элементов имеет гладкую основу;
  • привлекательный внешний вид – вышеназванный материал не требует покраски и сохраняет свой первоначальный цвет в течение всего срока эксплуатации;
  • несложный монтаж – система устанавливается без специальных инструментов при помощи пресс-фитингов или обжимных приспособлений;
  • износостойкость – собранная по всем правилам, такая отопительная система сможет прослужить более 50 лет без каких-либо поломок;
  • продажа труб бухтами – если возник вопрос, какие трубы выбрать для отопления без затрат на дополнительные фитинги, то такой вариант будет наиболее оптимальным, так как позволит избежать лишних обрезаний и стыковок между отдельными элементами;
  • материал не статичен – это означает, что трубы не будут передавать блуждающий ток;
  • незначительный ремонт – в случае протечки или какой-либо другой поломки на участке трубы достаточно вырезать вышедший из строя кусок металлопластика и заменить его другим;
  • отсутствие необходимости в линейном расширении –трубопровод без боязни можно вмуровывать в цементированные стены.

К сожалению, как и любой другой, данный материал имеет и некоторые недостатки:

  • цена – по сравнению со своими конкурентами, она несколько выше;
  • наличие зауженного соединения – этот изъян создает некоторое препятствие для проходимости потока воды;
  • непереносимость низких температур – при замерзании металлопластиковых трубы, вода способна разорвать ее полость.

Так на чем же все-таки остановить свой выбор?

Выбирая из пластиковую трубу для отопления, стоит также обратить внимание на кислородонепроницаемость (это свойство защищает трубу от заиливания стенок). Не подвержены диффузии кислорода лишь полипропиленовые, армированные алюминием, и металлопластиковые трубы

В том случае, если перед вами стал вопрос о том, какие лучше приобрести трубы для отопления: как выбрать их без дальнейшей необходимости в помощи квалифицированного работника либо применения специального оборудования, то подходящим вариантом будет монтаж труб из полипропилена. В данном случае вы сможете сэкономить на услугах сварщика и материале.

Однако здесь придется найти специальный паяльник, благодаря которому можно будет произвести самостоятельную стыковку отдельных элементов.

Установка металлопластиковых труб также является одним из наиболее приемлемых вариантов благодаря простоте сборки. Однако ненадежность соединений элементов в этой системе может принести при дальнейшей эксплуатации некоторое разочарование. Зато для монтажа водяного пола упомянутый материал будет наиболее оптимальным вариантом.

Читайте также:
Гидрострелка с коллектором - схема изготовления и расчет

Фитинги и медные элементы отопительных систем – наиболее надежные трубы отопления. Их эксплуатационный срок может длиться достаточно долго, но здесь в качестве минуса выступает дороговизна материала и первичного сбора отопительной системы.

Какие трубы для отопления лучше: сравнительная характеристика

Отопление – неотъемлемая часть жилого помещения, обеспечивающая поддержание нормальной температуры в холодное время года. Насколько долгой и эффективной будет служба отопительной системы, напрямую зависит от качества труб, применяемых в ней, и их монтажа. Проблемы с установкой легко решаются специалистами, но прочность труб в основном определяется материалом изделия. Какие трубы использовать для отопления решает только владелец квартиры или дома, но для этого нужно знать особенности каждого вида.

Сегодня выделяют 6 основных видов труб для отопления:

  1. Медные трубы.
  2. Металлопластиковые трубы.
  3. Пластиковые.
  4. Трубы из полипропилена
  5. Стальные трубы.
  6. Стальные нержавеющие.

Полезной при выборе отопительных труб оказывается современная сантехническая поговорка: каждая труба хороша, если установлена на своем месте. Критериями выбора труб являются:

  • Долговечность.
  • Трудоемкость при установке.
  • Цена.

Медные трубы – качественная роскошь?

Трубопроводные изделия из меди надежны и универсальны: установка медных труб возможна и в водопроводы, и в газопроводы, и в отопительные системы.

Удивительный факт: водопровод в пирамиде Хеопса был изготовлен именно из этого металла, и, даже не смотря на его возраст (более 5 тысяч лет!), он сохранился в рабочем состоянии до сегодняшнего дня.

Преимущества медных труб:

  • Высокая теплопроводность (в 5 раз выше, чем у стали).
  • Устойчивость к коррозии в некислотной среде.
  • Выдерживание давления в 200-400 атм без нарушения спаек даже с тонкой стенкой трубы.
  • Стойкость к морозам (до 4 циклов) и выдерживание температур до +300 С.
  • Неподверженность воздействию хлора.
  • Бактериостатичность.
  • Защита от блуждающих токов, если медь покрыта полимером.

Недостатки медных труб:

  • Высокая цена на изделия (из-за которой спрос на медные трубы и упал).
  • Система из медных труб в отоплении может прослужить несколько веков при достаточной герметизации, которой можно добиться, если проводить монтаж сваркой. Однако процесс сваривания довольно трудоемкий, поэтому чаще установка производится при помощи фитингов с резиновой прокладкой. При этом срок эксплуатации значительно снижается, ведь резина быстро стареет и ссыхается, снижая герметичность в трубах.
  • Несовместимость с алюминием, сталью и прочими материалами, применяемыми в отоплении. Но электрохимической коррозии можно избежать, если использовать латунные или бронзовые соединения с «неподходящими» радиаторами.
  • Медные трубы без теплоизоляции или полимерной оболочки при монтаже в стены подвержены коррозии снаружи и плохи при блуждающих токах.

Металлопластиковые трубы – выбор сантехника

Трубы из металлопластика представляют собой тонкие алюминиевые трубы, плотно покрытые полиэтиленовой оболочкой с внутренней и наружной стороны.

Сравнительно новый материал на рынке товаров для отопления быстро стал популярен благодаря своим полезным свойствам.

Преимущества металлопластиковых труб:

  • Гибкость и сохранение своей формы.
  • Легкость материала и простота монтажа (как в стены, так и в пол).
  • Непроницаемость кислорода, вследствие чего устойчивость к коррозии.
  • Долговечность (более 20 лет эффективной службы).
  • Высокая стойкость к температурным перепадам. Рабочая температура: +95 С. Максимальная: +110 С.
  • Малое расширение при нагревании.
  • Полимерная поверхность не позволяет появляться плесени и грибкам.
  • Цена относительно высокая, но ниже, чем у медных труб.

Недостатки металлопластиковых труб:

  • Большое количество подделок на рынке
  • Высокая стоимость на крепежные соединения (фитинги)
  • Слабость фитингового соединения, которое после нескольких затяжек может разорваться.

Выбирая трубы не забудьте выбрать радиаторы. Никогда не стоит торопиться. Почитайте отзывы о биметаллических батареях отопления.

Пластиковые трубы

Сами по себе пластиковые трубы для отопления недостаточно прочны и эффективны, но технологии усовершенствовали это изделие. Армированные стекловолокном или алюминиевой фольгой трубы из пластика собрали в себе все лучшие качества металлопластиковых и пластиковых труб.

Преимущества пластиковых труб:

  • Легкость материала и простота установки.
  • Привлекательный дизайн, позволяющий монтировать их снаружи.
  • Неподверженность внутреннему налету солей, обеспечивающая постоянную проходимость потока воды.
  • Низкая теплоотдача, максимально сохраняющая тепло воды весь путь от котла до радиатора.
  • Минимальное количество резьбовых соединений, снижающее вероятность протечек.
  • Отсутствие ржавления.
  • Невысокая цена изделия по сравнению с трубами из других материалов.

Недостатки пластиковых труб:

  • Сильное тепловое расширение, из-за которого они могут деформироваться при температурах выше +95 С. Этого можно избежать, установив компенсаторы температуры или используя армированные пластиковые трубы.
  • Отсутствие гибкости, из-за чего приходится пользоваться специальными углами, неудобными при монтаже и не совсем эстетичными на вид.
  • Размеры пластиковых труб и фитингов обычно велики.
  • Соединение пластиковой и металлической трубы представляет опасность для герметичности системы и не выдерживает низких температур.

Качество отопительной системы из пластиковых труб сильно зависит от уровня профессионализма монтажника.

Стальные трубы для отопления – многолетний положительный опыт

Стальные трубы – это практически классика. Они установлены в отопительных системах большинства российских домов.

Их успешно используют на протяжении десятилетий, так как они долговечны и довольно надежны.

Преимущества стальных труб:

  • Устойчивость к высоким температурам (выше 100 С).
  • Выдерживание высокого давления и внешних механических воздействий.
  • Низкое тепловое расширение, позволяющее в критических ситуациях разогреть теплоноситель даже открытым пламенем, поднесенным к трубе.
  • Гарантированная долговечность при правильном монтаже системы.
  • Простота подключения отопительной сети к чугунному радиатору.
  • Дешевизна изделия.

Недостатки стальных труб:

  • Большой вес и негибкость представляют собой неудобство при монтаже, особенно в стены.
  • Требование опытного монтажника, умеющего качественно выполнять сварку, для установки труб.
  • Высокая цена на услуги монтажа стальных труб.
  • Частое засорение известковым налетом.
  • Подверженность коррозии, которую можно избежать, используя оцинкованные стальные трубы.
  • Оцинкованные стальные трубы не позволяют использование антифриза.

Сердце любой отопительной системы – котел. Если вы живете в сельской местности, возможно вам подойдет отопительный котел на опилках.

Или дизельный котел, он, кстати, очень не плох. Не верите? Вот здесь вся правда об этих котлах

Читайте также:
Виды расширительных бачков для отопления: Когда он необходим и как не ошибиться в выборе устройства

Стальные нержавеющие трубы

Трубы для отопления из нержавеющей стали – прямой конкурент медным трубам, как по цене, так и по качеству. Такие трубы бывают сварными и бесшовными, причем последние лучше и дороже.

Привлекательный дизайн труб из нержавейки позволяет использовать их не только внутри стен, но и снаружи.

Преимущества труб из нержавеющей стали:

  • Устойчивость к коррозии и внутреннему известковому зарастанию.
  • Высокая теплопроводность позволяющая уменьшить толщину стенок трубы для бытового использования.
  • Низкий коэффициент теплового расширения позволяет не страшиться размораживания теплоносителя.
  • Выдерживание большинства физических воздействий.
  • Гибкие гофрированные трубы из нержавеющей стали особенно удобны при монтаже отопительных систем и имеют те же качества, что и обычные трубы из нержавейки.

Недостатки труб из нержавеющей стали:

  • Высокая цена на изделие и его монтаж.
  • Швы на сварных трубах могут начать протекать со временем.

Какие трубы лучше использовать для отопления?

Разумеется, все перечисленные виды труб делятся на множество подвидов, об особенностях которых могут рассказать квалифицированные консультанты. Однако, основываясь на общих данных, можно с уверенностью сказать какие трубы для отопления лучше в Вашем конкретном случае.

Если Вам по карману обустроить свою отопительную систему лучшими трубами, то пусть это будут медные или из нержавеющей стали. Средняя цена и неплохие качества металлопластиковых и пластиковых труб ставят их на второе место по годности в бытовых условиях. Стальные трубы для отопления – вариант не лучший, но широко распространенный, и при правильном монтаже такая отопительная система прослужит довольно долгое время.

5 Comments

В общем, прочитав статью, у меня сложилось впечатление, что ни один из видов труб для отопления не избавлен от недостатков. Поэтому, изучив весь список, я остановился на металлопластиковых, так как они мне по карману. Хотелось бы конечно медные, но цена их уж очень высока да и специалиста, который мог бы их качественно сварить в нашем городе не найти.

Да, выбрать правильные трубы для отопления – это сложная задачка, для непрофессионалов тем более. Когда я устанавливал трубы сантехник мне посоветовал взять медные трубы, я долго думал, оценивал и решил взять медь, так как у них высокая износостойкость, чтобы существенно сэкономить, можно взять меньший диаметр.

Подскажите пожалуйста,хочу спрятать отопительные трубы в стены.Какой вид труб лкчше использовать,да и вообще как лучше сделать.Хочеться чтобы на долго их хватило.

Недостатки про пластиковые трубы сильно преувеличены,и они относятся абсолютно ко всем типам труб. например:Отсутствие гибкости, из-за чего приходится пользоваться специальными углами, неудобными при монтаже и не совсем эстетичными на вид. Качество отопительной системы из пластиковых труб сильно зависит от уровня профессионализма монтажника. Все это относится ко всем трубам. Для отопления лучше всего пластик. температур выше 80 в системе отопления не будет.и паять его можете сами..главное чтоб качественного производителя.

Пластиковые трубы только для электрических котлов 80 95градусов с выше 100 градусов трубы начинают изгинатся и выпирать поэтому я бы несоветовал как пластиковые так и металлопластиковые самый хороший и проверенный способ это металлические трубы которые проверенные годами.

Выбор лучших труб для отопления в частном доме и квартире

Для проектирования отопительных конструкций нужно учитывать множество нюансов. Она состоит не только из котла и радиаторов, но и соединительных элементов. Выбирая трубы для отопления, смотрят на материал их изготовления, технические характеристики, особенности монтажа, собственные финансовые возможности.

  1. Критерии подбора труб
  2. Классификация и характеристики труб
  3. Полиэтиленовые конструкции
  4. Трубы из стали-нержавейки
  5. Оцинкованный металл
  6. Применение металлопластика
  7. Трубы из полипропилена
  8. Медные изделия
  9. Изделия из углеродистой легированной стали
  10. Расчет трубного диаметра
  11. Что подойдет больше
  12. Проблемы подбора

Критерии подбора труб

Эффективность прогрева дома в зимнее время зависит от правильного выбора материала изготовления труб. Нужно знать их теплопроводность, устойчивость к механическим воздействиям. Дополнительные параметры – температура воды, давление в системе, протяженность магистралей.

При выборе нужно изучить такие факторы:

  • сечение труб: если этот параметр большой, то система не всегда будет работать эффективно;
  • мощность отопительного оборудования, тип применяемого топлива;
  • габариты здания, которое буде обогреваться;
  • вид системы отопления: закрытый или открытый;
  • методы прокладки контуров: тут применяется пайка, сварка или резьбовые элементы;
  • наличие дополнительных приспособлений в системе: циркуляционного насоса;
  • максимальный нагрев жидкости внутри контура, а также уровень ее давления.

Также учитываются способы сцепления элементов в трубопроводе. Для фиксации некоторых видов труб придется использовать специальные сварочные аппараты или паяльники, и могут понадобиться определенные навыки работы с ним.

Классификация и характеристики труб

Для определения, какие трубы лучше использовать для отопления частного дома, оцениваются технические особенности разных типов.

Полиэтиленовые конструкции

Рех-труба — это изделие, для производства которого применяется жесткий полиэтилен. Она прочная, не меняет характеристики при воздействии нагретой жидкости. Применяется для монтажа водопроводов (горячего водоснабжения), отопительных конструкций. Также разрешено задействовать изделие для укладки теплого пола. Срок эксплуатации такого материала превышает 50 лет (по заявкам производителей).

Читайте также:
Теплоаккумулятор: Самостоятельное изготовление аккумулятора тепла

Стоимость материала приемлемая, а собрать систему нетрудно. Все детали для установки изделий доступны. Такие элементы можно укладывать в стены. Максимальная температурная нагрузка составляет 90°С.

Кроме того, выделяются еще и такие преимущества:

  • устойчивость к ударам, механическим повреждениям;
  • эластичность (даже в случае расширения под влиянием высокой температуры изделие вернет свою форму обратно);
  • малый вес;
  • экологическая безопасность (в изделии не содержатся токсичные вещества, способные выделяться в атмосферу при нагревании);
  • химическая инертность (для работы системы разрешается использовать любой тип теплоносителя);
  • устойчивость к растрескиванию и коррозийным процессам;
  • высокий уровень шумоизоляции (шум жидкости при передвижении по системе практически не слышен);
  • герметичность соединений.

Сшитый полиэтилен не проводит электрический ток. Если при нагреве труба деформируется, то она способна восстанавливать первоначальную форму. Что касается минусов, то во время монтажа их нужно выпрямлять и крепить к основанию хомутами. В противном случае труба вернет ту форму, в которой находилась длительное время (на бухте).

Трубы из стали-нержавейки

Трубы из нержавейки для систем обогрева здания бывают сварными (стык присутствует) и бесшовными. Второй вариант более прочный, но его стоимость выше. К преимуществам материала относится:

  • устойчивость к влиянию влаги, инертность к воздействию агрессивных компонентов, которые содержатся в теплоносителе;
  • легирующие добавки исключают механическое повреждение труб;
  • изделия хорошо переносят высокое давление и гидроудары (они возможны в многоэтажных домах).

Для изготовления отопительного контура применять такие трубы мастера не спешат, так как они стоят дорого, а их установка характеризуется трудоемкостью. Более выгодным вариантом являются гофрированные трубы для систем отопления из нержавеющей стали.

Они хорошо монтируются, при этом для работы не требуется дорогостоящее оборудование. Такие изделия выдерживают температуру в 100°С. Им можно легко придать сложную форму, которая сохраняется в течение всего периода эксплуатации. Однако, такие трубы менее устойчивы к температурным перепадам.

Оцинкованный металл

В квартире или частном доме для отопления могут использоваться изделия из оцинкованной стали. Они устойчивы к окислению при контакте с водой, поэтому служат значительно дольше. Однако, коррозионные процессы все же происходят, хоть и медленно. Сделать соединение на оцинкованных трубах можно при помощи сварки или резьбовым способом.

Такие изделия устанавливаются в многоквартирных домах, так как они устойчивы к перепадам давления теплоносителя. Если для соединения используется сварка, то она разрушает защитный слой. В этих местах риск появления коррозии повышается. Стоимость оцинковки выше, чем цена на изделия из черной стали.

Применение металлопластика

Чтобы правильно выбрать оборудование для отопительных систем, нужно обратить внимание на пластиковые и металлопластиковые изделия. Второй вариант используется чаще в силу хороших технических характеристик. Самым популярным производителем таких изделий является фирма Rehau.

Такие трубы имеют следующие достоинства:

  • не поддаются коррозии;
  • отсутствие накопление на внутренних стенках изделий в течение длительной эксплуатации;
  • пластиковый слой не пропускает кислород, поэтому металл не поддается ржавлению;
  • различный диаметр труб;
  • возможность применения для обустройства водяного теплого пола (трубы без проблем монтируются в стяжку или под штукатурку);
  • большой метраж в бухтах (до 500 м);
  • простота монтажа, тем более что такие трубы хорошо зарекомендовали себя в помещениях со сложной геометрией (после получения нужной формы она сохраняется на весь период эксплуатации);
  • невысокий процент линейного удлинения при нагревании.

Что касается недостатков, то труба отопительная из ПВХ боится прямых солнечных лучей, открытого огня и механической нагрузки. Монтаж резьбовых фитингов нужно осуществлять аккуратно, чтобы не пережать изделие накидной гайкой.

Трубы из полипропилена

Для обустройства системы отопления можно применить армированные пропиленовые трубы. Они обладают такими достоинствами:

  • устойчивость к коррозии, отложению накипи на внутренних стенках;
  • длительный срок эксплуатации (производитель заявляет 50 лет);
  • в них можно использовать не только воду, но и антифриз;
  • химическая инертность;
  • шумоизоляция (течение теплоносителя практически неслышно);
  • прочное монолитное соединение элементов между собой, что позволяет спрятать трубы в стены или пол;
  • для стыковки труб применяется специальный паяльник, которым может пользоваться даже неспециалист;
  • невысокая стоимость по сравнению с металлопластиковыми изделиями;
  • хорошая механическая прочность;
  • устойчивость к размораживанию (даже при замерзании теплоносителя полипропилен не повреждается, после оттаивания жидкости возвращает свою форму).

Что касается недостатков труб, то они такие: зависимость качества монтажа от материала изготовления изделия; невозможность применения в пожароопасных помещениях. Во время выбора нужно учитывать производителя (и в этом случае лучше отдавать предпочтение фирме Рехау). Однако, эти недостатки характерны только для некоторых партий продукции, которые изготавливались без контроля качества.

Медные изделия

Если не получается определиться, какую трубу лучше использовать для отопления, можно обратить внимание на медные изделия. Они подключаются к любым котлам, независимо от того, газ используется в качестве топлива или другой материал. Еще они считаются отличным вариантом для систем горячего водоснабжения.

Медь не поддается влиянию воды, поэтому коррозия ей не страшна. Такие изделия характеризуются высокой пропускной способностью даже при небольшом диаметре, так как их стенки тонкие. На внутренней поверхности не образуются отложения. Для систем отопления лучше использовать современные обожженные трубы из меди. Другие типы подходят только для холодного водоснабжения.

Если выбор пал именно на этот материал, то учитывается и то, что батареи тоже должны быть сделаны из него. Медь не сочетается с нелегированной сталью, а при укладке под штукатурку трубопровод оборачивается полиэтиленовой пленкой.

Читайте также:
Пайка труб из полипропилена: инструменты, особенности технологии, раструбная пайка, видео пайки полипропиленовых труб

Такие изделия долговечны, выдерживают большое давление, но стоят они очень дорого. Кроме того, работа с ними требует определенных навыков, если их паять. Еще требуется заземление контура, так как медь является хорошим электропроводником.

Изделия из углеродистой легированной стали

Стальные трубные системы отопления чаще монтируются в квартирах. Материал изделий углеродистый, высококачественный. К достоинствам можно отнести долговечность, стойкость к скачкам давления в системе и гидроударам, относительно небольшую цену. Однако, есть и недостатки: такие трубы не защищены от коррозии, на внутренней их поверхности быстро появляются отложения.

Изделия способны проводить блуждающие токи. Монтажные работы достаточно дорогие, тем более что для соединения элементов требуется сварка. Еще осуществляются работы по нарезке трубы. На небольшом участке придется ставить много соединительных элементов. Это, в свою очередь, не всегда благоприятно сказывается на внутреннем передвижении теплоносителя. В области стыков повышается риск появления протечек.

Расчет трубного диаметра

Для правильного функционирования системы отопления важен не только размер, но и диаметр труб. Для его самостоятельного расчета нужно знать скорость движения теплоносителя и площадь здания. При этом большой диаметр не всегда делает работу системы эффективной. Наоборот, давление теплоносителя внутри труб снижается, и он не может попасть в батареи.

Оптимальное значение скорости передвижения воды составляет 0,2-1,5 м/с. Если высота потолков в помещении 3 метра, та на 1 кв.м. требуется 100 Вт тепловой энергии. Для обогрева комнаты в 20 кв.м. печка должна обеспечивать мощность в 2-2,4 кВт. При наличии 1-2 радиаторов потребуются трубы диаметром 0,8-1 см.

Важно: для сложных схем необходимо сделать гидравлический расчет. Для нормализации давления и напора следует уменьшить количество поворотных узлов в системе.

Что подойдет больше

При покупке труб для отопления, какие лучше для частного дома определяется его площадью и материалом изготовления, учитывается, что для индивидуальной системы больше подходят полимерные материалы. Укладываются они легко. Лучше применять изделия из полипропилена, ПВХ, металлопластика. При наличии финансов, можно использовать системы из нержавеющей стали или обожженной меди.

Проблемы подбора

Хорошие трубы отличаются легкостью, герметичностью, прочностью и длительным сроком эксплуатации. Качество теплоносителя способно испортить даже самые хорошие изделия. Установка медных и стальных изделий требует определенных практических навыков, поэтому часто хозяину приходится нанимать специалистов, а это дополнительные растраты.

Пластиковые конструкции подвержены линейному расширению под воздействием температуры. Через некоторое время ровные изделия приобретают волнообразную форму, что портит интерьер помещения. Недостатком является большое количество стыков на относительно коротком промежутке.

Ошибкой монтажа становится соединение пластиковых элементов и металлических радиаторов. Все части системы подбираются так, чтобы они были изготовлены из одинакового материала. Еще не все изделия поддаются ремонту. Иногда требуется полная замена их.

Выбор труб отопления определяется множеством факторов: размером обогреваемой площади, климатическими условиями, типом системы, финансовыми возможностями хозяев дома. Если он правильный, то система без проблем прослужит 30-50 лет. Однако, проверять трубы на наличие засорений, повреждений и деформаций нужно ежегодно перед началом отопительного сезона.

В видео эксперт подробно рассказывает разницу между технологиями и материалами изготовления трубопроводов:

Теплообменник Альфа Лаваль (Alfa Laval): виды, технические характеристики

Теплообменники Альфа Лаваль являются конструкциями, которые предназначены для современных холодильных камер, систем отопления и контуров горячего водяного снабжения, вентиляционных и кондиционирующих систем. Уже больше века теплообменники концерна Alfa Laval из Швеции отличаются наивысшим качеством производства.

p, blockquote 1,0,0,0,0 –>

  • О компании
  • Пластинчатые теплообменники Альфа Лаваль
  • Кожухотрубные теплообменник Alfa Laval

Логотип компании Alfa Laval

О компании

Компания Альфа Лаваль, которая основана в 1883 году, в настоящее время занимает лидирующие позиции в изготовлении высококачественной продукции теплообмена в более чем ста мировых странах.

p, blockquote 2,0,0,0,0 –>

В России же компания известна с 1992 года, когда наладила свой выпуск теплообменников в одном из городов Подмосковья на базе бывшего машиностроительного завода.

p, blockquote 3,0,0,0,0 –>

Основным направлением компании является совершенствование энергоэффективных технологий. Ассортимент этого предприятия включает в себя множество разных установок, в их основе – теплообменник Alfa Laval пластинчатый.

p, blockquote 4,0,0,0,0 –>

Внешне пластинчатые теплообменники Alfa Laval не отличаются друг от друга. Особенности лишь в конструкции пластин и уплотнительном материале. Производитель выработал уникальные технологии производства и конструкции теплообменников. Допустим, можно выделить следующие:

p, blockquote 5,0,1,0,0 –>

  1. Одношаговое выпрессовывание пластин. Вследствие чего стало возможным получить однородный материал пластин и повысить уровень передачи тепла.
  2. Особенная форма распределительной поверхности. Она даёт возможность рационально использовать всю площадь пластин теплообменного оборудования и сделать его менее загрязняемым.

p, blockquote 6,0,0,0,0 –>

Пластинчатые теплообменники Альфа Лаваль

Пластинчатые теплообменники Alfa Laval на территории России довольно распространены и применяются европейскими и российскими производителями холодильных установок как испарители, конденсаторы, охладители перегретого пара, теплообменного оборудования экономайзеров и конструкций жидкость / жидкость среди двух хладоносителей и пр.

p, blockquote 7,0,0,0,0 –>

Главные достоинства тепловых обменников пластинчатого типа можно выделить такие:

p, blockquote 8,0,0,0,0 –>

  1. Высокий уровень передачи тепла. Достигается за счёт высокотурбулентности при циркуляции водного потока внутри пластин теплообменника.
  2. Малая масса хладагента, который находится в теплообменном оборудовании в момент работы. Это обеспечивает небольшую массу заправки хладагентом холодильной машины, в составе которой испаритель или конденсатор используются как пластинчатый тепловой обменник.
  3. Компактность, если сравнивать с иными типами теплообменного оборудования. Небольшие габариты позволяют холодильной установке в целом иметь вес существенно меньше.
Читайте также:
Что такое гидрострелка для отопления - принцип работы

Компания наладила производство двух основных типов теплообменников пластинчатого типа:

p, blockquote 9,0,0,0,0 –>

  1. Пластинчатые разборные (сюда входят и пластинчатые разборно-сварные).
  2. Пластинчатые медно-паяные теплообменники Alfa Laval.

Медно-паяные теплообменники Альфа Лаваль, в то же время, разделяются на серии «CB» и «AC».

p, blockquote 10,1,0,0,0 –>

Серия медно-паяных теплообменников Особенности
Серия «СВ» Это паяный теплообменник Alfa Laval, который используется в холодильных установках в качестве конденсаторов и теплообменников жидкость / жидкость.
Зачастую применяются и в качестве охладителей перегретого пара для водяного нагрева при помощи тепла, отводимого от горячих паров нагнетания холодильной установки.
Покупателям всегда доступны теплообменники СВ27, СВ52, СВ76 с числом пластин от 10 до 100.
Серия «АС» Серия используется в холодильных установках в качестве испарителей.
Главная особенность в присутствии на входе контура хладагента распределителя жидкости, позволяющего равномерно распределить смесь пара и жидкости между пластинами (смесь формируется в результате расширения жидкого хладагента в вентиле терморегулятора).
Покупателям всегда доступны теплообменники АС10, АС30, АС70, АС120, АС250 с числом пластин от 14 до 120.

Пластинчатый теплообменник Alfa Laval T5-MFG

Популярностью пользуется теплообменник Alfa Laval T5 MFG, предназначенный для использования почти во всех промышленных отраслях с необходимостью нагрева либо охлаждения разных жидкостей. Зачастую оборудование применяют в отопительных системах и системах горячего снабжения, где важна лёгкость монтажа, низкие расходы эксплуатации и высокая энергетическая эффективность.

p, blockquote 11,0,0,0,0 –>

Сочетание всех этих свойств обеспечивает теплообменнику Alfa Laval t5 mfg известность в качестве лучшего в категории соотношения цена / качество на рынке России, среди конкурентов по типу-размеру.

p, blockquote 12,0,0,0,0 –>

Технические характеристики пластинчатого теплообменника Альфа Лаваль T5 MFG.

p, blockquote 13,0,0,0,0 –>

Характеристика Значение
Страна-производитель Швеция
Модель T5
Тип рамы FG
Диаметры присоединения, мм 50
Тип присоединения фланец , резьба
Высота, мм 737
Минимальная стандартная длина L, мм 190
Максимальная стандартная длина L, мм 365
Максимальный расход жидкости, кг/с 5
Расстояние между портами по горизонтали HC, мм 100
Расстояние между портами по вертикали VC, мм 553
Ширина, мм 245
Максимальное давление, бар 16
Макс. рабочая температура, °C 180
Коды PV и директивы ALS, PED, ASME
Тип теплообменника T5-MFG

Кожухотрубные теплообменник Alfa Laval

Теплообменники кожухотрубного типа Альфа Лаваль используются для процессов нагрева и охлаждения теплового носителя (водяного, парового, газового, масляного, нефтяного, кислотного, щелочного и пр.).

p, blockquote 14,0,0,0,0 –>

Внутрь кожуха помещены трубки обычных материалов или особых профилей с высокой устойчивостью к температурному и химическому воздействию. Один тепловой носитель циркулирует внутри труб, а второй — внутри кожуха.

p, blockquote 15,0,0,1,0 –>

Конденсаторы кожухотрубного типа и испарители отлично подходят для промышленных охлаждающих, кондиционирующих процессов, для нагрева технической и океанской воды.

p, blockquote 16,0,0,0,0 –>

Варианты кожухотрубных изделий Alfa Laval: DH, DM, Pure Cooler, Dryplus-3, FEV-HP, CDEW и CDEW-E, CRF, CXP, CXPM, McDEW, Cetecoil.

p, blockquote 17,0,0,0,0 –>

Характеристики кожухотрубчатых теплообменников Альфа Лаваль.

p, blockquote 18,0,0,0,0 –>

Серия кожухотрубного теплообменника Особенности
DH Это одно-, двух-, трёх- и четырёхходовые теплообменники для охладительных процессов с температурным испарением от 0 до +10 °C.
DM Сюда входит серия испарителей, разработанных для холодильных систем с диапазоном температурного испарения от -10 до -20 °C.
Pure Cooler Это одноходовой испаритель кипения, применяемый для систем охлаждения (от 0 до +10 °C.).
Dryplus-3 Испарители, широко используемые в качестве охладителей в вентиляционных системах, в охлаждении рассола, в системах технологического охлаждения и в тепловых насосах.
FEV-HP Это затопленный испаритель, который устанавливается в вентиляционных и охлаждающих системах.
CDEW и CDEW-E Используются для систем, в которых охлаждающая вода добывается из рек, озёр, колодца и иных вторичных процессов производства.
CRF Выполнен из фреона R407C/F и R134a.
CXP Функционируют на хладагенте R404.
CXPM Используется для работы в системах с морской водой, где применяются хладагенты HCFC или HFC при среднем и повышенном давлении (30-45 бар).
McDEW Изготавливался для морских сред (хладагенты HCFC при давлении 30–45 бар).
Cetecoil Предназначен для процессов с высокой скоростью движения рабочих сред. Допустим, при работе с паром являются довольно эффективными охладителями конденсата.

Alfa Laval – производитель из Швеции, он остаётся лидером по изготовлению и разработке промышленного оборудования теплового обмена различной сложности.

p, blockquote 19,0,0,0,0 –> p, blockquote 20,0,0,0,1 –>

Шведские теплообменники Альфа Лаваль определённо заслуживают вашего внимания и рассмотрения!

Теплообменники: предназначение, виды, рейтинг производителей, теплообменники Alfa Laval

Главная страница » Публикации » Теплообменники: предназначение, виды, рейтинг производителей, теплообменники Alfa Laval

Теплообменником называют специальное устройство для передачи тепловой энергии от теплого носителя к холодному. Теплоносителем может выступать как жидкая субстанция, так и газообразная. Процесс теплообмена важен в таких отраслях промышленности как химическая, энергетическая, металлургическая, пищевая и другие. Теплообменное устройство способствует передаче энергии от одного носителя к другому через разделительную стенку между ними.

Это очень сложный процесс, разделяющийся по принятым канонам на такие виды теплообмена: конвекцию, тепловое излучение и теплопроводность. В реалиях эти процессы протекают одновременно в определенных пропорциях. Наибольшую важность для теплообменника имеет конвективный теплообмен, то есть совместное действие конвекции с теплопроводностью.

Виды теплообменников

Теплообменные устройства могут производиться разных типов по конструкции. Они различаются способом передачи тепла и делятся на:

  • смесительные, где тепло передается посредством смешения двух рабочих сред. Конструктивно такие устройства проще поверхностных теплообменников, тепловая энергия у них используется более полно. Но есть недостаток — они могут быть использованы лишь при возможности смешивания теплоносителей.
  • поверхностные, где рабочие теплоносители обмениваются своей энергией через стенки разделителя. Поверхностные теплообменные агрегаты могут быть рекуперативные и регенеративные.

Рекуперативные агрегаты основаны на том, что передавая тепло через разделительную стенку, сам поток имеет одно направление в каждой точке стенки.

Регенеративный теплообменник отличается тем, что теплоноситель, попеременно касаясь одной и той же поверхности нагрева, периодически меняет направление потока.

Классификация рекуперативных теплообменников

Наибольшее распространение получили в промышленности рекуперативные теплообменные устройства. По конструктивному исполнению выделим несколько типов:

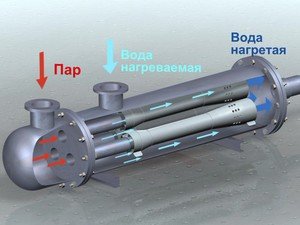

  • Кожухотрубные теплообменники представляют собой приваренные к кожуху пучки труб, прикреплённых к трубным решеткам, закрывающихся крышками на прокладках или болтах. Через имеющиеся на корпусе штуцера первый теплоноситель течет по межтрубному пространству, а другой по трубам. В таких многоходовых теплообменниках на корпусе или крышке вмонтированы перегородки. Чтобы повысить теплоотдачу, трубы подвергаются оребрению путем накатки или навивки ленты. Элементные теплообменники представляют собой совокупность элементов типа простейшего кожухотрубного устройства без перегородок. Они могут допускать высокое давление, однако, конструкция их более громоздка и тяжела.
  • Погруженные теплообменники сконструированы таким образом, что один теплоноситель погружен в емкость с другим. Такие агрегаты дешевы и просты, но из-за того, что жидкость в межтрубном пространстве не обладает большой скоростью — теплоотдача невысока.
  • Теплообменники типа «труба в трубе» находят применение при высоких давлениях и малых расходах теплоносителя в системе.
  • Оросительные теплообменники находят применение в холодильных установках в качестве конденсаторов.

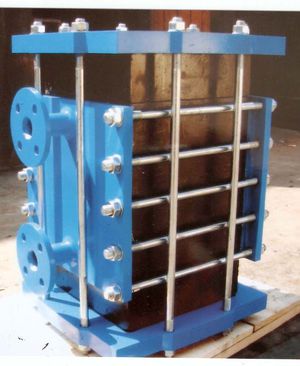

  • Графитовые теплообменники предназначены для химически агрессивных жидкостей. Графит — очень хороший проводник тепла, его пропитывают специальными смолами, чтобы убрать пористость. Само устройство состоит из графитовых блоков, уплотнённых между собой резиновыми или тефлоновыми прокладками, зафиксированных крышками.

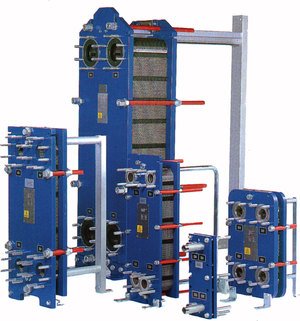

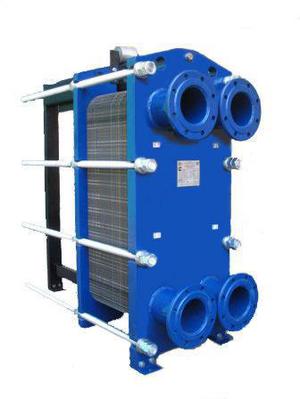

Пластинчатые теплообменники состоят из пластин, поверхность их отштампована специальным способом для образования каналов, по которым проходит теплоноситель (например, незамерзающая жидкость системы отопления). Пластины между собой уплотняются. Такое устройство несложно в изготовлении, легко меняется количество пластин, чистится, имеет высокий показатель теплоотдачи, но не выдерживает высокого давления.

  • Пластинчато-ребристый теплообменник имеет маленький вес и небольшие габариты;
  • Оребрённо-пластинчатые теплообменники состоят из тонких оребрённых панелей, изготавливающихся с помощью высокочастотной сварки. Конструкция и используемые материалы позволяют добиваться высоких температур теплоносителей, малого гидравлического сопротивления, высокого КПД, большого срока службы, небольшой стоимости и прочего. Зачастую его применяют для утилизации тепловой энергии газов.
  • Спиральные теплообменники имеют два канала, навитые в виде спирали вокруг главной разделительной перегородки, они предназначены в основном для нагревания и охлаждения жидкостей, имеющих высокий показатель вязкости.
  • Для чего используются теплообменники

    Там, где есть необходимость нагреть или охладить жидкие среды применяют различного рода теплообменники. Широкое использование пластинчатые теплообменные устройства получили в промышленности, производстве и сельском хозяйстве, они востребованы:

    для проведения различных технологических процессов;

  • в отоплении, горячем водоснабжении, приточной вентиляции жилых и производственных площадей;
  • для нагрева и охлаждения нефтяных продуктов в нефтеперерабатывающей и химической отрасли;
  • для опреснения соленой воды на морских судах;
  • для пастеризации и охлаждения пива, молока, соков и прочих в пищевкусовой промышленности;
  • для охлаждения масел и смазывающее-охлаждающих жидкостей различных технологических процессов.
  • Основным преимуществом пластинчатых теплообменников перед другими можно назвать компактность, они занимают в 5−10 раз меньшие площади при монтаже. У пластинчатых теплообменников высокий КПД, минимальные потери тепла и давления. Проведение монтажа и ремонта не предполагает больших материальных затрат. В пластинчатом теплообменнике есть возможность разборки, что немаловажно для замены пластин и чистки самого устройства. Также мощность можно увеличивать путем добавления пластин. Устанавливать его можно прямо на пол или любую несущую поверхность.

    Alfa Laval — почему о них так много говорят?

    В 1883 году в Швеции была основана компания Alfa Laval, ставшая ведущей в мировом производстве технологий, а в 1905 её филиал открылся в Санкт-Петербурге. Компания Alfa Laval является крупнейшим производителем пластинчатых и спиральных теплообменников. Она выпускает теплообменники разных габаритов для практически всех видов промышленности и производства, для бытового применения. Пластинчатый теплообменник Alfa Laval имеет ряд преимуществ по отношению к кожухотрубным агрегатам:

    • высокий КПД, небольшие габариты по сравнению с кожухотрубными теплообменниками такой же мощности;
    • простота монтажа, не требуют специального фундамента, наличие на передней панели входящих и выходящих патрубков, что упрощает монтаж и ремонт;
    • турбулизация потока по рифленой поверхности способствует снижению отложения загрязнений на поверхностях теплообменника;
    • возможность увеличивать мощность. Особенно это важно при перестройке зданий и увеличения тепловой нагрузки, при этом достаточно навесить на раму необходимое количество дополнительных пластин;
    • сборка и разборка осуществляется одним рабочим за 2 часа, чистка поверхностей может быть выполнена обычной щеткой, а ремонт сведен к замене пластин;
    • протечка в теплообменнике практически невозможна, разве только при механическом разрушении пластин (если сделать это специально), в прокладке может возникнуть течь, она сразу же обнаружится;
    • Конструкция теплообменника Alfa Laval позволяет уменьшить константу времени, что позволяет отрегулировать мощность и как следствие — сэкономить тепло;
    • Запатентованная форма рам, пластин, прокладок, совершенная технология производства тепловых устройств гарантируют их надежность и качество.

    Модельный ряд выпускаемых теплообменников компанией Alfa Laval достаточно обширен — от небольших приборов с теплопередающими поверхностями и расходами примерно 1 кв. м и 0,18 куб. м/час до больших агрегатов параметрами 2 000 кв. м и 3 600 куб. м/час соответственно. Все модели могут решать одновременно ряд технологических задач: охлаждение, нагревание, кондиционирование и прочие.

    Однако есть и отрицательный момент — пластинчатые теплообменники имеют ограничение по давлению и температуре, стоимость напрямую зависит от этих параметров.

    Рейтинг производителей теплообменников

    Департамент топливно-энергетического хозяйства г. Москвы провел подробный анализ отечественных и иностранных производителей разборных пластинчатых теплообменников по следующим параметрам:

    • качеству и надежности;
    • ремонтопригодности;
    • стоимости;
    • наличия и выполнения гарантий;
    • обеспечения запасными элементами и расходными материалами;
    • срокам изготовления и поставкам;
    • расположению производств и складов по отношению к потенциальному заказчику.

    В связи с отсутствием в России конкуренции по штамповке пластин, теплообменники собирают из импортных элементов, сажая на отечественную рамку. Поэтому главный критерий для сравнения — пластины. Только Alfa Laval Поток выпускает пластины и резиновые прокладки. Наиболее себя зарекомендовали в качестве производителей пластин шесть компаний:

    • Теплотекс (комплектующие АРV — Дания);
    • Алфа Лаваль Поток;
    • СВЕП ИнтернешенРидан АБ (Швеция);
    • Ридан (комплектующие Sondex — Дания);
    • Машимпекс (комплектующие Geo — Германия);
    • Данфосс (комплектующие — Данфосс Финляндия).

    Анализ проводился на основании данных, пришедших от представителей производителей, поставщиков и теплоснабжающих организаций. Он показал, что компания Алфа Лаваль Поток — единственная, которая производит пластины и прокладки в России, импортируя лишь стальные заготовки для них и сырую резину. Все производство и складское помещение находится в Московской области, срок гарантии на продукцию от 12 до 18 месяцев, а время изготовления не более 14 дней. Более 10 лет теплообменники этой фирмы работают без нареканий, компания имеет все сертификационные и лицензионные документы, в отличие от своих конкурентов, их не имеющих. Обслуживающий персонал имеет высокую квалификацию, а предоставлением сервиса занимаются уполномоченные организации. Все это говорит в пользу приобретения теплообменника фирмы Альфа Лаваль, и, хотя, цена его на 20% выше, чем у конкурентов — бесперебойная и надежная работа устройства компенсирует этот недостаток в полной мере.

    Анализ отечественных и зарубежных производителей разборных пластинчатых теплообменников

    г.Москва, 2004г.

    Список исполнителей

    Семенов В.Г. – Президент НП «Российское теплоснабжение», Генеральный директор ОАО «ВНИПИэнергопром», Главный редактор журнала «Новости теплоснабжения».

    Дубенец B.C. – Вице-президент НП «Российское теплоснабжение», Генеральный директор АНО «Теплосертификация», Председатель Научного Совета «НИЦ ракетных и космических технологий РАКЦ», Академик РАЕН и РАКЦ, кандидат технических наук, старший научный сотрудник.

    Малафеев В.А. – Главный эксперт НП «Российское теплоснабжение», кандидат технических наук.

    Махмутов И.Р. – Главный эксперт АНО «Теплосертификация».

    Черваков А.В. – Начальник экспертного отдела АНО «Теплосертификация».

    Коротченко С.И. – Начальник управления по связям с общественностью НП «Российское теплоснабжение».

    Ларина М.А. – Менеджер по маркетингу НП «Российское теплоснабжение».

    В соответствии с поручением Департамента топливно-энергетического хозяйства (ДепТЭХ) города Москвы (исх. № и/15-574 от 04.06.2004 г.) Некоммерческим партнерством «Российское теплоснабжение» (НПРТ), в рамках Соглашения о научно-техническом сотрудничестве с ДепТЭХ г. Москвы, проведен анализ отечественных и зарубежных производителей разборных пластинчатых теплообменников (РПТО).

    Для проведения сравнительной оценки эффективности РПТО и выбора наиболее надежных производителей и поставщиков были выбраны следующие основные критерии, которым должны удовлетворять теплообменники и предприятия-производители:

    1. Качество и надежность.

    3. Наличие и выполнение гарантийных обязательств изготовителем.

    4. Наличие инженерной поддержки (квалификация специалистов, программы расчета теплообменников, дистрибьюторская версия программы).

    5. Срок изготовления и поставки.

    7. Обеспечение запасными частями и расходными материалами.

    8. Расположение производств и склада запасных частей в непосредственной близости к потенциальному заказчику.

    В настоящее время в России, из-за отсутствия конкурентоспособного штамповочного производства пластин, сложилась практика сборки теплообменников на основе отечественных рам и импортируемых пластин. Исключение составляет предприятие Alfa Laval Поток, имеющее производство пластин и резиновых прокладок в г. Королеве Московской области (импортирующее только стальные заготовки для пластин и сырую резину для прокладок). Поэтому основным критерием сравнения качества пластинчатых теплообменников является характеристика пластины. Из всего многообразия производителей РПТО, исходя из применения ими комплектующих наиболее известных и хорошо зарекомендовавших себя в мире производителей пластин, необходимо выделить, шесть фирм – производителей:

    1. Теплотекс (комплектующие APV – Дания)
    2. Альфа Лаваль Поток
    3. СВЕП Интернешнл АБ (Swep – Швеция)
    4. Ридан (комплектующие Sondex – Дания)
    5. Машимпекс (комплектующие Geo Германия)
    6. Данфосс (комплектующие Данфосс Финляндия)

    Для проведения сравнительного анализа были направлены обращения к 41-у предприятию производителям и поставщикам РПТО, с просьбой представить свои предложения, с учетом вышеприведенных критериев (Приложение 1.). Список 18-ти предприятий производителей и поставщиков РПТО, предоставивших информацию для анализа, представлен в Приложении 2. Параллельно нами направлены обращения в 324-е теплоснабжающие организации (Приложение 3.), с просьбой представить свои отзывы о номенклатуре, качестве и надежности применяемых ими РПТО. Отзывы получены от 64-х теплоснабжающих организаций (Приложение 4.).

    Из 18-и предприятий производителей и поставщиков РПТО, предоставивших информацию для анализа, отзывы получены только на РПТО 10-ти производителей (Приложение 5.), причем на четырех производителей, только по одному отзыву, что говорит о практическом отсутствии на отечественном рынке РПТО производства этих организаций. К этим четырем предприятиям можно отнести восемь предприятий предоставивших информацию для анализа, но на продукцию которых не было получено ни одного отзыва. Исходя из вышеизложенного, для дальнейшего анализа, нами были отобраны шесть ведущих, на отечественном рынке, предприятий производителей и поставщиков РПТО, список которых, представлен в Приложении 6.

    Сравнительный анализ РПТО ведущих производителей на основе вышеприведенных критериев.

    1. Качество и надежность.

    Качество РПТО в основном определяется, как уже говорилось выше, качеством используемых пластин и прокладок.

    В основном все перечисленные выше фирмы используют для подогревателей горячего водоснабжения и отопления пластины из стали AISI 316.

    Некоторые компании в целях удешевления теплообменников допускают, использование стали AISI 304.

    Из перечисленных выше производителей только Теплотекс настаивает, на использовании для систем теплоснабжения и ГВС коррозионностойкой стали AISI 316 и прокладок EPDM («Новости Теплоснабжения», №9 2002г). Все установленные Теплотексом РПТО (более 1500 шт.) имеют пластины из стали AISI 316 и прокладки из резины EPDM.

    Рамы большинства производителей рассчитаны на рабочее давление 16 бар.

    Производители декларируют срок службы РПТО в диапазоне от 25 до 30 лет с гарантийным сроком от 12 до 36 месяцев.

    Alfa-Laval, Ридан и Машимпэкс указывают гарантийный срок 12-18 месяцев, СВЕП – 24 месяца. Наибольший гарантийный срок на РПТО указывает предприятие Теплотекс – 3 года.

    О надежности и качестве РПТО можно судить по данным Приложений 4, 5.

    2.Стоимость.

    Стоимостные параметры рассчитаны для 6-ти основных производителей, на основе одинаковых исходных данных, для графика горячего водоснабжения 70/40 – 5/60 и для графика отопления 105/75 – 70/95 по греющей и нагреваемой сторонам, соответственно для различных нагрузок (Приложения 7, 8).

    Если проанализировать цены предоставленные предприятиями производителями и поставщиками РПТО, то наглядно видно, что РПТО предприятий Альфа Лаваль Поток и Машимпекс на 20-110% превышают цены предприятий Теплотекс, СВЕП и РИДАН, а Данфос, на 100-300%.

    Кроме того, стоимость РПТО для определенной задачи зависит не только от стоимости комплектующих, но и от корректного расчета, учитывающего всю специфику задачи. Теплообменники производства фирмы СВЕП, имеют существенно заниженную площадь поверхности теплообмена (см. Таблицы 1-5 представленные в Приложениях 7 и 8), что может привести к необходимости использования следующего типоразмера, а следовательно и к существенному повышению стоимости.

    Таким образом, для систем ГВС наиболее выгодными по ценам являются РПТО предприятий Теплотекс, Ридан, СВЕП. Но существенное сомнение вызывает корректность расчетов фирмы СВЕП.

    Для системы отопления наиболее выгодными по ценам являются ПТО предприятий Теплотекс и Ридан.

    3. Наличие сертификатов и гарантийных обязательств.

    Все шесть фирм дают гарантийные обязательства на свою продукцию. Выполнение гарантийных обязательств обеспечивают сервисные службы изготовителей. Следует отметить, что полный необходимый комплект сертификатов и лицензий на производимые в России теплообменники есть только у двух производителей – Теплотекс и Альфа Лаваль Поток. Некоторые производители имеют санитарно-эпидемиологические сертификаты, оформленные на «материнскую» компанию – или их сертификаты не являются действительными, так как выданы не уполномоченными на это центрами (Приложение 9). Сертификаты качества ISO 9001 имеются только у предприятий Альфа Лаваль Поток и Теплотекс.

    Необходимым условием применения пластинчатых теплообменников в Москве является наличие развитой сервисной службы производителя теплообменников на территории Москвы.

    Наиболее развитую сервисную службу и склад комплектующих в Москве, имеет Теплотекс. На круглосуточном обслуживании Теплотекса находится более 1500 РПТО, установленных на тепловых пунктах ГУП Мостеплоэнерго, ГУП Мосгортепло и ГУП Теплоремонтналадка. Ридан, СВЕП, Данфосс, Машимпэкс и Альфа Лаваль Поток имеют сервисные службы (филиалы сервисных служб) и склады комплектующих в Москве или Московской области.

    4. Наличие инженерной поддержки (квалификация специалистов, программы расчета теплообменников, дистрибьюторская версия программы).

    По нашему мнению квалификация специалистов находится на высоком уровне, программы расчета теплообменников могут быть предоставлены клиенту.

    5. Сроки изготовления и поставки.

    Максимальный срок изготовления и поставки, декларируемый производителями, составляет не более 14 дней (Приложение 9). Минимальный срок изготовления РПТО 3 дня у Теплотекс и СВЕП.

    6. Ремонтопригодность.

    Все теплообменники представленных 6-ти предприятий по конструкции являются разборными, что позволяет производить ремонт и замену компонентов РПТО быстро, качественно и без ущерба для функциональных характеристик теплообменника при наличии сервисной службы (филиала сервисной службы) и склада комплектующих в Москве или Московской области.

    7. Обеспечение запасными частями и расходными материалами.

    Выбранные предприятия – производители обеспечивают поставку запасных частей и расходных материалов и постоянное их наличие на складе.

    8. Расположение производств и склада запасных частей в непосредственной близости к потенциальному заказчику.

    Производства РПТО, указанных предприятий – производителей, располагается либо в московском регионе, либо в соседних областях. Причем все производители имеют склады, для отгрузки готовой продукции и запасных частей в Москве и Московской области, в непосредственной близости к потенциальному заказчику.

    Анализ разборных пластинчатых теплообменников указанных производителей показал, что РПТО всех 6-ти предприятий-производителей отвечают большинству основных критериев выбранных для проведения сравнительного анализа. Однако, цены на РПТО предприятий производителей Альфа Лаваль Поток, Машимпекс и Данфос существенно превышают цены остальных предприятий производителей РПТО, а РПТО производства фирмы СВЕП, имеют существенно заниженную площадь поверхности теплообмена (см. Таблицы 1-5 представленные в Приложениях 7 и 8), что может привести к необходимости использования следующего типоразмера, а следовательно к существенному повышению стоимости.

    Исходя из проведенного анализа НП «Российское теплоснабжение» рекомендует в качестве основных, для применения в городе Москве, разборные пластинчатые теплообменники производства предприятия Теплотекс, поскольку:

    1. Теплообменники Теплотекс имеют низкую стоимость при использовании лучших материалов пластин (AISI 316) и прокладок (EPDM).

    2. Теплотекс производит широкий типоразмерный ряд РПТО единичной мощностью от 20 кВт до 20 МВт, что позволяет подобрать оптимальную площадь поверхности для конкретных условий.

    3. Производство, склад и сервисная служба Теплотекса находятся в г. Москве.

    4. Срок изготовления и поставки теплообменников минимальный – 3 дня.

    5. Гарантийный срок максимальный – 3 года.

    6. Квалификация специалистов высокая. Специалисты, занятые в производстве и расчетах теплообменников, одновременно являются специалистами в теплоснабжении.

    7. Теплообменники предприятия Теплотекс с пластинами APV работают на тепловых пунктах Москвы около 10 лет без рекламаций.

    8. Предприятие Теплотекс имеет все необходимые сертификаты и лицензии на производимые теплообменники.

    НП «Российское теплоснабжение» также рекомендует для применения в городе Москве разборные пластинчатые теплообменники производства предприятий Ридан и Альфа Лаваль Поток, поскольку:

    Теплообменники Ридан:

    1. Имеют низкую стоимость при использовании лучших материалов пластин (AISI 316) и прокладок (EPDM).

    2. Ридан производит достаточно широкий типоразмерный ряд РПТО мощностью от 20 кВт до 16 МВт, что также позволяет подобрать оптимальную площадь поверхности для конкретных условий.

    3. Склад и сервисная служба находятся в Москве.

    4. Срок изготовления – 7 – 14 дней.

    5. Гарантийный срок – 12 месяцев.

    6. Квалификация специалистов находится на высоком уровне, позволяющем грамотно и качественно рассчитывать и производить теплообменники.

    7. Теплообменники работают на объектах теплоснабжения России более трех лет без существенных нареканий со стороны эксплуатирующих организаций.

    Теплообменники Альфа Лаваль Поток:

    1. Предприятие Alfa Laval Поток, единственное из рекомендуемых, производит пластины и прокладки в г. Королеве Московской области, импортируя только стальные заготовки для пластин и сырую резину для прокладок.

    2. Теплообменники предприятия Альфа Лаваль Поток имеют стоимость на 20-100% выше, чем теплообменники предприятий Теплотекс и Ридан.

    3. Производство и склад предприятия Альфа Лаваль Поток находятся в ближнем Подмосковье;

    4. Сервисным обслуживанием РПТО Альфа Лаваль Поток в г. Москве занимаются уполномоченные организации.

    5. Срок изготовления и поставки теплообменников – 14 дней.

    6. Гарантийный срок – 12 – 18 месяцев.

    7. Квалификация специалистов высокая.

    8. Теплообменники предприятия Альфа Лаваль Поток работают на тепловых пунктах Москвы около 10 лет без рекламаций.

    9. Предприятие Альфа Лаваль Поток имеет все необходимые сертификаты и лицензии на производимые теплообменники.

    Эксперты теплообмена Alfa Laval

    • Статьи
    • Вопрос ответ
    • Акции

    Вы можете позвонить нам:

    Специалисты компании с радостью ответят на ваши вопросы, произведут расчет стоимости услуг и подготовят для вас индивидуальное коммерческое предложение.

    Теплообменник Альфа Лаваль представляет собой специальное устройство, в котором осуществляется передача тепловой энергии от нагретой среды к более холодной. Такое оснащение необходимо для искусственной терморегуляции, сепарирования, центрифугирования, транспортировки химических веществ.

    Шведская фирма Alfa Laval занимается изготовлением теплообменного оборудования, разработанного в тренде последних инноваций. Продукция компании является высокоэффективной, экологичной, экономически выгодной.

    В каких сферах используют теплообменники Alfa Laval?

    Теплообменные технологии Alfa Laval широко применяют в промышленной и аграрной отраслях, а также в жилищно-коммунальных хозяйствах, например:

    • машиностроение: охлаждение автоклавной воды, смазочного масла, гидравлической жидкости;
    • тепловые электростанции: охлаждение компрессоров, турбин, двигателей;
    • нефтехимическая промышленность: терморегуляция нефтяных продуктов;
    • пищевая промышленность: пастеризация, подогрев соков, охлаждение продуктов питания;
    • сельское хозяйство: обогрев теплиц, нагрев воды в рыбопитомниках;
    • организация теплоснабжения и горячего водоснабжения;
    • создание систем кондиционирования и вентиляции.

    Особенности теплообменников Alfa Laval

    Alfa Laval направляет свои инновационные разработки в наиболее энергоэффективные и экономичные решения. По этой причине компания уделяет особое внимание производству пластинчатых теплообменников.

    Теплообменные аппараты пластинчатого типа состоят из стянутых в пакет гофрированных пластин, повёрнутых на 180° друг к другу. В рабочем состоянии они довольно плотно прижаты, образовывая щелевые каналы. Для их герметичности с лицевой стороны изделия устанавливается резиновая прокладка или стальная перегородка.

    В пластинах имеется четыре отверстия, два из которых необходимы для подвода и отвода рабочей среды к каналу, остальные — изолированы защитным слоем для предотвращения их смешивания. В качестве теплоносителя могут выступать вода, пар, нефть, масла, пищевые жидкости, фреоны, различные кислоты, этиленгликоль.

    Инновации и технологии

    Независимо от производителя большинство теплообменников имеют одинаковый внешний вид. Тем не менее основные конкурентные преимущества продукции Alfa Laval заключаются в использовании уникальных технологий изготовления и уплотнения пластин.

    Во-первых, в приборах используются очень тонкие пластины, которые производятся методом одношаговой выпрессовки. Это позволяет существенно повысить эффективность теплопередачи.

    Во-вторых, благодаря эксклюзивной конфигурации распределительной поверхности увеличивается площадь теплообмена, повышается турбулентность потока и при этом существенно снижается загрязнение пластин.

    Разновидности теплообменного оборудования Alfa Laval

    В спектре предложений компании Alfa Laval имеются теплообменные устройства следующих типов:

    • паяные пластинчатые;
    • разборные пластинчатые;
    • сварные пластинчатые;
    • сварные кожухопластинчатые;
    • сварные спиральные;
    • устройства со сварным пакетом пластин и разборным корпусом.

    За счёт особой герметичности и жёсткости соединений наиболее востребованы паяные теплообменники Alfa Laval. Рассмотрим детальнее эту разновидность устройств.

    Паяные пластинчатые теплообменики Alfa Laval

    Припой герметизирует и надёжно скрепляет комплектующие, обеспечивая тем самым достойный коэффициент теплообмена и высокое сопротивление давлению. Благодаря гофрированной поверхности пластин, сохраняется стабильность конструкции при довольно высокой турбулентности потоков.

    Достоинства теплообменных аппаратов Alfa Laval

    1. Высокая энергоэффективность.
    2. Устойчивость к агрессивным средам.
    3. Возможность увеличения мощности за счёт монтажа дополнительных пластин.
    4. Компактные размеры.
    5. Самоочистка системы за счёт высокотурбулентного потока.
    6. Надёжность всех узлов и соединений.
    7. Простота установки и удобство эксплуатации.

    В пластинчатых теплообменниках следует использовать качественный теплоноситель, иначе система быстро засорится. Соблюдение правил технической эксплуатации оборудования является залогом его эффективного и долговечного функционирования.

    Рейтинг
    ( Пока оценок нет )
    Понравилась статья? Поделиться с друзьями:
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
