Предохранительный клапан для водонагревателя: принцип работы, выбор и монтаж клапана, видеообзор

Как работают предохранительные клапаны для бойлеров

Бойлер для нагрева воды устанавливают не только, при отсутствии горячего водоснабжения, но даже в квартирах с централизованной горячей водой. Выручает во время сезонного трехнедельного ремонта. Но этот простой бытовой прибор представляет определенную опасность и потому на него устанавливается предохранительный клапан для бойлера.

  1. Для чего нужен предохранительный клапан на бойлере
  2. Принцип работы предохранительного клапана
  3. Виды предохранительной арматуры
  4. Советы по выбору модели
  5. Установка и регулировка узла безопасности
  6. Профессиональные рекомендации по установке
  7. Почему капает вода из штуцера клапана
  8. Возможные неисправности и способы устранения
  9. К чему приведет отсутствие устройства
  10. Заключение

Для чего нужен предохранительный клапан на бойлере

Бойлер представляет собой ёмкость для воды с нагревательным устройством, которым могут быть: топка для твердого топлива, газовая горелка, змеевик для горячего теплоносителя из системы отопления (косвенный нагрев) и теплоэлектрический нагреватель (ТЭН). Большинство бойлеров оборудованы ТЭНами, это удобно и не требует больших затрат при обустройстве.

Бойлер заполняется водой и находится под избыточным давлением, равным напору в водопроводе. При нагревании вода расширяется и в резервуаре бойлера повышается давление. Чтобы нагретая вода не выдавливалась в трубопровод с холодной водой и не сливалась при отсутствии холодной воды, на входной патрубок устанавливают обратный клапан для водонагревателя .

Бойлер оборудован защитной автоматикой, которая регулирует температуру нагрева, задаваемую пользователем. Верхняя часть бойлера остается всегда не заполненной водой. Присутствующий воздух служит амортизирующей подушкой, компенсирующей расширение воды и потому давление растет не значительно и не так быстро, как если бы воздух отсутствовал.

Автоматика позволяет нагревать воду не выше 80 градусов. Но если она выйдет из строя, то нагрев будет продолжаться непрерывно и может привести к образованию высокого давления, способного повредить бойлер. Чтобы этого не случилось, устанавливают предохранительный клапан сброса давления для бойлера . Который, при превышении давлением установленной величины, открывается и производит сброс излишков воды.

Принцип работы предохранительного клапана

Клапан представляет собой диск на штоке с резиновым уплотнителем по краю. Клапан нагружается пружиной. Сила воздействия пружины подбирается с учетом допустимого давления воды в ёмкости бойлера. Принцип работы в следующем, при превышении давления в ёмкости выше допустимого, клапан сжимает пружину и открывает проходное отверстие для слива избытка воды и снижения давления.

При снижении давления в водонагревателе до значения меньше настройки давления, клапан закрывает пропускное отверстие и слив воды прекращается.

Обратный клапан работает по тому же принципу — сжатие пружины. Но величина нагрузки, создаваемой пружиной, очень незначительная, поэтому даже при давлении в 0,5 бар вода будет заполнять бак.

Виды предохранительной арматуры

Предохранительные клапаны могут иметь различные механизмы привода клапана. Поэтому разделяют их следующие виды:

  • пружинные;
  • рычажные (рычажно-грузовые);
  • импульсные (магнитно-пружинные);
  • устройства с разрушающимися мембранами.

Пружинный клапан сброса избыточного давления воды для водонагревателя состоит из корпуса, обратного и предохранительного клапанов с пружинами и выпускного штуцера. Многие модели имеют рычаг ручного открытия перепускного отверстия. Корпус имеет наружную резьбу на входе и внутреннюю на выходе.

Форма штуцера для выпуска воды может иметь просто круглый патрубок с буртиком на конце, либо патрубок «ёлочка». Обе формы служат для надежного удержания надеваемого шланга. Шланг используется для отвода избытка воды в дренаж.

На корпусе обязательно имеется отметка о величине предельного давления и стрелка, указывающая направление потока воды для заполнения бойлера.

Многие модели имеют рычажок для ручного открывания (не путать с рычажно-грузовыми клапанами, имеющими другой принцип действия механизма). При наличии рычага, можно в ручную проверить работоспособность клапана на бойлере. А так же воспользоваться им для слива воды из бака, в том числе и в аварийном случае. Такой рычаг еще называют подрывным, так он служит для подрыва клапана, то есть для отрывания от седла в случае прилипания. Хотя как раз это название пришло от рычажно-грузового вида.

Если установлена модель предохранительного устройства без рычага, то для слива воды необходимо установить дополнительный кран. И в такой модели уже не удастся проверить работу прибора в ручную. Дело в том, что отверстие штуцера клапана небольшое, около 5 мм. При большом содержании минеральных солей в воде и регулярном подкапывание, это отверстие забивается отложениями солей. Что может стать существенным препятствием для слива воды, при высоком давлении. Поэтому стоит раз в год проверять состояние такого отверстия.

Для водонагревателей с объемом бака свыше 100 литров предусмотрены узлы безопасности с предохранительным клапаном несколько больших размеров. Часто они комплектуются манометрами и шаровым краном для принудительного слива воды, не препятствующему работе предохранительного устройства. А кроме того, могут иметь регулировочный винт для задания величины давления срабатывания клапана.

Советы по выбору модели

Производители часто комплектуют бойлеры дешевыми предохранительными устройствами. Если возникла необходимость в их замене, то не стоит искать аналог. Следует обратить внимание на модели, имеющие максимальный функционал:

  • устройство обязательно должно иметь обратный клапан на водонагреватель;
  • рычаг для ручной проверки работоспособности предохранительного устройства и слива воды;
  • штуцер для слива воды с «ёлочкой» и отверстием наибольшего диаметра, для ускоренного слива воды.

Не лишним будет и функция регулировки величины давления срабатывания клапана.

Водонагреватели популярных производителей, Аристон, Дражица, Термекс, Занусси, Горение и других, обычно рассчитаны на давление воды от 5 до 6 бар. Но встречаются модели и с другим номинальным давлением.

Установка и регулировка узла безопасности

Технические регламенты предлагают ставить предохранительные пружинные устройства в месте наименьшей температуры нагрева. Чем меньше температура воды, тем меньше отложение солей на поверхности клапана, седла и спускного штуцера. Таким местом у водонагревателя является входной патрубок.

Клапан ставится в нижней части водонагревателя, на входном патрубке. Его нельзя устанавливать для спуска воздуха из верхней части бойлера, поскольку воздух играет важную роль амортизатора. Если выпустить воздух, то в последующем будет происходить очень быстрый и высокий рост давления.

Узел безопасности для баков с большим объемом, так же устанавливают на входе холодной воды в нагреватель.

Продвинутые модели узлов безопасности позволяют настраивать величину давления срабатывания клапана. Делается это так:

  1. Водонагреватель заполняется водой и включается на нагрев.
  2. Терморегулятором выставляется максимальная температура нагрева, то есть регулятор «выкручивают» до упора.
  3. Если вода начала капать при более низкой температуре, а нагрев все еще продолжается, то винт затягивается, чтобы сжать пружину и остановить капель.
  4. При достижении максимальной температуры, автоматика отключит нагрев.
  5. Из штуцера предохранительного устройства должна начать капать вода.
  6. Если вода не капает, то регулировочным винтом уменьшают нагрузку на пружину, пока вода не начнет капать.
  7. Уменьшить температуру нагрева на 5 – 10 0 и слить часть горячей воды через водоразборный кран, чтобы автоматика вновь включила нагрев.
  8. При достижении заданной температуры, автоматика отключит нагрев, а клапан должен держать воду и подкапывания не должно быть.
  9. Снова увеличить температуру до максимума и дождаться отключения автоматики, при этом должна появиться вода из штуцера. Это будет свидетельствовать, что устройство отрегулировано и работает правильно.
Читайте также:
Пластинчатый теплообменник для отопления - схема устройства

Профессиональные рекомендации по установке

Чтобы бак занимал меньше место, его лучше подвешивать под потолком. Но расстояние до потолка должно оставаться не менее 10 см. И можно было бы легко дотягиваться до панели управления.

К баку подводятся трубы, но присоединение к ним лучше сделать через гибкую подводку, при этом с максимально большим внутренним сечением гибкого шланга, чтобы не препятствовать хорошему напору в точке разбора воды.

Для регулярного слива воды из бака, например, на зиму на не отапливаемой даче, лучше установить отдельный сливной кран. Слив воды через штуцер малого сечения может занять значительное время и повысить вероятность его залипания от отложения солей. Схема установки следующая:

  • сначала на входной патрубок устанавливается тройник;
  • в тройник снизу устанавливается предохранительное устройство;
  • к нему подключается гибкая подводка воды;
  • в тройник сбоку устанавливается шаровой кран;
  • на шаровой кран устанавливается штуцер с ёлочкой для присоединения шланга, для слива воды в дренаж.

Вокруг бойлера должно оставаться свободное место около 0,5 метра для его обслуживания.

На штуцер можно надеть прозрачный шланг для отвода капели в дренаж. Прозрачность позволить контролировать проходимость шланга, в котором тоже могут откладываться соли.

Почему капает вода из штуцера клапана

При достижении предельной величины давления, предохранительный клапан срабатывает и выпускает излишек воды. Поэтому подкапывание воды при работе бойлера с максимальной температурой нагрева, это нормальный рабочий процесс. При снижении температуры на 5 – 10 0 , капель должна прекратиться.

Если капель происходит и при более низких температурах, то это может свидетельствовать о неправильной регулировке прибора. И тогда его нужно отрегулировать в порядке, описанном выше. Если модель не предусматривает регулировку, то такой прибор можно снять и попробовать растворить соли и промыть при высоком давлении. Если процедуры не помогли, то клапан подлежит замене, чтобы прекратить подкапывание.

Однако могут быть и другие причины, например, высокое давление входящей холодной воды. Если её давление превышает настройку давления, то требуется установить редуктор давления воды. Такой редуктор устанавливают на вводе воды в квартиру или дом. Снижение очень высокого давления, защитит и другое сантехническое оборудование и бытовые машины, рассчитанные на давление до 6 бар.

Возможные неисправности и способы устранения

О части неисправностей или отклонений в работе уже было сказано, поэтому сделаем обобщение в виде таблицы.

Неисправность Способ устранения
Забит сливной штуцер Прочистить отверстие штуцера.
Штуцер подкапывает при небольшом нагреве Промыть клапан при помощи ручного рычага, при отсутствии рычага, снять устройство, нажать предохранительный клапан, чтобы открыть седло и промыть от засора. Регулируемый клапан отрегулировать.
Штуцер подкапывает даже когда бойлер не работает Проверить давление входящей воды, если давление в норме, промыть клапан, если проблема не устранилась, заменить его.
Клапан не сработал при высоком давлении Проверить ручным рычагом, при отсутствии рычага, снять устройство, проверить открытие клапана, при закипании от отложения солей, очистить и промыть, проверить работоспособность, регулируемый клапан отрегулировать, при необходимости, заменить

К чему приведет отсутствие устройства

Отсутствие предохранительного прибора, как и его неисправность, может привести к разрыву рубашки бака и течи воды из бака. Горячая вода может принести значительный ущерб отделке квартиры. Восстановить бак после этого очень проблематично и надежность водонагревателя окажется на низком уровне.

Теоретически даже возможен взрыв пара, если вода будет нагрета намного выше 100 0 , но для этого требуется очень мощный нагреватель.

При установке бойлера в квартире, в качестве резервного источника горячей воды, отсутствие обратного клапана, выполненного в одном корпусе с предохранительным, может привести к перетеканию горячей или холодной воды из одной системы в другую. Это создаст не только дискомфорт в пользовании, но и дополнительные денежные затраты, поскольку счетчик будет учитывать расход перетекающей воды, за который в последствии придется заплатить. Перетекание будет происходить из-за разницы в давлении между системой горячей и холодной воды. А соединены они будут через бойлер.

Впрочем, перетекание возможно и при наличии обратного клапана, если давление холодной воды выше горячей. Поэтому после бойлера следует устанавливать перекрывающий кран. При пользовании горячей водой из центральной системы, перекрывается бойлер. А при пользовании из бойлера, перекрывается входной кран по горячей воде.

Заключение

Предохранительный клапан очень важное устройство в обеспечении безопасной работы водонагревателя. Пренебрежительное отношение к нему может привести к значительному ущербу имуществу и повреждению самого бойлера. Поэтому стоит регулярно проверять его работоспособность. А нагрев воды устанавливать не выше 50 – 60 0 , что благоприятно скажется на сроке службы нагревателя.

Регулировка клапана давления водонагревателя:

Выбор и установка предохранительного клапана для бойлера

Здесь вы узнаете:

  • Срабатывание предохранительного клапана
  • Виды предохранительных клапанов
  • Советы по выбору модели клапана
  • Можно ли ставить другие клапаны
  • Как установить клапан
  • Проверка на исправность
  • Регулировка клапана для бойлера
  • Обслуживание

В процессе нагревания воды в накопительном баке водонагревателя происходит увеличение ее объема. В замкнутой системе, согласно законам термодинамики, с повышением температуры вещества растет и уровень давления.

Для осуществления контроля величины температуры воды в бойлерах производители устанавливают на выпускаемые изделия терморегуляторы и термостаты. Если же данные устройства выйдут из строя, то произойдет вскипание воды в баке, что приведет к ощутимому повышению давления и еще большему разогреву жидкости.

Лавинообразное протекание описанного процесса, в конце концов, приведет к образованию трещины в стенках накопительной емкости, через которую выльется некоторая часть горячей воды. Освободившееся место тут же заполнится холодной водой, поступающей из водопроводной системы.

Это приведет к моментальному закипанию всей жидкости в баке, сопровождающемуся выделением огромного количества пара и, как следствие, взрыву емкости, распирающейся под его воздействием.

Предохранительный клапан не позволит давлению превысить допустимые значения путем сброса части жидкости в канализационную систему.

Помимо обеспечения целостности оборудования, при возникновении критических ситуаций предохранительные клапаны выполняют еще несколько важных функций, к числу которых можно отнести:

  • недопущение возврата нагретой воды из бойлера обратно в водопровод;
  • сглаживание скачков давления холодной воды на входе в бак водонагревателя, что предотвращает возможность возникновения гидроударов;
  • сбрасывание излишков жидкости из бака в момент критического повышения показателей температуры и давления;
  • предоставление возможности слива воды из накопительной емкости водонагревателя для планового проведения профилактического обслуживания и необходимого ремонта.
Читайте также:
Теплоаккумулятор: Самостоятельное изготовление аккумулятора тепла

Клапаны, которые выпускают производители в настоящее время, могут иметь разнообразную конструкцию. В комплект вместе с основным изделием могут входить манометры, различные запорные вентили и др.

При выборе предохранительного клапана для бойлера следует учитывать тот факт, что приобретаемое устройство должно соответствовать параметрам эксплуатирующейся системы горячего водоснабжения в доме.


На схеме наглядно представлено устройство предохранительного клапана для водонагревателя (бойлера), все элементы которого снабжены указателями с надписями

Срабатывание предохранительного клапана

Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.

Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.

Совет! С помощью клапанного предохранителя можно полностью слить воду из бойлера для ремонта или обслуживания.

Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.

Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.

Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности – обварить хозяев кипятком или залить квартиру горячей водой. Мастера — практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.

Виды предохранительных клапанов

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

  1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
  2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
  3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.



Кроме того, предохранительные клапаны могут различаться по наличию и работе дополнительных конструктивных элементов. Например – ручки спуска.

С помощью такой ручки проверяется работа клапана следующим образом:

  1. Рычажок устанавливают вертикально.
  2. Он тянет за собой пружину.
  3. Пружина открывает ток воде.

Такую проверку нужно проводить как минимум один раз в пару месяцев. С помощью спускового рычага также проводится полный спуск воды из бака. До полного вытекания воды ручку нужно держать до полного стекания.

У некоторых моделей защитных клапанов такой рычажок может быть закреплен специальным винтиком, исключающим самопроизвольное открывание в том случае, когда пружина ослабла. Также существуют клапаны без сбросной конструкции принудительного слива воды. Чаще всего они имеют крышку, посаженную на резьбу. Через нее клапан можно очистить от накипи и засоров.

О высоком качестве приобретенного товара говорит нанесенная на него маркировка. Например, на корпусе должна быть выгравирована или нарисована стрелка, которая показывает направление тока жидкости. Также на корпусе должна быть нанесена информация о максимально допустимом давлении, которое способен выдержать клапан. Даже профессионалы не смогут отличить клапан на четыре и шесть бар, если информации об этом нет в сопроводительной документации. Конечно, такое устройство будет иметь более высокую стоимость, но в приоритете все-таки должно быть качество работы всей системы, а не ее цена.


Кроме вышеперечисленного, различия могут быть в форме и длине штуцера для вывода жидкости. Длинный нелинейный штуцер без расширения на конце будет удобнее, так как на него легче надеть шланг и закрепить его хомутом. Кроме того, иногда вместо предохранительного клапана на домашний бойлер ставят подрывной. Он предназначен для быстрого удаления воды в аварийной ситуации и с ним нельзя стравливать жидкость несколько раз. Хотя функциональность этих запоров во многом и схожа, один не сможет заменить другой.

Предохранительную арматуру для бойлера часто называют обратным клапаном, но на самом деле это совершенно другое устройство, хотя они внешне похожи. Обратный клапан отвечает за однонаправленный ток воды, а предохранительный защищает трубу и водонагреватель от разрушений при избыточном давлении. Установка обратного запорного устройства вместо предохранительного может причинить ущерб имуществу и здоровью жильцов. Устройство однонаправленного тока воды не сможет остановить нагрев жидкости выше точки кипения при отказе терморегулятора и не помешает взрыву внутри устройства, который разрушит не только бойлер, но и стены комнаты.


Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

  • вам достался уже подержанный бойлер без элементов обвязки;
  • предохранитель потерялся при переезде;
  • клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.


Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Читайте также:
Трубы полипропиленовые армированные стекловолокном: стоит ли применять, плюсы и минусы

Можно ли ставить другие клапаны

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Как установить клапан

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:

  • между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
  • необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
  • для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:

Важно. Нельзя вместо клапана предохранительного ставить обычный обратный, как это делают некоторые пользователи. Обратный клапан не защищает водонагреватель от высокого давления, а только удерживает воду внутри бака. Как нельзя выполнять обвязку бойлера, показано ниже на фото:

Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.

Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Примечание. Отсутствие прокапывания воды не всегда говорит о неисправности предохранительного устройства. В автономных системах водоснабжения с насосной станцией давление не превышает 3 Бар и клапан может капать очень редко, так, что вы этого и не заметите.

Причин, почему постоянно течет предохранительный клапан, может быть две:

  • неисправность изделия;
  • слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.

Проверка на исправность

В домашних условиях можно довольно легко выяснить, исправен ли предохранительный клапан, установленный на водонагревателе. Для этого нужно только установить регулировщик температуры на максимальное значение, и открыть кран с горячей водой. Если после того как вода в бойлере нагреется до нужной температуры, излишки жидкости начнут вытекать через предохранительный клапан, значит, он вполне пригоден к работе. Если вода через клапан не вытекает, вероятнее всего, он неисправен.

Регулировка клапана для бойлера


Предохранительный клапан для бойлера, регулировка

Купив предохранительный клапан для бойлера, регулировка которого производится вручную установите механизм вышеописанным способом.

  • Произведите полный монтаж, подключение и заполнение водонагревателя.
  • Включите аппарат в режиме, близком к максимальному в соответствии с инструкцией производителя.
  • Сразу по достижении заданного параметра температуры проворачивайте регулировочный винт или ручку, в зависимости от модели клапана, пока из штуцера не начнет вытекать вода.
  • Слейте из бака часть жидкости. В резервуаре освободиться пространство, которое заполнится холодной водой. Соответственно температура внутри нагревателя упадет. Включите еще раз предельный режим работы бойлера. Теперь вода из канала сброса потечет автоматически. Если этого не произойдет, ослабьте пружину до появления тонкой струйки. Проверьте еще одним циклом слива и повторного нагрева.
  • Установите рабочий режим порядка 60о. Не стоит без крайней необходимости постоянно пользоваться более высоким температурным режимом. Это может спровоцировать повышенный износ теплообменника.

Обслуживание

В процессе пользования, в зависимости от интенсивности расхода горячей воды требуется промывать предохранительный клапан для бойлера от накипи, фрагментов ржавчины из труб и других посторонних взвесей в воде. Для этого нужно просто иногда открывать канал аварийного сброса излишков жидкости с помощью рычага.

Не следует пользоваться этим механизмом для опорожнения водонагревателя. Оседающие на дне резервуара частицы проходя через пружину стравливания будут застревать и создадут помехи для ее дальнейшей нормальной работы.

Соблюдая все правила пользования водонагревателем и следя за исправной работой предохранительного клапана, Вы будете уверенно и безопасно пользоваться горячей водой.

Инструкция по предохранительному клапану для водонагревателя

Если вы приобрели бойлер для нагревания воды, следует крайне внимательно применять его и действовать согласно приложенной инструкции. Помните, что эксплуатация данного прибора должна осуществляться с учетом всех возможных мер по безопасности.

  • Что такое предохранительный клапан
  • Как устроен предохранительный клапан
  • Как работает конструкция
  • Чем грозит отсутствие предохранительного клапана
  • Как установить предохранительный клапан самому
  • Возможные проблемы с клапаном и пути их решения

Как известно, бойлер состоит из емкости, где непосредственно нагревается вода. При нагревании вода начинает расширяться и объем ее тоже растет. Соответственно, это создает давление на стенки водонагревателя, и, при неосторожном обращении с ним могут возникнуть проблемы. Чтобы избежать их, при покупке и установке водонагревателя не забудьте оснастить его специальным предохранительным клапаном. Он нужен затем, чтобы водонагреватель не сломался, а также если возникнет аварийная ситуация, клапан поможет сбавить давление и удалить из бака лишнюю жидкость.

Что такое предохранительный клапан

Такой аксессуар для бойлера, как предохранительный клапан внешне напоминает сантехнический тройник и включает в себя функции следующих клапанов:

  • непосредственно предохранительного;
  • запорного;
  • обратного.

Все эти элементы в водонагревателе играют роль выводителей ненужной воды, которая получается вследствие расширения жидкости в емкости под тепловым давлением.

В зависимости от емкости водонагревателя предохранительные клапаны могут быть следующими:

  • для приборов емкостью до 50 л;
  • для бойлеров от 50 до 200 л воды;
  • для водонагревателей, имеющих емкость более 200 л.
Читайте также:
Кран Маевского: понятие, условия применения, порядок установки, преимущества использования, видеоматериалы

Самые маленькие приборы можно оснащать предохранительными клапанами первого и второго вида, они стоят недорого, при этом их срок службы тоже достаточно короткий и они имеют неразборное строение. В случае необходимости они легко сменяются на аналогичные клапаны.

А вот аксессуары для наиболее вместительных водонагревателей уже более дорогие и имеют такие функции:

  • сложно сконструированы;
  • способны выдержать давление порядка 7 бар;
  • оснащены насадкой для подключения канализации;
  • с их помощью возможно осуществлять контроль сброса воды.

На сегодняшний день наиболее известные компании по производству мощных водонагревателей сразу же комплектуют их высококачественными предохранительными клапанами.

Если появляется необходимость замены элемента, то его приобрести можно в специализированном магазине. Ориентироваться при его покупке следует по цвету его ручки. Если она красная, то такой клапан работает при давлении 0,6 Мпа, если черная, то при 0,7 Мпа, а если синяя – то тогда при 0,8 Мпа соответственно.

Как устроен предохранительный клапан

Устройство этого предохранительного аксессуара достаточно простое. Он состоит из двух перпендикулярных цилиндров разного объема, имеющих общую плоскость. В цилиндре большего размера внутри имеется тарельчатый клапан, который поджат при помощи пружины. Благодаря ему вода двигается в одном направлении, как при обычном обратном элементе. Этот цилиндр находится на вводе к водонагревателю и соединяет его с трубой, которая подводит холодную воду. С двух сторон на нем расположены соединения в виде резьбы.

А второй цилиндр имеет следующие характеристики:

  • находится перпендикулярно основному;
  • с внешней стороны оснащен заглушкой;
  • оснащен маленьким отводным сливным дренажным патрубком.

Изнутри в маленьком цилиндре тоже имеется тарельчатый клапан, однако срабатывает он в противоположную большому цилиндру сторону.

Как работает конструкция

Предохранительный клапан нужно устанавливать на входе к водонагревателю и настроить на максимальное давление. В закрытом виде на чувствительный клапан будет действовать сразу же две силы:

  • давление воды в нагревателе;
  • пружина, препятствующая открытию предохранительного клапана.

При снижении силы давления воды, он открывается, и холодная вода попадает в водонагреватель. Когда давление выравнивается, устройство нужно закрыть, а вот вода из бака не выливается благодаря наличию обратного клапана при давлении воды.

При увеличении силы давления во время нагрева воды срабатывает защита маленького цилиндра, тогда лишняя вода убирается через боковой выход конструкции.

Если из предохранительного клапана начинает капать жидкость переживать из-за этого не стоит, страшного в этом ничего нет. Поставьте под клапан емкость или присоедините шланг к дренажному отверстию, затем опустите его в унитаз либо канализационное отверстие.

Чем грозит отсутствие предохранительного клапана

Итак, если элемент, который закрывает обратный поток подачи влаги в бак, отсутствует, то бойлер даже при наличии стабильного давления нормально работать уже не будет. При повышении температуры начинает увеличиваться давление воды, а вследствие этого оно рано или поздно превысит напор ее подачи. Поэтому горячая вода начнет сбрасываться в водопровод или на унитазный бачок, затем в водонагреватель будет поступать холодная вода, а нагревание будет продолжать идти, при этом будет впустую растрачена электроэнергия.

Также при отсутствии клапана может резко упасть давление воды водопровода, такое часто бывает по ночам, когда при ремонте отключается холодная вода. Таким образом, слив воды с водонагревателя может спровоцировать перегорание тэна.

Стоит сказать, что огромной ошибкой в данной ситуации является установка обратного клапана, ведь водонагреватель может сломаться или выйти из строя в любой момент. А если еще материал, из которого он сделан, не слишком прочен, то при обычном открытии водопроводного крана давление бака упадет, точка кипения воды установится на уровне ста градусов, а это спровоцирует поток пара, который может привести не только к повреждению бака водонагревателя, но и к большому взрыву.

Поэтому если вы собираетесь установить предохранительный клапан, учтите следующее:

  • при сбрасывании остатков воды при нагреве следует удерживать параметры зоны нормального ее давления;
  • старайтесь не допустить обратного оттока жидкости из бойлера;
  • обязательно сглаживайте гидроудары, а также скачки давления водопровода.

Как установить предохранительный клапан самому

Чаще всего современные бойлеры еще при производстве для самостоятельной установки укомплектованы полной защитной системой, включая тот же предохранительный клапан. Но если этот аксессуар отсутствует в комплекте, то не забудьте обязательно его докупить. Установку клапана можно осуществить самостоятельно, так и с помощью специалиста.

Чтобы установить защиту самостоятельно, помните, что клапан должен располагаться прямо под баком за отсекающим краном при входе холодной воды в бойлер. Перед тем как приступить к самой установке, проведите такие подготовительные работы:

  • очистите бак водонагревателя от воды;
  • перекройте основой доступ к воде;
  • отключите бойлер от электричества.

Монтаж производится с учетом того, куда направлен входящий поток воды, это направление на самом элементе указано при помощи стрелки. Не забудьте уплотнить резьбу фум лентой, если хотите, чтобы стыковочные соединения были плотно закрыты.

Возможные проблемы с клапаном и пути их решения

В тех случаях, когда элементы начинают работать не так, как нужно, следует как можно раньше выявить причину некорректной работы. Проверьте все части бойлера, поскольку любой из них мог сломаться. Наиболее подверженные поломкам элементы водонагревателя – это:

  • предохранительные клапаны;
  • термостаты;
  • нагревательные элементы.

Все эти вещи тесно связаны друг с другом, поэтому если у одного из них появились проблемы в работе, это со временем отразится и на прочих элементах. Если вы заметили, что с бойлером что-то не так, но при этом он продолжает работать, не закрывайте глаза на это, а примите все меры, чтобы выяснить, что послужило причиной некорректной работы аппарата.

Обратные клапаны не очень дорогие, поэтому, если вы не имеете достаточных навыков, чтобы отремонтировать старый клапан, лучше купите новый. Перед покупкой следует узнать модель прибора или же его рабочее давление. Все это можно прочесть в инструкции к бойлеру или же на его корпусе.

Водонагреватели и их защитные клапаны приходят в негодность в силу разных причин:

  • забивание грязью и накипью – чтобы не допустить этого, аппарат следует оснастить фильтрами подающей трубы;
  • слишком высокое давление холодной воды, вследствие чего случается протекание клапана, даже если он был корректно установлен строго по инструкции. С этим поможет справиться редуктор, подходящий под ту или иную модель бойлера и его характеристики.

Предохранительные обратные элементы для бойлеров могут быть изношены при эксплуатации в течение определенного времени и потерять со временем свои первоначальные рабочие свойства. Также некорректная работа может быть объяснена заводским браком изделия.

Желательно регулярно менять старые клапаны на новые, чтобы потом не появились проблемы с самим водонагревателем из-за старого или сломанного клапана. Ведь приобрести новый клапан обойдется гораздо дешевле, нежели новый бойлер.

Читайте также:
Трубогиб своими руками для профильной трубы и круглой: как сделать самому из домкрата и пользоваться или загнуть без него +видео

Естественно, многие пользователи при покупке бойлера считают, что установка предохранительного элемента не нужна и полагают, что на этом можно сэкономить, но этого делать настоятельно не рекомендуем, поскольку работа бойлера связана с повышенными рисками, а данная деталь способна обеспечить дополнительную безопасность для его владельцев.

Если вы устанавливаете аксессуар самостоятельно, обязательно проверьте его рабочие параметры, мощность и максимальный уровень рабочего давления. Ни в коем случае не устанавливайте элементы, которые не соответствуют параметрам вашего бойлера или же отличаются по резьбе с местом монтажа.

Когда вы не уверены в своих силах или не имеете соответствующего опыта, то лучше доверьте монтажные хлопоты специалистам своего дела, которые все установят согласно инструкции и технике безопасности. Так вы будете уверены в том, что устройство поставлено корректно и не будете переживать о своей безопасности при каждом нагреве воды.

Гидравлический расчет системы отопления: главные цели и задачи выполнения данного действия

Эффективность отопительной системы вовсе не гарантируют качественные трубы и высокопроизводительный теплогенератор.

Наличие ошибок, допущенных при монтаже, может свести на нет работу котла, работающего на полную мощность: либо в помещениях будет холодно, либо затраты на энергоносители будут неоправданно высокими.

Поэтому важно начинать с разработки проекта, одним из важнейших разделов которого является гидравлический расчет системы отопления.

Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.

Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

  • диаметр труб и их пропускная способность;
  • местные потери давления по отдельным участкам системы отопления;
  • требования гидравлической увязки;
  • потери давления по всей системе (общие);
  • оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

  1. Собрать исходные данные и систематизировать их.
  2. Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

  • мощности радиаторов;
  • расхода теплоносителя;
  • расстановки теплового оборудования и пр.

Расчет диаметра труб

Расчет сечения труб должен опираться на результаты теплового расчета, обоснованные экономически:

  • для двухтрубной системы – разность между tr (горячим теплоносителем) и to (охлажденным – обраткой);
  • для однотрубной – расход теплоносителя G, кг/ч.

Кроме того, в расчете должна учитываться скорость движения рабочей жидкости (теплоносителя) — V . Ее оптимальная величина находится в диапазоне 0,3-0,7 м/с. Скорость обратно пропорциональна внутреннему диаметру трубы.

При скорости движения воды, равной 0,6 м/с в системе появляется характерный шум, если же она менее 0,2 м/с, появляется риск возникновения воздушных пробок.

Для расчетов потребуется еще одна скоростная характеристика – скорость теплопотока. Она обозначается буквой Q, измеряется в ваттах и выражается в количестве тепла, переданного в единицу времени

Q (Вт) = W (Дж)/t (с)

Кроме вышеперечисленных исходных данных для расчета потребуются параметры отопительной системы – длина каждого участка с указанием приборов, подключенных к нему. Эти данные для удобства можно свести в таблицу, пример которой приведен ниже.

Таблица параметров участков

Обозначение участка Длина участка в метрах Количество приборов а участке, шт.
1-2 1,8 1
2-3 3,0 1
3-4 2,8 2
4-5 2,9 2

Расчет диаметров труб достаточно сложный, поэтому проще воспользоваться справочными таблицами. Их можно найти на сайтах производителей труб, в СНиП или специальной литературе.

Монтажники при подборе диаметра труб пользуются правилом, выведенным на основании анализа большого числа отопительных систем. Правда, это касается только небольших частных домов и квартир. Практически все отопительные котлы оборудованы патрубками подачи и обратки ¾ и ½ дюйма. Такой трубой и выполняется разводка до первого разветвления. Далее на каждом участке размер трубы уменьшают на один шаг.

Вычисление местных сопротивлений

Местные сопротивления возникают в трубе и арматуре. На величину данных показателей влияют:

  • шероховатость внутренней поверхности трубы;
  • наличие мест расширения или сужения внутреннего диаметра трубопровода;
  • повороты;
  • протяженность;
  • наличие тройников, шаровых кранов, приборов балансировки и их количество.

Сопротивление рассчитывается для каждого участка, который характеризуется постоянным диаметром и неизменным расходом теплоносителя (в соответствии с тепловым балансом помещения).

Исходные данные для расчета:

  • длина расчетного участка – l, м;
  • диаметр трубы – d, мм;
  • заданная скорость теплоносителя – u, мм;
  • характеристики регулирующей арматуры, предоставляемые производителем;
  • коэффициент трения (зависит от материала трубы), λ;
  • потери на трение — ∆Pl, Па;
  • плотность теплоносителя (расчетная) – ρ = 971,8 кг/м 3 ;
  • толщина стенки трубы – dн х δ, мм;
  • эквивалентная шероховатость трубы – kэ, мм.

Гидравлическое сопротивление — ∆P на участке сети рассчитывается по формуле Дарси-Вейсбаха.

Символ ξ в формуле означает коэффициент местного сопротивления.

Если в доме стоит печка, отопить она сможет лишь небольшое помещение. Установка батарей отопления в частном доме большой площади обязательна, так как в противном случае отдаленные от печи комнаты отапливаться не будут.

Основные характеристики газового котла Buderus представлены в этом обзоре.

О том, как запустить газовый котел, расскажем в этой статье.

Гидравлическая увязка

Балансировка перепадов давления в отопительной системе выполняется посредством регулирующей и запорной арматуры.

Гидравлическая увязка системы производится на основании:

  • проектной нагрузки (массового расхода теплоносителя);
  • данных производителей труб по динамическому сопротивлению;
  • количества местных сопротивлений на рассматриваемом участке;
  • технических характеристик арматуры.

Установочные характеристики – перепад давления, крепление, пропускная способность – задаются для каждого клапана. По ним определяют коэффициенты затекания теплоносителя в каждый стояк, а затем – в каждый прибор.

Потери давления прямо пропорциональны квадрату расхода теплоносителя и измеряются в кг/ч, где

S — произведение динамического удельного давления, выраженного в Па/(кг/ч), и приведенного коэффициента для местных сопротивлений участка (ξпр).

Читайте также:
Регулятор температуры воды в системе отопления - как выбрать

Приведенный коэффициент ξпр является суммой всех местных сопротивлений системы.

Определение потерь

Гидравлическое сопротивление главного циркуляционного кольца представляет собой сумму потерь его составляющих элементов:

  • первичного контура — ∆Plk;
  • местных систем — ∆Plм;
  • генератора тепла — ∆Pтг;
  • теплообменника ∆Pто.

Гидравлический расчет системы отопления — пример расчета

В качестве примера рассмотрим двухтрубную гравитационную систему отопления.

Исходные данные для расчета:

  • расчетная тепловая нагрузка системы – Qзд. = 133 кВт;
  • параметры системы – tг = 75 0 С, tо = 60 0 С;
  • расход теплоносителя (расчетный) – Vсо = 7,6 м 3 /ч;
  • присоединение отопительной системы к котлам производится через гидравлический разделитель горизонтального типа;
  • автоматика каждого из котлов в течение всего года поддерживает постоянную температуру теплоносителя на выходе – tг = 80 0 С;
  • автоматический регулятор перепада давления устанавливается на вводе каждого распределителя;
  • система отопления от распределителей смонтирована из металлопластиковых труб, а теплоснабжение распределителей производится посредством стальных труб (водогазопроводных).

Диаметры участков трубопроводов подобраны с использованием номограммы для заданной скорости теплоносителя 0,4-0,5 м/с.

На участке 1 установлен клапан dу 65. Его сопротивление согласно информации производителя составляет 800 Па.

На участке 1а установлен фильтр диаметром 65 мм и с пропускной способностью 55 м3/ч. Сопротивление этого элемента составит:

0,1 х (G/kv) х 2 = 0,1 х (7581/55) х 2 = 1900 Па.

Варианты двухтрубной отопительной системы

Сопротивление трехходового клапана dу = 40 мм и kv = 25 м3/ч составит 9200 Па.

Суммарные потери давления в системе снабжения теплом распределителей будут равняться 21514 Па или приблизительно 21,5 кПа.

Самодельная печь хорошо подойдет для обогрева дачного домика или подсобного помещения. Печка из газового баллона своими руками — смотрите инструкцию по изготовлению.

Как собрать пресс для топливных брикетов своими руками, вы узнаете в этой статье.

Аналогичным образом производится расчет остальных частей системы теплоснабжения распределителей. При расчете системы отопления от распределителя выбирается основное циркуляционное кольцо через наиболее нагруженное отопительное устройство. Гидравлический расчет производится с использованием 1-го направления.

Видео на тему

Диаметр труб для отопления: параметры подбора, технология расчета, гидравлический расчет труб и отопительной системы (видео)

Главная страница » Публикации » Диаметр труб для отопления: параметры подбора, технология расчета, гидравлический расчет труб и отопительной системы (видео)

Если вы начинаете монтировать систему отопления, то должны произвести все необходимые вычисления перед началом работ. Особое внимание стоит уделить расчету диаметра отопительного трубопровода. Если он произведен неправильно, то в первую очередь пострадает гидродинамика отопительной системы. А также мы получим низкую производительность системы при больших энергетических затратах. В том числе неправильный выбор диаметра трубы может повлечь за собой более существенные проблемы, такие как сбои системы, прорывы или течь. Для того, чтобы этого не произошло нужно грамотно подойти к вопросу монтажа отопительного трубопровода.

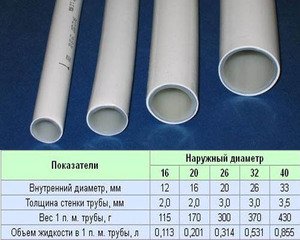

Как правило, основные характеристики труб для отопления включают в себя внутренний и наружный диаметры, а также условный диаметр— округленное общее значение диаметра, которое определяется в дюймах или в долях дюйма.

Разница между внешним и внутренним диаметром трубы отличается на величину толщины трубы. В зависимости от материала, из которого изготовлена труба, эта величина разнится.

Внешний диаметр трубы обязательно учитывается при монтаже, поскольку требует присоединения всевозможных крепежей. Внутренний диаметр это основной критерий выбора трубы для отопительной системы. Благодаря ему определяется пропускная способность системы. А это, в свою очередь, существенно влияет на возможность протяженности трубопровода и на то, какое количество радиаторов будет возможно подключить к отопительной системе.

Дополнительно, принимая во внимание диаметр трубы, можно будет прогнозировать теплопотери системы обогрева.

Параметры подбора диаметра трубы

В первую очередь нужно учитывать, что правила выбора труб для различных отопительных схем существенно отличаются.

Если подключение системы обогрева будет проводиться к центральной отопительной магистрали, то диаметр трубы рассчитывается аналогично квартирным отопительным системам.

Если же планируется автономное отопление, то диаметр здесь может быть отличен в зависимости от того будет ли система работать с помощью циркуляционного насоса, либо же путем естественной циркуляции.

В том числе на выбор влияют:

  • Материал изготовления трубы
  • Тип теплоносителя
  • Специфика разводки отопительной системы
  • Предполагаемое давление воды
  • Скорость течения воды в системе

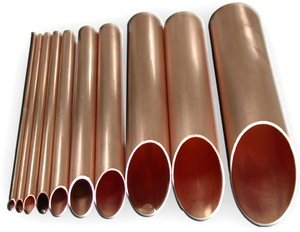

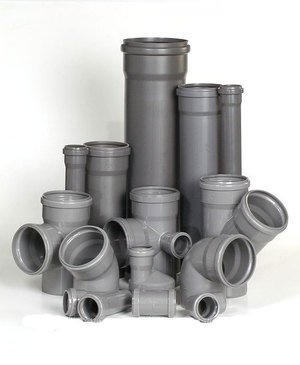

Проводя расчеты диаметра трубопровода, следует изначально учесть из какого типа труб будет проводиться монтаж. Это необходимо, поскольку система измерения и маркировки труб различается исходя из материала, из которого она изготовлена. Как правило, трубы из стали и чугуна маркируются из расчета внутреннего диаметра, а пластиковые и медные трубы по наружному сечению. Это является особо важным фактором, если планируется монтаж трубопровода в комбинации нескольких материалов.

В идеале стоит доверить процедуру расчета специалисту, однако, если у вас нет такой возможности или просто есть желание, то можно вполне справиться самостоятельно.

Расчет диаметра труб системы отопления

Данный расчет производится на основании ряда параметров. Сначала необходимо определить тепловую мощность системы обогрева, потом рассчитать с какой скоростью теплоноситель — горячая вода или другой вид теплоносителя — будет двигаться по трубам. Это поможет максимально точно произвести расчеты и избежать неточностей.

Расчет мощности отопительной системы

Вычисление производятся по формуле. Чтобы высчитать мощность системы обогрева нужно объем обогреваемого помещения умножить на коэффициент теплопотери и на разницу между зимней температурой внутри помещения и за его пределами и затем разделить полученное значение на 860.

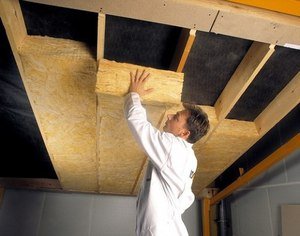

Определить коэффициент теплопотери можно исходя из материала постройки, а также наличия способов утепления и его видов.

Если постройка имеет стандартные параметры, то производить расчет можно в усредненном порядке.

Постройка без теплоизоляции — коэффициент 4

  • Низкая степень изоляции постройки (кирпичное строение с кладкой «в один кирпич» и большим количеством окон) — коэффициент 2,5
  • Средняя теплоизоляция постройки (стандартная кирпичная постройка без какого-либо утепления) — коэффициент 1,5
  • Высокая степень теплоизоляции постройки (кирпичное строение, двустороннее утепление и наличие энергосберегающих стеклопакетов) — коэффициент 1
  • Для определения результирующей температуры необходимо среднюю внешнюю температуру в зимнее время года и внутреннюю не меньше чем это регламентировано санитарными требованиями.

    Скорость теплоносителя в системе

    По нормативам скорость движения теплоносителя по трубам отопления должна превышать показатель 0,2 метра в секунду. Это требование обусловлено тем, что при более низкой скорости движения из жидкости выделяется воздух, что приводит к воздушным пробкам, которые могут нарушить работу всей системы обогрева.

    Верхний уровень скорости не должен превышать 1,5 метра в секунду, поскольку это может привести к шуму в системе.

    В целом желательно соблюдать средний барьер скорости, чтобы увеличить циркуляцию и тем самым повысить продуктивность системы. Чаще всего, чтобы добиться этого применяются специальные насосы.

    Читайте также:
    Резервуар для воды для квартиры и дачи — способы установки

    Расчет диаметра трубы системы обогрева

    Правильное определение диаметра трубы очень важный момент, поскольку он отвечает за качественную работу всей системы и если произвести неправильный расчет и смонтировать по нему систему, то потом будет невозможно исправить что-то частично. Необходима будет замена всей системы трубопровода. А это существенные расходы. Для того, чтобы не допустить этого нужно подойти к расчету со всей ответственностью.

    Расчет диаметра трубы производится с помощью специальной формулы.Она включает в себя:

    • искомый диаметр
    • тепловую мощность системы
    • скорость движения теплоносителя
    • разницу между температурой в подаче и обратке отопительной системы.

    Эту разницу температур необходимо выбрать исходя из нормативов на вход (не меньше чем 95 градусов) и на обратку (как правило, это 65−70 градусов). Исходя из этого, разница температур обычно принимается как 20 градусов.

    Гидравлический расчёт труб

    Сложность работы зависит от расчета диаметра труб, толщины их стенок и других параметров.

    От протяжённости и типа отопительной сети зависит диаметр труб. Теплоноситель во время прохождения по различным участкам трубопровода, теряет часть энергии. Уменьшение диаметра трубы способствует увеличению скорости прохождения теплоносителя и тем самым повышению теплоотдачи.

    Помимо этого коэффициент сопротивления потоку теплоносителя определяется шероховатостью внутренней поверхности трубопровода. В связи с этим может существенно различаться давление на разных участках системы отопления.

    Применение гидравлических расчетов необходимо, чтобы точно определить параметры давления. В противном случае это может привести к снижению эффективности отопительной системы в связи с тем, что давление, приводящее в движение теплоноситель, не превышало суммарных потерь.

    Также необходимо учесть тот факт, что толщина трубы имеет значение не менее чем ее диаметр.

    Если диаметр трубы выбран неверно, это грозит серьезными осложнениями в период эксплуатации системы отопления или даже преждевременным выходом ее из строя:

    1. Слишком большой диметр трубы системы обогрева. Это приведет к недостаточному давлению в отопительной системе и тем самым нарушению циркуляции. Из-за этого нарушится температурный режим в помещении, проще говоря, оно будет недостаточно обогрето.
    2. Слишком маленький диаметр трубы системы обогрева. Из-за увеличения давления внутри трубы маленького диаметра система отопления будет слишком шумно работать.

    Во время проектирования и монтажа системы отопления необходимо тщательное соблюдение всех параметров и правил. Ошибки, допущенные на стадии проектирования системы чаще всего просто невозможно исправить выборочно, и необходим полный демонтаж трубопровода системы обогрева и новая его закладка. Это приводит к ощутимым финансовым затратам и как следствие недовольством работой системы. Чтобы этого не произошло достаточно внимательно отнестись ко всем этапам процесса, в том числе к расчетам диаметра трубы отопительной системы.

    Видеоинструкция гидравлического расчета

    Как рассчитать диаметр трубы для отопления, какие параметры учитывать при этом

    Металлические отопительные трубы

    Эти изделия зарекомендовали себя на строительном рынке уже довольно давно, поскольку они обладают целым рядом весьма очевидных достоинств:

    • любые, даже самые значительные перепады давления в системе не станут помехой для нормального функционирования этих труб;
    • ввиду того, что металл нагревается долго и вместе с тем долго отдает тепло, такие конструкции могут выполнять функцию дополнительного отопительного прибора наподобие радиатора;
    • срок службы металлических труб является очень большим;
    • приемлемая стоимость таких изделий выгодно отличает их от прочих современных систем трубопровода.

    Однако имеются у них и некоторые отрицательные стороны, о которых нельзя не упомянуть:

    • обустройство трубопровода из металла является достаточно непростым. Для этой работы требуется наличие большого набора специализированных строительных инструментов, которые не всегда есть в наличии у рядового пользователя. Кроме того, весь процесс монтажа требует больших физических и временных затрат;
    • масса металлических конструкций очень большая, поэтому для их удержания требуются очень крепкие стены дома, что можно обеспечить далеко не всегда (к примеру, если основу перегородок составляет гипсокартон);
    • чугун, который обычно является основным материалом в металлической трубе, склонен к образованию на нем коррозионного налета как изнутри, так и снаружи, при этом периодическая чистка, которой избежать не получится – процедура весьма проблематичная.

    Проектируем водяной тёплый пол

    Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.

    где F, м2 – полезная площадь пола, которая будет использована под отопление. Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.

    Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.

    Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (tf, С) рекомендуется:

    • + 29°С – для жилых помещений (спальни, гостиной, кабинета);
    • + 33°С – для помещений с повышенной влажностью (санузла, кухни);
    • + 35°С – для участков возле внешних стен.

    Табличный подбор шага укладки трубопроводов

    Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – Rw, м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (tf, С), а также градиент рабочих температур теплоносителя (tz/tp, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).

    Вычисляем количество и диаметр трубопроводов

    Расчет длины трубы для теплого пола выполняем по формуле:

    • L – искомая длина трубопровода, м;
    • F – полезная площадь пола отапливаемого помещения, м2;
    • b – шаг (частота прокладки) витков, м;
    • N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
    • 1,1 – коэффициент запаса труб на повороты.

    Расход трубы также можно прикинуть, воспользовавшись таблицей 4.

    Шаг, мм Расход трубы, м/м2
    100 10
    150 6,7
    200 5
    250 4
    300 3,4

    Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу Ø 16 мм, у которой внутренний Ø 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м). Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.

    Читайте также:
    Квартирные теплосчетчики: Разновидности счетчиков тепла их преимущества и недостатки

    Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.

    Составление проекта

    Проектная документация отопительного контура выполняется с соблюдением общих требований. Точки входа и выхода с газового котла считаются основными. Изначальный отрезок трубопровода даже при применении полипропиленовой трубы выполняют из металла (примерно 1,5 м. от точки выхода) до первого разветвления системы.

    Затем выполняется разводка всей ветки пластиковых или полипропиленовых труб. При этом сечения зависят от протяженности, но обычно каждое следующее ответвление делают меньшего размера, чем предыдущее. Схематичность подсоединения системы труб с охлаждающей жидкостью та же самая, только подводится ко входному отверстию отопительного котла.

    Факторы, влияющие на выбор

    На выбор труб влияет ряд факторов, среди них оптимальная температура и давление воды. Нужно правильно подобрать давление теплоносителя и температуру, выбирая автономное отопление. Какие значения будут использоваться, зависит от того, какой показатель теплопередачи у батарей.

    Чугунные радиаторы имеют наименьший коэффициент теплопередачи, наиболее высокий же — у алюминиевых изделий. При температуре жидкости, не превышающей +75°C (наиболее оптимальный показатель), следует учитывать паспортную тепловую мощность при подсчете необходимого количества радиаторов и их секций. Но при постоянно меняющейся температуре воздуха на улице нужно делать регулировку подогрева теплоносителя таким образом, чтобы в помещении все время была комфортная температура, и не происходило излишнего расхода энергии.

    Кроме температуры, для нормального функционирования необходимо контролировать в трубах давление и сделать расчет их подходящего диаметра. Давление 1,5-2 атмосферы является наиболее оптимальным. При его повышении до 3 единиц у всей схемы может произойти сбой в функционировании и могут возникнуть протекание и разрывы. Поэтому для периодической проверки давления в цепи при монтировании нужно оставлять свободный промежуток для установки манометров. Применяя расширительные баки, имеется возможность понизить напор.

    Монтаж отопительной системы можно производить одно- и двухтрубной схемами. Чтобы в помещении было комфортно, наиболее подходящий вариант следует выбирать еще при составлении проекта.

    Дешевле обойдется однотрубная разводка, но если цена не влияет на выбор и нужна высокая эффективность работы, тогда подойдет двухтрубная схема.

    Особенности расчета сечения металлических труб

    Для больших отопительных систем с трубами из металлов необходимо учитывать потери тепла через стенки. Потери не так и велики, но при большой протяженности могут привести к тому, что на последних радиаторах температура будет совсем низкой из-за неправильного выбора диаметра.

    Рассчитаем потери для стальной трубы 40 мм с толщиной стенки 1,4 мм. Потери рассчитываются по формуле:

    q — тепловые потери метра трубы,

    k – линейный коэффициент теплопередачи (для данной трубы он составляет 0,272 Вт*м/с);

    tв — температура воды в трубе — 80°С;

    tп — температура воздуха в помещении — 22°С.

    Подставив значения получаем:

    q = 0,272*3,15*(80-22)=49 Вт/с

    Получается, что на каждом метре теряется почти 50 Вт тепла. Если протяженность значительная, это может стать критическим. Понятно, что чем больше сечение, тем больше будут потери. Если нужно учесть и эти потери, то при расчете потерь к снижению тепловой нагрузки на радиаторе добавляют потери на трубопроводе, а затем, по суммарному значению находят требуемый диаметр.

    Определение диаметра труб системы отопления — непростая задача

    Но для систем индивидуального отопления эти значения обычно некритичны. Тем более что при расчете теплопотерь и мощности оборудования, чаще всего округление расчетных величин делают в сторону увеличения. Это дает определенный запас, который позволяет не делать столь сложных расчетов.

    Важный вопрос: где брать таблицы? Почти на всех сайтах производителей такие таблицы есть. Можно считать прямо с сайта, а можно скачать себе. Но что делать, если нужных таблиц для расчета вы все-таки не нашли. Можете воспользоваться описанной ниже системой подбора диаметров, а можно поступить по-другому.

    Несмотря на то, что при маркировке разных труб указываются разные значения (внутренние или наружные), с определенной погрешностью их можно приравнять. По расположенной ниже таблице можно найти тип и маркировку при известном внутреннем диаметре. Тут же можно будет найти соответствующей размер трубы из другого материала. Например, нужен расчет диаметра металлопластиковых труб отопления. Таблицу для МП вы не нашли. Зато есть для полипропилена. Подбираете размеры для ППР, а потом по этой таблице находите аналоги в МП. Погрешность естественно, будет, но для систем с принудительной циркуляцией она допустима.

    Таблица соответствия разных типов труб (кликните для увеличения размера)

    По этой таблице вы легко определите внутренние диаметры труб системы отопления и их маркировку.

    Двухтрубный контур в квартире многоэтажки

    Чтобы правильно сделать отопление в квартире многоэтажного дома нужно изначально все спланировать. Одним из ключевых моментов при планировании является расчет диаметра трубы для отопления. Техническая часть дела называется гидравлическим расчетом. При этом на выбор диаметра труб для отопления влияют следующие факторы:

    • протяженность системы;
    • температура теплоносителя на подаче;
    • температура теплоносителя на обратке;
    • материалы и фурнитуры;
    • площадь помещения;
    • степень утомлённости помещения.

    Иными словами, перед тем как рассчитать диаметр трубы для отопления, нужно определить гидравлические показатели системы. Самостоятельно можно провести только приблизительные расчеты, которые также могут быть использованы на практике.

    Герметичная двухтрубная система

    От диаметра труб для двухтрубной системы отопления напрямую зависит, насколько быстро тепло от котла будет достигать конечной точки контура. Чем меньше условный проход, тем скорость теплоносителя выше. Исходя из этого, можно сделать вывод, что при неправильном выборе диаметра трубы отопления в квартире в большую сторону, скорость теплоносителя упадет, а вместе с ней будет ниже температура в последнем радиаторе. Ведь вода за большее количество времени успеет отдать большее количество тепла.

    Самым простым решением как рассчитать диаметр трубы для отопления это придерживаться такого же условного прохода, как и в патрубке, отходящего в вашу квартиру от центрального стояка. Это сэкономит вам время и нервы, ведь застройщиком неслучайно был установлен контур именно с таким сечением. Перед тем как объект начали строить были проведены все расчеты, гидравлический в том числе. Если есть желание посчитать все по формуле, то используйте информацию из следующего блока.

    Читайте также:
    Байпас в системе отопления: предназначение, разновидности, выгода от установки, правила эксплуатации, установка в старые отопительные системы

    Выводы и полезное видео по теме

    В видеороликах информация о том, как правильно выбрать оптимальный вариант труб для домашней отопительной системы.

    Подробный обзор, полезные советы и любопытные нюансы использования для обогрева жилья медных, металлопластиковых, полипропиленовых и сшито-полиэтиленовых трубных деталей.

    Варианты обустройства в жилом доме современной отопительной системы. Плюсы и минусы различных способов монтажа оборудования из металла и прочих популярных материалов.

    Советы по выбору труб и фитингов для радиаторной системы отопления. На каком материале лучше остановиться, чтобы оборудование давало максимальную отдачу при разумном потреблении энергоресурса.

    Дать однозначный ответ на вопрос, какие трубы предпочтительнее выбрать для обустройства отопления в частном доме или квартире, не сможет даже самый опытный профессионал. Каждый случай придется рассматривать отдельно, учитывая особенности проектирования конкретной греющей системы и финансовые возможности владельцев недвижимости.

    Не стоит делать выбор, исходя только из цены. Лучше остановится на варианте, сочетающем в себе оптимальное качество и разумную стоимость, иначе в итоге можно оказаться в положении скупого, который заплатил дважды за проделанную работу. Тем более, что процесс монтажа греющего оборудования требует времени и доставляет определенные неудобства хозяевам жилища.

    А какие трубы вы купили для устройства контура отопления в загородном доме? Что стало решающим фактором для совершения именно этой покупки? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

    Как проводится расчет диаметра трубы для отопления по упрощенной схеме

    В России первые эффективные устройства водяного отопления зданий разработал русский ученый П.Г. Соболевский в 1834–1841 году. Он впервые провел расчет диаметра трубы для отопления.

    В наше время для создания наиболее благоприятных условий проживания и труда людей разрабатываются и внедряются самые передовые методы отопления помещений. Одновременно совершенствуются и упрощаются способы расчета диаметров труб.

    Как диаметр трубы влияет на эффективность отопительной системы

    Расчет диаметра труб поможет избежать излишних потерь тепла и затрат энергии на обогрев помещения. Процесс позволяет определить габариты, которые следует учитывать при планировании дизайна помещений.

    Даже если при строительстве жилого дома, производственного здания, строения будут использованы самые современные теплоизоляционные материалы, но будут допущены просчеты в выборе диаметра труб, то поддержание нужной температуры в помещениях станет для застройщика нерентабельным. В некоторых случаях может произойти сбой или выход из строя всей системы.

    Для достижения максимально возможной эффективности системы к проектированию нужно подходить комплексно. Подбор каждого звена — котла, труб, радиаторов, циркуляционного насоса — проводится с учетом всех особенностей каждого индивидуального проекта.

    Какие данные нужны учитывать для расчета

    Расчет будет рассматриваться на примере системы с принудительной циркуляцией, которая обеспечивается за счет работы насоса.

    Для расчета необходимы такие данные:

    • дельта температур теплоносителя на входе в систему и на обратке;
    • скорость теплоносителя;
    • мощность отопительной системы;
    • общие теплопотери помещения (дом, квартира);
    • протяженность трубопровода;
    • мощность радиаторов каждой комнаты;
    • способ разводки;
    • материал труб.

    Формула определения диаметра трубы

    Профессиональный расчет диаметра труб достаточно сложен и доступен только специалистам-теплотехникам. Сейчас накоплен богатейший опыт использования в том или ином случае определенных труб. Результатом стала систематизация данных и занесение их в стандартные таблицы.

    Таблица соответствия диаметров самых распространенных видов труб.

    Условный проход (Dy) трубы, мм Диаметр резьбы (G), в дюймах Наружный диаметр (Dh), мм
    Стальная шовная, водо- и газопроводная Бесшовная стальная Полимерная
    10 3/8″ 17 16 16
    15 1/2″ 21,3 20 20
    20 3/4″ 26,8 26 25
    25 1″ 33,5 32 32
    32 1 1/4″ 42,3 42 40
    40 1 1/2″ 48 45 50
    50 2″ 60 57 63
    65 2 1/2″ 75,5 76 75
    80 3″ 88,5 89 90
    90 3 1/2″ 101,3 102 110
    100 4″ 114 108 125
    125 5″ 140 133 140
    150 6″ 165 159 160

    Для тех ситуаций, когда нужно самостоятельно рассчитать диаметр трубы для отопления, существует упрощенная формула расчета:

    D = √ ((314 × Q) / (V × ∆t))

    • D — искомый диаметр трубопровода, мм;
    • ∆t — дельта температур (разница на входе и обратке), С°;
    • Q — нужная тепловая мощность, кВт. Определенное (формула ниже) количество тепла, необходимое для обогрева помещения;
    • V — скорость теплоносителя, м/с. Выбирается из определенного диапазона.

    Расчет дельты температур

    На подаче стандартная температура воды не должна быть менее 90°С, а на выходе теплоноситель остывает до 65–70°С. В итоге значение ∆t — 20–25°С.

    Порог скорости теплоносителя:

    1. Минимальный уровень составляет 0,2–0,25 м/сек. При меньшей скорости начинает происходить выделение воздуха из теплоносителя. Это приводит к образованию воздушных пробок. Следствием становится частичная либо полная потеря работоспособности системы отопления.
    2. Верхний уровень может достигать 0,6–1,5 м/сек. По мере приближения его к максимальному показателю увеличиваются гидравлические шумы.

    Расчет минимально необходимой тепловой мощности

    Чтобы определить минимально необходимую мощность отопительной системы, можно использовать такую упрощенную формулу:

    Qt = V × ∆t × K : 860

    • Qt — нужную тепловую мощность, в кВт/час;
    • V — объем обогреваемого помещения, в м²;
    • ∆t — разницу температур снаружи и внутри помещения, °С;
    • К — коэффициент теплопотерь строения;
    • 860 — перевод в кВт/час.

    Упрощенные значения коэффициента теплопотерь для различных видов построек

    Расчет теплопотерь дома – важнейший фактор для эффективного проектирования отопительной системы. Он поможет спрогнозировать смету на монтаж и расходы на отопление в планируемом строении.

    Теплопотери любого помещения зависят от трех базовых параметров:

    1. Объем помещения – нужно узнать количество воздуха, который необходимо нагреть.
    2. Разница температур внутри и снаружи: чем больше этот параметр, тем быстрее происходит теплообмен и скорее охлаждается помещение.
    3. Теплопроводность ограждающих конструкций — способность стен, окон, крыши удерживать тепло.

    В данном случае можно воспользоваться такими значениями коэффициента (К) для различных видов построек:

    1. 3–4 — постройка, не имеющая дополнительной утепляющей защиты (упрощенная конструкция из дерева или металлических листов).
    2. 2–2,9 — невысокая степень теплоизоляции (строения с кладкой в один кирпич, не утепленный сруб).
    3. 1–1,9 — средний уровень (конструкция здания классическая: двойная кладка кирпича, сруб с одинарным утеплением, небольшое количество окон, стандартная кровля).
    4. 0,6–0,9 — высокая степень (конструкция строения улучшенная, кирпичные стены имеют двойную теплоизоляцию, небольшое количество окон, имеющих двойные рамы, основание пола и крыша утеплены).

    Иногда существует вероятность заужения диаметра против расчетной или табличной величины. Это крайне нежелательно. Когда выполняется разводка по дому, рекомендуется использовать одинаковый типоразмер труб. Увеличение или уменьшение диаметра может вызвать сбой работы всей системы отопления.

    Читайте также:
    Пластинчатый теплообменник для отопления - схема устройства

    В этом видео специалист дает практические советы по проведению расчета диаметра труб.

    Цены на разные виды труб для отопления

    Трубы для частного и многоквартирного дома

    Существуют различные отопительные системы, и в каждом конкретном случае трубы должны соответствовать индивидуальным особенностям проектируемого строения.

    Индивидуальное строительство

    В России и странах СНГ используются три вида отопительных систем, каждая из которых имеет свои особенности.

    Ленинградка

    С ее помощью можно отлично организовать отопление любого дома, существенно сэкономить на покупке материалов и снизить затраты на монтажные работы. Эта схема позволяет регулировать температурный режим в каждой отдельной комнате, создавая оптимальные условия проживания.

    В системе отопления «Ленинградка» используются следующие диаметры труб:

    1. Магистральная: 20–25 мм (одноэтажный дом) и 30–40 мм (двухэтажный и выше).
    2. Для подключения радиатора: 13–16 мм.

    Чтобы регулировать подачу тепла на каждый радиатор, можно установить вентиль на трубе подключения.

    Петля Тихельмана

    Для этой системы свойственны следующие положительные особенности: стабильность в процессе эксплуатации и равномерный прогрев всех радиаторов. Эту схему подключения отопительных приборов называют еще попутной. Подача теплоносителя заканчивается на последнем радиаторе. Обратка начинается сразу от первой батареи. Петля Тихельмана может использоваться с одинаковой эффективностью на больших и малых площадях.

    Тупиковая

    В этой системе ближний к котлу радиатор прогревается сильнее, а последний получает теплоносителя меньше других. Для тупиковой схемы количество радиаторов в каждом плече ограничено. Трубы используются такие же, как в Ленинградке.

    Система отопления многоквартирного дома

    В настоящее время для многоквартирного дома обычно используется система центрального отопления. Вода поступает в нее от ТЭЦ (или других поставщиков). Проектируется система таким образом, чтобы обеспечить одинаковое давление теплоносителя в магистральных трубах на всех этажах дома .

    Диаметры труб отопления в многоквартирном доме:

    1. На входе, в подвале — 100 мм.
    2. Лежаки, распределяющие теплоноситель по подъездам — 50–76 мм. Параметр зависит от размеров здания, и от того, на какое расстояние транспортируется теплоноситель и сколько отводов будет у трубопровода.
    3. Диаметр стояков — 20 мм.

    Обратка выполняется по возрастающей — 20–50–76–100 мм. Используются различные водяные контуры: однотрубные и двухтрубные.

    Согласно СНИПам и ГОСТам, система отопления многоквартирного дома должна обеспечивать нагревание воздуха в зимний период внутри всех жилых помещений до 20-22 градусов Цельсия.

    Расчет отопительного коллектора

    Чтобы обеспечить равновесие и устойчивую работу отопительной системы, все ее элементы должны соответствовать друг к другу по своей пропускной способности. Последняя зависит от правильно подобранного сечения труб.

    На этом принципе основан расчет коллектора. Он должен иметь величину поперечного сечения, равную или допустимо большую суммы площадей сечений всех отводящих веток. Размер сечения сборной гребенки должен быть не меньше суммы площадей подводящих трубопроводов.

    Это условие описывается данной формулой:

    S = S, + S,, + S. + … + Sn

    • S — площадь сечения коллектора или гребенки;
    • S, … — Sn — площади сечений исходящих или входящих веток.
    Формула расчета площади сечения

    За основу берется формула вычисления площади круга, а в данном случае — сечения коллектора (гребенки). Сумма площадей сечений отходящих труб и дает нужный результат — величину отопительного коллектора.

    Sколл = π × Dколл²/4, тогда формула расчета принимает вид:

    π × Dколл²/4 = π × d,²/4 + π × d,,²/4 + π × d. ²/4 + …+ π × dn²/4,

    • Dколл — диаметр коллектора;
    • π — число Пи;
    • d, — dn – внутренние диаметры отводящих веток.

    Чтобы упростить формулу, надо сократить число пи и взять все под корень квадратный:

    Dколл = 2 × √ (d,²/4 + d,,²/4 + d. ²/4 +…+dn²/4).

    По этой формуле можно рассчитать коллектор любой сложности и конфигурации. В случае, если все отходящие ветки отопления имеют одинаковый диаметр, формула принимает следующий вид:

    Dколл = 2 × √ (dобщ²/4 × N),

    • N — количество отводящих от гребенки труб;
    • dобщ – диаметр каждой отводящей трубы.

    Если при расчете получается дробное число, его следует округлять в большую сторону. Это нужно для того, чтобы не произошло заужение сечения коллектора и снижение мощности системы.

    Дополнительные требования к конструкции коллектора

    При расчете всех параметров коллектора должны выполняться два условия: расстояние между входной и выходной группами веток равно шести диаметрам, а отводы отопительных контуров удалены друг от друга на три размера.

    Схема подключения коллектора в систему отопления коттеджа.

    Монтажные гильзы

    Монтаж отопительной системы невозможен без использования монтажных гильз. При прокладке трубопровода сквозь стены и перекрытия стенки изделий вступают в контакт с агрессивной средой.

    В силу физических законов, трубы при эксплуатации будут подвергаться периодическому сужению и расширению. Это приведет к механическому воздействию на поверхность с гарантией более быстрого износа в местах контакта. Чтобы этого избежать, в строительных нормах СНИП предусмотрено снабжение трубопроводов дополнительными конструктивными деталями, которые называются гильзами.

    • предотвращать протекание жидкостей со смежных помещений или улицы;
    • не допускать прохода ненужных газообразных веществ;
    • сохранять звукоизоляцию;
    • обеспечивать целостность строения при демонтаже или замене трубопровода;
    • предупреждать проникновение нежелательных насекомых в помещения.

    Трубопровод может проходить через любое здание в двух плоскостях: вертикальной (полы, перекрытия, потолки) и горизонтальной (внутренние и внешние стены, перекрытия).

    Гильза состоит из:

    1. Чехла (стандартный или нарезается из стальных или полимерных труб).
    2. Набивки (заполнение полости между трубопроводом и чехлом), в качестве которой может выступать мягкий негорючий материал. Возможно использование специальных цементных или глиняных смесей.

    Размер гильзы в сборе определяется внешним диаметром трубопровода и толщиной стены или перекрытия: размер чехла и длина изделия должны быть на 10–20 мм больше.

    Данное видео кратко познакомит с монтажом системы отопления в квартире.

    Общие сведения о трубах отопления

    Все трубы для систем отопления условно могут быть поделены на два вида: металлические и полимерные.

    • медные;
    • металлопластиковые;
    • бронзовые;
    • металлические гофрированные;
    • стальные.

    Медные трубы превосходят все остальные по таким параметрам: долгий срок службы, гладкость, повышающая скорость передвижения теплоносителя, устойчивость к ультрафиолету.

    • поливинилхлорид (ПВХ);
    • полиэтилентерефталат ( ПЭТ);
    • металлопластик;
    • полиуретан;
    • пропилен;
    • полипропилен.

    Диаметр сечения, в котором предлагаются пропилен и полипропилен трубы, может быть в пределах 16-110 мм. К достоинствам этого материала можно отнести: сравнительно небольшой вес, легкость обработки и проведения монтажных работ, невысокую цену. Дровяные печи длительного горения для отопления дома вы найдете ответ по ссылке.

    Видео

    Посмотрите видео, в котором показано, какие трубы выбирать для системы отопления.

    Евгений Афанасьев главный редактор

    Автор публикации 18.10.2018

    Понравилась статья?
    Сохраните, чтобы не потерять!

    Рейтинг
    ( Пока оценок нет )
    Понравилась статья? Поделиться с друзьями:
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
