Печи на отработанном масле: устройство, принцип работы, преимущества

Благодаря невысокой стоимости и высокой энергоемкости отработка хорошо подходит для сжигания в различных отопительных печах, в том числе калориферах и тепловых пушках.

Это позволяет обогревать даже очень большие помещения при минимальных затратах.

Однако для работы с таким топливом необходимы специальные горелки, ведь при обычной температуре отработанное масло очень густое, поэтому его требуется подогреть до температуры ≥70 градусов.

Для кого подойдут такие аппараты?

Главным условием для эффективной работы такой печи является доступ к бесплатной или дешевой отработке, цена которой будет ниже стоимости покупки жидкого печного топлива или мазута.

Поэтому такие печи подойдут лишь тем, у кого есть доступ к дешевому или бесплатному отработанному маслу, а также если есть место для его хранения.

Из-за некоторых минусов, свойственных этому виду топлива и работающим на нем горелкам, отопление помещений печами на отработке не может в полной мере заменить газовое, но поможет продержаться до подключения газа или возобновления его подачи.

Устройство

Любая печь состоит из следующих элементов:

  • топки под определенный вид топлива;
  • дымовых каналов;
  • теплоизлучающей поверхности.

Форма и материал дымовых каналов и теплоизлучающих поверхностей подбирают под каждый вид топлива, однако, пусть и с меньшей эффективностью, но они могут работать с продуктами горения любого топлива.

Для твердых видов топлива лучше всего подходят каналы и поверхности из кирпича, ведь уголь или дрова прогорают за 1–2 часа, а стены запасают тепло и отдают его в течение суток. Для отработки лучше всего подходят калориферы, то есть печи, нагревающие транзитный воздух, который затем по каналам поступает в одну или несколько комнат.

Теоретически, горелку можно вставить в любую топку, в том числе предназначенную для угля или дров, однако максимальная эффективность будет достигнута в камерах сгорания, рассчитанных на факел. Кроме того, в печку может быть врезан контур водяного или парового отопления, который с разной эффективностью будет работать и от горелки на отработке.

Даже калориферы и тепловые пушки, несмотря на то, что как таковых дымовых каналов в них нет, работают по этому же принципу, ведь пламя горелки нагревает излучающие стенки, которые отдают тепло проходящему мимо них потоку воздуха.

Горелки

Наиболее важным элементом является горелка, ведь все остальные элементы отопительного прибора всего лишь отнимают тепло от дымовых газов и обогревают им помещение.

Поэтому можно перевести на отработку любую печь, вне зависимости от ее конструкции и назначения, однако наибольший эффект будет при использовании отопительных устройств, изначально спроектированных для функционирования на жидком топливе.

Если же необходимо отапливать большую площадь при минимальных затратах на оборудование, при этом перепад температур в пределах помещения не имеет большого значения, то лучшим выбором будет стальная или чугунная буржуйка.

Горелки на отработке бывают следующих видов:

  • форсунки (с наддувом);
  • капельного типа (испарители).

Форсунки

По принципу работы форсунки похожи на автомобильный карбюратор – воздух под высоким давлением проходит через калиброванный жиклер, за которым находится подогретое отработанное масло.

Благодаря эффекту Вентури поток воздуха увлекает за собой частицы жидкости, затем эта смесь поступает в диффузор, куда под определенным давлением нагнетается воздух, благодаря чему происходит вторичное перемешивание.

Диаметры всех отверстий подобраны таким образом, чтобы смесь при любом объеме поступающего воздуха была стехиометрической, то есть соотношение воздуха и топлива обеспечивает наиболее эффективное сгорание смеси.

Испарители

Испарители работают без принудительной подачи воздуха. Топливо поступает в специальную чашу, где благодаря высокой температуре испаряется и, смешиваясь с воздухом, сгорает, выделяя тепловую энергию.

Емкость с отработкой установлена неподалеку от камеры сгорания, благодаря чему масло нагревается от нее и становится более текучим. Регулируют мощность с помощью изменения подачи воздуха и топлива.

Главными недостатками этих горелок являются:

  • зависимость от сильной тяги;
  • высокий риск перелива топлива и его вытекание наружу.

Безопасность

В промышленных отопительных приборах любых типов, работающих на отработке, за безопасность отвечают термодатчики, отслеживающие температуру в зоне горения, как только она опускается ниже определенного уровня, блок управления прекращает подачу топлива.

Кроме того, любые помещения, оборудованные печами на отработке, должны быть оснащены датчиками угарного и углекислого газа, в противном случае высока вероятность отравления или пожара.

Обзор моделей и их стоимость

Мы подготовили обзор наиболее популярных отопительных печей, топливом для которых служит отработанное масло. Все устройства производят серийно, поэтому, выбирая ту или иную модель, вы получите аппарат с заявленными производителем характеристиками.

СтавРос 5-30 квт

Этот калорифер, функционирующий на отработке, предназначен для отопления помещений площадью 300–500 м 2 .

Он оснащен форсункой с наддувом воздуха, общее потребление электроэнергии составляет 300 Вт/ч.

Расход топлива, в зависимости от режима работы, составляет 0,5–3 л/ч.

Аппарат полностью автоматизирован, поэтому самостоятельно регулирует режим горелки с учетом температуры в помещении и даже дневного и ночного времени.

Печь доступна в двух исполнениях:

  • максимально автоматизированная;
  • с минимальной автоматизацией.

Весит отопительный прибор 79 кг, а его стоимость зависит от комплектации, за модель с минимумом электроники просят 50 тысяч рублей, однако многие функции будут недоступны, полностью автоматизированное устройство обойдется в 65 тысяч рублей.

ТеплоТерм Гром 20 кВт

Эта тепловая пушка предназначена для обогрева помещений площадью 150–300 м 2 . Аппарат оснащен экономичной форсункой, наддув которой обеспечивает встроенный электрический вентилятор, он же обеспечивает циркуляцию воздуха в помещении.

Печь разжигают вручную, однако затем автоматика контролирует горение, поэтому когда факел гаснет, прекращается подача топлива, это защищает от перелива отработки.

Также автоматика отслеживает температуру в помещении и переводит горелку в режим максимальной или минимальной мощности.

После отключения питания (печь потребляет 200 Вт электроэнергии) включается блокировка, поэтому после появления электропитания не происходит автоматического возобновления подачи топлива. Весит тепловая пушка 80 кг, а ее средняя стоимость составляет 89 тысяч рублей.

Svarga-2

Эта печь является классической буржуйкой, поэтому отличается максимальной простотой, а мощность регулируют, меняя размер вентиляционной щели, образованной заливным отверстием и его крышкой.

Читайте также:
Печь с парогенератором для бани и сауны: купить или изготовить самому?

Производитель не указал мощность отопительного прибора, но из опыта известно, что такая буржуйка выдает 3–8 кВт тепловой энергии и ее хватает для отопления гаража площадью 30–80 м 2 .

Преимуществами аппарата являются невысокая стоимость (14 тысяч рублей) и независимость от электроэнергии.

Главными минусами являются высокий риск пожара при неправильной эксплуатации и большой (по сравнению с остальными печами) выброс угарного газа в помещение.

Поэтому применять такие отопительные устройства можно лишь там, где есть возможность хотя бы пару раз в день открывать форточку и тщательно проветривать помещение. Разжигают печку и доливают топливо вручную, никакой автоматизации не предусмотрено. Расход топлива зависит от режима работы и составляет 0,3–1,5 л/ч.

ПОЛАРУС Р11М 80

Эта калориферная печь выдает 10–80 кВт тепловой энергии, поэтому может отапливать помещение площадью 100–900 м 2 .

Она оснащена двумя вентиляторами, один обеспечивает работу испарителя, подавая воздух в камеру сгорания, второй создает поток воздуха, необходимый для теплообмена и продвижения воздуха по территории помещения.

Общее потребление электроэнергии 200 Вт, а потребление топлива составляет 1–8 л/ч. Весит такая печь 120 кг, а просят за нее в среднем 80 тысяч рублей.

В отопительном приборе реализован ручной розжиг и механическая регулировка мощности, однако в случае срыва факела происходит отключение наддувного вентилятора.

Регулировка уровня топлива в камере сгорания происходит с помощью системы сообщающихся сосудов, причем в наружном сосуде установлен емкостной датчик.

Как только уровень топлива поднимается до оптимального, датчик срабатывает и клапан прерывает подачу отработки, а после снижения уровня до определенного значения подача возобновляется.

Печки для различных строений

В этом разделе мы расскажем, как выбирать отопительные приборы, функционирующие на отработке, для обогрева:

  • жилого дома или дачи;
  • гаража;
  • теплицы.

Для дома или дачи

Особенность доступных в магазине печей, топливном для которых является отработка, в том, что они греют поток воздуха или излучают тепло вокруг себя, что плохо подходит для отопления здания с несколькими комнатами, поэтому для отопления дома лучше подойдет водяной котел.

Тем не менее, для отопления однокомнатных времянок и дачных домиков они подойдут, за исключением буржуек, ведь они слишком токсичны.

Причем выбирать стоит такой отопительный прибор, мощность которого будет лишь немного больше необходимой для компенсации теплопотерь, чтобы аппарату приходилось как можно реже работать в режиме малой мощности.

Это связано с тем, что снижение мощности отопительного прибора приводит к охлаждению дымовых газов, поэтому в неутепленном дымоходе из-за слабого прогрева начинает оседать конденсат, который постепенно разъедает конструкционные материалы.

Для гаража

Несмотря на невысокий КПД, одним из лучших отопительных приборов на отработке для гаража является буржуйка, ведь она не только греет воздух, но и может вскипятить кружку воды, что будет нелишним во время работы.

Если же гараж большой (несколько сотен квадратных метров), то лучшим выбором будет тепловая пушка калорифер, но обязательно с электронным управлением, потому что они быстро прогревают воздух, а также отслеживают температуру в помещении и корректируют количество топлива.

Причем горелки форсуночного типа предпочтительней, потому что у них шире диапазон регулировки мощности, а также более качественное смесеобразование.

Для теплицы

Чтобы правильно выбрать отопительный прибор, необходимо учитывать, как растения переносят прямое воздействие тепловой энергии и движение горячего/теплого воздуха.

Ведь буржуйка излучает вокруг себя тепловую энергию, поэтому чем ближе к ней, тем это излучение сильней, в больших теплицах это приводит к сильному (десятки градусов) перепаду температур возле печки и у дальней стены.

Калориферы же слабо нагревают пространство возле себя, поэтому не обжигают растения, но формируют ощутимый тепловой поток, который может негативно влиять на некоторые растения. Из-за этого невозможно определить оптимальный тип отопительного прибора, ведь у всех разные условия.

Где взять масло?

Основными поставщиками отработанного масла являются:

  • все виды автотехники, включая сельскохозяйственную и специальную;
  • железнодорожный транспорт;
  • морской и речной транспорт;
  • авиация;
  • все виды гидравлической техники, включая различные станки.

Поэтому для приобретения отработанного масла обращайтесь к тем организациям или предпринимателям, которые обслуживают такие виды техники, или содержат ее на балансе.

Ведь техника требует периодического обслуживания, а отработанную смазочную или гидравлическую жидкость необходимо куда-то девать, но хранение и утилизация по закону обходятся очень дорого.

Поэтому высока вероятность, что вам продадут или отдадут бесплатно довольно большой объем такого продукта, причем, возможно, даже сами доставят его до места хранения.

Плюсы и минусы

Единственным плюсом подобных отопительных устройств является невысокая стоимость топлива, поэтому они чаще всего востребованы там, где есть доступ к бесплатной отработке, то есть в автосервисах и гаражах различных транспортных предприятий.

Минусов же у них гораздо больше:

  • могут обогревать только отдельные помещения;
  • требуют сильной тяги для безопасной работы;
  • для хранения запаса топлива требуется расположенная неподалеку цистерна;
  • в большинство моделей печей заливать топливо приходится вручную.

Можно ли сделать самостоятельно?

Если вы умеете пользоваться сварочным оборудованием, то сможете самостоятельно изготовить любой тип печи, использующей в качестве топлива отработанное масло.

Чертежи таких устройств можно найти в интернете, ведь они выложены в свободном доступе, кроме того, конструкцию и эксплуатацию отопительных приборов этого типа обсуждают на многочисленных форумах.

Более подробную информацию вы найдете тут.

Видео по теме

В данном видео автор рассказывает о работе масляной мини печи на отработке, которая служит обогревателем:

А в этом видео рассказывается о плюсах и минусах совмещенных печей, работающих на отработке и дровах:

Процесс запуска и работы печи на отработке для теплицы:

Работа печи на отработке закрытого типа:

Заключение

Несмотря на то, что печь на отработке не может конкурировать с отопительными приборами, работающими на сетевом газе, она может быть хорошей заменой, если газ по каким-то причинам недоступен.

Ведь благодаря низкой стоимости топлива, расходы на отопление будут заметно меньше, чем при работе на электроэнергии или большинстве видов твердого и жидкого топлива.

Большой выбор типов и моделей печей, функционирующих на отработке, позволяет подобрать подходящее оборудование для любых условий.

Читайте также:
Как произвести ремонт печи из кирпича своими руками?

Печи на отработанном масле. Что важно знать?

Печи на отработанном масле приобрели популярность, в первую очередь, из-за возможность недорогого приобретения “отработки” – масла, слитого с двигателя и трансмиссии, загрязненного частицами металла. Поскольку это непригодное вещество требует переработки, вывоза и хранения, предприятиям проще избавиться от него как можно быстрее, чтобы не вступать в конфликт с экологическим законодательством.

Купить отработку у тех, кто занимается изготовлением из нее печного топлива, невозможно – это лицензированные предприниматели и фирмы, которые не станут продавать сырье вместо собственного продукта. Но приобрести отработанное масло в автосервисе возможно по очень невысоким ценам.

Если вы имеете доступ к отработке в больших количествах, то пустить ее в оборот можно достаточно просто – использовать в качестве топлива. Но для этого потребуется печь с определенными параметрами, в которой отработка не просто сгорит, а выгорит полностью, даст высокую температуру и не будет признана проверяющими источником вредного выброса.

Безусловно, наилучшим решением для использования отработки является автоматизированная наддувная горелка, работающая в паре с водогрейным котлом или теплогенератором. Такое решение позволяет создать полностью автоматизированную систему, не требующую присутствия оператора. Котел или теплогенератор на отработке могут обогревать ваше помещение в ваше отсутствие, не требуют ручного розжига и ежедневного удаления шлака.

Тем не менее, надежное и современное решение на базе автоматической горелки на отработке не всем по карману, поэтому многие покупают примитивные капельные печи на отработанном масле, о которых пойдет речь в данной статье.

Более того, многи умельцы изготавливают подобные печи самостоятельно, благо конструкция их проста и примитивна.

Печь на отработке – преимущества и недостатки

Что следует учесть при изготовлении печи на отработке, каковы главные принципы, сложности и преимущества такого решения?

Преимущества

  1. Печь работает на дешевом и доступном топливе.
  2. Эффективность сгорания достаточно высока, чтобы получить высокую температуру корпуса печи, а, значит, высокую теплоотдачу в пределах примерно 500 – 700 градусов.
  3. Конструкция печи позволяет собрать ее из стали при помощи сварочного аппарата, что при наличии опыта и материала вовсе не сложно.
  4. Горение в такой печи поддерживается самостоятельно – таковы физические принципы ее работы. Регулировать горение можно за счет ограничения подачи топлива простой дроссельной заслонкой.

Недостатки

Вспомним о сложностях и недостатках.

  1. Высокая температура корпуса печи требует выделения для нее особого места, очищенного от всего горючего как минимум на полметра от устройства.
  2. При обогреве такой печью тепло распространяется неравномерно, проще сказать, что вблизи очень жарко, вдали – холодно.
  3. Печь на отработке масла работает по принципу излучения, а не нагрева воздуха.
  4. Всегда сохраняется вероятность закипания топлива в камере предварительного разогрева, а при определенных условиях – выброса кипящего топлива из корпуса.
  5. Печь очень активно поглощает кислород в помещении.
  6. В конструкции следует учитывать высокую температуру в дымоходе, значит, в местах контакта с кровлей необходимо создать защитный слой из негорючего тугоплавкого материала. Дымоход в самом простом варианте может быть только вертикальным – о причинах мы напишем ниже.
  7. Возможны претензии пожарных, если печь установлена в сервисе или мастерской.

Можно ли сбалансировать преимущества и недостатки конструкции или найти экономичную, эффективную и безопасную альтернативу самодельной отопительной печи на отработанном масле? Можно, по крайней мере, нивелировать некоторые недостатки конструкции и в полной мере использовать весь ее потенциал.

Как работает печь на отработанном масле

Принцип работы печки на отработке масла – сжигание маслянистой жидкости поэтапно для полного сгорания всех ее компонентов. При использовании отработки с синтетическими присадками вместо чистого ректификата нефти это становится возможным. Все трансмиссионные и моторные масла сейчас содержат синтетические присадки, облегчающие нашу задачу.

Почему разговор идет о двух этапах? – масло состоит из легких и тяжелых компонентов, которые горят (окисляются с выделением тепла) при разных температурах. Им необходимо разное количество кислорода, разная температура и разделение на участки, где будут проходить специфические процессы. Получить эффект полного сгорания можно можно за счет разделения вещества на фракции уже в процессе горения.

Пиролиз имеет свойство сохранять стабильность, поддерживать сам себя, и мы можем получить процесс, который упрощенно описывается примерно так:

– разогретое предварительно топливо загорается в нижней части камеры сгорания печи на отработанном масле, легкие вещества горят, создавая первичную температуру и тягу для испарения более тяжелых фракций;

– в средней части камеры сгорания происходит нагрев тяжелых компонентов до температуры горения и максимальный приток кислорода снаружи;

– горячая пиролизная смесь поступает в верхнюю часть печи, где проходит процесс “дожигания” разложившегося на пары и газы топлива с разложением окислов азота и активной отдачей тепла;

– продукты горения уходят в дымоход, тепло отдается помещению в виде излучения.


Для подбора оборудования звоните нам:

Мы можем Вам перезвонить:

Особенности горения топлива в печах на отработке

Почему в такой печи, работающей на отработанном масле, возможно использование только вертикального дымохода? Зачем создавать среднюю часть печи в виде вертикальной трубы с отверстиями для притока кислорода? Дело в том, что хорошую тягу и полное сгорание всех компонентов можно получить только при разогреве всей смеси. Если пары станут пролетать по камере сгорания с большой скоростью, то не останется времени именно на этот разогрев, и смысл

Но если применить знание законов физики, то можно добиться снижения скорости тяжелых компонентов, дать им время на разогрев – за счет возникающей в вертикальной части камеры сгорания силы Кориолиса. Она является следствием вращения Земли вокруг своей оси, а действие ее выражается в том, что в вертикальной трубе жидкости и газы закручиваются спиралью. Благодаря этому закручиванию газовые компоненты перемешиваются, задерживаются в области горения на время, достаточное для полного разогрева и сгорания строить такое сооружение пропадет.

Получить такой эффект можно разными способами, но в простейшем варианте можно добиться определенного соотношения высоты и диаметра вертикальной части камеры сгорания и дымохода, если не нарушать строго рассчитанные размеры. При нарушении возникнет эффект неполного сгорания, на трубе начнет оседать сажа и копоть, повалит черный дым, и часть газов начнет прорываться в помещение через отверстия для притока кислорода.

Читайте также:
Как сделать кирпичную печь шведку своими руками: разбор порядовки

После прогрева газов в камере сгорания и насыщения смеси кислородом начинается фаза дожигания, которая происходит в верхней части печи. Там может быть либо своеобразное расширение с перегородкой, либо воронка определенной формы – в них должен произойти скачок температуры, после которого кислород отдаст часть несгоревших веществ окислам азота. На этом этапе дожигания и совершается обращение опасных и вредных компонентов в углекислоту, водяные пары и азот.

Как усовершенствовать печку на отработанном масле

Что можно усовершенствовать в этой конструкции, чтобы добиться большей функциональности и избавиться от ограничений?

  1. Можно добиться увеличения тепловой мощности печи, работающей на отработанном масле, чтобы часть лучистой энергии преобразовать в нагрев воздуха, получить конвекционную схему для более равномерного прогрева.
  2. Можно обойти требование строить только вертикальный дымоход – в таком случае мы можем использовать горизонтальные участки для большей отдачи тепла помещению и снижения опасности от разогрева кровли. Так удобнее вывести дымоход в стену, что гораздо проще, чем, прокладывать его через крышу.
  3. Можно создать систему равномерной подачи топлива в нижнюю часть камеры сгорания, чтобы добавлять отработку не слишком часто, не контролировать постоянно ее количество в камере подогрева.

Получить два первых оптимизирующих эффекта можно, используя силу движения воздуха, наддув, но с определенными ограничениями. Дело в том, что подача воздуха в камеру сгорания снизу бесполезна. Она приведет только к потере температурного баланса и потере эффекта перемешивания от силы Кориолиса, то есть, сведет к нулю все преимущества пиролизного процесса.

Делать какие-либо вьюшки и лючки для поддува в печи на отработке просто бесполезно и даже опасно – они могут дать эффект выброса пламени, топлива или струи горящего газа наружу. В отличие от дровяной печи, эта система балансирует сама себя и на этапе горения-дожигания не нуждается в принудительном притоке воздуха. Ей достаточно отверстий в вертикальной части камеры сгорания.

На этапе выброса газов можно помочь печи – установить вентилятор в дымоходе, чтобы проталкивать продукты горения по горизонтальной трубе, компенсируя потерю тяги от ее прокладки. Фактически это означает, что вентилятор будет “дуть вслед газам”, создавая избыточное давление для их выталкивания в сторону выхода из трубы.

Способы создания наддува – инжектор и эжектор

Существует два варианта создания такого устройства.

  1. Первый подход предполагает установку в “колене” дымохода вентилятора постоянного действия, который будет поддерживать тягу и выгонять газы. При его выключении отработанные газы начнут возвращаться в помещение, а эффективность работы печи на отработанном масле резко снизится. Можно между дымоходом и вентилятором установить клапан в виде простой “хлопушки”, который будет легко приподниматься от потока воздуха, создаваемого вентилятором, и столь же легко захлопываться при его выключении. Вариант не слишком удобен именно по причине необходимости постоянно поддерживать тягу вентилятором. Использовать можно компьютерный, вытяжной кухонный или небольшой промышленный вентилятор, создающий устойчивый поток воздуха для эжекторного наддува.
  2. Второй подход несколько сложнее в исполнении, он хорош в случаях, когда часть дымохода проложена с некоторым наклоном. В колено дымохода вводится тонкая трубка, а через нее периодически подается сжатый воздух, мгновенно увеличивающий тягу. При использовании этой системы – инжекторной – можно резко увеличивать эффективность горения топлива с одновременным снижением его потребления. В результате будет возможно за короткое время сильно разогреть печь, а потом перевести ее в более “спокойный режим”.

Использование наддува целиком зависит от возможностей хозяина печи и особенностей места ее размещения. В любом случае, отопительные печи на отработанном масле подходят для гаражей и мини-мастерских, но требуют соблюдения правил пожарной безопасности – удаления от корпуса предметов, расчистки пространства и контроля за температурой.

Нельзя забывать, что погасить такую печь до полного выгорания топлива в принципе невозможно. Пламя будет поддерживать само себя в виде ленивого язычка, который мгновенно разгорится при получении новой порции масла.

Отбор тепла от печи на отработке

Отбор тепла от корпуса печи можно организовать двумя способами:

– установкой на некотором расстоянии вентилятора, который будет постоянно дуть на корпус, прогоняя мимо него воздух для равномерного распределения. Обычный бытовой вентилятор не сможет критически понизить температуру в камере сгорания и не станет причиной прекращения дожигания топлива. При этом комфорта в помещении будет больше, но стоит обратить внимание вот на что – вентилятор может частично выдувать газы через отверстия в вертикальной части камеры сгорания. Это довольно рискованно для находящихся в помещении;

– оборудованием на корпусе печи змеевика с постоянно протекающей водой – своего рода водогрейного контура. Его можно заменить водогрейной рубашкой, расположенной в верхней трети камеры сгорания. Непременное условие – между элементами приема тепла и корпусом камеры сгорания должен оставаться зазор для доступа воздуха. Опускать контур отбора тепла ниже не стоит.

Если к такой системе подключить принудительную циркуляцию, то ее хватит на обогрев дома или дачи, а на небольшое строение хватит и естественной циркуляции теплоносителя. Напоминаем, что все эти решения требуют правильного расчета, потому что неумеренный отбор тепла приведет к потере эффективности дожигания, а излишний – к расплавлению или растрескиванию трубок с водой. При ограничении доступа воздуха в камеру сгорания печь также потеряет эффективность.

Если вы решили купить печь на отработанном масле недорого, обращайтесь к нам. Специалисты ООО «НОРТЭК РУС» помогут рассчитать отопление на отработанном масле и произведут подбор печки или горелки на отработке на ваш котел или обогреватель. За дополнительной информацией обращайтесь к нам по телефону или через контактную форму на нашем сайте.

Есть вопросы? Спросите сейчас:

Длительность работы и расход топлива

Расход топлива в такой печи составляет примерно литр на час работы, а при использовании вентилятора наддува – до полутора литров. Если вы хотите добиться более длительной работы печи без долива масла, то можно установит рядом с ней емкость большего размера и соединить нижние части трубкой. Принцип сообщающихся сосудов сработает – жидкость в камере сгорания и дополнительной емкости окажется на одном уровне.

Читайте также:
Тандыр из кирпича своими руками - советы и пошаговая инструкция

Нет смысла делать камеру сгорания большой, потому что топливо в ней не прогреется до нужной температуры. Дополнительная емкость с дроссельной заслонкой поможет создать запас топлива на несколько часов горения, даже на ночь, не рискуя “перелить” или прервать подачу отработки.

Опасности, сложности, альтернативы самодельной печи на отработке

Описанная нами конструкция обладает серьезными недостатками.

  1. Самодельная печь на отработке является прибором с частично открытой камерой сгорания, и это исключает ее установку в жилых помещениях. Кроме того, ее корпус раскаляется до очень высоких температур, что тоже опасно. Вам придется строить для нее отдельное помещение и проводить тепло в дачный домик либо по воздуховоду, либо с использованием теплоносителя. Это сводит к нулю все преимущества использования отработки и простоты конструкции.
  2. Подобное устройство при пожаре станет поводом для отказа в страховых выплатах – печь не сертифицирована, проверок не проходила, паспорта не имеет.
  3. При попадании в резервуар печи отработки с большим содержанием воды возможное мгновенное вскипание смеси с выбросом паров – это взрыв, от которого пострадают люди и строение.
  4. Использование такой печи в автосервисе или мастерской предпринимателя – источник проблем с пожарными службами, бесконечные штрафы.

Форсунки и пламенные чаши

Более безопасный вариант конструкции – использование форсунки или чаши сгорания топлива с капельной подачей, но здесь возникает масса технологических и конститутивных сложностей. Изготовление этих узлов связано с работой очень точного современного оборудования. Форсунка должна работать при постоянном притоке сжатого воздуха, а подача топлива каплями в чащу связана с точными дозировками и подъемом отработки на высоту – над камерой сгорания.

Пламенная чаша рассматривается как вариант создания печи на отработанном масле, но ее конструкция очень сложна в изготовлении. Без навыков такое устройство не построить. Для него придется покупать или собирать вентилятор поддува – “улитку” для закручивания потока воздуха, рассчитывать место установки. Это задача для профессионалов, но в промышленности, где есть профессионалы, она непопулярна. Там выгоднее использовать форсунку или горелку с подачей сжатого воздуха, фильтром и насосом подкачки топлива.

Пламенная чаша с фильтрующим пористым элементом хоть и дает устойчивое экономичное горение, не может быть собрана в полностью безопасную конструкцию своими руками. Это слишком сложно. Более того, никакие инспекторы и страховщики не станут признавать такое устройство безопасным, а экспертиза обойдется невероятно дорого.

Печь на отработке промышленного изготовления

Желающим все же воспользоваться возможностями отработки – особенно владельцам автосервисов, мастерских – лучше поискать и купить печь, работающую на отработанном масле промышленной разработки и сборки. Для обогрева производственных помещений существует более эффективный вариант с вентилятором поддува, который создает хорошие условия для перемешивания воздуха. При этом нагрев воздуха происходит в теплообменнике без попадания туда продуктов сгорания отработки.

Любителям паллиативных решений, самодеятельности и экзотики хотелось бы посоветовать – соотносите выгоды от использования такой печи с ее ограниченными возможностями и стоимостью. Для того, чтобы самодельная печка на отработке стала безопасной и удобной, придется затратить немало труда и докупить много оборудования. Не проще ли сразу купить готовое и сертифицированное изделие, которое можно не только ставить в гараже!

Согласитесь, что для отопления одного гаража и сарая усилия просто неадекватны! А для безопасного обогрева производства, даже самого малого, есть компактные и производители печи, нагреватели воздуха и котлы на отработанном масле. Изготовить печь на отработке самостоятельно весьма сложно и хлопотно. Ее безопасность и производительность в любом случае окажутся гораздо ниже, чем у проверенных промышленных изделий с современными горелками и даже чашами сгорания.

Котлы на отработке: особенности и обзор

Самое дешевое топливо (помимо газа) – отработанное масло. Использоваться для отопления может любого происхождения: натуральное и синтетическое. Можно сжигать слитое с автомобилей, тепловозов, кулинарных агрегатов масло. Несмотря на то, что продукт далеко нечистый, горит хорошо и тепла при горении выделяют достаточно. По совокупности этих причин и является такой привлекательной идея отопления на отработанном масле. Нужно сказать, что не только умельцы-самодельщики делают отопительное оборудование на отработке. На рынке представлено немалое количество агрегатов как отечественных, так и зарубежных производителей.

Где взять отработку? Часто утилизация таких продуктов – головная боль для руководителей и владельцев автосервисов, автопарков и т.д. – предприятиям возиться с утилизацией проблематично – требуется лицензия. Вот и они готовы продать за незначительную сумму эти отходы. Кто-то отдает вообще даром, лишь бы избавиться от головной боли. Проблемы могут возникнуть, если отапливать требуется большое помещение: большие объемы требуют постоянных договоренностей. Будет неплохо, если сможете договориться с руководством одного или нескольких предприятий. Ну а если нет – просите знакомых, ищите в депо и т.д. С тем, где взять топливо, все понятно. Теперь осталось понять, как работают котлы на отработке и чем они отличаются от дизельных котлов.

Основное отличие котла на отработанном масле — специализированная горелка

Чем отличается

Если говорить о печах на отработке промышленного изготовления, то отличий принципиальных нет. Все также как и в агрегатах на дизельном топливе: горючее под давлением подается на форсунку, полученные мелкие капли перемешиваются с воздухом и поджигаются расположенным перед горелкой электродом.

Важная особенность: распыляется отработанное топливо только предварительно разогретое (в котлах на обычном жидком топливе эта ступень не обязательна). Основная разница заключается горелке: она имеет особое строение. Для полного дожига всех «тяжелых» битуминозных составляющих, находящихся использованном масле, к горелке приделывают дополнительную камеру дожига, закрытую дополнительно кожухом с теплоизоляцией. Делают это для достижения более высоких температур, при которых и происходит полное разложение всех составляющих топлива. Понятное дело: такое оборудование стоит дороже.

Читайте также:
Как выбрать трубчатые печи: типы, схемы, устройство

Горелка на отработанном масле снабжается дополнительным кожухом с теплоизоляцией для полного дожига «тяжелых» составляющих

Кроме особенностей горелки имеются конструктивные изменения самого котла. Для повышения эффективности используется двух и трехходовой теплообменник, то есть воздух трижды или дважды проходит по разогретым трубам, в которых нагревается.

Теплообменник в котлах на отработке делается двух или трех ходовой

Отличается также количество, расположение и диаметр дымогарных труб. Они могут располагаться по периметру, могут быть локализованы над топкой или вверху и по бокам. Основное отличие котлов на отработанном масле – это больший диаметр труб теплообменника и отсутствие в них турбуляторов.

У котлов на отработанном масле отличается также диаметр дымогарных труб

Отличий в материале нет. Котлы и на отработке, и на дизтопливе могут быть из стали или чугуна. Из таких же материалов могут быть выполнены дымогарные трубы. Есть еще разница в конструкции дверец: так как при работе на использованном масле собирается больше сажи, конструкция таких водогрейных котлов предусматривает свободный доступ как спереди к топке, так и сзади к дымоходному выходу. Чтобы можно было их очистить, есть свободный доступ и к тыльной стороне дымогарных труб. Все это дает возможность легко счищать сажу и гарь.

Если вы решите оборудовать котел на жидком топливе горелкой для отработки, вам придется каким-то образом решать проблему чистки: лючок в них небольшой, что сильно ограничивает доступ.

Можно ли заливать в котел на жидком топливе отработку? В принципе можно. Но недолго: самое большее через пару дней придется менять горелку. Хуже будет, если замене подлежит автоматика, а то и вся система в целом. Это происходит из-за неполного сгорания топлива. Кроме того закоптиться помещение, забьется дымоход. И это не считая вредных веществ в воздухе, которыми вы надышитесь вдоволь. Так что лучше не нужно. Если не хотите покупать заводской котел на отработке, можно сделать его самостоятельно.

Возможно, вам будет интересно прочитать о типах котлов на твердом топливе.

Котлы на отработанном масле промышленного производства

Подобное отопительное оборудование выпускается в трех видах:

  • Воздухонагреватели. Их еще называют иногда «печи на отработанном масле». Обогрев происходит за счет нагрева воздуха. Такое оборудование обычно используется в производственных помещениях. Высокая производительность позволяет поддерживать стабильную температуру даже на больших площадях. Воздухонагреватели на отработанном масле выполняются обычно в настенном и потолочном исполнении, а резервуар с топливом устанавливается внизу и соединяется топливопроводом.
  • Котлы на отработанном масле. Это системы, предусматривающие нагрев теплоносителя (воды). Также возможна организация горячего водоснабжения – для этих целей используются двухконтурные агрегаты.
  • Автоматические теплогенераторы. Для обогрева помещений используется тоже теплоноситель, но за функционированием и параметрами следит автоматика, есть возможность контроля температуры теплоносителя или воздуха в помещении, другие сервисные функции.

Две последние категории часто объединяют и иногда также называют водогрейными котлами на отработке (греют воду, при помощи которой отапливается помещение). Понятно, что отличаются они уровнем предоставляемого комфорта и ценой. Выполняются практически всегда в напольном варианте.

Устройство и принцип работы

Почти все котлы на отработанном масле импортного производства имеют то же устройство, что и котлы на дизельном топливе. Вся разница лишь в горелке и более тщательной подготовке топлива перед подачей в камеру сгорания.

Топливо качает насос. Под давлением оно подается на блок горелки, где подогревается. Затем подается на форсунку, смешивается с воздухом и распыляется. На выходе форсунки находятся электроды, искра которых поджигает топливную смесь.

Горелка для отработки специализированная

Сами горелки могут быть специальными, предназначенными для распыления только отработки (например, CleanBurn), так и универсальными, но которые могут работать с отработкой (OMNI, DanVex, SmartBurner). Некоторые из них выпускаются автономно — DanVex, некоторые с камерой предварительного нагрева топлива и компрессором – OMNI, SmartBurner.

Универсальные горелки с предварительным подогревом топлива настраиваются на тот или иной тип горючего путем переключения температурного режима. Если в систему будет подаваться дизтопливо, подогрев не требуется При использовании растительных масел выставляют режим 80-140 o C, при подаче отработки – 70-100 o C. Узел горелок обычно съемный, так что их можно менять. Главный критерий выбора – мощность и угол распыления. Важен также такой показатель, как расход горючего в час.

Американское и европейское оборудование

Американцы давно выпускают котлы на отработке, но их эксплуатация требует подготовленного топлива: удалить антифриз, воду и другие примеси. Если вы используете покупное горючее, в нем могут попадаться и металлические запчасти, ветошь и другие посторонние предметы. Для начала топливо проходит грубую фильтрацию, затем отстаивается. Осевшие примеси — антифриз, вода и т.д. — сливаются (через кран внизу емкости для отстоя) и лишь затем, через несколько фильтров подаются в камеру предварительного разогрева.

Американских производителей котлов на отработанном топливе достаточно много. Вот только самый известные:

  • EnergyLogyc,
  • Clean Burn,
  • Lanair,
  • OMNI,
  • .

Среди европейских производителей достаточно популярны финские котлы. Они надежны и просты в эксплуатации. Например, котлы на отработанном масле DanVex выпускаются мощностью от 35 кВт до 215 кВт.

Это водогрейные котлы для организации водяного отопления. КПД агрегатов – 90%, конструктивные особенности облегчают чистку и уход. С лета 2014 года автоматика котлов имеет модуль GPS, которые дает возможность управлять работой на удалении. С весны 2014 года термоконтроль производится при помощи цифрового датчика, что повышает возможности управления горелкой.

В 2015 году предполагается расширение линейки за счет появления котлов меньшей емкости – от 18 кВт, и большей – до 300 кВт.

Оборудование российского производства

В большей части российских котлов реализована другая технология: масло сначала испаряется, а затем его пары поджигаются. Таким образом, устраняются две основные проблемы с горелками: зависимость от качества отработанного топлива, многоступенчатая его подготовка, забившаяся форсунка.

Котел на отработанном масле для обогрева воздуха

Конструкция таких аппаратов проста: внизу камеры сгорания располагается тарелка. Перед началом подачи масла ее раскаляют, затем на раскаленный металл подают каплями масло. Топливо испаряется, пары поднимаются выше, где смешиваясь с воздухом, догорают.

Читайте также:
Коптильня из кастрюли: как сделать своими руками

При правильно настроенном режиме горения (температура в районе 600 o C) происходит полное окисление всех составляющих, в том числе и тяжелых битуминозных. Как результат – на выходе получаем азот, пары воды и углекислый газ. При изменении температуры в ту или другую сторону на 200 o C в «выхлопе» содержится масса вредных веществ, которые являются канцерогенами, мутогенами, вызывают отравление и еще целый спектр негативных последствий. Потому приобретать стоит именно промышленные сертифицированные агрегаты. Несмотря на их немалую цену (по сравнению с самодельными агрегатами), они окупаются в первый год, максимум – два (из-за дешевизны горючего).

БЕЛАМОС Серия НТ

Водогрейные котлы на отработанном масле «Беламос НТ» не требуют предварительной фильтрации топлива и его разогрева. Встроенный теплообменник позволяет добиться достаточно высокого КПД. Управляет работой электроника, которая контролирует температуру теплоносителя, поступление масла, отключает котел при затухании пламени. Для удобства обслуживания (требуется чистка камеры сгорания и чаши) имеются технологические люки. Выпускаются котлы на отработке «Беламос НТ» мощностью от 10 кВт до 70 кВт.

Котлы на отработке БЕЛАМОС Серия НТ

Печи «ЖАР

Печи «Жар» работают на отработанном масле, дизельном топливе, их смесях. Переход с одного топлива на другое происходит путем перевода переключателя в нужное положение. В печах на отработке «Жар» используется капельный способ подачи топлива, то есть, в них нет горелки и форсунки, которые забиваются и требуют чистки. Все котлы оснащены автоматикой, которая контролирует процесс.

В основном «Жар» — теплогенераторы для отопления производственных помещений но есть и водогрейные котлы. Это модель «Жар-20» мощностью 30 кВт и расходом топлива – 3 л/час. В котле имеется бак для дизельного топлива объемом 20 литров, и для отработки на 60 литров.

Печи отопительные на отработанном масле «ЖАР

Котлы и печи «Теплотерм»

Котлы «Теплотерм» выпускаются мощностью от 5 кВт до 50 кВт, КПД 90%. Водяная рубашка позволяет эффективно снимать тепло с корпуса и обеспечивать отопление помещений площадью от 50 м 2 . Выносной маслонасос может быть опущен в канистру или другую емкость с топливом, встроенные вентилятор наддува и блок питания маслонасоса обеспечивают работу системы.

Контролируется температура теплоносителя. Для регулировки имеется два режима, переключение происходит автоматически (встроенное термореле на выходе теплоносителя). Расход масла от 0,6 литр/час до 5,5 литр/час.

Котлы и печи «Теплотерм»

Водогрейные котлы ТЕПЛАМОС серии ТК-603

Котлы на отработанном масле «Тепламос ТК» работают по принципу испарителя. Масло попадает капельным путем на раскаленную тарелку. Особых ограничений по качеству используемого топлива почти нет, не требуется предварительного разогрева (если масло находится в отапливаемом помещении) или другой подготовки. Нужна только предварительная фильтрация для удаления инородных тел.

«Тепламос» выпускаются как одноконтурные, так и двухконтурные. Мощность оборудования от 15 кВт до 50 кВт, расход топлива 1,5 литр/час – 5 литр/час.

Котлов на отработке российского производства не так уж и много, но люди находят выход в любой ситуации. Например на обычный жидкотопливный ставят горелку для отработки, используют с этим видом топлива. Горелку купить проще и дешевле, чем новый котел. Есть эти узлы кустарного производства, а есть промышленного. Например, как в этом видео.

Подобные горелки устанавливаются на котлы КЧМ, которые могут тогда работать на отработке.

Предложений на рынке много, ориентироваться непросто. При выборе сначала следует определиться с системой сгорания: форсунка или капельная подача. Затем искать производителей котлов данной категории. Выбрав подходящие по цене, сравнивать характеристики. Первая — мощность, вторая – расход топлива в час. Удачи!

Печь на отработке для обогрева помещения, особенности печей и котлов на отработке, популярные модели и производители

Home » Печь на отработке для обогрева помещения, особенности печей и котлов на отработке, популярные модели и производители

Печь на отработке для обогрева помещения, особенности печей и котлов на отработке, популярные модели и производители

Каждый год растет стоимость электроэнергии, угля, газа, и приходится задумываться о том, чтобы использовать более доступный вид топлива. Сразу вспоминаешь об отходах, например, масло, особенно если рядом есть постоянный источник пополнения. Отработанное масло есть в автомастерских, потому что его сливают владельцы машин, заменяя новым каждые 2 года. Такое масло можно приобрести совершенно бесплатно на некоторых объектах. Но, в основном, все же его придется покупать, потому что дальнейшее его использование в системах отопления требует определенной очистки.

Содержание:
  • Принцип работы и конструкция печи на отработке
  • Особенности печей на отработке с водяным контуром
  • Требования к самодельным печам
  • Водогрейные котлы Energy Logic на отработанных маслах
  • Выгодность использования котлов Energy Logic

Число котлов и печей на отработанном масле постоянно растет, умельцы изготавливают печи по своим проектам из различного материала. Стремление снизить расходы на обогрев заставляет умельцев совершенствовать свои конструкции, заводы тоже не остались в стороне, и выпускают печи для отработки.

Принцип работы и конструкция печи на отработке

Печь работает по принципу паяльной лампы. Устройство печи — это два резервуара, соединенных между собой трубой подачи воздуха. Отработанное масло заливают в нижнюю емкость, в которой верхний слой нагревается и образует масляный пар. Затем пар поднимается в трубу, смешиваясь с воздухом, горение становится активнее, а достигнув верхнего резервуара, сгорает. Продукты горения выводятся через дымовую трубу.

Конструкция печи может быть разной, и изменена в зависимости от применяемого материала или для исполнения дополнительных задач. Соединять детали печи лучше дуговой сваркой. Использование стали большой толщины будет наиболее разумным для того, чтобы увеличить срок службы. Можно использовать не только стальные листы, но и газовые баллоны, а также другие готовые стальные изделия типа бочек. Универсальные печи могут работать не только на отработке, но и на других твердых отходах. Печка на отработке не зависит от условий погоды и электричества, ее можно установить в любом населенном пункте, на даче, в теплице, гараже, автомастерской.

Особенности печей на отработке с водяным контуром

  • Самое главное достоинство печи является её экономичность эксплуатациии простота конструкции.
  • В ней нет сложных деталей, печь может работать при минусовых температурах, в ней практически нечему ломаться.
  • Чтобы обогреть большое помещение к ней можно подключить отопительный водяной контур. На печку устанавливают емкость, в его верхней части создают выход в отопительный контур, а затем охлажденная вода возвращается в неё снова. Это очень простая схема, применяемая давно с другими видами топлива. Она дает возможность регулировать отопительный процесс, при этом газ и электроэнергия не принимают в этом процессе никакого участия, платить за них не нужно.
  • Обязательно нужно установить дымоход, длина которого должна быть не менее 4 м.
  • Дымовая труба не должна иметь горизонтальных участков, для облегчения этой задачи можно сделать съемный дымоход.
  • Необходимо еженедельно производить чистку отходов дымохода и емкостных баков.
  • Конструкция печки дает возможность вести контроль объема потраченного масла, следить за уровнем нагрева воздуха, менять топливо.
  • Верхняя часть печки может быть использована для приготовления пищи.
Читайте также:
Печь голландка: Особенности голландских печей, инструкция по самостоятельному изготовлению печи голландка

Розжиг печи произвести довольно несложно. Через входное отверстие для заливки отработки поднести зажженный факел из бумаги. Через 5 мин печь разгорится.

Печка на отработке с водяным контуром сегодня не редкость, она делается не только народными мастерами, но и в заводских условиях.

Примечательно то, что котел может быть установлен в любом помещении, где необходима горячая вода и отопление. Его могут установить вместе с уже работающим котельным оборудованием как резервный вариант для работы в сильный мороз. Их также успешно эксплуатируют в коттеджах и домах в качестве автономного обогрева.

Однотрубная схема подключения водяного контура чаще всего используется в частных небольших домах, которая проектируется сразу, она может быть как в один этаж, так и в нескольких зданиях или этажах.

Недостатками такой системы будет вынужденный отказ от установки полотенцесушителей и теплого пола, по причине неэффективности их работы.Достоинствами однотрубной системы являются простота монтажа и малые затраты на материалы, эстетичный вид. Также можно установить вентили для регулировки температуры в начале схемы, хотя сама регулировка не будет эффективной. Такая схема используется в основном в промышленных зданиях или теплицах.

Для индивидуального дома более целесообразно установить двухконтурное оборудование, чтобы обеспечить дом не только обогревом, но и водой для санитарно-бытовых нужд. Дом, оборудованный котлом, не нуждается в дополнительном бойлере. Теплообменник, встроенный в котел, нагревается за счет котловой воды.

Требования к самодельным печам

Сначала вы должны определиться с размерами, материалами для изготовления и другими техническими параметрами, конструктивным решением.

Нужно четко выполнить следующие требования по изготовлению печки, чтобы её работа была эффективной и безопасной.

  • Конструкция печи должна быть устойчивой.
  • Необходимо соблюсти точные размеры по чертежу.
  • Печь должна быть герметичной, чтобы не нарушалась целостность оборудования, и агрегат работал по нормам техники безопасности.

Это главные моменты, которые нужно проконтролировать, чтобы в дальнейшем работа печи не принесла вам неприятностей.

Водогрейные котлы Energy Logic на отработанных маслах

Американская компания Energy Logic LLC более 20 лет производит выпуск оборудования для работы на различных промышленных отходах, в том числе и отработанных маслах. За такой период инженеры компании провели основательную и серьёзную работу по изучению свойств горения и созданию эффективных систем по их сжиганию. Все их разработки являются инновационными и запатентованными.

Сегодня компания Energy Logic занимает лидирующее место по продаже подобных агрегатов. Котлы, использующие в качестве топливного сырья отработку, являются не просто универсальными, а уникальными по конструкции.

Универсальные горелки, работающие на жидком топливе, не имеют себе подобных на сегодняшнем рынке. Они могут монтироваться с любым водонагревательным агрегатом, имеют низкие затраты на обслуживание.

Водогрейные котлы Energy Logic — это полная автономия в обогреве помещения. Их устанавливают там, где необходимо не только тепло, но и горячая вода. Их используют для автосервисов, многоэтажных домов, отдельно стоящих зданий или сооружений. Они успешно эксплуатируются в коттеджах и частных домах в качестве основного обогрева и горячего водоснабжения.

  • Котлы Energy Logic на отработке всех видов жидкого топлива могут работать на трансмиссионных, компрессорных, моторных маслах, также на рабочих жидкостях для гидравлических систем, газотурбинных, приборных, турбинных, дизельных, маслах животного происхождения.
  • Корпус сделан из углеродистой стали, имеет высокую устойчивость к коррозийным процессам, прочную конструкцию по сравнению с другими аналогами, высокий КПД.
  • Благодаря тому, что теплообменник полностью погружен в воду, и ею же охлаждается, происходит предотвращение ухудшения состояния металла.
  • Есть ответвление для бытовой горячей воды.
  • Имеет небольшую занимаемую площадь, что упрощает монтаж.
  • Использование отработки в качестве топлива водонагревательными котлами способствует решению серьезной проблеме по утилизации отработанного материала.
  • задняя и передняя панели котла являются съемными, что делает удобным очистку и профилактику теплообменника.

Подогреватель топлива Energy Logic сделан по запатентованным технологиям. Он выдает идеальную температуру для воспламенения в 71˚С. Перед попаданием в форсунку, масло нагревается, чтобы более полно использовать его эксплуатационные свойства.

Выгодность использования котлов Energy Logic

Использование водонагревательных котлов в системе отопления и горячего водоснабжения не только экономит газ и электроэнергию, но делает такую систему обогрева независимой от этих видов топлива и растущих цен.

В комплектацию водонагревательного котла Energy Logic входит топливный фильтр, насос, подогреватель топлива, воздушный компрессор, горелка с форсункой, котел, аквастат, счетчик моточасов, тягомер, регулятор тяги.

Выпускается 6 моделей котлов, отличающихся техническими параметрами, такими, как:

  • Тепловая мощность от 41 до 218 кВт;
  • Потребляемая мощность от 0,88 до 2,2 кВт;
  • Диаметр трубы дымохода от 152 до 305 мм;
  • Расход топлива от 3,75 до 20 л/час;
  • Объем воды котла от 64 до 238 л;
  • Масса от 260 до 670 кг;
  • Отапливаемая площадь от 2100 до 5830 кв. м;
  • Габариты от 1120*1020*610 до 1930*1240*920 мм.

Также есть общие моменты, такие как тип топки, горелки, модель форсунки, температура сгорания, показатель тяги и прочие. Цены на такие котлы колеблются от 318 000 до 645 000р.

Читайте также:
Выбираем печь для бани: Разновидности и основные характеристики печей для бани - на какие параметры смотреть перед покупкой

Конечно, цены на такие котлы внушительны по сравнению с самодельными конструкциями. Но, во-первых, самодельные конструкции не обеспечат вас обогревом больших площадей, а, во-вторых, на них нет гарантии, да и дизайн не идеален.


Видео Кирпичная печь с котлом водяного отопления – отличное решение для организации обогрева в загородном доме . Ниже мы подробно опишем, как…


В условиях российского климата качественное отопление загородного дома или дачи является первоочередной задачей любого собственника жилья. Для…


Не так давно появилось простое решение проблемы утилизации машинного масла. Напомним, это масло используется в механизмах для смазки отдельных элементов…

Бытовые и промышленные обогреватели на отработанном масле

Провести газовый трубопровод к зданию, оформить все необходимые документы и разрешения, может быть настолько дорогим удовольствием, что заставляет искать дешевую альтернативу. Обогреватели на отработанном масле отличает простота установки, высокая эффективность и низкие расходы в процессе эксплуатации.

Виды устройств обогрева на отработке

Обогревательное оборудование, работающее на отработке, можно классифицировать по нескольким характеристикам. А именно:

Особенностям конструкции и устройству.

  • Типу используемого топлива.
  • Классификация по прямому предназначению

    Можно условно разделить все обогреватели на две группы:

      Бытовые устройства . К нагревателям предъявляются всего два требования – быстро нагревать воздух в помещении и иметь небольшой расход топлива. Как показывает практика, экономичные бытовые неавтоматические обогреватели на отработанном масле наиболее востребованы для отопления гаража. Установить устройство можно самостоятельно. Нагреватель имеет простую конструкцию и не требует подключения к водяному контуру отопления.

    Промышленные обогреватели – используют высоко технологичную и производительную горелку. Автономные промышленные обогреватели помещений могут работать на отработанном масле, мазуте, дизельном топливе, сырой нефти, растворителях. Единственным условием является наличие в топливе минеральных веществ не менее 25%. Для увеличения производительности используется горелка с автоматическим определением степени вязкости топлива.

    Классификация по конструкционным особенностям

    Принцип работы, используемый для получения тепловой энергии, позволяет разделить все виды отопительного оборудования на две группы:

      Печки – особенностью конструкции является отсутствие горелки в устройстве. Регулировка процесса сжигания топлива выполняется вручную. Обогреватели самодельного изготовления по конструкции, являются печками, следовательно, имеют меньшую производительность и КПД. Для увеличения теплоотдачи рекомендуется подключения устройства к водяному контуру отопления.

  • Обогреватели – имеют дозатор, автоматически регулирующий интенсивность подачи топлива в зависимости от его вязкости. Сжигание масла происходит на специальной чаше. Тепло поступает в помещение методом конвекции.
  • Классификация по типу используемого топлива

    Печки работают практически на любом типе жидкого топлива: солярке, мазуте, сырой нефти и т.д. При выборе обогревателя, укомплектованного горелкой, следует обратить внимание на технические параметры устройства.

    Промышленное тепловое оборудование универсальное и не требовательно к качеству топлива. Обогреватель бытового типа часто работает исключительно на отработке или солярке.

    Устройство обогревателей на отработке

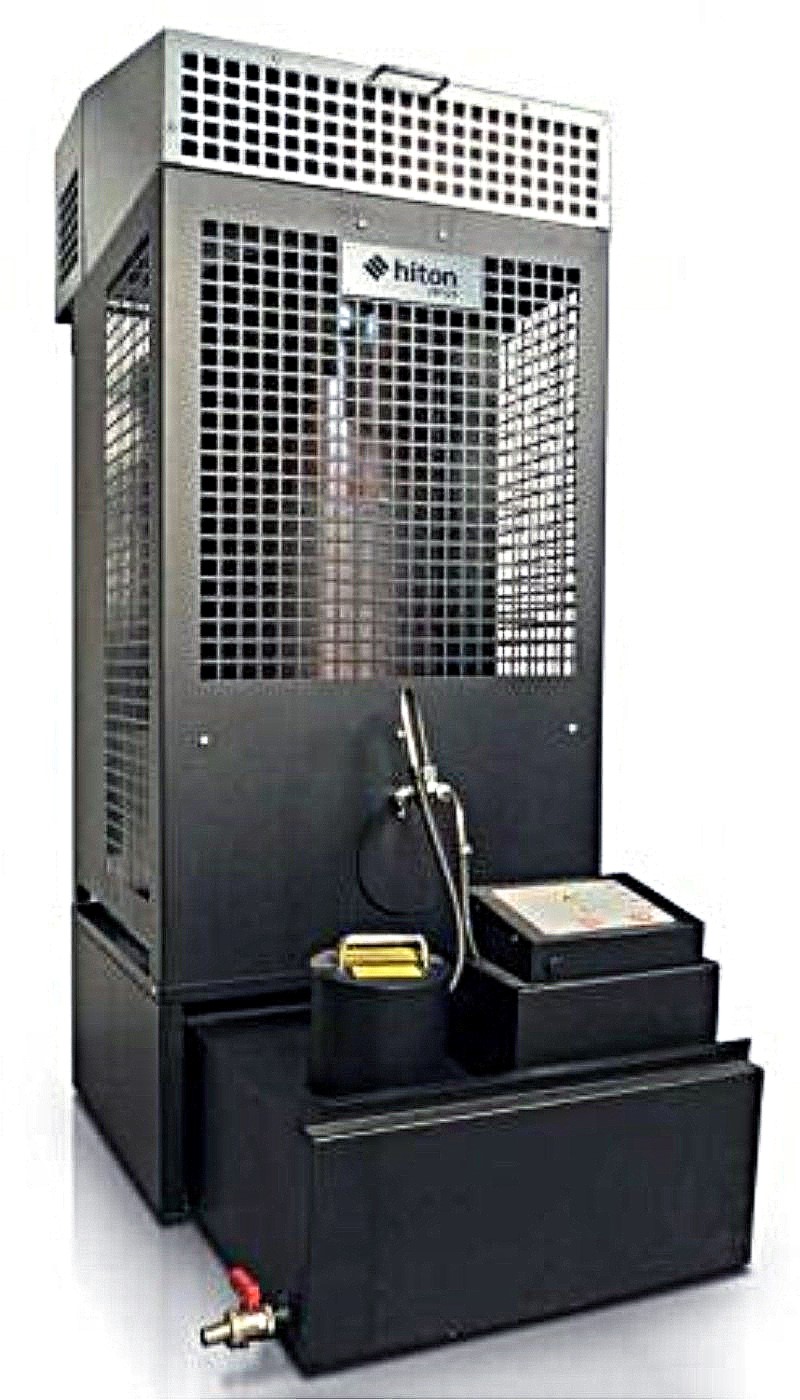

    Стационарный обогреватель, работающий на основе отработанного масла, использует принцип так называемого свободного сгорания топлива. Во время работы, топливо сгорает на специальной подставке (чаше).

    Основными узлами обогревательной системы, влияющими на производительность и теплоотдачу, являются:

      Камера сгорания – изготавливается из тонкостенной стали. Сверху устанавливается чугунная крышка. Процесс нагрева помещения осуществляется посредством теплопередачи от корпуса котла воздушным массам.

    Вентилятор . Мобильные автоматические обогреватели воздуха, работающие на отработанном масле, компенсируют небольшие габариты стенок котла использованием нагнетательного оборудования. Вентилятор усиливает конвекцию воздуха и содействует быстрому прогреву помещения.
    Для больших площадей лучше выбирать модели, с наружной установкой. Нагретый воздух в помещение подается с помощью специальных вентиляционных каналов.

    Дозатор – одна из важнейших деталей обогревательной системы. Принцип действия теплогенератора заключается в равномерном сжигании топлива. С помощью вентилятора создается завихрение факела.
    В устройстве используется дозатор капельного типа. Узел автоматически проверяет уровень загустевания топлива и обеспечивает защиту от переливания отработки через край чаши.
    Самодельные обогреватели используют в виде дозатора обычный шаровой кран, что в корне неправильно и часто приводит к возгоранию установки.

    Область применения обогревателей на отработке

    Обогреватели, использующие отработанные нефтепродукты, имеет смысл устанавливать в том случае, если существует неограниченный источник поступления топлива.

    Наиболее часто установки используют для обогрева следующих зданий:

      Для автосервисов . Ремонтным автомастерским раньше приходилось постоянно решать проблему утилизации отходов ГСМ и нефтепродуктов, тратить средства для захоронения отработки. Установив обогреватель, можно получить практически бесплатное тепло, а также сэкономить деньги на утилизации.

    Для автомоек . Нередко сотрудники моек напоминают, что водителю требуется заменить масло в двигателе и помимо мытья машин предоставляют услуги по обслуживанию автомобиля. Применяемые на автомойке конвекторы имеют влагозащищенный корпус.

  • Для автопарков . Надежный высокопроизводительный промышленный обогреватель на отработанном моторном масле и дизеле KROLL, NORTEC и другие аналоги, отечественного и зарубежного производства, способны обогреть площадь до 900-1100 м³.
  • Какой марки выбрать устройство обогрева

    Хорошо зарекомендовала себя продукция компании NORTEC. На базе концерна было налажено изготовление приборов для наружной установки. Уличное размещение увеличивает безопасность эксплуатации. Преимуществом оборудования NORTEC, российского производства, является полная адаптация к отечественным условиям и требованиям, действующим на территории РФ.

    Немецкий концерн KROLL специализируется на изготовлении обогревателей для бытового и промышленного применения. Нагреватели KROLL предназначены для внутренней установки. Имеется несколько модификаций с мощностью от 11 до 35 кВт.

    Оборудование для нагрева помещений предлагают и другие производители. При выборе подходящих установок, в первую очередь необходимо обращать внимание на параметры производительности и особенности конструкции конвекторов.

    Эксплуатационные особенности и безопасность

    Обогреватели крупных европейских и российских производителей имеют высокий уровень безопасности. Подача топлива для горения осуществляется с помощью дозатора, что исключает возгорание по причине перелитого топлива.

    Если используются вентиляторы, как в случае обогревателей для наружной установки, подключение к сети осуществляется согласно правилам ПУЭ . Использовать самодельные установки для отопления промышленных зданий запрещается.

    Обогреватели, работающие на отходах нефтепродуктов, хорошая альтернатива газовому отоплению. Нагрев помещений даже большой площади выполняется в течение короткого времени. Работа устройства полностью безопасна и не требует получения разрешений на эксплуатацию.

    Печи на отработанном масле – плюсы и минусы, эффективность

    Печей на разном топливе довольно много – это и дровяные, угольные печи, безколосниковые печи длительного горения, и так называемые «ракетные» печи. Но у всех этих видов есть существенный недостаток – дороговизна топлива, особенно, если это бензин или керосин. Однако есть такой вид печи, топливо для которых совсем ничего не стоит, либо стоит копейки. И портал Firststroy.ru расскажет о печи на отработанном масле, поговорим о плюсах и минусах, обсудим эффективность.

    Читайте также:
    Как правильно топить печь в бане и как ее розжечь?

    Эффективность печи на отработанном масле

    Да, печи на синтетическом топливе – бензине, солярке, машинном масле и керосине являются самыми энергоемкими и эффективными, однако их использование невыгодно из-за стоимости – сжигать бензин или солярку в топке для получения тепла – расточительно и не каждому по карману. Баня на газу позволяет сэкономить на топливе, однако это совсем другая история, к тому же, не у всех имеется магистральный газ, а отопление на баллонном газе – дорогое удовольствие.

    Однако отработанное машинное масло сохраняет свои горючие свойства после использования по прямому назначению. Как правило, после замены масла в автомобилях, автосервисы еще платят за утилизацию отработанного масла, поскольку в их сфере его уже никуда не применить.

    Как раз тут можно воспользоваться ситуацией, и обзавестись печью на отработанном масле (ПОМ), и попытаться договориться с автосервисами о бесплатной утилизации отработки.

    Плюсы и минусы печей на отработанном масле

    Итак, как и любая печь, ПОМ имеет как свои преимущества, так и недостатки. И мы сейчас о них расскажем.

    Плюсы ПОМ

    1. Первый и несомненный плюс – бесплатное, или очень дешевое топливо (тут уж как повезет). Порой в автосервисах или автопарках, в том числе и парках сельскохозяйственных машин, просто рады таким людям, которые забирают у них отработку. Ведь утилизация стоит денег.
    2. Отработанное машинное масло горит хорошо, выделяет много тепла, и при этом вредные выбросы в атмосферу незначительны.
    3. Печи на отработке можно использовать при приготовлении пищи, то есть, как плиту, а можно и в качестве котла отопления.
    4. Печи довольно небольших размеров, что кстати при установке в небольшое помещение. КПД у печей на отработанном масле очень высокий – 90% и выше, и это действительно рекордный показатель.

    Минусы печей на отработанном масле

    На самом деле, ПОМ имеет один недостаток, это то, что пачкает поверхность и имеет не очень приятный запах. Впрочем, это не существенный минус, остальные мелкие недостатки такие же, какие свойственны другим печам на разном топливе.

    Устройство печи на отработанном масле

    Конструкция ПОМ не совсем типична для других видов печей, и состоит из 4 основных элементов:

    1. Топливный бак (ёмкость). Это состоящая из двух частей ёмкость, первая – основание, герметичная чаша, вторая – крышка с бортом, шириной до 30% от ширины борта чаши. В крышке по центру большое отверстие под инжектор, и малое с боку – контрольное, заправочное и для подачи первичного воздуха.
    2. Камера сгорания или инжектор. Это стальная труба с перфорированными стенками, которая устанавливается в топливный бак.
    3. Теплообменник. Располагается над инжектором, представляет из себя шайба подобную ёмкость. Там концентрируется нагретый газ. На верхняя поверхность теплообменника – по сути варочная панель, на которую можно ставить чайник или сковороду. При необходимости теплообменник модернизируется, например, для отопления дома, гаража или мастерской.
    4. Дымоход. Труба дымохода создает необходимую тягу из-за перепада температур. Труба, для эффективной тяги, должна иметь длину не менее 3,5 метра.

    Печи, работающие на отработанном масле можно купить – и это будет самым правильным решением, либо сделать своими руками. Обзор заводских ПОМ – здесь, как сделать печь на отработанном масле своими руками – здесь.

    Кроме того, можно переделать обычную дровяную печь в ПОМ, для этого нужен своеобразный адаптер – топливный бак и инжектор.

    Что надо знать, эксплуатируя ПОМ

    1. Перед включением проверяйте тягу, это можно сделать при помощи зажженной спички. Если пламя спички, поднесенной к инжектору, затягивает внутрь, то тяга есть, все нормально. Если пламя выталкивает наружу или никак не реагирует, то затапливать печь нельзя.
    2. Масло перед заправкой не надо взбалтывать – возможно, в составе есть вода, и отстоявшись, она опустится на дно. Вода, попавшая в бак, будет способствовать разбрызгиванию масла через форсунки.
    3. Топливный бак нельзя заполнять под завязку, лучший уровень – ¾ бака.
    4. Пожароопасность достаточно высокая – как-никак это открытый огонь. Поэтому для установки тщательно подбирайте помещение, а рядом держите песок и исправный огнетушитель.

    Печи на отработанном масле ВИДЕО

    Особенности обустройства отопления на отработанном масле с помощью печек и котлов

    Любой рачительный хозяин стремится сократить затраты, расходуемые на организацию обогрева жилых и подсобных помещений. Добиться этой цели возможно, устроив отопление на отработанном масле своими руками путем установки специальных печей и котлов. Этот вариант обогрева помещений выгоден только в том случае, если есть доступ к бесплатному отработанному маслу. Данное сырье скапливается на станциях технического обслуживания, ремонтных мастерских, восстанавливающих работоспособность маслосодержащих устройств, и других предприятиях, сталкивающихся с проблемой утилизации отходов подобного рода.

    Устройство самодельной печки на отработке

    В данном видеоролике представлена конструкция печи, способной работать и на отработке, и на дровах, и на опилках.

    Печь, работающая на отработанном масле, представляет собой две емкости, соединенные между собой трубой. В конструкции входит также дымоход, по которому отводятся в атмосферу продукты горения. Для изготовления емкостей берется металл, толщина листов которого составляет 4 мм. Из 6-миллиметрового стального листа вырезается верхняя крышка второй емкости. Это делается для того, чтобы предотвратить ее быстрое прогорание, увеличив тем самым срок службы всей отопительной конструкции.

    Диаметр соединительной трубы должен составлять не менее 100 мм, а длина превосходит его величину в 4 раза. По всей площади боковой поверхности соединительной трубы просверливают отверстия диаметром 9 мм в количестве 48 штук. Их можно расположить в шесть рядов по 8 штук в каждом.

    Подробный чертеж самодельной печи, работающей на отработанном масле (отработке), с точными измерениями каждой отдельно взятой детали конструкции

    Читайте также:
    Печь на дровах для гаража Воздушное отопление от печи на дровах

    Дымоходную трубу, изготовленную из жаростойкого стального листа, располагают над верхней емкостью. Верхнюю часть дымохода можно выполнить из оцинковки, жести, керамики, так как там газы имеют более низкую температуру. Минимально возможная высота дымоходной трубы составляет 4 метра, а максимальное значение этого параметра может доходить до 7 метров.

    Лучшую теплоотдачу обеспечивает дымоотводящая труба, выполненная под наклоном. Однако конечный участок такой трубы все-таки делают вертикальным, что позволяет исключить задувание ветра. Для защиты дымохода от попадания дождевой воды и снега сооружается зонтик или козырек. При сборке дымоходной трубы предусмотрите возможность ее разборки для периодического очищения стенок от осевшей копоти и сажи.

    Ножки в количестве четырех штук изготавливают для самодельной печки на отработке из металлических уголков, обеспечивающих ее устойчивое положение

    К нижней части емкости приваривают ножки, выполненные из металлического уголка или отрезков труб. Затем на данную емкость надевается крышка, в которой заранее предусматривается наличие отверстия для заливки масла и попадания воздуха. Крышка должна плотно прилегать, не образуя с емкостью ни малейшего зазора. К крышке приваривается соединительная труба, а к ней – верхняя емкость. Дымоход подсоединяется ко второй емкости в предназначенном для этого месте.

    Отверстие в крышке снабжается легко закрывающейся заслонкой, с помощью которой регулируют величину зазора, влияющего на мощность горения. Данная заслонка позволяет также уменьшать выделение копоти из дымохода.

    Отверстие, расположенное в нижней емкости, для заливки отработанного масла используется и для розжига печки, а также для регулирования силы тяги

    Соорудить такую самодельную печку, работающую на отработке, совсем несложно. Небольшие габариты позволяют ее легко перевозить, например, с гаража на дачу для обогрева теплицы. Простая конструкция обеспечивает нагрев воздуха на выходе из отверстий, предусмотренных в соединительной трубе, до температуры в 90-95 градусов. С помощью такой печки поднять температуру в отапливаемом помещении до комфортного значения можно очень быстро.

    Выбор места для установки

    Самодельную печь устанавливают таким образом, чтобы вокруг нее оставалось свободное пространство со всех сторон. В период эксплуатации стенки отопительной конструкции сильно нагреваются, накаляясь докрасна, поэтому рядом с печью не должно быть предметов, способствующих возникновению пожара. Нельзя оставлять около печки ветошь или другие материалы, могущие воспламениться. Конструкция устанавливается на ровное прочное основание, которое обеспечивает ее устойчивость.

    Особенности розжига печи

    Вот, что нужно помнить:

    • Непосредственно перед розжигом печи проводится осмотр дымохода и нижней емкости на предмет случайного попадания воды.
    • После этого через отверстие в крышке заливается 2-3 литра отработанного масла.
    • Поджигается масло с помощью зажженного фитиля, скрученного из ветоши и промасленного, который просовывается в емкость через отверстие.
    • Для разгорания масла требуется от одной до пяти минут. Увеличить скорость этого процесса можно путем добавления в отработку небольшого количества керосина (полстакана).
    • Отверстие, обеспечивающее тягу, оставляют приоткрытым на 1-2 см. При необходимости зазор немного уменьшают или, наоборот, увеличивают.

    На данном видео показан процесс розжига самодельной печки, установленной в гараже.

    Правила безопасной эксплуатации

    Запрещается использование вместо отработанного масла бензина, ацетона и иных легковоспламеняющихся веществ. При обогреве гаража следите за тем, чтобы рядом с разожженной печью не было канистр с данными веществами. В любом из этих случаев взрыв неизбежен.

    Нежелательно и попадание в емкость с маслом воды, так как это повлечет выброс пламени. Представить последствия легко, так как все видели, что происходит, когда капельки воды попадают на раскаленное масло в сковороде. При воспламенении печи использовать для тушения огня воду нельзя, только огнетушитель, который должен быть в помещении.

    Модель печки для отопления больших помещений работает на отработанном масле, поступающем из бака в емкость через кран

    При работающей печке должны быть открыты вентиляционные отверстия. Не завешивайте их ничем и не закладывайте какими-либо предметами, чтобы не допустить увеличения концентрации в воздухе угарного газа выше предельно допустимых значений, приводящих к отравлению.

    Возможные усовершенствования конструкции

    Вот, что можно сделать вдобавок к обычной печке:

    • Используя вентилятор, можно сделать печь с наддувом. Вентилятор устанавливают таким образом, чтобы потоки воздуха обдували всю конструкцию самодельной печки. При этом удается увеличить активность процесса горения, а также скорость теплообмена в отапливаемом помещении.
    • Дымоходную трубу можно совместить с кирпичной кладкой, обеспечив тем самым лучший прогрев помещения. Нагретый кирпич остывает дольше, чем железо, поэтому тепло в помещении будет сохраняться дольше.
    • Еще один вариант усовершенствования конструкции заключается в установке бака с водой, который соединяется трубопроводом с отопительными приборами (радиаторами), обеспечивающими обогрев помещения.
    • Верхнюю раскаленную поверхность емкости можно использовать для кипячения воды и приготовления пищи.

    Изготовление котлов на отработанном масле

    Котлы являются более сложными по конструкции устройствами, способными работать на отработанном масле. Их можно собрать по чертежам своими руками, но в целях безопасности лучше купить заводские изделия. По принципу работы данное отопительное оборудование схоже с котлами, работающими на дизельном топливе.

    При проектировании отопительного котла учитывают размеры помещения, которое планируется обогревать с помощью данного оборудования. Имеет значение и высота потолков. Если предполагается организовать помимо отопления еще и горячее водоснабжение, то устанавливаются двухконтурные водогрейные котлы, которые также работают на отработанном, вторично используемом, масле. Возможно использование для этих целей и одноконтурных котлов, совмещенных с бойлером.

    Схема водогрейного котла, работающего на отработанном, вторично используемом моторном масле или мазуте. Размеры всех деталей указаны в сантиметрах

    Как видите, организовать отопление на отработанном масле своими руками можно как с помощью самодельных устройств, так и с помощью заводских моделей. Использование последних гарантирует безопасность их эксплуатации, так как при сборке соблюдаются все технологические требования.

    Рейтинг
    ( Пока оценок нет )
    Понравилась статья? Поделиться с друзьями:
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
