Насос для опрессовки – как выбрать и провести испытания

Опрессовочный насос – виды, назначение, принцип работы

Опрессовочный насос — специальный профессиональный инструмент, который предназначен для проверки под давлением гидравлических систем трубопроводов и резервуаров, при изготовлении напорных резервуаров, котлостроении на герметичность.

Насос для опрессовки системы позволяет проверить герметичен ли трубопровод, определить аварийное место в гидравлике для устранения неполадки, сравнить рабочее давление в трубопроводе с его нормальными показателями. Насосы для опрессовки используются в виде перекачивающих станций.

Принцип действия опрессовочного насоса

Насосы опрессовочные имеют простой принцип действия, работать с их помощью легко, но необходимо соблюдать определенные правила безопасности, осторожности и аккуратности. Необходимо собрать систему водоснабжения, трубопровода и максимально заполнить ее жидкостью. Это необходимо чтобы в системе было как можно меньше воздуха, который мешает опрессовке труб.

После этого, как проведены эти операции, к системе подключают насос для опрессовки и наполняют избыточным давлением. Подаваемое давление может превышать нормальные значения в два или в три раза. Стоит применить осторожность при данных операциях, чтобы не навредить трубопроводам. Чтобы не перекачивать давление в опрессовщиках устанавливаются ограничители.

При достижении нужных показателей в системе трубопроводов, необходимо следить за накаченным давлением на манометре. Все считается исправным, если в течении некоторого времени давление не падает. Если произошла утечка, необходимо определить это место и ликвидировать аварию. После этого необходимо провести повторную диагностику.

Виды опрессовщиков и характеристики

Все насосы для опрессовки можно разделить по принципу действия на:

  • мембранные;
  • пластинчато-роторные;
  • поршневые агрегаты.

Опрессовщики выпускают с ручным или электрическим приводом. Они отличаются не только конструкционным устройством, но и принципом работы. Опрессовочные насосы ручные оснащены специальной рукояткой, которая предназначена для нагнетания давления.

Такие простенькие устройства для опрессовки можно использовать в бытовых условиях. Применение электрических насосов помогает облегчить участь пользователя, если сравнивать с ручными, но имеют недостаток. Для их использования требуется электрическая сеть 220 В.

Ручной насос для опрессовки

Ручным опрессовщиком является компактный набор, который используется для проверки системы на герметичность ручным не автоматизированным способом. Жесткие рычаг для нагнетания служит еще для транспортировки. Рабочими жидкостями для ручного опрессовщика являются вода, масло и антифриз. В стандартную его компоновку входят манометр, бак и шланг.

Для безопасности оператора, производители покрывают шланг армированной оплеткой. У таких устройств рабочее давление не превышает 500 атмосфер. Маленькие ручные опрессовщики можно использовать для опрессовки и проверки на герметичность небольших трубопроводов, водопроводных и отопительных систем, масляных и охладительных установках.

Промышленные ручные опрессовщики используются для проверки, испытания и опрессовки механизмов, трубопроводов, машин и котлов.

В таких случаях делают проверку на герметичность в три этапа:

  1. Заполнение испытуемого объекта простым насосом.
  2. Выполнение высокого давления при помощи опрессовщика.
  3. Контроль давления в системе с помощью манометра.

Низкая производительность ручных насосов, в сравнении с электрическими, обусловлена применением физической силы оператора.

Преимущества ручного опрессовщика:

  • Нет зависимости от электросети;
  • Небольшой вес, позволяющий легкую и комфортную транспортировку;
  • Ценовой диапазон отличается от электронасосов и более доступен;
  • Простота в эксплуатации при довольно сильном давлении.

Опрессовочный насос ROTHENBERGER RP 50/ RP 50 INOX (видео)

Электрический опрессовщик

Электрическим опрессовщиком является электрический насос или насосная установка, который используется для проверки системы на герметичность нагнетаемым давлением при помощи электрического привода. Такой электронасос применяют для испытания масляных и водяных систем.

Для таких насосов рабочей средой является вода и масло. Электрические опрессовочные установки служат не только как опрессовщики, но и могут использовать в виде насосов для заполнения водяной, масляной или антифризовой системы. Такие опрессовщики лучше использовать стационарно, не перемещая с места на место при регулярной диагностике оборудования или системы.

Основные преимущества перед ручными насосами для опрессовки труб:

  1. Высокая производительность за счет работы от сети.
  2. Экономия сил и времени у оператора.
  3. Стабильная и постоянная работа, уменьшающая ошибки человеческого фактора.

Все современные опрессовочные электронасосы изготавливаются самовсасывающими. Для их подпитки необходимо погрузить переносной шланг в перекачиваемую жидкость.

Выбор опрессовочного насоса

При большом выборе опрессовочных установок приходится выбирать между электрическими и ручными. Этот выбор зависит от двух факторов:

  1. Как часто выполняется опрессовка системы.
  2. Объем системы, которую требуется опрессовать.

Хоть ручной насос компактный и не требователен в эксплуатации, дешевле, но справляется с поставленными задачами дольше электрического насоса. Применять ручные опрессовщики для высокоэтажных домов нецелесообразно, и после использования таких приспособлений в течении нескольких дней от них отказываются в пользу электрических. Работа с маленьким опрессовщиком замедляет весь процесс, так как он не справляется с заполнением всей системы, и это влияет на весь исход и результаты.

Читайте также:
Футорка — что это такое, виды, особенности и применение

Выбирать устройства для опрессовки необходимо исходя из тестируемых объемов. Ведь для малых трубопроводов и домашней системы подойдет малый нагнетатель, прокачивающий через себя от двух до трех литров в минуту, а для опрессовке теплотрасс, коллекторов и других больших объектов нужно использовать циркуляционные насосы, которые отвечают за движение жидкости в системе.

Рекомендации по использованию опрессовочных устройств

Перед включением в работу проверяется работоспособность всех компонентов насоса. Тщательно и с особым вниманием необходимо проверить на герметичность шланги, резервуар и систему управления. Для уточнения, можно ли использовать опрессовочный аппарат на конкретном участке, проверяется и оцениваются его рабочие параметры. Чтобы получать максимально точные показания испытаний, производится калибровка измерительных приборов.

Не смотря на свои преимущества, в виде большого запаса мощности и совместимости с большими размерами трубопроводов, у электрического опрессовщика случаются погрешности в точности измерений в сравнении с ручными агрегатами. Несмотря на все нюансы, опрессовочные агрегаты должны быть всегда проверены и подготовленными к испытаниям. Температурная среда очень важна для работы этих устройств. Например, некоторые модели рекомендуется использовать при температуре воздуха от 5°С до 40°С.

Популярные производители опрессовочных установок

В настоящее время на рынке опрессовщики представлены различными моделями, которые отличаются между собой спецификой работы и характеристиками. Самыми популярными из всех марок представленных на рынке являются:

  • Сатурн;
  • Rothenberger;
  • TiM WM;
  • REKON;
  • Voll;
  • Калибр.

Опрессовщики торговой марки Сатурн представлены следующими моделями:

  • Насос для опрессовки Сатурн НИЭ-3-60;
  • Насос для опрессовки Сатурн НИЭ-6-60.
Единицы измерения Сатурн НИЭ-3-60 Сатурн НИЭ-6-60
Мощность кВт 250 400
Подача л/мин 3 6
Давление бар. До 60
Масса, кг. 10 16
Соединение R 1/2″
Питание В 220 В, 50Гц
Страна изготовитель Россия
  • Насос для опрессовки Сатурн НИР-60;
Объем резервуара 12 л
Подача мл/такт ок. 45
Давление бар. До 60
Масса, кг. 7
Соединение R 1/2″
Страна изготовитель Россия
  • Насос для опрессовки Сатурн НИР-25;
Объем резервуара 5 л
Подача мл/такт ок. 20
Давление бар. До 25
Масса, кг. 2
Соединение R 1/2″
Страна изготовитель Россия
  • Насос для опрессовки Сатурн НИР-50.
Объем резервуара 10
Подача мл/такт ок. 45
Давление бар. До 50
Масса, кг. 9
Соединение R 1/2″
Страна изготовитель Россия

Опрессовщики фирмы Rothenberger (Ротенбергер) представлены следующими моделями:

  • ручной опрессовочный насос RP 30;
  • опрессовочный насос TP 25;
  • опрессовщик РП 50-S / РП 50-S INOX;
  • электрический опрессовочный насос РП PRO III.

Насос опрессовочный RP 30 предназначен для испытания повышенным давлением от 0 до 30 бар на герметичность малых трубопроводных систем в системах отопления, водоснабжения и прочее в стесненных условиях. RP 30 Rothenberger оснащен резервуаром на 4,5 литров, точен в измерениях и прост в эксплуатации.

Насос опрессовочный РП 50-S / РП 50-S INOX предназначен для испытания повышенным давлением до 60 бар, что позволяет проводить измерения в более крупных системах водоснабжения и резервуарах. Имеет резервуар для жидкости на 12 литров.

Электрический опрессовочный насос Rothenberger РП PRO III предназначен для автоматического заполнения и проверки коммуникационных систем и трубопроводов любой сложности давлением до 40 бар. Предназначен для использования с водой или маслом.

Ручной опрессовочный насос TiM WM 50 предназначен для испытания повышенным давлением до 60 бар на герметичность водопроводных, канализационных, отопительных систем, трубопроводов и резервуаров. Оснащен резервуаром на 12 литров.

Исходя из множества данных о производителях и моделях об опрессовщиках, каждый потребитель должен выбирать товар исходя из требуемых параметров и цены.

Лучшие опрессовщики на 2021 год

В соответствии с правилами безопасной эксплуатации трубопроводов, котлов, сосудов, при строительстве, монтаже и ремонте трубопроводов и сантехники, требуется провести испытание всей системы или ее отдельных элементов на прочность и плотность. Испытания производятся водой, под давлением в полтора раза больше рабочего. Для проведения подобных операций разработаны специальные опрессовочные насосы, или опрессовщики. Редакция сайта «Янашла» предлагает обзор «Лучшие опрессовщики на 2021 год», составленный по отзывам покупателей и оценкам экспертов.

Какие бывают опрессовщики

Различают два основных типа: ручные и электрические. Рассмотрим каждый вид более детально.

Ручные

Компактные и легкие станции с резервуаром, поршневой помпой, манометром и обратным клапаном. Имеют массу положительных качеств:

  1. Не нуждаются в подключении к электросети, т.е. могут эксплуатироваться хоть в чистом поле.
  2. Имеют весьма компактные размеры и небольшой вес. Один работник легко справляется с доставкой агрегата к месту испытаний и установкой его в рабочее положение.
  3. Устройство простое и надежное. Эксплуатация не требует специальных навыков и может быть доверена новичкам.
  4. Стоит недорого, как при покупке, так и при обслуживании.
Читайте также:
Погодозависимые системы отопления в доме

Недостатком устройств этого типа является необходимость приложения физических усилий при проведении испытаний. Вода закачивается в сеть или емкость вручную. Примерно так, как когда-то качали воду из уличных водоразборных колонок.

Несмотря на свою простоту, ручные опрессовщики способны нагнетать в трубопроводе давление до 60 бар. Для того чтобы опрессовать отопительную или водопроводную сеть это даже много. Конструкция крайне проста. На верхнем обрезе небольшого металлического резервуара смонтирован поршневая помпа с всасывающим и нагнетательным патрубками, обратным клапаном и показывающим манометром. Объем резервуара обычно составляет 10-12 литров.

Кроме опрессовки трубопроводов и емкостей, с помощью ручных опрессовщиков легко производится настройка и проверка срабатывания предохранительных клапанов.

Электрические

Производительность опрессовщиков с электроприводом многократно превышает тот же параметр ручных моделей. Минимальное давление, которое они могут нагнетать, начинается с 60 бар.

На заметку! На техническом языке давление, как характеристику насоса, иногда обозначают словами «напор» или «высота водяного столба». Один бар равен 10 метрам водяного столба.

Для испытаний подводящих трубопроводов и емкостей гидравлического оборудования применяются аппараты, обеспечивающие напор до 500 бар. Самовсасывающим агрегатам, каковыми в большинстве случаев являются электроопрессовщики, нет необходимости заливать воду во всасывающий патрубок. Они способны поднять воду из резервуара, если расположены не высоте не более одного метра над ним.

В отличие от ручных аналогов, электроопрессовщики могут, при необходимости, подкачивать воду в испытуемую сеть. В замкнутых контурах отопительных и технологических трубопроводов электрический опрессовочный насос может использоваться для поддержания напора в автоматическом режиме. Для этого его врезают в схему, в комплекте с накопительным баками и сбросными клапанами и датчиками. Такие установки называются «Элькомат» или «Гигамат» (на фото), в зависимости от мощности.

Кроме основного назначения, электроопрессовщики могут использоваться в качестве минимоек. При наличии подходящих насадок, с ними легко мыть машины, окна, очищать от мха и грязи шиферные кровли и т.п.

К достоинствам электроопрессовщика следует отнести следующие его характеристики:

  • высокопроизводительный;
  • высоконапорный;
  • работает в автоматическом режиме;
  • с функцией минимойки;
  • обладает компактными размерами и относительно малым весом.

Имеются и свои минусы:

  • привязан к электросети;
  • дорого стоит;
  • обслуживание обходится недешево.

Электрический опрессовочный насос стоит значительно дороже ручного. Нет смысла приобретать его для домашнего употребления. Это профессиональное оборудование.

Как производятся гидравлические испытания трубопроводов

Прежде чем рассматривать критерии выбора, следует уяснить для себя алгоритм испытаний трубопроводов и емкостей на прочность и плотность.

Приступая к испытаниям, сначала следует удостовериться, что монтаж трубопровода закончен полностью. В домашних условиях (в загородном доме или на даче) это производится визуальным осмотром смонтированной сети. Проверяется отсутствие разрывов, наличие запорной арматуры, заглушек и т.д.
На производстве и в строительстве, монтажная организация готовит акт передачи смонтированного трубопровода или сосуда к испытаниям. Представители подрядчика и заказчика проверяют соответствие монтажа проекту и скрепляют акт подписями.

Перед испытаниями система или сосуд полностью заполняются водой.

Важно! Необходимо заполнить трубопровод водой так, чтобы вытеснить из трубопровода весь воздух без остатка.

В отличие от воды, воздух легко сжимается и существенно затрудняет процесс гидравлических испытаний и эксплуатации замкнутых контуров. Для его удаления в самой верхней точке трубопровода монтируются краны или вентили для сброса воздуха (воздушники). Вода подается в сеть с малым напором, поднимается снизу-вверх, выдавливая воздух через открытые воздушники. Как только из них польется вода без пузырьков воздуха, их закрывают. Система заполнена. Можно приступать к испытаниям.

Опрессовщик присоединяется к трубопроводу резинотканевым рукавом. В резервуар ручной станции заливают воду (10-12 литров). Электрических самовсасывающий аппарат располагают рядом с резервуаром с водой и опускают туда всасывающий рукав с фильтром. Ручной помпой закачивают воду из резервуара в заполненную сеть, создавая давление больше рабочего в полтора раза. Контроль осуществляется по встроенному манометру.

При достижении заданного параметра, объект осматривается в течение определенного времени (регламентируется правилами), на предмет утечек. При этом обращается внимание на состояние сварочных швов, резьбовых и фланцевых соединений. Одновременно контролируются показания манометра. Если стрелка манометра нее показывает снижение напора, испытания признаются успешными, с составлением соответствующего акта.

Как выбрать опрессовщик

Производительность

Критерии выбора подобного оборудования просты и немногочисленны. Прежде всего следует определиться с требуемой производительностью агрегата. Для испытания секции радиатора или трубопровода в небольшом загородном доме, достаточно приобрести ручной опрессовщик.

Читайте также:
Как сделать регистры отопления своими руками?

При испытании малообъемных инженерных сетей или сосудов в промышленности и коммунальном хозяйстве также удобнее использовать небольшую ручную станцию. Если предстоит монтаж и испытание промышленных коммуникаций большой протяженности и вместительности, понадобится более производительные установки с электроприводом.

Нагнетаемое давление

Монтируя и обслуживая промышленные трубопроводы большой протяженности и внушительного объема, требуются опрессовочные насосы высокой производительности. Если же испытанию подлежит гидравлическое оборудование, с рабочим давлением 150-200 бар, ручное устройство не справится с задачей. Понадобится электрический опрессовщик повышенной мощности, способный нагнать этот показатель до 500 бар.

Стоимость

Один из важных критериев выбора опрессовщика. Здесь выигрывают ручные агрегаты. Их стоимость в разы ниже, чем у электрических машин. Впрочем, даже небольшие монтажные и ремонтные организации с постоянным доходом в состоянии приобрести электрический агрегат, если намечаются работы на больших объектах солидной протяженности и объема.

Лучшие производители

Выбирая опрессовочный насос, стоит узнать побольше о его производителе. Это, пожалуй, самое важное, на что стоит обратить внимание, после его стоимости и производительности. В погоне за дешевизной можно приобрести аппарат, которого не хватит надолго. Изделие от достойного производителя исправно прослужат хозяину многие годы.

Вот лишь несколько компаний, продукция которых пользуется повышенным спросом у профессионалов и опытных пользователей.

Чешская компания. Основана была в Праге. Производила ручной инструмент, которым добывали серебро в рудниках. Сегодня это один из признанных мировых лидеров в производстве строительной техники. Ассортимент включает в себя ручной, электро и пневмоинструмент практически для всех строительных операций от благоустройства и отделочных работ до монтажа инженерных сетей. Zitrek предлагает, как отдельные модели, так и комплекты оборудования различно назначения. Вся продукция отличается высоким качеством и надежностью.

Интересно! «Zitrek» в переводе с чешского означает «завтра».

Российский производитель инструментов для специальных измерений, таких как, контроль технолитических процессов, эталонные измерения, контроль качества монтажных работ и т.п. Бюджетные и точные приборы Мегеон пользуются повышенным спросом среди инженеров, метрологов, техников. По заказам компании, в разработке продукции принимают участие лучшие специалисты отечественных и зарубежных фирм, прошедшие конкурсный отбор, сертифицированные по европейскому стандарту качества ISO 9000. Готовая продукция проходит проверку и аттестацию на соответствие ГОСТ.

Торговая марка российского производителя. Специализируется в разработке и производстве ручного и электрического инструмента. Популярность моделей «Калибр» объясняется достойным качеством и доступной ценой. Производственные мощности располагаются в Китае. Перед поступлением на российский рынок качество изделий подвергается тщательной проверке. Отзывы и пожелания покупателей внимательно рассматриваются в головном офисе предприятий и учитываются в следующих разработках.

Компания производит профессиональное оборудование и инструмент для работ по монтажу и ремонту трубопроводов различного назначение. Основное производство развернуто в Китайской народной республике, частично, в России. Популярные модели бренда не уступают изделиям известных европейских компаний по качеству, производительности и долговечности, но гораздо более доступны по цене.

Итальянская фирма. С 1975 года занимается производством сантехоборудования. С 1990 года компания приступила к производству резьбонарезного оборудования и монтажного инструмента. Кроме того, на рынке всегда востребованы ее ручные и электрические насосы, трубогибы. Пережив все финансовые кризисы и выдержав жесткую конкуренцию с европейскими и азиатскими производителями, MGF остается одним из мировых лидеров в производстве подобной продукции, благодаря современным методам производства и организации труда.

Производитель из Германии. Специализация – оборудование и инструмент для монтажа и технического обслуживания устройств различного назначения, систем вентиляции и кондиционирования, оборудования для сверления алмазным инструментом. Компания является признанным европейским лидером в этих областях и может поразить своим богатейшим ассортиментом самого взыскательного покупателя.

На заметку! Rothenberger является частью группы компаний Rothenberger AG, в состав которой входят многие известные европейские производители: французский Виракс, Кролл, Рико и Хельмерс из Германии, Супер Эго из Испании.

Российская компания имеет достаточный опыт проектирования, разработки и создания насосов бытового и промышленного назначения, в том числе, дренажных, фекальных, мембранных и центробежных, скважинных и бочковых, счетчиков топлива, ручных и электрических опрессовщиков. Кроме того, компания является официальным дилером трех десятков российских заводов, занятых производством насосов. Но и это еще не все. На производственных базах Ампика в Москве и области небольшие насосные агрегаты принимаются в ремонт.

Корейский производитель инструмента, каким режут и обрабатывают железобетонные конструкции. Причем обработка очень точная, а инструмент имеет алмазные режущие кромки.

На заметку! Компания производит диски, коронки и алмазные канаты, легко режущие железобетон, гранит, мрамор, асфальт и металл.

Производство опрессовочных насосов нельзя назвать основным направлением деятельности фирмы. Тем не менее изделия «Messer» пользуются спросом у профессионалов. Они просты, надежны в эксплуатации и продаются по доступным ценам.

Читайте также:
Попутная система отопления своими руками: схема

Какой фирмы лучше купить опрессовщик, решать покупателю. Перед покупкой желательно выслушать советы и рекомендации опытных пользователей, уточнить технические характеристики и изучить описание устройства. К каждому насосу прилагается пошаговая инструкция. Перед началом работ Ее следует внимательно прочесть. Необходимо уточнить, сколько стоит интересующая вас модель. От этого не в последнюю очередь зависит принятие решения о покупке или отказ от него.

Где купить

В первую очередь, следует рассмотреть вариант приобретения в специализированных магазинах, торгующих строительным и монтажным инструментом. Здесь можно увидеть товар «живьем», осмотреть его со всех сторон и даже опробовать его в действии.

Вариант второй – заказать онлайн в интернет-магазине. Лучше, если это будет проверенный ресурс, чтобы быть уверенным, что поставка не задержится, товар пришлют качественный и в исправном состоянии.

Не помешает посетить официальный сайт изготовителя. На его страницах можно узнать, какие новинки предлагает производитель в текущем году, уточнить их технические характеристики, узнать, чем отличаются недорогие модели от изделий премиум класса. Эти сведения помогут сделать правильный выбор.

Как сделать опрессовщик самостоятельно

Тем, кто по каким-то причинам не может купить тест-насос, несложно сделать его своими руками. Для этого достаточно запастись стареньким домкратом и какой-либо емкостью, в которой придется сделать несколько отверстий, для подачи и сброса воды, и монтажа манометра. Манометр придется покупать, но без него собирать устройство не имеет смысла. Самодельный агрегат получится малопроизводительное и неказистое, но для домашнего употребления вполне подойдет.

Рейтинг качественных опрессовочных насосов

Ручные модели

Тест-насос состоит из резервуара емкостью 10,5 литров, собственно помпы и показывающего манометра. Для присоединения к испытуемой системе предусмотрен резинотканевый рукав с резьбой G ½”. Устройство создает напор 60 бар. Энергично действуя эргономичной рукоятью можно за минуту закачать в систему 61 литр воды. Такова его максимальная производительность. Материал крышки и корпуса – оцинкованный металл. Габариты 160х400х330 мм. Масса без воды – 4,2 кг. По мнению покупателей – отличное приспособление для проведения гидравлических испытаний санитарно-технических систем, технологических коммуникаций, сосудов, теплообменников и т.п. Средняя цена — 4900 рублей.

  • компактный;
  • легкий;
  • производительный;
  • недорогой.

Опрессовочный электрический насос

В чем суть работы опрессовочного насоса

Есть такая операция – опрессовка, при помощи которой происходит испытание таких систем, как отопление, водопровод, канализация при помощи гидравлики. Иногда её используют и для того, что бы проверить газовую систему дома на предмет герметичности. Также обязательной опрессовке подвергается оборудование, которое есть в обязательном перечне, например, газовые баллоны. Эту операцию проводят либо после капитального ремонта зданий, либо при постройке новых зданий при вводе их в эксплуатацию.

Проведение этих работ особой сложностью не отличается, главное, производить все работы согласно порядку, специальным оборудованием и умелым специалистом.

Для проведения этих работ требуется специальное опрессовочное насосное оборудование. Оно бывает ручным и электрическим.

Гидравлическая опрессовка происходит по такому принципу: в сосуды, и оборудование такого же вида, подлежащее по протоколу проверке, трубопроводы разного размера и назначения закачивается жидкость под давлением, размер которого также регламентируется, и проверяется вся система на прочность и герметичность. Давление не должно быть слишком высоким, что бы швы не разошлись.

Для того, что бы регулировать давление, в опрессовочном электрическом насосе стоит обычно датчик-ограничитель, который показывает, какое давление создается в системе. В ручном насосе этого нет, поэтому надеяться нужно только на опыт. Этим и не только электрические опрессовочные насосы имеют преимущество перед ручными насосами.

Закачивают в сосуды или систему или воду (преимущественно) или масло. Для начала жидкость закачивается обыкновенным насосом или же, если есть возможность, испытуемое оборудование подключают к водопроводу. Затем для создания давления подсоединяют опрессовочный насос. Достигнув опредёленного давления, насос отключают, выдерживают положенное время, при этом наблюдаем за тем, как ведёт себя манометр. Если давление стабильное, система прошла проверку, если давление падает, ищут утечку. После устранения течи систему снова проверяют.

Выбираем опрессовочный насос

Есть два вида насосов для проведения этих работ. Это ручной насос, к котором давление повышается ручным способом при помощи рычага. В комплекте у них есть шланги с переходниками, бак для жидкости, манометр. Они недорогие, их легко переносить, но давление создается вручную, а это не очень и легко и требует усилий.

Читайте также:
Подключение полотенцесушителя к стояку: особенности

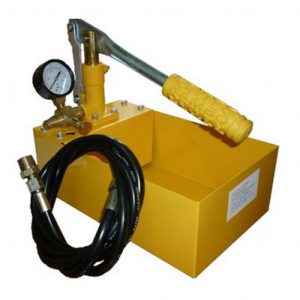

Насос испытательный ручной Сатурн-25 для опрессовки

Если брать электрический насос, он часто бывает на колесах для облегчения передвижения, но выпускают и достаточно лёгкие насосы. Давление создают при помощи электрического насоса, есть датчики ограничения давления, есть различные опции.

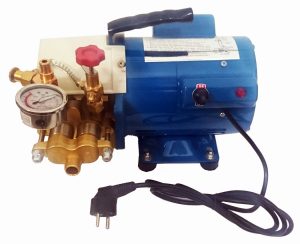

Один из видов опрессовочных насосов

Как недостаток можно назвать цену и обязательное наличие источника электроэнергии, особенно если это касается напряжения 380 В.

Также, что выбрать и купить опрессовочный насос обращаем внимание на принцип действия насосов.

  • Поршневыми.
  • Пластинчато-роторными.
  • Мембранными.

Около 90% насосов опресовочных работают по принципу самовсасывания, то есть достаточно опустить шланг в бак с жидкостью, как жидкость начнет поступать в систему.

Нужно также отметить, что недопустимо применять неочищенную жидкость. Поэтому практически все насосы оснащены фильтрами для тонкой очистки.

Важным фактором для выбора оборудования является то, как часто будете им пользоваться и какие объемы в системе придется заполнять по ходу работ. Например, если у вас небольшая бригада по установке батарей отопления и эта работа в основном, сезонная – насос выбираете небольшой мощности, а если у вас небольшое предприятие, имеющее допуски на проведение работ с сосудами, работающими под давлением и с трубопроводами, насос нужен большей мощности, желательно установленным на тележке.

Наиболее частыми работами стали работы по проверке герметичности отопительной системы в новом доме, систем водоснабжения и канализации. Причем независимо от того, трубы изготовлены из полиэтилена, металлопластика или стальные, каким образом они соединяются – пайкой или резьбой, им нужна проверка на герметичность.

Модели насосов, которое применяются чаще других

Если рассматривать российских производителей, можно отметить электрический опрессовочный насос марки Сатурн НИЭ-3-60, цена на который от 15300 рублей.

Он имеет два клапана для обратного, создает давление до 60 атмосфер, устойчивый к вибрациям манометр и три шланга. При этом он лёгкий, примерно 14 килограмм и работает от сети 220 вольт.

Есть насосы этой компании производительностью 6 и 12 литров за минуту. Это НИЭ 6-60, НИЭ 12-60. Они, естественно, на 30% дороже.

Из совместных российско – китайских или тайваньских предприятий можно отметить Messer, о котором хорошие отзывы покупателей. Его цена от 25000 рублей, производительность 7, 5 литров за минуту, а рабочее давление при испытании 30 бар. В работе очень удобен, что важно для производительности и качества работ.

Неплохой вариант от чешского производителя Zitrek DSY -6-60 , также изготовленный в Китае. По аналогии с Сатурном, производительность 6 литров в минуту, давление 60 бар. Может работать и с горячей водой до 80 градусов. Его цена от 19000 рублей. С меньшей производительностью стоимость от 14000 рублей.

По отзывам можно поставить оценку 4,5 из 5, что очень неплохо.

Из немецких производителей очень многие хвалят такой насос, как Rothenberger RP PRO III. Может легко прокачать стояк в 10 этажном доме, работать им легко и приятно, надежный в работе.

Цена такого оборудования от 48500 рублей, но у него мощность 1300 Вт, а вес 17 кг. Это один из тех насосов, что работают как самовсасыванием, так и нагнетанием. Он производится в Испании по лицензии Германии.

Можно рассмотреть и белорусский вариант насоса из Белоруссии с асинхронным двигателем, производительностью 6 литров в минуту и давлением 60 бар.

Опрессовщик из Белоруссии VOLL V Test 60-6

Его цена от 24500 рублей.

Есть и недорогие опрессовщики от германского производителя, возможно, они изготавливаются в Китае, что не говорит о плохом качестве. Например, марка Great ETR с различной производительностью и ценой от 20000 рублей. Мощность двигателя для полупрофессиональной деятельности неплохая, 400 Вт, лёгкий, 11 кг, с 60 барами.

Опрессовщик Great ETR

Оборудование достаточно работоспособное, хоть и недорогое. Конструкция спускного вентиля и вентиля наполнительного выполнена очень продумано, детали не подвергаются коррозии, тип насоса самовсасывающий.

Более мощный насос ИНСТАН ОСГ 100 ЭП имеет более точные приборы для проверки давления, клапаны имеют защиту от попадания грязной воды. У него испытательное давление достигается порядка 100 бар при производительности 3 литра в минуту. Цена от 17500 рублей.

Если рассматривать более производительное оборудование, например электрические опрессовочные насосы производительностью 10 и более литров в час, их цены намного выше. Например, насосы марки КОМПАКТ, которые работают с напряжением 380 Вольт, имеют производительность от 7 до 13 литров в минуту. Это Компакт – 180 -Электро и Компакт – 250-Электро. Соответственно, напор 180 и 250 атмосфер, цена 104000 и 108600 рублей.

Читайте также:
Как сделать газогенератор своими руками и что для этого нужно?

Есть вариант Компакт-500 –Электро на тележке. Он создает высокое давление, до 500 атмосфер при производительности 15 литров минуту. Его цена от 380 000 рублей.

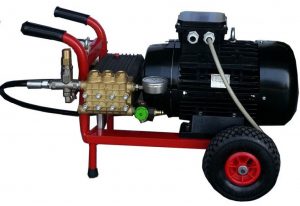

Насос для создания высокого давления Компакт-500 –Электро

Для того, что бы проводить испытания при помощи высокого давления, можно приобрести опрессовщики марки АТОМ –АС. Марки от Atom 12-380B до Atom 17-380B имеют производительность от 12 до 17 литров в минуту. Изготовлена рабочая часть насоса из латуни, напор 120 -150 атмосфер. Мощность насоса 3,8 кВт и соответственно 5, 2 кВт. В его конструкции есть байпас, напряжение в мощных насосах 380 Вольт.

Насос для создания высокого давления Atom 14-380B

Таким образом, в зависимости от назначения можно подобрать нужную модель насоса. Кстати, такие насосы могут использоваться и на автомойках.

Какие насосы выбрать для опрессовки систем отопления?

Обязательным элементом, с применением которого проводятся гидроиспытания трубопроводов и разнообразных емкостей, является насос для опрессовки. В качестве рабочей среды для него может использоваться вода, антифриз для отопительных систем и гидравлическое масло. В конструкции подобного насоса обязательно присутствуют такие элементы, как манометр, задача которого заключается в поддержании требуемого давления, а также шланг, необходимый для подсоединения к испытуемому объекту.

Как работает насос при опрессовке?

Опрессовка представляет собой комплекс мероприятий, состоящих из испытаний и последующей проверки, призванной выявить нарушение герметичности различных трубопроводов, систем, емкостей и механизмов, что достигается за счет создания высокого давления в момент накачивания их жидкостью.

Если опрессовке подвергаются трубы, то ее суть сводится к созданию повышенного давления на заранее выбранном участке трубопровода в целях подтверждения отсутствия утечек, мест, пораженных коррозией, и иных участков, которые могут отразиться на эффективной работе всей системы отопления. Во время выполнения опрессовки воду в трубопровод закачивают при помощи специального оборудования — опрессовочного насоса.

Задуматься о проведении опрессовки следует уже после того, как будут завершены работы по монтажу систем отопления, газоснабжения или иных магистральных и трубопроводных сетей. Это процедура проводится по достаточно простой схеме, однако для получения качественного результата необходимо использовать насосное оборудование, обладающее необходимыми характеристиками, и делать все предельно аккуратно.

Закончив работы по сборке системы, в нее начинают подавать жидкость, стараясь не оставлять незаполненных участков. После этого выполняется подключение опрессовочного оборудования, в задачи которого входит обеспечение «пресса» — создание в системе избыточного давления, значение которого должно превышать рабочий показатель в 2-3 раза.

Решают подобную задачу механические модели опрессовщиков при помощи специальных приспособлений, именуемых ограничителями, задачей которых является предотвращение перекачивания давления в системе. Когда в системе будет создано необходимое давление, дальнейшие действия сводятся к наблюдению за показаниями манометра: при отсутствии изменений можно сделать вывод о том, что ни на одном участке нет утечек, конструкция системы является полностью герметичной и может быть использована для эксплуатации. В случае же уменьшение давления необходимо насторожиться: в этом случае проблема устраняется путем выявления места утечки, ее ликвидации, после чего испытания необходимо провести еще раз.

Виды насосов для опрессовки

Все представленные на сегодняшний день на рынке насосы для пресса трубопроводов могут быть классифицированы на два типа:

  • с ручным приводом;
  • с электрическим приводом.

В зависимости от принципа действия это оборудование бывает следующих типов:

  • поршневое;
  • пластинчато-роторное;
  • мембранное.

Ручные насосы

Из достоинств, которыми обладают механические модели опрессовочного оборудования, следует выделить невысокую цену, а также отсутствие проблем в эксплуатации и транспортировке. Насосы ручные опрессовочные поставляются со всеми необходимыми для проведения процедуры элементами, стандартный набор которых включает бак, шланги и манометр. В то же время следует учитывать их невысокую производительность, из-за чего специалисту приходится прилагать значительные усилия для качественного выполнения этой процедуры с помощью ручных насосов.

Электрические насосы

Несмотря на то что электрические модели опрессовочного оборудования отличаются чрезмерной громоздкостью, главным их достоинствам следует назвать высокую мобильность. С их помощью можно легко создать необходимую нагрузку на объект, подвергаемый опрессовке. В то же время с ними возникают сложности при транспортировке, а также эксплуатация приводит к увеличению расхода электроэнергии.

Основные характеристики опрессовщиков

В большинстве предлагаемых моделей опрессовочного насосного оборудования используется самовсасывающий принцип работы. Иными словами, в процессе эксплуатации они могут всасывать жидкость. Если наблюдается недостаточное количество жидкости у насоса, то для решения этой проблемы достаточно поместить конец засасывающего шланга закачиваемой жидкости. Встречаются отдельные модели насосов для пресса, оснащенные специальным баком, что делает более удобной и легкой процедуру опрессовки.

Читайте также:
Минимум усилий, чтобы дома стало тепло. Автономное газовое отопление

В процессе эксплуатации ручных моделей насосов для опрессовки систем отопления создаваемое давление ограничено уровнем в 500 атмосфер. Помимо традиционной рабочей среды, представленной водой, допускается использовать антифриз и гидравлическое масло. В продаже доступны ручные опрессовщики миниатюрные размеров, основное предназначение которых заключается в оперативном определении уровня давления в системе и герметичности отдельных ее элементов в сантехнических, водопроводных системах, а также масляных или охладительных установках.

При помощи ручных моделей насосов для опрессовки часто проводятся гидравлические испытания с машинами, механизмами, трубопроводами и котлами. Сама процедура по выявлению признаков нарушения герметичности состоит из нескольких этапов:

  • Вначале на испытуемый объект подают воду или иную жидкость при помощи обычного насоса;
  • Далее в работу включается опрессовщик, создающий в системе высокое давление;
  • После этого наблюдают за показаниями манометра либо визуально следят за уровнем давления.

Обязательными элементами конструкции электрических моделей насосных опрессовщиков являются электропривод и выключатель с сигнальной лампой. Помимо большого удобства в работе подобные устройства позволяют выдерживать предельно возможный уровень давления, который способен создать насос.

Как выбрать опрессовочный насос?

Оборудование для опрессовки сегодня востребовано не только в нашей стране, поэтому на рынке можно встретить модели разных марок. Чтобы не ошибиться с выбором предпочтительного варианта насоса, нужно учитывать следующие параметры:

  • Емкость системы, которая подвергается опрессовке;
  • Частота выполнения опрессовки.

Хотя ручные модели и являются менее прихотливыми, имеют упрощенную конструкцию, меньший вес и более низкую цену, все же на создание с их помощью необходимого уровня давления затрачивается больше времени в отличие от насосов, оснащенных электроприводом. По этой причине невыполнимой представляется задача опрессовки с использованием ручных насосов, если в качестве объекта, к примеру, выступает десятиэтажный дом. Эта процедура может проводиться несколько дней, однако, не добившись результата, все равно будет принято решение об установке электрического оборудования.

Каждый опрессовщик имеет различную продолжительность работы и показывает разную точность результатов, что определяется мощностью конкретной модели. Если для проведения процедуры будет использоваться насос, обладающий небольшой мощностью, то на проведение испытания потребуется больше времени, так как придется подождать, пока система будет заполнена водой. В случае наличия утечки он сможет обеспечить не совсем точные результаты испытаний.

По этой причине выбор опрессовочного оборудования должен производиться с учетом размеров системы трубопровода, которую следует планируется подвергать опрессовке. Если процедуру необходимо провести для системы частного дома, то можно ограничиться нагнетателем, возможности которого позволяют прокачивать сквозь себя 2-3 литра в минуту. Если же подобные испытания необходимо провести для теплотрасс, то в качестве опрессовочного оборудования должны применяться циркуляционные насосы, способные обеспечить движение жидкости в системе.

Сферы использования насосов для опрессовки

В большинстве случаев к опрессовочным насосным установкам прибегают в ситуациях, когда возникает необходимость убедиться в целостности отдельных участков или всей сети отопительной, водоснабжающей или сантехнической системы зданий. Наиболее распространенными случаями использования подобного оборудования являются:

  • Сдача в эксплуатацию любой из выше приведённых систем. В структуре системы монтаж полипропиленовых участков выполняется при помощи низкотемпературной пайки, звеньев из полиэтилена и металлопластика – фитингов, а для крепления стальных элементов применяется резьба и сварка. Каждое из этих соединений может стать в процессе эксплуатации местом, где возникает утечка.
  • Чтобы обнаружить участки, имеющие более высокие шансы для возникновения протечки, используют опрессовочный насос, посредством которого в испытуемой системе создается гидравлическое давление, уровень которого должен быть больше максимального рабочего для конкретного объекта. При наличии у труб способности справляться с давлением, уровень которого в 3 раза превосходит их обычный рабочий, на протяжении нескольких часов можно говорить о том, что они будут в состоянии демонстрировать нормальную работу и в обычном режиме достаточно долго.
  • После проведения ремонтных работ. После очередной установки новых элементов трубопровода, например, стояков, труб обязательно перед началом эксплуатации должна быть проведена процедура проверки их в условиях повышенного давления.
  • Периодическая опрессовка всех указанных систем. Целью проведения этой процедуры является оперативное выявление потенциальных проблем, включая и степени износа стальных труб, обладающих низкой устойчивостью к коррозии.
Читайте также:
Виды газовых счетчиков для частного дома, квартиры

Заключение

Опрессовка отопительных систем является важной процедурой, которая позволяет еще на раннем этапе определить потенциально опасные участки, способные в будущем привести к возникновению аварийных ситуаций. Используемые для проведения подобных испытаний насосы позволяют оперативно выявить слабые места и предпринять меры по увеличению прочности конкретных участков трубопровода.

Однако, чтобы конечный результат опрессовки был максимально точным, необходимо грамотно подойти к выбору опрессовочного оборудования. Только при условии, что возможности используемого насосного оборудования будут сопоставимы с объемом испытуемой системы, можно рассчитывать, что результаты проведения этой процедуры окажутся достоверными.

Как выбрать насос для опрессовки?

Для проведения гидроиспытаний трубопроводов и различных емкостей используется специальное оборудование – насос для опрессовки. Рабочая среда может создаваться из различных жидкостей – воды, антифриза для отопительных систем, гидравлического масла. Каждый опрессовочный насос оборудуется манометром, контролирующим создаваемое давление, и шлангом, посредством которого выполняется подсоединение к испытуемому объекту.

Как работает насос при опрессовке

Опрессовка – это процедура испытания и последующей проверки на герметичность и прочность различных трубопроводов, систем, емкостей и механизмов посредством высокого давления, которое создается при их накачивании жидкостью.

Применительно к трубам – так называют создание повышенного давления на отдельном участке трубопровода для выявления утечек, поврежденных коррозией и других потенциально слабых мест. В качестве закачивающего устройства используется опрессовочный насос.

Первый раз опрессовка проводится непосредственно после установки отопительной или других систем газоснабжения и водоснабжения, а также других магистралей и трубопроводов. Принцип действия данного процесса довольно прост, но требует наличия подходящего насоса для опрессовки и соблюдения аккуратности.

Когда вся система собрана воедино, она наполняется жидкостью в максимальном количестве. Затем подключается опрессовщик, который наполняет систему излишним давлением, превышающим рабочую норму в 2-3 раза.

Очень важным условием выполнения опрессовки является соблюдение осторожности, чтобы предотвратить разрушение системы, поскольку этому подвержены любые из испытуемых объектов.

С этой целью в опрессовщиках механического типа встраиваются ограничители, которые не дают перекачивать давление в системе. После того как достигнут достаточно высокий уровень давления, необходимо наблюдать за показаниями манометра: если они не уменьшаются, значит утечки нет, система герметична и может работать. Если давление начинает падать, необходимо найти место утечки, ликвидировать ее и повторить тест.

Опрессовку труб нужно проводить обязательно, чтобы избежать утечки воды, например, на пол. Но в любом случае нужна гидроизоляция деревянного пола, которая защитит дерево от попадания влаги. В случае неправильной обработки и эксплуатации дерево сильно подвержено гниению и рассыханию. Подробнее об устройстве пола в деревянном доме читайте здесь.

Виды насосов для опрессовки

Опрессовщики могут иметь ручной и электрический привод. По принципу действия они разделяются на:

  • Поршневые
  • Пластинчато-роторные
  • Мембранные

Механические насосы для опрессовки имеют более низкую стоимость, они просты в работе и легки в транспортировке. Такие насосы комплектуются всем необходимым для проведения процедуры: баком, шлангами, манометром. Вместе с тем у них низкая производительность, требующая собственных усилий работника.

Электрические насосы для опрессовки тоже мобильные, однако более громоздкие. Они дают хорошую нагрузку на проверяемый объект, но не совсем удобны в транспортировке и расходуют много электроэнергии.

Основные характеристики опрессовщиков

Практически все насосы для опрессовки самовсасывающие, то есть обладают способностью всасывать жидкость. Для подпитки необходимо погрузить всасывающий шланг насоса в закачиваемую жидкость. Для удобства работы и упрощения процесса на некоторых видах опрессовщиков устанавливается специальный бак.

Рабочее давление ручных опрессовочных насосов не превышает 500 атмосфер. Рабочая среда – вода, антифриз, гидравлическое масло. Самые маленькие ручные опрессовщики предназначены для быстрой проверки давления и герметичности трубопроводов и резервуаров в сантехнических, водопроводных системах, масляных или охладительных установках.

Ручные промышленные насосы для опрессовки используются в гидравлических испытаниях машин, механизмов, трубопроводов и котлов. При этом применяется трехэтапная проверка герметичности:

  1. Предварительное заполнение испытуемого объекта обычным насосом
  2. Нагнетание высокого давления опрессовщиком
  3. Осуществление контроля падения давления по показаниям манометра или визуально (по наличию видимых утечек)

Электрические насосы оборудованы удобным электроприводом и включателем с сигнальной лампой. На таких опрессовщиках предусмотрена возможность выставления максимально допустимого давления, развиваемого насосом.

Работа любых опрессовочных насосов на загрязненных жидкостях недопустима. Перед насосом рекомендуется всегда устанавливать фильтр.

Как выбрать опрессовочный насос

Опрессовщики довольно распространенные приборы, которые производятся и распространяются многими известными компаниями. Выбор ручного или электрического насоса зависит от двух факторов:

  • Объема опрессуемой системы
  • Частоты выполнения опрессовки

Ручной насос для опрессовки менее требователен, проще по конструкции, легче и дешевле, но накачивает такое же давление гораздо дольше, чем устройства с электроприводом. Поэтому опрессовать ручным насосом, например, десятиэтажный дом практически нереально. В таких случая через несколько суток накачивания ручной опрессовщик все равно меняют на электрический.

Читайте также:
Система отопления: Преимущества и недостатки системы отопления с естественной циркуляцией

Время работы, как и точность результатов при этом зависит от мощности устройства. Ведь маломощный насос увеличивает время тестирования, поскольку простой опрессовщик труб не может быстро заполнить объемную трубу, а негерметичный стык будет искажать все результаты испытаний.

Поэтому насос для опрессовки необходимо подбирать, руководствуясь габаритами тестируемых трубопроводов: для домашней системы достаточно нагнетателя, который прокачивает сквозь себя 2-3 литра в минуту, а опрессовка теплотрасс требует использования в качестве нагнетателей циркуляционных насосов, отвечающих за движение жидкости в системе.

Сферы использования насосов для опрессовки

Чаще всего насос для опрессовки требуется при проверке герметичности отопительной, водоснабжающей или сантехнической системы зданий. Его применяют:

  • При сдаче в эксплуатацию указанных систем. Полипропиленовые трубы соединяются низкотемпературной пайкой, полиэтиленовые и металлопластиковые – фитингами, стальные – резьбой и сваркой. Любое соединение представляет собой потенциальное место утечки. Для выявления проблемных зон в проверяемой системе опрессовочным насосом создается гидравлическое давление, которое превышает максимальное рабочее для проверяемого объекта. Если трубы нескольких часов выдержат давление, которое в 2-3 раза превышает их рабочее, то при нормальных условиях они смогут работать длительное время
  • После проведения ремонтных работ. Если менялись стояки, трубы или другие элементы системы, то их необходимо также испытать повышенным давлением
  • Периодическая опрессовка всех указанных систем. Применяется для своевременного обнаружения назревающих проблем, в частности, степени износа стальных труб, которые сильно подвержены коррозии

Особое внимание следует уделить опрессовке труб канализации. В самотечной канализационной системе утечки могут быть незначительными и проявляться в виде нескольких капель, повисших на стыке. Они практически незаметны при приемке канализационной сети, но после заполнении трубы стоками на пике водоразбора капли превращаются в небольшой ручеек. А под действием избыточного давления в трубе будут выявлены все проблемные участки.

Канализация в доме должна быть качественно обустроена – это залог комфортной жизни жильцов дома. Схема канализации в частном доме считается простой для понимания даже не специалисту, поэтому её можно смонтировать своими руками.

Схема обустройства канализации в доме предполагает транспортировку отходов в выгребную яму или специальный резервуар – септик. Об устройстве выгребной ямы читайте в этой статье, а о септике – здесь.

Насос для опрессовки – нужное приобретение не только для профессионального пользования, но и для собственников жилья, которые сами заботятся о своем имуществе. Ведь основные коммуникационные системы любого дома нуждаются в систематическом контроле и периодической проверке.

Видео о насосах для опрессовки

Насос для опрессовки трубопроводов

Насос для опрессовки отопления

Опрессовка систем газоснабжения

Рекомендации по укладке инфракрасного теплого пола под ковролин

Постелить плитку в прихожей, ванной или на кухне это хороший и достаточно эстетический вариант. Но для спальни или детской, это напольное покрытие, мягко говоря, не подходит. Не является подходящим вариантом скользкий ламинат и линолеум.

Лучшим решением для этих помещений является ковровое покрытие. В связи с этим возникает актуальный вопрос, можно ли стелить инфракрасный теплый пол под ковролин?

Можно ли класть ИК теплый пол под ковровое покрытие

Среди всех видов теплых полов, инфракрасные самые эффективные. Особенностью устройства является использование ИК излучения. Нагрев температуры в помещении осуществляется не посредством обогрева воздуха, а непосредственного воздействия на окружающие предметы, включая напольное покрытие.

Следовательно, уложить пленочный инфракрасный теплый пол под ковёр является лучшим решением вопроса отопления. К тому же, ИК решение имеет несколько преимуществ, выгодно выделяющих систему обогрева от аналогов на электричестве и воде:

    Исключается деформация ковролина в результате перегрева.

Контроль над равномерным прогревом осуществляется автоматически.

Минимальный расход электроэнергии.

  • Возможность самостоятельного монтажа.
  • Как правильно постелить теплый пол под ковролин

    Рекомендации производителя относительно укладки инфракрасного плёночного тёплого пола под ковролин преследуют несколько основных целей:

      Снизить перерасход электроэнергии.

    Предотвратить распространение ИК лучей в ненужном направлении.

    Исключить вероятность поражения электрическим током.

  • Увеличить пожаробезопасность.
  • Сами по себе инфракрасные полы полностью безопасны в эксплуатации. Грамотный монтаж дополнительно обеспечит длительный срок эксплуатации системой отопления. Работы проходят следующим образом:

      Основание — подойдет любой ровный пол. Единственным важным требованием, которое потребуется неукоснительно соблюдать, является выравнивание основания под ноль. Любые неровности могут привести к потере целостности пленки.

    Читайте также:
    Футорка — что это такое, виды, особенности и применение

    Защитный слой . Инфракрасное напольное отопление будет эффективным только в случае направленного излучения. Для этого на выровненное основание укладывают фольгированную пленку, которая служит экраном.

    Пленочный пол укладывается сверху на экран, таким образом, чтобы контакты подключения были сверху.

    Защитная пленка — предназначена для предотвращения разрыва полов. Армирующее полотно пропускает ИК лучи, но препятствует механическому повреждению.

  • Ковровое покрытие . Ковролин можно уложить сверху ламината или как отдельный материал. В зависимости от выбранного покрытия, потребуется подобрать пленочный пол соответствующей мощности.
  • Меры безопасности при обогреве пола с ковролином

    ИК тёплый пол можно положить под ковер потому, что инфракрасная система отопления является полностью безопасной.

    Чтобы предотвратить угрозу поражения электрическим током и вероятность возгорания, потребуются следующие меры:

      Заземление . Все токопроводящие элементы изолируются с помощью специальной ленты. По периметру пленки проклеивается токоотводящий скотч. Дополнительно заземление подключается к терморегулятору.

    Блок управления . Укладка под ковролин пленочного пола требует установки терморегулятора. Блок управления помогает избежать перегрева и чрезмерного потребления электроэнергии.

  • Автоматика . Полы должны подключаться к отдельной ветке энергоснабжения. Обязательно устанавливаются автоматы, подключенные непосредственно к счетчику. Обязательно устанавливаются УЗО.
  • Монтаж пленочного инфракрасного теплого пола под ковер можно выполнить своими руками. Производитель подробно описывает поэтапную укладку системы отопления.

    На эффективность и технические характеристики влияет грамотный монтаж и точное соблюдение всех рекомендаций. Если существуют сомнения по поводу возможности самостоятельно выполнения работ, лучше всего обратиться за квалифицированной помощью к специалистам.

    Делаем теплый пленочный пол под ковер

    Межсезонье – это довольно неприятное для многих время, поскольку центральное отопление либо еще не включили, или успели отключить, а температура в помещении далека от комфортной и желаемой. Решить эту проблему можно легко использую дополнительный источник тепла – теплые полы. Они медленно, но уверенно занимают лидирующие позиции среди привычных приборов отопления, таких как электрические камины и ветродуйки, постепенно вытесняя их в прошлое.

    На сегодняшний день существует два вида электрических теплых полов: плёночные и кабельные. Их монтаж, как правило, происходит в процессе черновой строительной работы. Но что делать, если хочется теплый пол, а демонтировать плитку или разбирать ламинат нет возможности? Выход из этого один: использование инфракрасного пленочного теплого пола под ковром.

    Для реализации поставленной задачи стоит выполнить ряд работ:

    1) Для сокращения теплопотерь нужно особо тщательно подойти к выбору отражающей подложки. Лучше отдать предпочтение подложкам толщиной 3-4 см, важно чтобы сверху она имела защитное лавсановое покрытие, тем самым являясь нетокопроводящей, а также обладала необходимой теплостойкостью и не плавилась при нагреве. При помощи скотча полосы теплого пола фиксируются к подложке.






    2) Используя специальные зажимы (клипсы, «крокодилы» некоторые фирмы по-разному именуют эти приспособления), к нагревательной пленке фиксируются кабеля, при этом тщательным образом изолируются все контакты, а также глушатся противоположные концы (изоляторы входят в комплектацию с зажимами).


    3) Дополнительно стоит приобрести вилку с розеткой и терморегулятор, желательно с датчиком пола. Датчик пола при помощи скотча фиксируется под нагревательной пленкой на отражающей подложке поближе к розетке.


    4) Все контакты выводятся к терморегулятору, просто вместо привычного подключения кабеля от розетки, подключается вилка, которая будет просто вставляться в розетку, тем самым выполнять грязную работу в виде штробления нет необходимости.



    5) Пленочные полы сверху аккуратно накрываются абсолютно любым ковром, кроме тех, которые имеют резиновое основание (резина не пропускает тепло). Ковер прикрывает все провода. Единственное, монтаж данной системы в ванной комнате строго запрещен в целях безопасности. А также нужно запомнить в каком месте находится датчик пола, чтобы его случайно не раздавить.

    Если правильно рассчитать необходимую квадратуру теплого пола в комнате, то уже в течение 30-40 минут температура в помещении заметно поднимется. При этом пленочный пол желательно оставлять постоянно включенным. За счет терморегулятора с датчиком пола, много потреблять электроэнергии он не будет, так как нагрев температуру до указанной, он отключится.

    Данная система может эксплуатироваться весь зимний период, а с приходом теплых дней достаточно все свернуть и убрать в шкаф, до следующей зимы.

    Рейтинг
    ( Пока оценок нет )
    Понравилась статья? Поделиться с друзьями:
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
