Как установить трехфазный счетчик электроэнергии своими руками

Содержание

Схема подключения электросчетчика, пошаговая фото инструкция

Очень многие считают, что подключение электросчетчика, очень сложная и не простая задача, которая под силу только грамотному, квалифицированному специалисту электрику. На самом деле, все до смешного легко и просто, особенно, если под рукой имеется подробная схема подключения электросчетчика, с пошаговыми фотографиями и комментариями профессионала. В данной статье, изложена именно такая инструкция, в которой детальнейшим образом описана схема подключения электросчетчика. Воспользовавшись ей, самостоятельное подключение не составит для вас никаких трудностей.

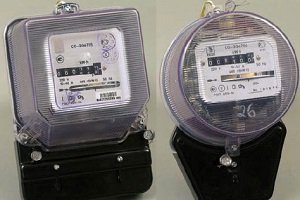

Существуют счетчики различного исполнения:

  • механические и электронные
  • одно тарифные и двух тарифные
  • прямого включения и вторичного (вторичный счетчик подключается в основном в силовых шкафах и щитах, например, на вводе в многоэтажный дом, на подстанциях, там где протекают очень большие токи, он присоединяется к цепи через трансформаторы тока), в быту применяются только счетчики прямого включения

Один из вариантов корпусов для счетчика

Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

  • автоматические выключатели
  • УЗО (устройства защитного отключения)
  • дифференциальные автоматы
  • различные переходные клеммы и нулевые шины
  • ограничители напряжения
  • индикаторы напряжения

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

  • Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
  • Закрепляется на высоте 0,8-1,7 м.
  • Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм² (для однофазной сети это ток 25 А, что сегодня очень мало).
  • Проводники используются изолированные, без скруток и ответвлений.
  • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

  • К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  • К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.
  • Наконечники штыревые

    Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

    При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

    Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

    Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

    Схема подключения однофазного счетчика электроэнергии

    Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

    Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

    Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

    Как подключить трехфазный счетчик

    В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

    Как подключить трехфазный счетчик

    Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

    Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

    Схема подключения трехфазного счетчика

    Трехфазный счетчик электроэнергии: устройство, принцип работы, установка, подключение

    Передача электрической энергии от линий к потребителям может осуществляться как по однофазной схеме, так и трехфазной. Последний вариант применяется для промышленных предприятий, а в последнее время стал особо популярным и среди бытовых потребителей. Для учета израсходованной электрической энергии в таких цепях применяется трехфазный счетчик электроэнергии. В данной статье мы рассмотрим, что представляет собой данный вид прибора учета электроэнергии, и отличительные особенности в его эксплуатации.

    Устройство и принцип работы

    На практике применяются различные трехфазные счетчики электроэнергии, отличающиеся принципом действия:

    • Индукционные – представляют собой набор обмоток тока и напряжения для каждого из фазных проводников, которые приводят в движение алюминиевый диск, вращающийся от воздействия электромагнитных полей.
    • Электронные – осуществляют измерение и подсчет данных без использования подвижных элементов. Основой реализации электронных трехфазных электросчетчиков является система преобразования аналогового сигнала в цифровой.
    • Гибридные – представляют собой переходной этап от индукционных моделей с механическими вращающимися частями к электронным.

    Каждый тип счетчика обладает своими конструктивными особенностями, поэтому в качестве примера рассмотрим обобщенную модель электронного трехфазного прибора учета, как наиболее перспективного.

    Рис. 1. Устройство трехфазного счетчика электроэнергии

    Конструктивно такой счетчик электроэнергии состоит из:

    • Датчиков тока и напряжения, которые предназначены для измерения электрических величин в электрической цепи.
    • Электронного преобразователя – осуществляет вычисление мощности и по всем фазным потребителям. Может быть представлен несколькими отдельными модулями.
    • Микроконтроллера – предназначен для приема счетных импульсов и преобразования сигнала в другие виды.
    • Дисплея – предназначен для отображения величины мощности и других параметров электрической цепи.
    • Блок памяти – присутствует в электронных моделях, позволяет хранить и извлекать нужную информацию о расходах электроэнергии.
    • Блок зажимов – может разделяться на силовые и слаботочные. Первые из них предназначены для включения в трехфазную линию, а вторые для передачи данных по линиям связи.

    Принцип действия трехфазного счетчика электроэнергии заключается в измерении силы тока и разности потенциалов для каждого из фазных проводников посредством датчиков тока и напряжения. Затем и ток, и напряжения по каждому фазному выводу проходит этап перемножения в электронном блоке, у индукционных счетчиков электроэнергии эта процедура осуществлялась посредством воздействия полей обмоток на алюминиевый диск. От электронного блока за вычисленную единицу мощности формируется счетный импульс и передается на микроконтроллер. В зависимости от количества поданных импульсов микроконтроллер вычисляет количество потребленных киловатт-часов.

    Микроконтроллер представляет собой логическую единицу трехфазного счетчика электрической энергии. Он подает команду на дисплей о смене данных по мере транзита мощности через датчики. Вместе с тем микроконтроллер трехфазного электросчетчика может извлекать из блока памяти информацию об израсходованной мощности за определенный период или в определенном тарифе, что особенно актуально для многотарифных счетчиков электроэнергии. Также микроконтроллер может транслировать информацию по каналам связи через систему АСКУЭ на удаленный диспетчерский пункт.

    Отличия от однофазного электросчетчика

    Несмотря на идентичность процессов в обоих типах счетчиков электроэнергии, между ними существует ряд отличий. Трехфазный счетчик электроэнергии отличается от однофазных моделей следующими факторами. Однофазный электросчетчик предназначен для установки в двухпроводные цепи с номинальным напряжением 230В. В то время, как трехфазные счетчики электроэнергии используются в трех и четырехпроводных цепях с номинальным напряжением 230 / 400В.

    Однофазные модели характеризуются относительно малой мощностью подключаемого оборудования – порядка 10 кВт. В сравнении с трехфазными счетчиками электроэнергии, мощность которых практически не ограничена, но будет отличаться способ подключения (прямой, косвенный или полукосвенный).

    Плюсы и минусы

    В сравнении с однофазными моделями трехфазные счетчики электрической энергии обладают рядом весомых преимуществ:

    • Позволяют подключить мощное трехфазное оборудование;
    • При трехфазном питании существенно снижается нагрузка на линию в сравнении с однофазным для одного и того же значения мощности;
    • Современные электронные модели оснащаются функцией разделения дневного и ночного тарифа, что позволяет экономить денежные средства;
    • Посредством трехфазного счетчика электрической энергии можно с таким же успехом подключать однофазную нагрузку.
    • Позволяют контролировать расход электроэнергии, как в трехфазном режиме, так и отдельно для каждой фазной линии.

    К недостаткам трехфазных счетчиков электроэнергии следует отнести более сложную схему подключения и разделение на несколько принципиально отличных вариантов. Поэтому в данном вопросе следует обращаться за помощью к профессиональным электрикам. Также одним из недостатков является использование более высокого номинала напряжения, что создает дополнительную угрозу жизни и здоровью человека, предъявляет более жесткие требования к изоляции линий, цепей, электрооборудования.

    Нюансы установки и схема подключения

    Все трехфазные счетчики электроэнергии условно подразделяются на устанавливаемые в помещении или за его пределами. Поэтому в соответствии с п.5.9 ГОСТ 31818.11-2012 степень защиты подбирается не менее IP51 для помещения и не менее IP54 для наружной установки.

    Высота расположения подбирается таким образом, чтобы съем показаний не создавал лишних трудностей. В соответствии с п.1.5.29 ПУЭ счетчик электрической энергии должен располагаться на высоте от пола в пределах 0,8 – 1,7м.

    Кабель подключения от линии не должен иметь скруток паек и других мест, создающих возможность безучетного потребления электроэнергии.

    Для трехфазных моделей могут применяться различные схемы подключения, рассмотрим более детально каждую из них. Наиболее простым вариантом являет схема прямого включения:

    Рис. 3. Схема прямого подключения трехфазного электросчетчика

    Этот вариант применятся для относительно небольшой нагрузки, которую трехфазный счетчик электрической энергии может пропускать напрямую через собственные цепи. Поэтому фазные проводники вводного кабеля L1, L2, L3 и нейтральный проводник N подсоединяются к соответствующим зажимам, и далее подводятся к нагрузке. Защитный проводник PE используется лишь для заземления корпуса электроприборов.

    Рис. 4. Схема полукосвенного подключения трехфазного электросчетчика

    Схема полукосвенного подключения трехфазного электросчетчика применяется в цепях с большой нагрузкой, но низким напряжением. В отличии от предыдущего варианта, датчики тока подключаются через специальные понижающие трансформаторы ТТ1, ТТ2, ТТ3, а датчики напряжения подключаются к цепи напрямую. В таких схемах актуально использовать испытательную коробку для проведения плановых работ.

    Рис. 5. Схема косвенного подключения трехфазного электросчетчика

    Косвенное подключение актуально для линий высокого напряжения электростанций и подстанций, где и датчики тока трехфазного прибора учета электроэнергии, и датчики напряжения подключаются через понижающие трансформаторы тока ТТ1, ТТ2, ТТ3 и трансформаторы напряжения TN1, TN2, TN3 соответственно.

    Критерии выбора

    При подключении потребителя к линиям электроснабжения важно правильно подобрать трехфазный счетчик электроэнергии. Для этого используют следующие критерии выбора:

    • Допустимые величины тока и напряжения, на которые рассчитан прибор учета электрической энергии.

    Рис. 6. Допустимые величины тока и напряжения электросчетчика

    • Способ подключения (прямой, полукосвенный или косвенный) – выбирается в зависимости от параметров цепи.
    • Допустимый температурный диапазон – определяет возможные рабочие пределы, которые необходимо сопоставить с пиковыми значениями температуры в вашем регионе.
    • Тип трехфазного прибора учета электрической энергии – желательно использовать электронные модели, так как индукционные и гибридные уже устарели и автоматически выводятся энергоснабжающими компаниями.
    • Наличие заводских пломб, поверки и сертификата соответствия.
    Еще по теме:  Вертикальная газовая шашлычница: алгоритм изготовления

    Рис. 7. Наличе пломб и сертификата соответствия на элетросчетчике

    • Способ крепления – на DIN рейку, винтовым соединением или дюбелями.
    • Наличие системы автоматической передачи данных – актуально для линий, на которых применяется АСКУЭ.

    Как снимать показания?

    Если счетчик электроэнергии автоматически передает данные, то снимать показания вам не нужно. Так как они попадают на сервер поставщика электроэнергии автоматически, а с внедрением интеллектуальных систем, вы можете отслеживать показания через интернет приложение.

    Если такая функция в вашем счетчике электроэнергии отсутствует, то вам на дисплее необходимо определить показания мощности, как правило, в кВт*ч. Для этого выпишите цифровое значение до запятой, десятые в расчете израсходованной мощности по электросчетчику не учитываются.

    Как снять показания электросчетчика

    Затем вычтите из полученных данных оплаченный объем электроэнергии за прошлый месяц – это и будет нужная вам величина.

    Если вы используете двухтарифный счетчик электроэнергии, то съем показаний будет отличаться. Более детальную информацию об этом вы можете почерпнуть в соответствующей статье: https://www.asutpp.ru/dvuhtarifnyy-schetchik-elektroenergii.html

    Нюансы эксплуатации

    В ходе эксплуатации важно обеспечивать равномерную загрузку фазных проводников в линии, чтобы избежать перекоса. Поэтому распределение однофазных электроприборов для трехфазного счетчика следует заранее рассчитать.

    Заметьте, в ходе эксплуатации все электронные модели крайне чувствительны к перепадам напряжения и превышению токовой нагрузки. Поэтому такой трехфазный счетчик необходимо защитить от повреждений токами короткого замыкания, для чего со стороны линии и со стороны подключаемых электрических приборов устанавливается защитная аппаратура.

    Важно не допускать воздействия неблагоприятных атмосферных, погодных и других факторов на счетчик электроэнергии, так как это может привести к его выходу со строя или другим нарушениям работоспособности.

    Типовые часто задаваемые вопросы от читателей

    Вот схема подключения установленного у вас электросчетчика:

    Прошу заметить, все схемы подключения обязательно сверяйте с паспортом, установленного у вас прибора учета электроэнергии. Все дело в том, что это материалы официального производителя «Энергомера». Если у вас установлено, все-таки, оборудование другой фирмы, могут быть некоторые отличия, поэтому лучше перепроверьте.

    Также обратите внимание, узел учета электрической энергии находится на балансе управляющей компании, поэтому самостоятельно вы не имеете права менять способ подключения или вносить какие-то коррективы.
    Лучше обратитесь в электроснабжающую организацию с соответствующим заявлением об обнаруженных проблемах в работе узла учета электроэнергии и просьбой принять соответствующие меры. Это их работа, за которую они отвечают, так что лучше не подвергайте себя риску получить штрафные санкции.

    Подключение трехфазного счетчика

    Современные трехфазные счетчики, которые ранее применялись исключительно в производственной сфере, в последнее время нередко используются и в бытовых целях. Объясняется это тем, что владельцы частных домов все чаще предпочитают пользоваться трехфазными электрическими сетями, в которых допускается установка специального силового оборудования (двигателей АД, мощных насосов и тому подобное).

    С общей схемой включения электросчётчика, который устанавливается в силовых линиях, можно ознакомиться на приведённом выше рисунке.

    С другой стороны, подключение трехфазного счетчика к бытовым сетям энергоснабжения объясняется возросшими потребительскими мощностями, которые не могут обеспечить однофазные цепи.

    Но прежде чем пользователь попытается воспользоваться преимуществами этого прибора, ему необходимо основательно разобраться с тем, как правильно подключить 3-х фазный счётчик в действующую электросеть.

    Необходимость в трёхфазном учете

    Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Объясняется это тем, что при указанных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.

    Дополнительная информация. Для обеспечения нормального режима работы многоквартирной сети потребуется электрический кабель с сечением жил порядка 10 мм², монтаж которых практически невозможен в реальных условиях.

    При данных показателях потребления действующими положениями ПУЭ предписывается использование системы энергоснабжения, рассчитанной на 380 Вольт. Учёт расходуемой энергии в этом случае обеспечивается подключением трехфазного электросчетчика непосредственно в питающую цепь.

    Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Благодаря такому подходу, сечение жил подводящего кабеля, к которому подключается вся электросеть, можно будет уменьшить до значения порядка 2,5 мм².

    Зависимость сечения проводников от протекающего по ним тока или от потребляемой нагрузкой мощности представлена в отдельной таблице (смотрите https://elquanta.ru/schetchiki/podklyuchenie-schetchika.html). Понятно, что при уменьшении этого параметра снижается и стоимость всей электропроводки, а также существенно упрощается ее монтаж.

    Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.

    Естественно, что этот способ организации электропитания и учёта в частном доме потребует значительных по величине материальных издержек. Так что всем желающим воспользоваться преимуществами трехфазного подключения необходимо заранее определиться со своими финансовыми возможностями.

    Виды подключения

    В зависимости от способа включения трехфазного прибора различают следующие виды их подсоединения:

    • Так называемое «прямое» или непосредственное;
    • Полукосвенное;
    • Косвенное.

    Первый из них используется в тех случаях, когда ток в каждой из фаз не превышает 100а. При данном подходе подводящие провода подсоединяются непосредственно к контактам прибора.

    В этом случае счетчик прямого включения позволяет реализовать наиболее простое из всех возможных решений, не требующее значительных материальных издержек. В отличие от него два других варианта предполагают использование специальных преобразовательных устройств, позволяющих понизить величину тока в контролируемых цепях.

    Уточняющая информация. Для того чтобы подключить трехфазный счетчик к действующей сети с током в каждой из линий более 100 Ампер потребуются трансформаторы тока (ТТ).

    Рассмотрим различные схемы включения электросчётчика на примере конкретных образцов учётных приборов.

    Прямое

    Этот вид подключения применительно к приборам от фирмы «Энергомера», например, практически ничем не отличается от типовой однофазной схемы включения счётчика. Потребляемый нагрузкой ток проходит в этом случае непосредственно по обмотке прибора, включённого в разрыв питающей цепи.

    Электрическая схема подключения трехфазных счетчиков напрямую выглядит следующим образом (смотрите рисунок, размещённый ниже).

    Важно! Устанавливаемый на объекте трехфазный счетчик может включаться напрямую лишь в том случае, когда рассеиваемая в нагрузке мощность не превышает 60-ти кВт.

    При больших показателях этого параметра действующими нормативами предписывается использование полукосвенного или косвенного включений.

    Полукосвенный и косвенный способы

    При данном способе счетчик электроэнергии во все три фазы включается через специальный понижающий прибор, называемый трансформатором тока. Его применение позволяет организовать процедуру учета в цепях со значительными токами и рассеиваемыми мощностями (схема приводится ниже).

    На представленном выше рисунке Л1 и Л2 – обозначения входов и выходов каждой из трех фаз, а И1 и И2 – соответствующие им измерительные обмотки, которые включаются в разрыв питающих фазных цепей.

    Существенным недостатком данного способа включения является обязательность учёта коэффициента трансформации, влияющего на результаты оценки потреблённой электроэнергии, а также на начисление суммы оплаты. Ещё одним неудобством трансформаторного включения является сложность снятия показаний, которыми правомочны заниматься лишь представители энергетических компаний.

    Трехфазный прибор учёта косвенного и полукосвенного типа в условиях частных загородных хозяйств используется крайне редко. Основная область их применения – высоковольтные линии общепромышленного назначения, с величиной действующего напряжения 6(10) кВ.

    Приборы индукционные

    Порядок работы счетчиков электроэнергии этого класса основывается на вращении рабочего диска под воздействием сформированного измеряемым током переменного э/м поля.

    На размещённом ниже рисунке можно ознакомиться со схематичным представлением простейшего образца типа «Энергомера» (трехфазное изделие работает по тому же принципу).

    На этой схеме 1 означает токовую катушку, через которую протекает нагрузочный ток, создающий в ней соответствующий по величине магнитный поток Фi. Появляющееся при этом поле пронизывает своими силовыми линиями алюминиевый диск и наводит в нем вихревые токи.

    Эти токи формируют другое полевое образование, которое начинает взаимодействовать с полем Фu катушки напряжения (она обозначается как «2»). Взаимодействие двух этих структур вызывает появление импульсного вращающего момента, приводящего в движение алюминиевый диск.

    Последний посредством червячной передачи приводит в движение механический счетный узел 3. Постоянный магнит 4 необходим для формирования тормозящего эффекта, обеспечивающего стабилизацию вращения диска.

    Электронные устройства

    Современный электронный учёт электроэнергии организуется по нескольку иному принципу и позволяет получить ряд преимуществ, основными из которых являются:

    • Высокая точность снятия показаний, существенно превышающая тот же показатель для индукционного прибора;
    • Возможность эксплуатации в многотарифном режиме;
    • Допустимость организации автоматического снятия показаний.

    Трехфазный электронный счётчик работает по принципу подсчёта числа импульсов, вырабатываемых встроенным в него электронным устройством, частота следования которых зависит от величины протекающего тока (его внешний вид приведен ниже).

    Перед тем, как подключить трехфазный счётчик тем или иным способом, обязательно нужно ознакомиться с теми условиями, при которых, согласно действующим нормативам, допускается его монтаж.

    Согласно основным положениям ПУЭ, современные электронные приборы трехфазного класса включают в сеть согласно схемам, которые пригодны и для индукционных приборов. На контактной панели электронного устройства входные и выходные контакты размещены точно таким же образом, как и на всех других типах трехфазных счетчиков.

    Защитные и переходные устройства

    Любой трехфазный счетчик электроэнергии, включаемый в высоковольтные сети через трансформаторы тока, должен быть защищен от перенапряжений, нередко возникающих в линиях энергоснабжения. С этой целью последовательно с ним устанавливаются специальные приборы, позволяющие ограничить напряжения, возникающие в линии в аварийной ситуации. Они встречаются под различными наименованиями, наиболее распространенным из которых является оин.

    Это устройство по своему функциональному назначению напоминает защитный автомат. Но только срабатывает оно не от перегруза по току, а используется как ограничитель напряжения на участке питающей линии, в который включается трехфазный счетчик.

    Ниже приводится схема, согласно которой осуществляется монтаж этого прибора в цепи защищаемого им оборудования.

    Перед тем, как установить трехфазный счетчик в питающую цепь, специалисты советуют воспользоваться ещё одним специальным приспособлением, подключённым к клеммнику самого счётчика.

    Указное изделие, встречающееся под обозначением икк, имеет в своей конструкции ряд перемычек, позволяющих коммутировать подключение удобным для пользователя способом. Внешний вид этого приспособления и схема включения его в цепи питания приводятся на фото ниже.

    Из этого фото видно, что при применении ИКК монтаж и демонтаж прибора учёта любого типа существенно упрощается, что очень удобно при проведении их ремонта, например.

    Дополнительная информация. При необходимости такая панель может использоваться для подключения внешних измерительных приборов.

    Дополнительная установка ИКК осуществляется путём его параллельного подключения к уже имеющейся клеммной колодке.

    В заключительной части обзора отметим, что рассмотренные ранее схемы включения счетчиков выбираются, в зависимости от условий их эксплуатации и характера действующей электрической сети. Для организации правильного их подсоединения важен учёт всех факторов, влияющих на работоспособность конкретного счётного устройства, определяемых не только его классом, но и особенностями механизма снятия показаний.

    Видео

    Что делать если электросчетчик мотает много электроэнергии

    С проблемой, когда счетчик электроэнергии много мотает, приходится сталкиваться, жителям городских квартир и владельцам частной недвижимости. При этом количество потребителей не увеличилось, а интенсивность их эксплуатации осталась на прежнем уровне. Случайность в таких совпадениях исключена, все события имеют причины и технические основания. Чтобы разобраться, почему электросчетчик много мотает, нужно изучить причины этого явления и способы их устранения. Это позволит избежать больших счетов за энергию, которой люди не пользовались.

  • Причины искажения реальных показаний электросчетчика
  • Изменения показаний при попытках воздействия на прибор учета
  • В каких случаях счетчик электроэнергии завышает показания
  • Особенности счетчиков электроэнергии
  • Наиболее частые причины сбоев
  • Что делать при завышенных показаниях
  • Причины искажения реальных показаний электросчетчика

    При замене старого счетчика на новый электронный разница в показаниях может превышать до 20-30%

    Рост потребления электричества может иметь под собой объективные и субъективные предпосылки.

    Условно причины перерасхода можно разбить на следующие группы:

    • Сезонные. К ним относится больший период работы осветительных приборов зимой, больше времени тратится на нагрев холодной воды в бойлере. Стремясь согреться, человек пьет больше чая и набирает горячие ванны. В летнюю жару включаются кондиционеры, чаще запускаются морозильные лари и холодильники.
    • Замена оборудования. Устройства с дисками не реагируют на малые нагрузки. В отличие от них, электронные приборы считают все виды потреблений, которые есть в помещении. Разница может доходить до 20-30%.
    • Качество счетчика. Энергетические компании закупают, как отечественное, так и иностранное оборудование, изготовленное в Китае. Во втором случае потребитель имеет дело с продукцией низкого качества, которая отличается нестабильными параметрами.

    Изменения показаний при попытках воздействия на прибор учета

    Установка магнита на счетчик негативно сказывается на работе устройства

    Когда счетчик электроэнергии много наматывает, причиной этого может быть его неправильная калибровка. Производится она на базе энергетической компании после получения партии продукции или перед ее установкой у потребителей. Неверные значения могут выставляться, случайно по ошибке персонала либо умышленно с целью получения дополнительной прибыли. Это незаконно, но и недоказуемо, так как провести проверку прибора можно только у специалистов поставщика. Самостоятельно срывать пломбу и сдавать прибор учета в независимую лабораторию запрещено.

    В свою очередь частное лицо пытается повернуть ситуацию в свою пользу путем различных вариантов воздействия на счетчик:

    • Установка магнита. Это приспособление не всегда дает желаемый эффект, так как его нужно грамотно установить на корпусе. Кроме этого, если используется подделка, счетчик может намотать вдвое или втрое больше номинала и даже выйти из строя. Все это чревато крупным материальным ущербом.
    • Торможения колеса в индуктивном устройстве. Для этого в его корпусе просверливают тонкое отверстие, в которое вставляется проволока, игла или шило. Перед визитом контролера вставка извлекается, дырка заделывается пластилином и маскируется пылью. Способ действенный, но опасный во всех отношениях.

    Все попытки воздействия на прибор учета являются нарушением заключенного сторонами договора и действующего законодательства. При их выявлении на владельца недвижимости налагается крупный штраф.

    В каких случаях счетчик электроэнергии завышает показания

    Примерная схема мощности различных электроприборов

    Главной особенностью электронных приборов учета является их чувствительность. В отличие от индукционных аналогов они фиксируют работу всех индикаторов, установленных в бытовой технике. Поскольку она не отключается от сети, в месяц может набежать до 50 кВт, даже если в квартире никто не живет.

    Другим фактором, влияющим на рост показаний, являются параметры поставляемой энергии. Калибровка устройств проводится по уровню электричества, которое указано в паспорте изделия.

    Электросчетчик мотает больше, когда меняется один из следующих показателей:

  • Напряжение. Электрическая схема устройства рассчитана на 230 В. Это идеал, который редко соблюдается. В большинстве случаев сигнал варьируется в пределах 180-210 В. Из-за этого потребители активной нагрузки (элементы бойлеров и плит) греют намного хуже, времени уходит больше. Разница в затраченной энергии может быть пятикратной.
  • Частота. Здесь все аналогично напряжению — чем частота выше, тем меньше показания. Однако не всегда — при сильных отклонениях может произойти сбой программного обеспечения, что приводит к погрешностям в подсчетах в большую сторону.
  • Мощность. В квартирах используются приборы, которые в процессе работы производят реактивную мощность, в результате чего часть учтенного электричества поступает обратно в сеть.
  • Современный антимагнитный счетчик — это точный прибор, запрограммированный на определенные показатели. Любые отклонения приводят к сбоям в его работе.

    Особенности счетчиков электроэнергии

    Электронные счетчики электроэнергии

    Еще по теме:  Теплые полы в домах из дерева, варианты теплых полов, монтаж электрических и водяных теплых полов в деревянных домах

    По принципу работы изделия подразделяются на следующие категории:

  • Механические (индукционные). В корпусе установлены катушки тока и напряжения. При прохождении через них тока создается магнитное поле, вращающее диск, посредством шестеренок соединенный с цифровым датчиком. Скорость вращения пропорциональна потребляемой мощности. Достоинство приборов в их надежности и доступной цене. Недостаток в том, что они не фиксируют малое потребление.
  • Электронные. Измеряют параметры проходящего тока напрямую, занося их в память. После чего происходит накручивание датчика. Имеют маленький размер, отличаются высокой точностью и защитой от вмешательства извне. Минусы заключаются в чувствительности к параметрам электричества и дороговизне.
  • Чтобы избежать потерь, энергетические компании проводят масштабные закупки и замену механических устройств на электронные.

    Наиболее частые причины сбоев

    Одна из причин сбоя показаний электросчетчика — износ оборудования

    Наиболее распространенные причины сбоев в показаниях счетчиков следующие:

    • износ оборудования;
    • неправильная разводка, выполненная во вводном щитке;
    • выход из строя некоторых деталей, вследствие воздействия низкого или высокого напряжения;
    • длительная работа с повышенной нагрузкой, что приводит к перегреву и сгоранию некоторых элементов;
    • попытка самостоятельного воздействия на прибор сильным магнитным полем, вызывающим нарушение корректности его схемы.

    Если ни одно из этих событий не происходило, источник проблемы может крыться в производственном браке или воздействии извне.

    Что делать при завышенных показаниях

    При повышении показаний счетчика необходимо проверить электрощиток на предмет незаконных подключений

    Если наблюдается повышение обычных показаний расхода электричества, следует выполнить следующие действия:

    • выключить из сети бытовую технику, которая используется эпизодически;
    • очистить от накипи нагревательные элементы в бойлере и стиральной машине;
    • проверить общий щиток на предмет незаконных подключений;
    • разобрать и осмотреть с той же целью розетки, расположенные на смежных стенах;
    • установить счетчик, учитывающий реактивную мощность.

    Как проверить и что делать если электросчётчик наматывает больше использованного

    Конструкция современных приборов учёта потреблённой электроэнергии достаточно надёжна и обеспечивает их многолетнюю бесперебойную эксплуатацию. Но даже самые надёжные аппараты могут выходить из строя, в результате чего величина показаний начинает значительно искажаться в большую сторону. Рассмотрим способы проверки достоверности отображения показаний электросчётчиками и пути решения указанной проблемы, в случае её возникновения.

    Как проверить, что счётчик мотает больше

    Согласно государственным нормам и требованиям изготовителя, электросчётчики обязаны проходить регулярную поверку специализированной организацией на исправность и правильность учёта данных. Периодичность поверки определяется требованиями изготовителя, отображёнными в паспорте прибора.

    При просроченной поверке показания счётчика признаются недействительными, а счёт за электроэнергию потребителю назначается, исходя из действующих нормативов. Указанная ситуация характерна также для приборов в случае:

    • наличия механических повреждений;
    • повреждения пломбы или невозможности проверки её целостности;
    • отсутствия вывода результатов измерений;
    • превышения допустимой погрешности, согласно установленному классу точности;
    • истечения нормативного срока эксплуатации.

    Но иногда возникает необходимость проведения внеочередной поверки, вызванной следующими обстоятельствами:

    • размеры ежемесячных показаний значительно возросли, без изменения обычного образа жизни и объёма потребления;
    • обратной ситуацией – когда количество измеренных киловатт-часов резко уменьшилось. Не стоит оставлять ситуацию на самотёк, поскольку иначе поставщик примет меры относительно проверки достоверности показаний счётчика. А при выявлении причин, связанных с неисправностью прибора, ответственность ляжет на владельца;
    • объём потребления значительно превысил сравнимое количество киловатт-часов у соседей или знакомых.

    Чтобы проверить в домашних условиях правильность учёта показаний электросчётчика, не требуется обладать знаниями в области электротехники. Методика достаточно проста. Владельцу необходимо выполнить следующие действия:

  • Выключить как можно больше потребляющих устройств, оставив включёнными несколько из тех, точное значение мощности известно.
  • Подсчитать мощность приборов, оставшихся включёнными, суммировав значения. К примеру, если включён холодильник, потребляющий до 2 кВт-ч и две лампы по 0,04 кВт-ч, общий объём показаний в течение часа должен составлять 2,08 кВт-ч.
  • Засечь текущие показания прибора учёта.
  • Отметить значение счётчика, спустя прошедший час времени и отнять от большего значения меньшее.
  • Если полученный расчётным путём результат будет значительно расходиться с фактическим, подсчитанным по показаниям электросчётчика, значит прибор неисправен и требуется принятие мер.

    Причины и решение завышения показаний

    Завышение показаний электросчётчика может быть вызвано следующими причинами:

    • неправильным подключением;
    • самоходом;
    • высокой погрешностью;
    • намагниченностью счётчика;
    • незаконным подключением соседей.

    Рассмотрим детальнее способы проверки каждой из перечисленных причин.

    Неверное подключение

    Важно убедиться, что счётчик подключён правильно. Для этого требуется отыскать схему подключения. Обычно она отображается на крышке клеммного отсека прибора. Также схема приводится в паспорте. Если на самом изделии изображение не удаётся прочитать, а паспортная документация утеряна, схему можно найти в интернете, введя в поисковике марку прибора.

    После того, как схема найдена, необходимо сверить её с фактическим подключением. Фазные и нулевые провода идентифицируются с помощью индикатора в виде отвёртки или более сложного прибора.

    Если выявлено неправильное подключение, необходимо исправить ошибку. Учитывая, что для этого потребуется снятие пломбы контролирующей организации, необходимо подать соответствующую заявку, указав наличие проблемы.

    Самоход

    Чтобы исключить самоход, необходимо:

  • Обесточить все потребители в квартире.
  • Наблюдать за поведением электросчётчика в течение 15 минут.
  • По действующим нормам, в данной ситуации допускается:

    • совершение одного оборота диска у индукционного прибора;
    • разовое срабатывание светового индикатора, отображающего интенсивность расхода энергии.

    Если диск продолжает вращаться, а сигнальная лампа – мигать, необходимо принимать меры.

    Превышение погрешности

    Прибор учёта должен точно подсчитывать фактический расход, в рамках установленной нормативами и паспортом погрешности. Чтобы проверить правильность учёта, необходимо:

    • обеспечить точность замера времени в ходе проверки;
    • подсчитывать расход, оставив включённой технику с точным расходом ресурсов;
    • пользоваться исправными и точными приборами и инструментом.

    Не забывая о необходимости соблюдения мер безопасности, направленных на недопущение поражения электрическим током, следует приступить к проверке:

    • проводится измерение напряжения сети и силы тока, соответственно в вольтах и амперах;
    • после перемножения полученных результатов, рассчитывается величина мощности в кВА;
    • отключается вся техника, чтобы остались только контрольные приборы;
    • с помощью секундомера, засекается время в течение 10 оборотов диска или аналогичного количества сигналов индикатора;
    • рассчитывается продолжительность одного оборота или импульсов делением на 10;
    • определяется число оборотов или импульсных сигналов, составляющее величину передаточного отношения. Эти данные можно узнать из маркировки на панели счётчика или в его паспорте;
    • погрешность подсчитывается расчётным путём.

    Для расчёта используется следующая формула:

    Δ = (Р×t×N/3600 – 1)×100, в которой:

    • Δ – значение погрешности, в процентном выражении;
    • Р – величина мощности, кВт;
    • t – временной интервал одного оборота диска или импульса индикатора;
    • N – передаточное отношение счётчика.

    Если полученное значение погрешности не превышает 10%, прибор работает с нормальной точностью.

    Чтобы обеспечить объективность проведённой проверки, её необходимо повторить, изменяя величину нагрузки и временной интервал испытания. Если используется трёхфазный электросчётчик, процедура проводится трижды, отдельно для каждой фазы.

    Возникновение погрешности может вызываться следующими обстоятельствами:

    • это характерно для электронных приборов, особенно если используется дешёвая модель;
    • пониженным напряжением в сети – кроме возрастания погрешности, это может вызывать сокращение продолжительности эксплуатации потребляющего оборудования.

    Если выяснилось, что погрешность превышает допустимую, необходимо обращаться в управляющую компанию или к поставщику ресурсов.

    Намагниченность

    Неправильные показания могут объясняться постоянным применением магнита с целью намеренного искажения результатов прибора. Если владелец не прибегал к такому незаконному методу, не исключено, что таким способом не пользовался предыдущий владелец, в случае приобретения жилья у другого собственника.

    Чтобы исключить подобное, поставщик устанавливает специальные антимагнитные пломбы, реагирующие на применение магнита следующим образом:

    • изменением цвета;
    • размытым изображением контрольной надписи.

    Также о подобном нарушении может свидетельствовать то, что панель притягивает мелкие металлические предметы – иглы, кнопки и пр.

    Незаконное подключение соседей

    Данная ситуация особенно вероятна при расположении счётчика на лестничной площадке, со свободным доступом посторонних.

    Чтобы исключить такую ситуацию, необходимо изучить подключение электросчётчика, убедившись в отсутствии посторонних проводов. Также можно проверить, как отреагирует прибор на полное отключение всех электрических приборов в квартире.

    Проверку лучше проводить с привлечением инспектора или грамотного электромонтёра. Скрытая под штукатурным слоем проводка может быть выявлена специальным детектором.

    Что делать при искажении показаний

    Если владелец не может определить причину завышения показаний самостоятельно, можно обратиться в специализированную экспертную организацию, заказав проведение независимой экспертизы.

    Эксперты выполнят следующие работы:

    • осмотрят состояние электропроводки и оборудования;
    • испытают и замерят величину сопротивления изоляции;
    • опробуют и проверят суммарную мощность потребляющих приборов;
    • проверят значение погрешности счётчика.

    Результаты работ будут оформлены соответствующим экспертным заключением.

    После точного выявления причины искажения результатов измерений (самостоятельно или с привлечением экспертов), необходимо обратиться к поставщику ресурсов, указав на неправильное отображение показаний электросчётчика.

    После визита представителей Энергосбыта, счётчик снимается и отправляется на внеочередную поверку, с составлением соответствующего акта. Дальнейшие действия зависит от результатов поверки. Если имеется такая возможность, неисправность исправляется. В противном случае потребуется приобретать и устанавливать новый электросчётчик.

    Своевременно принятые меры помогут потребителю сэкономить свои деньги и обеспечить точный учёт потреблённых ресурсов.

    Почему счетчик электроэнергии может много мотать

    Если в квитанциях об уплате внезапно повышается плата за электричество, при этом новых покупок для дома не было, то это повод провести диагностику. Действительно ли приборы стали потреблять больше или это неполадки со счетчиком. Подробнее о том, почему счетчик электроэнергии много мотает — читайте в статье.

    Почему по счетчику потребляется много энергии

    И прежде чем рассмотреть непосредственные причины явлений, которые могут наматывать электричества больше чем нужно, стоит проанализировать вероятные источники искажения реальных результатов. В качестве таковых, как правило, выступают:

  • Время года. Зимой повышается использование света и устройств, дающих тепло. Это не совсем очевидно и человек не всегда замечает, что стал использовать больше обыденного.
  • Замена привычных устройств. Если счетчик с диском, то он может не отреагировать на небольшое устройство, однако если это цифровой вариант, то будет вестись учет вплоть до зарядки телефона.
  • Комплектующие счетчика. Если сам прибор собран из дешевых материалов, то учет будет превышен в разы только из-за технической нестабильности.
  • Износ. Он может быть как при продолжительном использовании, так и при постоянной высокой нагрузке. Ничего, кроме замены, здесь сделать нельзя.
  • Не существует идеально прибора, а потому искажения могут быть абсолютно у каждого. Важно же понимать то, где показатель отступает от нормы и где показывает совершенное неверный результат.

    Причины накрутки

    Теперь что касается объективных причин того, почему на счетчике накручивается большое количество энергии. К самым популярным относится:

  • Однофазность. Применительно только к тем случаям, когда установлен счетчик однофазного типа: его можно легко определить увидев два провода, подходящих к дому. Если дом частный, то его также надо проверить на контур заземления. Наличие однофазного типа говорит о том, что считывается только тот ток, что проходит через фазные контакты. Чтобы не вдаваться в технические подробности, это значит, что часть электроэнергии, которая идет от соседей, способна вернуться в действующий счетчик. Его «привлечет» тот самый контур заземления. Следствием станет суммирование результата и неверные показания.
  • Внешнее вмешательство. Если владельцем были произведены манипуляции, которые должны были снизить итоговое значение использованной энергии, то это может быть главной причиной неправильной работы. Нарушить устройство счетчика, если нет полного понимания его конструкции, очень просто.
  • Напряжение. Базовое значение напряжения, на которое рассчитана электросхема, — 230 Вольт. Данный «идеал» очень часто не соблюдается ввиду того, что устройства попросту не всегда работают в таком режиме. Очень часто не превышается даже порог в 210 В Как итог, активная нагрузка в разы меньше и передача тока медленнее, что негативно сказывается на времени нагрева комплектующих — оно увеличивается. Следствием становятся неправильные данные.
  • Частота. Если частота большая, то и погрешность отклонения в большую сторону тоже увеличивается. Тем не менее есть исключение, которое заключается в том, что изменение итогового потребления производится только если частоты сбиты сильно.
  • Мощность. Зачастую в квартирах есть приборы, производительность которых исчерпывающая. Соответственно вся используемая ими, но не необходимая энергия учитывается электросчетчиком в полной мере.
  • Иные подключения. Достаточно редкая причина, потому что возможна только при неправильном подключении электросетей или нахождении двух счетчиков под одним щитком. Подразумевается, что бытовая техника соседей будет накручивать дополнительные траты на энергию.
  • Диагностировать данную проблему тяжело, если заранее о ней не знать, и в случае обнаружения в суд подать получится только на ЖЭК.
    И когда известны причины проблем, остается только найти их решение.

    Как сократить потребление

    И когда стали известны причины, необходимо понять как сделать, чтобы потребляло меньше. В зависимости от причин нужно выбирать метод, однако зачастую стоит попробовать все. Вот что делать:

  • Перестать использовать на время ту бытовую технику, что используется редко. Если за свое короткое время работы она способна значительно повысить используемые ресурсы, то это станет заметно.
  • Произвести чистку чайника и бойлера от накипи. Это не очевидный, но важный шаг, позволяющий сократить потребление энергии на этих бытовых предметах.
  • Проверить щиток и розетки на наличие сторонних подключений, что не относятся к вашему месту жительства. Желательно, чтобы это делал профессионал, что позволит зафиксировать и безопасно демонтировать электрику.
  • Установить дополнительный прибор, считывающий мощность.
  • Поменять счетчик или изменить схему его подключения, если дело касается однофазных решений, когда энергия соседей может быть приравнена к вашей.
  • Тем не менее в случаях, когда есть четкое понимание неправильного вмешательства или дополнительного питания, то нужно устранять эти проблемы напрямую — отдать в ремонт и отключить другие устройства.

    Другие проблемы

    Помимо большого потребления энергии, человек в быту может также столкнуться с двумя другими проблемами, действовать при которых не до конца понятно как. В число таковых входят:

  • Сломанный счетчик. Если случилась поломка, то нужно обратиться к сотруднику жилищной компании, который зафиксирует этот факт. Игнорировать его нельзя, потому что за «кражу» энергии предусмотрен штраф и в ряде случаев уголовная ответственность. Однако в большинстве случаев просто производится перерасчет из нормы, которая опирается на количество проживающих, и жильцу выставляется счет на оплату.
  • Меньший учет энергии. Может случиться и так, что считать начнет наоборот меньше, чем нужно. И хотя с одной стороны кажется, что от этого только выгода, на самом деле все не так. Та энергия, что не поступает к вам, распределяется между соседями. Если выяснится, что живущий в доме был информирован о проблеме, но при этом ничего не сделал, то это станет фактом для подачи заявления в суд.
  • Если счетчик сломался, то его нужно заменить. Это делается с помощью тех же сотрудников жилищной компании, что фиксируют факт поломки и монтируют новое устройство.

    Это наглядно показывает, что большую часть проблем способен решить ЖЭК, как в случае с потреблением, если они могут это сделать.

    Особенности счетчиков

    В заключение стоит разобрать ту разницу, что присуща разным поколениям счетчиков. Таковых всего два:

  • Индукционные. Их также принято называть механическими, потому что внутри установлен диск. Принцип работы прост: внутри есть катушки для тока и напряжение, и когда они появляются, то диск начинает вращаться. Он соединен с датчиком, что позволяет отображать потребляемую энергию. Скорость же вращения зависит от используемых объемов электричества. В целом такой счетчик мог бы стать хорошим вариантом, однако он не учитывает малое потребление энергии, что в наши дни, когда у человека много портативных устройств, критически важно.
  • Цифровые. Здесь же все продуманнее: информация об использованной энергии заносится сначала в память, и только после считывается в датчик. По итогу мы имеем компактный счетчик, имеющий наилучшую точность отображения и невозможность вмешаться в его работу извне. Однако такая точность дает один минус — чувствительность. Перепады напряжения и прочие неполадки будут отражаться на нем непосредственно.
  • Еще по теме:  Аксонометрическая схема отопления

    Встретить прошлое поколение счетчиков зачастую можно в старых домах. Все новостройки сейчас стараются оснащать именно цифровым решением, так как это помогает в итоговых расчетах и делает невозможным самостоятельно намотать показания.

    Несмотря на столь обильное наличие возможных причин высокого потребления энергии, на деле она всегда одна — обильное использование техники. Поэтому если со счетчиком все хорошо, то придется основательно пересмотреть приоритеты использования электричества либо смириться и платить больше.

    Где купить

    Видео по теме

    Разные показания счетчиков электроэнергии: в чем причина?

    Со сменой старых механических приборов на электронные жильцы многоэтажек и частных домов стали замечать, что показания счетчика электроэнергии выросли в два, а то и в три раза. С чем это связано, многие россияне до сих пор не знают. Довольно догадок. Сегодня разберем, почему счетчик электроэнергии много мотает и как бороться с этой проблемой.

    Причины искажения реальных показаний электросчетчика

    При замене старого счетчика на новый электронный разница в показаниях может превышать до 20-30%

    Рост потребления электричества может иметь под собой объективные и субъективные предпосылки.

    Условно причины перерасхода можно разбить на следующие группы:

    • Сезонные. К ним относится больший период работы осветительных приборов зимой, больше времени тратится на нагрев холодной воды в бойлере. Стремясь согреться, человек пьет больше чая и набирает горячие ванны. В летнюю жару включаются кондиционеры, чаще запускаются морозильные лари и холодильники.
    • Замена оборудования. Устройства с дисками не реагируют на малые нагрузки. В отличие от них, электронные приборы считают все виды потреблений, которые есть в помещении. Разница может доходить до 20-30%.
    • Качество счетчика. Энергетические компании закупают, как отечественное, так и иностранное оборудование, изготовленное в Китае. Во втором случае потребитель имеет дело с продукцией низкого качества, которая отличается нестабильными параметрами.

    Существует ряд факторов, которые негативно влияют на корректность работы счетчика. Обусловлены они умыслом, который имеет свои конкретные цели.

    Типы приборов

    Счетчик электроэнергии представляет собой прибор, который отслеживает потребление электричества в отдельной квартире или здании.

    По своей работе различаются две большие группы:

  • Индукционные (механические) счетчики: подсчет количества энергии происходит при помощи двух катушек — тока и напряжения. Когда катушки создают магнитное поле, начинает вращаться плоский диск. Чем выше напряжение, тем сильнее магнитное поле и тем выше скорость диска и тем больше денег «капает» по счетчику.К достоинствам таких видов относятся надежность, длительность эксплуатации, малая стоимость. А вот недостатков у них намного больше: невозможность отследить кражу энергии, невысокая точность, невозможность установить несколько тарифов на электроэнергию.
  • Электронные счетчики: измеряет напряжение и силу тока напрямую, после чего данные попадают в память прибора. Их отличает более высокая точность, возможность отследить периоды максимального и минимального потребления, спад напряжения, также есть возможность сохранить в памяти несколько тарифов, чтобы прибор мог самостоятельно высчитать итоговую сумму.К недостаткам относят большую цену самого устройства, более низкий уровень безопасности и, предположительно, меньший срок службы. Однако последний пункт может быть больше связан с выходом из строя или поломками, не имеющими отношения к сроку службы.
  • Это интересно: сейчас в России большинство (более 80%) граждан ставят электронные модели в то время, как в Европе почти 40% потребителей отдают предпочтение механическим.

    Изменения показаний при попытках воздействия на прибор учета

    Установка магнита на счетчик негативно сказывается на работе устройства

    Когда счетчик электроэнергии много наматывает, причиной этого может быть его неправильная калибровка. Производится она на базе энергетической компании после получения партии продукции или перед ее установкой у потребителей. Неверные значения могут выставляться, случайно по ошибке персонала либо умышленно с целью получения дополнительной прибыли. Это незаконно, но и недоказуемо, так как провести проверку прибора можно только у специалистов поставщика. Самостоятельно срывать пломбу и сдавать прибор учета в независимую лабораторию запрещено.

    В свою очередь частное лицо пытается повернуть ситуацию в свою пользу путем различных вариантов воздействия на счетчик:

    • Установка магнита. Это приспособление не всегда дает желаемый эффект, так как его нужно грамотно установить на корпусе. Кроме этого, если используется подделка, счетчик может намотать вдвое или втрое больше номинала и даже выйти из строя. Все это чревато крупным материальным ущербом.
    • Торможения колеса в индуктивном устройстве. Для этого в его корпусе просверливают тонкое отверстие, в которое вставляется проволока, игла или шило. Перед визитом контролера вставка извлекается, дырка заделывается пластилином и маскируется пылью. Способ действенный, но опасный во всех отношениях.

    Все попытки воздействия на прибор учета являются нарушением заключенного сторонами договора и действующего законодательства. При их выявлении на владельца недвижимости налагается крупный штраф.

    Сбой работы счетчика – четыре распространенных причины

    Больше всего жалоб на ненадлежащую работу счетчика поступает от потребителей после замены старого механического счетчика на новый электронный. Почему так происходит? В отличие от индукционного электронный счетчик способен реагировать даже на незначительные колебания электроэнергии, то есть считывать показания мощности приборов до 1 А. Для примера возьмем электрический чайник. Когда прибор находится в режиме ожидания количество потребляемой электроэнергии незначительное, не превышает 1 А.

    Старый механический счетчик не засчитал бы такие показания, в отличие от электронного сверхчувствительного аппарата. Именно поэтому эксперты советуют отключать электроприборы из сети, чтобы уменьшить израсходованные киловатты, за которые вы платите, но по факту не используете.

    Иногда причиной сбоев в счетчике может стать неправильное подключение

    Качество счетчика также отражается на показателях. Опытные пользователи утверждают, что чаще всего сбои дают приборы китайского производства. Детали, настройки программы и сам механизм устройства – низкого качества. Поэтому если у вас есть выбор, рекомендуем отдавать предпочтение отечественным производителям или европейским аналогам.

    Низкое качество устройства нередко приводит к сбою программы электросчетчика. Перепрограммирование прибора здесь не помогает. Необходимо проводить замену аппарата.

    Неправильное подключение электронного прибора еще одна причина, почему счетчики могут давать сбои. В российских домах чаще всего устанавливают модели Меркурий 203.1 и Энергомер ЦЭ 6807. Данные приборы двухэлементные, расчеты ведутся по большему потенциалу. Не все электрики знают особенности этих счетчиков и подключают их неправильно. В результате нулевой привод часто отходит, а вместе с ним нарушается и корректная работа всей системы. Чтобы проверить так ли это, нужно заглянуть вовнутрь устройства. Если нулевой привод прикреплен на выходе к общей шине, следует переподключить его на отдельный изолятор.

    В каких случаях счетчик электроэнергии завышает показания

    Примерная схема мощности различных электроприборов

    Главной особенностью электронных приборов учета является их чувствительность. В отличие от индукционных аналогов они фиксируют работу всех индикаторов, установленных в бытовой технике. Поскольку она не отключается от сети, в месяц может набежать до 50 кВт, даже если в квартире никто не живет.

    Другим фактором, влияющим на рост показаний, являются параметры поставляемой энергии. Калибровка устройств проводится по уровню электричества, которое указано в паспорте изделия.

    Электросчетчик мотает больше, когда меняется один из следующих показателей:

  • Напряжение. Электрическая схема устройства рассчитана на 230 В. Это идеал, который редко соблюдается. В большинстве случаев сигнал варьируется в пределах 180-210 В. Из-за этого потребители активной нагрузки (элементы бойлеров и плит) греют намного хуже, времени уходит больше. Разница в затраченной энергии может быть пятикратной.
  • Частота. Здесь все аналогично напряжению — чем частота выше, тем меньше показания. Однако не всегда — при сильных отклонениях может произойти сбой программного обеспечения, что приводит к погрешностям в подсчетах в большую сторону.
  • Мощность. В квартирах используются приборы, которые в процессе работы производят реактивную мощность, в результате чего часть учтенного электричества поступает обратно в сеть.
  • Современный антимагнитный счетчик — это точный прибор, запрограммированный на определенные показатели. Любые отклонения приводят к сбоям в его работе.

    Скрытые накрутки – выявляем источник проблем

    Даже если ваш счетчик исправен, он может мотать лишние киловатты, за которые вам придется платить. Одна из скрытых причин – понижение напряжения в электросети. Эти проблема становится глобальной в период массового включения электроприборов, например, кондиционеров или обогревателей. Бытовая техника уменьшает КПД и напряжение в сети ниже 220 V. Для примера рассмотрим стиральную машинку. В среднем, чтобы постирать 5 кг белья затрачивается 0,19 кВт. Но это только по паспорту. На практике энергозатраты превышают 0,25 кВт. И так практически со всеми приборами. В итоге получаются разные показатели потребления электроэнергии одного и того же оборудования в определенные периоды времени.

    Чтобы узнать о возможном понижении напряжения, вызовите мастера вашей коммунальной службы и попросите проверить показания общего электросчетчика, установленного на дому. В памяти электронного устройства хранится информация по показаниям за продолжительный период времени, поэтому отследить и выявить проблему несложно. Если после экспертизы выяснится, что напряжение все-таки было понижено, вы имеете право написать жалобу в Роспотребнадзор и Общество защиты прав потребителей, ведь это серьезное правонарушение. Помимо платы за лишние киловатты электроэнергии уменьшается срок эксплуатации бытовой техники.

    Не забывайте и о питании электросчетчика. В некоторых моделях потребление электроэнергии может достигать 4 Вт/час или 3 кВт/месяц. За границей за это платят сетевые службы, а в нашей стране – мы.

    Поэтому если у вас возникают сомнения – вызывайте службу проверки счетчиков, которые должны сверить реальные показания света и те, что вы списываете с прибора. Весь процесс проверки проводится под вашим контролем.

    Особенности счетчиков электроэнергии

    Электронные счетчики электроэнергии

    По принципу работы изделия подразделяются на следующие

  • Механические (индукционные). В корпусе установлены катушки тока и напряжения. При прохождении через них тока создается магнитное поле, вращающее диск, посредством шестеренок соединенный с цифровым датчиком. Скорость вращения пропорциональна потребляемой мощности. Достоинство приборов в их надежности и доступной цене. Недостаток в том, что они не фиксируют малое потребление.
  • Электронные. Измеряют параметры проходящего тока напрямую, занося их в память. После чего происходит накручивание датчика. Имеют маленький размер, отличаются высокой точностью и защитой от вмешательства извне. Минусы заключаются в чувствительности к параметрам электричества и дороговизне.
  • Чтобы избежать потерь, энергетические компании проводят масштабные закупки и замену механических устройств на электронные.

    ОТОПЛЕНИЕ МОСКВА . ВЫСОКОЕ КАЧЕСТВО РАБОТ

    ООО ДИЗАЙН ПРЕСТИЖ имеет год основания 1999г. Сотрудники компании имеют Московскую прописку и славянское происхождение, оплата происходит любым удобным способом, при необходимости предоставляются работы в кредит.

    Строительно монтажная компания ДИЗАЙН ПРЕСТИЖ

    Мы работаем ежедневно с 10:00 до 22:00

    Офис компании расположен рядом с районами: Митино, Тушино, Строгино, Щукино.

    Ближайшее метро: Тушинская, Сходненская, Планерная, Волоколамская, Митино.

    Рядом расположены шоссе: Волоколамское шоссе, Пятницкое шоссе, Ленинградское шоссе.

    Новости и статьи

    Наиболее частые причины сбоев

    Одна из причин сбоя показаний электросчетчика – износ оборудования

    Наиболее распространенные причины сбоев в показаниях счетчиков следующие:

    • износ оборудования;
    • неправильная разводка, выполненная во вводном щитке;
    • выход из строя некоторых деталей, вследствие воздействия низкого или высокого напряжения;
    • длительная работа с повышенной нагрузкой, что приводит к перегреву и сгоранию некоторых элементов;
    • попытка самостоятельного воздействия на прибор сильным магнитным полем, вызывающим нарушение корректности его схемы.

    Если ни одно из этих событий не происходило, источник проблемы может крыться в производственном браке или воздействии извне.

    Как проверить исправность системы без специалистов – считаем импульсы

    Если вы не доверяете специалистам и хотите сами проверить корректную работу вашего счетчика, предлагаем проверить количество заявленных электронных импульсов. Рассмотрим пример на модели Энергомера, на который поступают частые жалобы. Чтобы это сделать, найдите на приборе обозначение – «A=3200 imp/(kW*h)». Вместо цифры 3200 может стоять другой показатель. Это и есть количество импульсов, из которого складывается 1 кВт/час.

    Если ваш прибор считает неправильно, то 1 кВт/час будет нагорать за 1600 импульсов. Таким образом, часовая норма наступает за полчаса, а показатели электроэнергии увеличиваются вдвое. При проверке сбоя работы прибора обратите внимание на крайнюю цифру показаний, которые считывают не киловатты, а сотые доли (0,01 kW). После прокрутки каждой сотой доли раздается щелчок, счетчик прокручивается на одну долю. Прибор с браком будет изменять показатели быстрее. Для того чтобы проверить подлинность цифр – возьмите таймер. Одна вспышка светодиода, которая находится рядом с надписью imp/(kW*h), соответствует одному импульсу. Посчитайте, сколько таких импульсов у вас получается за минуту, и умножьте этот показатель на 60 минут. При общей нагрузке приборов равной 1кВт/час показатели импульсов должны сойтись с нормой, указанной производителем.

    Еще несколько способов протестировать прибор – вспомним уроки физики

    Проверить исправность вашего счетчика можно одним нехитрым способом. Для этого полностью обесточьте жилье и зафиксируйте показания. Затем включите одну лампу накаливания любой мощности, например, 100 Ватт, оставьте ее включенной на час и опять запишите показатели. Отнимите разницу между первым и вторым показанием. При неисправности прибора они будут отклоняться в большую или меньшую сторону. Исправное устройство должно показать цифру, равную 100 Вт. Колебаний системы в обесточенной режиме быть не может. Для уверенности, что показания сняты правильно, рекомендуем несколько раз провести процедуру в одно и то же время.

    Самопроизвольное вращение диска индукционного или беспрерывное мигание светодиода электронного счетчика без наличия нагрузки также свидетельствуют о неисправности устройства. Это явление называется самоход. Убедиться в присутствии проблемы просто, достаточно отключить все отходящие автоматы в квартирном щитке, оставить включенным вводный автомат и пронаблюдать за реакцией прибора. При отсутствии самохода полный оборот диска (мигание индикатора) не должен превышать одного раза за 15 минут.

    И наконец, еще один вариант проверить корректную работу устройства – просчитать погрешность электросчетчика. Общая формула для индукционного и электронного счетчика одинакова:

    E = (P×T×А/3600 – 1) × 100%

    E – погрешность электросчетчика, %;

    P – мощность задействованных ламп накаливания, кВт;

    T – время полного оборота диска или интервала между импульсами светового индикатора, с;

    А – передаточное число, imp/(kW*h) .

    Первым рассмотрим индукционный счетчик. Нам уже известно передаточное число, оно указано на приборе. Для примера возьмем А = 600 imp/(kW*h). Суммируем мощность всех задействованных ламп накаливания, например, три лампочки по 100 Ватт, 300 Ватт или 0,3 кВт. Засекаем время полного оборота диска, возьмем 20,5 с. После получения всех данных проводим подсчеты погрешности: Е = (0,3 х 20,5 х 600/3600 – 1) х 100% = 2,5%. Этот показатель означает, что прибор работает с торможением на 2,5%.

    Погрешность электронного счетчика рассчитываем по аналогии. Предположим, что передаточное число А = 3200 (imp/kW*h), как у электросчетчика Энергомера. Суммарную мощность лампочек оставим прежней. Интервал между импульсами составит 3,64 с. Рассчитываем погрешность: Е = (0,3 х 3,64 х 3200/3600 — 1) х 100% = -2,93%. Результат эксперимента с отрицательным показателем означает, что прибор работает с опережением на 2,93%. Согласно нормам, если погрешность не превышает 10%, устройство считается исправным.

    Оцените статью
    Мастер тепла
    Добавить комментарий
