Как сделать печь для обжига керамики — советы от мастеров.

Главная страница » Публикации » Как сделать печь для обжига керамики — советы от мастеров.

Создание особенных решений для выплавки и закалки металлических конструкций и изделий требует высоких температур. Для всего этого важно иметь в наличии печь.

Она должна быть выполнена из огнестойкого материла и позволять практично размещать требуемое количество сырья для выплавки изделий. Также формировать оптимальное пространство для обжига и закалки создаваемых конструкций. Сегодня возможно как приобрести готовые решения, так и создать самостоятельно печь для выплавки и закалки из подручных элементов.

Особенности

При проектировании качественной и практичной муфельной печи важно учитывать ряд аспектов и критериев, которые позволят впоследствии использовать ее в личных целях, для различного рода производственных решений.

И если вы решите создать качественную печь, то потребуется особая система подачи тепла, размещаемая внутри керамики.

При этом необходимо приобрести шамотовый кирпич, способный выдерживать высокие температуры. Выполнить данное изделие можно и своими руками, соблюдая ряд технических требований и особенностей.

На сегодня есть большое разнообразие данного вида печей, но каждая из них может применяться для отдельных вариантов обработки и закаливания материала. А именно:

  • получение и создания особенных ювелирных изделий из серебра и золота;
  • применяя высокие температуры, для переплавки драгоценных металлов и изделий с наличием повреждений;
  • создание более прочной структуры и обжига изделий на основе керамики;
  • формирование необходимого изделия и выплавки на основе воска;
  • закалка металлических изделий, производство форм для литья металлов.

Разновидности и отличительные особенности

Создание практичной муфельной печи будет требовать не только наличие соответствующего материала, но и необходимость изучить детально конструкцию данного вида изделия.

Чтобы можно было своими руками создать качественную печь, стоит понимать, на какие виды она делится с учетом потребляемого топлива и энергии, а именно:

  • газовые;
  • электрические.

Данное разделение позволяет использовать различные источники энергии, которые и позволяют разогревать пространство внутри созданной конструкции. При этом большей популярностью пользуется печь с установленными элементами для электрического прогрева. Это позволяет контролировать температуру внутри конструкции при необходимости обработки определённого сырья.

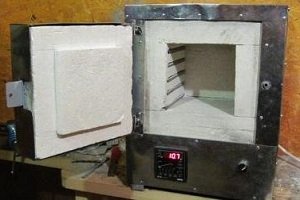

Современная муфельная печь имеет свои особенности в конструкции и получаемых производственных возможностях, а именно:

  • в получаемой конструкции и объёмах внутреннего пространства;
  • методах и способах нагрева внутреннего пространства печи;
  • использование особенных защитных формул и функций;
  • рабочих температурных параметрах.

В зависимости от получаемой температуры, все печи делятся на три вида:

  • печи умеренной температуры, с параметрами 100-500 градусов по Цельсию;
  • средние печи, с температурой в 400-800 градусов по Цельсию;
  • высокотемпературная печь, с параметрами 400-1400 градусов по Цельсию;
  • сверхвысокотемпературные печки, они разогреваются до 2000 градусов по Цельсию.

Типы нагрева

Применяемый расчет для типа нагревательного элемента должен учитывать не только сам материал, но и особенности конструкции данного вида печей.

Ведь для достижения определённой температуры потребуется изоляция внутреннего пространства. При этом для закалки глины может использоваться привычная конструкция, выполненная из кирпича или подручных средств.

Но вот в случае выполнения переплавки металлических изделий, важно будет создать не только рабочую печь, но и обеспечить получение высоких температур, способных расплавить материал, размещённый во внутреннем пространстве.

Для этого простой печью не обойтись, потребуется дополнительная и качественная отделка, как внутри самого изделия, так и снаружи. Все внутреннее пространство должно не позволять уходить теплу и повреждать основные элементы.

При этом использование нагревательных элементов должно полностью позволять расплавлять металл, разместив сырье для видимости плавки или выборе типа печи с закрытым вариантом капсулы.

Отсюда и идет разделение печей на типы по конструкциям:

  • открытого типа;
  • закрытого типа.

При этом нагревательный элемент должен позволять доводить процесс разогрева сырья до необходимой температуры. И тут есть свои плюсы и минусы. Так, например, при использовании закрытой конструкции печи, будет намного сложнее произвести ее ремонт и восстановление.

А вот в варианте открытой печи есть возможность, не только наблюдать за процессом плавки, но и более практично и быстро получать требуемую температуру для плавки металла. Так как, такого вида печи имеют минимальную конструкцию, а значит и площадь для нагревания будет меньше.

Муфели

Применяя как газовый, так и электрический источники тепла, домашняя печь может иметь три вида муфели.

Она то и подразделяется по своим функциональным особенностям и характеристикам материала, а именно:

  • керамическая;
  • керамическо-волокнистая;
  • волокнистая.

Использование варианта керамической муфели дает преимущество для процессов, где необходимо более долгое воздействие тепла и сохранение температурного режима на более продолжительный период времени. Но при этом такого рода решение требует и более длительное нагревание с применением большего количества энергии.

Этот вариант подходит, чтобы можно было сделать требуемые решения для постоянной обработки металла и обработки глины, применив компенсирование температуры, при непрерывном использовании печи.

Система на основе керамическо-волокнистого материала на сегодня считается максимально удобной и применимой для изготовления ювелирных изделий.

При этом ее особенные конструктивные решения позволяют более практично применять электропрогрев, не затрачивая большое количество мощности и подаваемого тепла. При этом система позволяет быстро набирать рабочую температуру, исключив продолжительное влияние.

А вот вариант волокнистой муфельной печи, это мобильность и минимальные размеры. Но у нее есть и весомый недостаток — при использовании такого вида конструкции есть большой риск испарения вредных веществ, и она постоянно требует ремонта, за счет быстрого выхода из строя основных защитных форм.

Сферы применения

На сегодня создание муфельной печи позволяет выполнять несколько технологических процессов даже в домашних условиях, с учетом правильно спроектированной конструкции и верно выбранных температурных режимов.

Читайте также:
Электродуговая печь: устройство, принцип работы и сфера применения

Используемая схема должна позволять разместить необходимое количество материала для обработки.

Стоит разделить все печи на виды применения по работе с материалом:

  • закалка металлических и кремлёвских изделий;
  • обжиг и доведение до определенной структуры материала, придание прочности;
  • отпуск, придание материалу пластичности для выполнения соответствующих изделий;
  • кузнечное дело, для раскалывания металла для последующей обработки и создания более приемлемых размеров и заготовок;
  • лабораторные исследования, для изучения влияния температурной обработки, на различные по формуле металлы и сплавы.

Данное разделение позволяет определиться с видами температурных режимов и общим объёмом печи, создавая все необходимые конструктивные решения и формулы для самостоятельного проектирования муфельной печи.

Советы по самостоятельному изготовлению

Если Вы решили сделать муфельную печь своими руками, воспользуйтесь рекомендациями от мастеров:

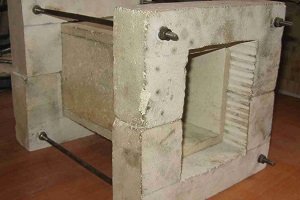

  1. Разделение шамотового кирпича и сверление отверстий для установки нагревательного элемента.

При создании из шамотового кирпича любая гончарная закалка нуждается в использовании нагревательного элемента. И если есть необходимость разместить соответствующее решение, то потребуется выполнить надрезы и технические полости в материале керамики. Лучше всего предварительно разметить все расположение элемента и уже потом прибегать к выполнению надрезов. Все это можно выполнить дома, применив простые электроинструменты.

Стоит начинать с пропиливания швов, применяя отрезную машинку, с особым алмазным кругом. А далее необходимо будет удалить полученные участки керамики. И тут лучше всего применять дрели перфоратор. Так как это позволит избежать растрескивания и повреждения материала и каждого из элементов. Не стоит использовать молоток и долото, ведь при ударе, могут образоваться трещины, которые в последствии приведут к негодности каждого из элементов.

  1. Выбор маленькой или большой муфельной печи.

Выбранные и создаваемые самодельные печи должны быть получены с пониманием технических процессов, в которых они буду принимать участие. И тут встает закономерный вопрос, создавать более объёмную печь или выполнить более миниатюрное решение. В случае переплавки ювелирных изделий будет достаточно минимального количества внутреннего пространства. Это позволит более практично использовать изделия и не будет требовать дополнительного помещения.

Но вот в случае кузнечного дела, необходимо будет создать более весомые конструктивные решения, которые будут позволять выполнять расплавку и закалку металла.

Смотрите видео, в котором пользователь подробным образом демонстрирует устройство муфельной печи, изготовленной своими руками:

Уроки гончарного дела

Добро пожаловать в мир керамики!

Делаем печь для обжига керамики своими руками

Самый главный вопрос для начинающего керамиста это не «где взять глину», т.к. ее можно найти где угодно, и не «как сделать гончарный круг из стиральной машинки», т.к. можно лепить и без круга. Самый главный вопрос — «где обжигать?» Для обжига керамики нужна специальная печь, нагревающая изделия до температуры в 1000°С.

Можно, конечно, купить готовую печь, если позволяют средства (цены на печи начинаются от 30 тысяч рублей). Или же делать печь самому. В этом уроке мы рассмотрим, как сделать печь для обжига керамики своими руками объемом около 30 литров и работающую от сети 220В.

Есть два типа электрических печей для обжига: муфельные и камерные. У муфельной печи нагревательные элементы располагаются вокруг муфеля — цельной емкости из огнеупорного материала. Такими печками оборудованы наши отечественные школы.

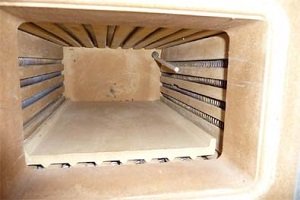

У камерной печи — нагревательные элементы — внутри. Этот тип для нас предпочтительнее, т. к. мы хотим сделать печку не очень маленькую, а слепить большой и прочный муфель довольно сложно. К тому же в муфельной печи потери тепла значительно больше, чем в камерной.

Итак, приступим. Печь для обжига керамики своими руками сделать несложно — главное желание, немного терпения и небольшой «стартовый капитал». Основные детали печи для обжига — это металлический корпус, камера из огнеупорного материала и спирали-нагреватели.

Первым делом нужно подобрать корпус для нашей будущей печки. Для этого достаточно немного оглядеться по сторонам. У нас нашлась вот такая стиральная машинка, а точнее то, что от нее осталось.

Если же вы оказались в безлюдном месте, и у вас старые стиральные машинки и холодильники не выбрасывают, то можно сделать его своими руками из листа оцинковки, например. Размеры корпуса: около полуметра ширина и длина, высота — немного меньше метра.

Итак, металлическая коробка у нас есть, теперь нужно укрепить дно нашей будущей печки. Для этого лучше всего использовать уголок. У нас уголка под рукой не оказалось, поэтому мы приварили обычную трубу, миллиметров 15 в диаметре. По углам привариваем кусочки из трубы диаметром побольше — это будут ножки.

Также нужно будет укрепить верх корпуса, дверцу и хотя бы одно ребро, на которое будут приварены петли для дверцы.

На дно выкладываем слой базальтовой ваты толщиной около 10 мм. (Такой же слой нужно будет проложить и по стенкам.) Для того, чтобы вата не смялась под весом камеры, нужно проложить несколько кусочков квадратной трубы или уголка. После этого закрываем вату листом металла.

Теперь нужно определиться с огнеупорами, из которых будет сделана наша камера. Очень хороший вариант — волокнистые огнеупорные плиты. Их можно заказать нужного размера, или разрезать на месте. Понадобится всего шесть таких плит.

У нас в Тольятти есть фирма «Волокнистые огнеупоры». Они как раз занимаются изготовлением таких плит. К сожалению цена на них оказалась довольно высокой: вместе с четырьмя полочками и огнеупорным клеем мне насчитали около 6 тыс.руб. Пришлось искать другие варианты.

Читайте также:
Как проводить домашние своп-вечеринки

Вариант номер 2 — шамотный огнеупорный кирпич. Обычно везде продается тяжелый шамотный кирпич. Из него кладут камины и другие печи. В печи для обжига керамики же лучше использовать легковесы — марки ШЛ, например ШЛ 0,4. В окрестностях Тольятти таких кирпичей почему-то никто не продает. Ближайший пункт — Самара. В Самару ехать не хотелось: далековато, и дорого…

В итоге кирпичи нашлись у друзей на фирме. (Кстати говоря, очень хорошая фирма, «Технопарк» называется. Занимается различного рода металлоконструкциями.)

Кирпичи оказались б/у, на зато достались совершенно бесплатно) Новые же лекговесы можно купить по цене около 30 рублей за штуку.

Для связки кирпичей лучше всего использовать мертель, соответствующий марке кирпича. Но есть варианты попроще. Например, огнеупорная шамотная глина или готовая огнеупорная кладочная смесь.

Смесь можно найти там, где продаются камины, или же там, где вы найдете огнеупорный кирпич. А для того, чтобы приклеить кирпич к металлическому листу к смеси нужно добавить цемент — до 30%.

Приступаем к кладке. Кирпичи должны быть плотно подогнаны друг к другу. Швы — не больше 5 мм. Для этого некоторые кирпичи нужно подпилить до нужных размеров. Если же вам достанется б/у кирпич, как в нашем случае, то на каждом нужно будет еще и опилить края, чтобы сформировать ровные грани.

Сначала выкладываем дно печи. Огнеупорная смесь затворяется водой, размешивается. Для наружного слоя делаем отдельный раствор — с цементом. Перед кладкой каждый кирпич нужно вымочить в воде, иначе смесь будет высыхать на нем очень быстро.

Теперь поднимаем стенки. Между кирпичом и коробом прокладываем базальтовую вату и лист металла. (Если же укладывать кирпичи не торцом, а плашмя, то можно обойтись и без слоя ваты.)

С верхом придется повозиться подольше: крайние кирпичи наклонены немного вверх, между ними — в середине закладываются блоки в виде трапеции.

Дверцу также выкладываем кирпичом, по периметру вырезаем четверть, так чтобы образовался выступ, который будет заходить в окно печи.

Теперь можно приварить петли и притереть нашу дверцу. Важно сделать так, чтобы зазор между кирпичами дверцы и корпуса был как можно меньше.

Когда кладка готова и немного подсохла приступаем к следующему этапу. Теперь нужно сформировать канавки для укладки нагревательных элементов. В нашем случае это будут спирали из нихромовой проволоки диаметром 1,5 мм. Диаметр витка проволоки где-то 12 мм. Такой же ширины и глубины и делаем канавки.

При нагревании проволока нагревателей расширяется, и спирали могут выходить из ложбинок, поэтому их нужно закрепить. На рисунке ниже показаны разные варианты расположения спиралей: 1 — спираль фиксируется с помощью небольших отрезков проволоки, 2 — в пазу под углом, 3 — в пазу с выступом, 4 — на муллитокремнезёмистой (МКР) или фарфоровой трубке.

Спирали можно найти уже готовые, (например на рынке) или сделать своими руками из нихромовой или фехралевой проволоки. Важно, чтобы витки спирали не соприкасались друг с другом.

Сделаем два контура спиралей, так чтобы можно было регулировать температуру переключателем как в электроплите.

Концы проволоки выводим наверх.

Наверху, снаружи устанавливаем керамическую пластину от конфорки и закрепляем болтами концы проволоки.

Вот такой переключатель нам нужен. С одной стороны 2 контакта, с другой 3.

Устанавливаем переключатель, так чтобы его выступающий штырь выходил наружу, на переднюю панель. Подсоединяем провода. К двум контактам подходят фаза и ноль.

К трем другим — провода, идущие к нашей пластине. Один из проводов (синий на нижнем фото) замыкает два крайних контакта на пластине.

В итоге должно получиться так: на первой «скорости» контуры спиралей подключаются последовательно — это самая низкая температура.

На второй «скорости» подключается один из контуров — это более высокая температура. Здесь важно, чтобы подключался тот контур, который идет понизу, чтобы изделия, расположенные в самом низу тоже прогревались.

На третьей — подключаются оба контура параллельно, это самая высокая температура.

Вот, собственно и все. Теперь нужно хорошенько высушить нашу печку. Для этого ее нужно поставить в теплое место — к батарее отопления или на солнце и забыть про нее на месяц, а лучше на два. После этого, нужно будет окончательно просушить печку, включив ее в сеть на первой «скорости» на несколько часов. Когда из нее пристанет валить пар — печка высохла. Можно начинать обжиг.

Подключать такую печь желательно к усиленной розетке — той, к которой подключается электроплита. Или провести толстый провод от щитка. Также хорошо бы поставить еще дополнительный автоматический выключатель (автомат защиты).

Да, и последнее: не забывайте — с такой электрической печью для обжига, тем более с открытыми спиралями, нужно быть очень осторожным. Любая оплошность может привести к очень печальным последствиям. Если вы слабо разбираетесь в электрике, обязательно посоветуйтесь со специалистом. Ни в коем случае не прикасайтесь к спиралям под напряжением. Чтобы обезопасить себя и своих близких, можно поставить концевой выключатель, — так, чтобы при открывании дверцы печь выключалась. И заземление — тоже одно из условий безопасности.

Итак, наша самодельная печка готова работает, — можно ехать за глиной.

P.S. Если же у вас нет возможности сделать печь для обжига своими руками, но есть небольшой стартовый капитал, присмотритесь к печам в нашем интернет-магазине:

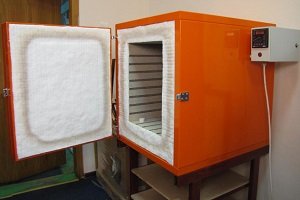

Печь для обжига
27 литров
1100°С

Делаем печь для обжига керамики своими руками

Чтобы поделки из глины получились долговечными и прочными, их необходимо подвергнуть температурной обработке. Не стоит обжигать глину в обычной духовке или плитке, работающей на газу – это не только малоэффективно, но порой даже опасно (в ходе обработки могут выделяться ядовитые вещества). Для подобной процедуры потребуется особая герметичная печь, которая может прогреваться до требуемой температуры. Такой прибор можно купить в магазине, но при желании, а также при наличии хорошей инструкции, вы можете сделать печь для обжига глины своими руками.

Читайте также:
Печь на твердом топливе длительного горения своими руками

  • 1 Технология изготовления гончарной печи
  • 2 Способ первый. Изготовление камерной печки из холодильника или стиральной машины
  • 3 Способ второй. Делаем печку, не имея под рукой металлического корпуса
    • 3.1 Видео – печка для обжига на дровах
  • 4 Способ третий. Делаем вертикальную муфельную печь

Технология изготовления гончарной печи

«Заводские» печи, тем более профессионального назначения, стоят очень дорого (свыше 35 000 рублей), но народные умельцы научились делать устройства для обжига собственноручно. Стоит заметить, что по типу используемого топлива такие печи могут быть:

  • электрическими;
  • газовыми;
  • на дровах.

Мы рассмотрим только первые два, поскольку добиться требуемой температуры, сжигая древесину, будет достаточно трудно. Начнем с электрического оборудования. По способу расположения данные печи для обжига могут быть:

  • муфельными (в них греющие элементы находятся вокруг герметичного сосуда (муфеля), выполненного из шамотного материала; с помощью таких печей зачастую обогреваются русские школы);
  • камерными (прибор нагрева располагается внутри).

Второй вариант для домашнего изготовления больше подходит, т. к. соорудить большой муфель своими силами достаточно трудно, да и теплопотери у муфельной конструкции высокие. Рассмотрим, как можно изготовить камерную печь.

Способ первый. Изготовление камерной печки из холодильника или стиральной машины

Для подобной конструкции потребуется всего три основных элемента:

  • металлический корпус (подойдет стиралка или холодильник);
  • нагревательные спирали;
  • камера, выполненная из шамотного материала.

Когда все необходимое для работы готово, приступаем непосредственно к процессу изготовления.

    Вначале укрепляет дно металлического корпуса. Применяем с этой целью стальной уголок (как вариант – его можно заменить обыкновенной трубой диаметром в 1,5 сантиметра). Привариваем кусочки уголков/труб по углам днища – они послужат нам опорными ножками.

Кроме того, нам нужно аналогичным образом укрепить верхнюю часть коробки, дверки и как минимум одну и сторон (ту, к которой впоследствии будут наварены дверные петли).

На дно корпуса укладываем 1-сантиметровый слой базальтовой ваты (аналогичный слой необходимо уложить и на внутренние стенки). Во избежание деформации утеплителя под массой камеры укладываем несколько отрезков металлического уголка либо трубы прямоугольного сечения. По окончании данных процедур укрываем утеплитель листом металла.

После этого определяемся с огнеупорным материалом, который мы будем использовать при изготовлении камеры. В идеале это должны быть волокнистые шамотные плиты, которые можно как резать на месте после покупки, так и заказать уже нужных размеров. Наша печь для обжига глины своими руками требует наличия шести таких плит.

Есть и другой способ – соорудить камеру из термостойкого кирпича, благо этот материал продается везде и используется для кладки печей и каминов. Для камеры такой печи рекомендуется использовать легковесный кирпич, имеющий маркировку «ШЛ» (к примеру, «ШЛ-0,5»).

Кирпичи связываем при помощи мертеля, который соответствует маркировке материала. Есть и более дешевый вариант – обычная шамотная глина либо же шамотная кладочная смесь.

Такая смесь продается там же, где кирпич или камины. Чтобы зафиксировать кирпич на металлической поверхности, добавляем в смесь немного цемента (порядка 30 процентов от общего объема).

  • Теперь начинаем непосредственно кладку. Подгоняем кирпичи максимально плотно относительно друг друга, швы между ними делаем не большими 0,5 сантиметра. При необходимости подпиливаем отдельные кирпичи до требуемых габаритов.
  • Кладку начинаем со дна коробки. Растворяем смесь водой и тщательно перемешиваем. Перед монтажом каждого кирпича смачиваем его водой, в противном случае смесь будет чересчур интенсивно сохнуть.

    Обратите внимание! Для создания внешнего слоя раствор приготавливаем отдельно – с добавлением цемента.

    Начинаем поднимать стены. В зазор между корпусом и кирпичным слоем укладываем листовой металл и утеплитель. Ежели укладка кирпича производится плашмя, то утеплитель можем не использовать.

    Верхняя часть займет больше времени: кирпичи по краям нужно уложить с незначительным уклоном вверх, а между ними заложить трапециевидные блоки.

    Дверка также выкладывается шамотным кирпичом. По периметру проделываем четверть таким образом, чтобы в итоге появился выступ (его мы заведем в печное окно).

    Привариваем петли, подгоняем дверку. Мы обязаны добиться того, чтобы зазор между кирпичным слоем корпуса и дверки был минимальным.

    После высыхания кладки начинаем следующий этап работы. На поверхности кирпичей мы должны сделать канавки, в которые будет уложена нагревательная спираль. Используем спираль из нихромовой проволоки 0,1 сантиметра в диаметре; диаметр же витка составит порядка 0,5-0,7 сантиметра. Канавки должны иметь такую же глубину/толщину.

  • При нагреве проволока может расширяться, а спирали, в свою очередь, «вылезать» из канавок. Поэтому их следует зафиксировать. На изображении ниже приведены основные способы установки спиралей:
    • с помощью маленьких кусочков проволоки;
    • посредством паза, расположенного под углом;
    • посредством паза, имеющего выступ;
    • при помощи МКР-трубки.

    Обратите внимание! Очень важный момент: витки при этом не должны контактировать между собой!

    Заводим окончания спиралей вверх.

    Сверху монтируем пластину из керамики (например, от конфорки) и фиксируем концы спирали с помощью болтов.

    Нашу печь для обжига глины своими руками оснастим приведенным ниже переключателем, в котором с одной из сторон будет три контакта, а с другой – два.

    Монтируем переключатель таким образом, дабы его штырь вышел наружу, т. е. на фронтальную панель. Подключаем все провода, с той стороны, где всего два контакта, подсоединяем ноль и фазу.

    Читайте также:
    Температура горения дерева - какие дрова горят жарче других

    К трем остальным контактам подключаем кабеля, ведущие от пластины. Характерно, что один из кабелей должен замыкать пару контактов на краю пластины.

    В результате у нас должно получиться следующее: при первой «скорости» спиральные контуры будут подключаться в определенной последовательности, поскольку в таком случае температура будет самой низкой.

    Если «скорость» вторая, то будет подключаться только 1 контур в связи с тем, что температура будет более высокой. Характерно, что это должен быть тот контур, который ведется снизу, дабы элементы, расположенные в нижней части, также нагревались.

    Наконец, при третьей «скорости» контуры подключаются одновременно – здесь температура будет максимальной.

    На этом, в принципе, процесс изготовления печи заканчивается. В конце нам нужно тщательно просушить конструкцию, для чего мы ставим ее под открытыми солнечными лучами или рядом с отопительным радиатором как минимум на 1-2 месяца. По истечении этого срока нам нужно выполнить финишное просушивание, запустив прибор на 3-4 часа на минимальной «скорости». Когда из конструкции уже не будет клубиться пар, прибор можно выключать – он полностью высох. Можем приступать непосредственно к обжигу!

    Несколько слов о том, как подключать данную печь для обжига глины своими руками. С этой целью рекомендуется использовать усиленную розетку – такую, к которой подсоединяется электрическая плита. Как вариант – проводим от щитка крупный кабель.

    Обратите внимание! Помимо всего этого, рекомендуется также установить автоматический включатель.

    И помните: при эксплуатации такой конструкции – с открытыми спиралями – следует быть особенно осторожным! Каждая, даже самая незначительная ошибка может повлечь за собой самые неприятные последствия. Если вы не особо разбираетесь в электричестве, то привлекайте к работе профессионала. Никогда не притрагивайтесь к нагревательным спиралям, находящимся под напряжением.

    Как сделать пиролизный котел своими силами

    Ранее мы рассказывали о том как своими руками сделать хороший пиролизный котел, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут

    Способ второй. Делаем печку, не имея под рукой металлического корпуса

    Процесс изготовления в данном случае мало чем отличается от описанного выше, однако свои нюансы здесь определенно имеются. Начнем с того, что рабочий объем приведенной ниже конструкции составит порядка 13-литров. Спираль, как уже упоминалось выше, сможет прогреваться до тысячи градусов всего за 1,5 часа, при этом температура наружных стенок устройства не превысит 100 градусов. Алгоритм действий должен быть следующим.

    Шаг 1. Вначале, используя профильную трубу 4х2 сантиметра (с квадратным сечением) сооружаем подставку для прибора. После этого окрашиваем готовую подставку эмалью.

    Шаг 2. Поверх подставки крепим лист оцинкованной стали (его толщина должна составлять примерно 0,1 сантиметра), используя для этого саморезы «по металлу».

    Шаг 3. Стены изготавливаем из шамотного кирпича и специального каминного состава (все так же, как в предыдущем варианте). По застывании раствора проделываем канавки под спираль.

    Шаг 4. Дно собираем из кирпича отдельно, для крепления используем все тот же раствор. Перед тем, как продолжить работу, дожидаемся полного высыхания конструкции. Не забываем смачивать каждый кирпич непосредственно перед укладкой.

    Шаг 5. Поверх металлического основания укладываем термоизоляционный слой (можем использовать для этого все ту же базальтовую вату). В целях максимального уплотнения данного слоя его необходимо увлажить перед тем, как фиксировать кирпичное днище.

    Шаг 6. Продолжаем традиционную кладку печи, но стараемся, чтобы все пустоты и швы были тщательно заполнены.

    Шаг 7. Крышку для камеры традиционно делаем из шамотных кирпичей, но при этом скрепляем их между собой посредством металлической стяжки.

    Шаг 8. Укладываем спираль в подготовленные канавки, утепляем конструкцию снаружи термоизоляционным материалом. Далее закрываем все листами цинкованной стали, которые вырезаны в соответствии с размерами полученной камеры.

    Как видим, для этого требуются познания не только в печном деле, но и в области электричества. С еще одним возможным способом изготовления можете ознакомиться из приведенного ниже видеоматериала.

    Видео – печка для обжига на дровах

    Как своими силами сделать печь Бубафоня

    Ранее мы рассказывали о том как своими силами сделать печь Бабуфоня, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут

    Способ третий. Делаем вертикальную муфельную печь

    Несмотря на то, что мы не рекомендуем делать эту печь для обжига глины своими руками, вкратце ее конструкцию мы все же рассмотрим. Схема конструкции показана на изображении ниже. Она состоят из готового муфеля (1) и горелки (3) от обычной плитки. Объем муфеля составит 3 литра, он будет прогреваться до восьмисот градусов. Соотношение должно быть приблизительно таким, как на схеме, хотя незначительные отклонения все же допустимы.

    Горелку приобретаем отдельно и, установив на листе стали, запитываем от баллона, оснащенного редуктором. При помощи жиклера регулируем интенсивность нагрева (так же, как в обычной плите). Корпус (2) может быть не таким прочным, как муфель, по этой причине его делаем собственноручно. Для этого потребуется распушенный асбест и огнеупорная глина.

    Шаг 1. Прежде всего, заквашиваем глину для создания коробки: засыпаем глиняный порошок в подготовленную емкость, добавляем воду по линию засыпки, после чего забываем об этом примерно на 24 часа. Спустя сутки начинаем замешивание раствора до консистенции пластилина, досыпаем туда 1/4 огнеупорного песка.

    Шаг 2. Далее добавляем одну или две части распушенного асбеста, тщательно замешиваем раствор. Параллельно подготавливаем восковую болванку для внутреннего конуса в корпусе. Все наружные элементы делаем вручную или при помощи гончарного круга. Оставляем отверстия под стальные ножки (хотя эти ножки можно сделать из того же состава).

    Читайте также:
    Печь для бани с закрытой каменкой: какую выбрать?

    Обратите внимание! При этом не нужно проверять глину на жирность. Естественной жирности этого материала для данной конструкции вполне достаточно.

    Шаг 3. Затем две недели высушиваем конструкцию при температуре в 25-27 градусов. По истечении этого времени воск плавим при помощи бытового фена, так как к дальнейшей эксплуатации он уже непригоден.

    Шаг 4. Продолжаем изготавливать печь для обжига глины своими руками. Теперь нам нужно обжечь высохший корпус. Выкладываем из сухих кирпичей под, ограждаем его металлической сеткой высотой примерно в 75 сантиметров (это необходимо для того, чтобы угли не рассыпались, но к ним поступал кислород). Конструкцию помещаем на под, укрываем ее керамической емкостью и заваливаем дровами по уровень верха загородки.

    Шаг 5. Снизу зажигаем топливо. Добавляем дрова до тех пор, пока раскаленные угли полностью не скроют нашу заготовку. После этого, продолжая понемногу подпитывать пламя, поддерживаем горение еще в течение пяти-шести часов. А тогда, когда остынет зола, извлекаем заготовку.

    Обратите внимание! Процедура обжига должна проводиться под каким-то навесом. Попадание капель влаги недопустимо!

    Шаг 6. Финальный обжиг выполняем уже в готовой печи (то есть в обечайке), между щеками которой уложен термоизоляционный материал. На соответствующее место устанавливаем пустой муфель. Активируем горелку (на минимальную силу), затем постепенно увеличиваем пламя до максимума (приблизительно за полчаса). Еще в течение 1,5 часа прогреваем печку, после чего можем приступать непосредственно к ее эксплуатации.

    Как видим, при желании, а также при наличии определенных знаний, изготовление печки для обжига не представляет собой ничего сложного. Но соблюдайте правила безопасности – как при работе, так и при использовании конструкции! На этом все, удачной работы и теплых вам зим!

    Самодельная электропечь для создания керамики, отжига металлов, изделий из глины

    Важно!
    В печи используются нагревательные элементы открытого типа, касаться их или непосредственно печи при ее работе нельзя, так как есть риск получить удар током. Помимо этого сама по себе печь может нагреваться примерно до 1000 o C. Работать нужно в перчатках, очках и других необходимых мерах защиты.

    При плавке металлов также могут выделяться ядовитые пары, вдыхать их нельзя. Для безопасности печь рекомендуется заземлить. Касаться питающих проводов при работе печи тоже нельзя.

    В качестве материалов можно использовать только огнеупорные элементы или бетон.

    Материалы и инструменты для самодельной печи:
    – шесть огнеупорных кирпичей (они должны быть мягкими, так как в них делаются канавки под спираль);
    – два стальных болта и 4 гайки;
    – кусок провода для подключения печи, который может выдержать ток как минимум 15А;
    – два хомута (можно купить в строительном магазине);
    – автономный контроллер для печи ICS;
    – катушка провода Kanthal A;
    – стальной стержень
    – пару досок;
    – шуруповерт;
    – молоток и гвозди.

    Рекомендуется также приобрести: термопара типа «К», пирометр для контроля температуры (должен выдерживать как минимум 1100 o С).

    Из инструментов: плоская отвертка, пила, Cordless Drill с небольшими битами, небольшой напильник, игольчатые плоскогубцы и другое.

    Процесс изготовления печи:

    Шаг первый. Делаем основу печи
    Печь сделана таким образом, что ее нижняя часть нагревается, поэтому устанавливать ее можно только на бетон или другую не горящую поверхность. Пол образуют два кирпича, а на все четыре стенки уйдет 12 кирпичей. Две стенки собираются из цельных кирпичей, а две другие из половинок. Конечно, количество кирпичей будет зависеть от их толщины, ширины и длины.

    Ну а далее в кирпиче нужно проделать канавки, удобнее всего это делать таким приспособлением, как у автора. Работать нужно в средствах защиты дыхания, так как работа образует много пыли. Для доработки каналов можно пользоваться напильником. Ширина подбирается в зависимости от диаметра спирали, ну а форма лабиринта заметна на фото. В заключении, чтобы печь не развалилась, она стягивается металлическим хомутами с помощью отвертки.















    Поскольку печь имеет заземление, то лучше всего выбрать трехжильный кабель, ну или можно просто заземлить печь через отдельный провод. Концы нужно зачистить от изоляции и хорошенько стянуть их болтиками с гайками в месте контакта. Крепить лучше всего двумя гайками, как на фото. Это позволяет в значительной степени отвести тепло от питающих проводов. Еще для таких целей можно купить специальные контакты с изолирующими керамическими прокладками.

    Печь подключается через блок управления ICS, который автор приобрел здесь . Но этот контроллер имеет не слишком широкий диапазон управления температурой и даже на самых низких настройках печь разогревается довольно сильно. Если вам нужно получить более широкий диапазон регулировок, то лучше всего приобрести ПИД-регулятор. По стоимости он обойдется примерно в столько же (около 84$).

    Шаг пятый. Тестирование печи
    Вот и все, печь готова для тестирования. Как можно отметить, собирается она не сложно, а в деле очень полезна. В качестве крыши автор использовал еще один огнеупорный кирпич. В нем сверлится отверстие и устанавливается термопара. При минимальных настройках печь разогревается до 500 o C, а при максимальных раскаляется до 1100 o C. Управлять печью очень просто и удобно. Работать нужно обязательно в перчатках, сделанных их негорючего материала. Если в печь во время работы нужно заглянуть, необходимо сдвинуть верхний кирпич. Нагревается печь довольно быстро.

    Читайте также:
    Блок розжига для газовой плиты: подключение, как проверить


    Если покупать абсолютно все комплектующие и собирать печь четко по этой инструкции, она обойдется порядка 230$. Сюда войдет стоимость термопары, пирометра, контроллера ICS, а также стоимость проводов питания.

    В заключении следует отметить, что эта печь работает от питания в 120В, при источнике питания в 220В понадобится другой диаметр провода и его длина. Правильно вычислить необходимую длину и диаметр нагревательного провода можно по формуле или воспользоваться калькулятором, которых полно в интернете.

    Строительство печи для обжига керамики своими руками лучше, чем покупать заводскую

    Муфельная печь для обжига керамики своими руками


    Для того, чтобы глиняные шедевры могли использоваться в быту и служили вам долго, их необходимо правильно обжечь. А в этом деле без хорошей печки и грамотного подхода не обойтись. На сегодняшний день существует много профессиональных печей, они различаются не только своими размерами и вместительностью, качеством обжига, а так же своим удобством в использовании. Если вы хотите приобрести проверенную муфельную печь, обращайтесь к нам — Керамистам.ру, мы всё подробно расскажем, покажем, и подскажем, какая именно подойдёт вам. А если же вы уверены в своих силах и горите желанием сделать печь своими руками, то в этой статье мы постараемся во всех подробностях описать этот нелёгкий, но интересный процесс.
    Начнём с того, что муфельные печи бывают разными: газовые и электрические.
    Сегодня мы расскажем о том как самостоятельно сделать электрическую печь.
    Для этого вам понадобятся:

    • Кирпичи из шамота и керамические плиты для муфеля.
    • Листовая сталь для корпуса печи.
    • Огнеупорные, теплоизолирующие материалы для заполнения пустот.
    • А так же ТЭН.

    Муфель может быть сделан из разных материалов:

    • Керамический. Температурный переход между камерой и нагревательным элементом снижен. Это очень важно для керамики, так как остывает она медленнее чем другие материалы, поэтому если не уделить должного внимания муфелю, печь будет непригодна для эксплуатации.
    • Муфель из керамического волокна. Преимущества волокна: печь быстро нагревается. Недостатки – хрупкий материал и при высокотемпературных режимах возможно выделение вредных веществ.

    Ещё один важный момент. Печи различаются по типу загрузки (горшковая, колпаковая и горизонтальная). Сегодня мы рассмотрим как сделать печь с горизонтальной загрузкой. Необходимо сварить корпус из листовой стали. Или же использовать старый холодильник или газовую плиту.
    Внутри корпус нужно отделать базальтовой ватой, слоем не менее 10мм. Приклеивать плиты рекомендуем на силиконовый герметик.
    Следующий шаг — кладка огнеупора. Кладка собирается из шамотных кирпичей, в которых заранее предусмотрены специальные пропилы для дальнейшей установки ТЭНа. Кладку начинаем с донышка, потом собираем стенки, и уже в конце выкладываем верхнюю часть.
    Для того, чтобы конструкция была ещё прочнее, в кладочную смесь можно добавить цемент. Примерно 20%. Дополнительное армирование можно сделать при помощи металлического уголка. Дверь печи также выкладывается из шамотного кирпича. В местах примыкания дверцы обработайте муфель разделительным средством — например солидолом.
    рекомендуем сделать закрытый нагреватель, так как он обеспечивает безопасность в плане выделения токсичных газов. В качестве нагревателя установим спирали из нихромовой и фехралевой проволоки 6 мм в диаметре

    Важно рассчитать необходимую длину проволоки, так как температура нагрева будет зависеть от силы тока.
    Ну и завершающий шаг — сборка всей конструкции

    На дно корпуса нужно уложить лист асбеста и сделать огнеупорную заливку из шамотной глины.
    Муфель устанавливается по одному кирпичу. Места стыков промажьте огнеупорным кладочным раствором. Важно! камеру нужно расположить строго в центре корпуса. пространство между камерой и корпусом необходимо заполнить теплоизолирующими материалами. В корпусе важно предусмотреть отверстия для выводов ТЭНов, в которые будут установлены керамические изоляторы для предотвращения замыкания.
    Ну и финальный шаг: всё оставшееся пространство заливаем огнеупорным раствором и хорошенько просушиваем. Печь готова!

    Сделать муфельную печь своими руками — задача непростая. И качество обжига будет напрямую зависеть от тщательной проработки каждого элемента в отдельности и печи в целом. Если вы любите экспериментировать и уверены в своих инженерных способностях — то дерзайте, необходимые материалы и комплектующие — спирали, кирпичи, вату, термопару и другое можно приобрести в магазине Керамистам.ру. Или же приходите к нам сразу за готовым и проверенным вариантом, мы всегда поможем и сориентируем вас в правильном выборе. , , Welte, Rohde и другие, успевшие зарекомендовать себя в деле печи готовы приступать к горячей и ответственной работе.
    Фото:

    Принцип работы

    Печи для обжига керамических изделий, независимо от вида топлива работают по определенной схеме:

    • подсушенные на воздухе глиняные изделия помещаются в полость для их укладки. Крупные изделия располагаем внизу и как пирамиду размещаем остальные игрушки или тарелки;
    • дверца печи плотно закрывается и постепенно повышается температура в печи. Сначала доводим ее до 1500-2000;
    • после предварительного 2 часового подогрева деталей температура повышается до 3500-4000;
    • спустя 2 часа увеличиваем температуру еще на 2000 и так доводим нагрев до 9000;
    • выключаем нагревательные приборы или тушим пламя в печи и оставляем изделия постепенно остывать. Дверца должна быть всегда закрыта, вплоть до извлечения готовой керамики.

    Равномерное и постепенное остывание делает керамику прочной и долговечной. После всего этапа обжига можно приступать к нанесению слоя глазури или другой декоративной отделки.

    Важно! Используя печь для запекания полимерной глины, мы добиваемся объемности изделий и придания им дополнительной привлекательности. Цветочный букет, прошедший закаливание будет выглядеть как настоящий.
    .

    Виды печей

    Различаются по видам источников тепловой энергии:

    • Самый древний — дровяная печь. Мастера хранили секреты обжига и передавали их только своим ученикам. Сегодня обжиг дровами — большая редкость. На смену пришли технологичные виды.
    • Самый популярный — природный газ. С принудительным наддувом воздуха изделия легко нагреть до температуры выше 1500 °C. Газовое оборудование несложно изготовить своими руками, а газ можно приобрести в сжиженном виде в баллонах.
    • Самый высокотехнологичный — электричество. Внутри печи равномерно проложены электрические спирали, быстро и точно нагревающие камеру с изделиями. Такое оборудование сложнее изготовить, высокое напряжение требует соблюдения техники безопасности и правил электромонтажа.
    Читайте также:
    Площадка для мангала на даче: как сделать своими руками?

    Фото 1. Электрическая небольшая печь для обжига керамики с равномерно выложенными спиралями внутри.

    Дровяные: устройство и принцип работы

    Для начинающего гончара — отличный вариант. Не требует больших материальных затрат на изготовление, а сухие дрова доступны повсюду. Дровяные печи бывают нескольких видов:

    Земляные

    Потомок древней технологии обжига в пламени костра. Над узкой ямой — топливником надстраивается из глины перекрыша, на которую укладываются изделия. Вокруг изделий возводится свод из кирпичей или полосок глины, вверху оставляется дымовое отверстие. Работает конструкция так: в топливнике сжигается древесный уголь, который даёт высокую температуру и не дымит.

    Горячие газы без языков пламени проходят через камеру с изделиями, нагревая их, и выходят через отверстие вверху. Температура регулируется количеством угля и «задвижкой» на дымоходе. После остывания свод печки разбирают и достают готовые изделия.

    Такая печка подойдёт для одноразовых работ, так как каждый раз приходится выкладывать её заново. Но, несмотря на трудоёмкость, вариант самый дешёвый — стоимость комплектующих равна нулю.

    Кирпичные

    Собираются из обожжённых глиняных кирпичей и огнеупорных шамотных. По принципу действия похожи на земляные. Состоят из топки с колосниковой решёткой, камеры для изделий и дымохода.

    Фото 2. Печь для обжига керамики из огнеупорного кирпича с дымоходом и топкой на улице, рядом с домом.

    Отличие в том, что конструкция получается многоразовой и более эффективной. Изделия в камеру закладываются через разборную стенку или дверцу, печку можно топить дровами — пламя не достаёт до изделий.

    Справка! Важно использовать сухие дрова, иначе изделия наберут влаги и покроются трещинами. Кирпич обладает высокой теплопроводностью, печь остывает, поэтому эта конструкция отличается прожорливостью

    Металлические с футеровкой

    Благодаря использованию базальтовых и каолиновых утеплителей дровяная печь становится более жароустойчивой и эффективной. Состоит такая печь из топливника, на который установлена металлическая ёмкость.

    Фото 3. Печь для обжига керамики с ненагреваемым металлическим корпусом и футеровкой обладает жароустойчивыми свойствами.

    Стены и крышка утеплены негорючим материалом, металлический каркас порой даже не нагревается. Жар от сжигания дров в топке поднимается вверх, нагревая изделия, а остывшие струйки воздуха опускаются и через подвёртку устремляются в дымоход. Эти печи значительно экономнее кирпичных, просты в изготовлении.

    Минус — необходимость использования дорогостоящих утеплителей, плюс — долговечность и мобильность конструкции.

    Газовая

    Имеет ряд преимуществ:

    • Газ сгорает полностью, не содержит влаги.
    • Газовые горелки развивают высокую температуру.
    • Легко осуществляется регулирование температуры.

    Газовый горн для обжига керамики делается с помощью разных технологий:

    • Муфельная. Муфель — отдельная герметичная камера, в которой нагревается керамика и позволяет получить фаянс и фарфор, так как заготовки не соприкасаются с горячими газами — продуктами горения.

    Муфель помещается в камеру сгорания и языки пламени располагаются равномерно по всей площади.

    • Камерная. Отлично подходит для обжига обычной керамики. Изделия загружаются в утеплённую камеру, через которую проходят горячие газы. Горелка устанавливается ниже и отделена перегородкой. Распределение температуры происходит равномерно, охладившись газы выходят в специальное отверстие внизу камеры.

    Правила эксплуатации

    Электропечь разрешается включать исключительно в усиленную розетку. Можно также пустить прямо от щитка провод большого сечения. Кроме того, нелишней будет установка автоматического выключателя.

    Поскольку эта модель устройства имеет в наличии оголенные провода, с ней необходимо быть предельно осторожным. Нельзя касаться спиралей работающей печи. Чтобы избежать возникновения несчастных случаев, рекомендуется поставить на дверцу концевой выключатель, который отключит агрегат при открытии створки. Если вы не очень сильны в электрических работах, обратитесь за помощью к специалисту, который поможет сделать устройство максимально безопасным, в том числе заземлить его.

    Как обжигать керамику

    Чтобы правильно обжечь керамику, важно соблюдать температурный режим в печи. Обжиг проходит в три стадии: .
    Испарение влаги

    Изделия нагреваются до 250 °C и выстаиваются при такой температуре.
    Накаливание до 900 °C в закрытой печи. Происходит спекание глины. Постепенное остывание.

    1. Испарение влаги. Изделия нагреваются до 250 °C и выстаиваются при такой температуре.
    2. Накаливание до 900 °C в закрытой печи. Происходит спекание глины.
    3. Постепенное остывание.

    Печи для обжига должны не только развивать необходимую температуру, но и позволять её регулировать. Конструкция должна быть максимально простой, загрузка и выгрузка изделий — лёгкими.

    Строим печь для обжига керамики своими руками

    Вид печи выбирается исходя из количества изделий, который предстоит обжечь. Если объем небольшой, делаем печь в 250–300 литров. Для более масштабной работы потребуется большая печь-горн, размером с небольшую комнату.

    Инструменты

    Чтобы построить небольшую печь для обжига, потребуются следующие инструменты:

    • Слесарный инструмент — для работы с металлом. Сварочный аппарат, набор гаечных ключей, напильники, углошлифовальная машинка (УШМ), дрель, молотки.
    • Для работы с шамотными кирпичами и керамикой — молоток каменщика, кельма, алмазный диск для УШМ.
    • Средства индивидуальной защиты. Респиратор, очки, перчатки и хлопчатобумажная плотная одежда — обязательный набор при работе с УШМ и минеральными ватами.
    Читайте также:
    Печь с парогенератором для бани и сауны: купить или изготовить самому?

    Порядок работ

    Печь состоит из корпуса, горелки, перекрыши, утеплённой камеры, крышки.

    • Корпус. Выбираем прямоугольный металлический ящик, если в роли футеровки выступают шамотные кирпичи или металлическую бочку, если утепляем минеральной огнеупорной ватой.

    В цилиндрической конструкции распределение тепла происходит равномернее. К корпусу привариваем ножки.

    • Укладываем на дно каркаса футеровку, ставим четыре керамических изолятора от линий электропередач или шамотные кирпичи на ребро — они послужат столбиками для перекрыши.
    • Футеруем стенки и крышу. Шамотный кирпич лучше уложить на мертельную глину. Используем каолиновую или базальтовую вату высокой плотности. Из листа ваты скручиваем цилиндр в несколько слоёв, чтобы избежать швов — мостиков теплопотери. Крепить к стенкам асбестовым шнуром и керамическими пуговицами. Края верха утеплителя заворачиваются наружу, это уплотнит и теплоизолирует стыки крышки и корпуса.
    • На столбики укладываем перекрышу.

    Важно! Перекрыша подгоняется к стенкам неплотно — через щели должен проникать горячий воздух. Пламя не соприкасается с обжигаемыми изделиями

    При большом весе изделий применяем для перекрыши сухую кладку из шамотных кирпичей, при небольшом — керамогранитную плитку соответствующих размеров.

    • Устанавливаем горелку. Её можно приобрести в магазинах газового оборудования. Мощность лучше подобрать не меньше 2 киловатт (зависит от теплопотерь и объёма сооружения).
    • Сверлим внизу корпуса и футеровки отверстие для горелки. Пламя не должно прикасаться с изделиями, это главный принцип размещения сопла. При горизонтальной установке сопла облегчается регулировка и обслуживание.
    • Утепляем крышку конструкции. Для минимальных теплопотерь утепляем всю конструкцию снаружи.
    • В крышке оставляем отверстие для выхода продуктов сгорания и контроля процесса. Предусматриваем задвижку для регулирования температуры.
    • Для снятия данных о температуре внутри печи устанавливаем термопару электронного термометра.

    Печь готова. Проводят пробный запуск. Если использовалась кладка шамотными кирпичами, то сначала печь просушивается в щадящем режиме.

    Как правильно выбрать

    В этом вопросе обязательно обратите внимание на несколько факторов, указанных в таблице. . Характеристика
    Краткое описание
    Цена
    Если планируется покупка муфельной конструкции обязательно помним о ее высокой цене

    Не рекомендуем смотреть на дешевую, даже акционную распродажу. Стоит понимать, из чего складывается высокая цена таких приборов:
    объема отсека для укладки глиняных изделий, в зависимости от их габаритов;
    требуемой мощности;
    толщины металла. Этот фактор особенно влияет при частом использовании печи. Тонкий металл быстро разрушается. Если делаем самоделку из старой бочки – ее хватит на несколько обжигов. Но цена старой бочки, купленной в скупке металла, позволит приобрести несколько десятков таких «заготовок» и сделать новые печи.

    Мощность
    Не рекомендуем покупать мощный аппарат с большим отсеком для заготовок, если планируется производство глиняных свистулек.
    Для такой работы лучше сделать или купить маленькую, маломощную конструкцию. Формула расчета необходимой производительности прибора приведена выше.

    Тип загрузки изделий
    Верхняя загрузка на печах уменьшает окончательную стоимость прибора, но качество обжига остается на уровне

    И контролировать процесс обжига становится легче.
    Но закладывать глиняную продукцию потребуется очень осторожно. Боковая загрузка облегчает укладывание деталей и позволит разместить их на оптимальном расстоянии, но такая печь тяжелая и больших габаритов

    Самая дорогая и производительная – колпаковая печь.

    Для такой работы лучше сделать или купить маленькую, маломощную конструкцию. Формула расчета необходимой производительности прибора приведена выше.

    Но закладывать глиняную продукцию потребуется очень осторожно. Боковая загрузка облегчает укладывание деталей и позволит разместить их на оптимальном расстоянии, но такая печь тяжелая и больших габаритов. Самая дорогая и производительная – колпаковая печь.

    Важно! Цена на печи для обжига керамики – основной критерий выбора и определения возможной подделки. Профессионалы отдают за такую конструкцию 100000 р, для кустарного производства и верхней загрузки, стоимость составит до 35000 р.

    Печи для обжига керамики – виды и изготовление своими руками (пошаговая инструкция с фото)

    Печь для обжигания глины – это основной прибор гончарного производства и домашней мастерской. Глиняные изделия, прошедшие процесс обжига становятся прочными и приобретают определенный цветовой оттенок.

    • Устройство
    • Принцип работы
    • Виды и типы
    • Дровяная печь для обжига керамики своими руками
    • Материалы и инструменты
    • Инструкция по изготовлению
    • Дальнейшие действия
    • Как правильно выбрать?
    • Обзор моделей
    • Особенности эксплуатации

    Но для достижения результата важно выдержать определенный температурный режим и длительность воздействия высокой температуры на материал поделок или посуды. После этого эластичный материал приобретает прочность камня.

    Процесс длительный, выбор времени закаливания зависит от толщины стенок изделий, мощности теплового агрегата и других факторов. Перед началом работ по производству такой печи требуется знание нескольких теоретических моментов.

    Устройство

    Независимо от того, делаете ли вы печь для керамики из бочки или используете промышленный вариант, каждая конструкция выполняется из нескольких, основных частей:

    1. Наружный корпус агрегата может изготавливаться из нержавеющей стали или старого холодильника. Его главная задача – создание силового каркаса вокруг внутренней топки и жарочного шкафа. Стальные конструкции не конкуренты кирпичным корпусам, которые прослужат долгое время. Для изготовления стального наружного корпуса используем сталь, толщина листа от 2 мм.
    2. Внутреннего слоя теплоизоляции. Для этого используют шамотный кирпич или другой теплоизоляционный материал, способный выдержать температуру нагрева свыше 2000. От теплоизоляционных качеств этого слоя зависит производительность аппарата и потери тепла.
    3. Слой теплоизоляции между внутренним слоем и корпусом печи. Используют минеральную, базальтовую вату, перлит. Не рекомендуется использовать листовой асбест. При высокой температуре материал выделяет вредные для человека вещества.
    4. Камеры для закладки глиняных изделий и нагревательных элементов. Для электропечей используются спирали из нихрома или воздушные Тэны. Эти устройства устанавливаются в пазы, которые выбраны в шамотном кирпиче. Нихромовая проволока – это оптимальный вариант для электропечей. Для газа устанавливаются газовые горелки.
    Читайте также:
    Самодельные печи для отопления гаража: технология постройки и подробная инструкция

    к содержанию ↑

    Принцип работы

    Печи для обжига керамических изделий, независимо от вида топлива работают по определенной схеме:

    • подсушенные на воздухе глиняные изделия помещаются в полость для их укладки. Крупные изделия располагаем внизу и как пирамиду размещаем остальные игрушки или тарелки;
    • дверца печи плотно закрывается и постепенно повышается температура в печи. Сначала доводим ее до 150 0 -200 0 ;
    • после предварительного 2 часового подогрева деталей температура повышается до 350 0 -400 0 ;
    • спустя 2 часа увеличиваем температуру еще на 200 0 и так доводим нагрев до 900 0 ;
    • выключаем нагревательные приборы или тушим пламя в печи и оставляем изделия постепенно остывать. Дверца должна быть всегда закрыта, вплоть до извлечения готовой керамики.

    Равномерное и постепенное остывание делает керамику прочной и долговечной. После всего этапа обжига можно приступать к нанесению слоя глазури или другой декоративной отделки.

    Виды и типы

    Такие печи подразделены на несколько групп.

    Промышленные печи должны изготавливаться только из качественных огнеупорных и жаростойких материалов, с пониженным значением теплопроводности и способных выдержать нахождение в агрессивной среде долгий период.

    Газовая печь для обжига керамики с шамотным кирпичом – такая конструкция не пользуется популярностью. Шамот заменен на современные материалы.

    Все качества важно учитывать при выборе промышленной печи и разрабатывая конструкцию самодельной.

    Дровяная печь для обжига керамики своими руками

    Дровяная печь для обжига керамики своими руками – несложная работа. Такие конструкции можно выложить из кирпича или изготовить из старой трубы. Рассмотрим вариант использования стальной 200 литровой бочки. Весь процесс разбит на несколько этапов.

    Материалы и инструменты

    Предварительно заготавливаем необходимый материал и инструменты:

    • шамотный кирпич или другой теплоизоляционный материал для обкладывания внутренней части печи;
    • старая 200 л бочка;
    • отрезки арматуры для изготовления решетки, на которую укладываем керамику;
    • шамотная глина и песок для замешивания раствора;
    • строительный уровень;
    • мастерок, кирочка и другой инструмент каменщика;
    • болгарка с кругами по камню и стали;
    • сварочный аппарат и средства защиты;
    • огнеупорный старый кирпич для изготовления фундамента.

    Только заготовив материал и приготовив весь набор инструмента можно начинать делать печь для обжига глины своими руками из стальной бочки.

    Инструкция по изготовлению

    Предлагаем посмотреть видео-инструкцию, а ниже пошаговое описание процесса:

    До начала работы выбираем место для установки печи и ее эксплуатации:

    1. Лучше работать на улице, поэтому отсыпаем на выбранном участке слой щебня и песка.
    2. Выкладываем ровным слоем огнеупорный кирпич. Стараемся положить слой ровно, это важно для нормальной работы оборудования.

    Дальнейшие действия

    Теперь печку обязательно нужно высушить. Закладываем в топку небольшое количество дров, запаливаем и даем им прогореть.

    Не стоит пугаться дымовой завесе от каменки – это выгорает остаток масла, краски и грязи со стенок бочки и кирпичей. После остывания поверхностей печи повторяем операцию еще несколько раз. Только после просушивания можно приступать к выполнению основной работы.

    Можно сделать капитальную конструкцию из кирпича, но эта работа потребует много времени и сил для замешивания раствора и кладки блоков.

    Как правильно выбрать?

    В этом вопросе обязательно обратите внимание на несколько факторов, указанных в таблице.

    Как сделать печь для обжига керамики своими руками

    Классификация

    Специальные печи для обжига производятся промышленно. Среди них есть и профессиональное оборудование, которое стоит довольно дорого (от 35 тыс. рублей). Однако покупать такие устройства необязательно. Их можно сделать и своими руками.
    Существует несколько классификаций печей для обжига. Одним из наиболее важных критериев является рабочая температура.

    Наивысшая категория – это оборудование, где нагрев производится до 1400-2000 °С.

    Следующая группа – это печи, функционирующие при температуре 900-1400 °С. При умеренных показателях работают агрегаты третьей категории (400-900 °С). И последняя группа характеризуется низкотемпературным режимом (до 500 °С). Наиболее выгодными являются печи с возможностью регулировать температуру.

    В зависимости от используемых источников энергии подобные устройства для обжига подразделяются на электрические, газовые и твердотопливные. Промышленные образцы бывают только первого и второго типов. Что касается оборудования, работающего на дровах, то это могут быть только самодельные печи. Использование твердого топлива не способно обеспечить нагрев до высоких температур.

    Еще одним важным показателем работы печи является ее мощность. Для небольших агрегатов с объемом камеры до 50 л необходимо руководствоваться следующим правилом: 100 Вт на каждый литр. Если же агрегат отличается большими объемами камеры (100-500 л), соотношение будет другим: 50-70 Вт на 1 л.

    По конфигурации печи разделяются на три вида:

    1. Колпаковые.
    2. Трубчатые с вертикальной загрузкой.
    3. Камерные с горизонтальной загрузкой.

    К преимуществам трубчатых устройств можно отнести равномерное распределение в них жара. Два других вида больше подходят для серийного производства и обжига крупных изделий. Недостаточно опытным мастерам подойдут печи, оборудованы смотровым окошком, позволяющим контролировать процесс обжига.

    Современные агрегаты оснащаются огнеупорными элементами, изготовленными из качественных материалов, которые отличаются небольшой массой и низкой теплопроводностью. Тяжелые конструкции с использованием шамота уже ушли в прошлое.

    Цена оборудования

    При наличии достаточных финансовых средств можно приобрести хорошую заводскую печь стоимостью примерно 30 тыс. руб. Если же нужно настоящее профессиональное оборудование, оно обойдется в 100-200 тыс. руб. Однако можно попробовать соорудить подобное устройство для обжига глины своими руками. Далее речь пойдет о технологии изготовления 30-литровой электропечи, работающей от сети 220 В.

    Изготавливаем устройство сами

    Подобные агрегаты разделяются на следующие два вида: муфельные и камерные. Первые получили свое название от цельной огнеупорной камеры – муфеля, за которым, как правило, скрывается нагревательный элемент.

    В камерном отопительном устройстве ТЭН проложен прямо внутри конструкции. Технология изготовления такого оборудования и будет описана далее в статье. Муфельная печь для обжига керамики отличается особой сложностью исполнения, поскольку огнеупорную камеру соорудить непросто. Кроме того, конструкция такой печи приводит к большим потерям тепла.

    Начиная монтаж устройства, стоит запастись терпением и необходимыми материалами. Среди основных составляющих конструкции отмечают стальную коробку, огнеупорную камеру и нагревательный элемент.

    Для создания печи подойдет корпус старой стиральной машины. Его также можно изготовить самостоятельно из оцинкованной стали. Размеры примерно таковы: длина и ширина – по 50 см, высота – около 1 метра.

    Определившись с корпусом, необходимо позаботиться об установке печи. Для этого понадобится уголок или труба диаметром 15 мм, которую фиксируем ко дну. По краям сваркой прикрепляются ножки, для изготовления которых понадобится труба чуть большего диаметра.

    Затем нужно укрепить верхнюю часть корпуса, дверцу и хотя бы одно ребро (то, на которое будут привариваться петли для створки).

    На дно корпуса нужно разместить слой базальтовой ваты толщиной 10 мм. Чтобы защитить ее от смятия огнеупорной камерой, на материал следует уложить несколько отрезков уголка или профильной трубы. Поверх ваты укладывается лист металла.

    Теперь переходим к монтажу огнеупорной камеры. Существуют разные виды материалов, которые могут быть использованы в процессе работы. Например, довольно эффективными являются огнеупорные волокнистые плиты. Их можно как приобрести определенного размера, так и разрезать самостоятельно. Для стенок и дверцы понадобится шесть штук.

    Однако у этих плит есть недостаток – их цена. Потому воспользуемся шамотным кирпичом. Для соединения отдельных элементов кладки оптимальным вариантом станет мертель. Однако для этой цели вполне подойдет и огнеупорная глина либо специальная жаропрочная смесь. Чтобы кладка прочно держалась на стали, в состав добавляют до 30% цемента.

    Кладочные работы необходимо выполнять очень аккуратно, чтобы кирпичи максимально плотно прилегали друг к другу. Толщина швов не должна превышать 5 мм. При необходимости бруски можно немного подпилить до требуемого размера.

    Приступаем к кладке дна корпуса. Сначала нужно подготовить два разных раствора: один необходим для швов, второй – для укладки на металл. В последнем составе используется цемент. В смесь требуется добавить воду и размешать. Каждый кирпич нужно хорошенько смочить в жидкости, чтобы раствор не высыхал слишком быстро.

    Далее процедуру необходимо повторить для стенок конструкции. Сначала размещается слой ваты, который в дальнейшем накрывается металлическим листом. Затем делается кладка. При расположении кирпича плашмя вату использовать необязательно.

    Сложнее выполнять верхнюю часть конструкции. Для этого верхние бруски на стенках необходимо наклонить, и по ним уже размещать следующие кирпичи для получения формы трапеции.

    В завершение выполняем кладку дверцы. По периметру нужно вырезать четверть так, чтобы полученный выступ заходил в ее проем.

    Следующим шагом устанавливаем створку. Сначала привариваются петли, затем дверца плотно притирается. Нельзя допускать возникновения большого зазора между кирпичами на створке и в корпусе. Теперь понадобится некоторое время на то, чтобы печь подсохла.

    Далее переходим к прокладыванию канавок, куда будет монтироваться нагревательная спираль, изготовленная из нихромовой или фехралевой проволоки. Толщина изделия должна быть 1,5 мм, а диаметр витков – 12 мм.

    Канавки изготавливаем такими, чтобы спираль полностью помещалась в них.

    Чтобы иметь возможность менять температурный режим, спираль прокладываем в два контура. Ее окончания выводятся наверх. Там нужно установить керамическую пластину, которую можно взять с конфорки. Концы проволоки крепятся болтами.

    Для регулировки температуры устанавливается переключатель, оснащенный пятью контактами: 2 и 3 с разных сторон. К двум из них подсоединяются фаза и ноль. Провода от керамической пластины подключаются к трем контактам. Одним из кабелей замыкаются крайние поверхности соприкосновения изделия.

    При правильном подсоединении печь для обжига глины будет иметь три разных температурных режима. На первом нагрев получится минимальным, что достигается подключением обоих контуров последовательно. Средний температурный режим будет при подсоединении только одного из контуров. При этом нужно подсоединять нижний элемент, чтобы хорошо прогревались и те изделия, которые будут стоять в самом низу. И максимальная температура получится при подключении обоих контуров параллельно.

    Наша печь для обжига керамики практически готова к эксплуатации. Но прежде чем ее использовать, агрегат необходимо хорошо просушить. Для этого печь нужно продолжительное время держать в тепле (возле обогревателя или на солнце). На просушку уйдет месяц, а то и два. Затем для окончательного удаления влаги печь должна поработать в низкотемпературном режиме, пока из нее не перестанет идти пар. Только после этого оборудование окончательно готово к использованию.

    Правила эксплуатации

    Электропечь разрешается включать исключительно в усиленную розетку. Можно также пустить прямо от щитка провод большого сечения. Кроме того, нелишней будет установка автоматического выключателя.

    Поскольку эта модель устройства имеет в наличии оголенные провода, с ней необходимо быть предельно осторожным. Нельзя касаться спиралей работающей печи. Чтобы избежать возникновения несчастных случаев, рекомендуется поставить на дверцу концевой выключатель, который отключит агрегат при открытии створки. Если вы не очень сильны в электрических работах, обратитесь за помощью к специалисту, который поможет сделать устройство максимально безопасным, в том числе заземлить его.

  • Рейтинг
    ( Пока оценок нет )
    Понравилась статья? Поделиться с друзьями:
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
