Как сделать кирпичный камин барбекю своими руками?

Как соорудить камин барбекю из кирпича своими руками

При выезде на природу переносные мангалы незаменимы, однако на дачном участке или в загородном доме лучшим вариантом для приготовления пищи будут стационарные устройства. Ценители красивых и практичных печей давно определили свои металлические мангалы в чулан и соорудили на своих подворьях камины барбекю из кирпича.

Особенности каминов барбекю

По принципу использования переносные металлические мангалы и кирпичные камины схожи. Оба предназначены для приготовления блюд на жару прогоревших углей. Но сравнение, конечно, образное. На самом деле отличия кардинальные и заключаются они в следующем:

  • в первую очередь, эстетическая составляющая, презентабельность конструкции;
  • все необходимые аксессуары всегда под рукой, так как в проекте предусмотрены дополнительные отсеки под дрова, инструменты;
  • возможность дополнительного обогрева помещения в закрытых или полузакрытых беседках;
  • удобство, комфорт – обычно вокруг мангала обустраиваются места для отдыха – шезлонги, беседки;
  • возможность регулировать высоту решеток, что обеспечивает качество приготовления пищи.

Почему именно из кирпича?

Так уж сложилось исторически, что лучшим материалом для постройки любой печи с давних пор является кирпич. Хотя современные модели твердотопливных, газовых и прочих устройств изготавливаются из металла в силу своих конструктивных особенностей. Что касается печей барбекю – то здесь однозначно, кирпич.

Кирпич в отличие от металла:

• обладает повышенной огнестойкостью, не позволяющей материалу деформироваться;
• долгое время сохраняет тепло, это особенно ценно в закрытых беседках, где отдыхать можно в межсезонные периоды;
• мангал, облицованный декоративными видами кирпича или камня, даст фору любому изделию из металла.

Однако стоит отметить, что для обустройства частей камина потребуется кирпич с определенными характеристиками. Для сооружения топочной камеры рекомендуют шамотный огнеупорный кирпич, который имеет высокую жароустойчивость. Для кладки подиума камина, где нет высокой температуры, можно использовать силикатный или красный кирпич из глины. В процессе кладки для придания сооружению более презентабельного вида, внешнюю часть камина можно облицевать декоративным кирпичом или натуральным камнем. Такая печь будет гордостью всей семьи!

Кирпич кирпичом, но нужно знать, как и на что он кладется. В зависимости от вида материала, приготовление раствора тоже будет различаться. Для кладки топочного отсека следует запастись красной глиной и просеянным речным песком. Глину нужно замочить на 5 дней, после чего замешивается раствор с добавлением песка и 10% цемента. Для приготовления раствора под кладку пьедестала и облицовочной поверхности используют цементно-песчаный раствор в соотношении 1:3. Цемент берется марка 200.

С чего начать: бюджет и место под постройку

Любое строительство начинается с определения бюджета на проект. Учитывается вид камина, материалы для постройки. Если печь планируется не сложной конфигурации, то стоит попробовать соорудить кирпичный камин барбекю своими руками. Это значительно сократит расходы на строительство, а вещи, сделанные собственным трудом всегда доставляют больше удовлетворения и гордости.

Важно также правильно определиться с местом под будущую постройку. Здесь нужно руководствоваться несколькими правилами:

  • первоочередной задачей будет обеспечение пожарной безопасности как своей, так и близлежащих соседских участков;
  • учесть направление розы ветров, при необходимости соорудить защитную стену и дымоотвод;
  • при строительстве отдельно расположенных печей лучше планировать место под постройку недалеко от дома, это обеспечит более комфортный отдых и приготовление пищи;
  • возможность соорудить навес или беседку;
  • подвести воду в гигиенических целях.
    Устройство фундамента под камин

Как и любое строение, камин барбекю должен иметь прочное надежное основание. Если есть замысел построить печь в одном контуре с беседкой, то фундамент под камин должен быть выполнен отдельно. Основа беседки может не выдержать вес кирпичного мангала, и сооружение со временем будет разрушаться.

Чтобы этого не произошло нужно обустроить фундамент по всем правилам

  • роется котлован под фундамент;
  • на дно ямы засыпается щебень и тщательно трамбуется;
  • следующий шаг – устройство деревянной опалубки строго по горизонтальному уровню;
  • перед заливкой нужно проложить армирующую решетку, это придаст основанию запас прочности;
  • далее подготовленный котлован заливается цементно-песчаным раствором.

Совет! Чтобы сэкономить раствор, можно послойно засыпать в яму камни, обломки кирпича, но обязательно чередуя слой бута со слоем раствора.

После затвердевания фундамента, выполняется гидроизоляция из слоя рубероида, на котором будут размещаться ряды кладки из кирпича.

Работа по укладке кирпича

Первый ряд выкладывается сплошным, ряды кирпича должны быть между собой в связке, то есть, если первый ряд начат с целого кирпича, то последующий обязательно с половинки. В части пьедестала обустраивают отсек под дрова высотой 50-70 см, но для каждого проекта размеры индивидуальны.

Пьедестал можно укладывать сразу облицовочным кирпичом, альтернативный вариант – красный кирпич с последующей облицовкой декоративным камнем. Проект в любом случае разрабатывается заранее, кладка ведется по чертежам и схемам согласно размерам кирпича, толщине межрядового шва, учитывается усадка кладки.

После укладки пьедестала на последний ряд монтируется металлический уголок 50х50 мм, на который устанавливаются закладные в виде металлических прутков. Это будет основой для кладки сплошного ряда под топку и столешницу. Топка выкладывается из огнеупорного кирпича с расчетом того, что внешняя вертикальная сторона будет облицована декоративным материалом.

На противоположных внутренних стенках топки располагают выступы для решеток

Верхнюю лицевую часть топки можно оформить арочным сводом. Особой сложности в этом нет, если вы заранее смастерите шаблон дуги под арку и подготовите необходимый инструмент для резки кирпича. Для этой цели подойдет болгарка, с помощью которой кирпич разрежется ровно по заданному углу.

Читайте также:
Печь-камин: Необходимые материалы и порядок работы по самостоятельному изготовлению печи-камина

На противоположных внутренних стенках топки нужно сделать выступы для размещения решеток. Лучше сделать несколько уровней выступов для регулировки высоты. Это обеспечит более качественное приготовления блюд.

Устройство трубы начинается после последнего ряда топки. Каждый последующий ряд сдвигается вовнутрь кладки на ¼ кирпича вкруговую. Тем самым дымоотвод постепенно сужается, достигая определенной высоты. Чем выше будет труба, тем лучше тяга дыма. Однако высота должна быть в меру, чтобы сооружение было достаточно устойчивым. Это также конкретизируется при составлении эскизов проекта.

Перед последним рядом в трубе нужно оставить отверстие для выхода дыма, а последний слой нужно уложить сплошным рядом. Чтобы подольше удержать тепло от печи, можно в трубе смонтировать задвижку, в прохладную погоду это устройство сохранит тепло в закрытом помещении.

Подводя итоги можно сказать, что сделать печь барбекю, камин из кирпича на своем участке не сложно. Главное, разобраться с принципом укладки кирпича – это самый важный этап в постройке. Разработав чертежи и схемы с четким планом действий, такое сооружение будет вам по силам.

Как сделать простой мангал из кирпича своими руками

Самые простые мангалы – камни, сложенные вокруг костра или металлический ящик. Удобны переносной или передвижной в походных условиях, но для дачи самодельный мангал с жаровней из кирпича – лучшая альтернатива. Такое несложное сооружение безопасно превратит дрова в угли, а дым выведет в трубу, не позволив ему заполнить помещение или стелиться по всему участку.

Рассмотрим стационарный вариант для беседки или навеса. В этой статье нет фото 101 мангала из кирпича, воды и советов не по теме. Есть четкие схемы и подробные рекомендации, по которым Вы сможете самостоятельно соорудить из печного кирпича не маленький временный мангал, а настоящий для загородных беседок, создав атмосферу отдыха на природе в соответствии со своими представлениями.

Данный проект был разработан для учащихся по профессии Печник, неоднократно реализовывался на практике и в работе. Только в 2018 и 2019 годах по этому и аналогичным проектам построено более 20 очагов. При его создании основная задача была – простота в строительстве, доступность и компактность. Минимальное количество резки кирпича делает работу доступной для любого домашнего мастера. А давайте сделаем мангал сами!

Как построить уличный кирпичный мангал своими руками – чертежи с размерами и пошаговая инструкция.

Что будем строить: мангал из кирпича с размерами 1020 х 765 х 2170 мм

Краткое описание: Печь барбекю мангал – приспособление для приготовления пищи на открытых углях. Чертежи кирпичного мангала помогут Вам своими руками сложить садовую печь для дачной беседки или под навесом. Все этапы строительства подробно разбираются, имеется пошаговая инструкция. Постройка занимает минимальное количества места и требует немного материала, готовая порядовка существенно сэкономит время работы.

Класс сложности: А (для начинающих мастеров)

Проекции, размеры

Вид спереди

Разрезы

Спецификация на материалы (без учета трубы)

Наименование

Кирпич красный печной

Лучше Витебский (кроме трубы), цех 1. Также подойдет любой печной полнотелый кирпич выбранного цвета и конфигурации. Например печные кирпичи заводов ЛСР Победа, Кирово-Чепецкого, LODE.

Для расчета и сооружения дымохода воспользуйтесь следующим советом. Дымоход должен быть достаточно высоким: иметь длину выше конька на 50 см, и от пода камина мангала высоту не меньше трех метров.

1 ряд – 5 шт. кирпича, 7 см высота

Песок просеянный или использовать готовую смесь для приготовления глиняно-песчаного кладочного раствора, это ускорит процесс выкладки:

Смесь красной глины и песка (БЕЗ ПРИМЕСЕЙ)

11 мешков по 25 кг

Смесь шамотной глины и песка (БЕЗ ПРИМЕСЕЙ)

2 мешка по 25 кг

Уголок 35-40 длиной 85 см

11 шт. для блока с мангалом: 6 на полочку, 5 – основание

Сварной стальной колпак-дымосборник

Базальтовый картон 600х1200х5 мм

Термостойкая мастика «Гарант» или аналог.

Шпилька диам. 16 мм, с 2х сторон по гайке и большой шайбе.

Цемент, песок или смесь для кладки надкровельной части трубы

Порядовка мангала из кирпича с описаниями

Закладывая 1 ряд, обратите внимание на толщину швов со всех сторон кирпича: для красного – 5мм, для шамотного, который появится в 11 ряду – 3мм.

В 5-м ряду устанавливаются уголки для навешивания полочки барбекюшницы (6 шт.). В передний уголок кирпичи след. ряда будут врезаться полностью, остальные частично.

Кирпичи, которые Вы будете ставить на уголки, необходимо подрезать:

Передние: один рез внутри (в 4-х см от фасада), другой снаружи на глубину уголка.

Внутренние: резы по краям. Ширина пазов 1см. Внутри пазы заполняются глиной. На уголки кирпичи укладываются без глины.

На 9 ряд ставятся уголки, они станут опорами для рабочей части топки.

В 11-м ряду шамотные кирпичи укладываются на торец.

Редкий случай для печного дела – повторение кладочного рисунка. В четных рядах 12,14,16 и 18 Вы с удивлением обнаружите совершенно одинаковое расположение элементов.

Шамотный кирпич ставится на бок (на тычок). Желтую на рисунках кладку будем изолировать от красной базальтовым картоном, приклеенным на термостойкую мастику. Он подклеивается к красным кирпичам, поэтому выкладываем сначала красные кирпичи порядовки, затем шамотные. Это связано с различными тепловыми свойствами данных материалов.

Читайте также:
Водяной камин: Преимущества и недостатки использования камина с водяным контуром

Верх портала по разработкам планируется арочный. Но можно продумать и прямой. В этом случае нужно изготовить балку из шамотного кирпича по аналогии с балкой “зуба”, описанной в 22-м ряду.

Готовимся к установке арки: подрезаем шамотный кирпич, как показано на рисунке.

Делаем шаблон для арки, раскладываем кирпичи по лекалу на полу, подрезаем при необходимости. Устанавливаем шаблон и аккуратно, без завалов, выкладываем арку. Вблизи арки не работайте следующие 2 дня, не трогайте конструкцию с шаблоном до полного высыхания глины.

Красные и шамотные кирпичи 20 ряда подрезаем по форме арки.

Мангальный зуб – это частичное перекрытие верхней части топки. Изготавливаем балку для перекрытия из шамотных кирпичей. Она должна лечь на шамотную кладку полностью.

Сделайте замер (например, 755 мм), разделите на 66 (65 мм размер кирпича + 1 мм шов на мастику). Получилось 11,44. Округляем в пределах разумного, берем, например 11,5 кирпичей, замачиваем, размечаем на всех кирпичах в 2-х одинаковых местах точки для отверстий, в которые будут введены шпильки.

Высушиваем, нанизываем на шпильки, одновременно склеивая мастикой. Затягиваем гайками с большими шайбами крепко, но не рвем.

На 23-й ряд ставим заготовленный стальной колпак-дымосборник. Установленный на этот ряд колпак (на полоски изоляции толщиной 10 мм) сразу обкладываем базальтовым картоном, углы тщательно промазываем (ничего не забываем!) Следующий ряд, закрепляя колпак, образует декоративный выступ. В дальнейшем ряды будут сужаться по форме колпака.

Поздравляем! Это уже первый ряд трубы.

Дополнительные конструкции для мангала

Стальной колпак дымосборник

Размеры основания колпака зависят от Вашей кладки. Расчет таков: замеряете внутренние размеры кладки 23-го ряда, прибавляете по 1 см со всех сторон, получаете размеры основания колпака.

Например, 765+20=785, 515+20=535. Итог: 785х535. Размеры наверху: 120х250 мм. Высота 7 рядов: 490мм.

Важно, чтоб на месте установки колпака внутри не получилось ярко выраженной ступеньки. Она затруднит дымоудаление.

Колпак сваривается из листа стали толщиной от 3 мм, ставится в нужном месте. Затем по всей поверхности, в нескольких местах подклеивая мастикой, его обкладывают базальтовым картоном общей толщиной не менее 10 мм. Это делается для того, чтобы нагретое железо не разрушало кирпич в местах соприкосновения. Стыки картона промазываются термостойкой мастикой тщательно. После этого кирпич кладется согласно порядовке.

Лекало для выведения арки

Лекало для арки делается из чего угодно: из 2х рядов прочной фанеры, из досок, брусьев и т.д. Установив лекало и выложив по нему арку из кирпича, не работайте вблизи арки весь следующий день. Затем, не убирайте лекало и вообще не трогайте конструкцию до полного высыхания глины.

Варианты арок многообразны: по крутизне радиуса, варианту отделки, использованию прямого или клинового (для арок с небольшим радиусом) кирпича. Предлагаю удобную в изготовлении, проверенную временем арку небольшой крутизны. Высота подъема 1-2 ряда.

Если проанализировать проект и понять принцип, можно создать свой вариант. Безусловно, Вы сразу не поймете, как возводится комплекс, который состоит из множества блоков, каждый из которых является отдельным очагом, но изменить габариты, пристроив столешницу или мойку, отобразить зеркально, убрать нижнюю полочку и увеличить дровник вполне реально.

Внешний вид мангала

Тему внешнего вида стоит продумать и изучить заранее, выбирать материал осознанно, учитывая качество и наличие. Можно оставить бюджетный вариант, используя недорогой Витебский печной кирпич и огнеупорный по спецификации. А можно воспользоваться печным лицевым и изменить цвет, закруглить радиусными элементами углы. Иногда, задумав облицовку из натурального или искусственного камня, в процессе строительства приходит понимание, что люди переоценили свои материальные возможности. Тогда в первый год выполняют кладку прямым печным кирпичом, а на следующий облицовывают выбранным материалом. Также поступают с облицовкой жаропрочной плиткой или имитацией изразцов.

Данный вариант открытого барбекю мангала имеет преимущества в силу отсутствия на поверхности высоких температур: позволяет работать с натуральным камнем типа плитняк или кругляк, он клеится на плиточный клей с цементной основой. Сложные комплексы барбекю, в состав которых входят печи закрытого типа, – такие, как коптильня, плита для казана, хлебопечка,- и имеющие на поверхности высокие температуры, более требовательны к лицевым материалам и они оговариваются на этапе разработки проекта.

Вернемся к нашей стройке. Теперь, когда мы ознакомились с инструкцией по кладке, можно приступать к работам на местности. Встает вопрос о фундаменте.

Фундамент для мангала

Фундамент для этой печи мы рекомендуем бетонный. Заглубление 80см, размеры в плане близки к 1220х965 (по 10 см выступают со всех сторон). Песчаная подушка и щебень ложатся в основание, затем готовится сетка из арматуры № 14 или больше в 2 ряда с шагом 150 мм для железобетонной плиты толщиной порядка 70 см. Заливка осуществляется бетоном марки 500. Плита выше уровня земли, покрывается гидроизоляционным материалом.

Закупка строительных материалов

Пока застывает бетон, можно запастись расходными материалами, используя таблицу. Многочисленные фото видео помогут определиться с внешним видом и выбором кирпича. Количество основного кладочного невелико – составляет меньше двух поддонов, а если решите уголки закруглить, из общего количества придется еще вычесть угловые. Не спешите выкидывать половинки – они пригодятся, половиной кирпичика можно воспользоваться уже на первом этапе работ.

Кладка массива печи

Итак, фундамент готов, материалы закуплены, приступаем к возведению основного сооружения. Первый этап потребует особого внимания. Нужно разложить кирпичи по схеме, оставляя между ними равные промежутки в пол сантиметра для швов, затем проверить диагонали. Раскладывание на сухую следует выполнять и далее, чтобы равными долями сглаживать неточности, связанные с перевязкой кладки и особенностями материала.

Читайте также:
Как профессионалы разжигают камин

Для замеса глиняно-песчаного раствора нужна подготовка. Раствор состоит из примерно 1 части глины и 2-х частей песка. Сползая с мастерка, правильно приготовленный раствор оставляет на нем небольшой след. Сваливается без следа – много песка, мажется сильно – много глины.

Каждый керамический кирпич устанавливается на свое место со швом 5 мм со всех сторон, проверяется уровнем по всем осям. В соответствии с нормативами для огнеупорных кирпичей величина шва составляет 2-3 мм.

Обустройство топки мангала из кирпича своими руками

Определитесь заранее, как Вы будете пользоваться печкой. Вставлять железный ящик или гриль, делать ступеньки для шампуров или решеток из кирпича, варить рамки и переставлять их – Вам выбирать.

Рассмотрим вариант с рамками, так как для них нужно прорезать пазы в процессе кладки, сделать это на готовом изделии качественно будет практически невозможно. Нижний паз должен быть на высоте 12 сантиметров от пода, так советуют рестораторы, эта высота придется на начало 15 ряда, в нем же окажется второй паз, и третий – в 17-м. 15 мм вполне достаточно по высоте и глубине прорезания.

Труба

В таблице с расчетами мы говорили о размерах трубы. Стоит уточнить одну деталь. Надкровельную часть трубы выкладывают на цементный раствор, т.к. глиняный будет осадками вымываться. Витебский кирпич для этой части печи тоже не годится, т.к. под действием атмосферных влияний он через несколько лет начинает отслаиваться и крошиться. Используйте других указанных производителей.

Рекомендации по эксплуатации мангала

Вот мы и построили мангал своими руками. Теперь его можно использовать не только для жарки мяса и приготовления шашлыка, но и попробовать свои силы в приготовлении и других продуктов. Нужно установить задвижку дымохода в начале трубы, обычно между 2 и 3 рядами, а на фасадную стенку по размерам портала изготовить дверцу по типу заслонки русской печи, где найти мастера по подобным металлоизделиям подскажут продавцы печного литья и другой фурнитуры. Теперь эту печь можно использовать для приготовления пирогов и выпечки других хлебобулочных изделий.

Для выполнения этих целей потребуется в топливнике разжечь огонь, подождать прогорания древесины до углей, прикрыть задвижку трубы не до конца (оставив приблизительно 1-1,5 см), угли раздвинуть, освободив место для противеня или хлебных форм. Закрываем заслонку и ждем готовности еды. В такой духовке может быть температура от 100 до 250 градусов в зависимости от протопленности массива барбекю мангала и степени раскаленности углей. Продолжаем экспериментировать! Когда Вы приспособитесь к температурному режиму топки, можно пробовать томление каш и супов.

Успешной стройки! Приятного аппетита!

Печь-барбекю из кирпича своими руками: чертежи и порядовка

Мясо, рыба, овощи, приготовленные своими руками в печи-барбекю, имеют впечатляющий вкус и особенный аромат. Выложить печь-барбекю несложно, соблюдая необходимую технологию печных работ. Мы подготовили для вас подробную инструкцию с чертежами и порядовкой, чтобы вы могли сложить ее самостоятельно.

  • Фундамент
    • Материалы
    • Арматура
    • Инструменты
    • Укладка бетонной смеси
  • Корпус печи-барбекю Гудкова
    • Материалы
    • Глино-песчаный раствор
    • Инструмент печника
    • Корпус садовой комбинированной печи
    • Порядовки

Печь-барбекю Е. Гудкова хорошо объединяет в одной конструкции две функции — гриль-барбекю и варочную плиту с конфоркой.

Фундамент

Материалы

Основными материалами для монолитной плиты являются: бетон, арматурные сетки.

Для устройства фундамента достаточно применить бетон по прочности на сжатие В15 (М200). Приготовить его можно, соблюдая пропорцию:

  1. Цемент М 400 — 1 часть.
  2. Щебень или гравий, крупность которого должна быть меньше 30 мм — 4 части.
  3. Песок — 2 части.

Примеси в песке глины, органических частиц, слюды, а также пылевидных включений должны составлять не более 10% от его объема. В крупном заполнителе (гравий, щебень) количество примесей, понижающих прочностные свойства бетона, должно составлять менее 2%.

Расход составляющих бетона по весу в расчете на 1 м 3 :

  • цемент — 325 кг;
  • песок — 1300 кг;
  • щебень — 1300 кг;
  • вода 205 кг.

Арматура

Для армирования фундамента берется сетка из арматуры класса АIII

Размер фундамента принимаем больше размера печи на 10 см с каждого края. Если печь имеет размер 1400х1000 мм, то фундамент будет 1600х1200 мм.

Инструменты

  • щуп (для уплотнения бетона);
  • трамбовка (узкая), защищенная металлом;
  • трамбовка (круглая) с двумя ручками;
  • трамбовка (квадратная), обитая снизу металлом;
  • гладилка (для разравнивания бетона);
  • скребок (для удаления цементного молока);
  • полутерок;
  • доска (для разглаживания бетона);
  • кельма;
  • лопата — прямая режущая часть;
  • лопата — остроконечная нижняя часть;
  • лопата для раствора.

Укладка бетонной смеси

Правильно подобранный и сделанный фундамент — гарантия прочности и долговечности всей конструкции. Здесь очень важно знать, какой грунт станет основанием для печи. Достаточно плотный грунт вполне может удержать конструкцию печи-барбекю. Но здесь есть подводные камни, о которых необходимо знать.

Существуют грунты, которые могут изменять свой объем из-за намачивания или понижения температуры. Это набухающие глинистые, просадочные лессовые и с содержанием растворимых солей, водонасыщенные (при замерзании лед увеличивает объем грунта), с частицами биологического происхождения (торф) и т. д. Эти грунты требуют специальных мероприятий по их укреплению.

Читайте также:
Принципы уборки, которых придерживаются японцы

Разметку будущего фундамента можно сделать, натягивая бечевку на колышки. Размер ямы для песчаной подушки принимается по размеру фундаментной плиты (160х120 см). Так как печь-барбекю будет находиться на улице, грунт в зимний период времени будет подвергаться замораживанию и оттаиванию. В зависимости от типа почвы, глубина песчаной подушки может достигать 1000 мм.

Заполнение ямы песком необходимо проводить послойно (15 см) с трамбованием, либо с проливкой водой для уплотнения. На землю до укладки песка можно постелить геотекстиль, который пропускает воду, но препятствует размыванию песка грунтовыми водами.

На песчаную подушку нужно уложить гидроизоляцию из 2-х слоев рубероида. Это позволит защитить бетон от воды в грунте и удержит не затвердевшую бетонную смесь от протекания в песок.

Доски для опалубки применяют хвойных и лиственных пород толщиной не менее 2 см и не шире 15 см. Стойки, к которым в дальнейшем будут крепиться доски опалубки, вбиваются в землю через 50 см, а затем укрепляют их подкосами. Прежде чем начать укладку бетонной смеси, необходимо очистить опалубку от грязи и увлажнить.

Далее производится установка арматуры в опалубку. Арматурные сетки с помощью вертикальных стержней связывают в объемный каркас, учитывая расстояние между ними и величину защитного слоя рабочей арматуры — 2 см.

Бетонирование желательно сделать за один раз. Это обеспечит одинаковые сроки твердения бетона. Также нельзя забывать о трамбовании бетонной смеси для удаления образовавшихся пузырьков воздуха и уплотнения бетона.

Чтобы поддержать влажностный режим, необходимый для нормального твердения бетона, его покрывают увлажненной мешковиной, брезентом или другим подобным материалом. Можно через 3 часа после заливки бетона на его поверхность насыпать слой влажных опилок, либо песка, которые периодически увлажняют (5 раз за день). Такой режим поддерживается 7–14 дней, пока бетон не достигнет 50–70% своей прочности.

Важно! При температуре наружного воздуха ниже +5 °С свежий бетон нужно утеплить для соблюдения равномерного режима схватывания.

Опалубку можно снимать, когда бетон наберет не менее 50% прочности. В днях это будет зависеть от температуры воздуха:

  • +5 °С — 12 дней;
  • +10 °С — 8 дней;
  • +15 °С — 7 дней;
  • +20 °С — 6 дней.

В любом случае показателем для возможности снятия опалубки будет твердость углов и поверхности конструкции. Приступать к работам по возведению печи-барбекю можно только через 2 недели, учитывая температуру воздуха.

Корпус печи-барбекю Гудкова

Материалы

  1. Кирпич огнеупорный (шамотный) ГОСТ 390–96.
  2. Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

  • однокомфорочная плита варочная 420х500 мм;
  • решетка–мангал 420х500 мм;
  • металлический лист 500х600 мм;
  • прочистная дверка 140х140 мм;
  • поддувальная дверка 270х140 мм;
  • топочная дверка 250х270 мм;
  • колосниковая решетка 300х200 мм;
  • уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
  • проволока стальная 2 мм — 10 м;
  • шнур асбестовый 5 мм — 10 м.

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

  • жирная — 2–4%;
  • средняя — 15%;
  • тощая — 30%.

Состав раствора (глина, песок):

  • жирная — 1:2,5;
  • средняя — 1:1,5;
  • тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок.

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода.

Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

Порядовки

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Читайте также:
Чугунный камин для дома: разновидности, особенности

Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней.

Любой праздник на свежем воздухе вряд ли обходится без вкусно приготовленной еды на огне, который насыщает ее энергией природы. А печь, сделанная своими руками, воплотит любые рецепты гостеприимного хозяина.

Печь-камин с теплообменником: что это такое для дачи, чугунная своими руками, длительное горение и чертежи

Главная страница » Публикации » Печь-камин с теплообменником: что это такое для дачи, чугунная своими руками, длительное горение и чертежи

Печь-камин с теплообменником можно приобрести в любом специализированном магазине, предварительно прочитав отзывы о понравившейся модели Печь-камин с теплообменником редко применяют для отопления дома и очень часто ограничены в своем использовании. Этому есть объяснение. В этой конструкции нет регулярной подачи топлива. Это особо ощущается ночью и может принести дополнительные неудобства. Но на данный момент на рынке такие конструкции являются самыми популярными моделями и представлены в широком ассортименте. Чаще всего это печи-камины, изготовленные из чугуна, и включают в себя теплообменник. Конечно, если вы можете похвастаться определенными умениями, можно самостоятельно сконструировать это агрегат. Но как именно?

Содержание:
  • Камин с теплообменником: причины популярности
  • Что такое теплообменник в печи-камине
  • Разновидности печей-каминов с теплообменником для дачи
  • Чугунная печь-камин с теплообменником: этапы подключения
  • Обзор модели: печь-камин с теплообменником (видео)

Камин с теплообменником: причины популярности

В основных случаях печи-камины используются для установки в загородном доме. Они комфортабельны, относятся к безопасным, и самое главное великолепно вписываются в любое пространство. Кроме того такая конструкция станет отличным решением для поселков или деревень, где часто случаются перебои с электроэнергией или нет газа. Камин с теплообменником рассчитан даже на самостоятельное подключение к системам отопления. Так же это отличный вариант для нагрева воды и применения в бытовых нуждах.

Среди преимуществ камина с теплообменником стоит отметить длительный срок службы и надежность

Печи-камины с теплообменником обладают 7 достоинствами в применении:

  • Их можно совместить с любой системой отопления в доме;
  • Доступная ценовая политика;
  • Возможность автономной работы;
  • Уютный и красивый вид;
  • Возможность использовать дрова в качестве основного топлива;
  • Можно разместит в углу;
  • Способны быстро прогреть помещении не зависимо от сезона.

Если говорить о функциональности при использовании таких печей в доме или даче, то они так же включают ряд положительных свойств, а именно отопление, возможность приготовит пищу, экономичность, надежность, и конечно же красота. Одна такая конструкция способна заменить плиту для готовки и стать главным элементом дизайна.

Что такое теплообменник в печи-камине

Прежде чем приобретать данную конструкцию нужно ознакомиться с основными принципами ее работы. Печь-камин в основном изготовляется из стали или чугуна. Сама конструкция включает в себя стальную камеру закрытого типа, толщина которой составляет 6 мм. Если камера относится к открытым разновидностям, то толщина достигает 4 мм. В трубах теплообменника может циркулировать до 40 литров теплоносителя, после этого вода начинает поступать в ту систему, которая установлена в помещении.

Для удобной эксплуатации каждый камин оснащается регуляторами тепла. Если говорить о внешнем виде, то среди большого ассортимента можно выбрать именно тот, который лучше всего подойдет к вашему дизайну.

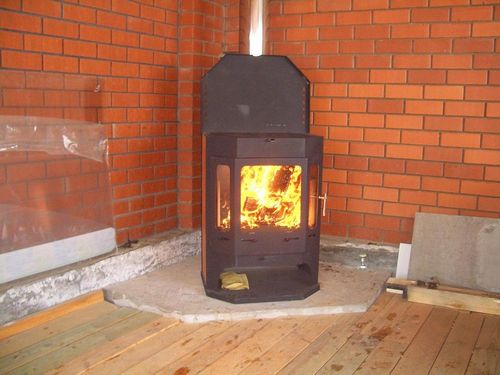

Печь-камин следует устанавливать на негорючую поверхность

Печи данного типа способны регулировать подачу тепла такими способами:

  1. Заслонками. Этот вариант является самым экономным и идеально подходит для того чтобы приготовить еду. Печь-камин с длительным горением при условии использования специальной схемы подключения, способен не только обогреть весь дом, но и регулярно нагревать воду для нужд.
  2. Терморегуляторами. Они могут быть подключены как дополнительные источники тепла. В случае длительной работы печи, они поддерживают необходимую температуру помещения и обеспечивают нагрев воды.

Какой именно вариант печи-камина с теплообменником подойдет для вашего помещения решать вам. Лучше всего обратиться за консультацией к специалисту, чтобы выбор был сделан правильно.

Разновидности печей-каминов с теплообменником для дачи

Камины с теплообменниками обладают несколькими вариантами исполнения. Но главный критерий, по которым их разделяют, это расположение.

Существует два типа систем:

  • Закрытая;
  • Открытая.

Работа с открытой системой включает в себя движение воды по змеевику, который находится в открытых топках. Такая конструкция нуждается в использовании специальных расширительных баках, которые чаще всего располагаются на чердаках домов.

Что касается закрытых систем, то их нагрев осуществляется благодаря подогреву жидкости в топочных отсеках. Когда температура жидкости достигает 90 градусов или более, она под давлением начинает передвигаться в систему с отопительным насосом. Когда вода остывает, она под давлением возвращается назад. Такая система чаще всего включает в себя баки мембранного вида.

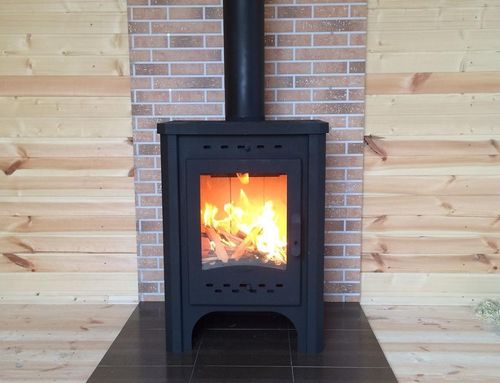

Печи-камины хорошо подходят для обогрева небольших помещений

Кроме этого, печи данного типа разделяют по конструктивным особенностям на:

  • Устройства внутреннего вида;
  • Устройства внешнего вида.

Устройства внутреннего вида включают в свой состав емкость с водой, которая располагается в топочных отделах или змеевиках.

Читайте также:
Биокамин своими руками: устройство и пошаговая инструкция по сборке

Что касается внешнего вида, то здесь емкости с водой располагаются около дымохода.

Исходя из сказанного выше, можно сделать вывод, что печи данного типа нужно выбирать исходя из того какой будет режим отопления вашего помещения. Если оно небольшое, а отопление непостоянное, то лучше отдать предпочтение внешнему типу. Для дач или домов с большой площадью, где вы находитесь часто или постоянно, и при условии длительного горения, лучше всего подойдет внутренний тип, который будет включать в себя принудительную циркуляцию воды.

Чугунная печь-камин с теплообменником: этапы подключения

Состав печей-каминов довольно прост. Их конструкции позволяют произвести установку практически в любой комнате и в любом месте. Единственное условие, которое нужно соблюдать, это возможность организовать дымоотвод. Но если есть современный дымоход и подходящий чертеж, это не должно принести особых трудностей при подключении.

Перед тем как приступить к подключению печи-камина, стоит ознакомиться с советами профессионалов и посмотреть обучающее видео

Для того чтобы подключить печь-камин с теплообменником потребуется соблюдать следующие шаги:

  1. Произвести установку системы отопления. Подключит такую печь к общей системе можно по окончанию всех работ. Также возможно начать установку с отопительного оборудования. Здесь нет строгого правила, все зависит от того есть печь уже в наличии или ее только планируют приобрести, а так же планируете ли вы еще какие либо отделочные работы.
  2. Вводы и выводы теплообменников в основном находятся с тыльной стороны печи. Чаще всего они обозначены на корпусе. Если условных знаков нет, тогда слева тыльной стороны будет находиться отверстие для вывода, а справа для ввода.
  3. Когда вы будете подключать сгоны, нужно учесть, что в будущем вы захотите переставить вашу печь-камин с теплообменником на другое место. Поэтому лучше всего отдать предпочтение патрубкам «американкам», которые включают в себя отсекающие вентиля.

Очень важно помнить, что работа по установке своими руками, возможна только тогда, когда вы обладаете определенными навыками в сфере сантехнических работ. Если таковых нет, то для правильной организации работы по подводу к дымоходу, лучше пригласить специалиста.

Обзор модели: печь-камин с теплообменником (видео)

Какой вывод можно сделать исходя из данной статьи? Печь-камин с теплообменником, стала универсальным средством в организации теплого помещения. Как уже было сказано, такая конструкция может позволить себе практически все, готовку, подачу теплой воды и, конечно же, обогрев. Сложностей нет, ведь вы уже приобретаете готовую модель, осталось только внести несколько деталей и можно наслаждаться конечным результатом.


П ечи-камины хороши тем, что являются автономными источниками тепла. Для российских условий одной такой печи достаточно для обогрева более 50 квадратных.


Дровяные печи-камины для дачи длительного горения служат для наполнения комнаты теплом без постоянного регулирования процесса топки и практически без.


Во время отдыха на даче в последнее время вместо мангалов и барбекю используют тандыры. С их помощью можно приготовить огромное количество разнообразных.

Печь-камин с водяным контуром отопления: обзор популярных моделей для дачи и описание их особенностей

13.12.2019 23,157 Просмотров

Обычный камин хорошо нагревает комнату, но не в состоянии обогреть весь дом на длительное время из-за низкой теплоемкости.

Для этой цели подойдет печь-камин с водяным контуром, к которому можно подключить радиаторы во всех помещениях жилища.

Таким образом, обогрев большого количества помещений производится из одного места.

Согретый внутри водяного контура теплоноситель равномерно распределит тепло и поможет поддержать в доме комфортную температуру воздуха.

Место Наименование Цена
ТОП-5 лучших печей-каминов с водяным контуром отопления
1 МЕТА Ангара Аква Узнать цену
2 La Nordica Termo Isotta Узнать цену
3 EdilKamin Aqua Узнать цену
4 Везувий ПК-01(270) БЕЖЕВЫЙ Узнать цену
5 Везувий ПК-01(270) КРАСНЫЙ Узнать цену
ТОП-5 лучших печей-каминов длительного горения с водяным контуром
1 MBS Thermo Vesta plus Узнать цену
2 MBS VULKAN Узнать цену
3 Romotop GRANADA Узнать цену
4 МЕТА Печора Аква Узнать цену
5 EdilKamin Warm CS Узнать цену

Особенности устройств

Печь-камином с встроенным водяным контуром – это камера из стали с различной толщиной стенок. В закрытой системе показатель составит 6 миллиметров, в открытой — 4 миллиметра.

Между стенок монтируются трубки теплообменника для циркуляции жидкого теплоносителя. Для возможности контролировать температуру в печи ставят термодатчики.

Приток в топочную камеру воздуха обычно регулируется вручную.

В летний период подобное оборудование может использоваться только в целях подогрева воды.

Как выбрать и на что обратить внимание?

Какие качества должны присутствовать у отопительного оборудования, чтобы стать надежным источником тепла:

  1. Мощность. Изменяется с размерами топки и габаритами печи. В среднем, для помещения площадью 10 м² требуется 1кВт мощности.
  2. Габариты. Должны вписываться в помещение для установки.
  3. Объем теплоносителя. Складывается из объема труб и радиаторов, зависит от общей протяженности системы и количества батарей. К полученному значению прибавляется еще 10%.
  4. Сечение дымохода. Показатель важен для подбора подходящих элементов конструкции.
  5. Дополнительные опции. Приготовления и подогрев продуктов, легкая очистка стекла, не нагревающиеся ручки и другие удобные в эксплуатации мелочи.

Рейтинг ТОП-10 лучших моделей

В этом рейтинге мы собрали для вас лучшие модели по цене, качеству и надежности.

Лучшие печи-камины с водяным контуром отопления

МЕТА Ангара Аква

Полная мощность модели составляет 16 кВт, из них 7 кВт — это мощность водяного контура. Теплообменник вмещает 10 литров жидкости и произведен из 5-ти миллиметровой стали.Топка отличается значительным объемом и ее просто очищать от продуктов горения.

Читайте также:
Горелка для биокамина своими руками чертежи и пошаговая инструкция

Дрова могут гореть в пролонгированном режиме, что особенно удобно в ночное время.

Корпус декорирован вставками из керамики, а стеклянная дверца обеспечивает отличный обзор.

Конструктивные решения позволили уменьшить объем сажи, попадающей в дымоход.

  • мощность: 16 кВт;
  • расположение: угловое/пристенное;
  • дымоход: 150мм, переднее/заднее;
  • материал: сталь;
  • отапливаемая площадь — до 160м2;
  • тип стекла: призматическое;
  • габариты: 104*70*54,5см;
  • вес: 205кг.

Достоинства:

  • привлекательное внешнее оформление;
  • наличие панорамного стекла.

Недостатки:

  • большой расход топлива;
  • недостаточная отдача тепла теплоносителю;
  • копоть на стекле.

La Nordica Termo Isotta

Печь-буржуйка из чугуна Isotta снабжена водяным контуром и предназначена для обогрева нескольких жилых помещений одновременно.

Ее двойные стенки позволяют эффективно управлять воздушными потоками. В поверхность встроена варочная панель Она имеет защитную крышку, предохраняющую стены от загрязнения в процессе приготовления блюд.

Дверца топки декорирована панорамным керамическим самоочищающимся стеклом. В нижней части имеется отдельная дверка для удобства пользования зольным ящиком.

Характеристики:

  • мощность: 15-19 кВт;
  • КПД: 78,4%;
  • расположение: пристенное;
  • дымоход: 150мм, переднее/заднее;
  • материал: чугун;
  • тип стекла: панорамное;
  • габариты: 77,5*76*52см;
  • вес: 212кг.

Достоинства:

  • длительное горение;
  • удобная дверца;
  • самоочистка стекла;
  • умеренный расход горючего.

Недостатки:

EdilKamin Aqua

Топочная камера данной печи имеет двойные стенки. Это позволяет снизить температурное воздействие на корпус и продлить срок службы печи-камина.

Внутри топки шамотная отделка, устойчивая к продуктам горения и высокой температуре пламени.

Дверца декорирована стеклом, которое может выдержать нагрев до 750 градусов, но не стойко к точечным ударам. Водяной контур позволит создать в доме полноценную систему отопления, обогревая соседние помещения.

Для безопасности имеется встроенный датчик от перегрева системы. Печь можно использовать на кухне , поверхность для готовки имеет температуру нагрева до 200 градусов.

Характеристики:

  • мощность: 6,5 кВт;
  • варочная плита;
  • расположение: пристенное;
  • дымоход: 150мм, ;
  • материал: сталь, керамические изразцы, шамот;
  • тип стекла: прямое;
  • габариты: 95*52*52см;
  • вес:186кг.

Достоинства:

  • высокое качество материалов;
  • отличная сборка;
  • защита от перегрева.

Недостатки:

Везувий ПК-01(270) БЕЖЕВЫЙ

Печь изготовлена из комбинации чугуна и стали. Дверь чугунная с жаропрочным стеклом. Колосниковая решетка — чугунная. Топка отделана шамотом.

Торцы украшены керамическими вставками бежевого цвета, которые помогают печи дольше сохранять тепло. Возможен обогрев помещений, общей площадью до 200м2.

Горение на одной закладке дров составляет до 5 часов.

Качественные комплектующие гарантируют срок эксплуатации в течение как минимум 10 лет. Топка печи отличается 100% герметичностью.

Фиксирование деталей производится болтовым соединением для гарантии надежности. В экономичном режиме работы дрова только тлеют, в интенсивном — производится быстрая растопка.

Характеристики:

  • мощность: 9 кВт;
  • варочная плита — нет;
  • расположение: пристенное;
  • площадь обогрева — до 200м2;
  • дымоход: 150мм, ;
  • материал: сталь, чугун, керамические изразцы, шамот;
  • тип стекла: прямое;
  • габариты: 82*46*43см;
  • вес:141кг.

Достоинства:

  • дизайн;
  • эргономика;
  • долго держит температуру.

Недостатки:

Везувий ПК-01(270) КРАСНЫЙ

Печь-камин производится из индукционной стали высокого качества. Дверца топки сделана из чугуна и снабжена стеклянной вставкой, поддувальная дверь позволяет контролировать интенсивность горения.

Топка отделана высококачественным шамотом, который без труда можно заменить по необходимости. Декоративные вставки по бокам — керамические, красного цвета.

Мощность составляет 9кВт, что позволит прогреть помещение, объемом до 150м3.

Одна закладка дров обеспечит тепло на срок до 5 часов. Можно подключить электровентилятор для скоростного нагрева комнаты. Минимальный срок службы изделия — 10 лет.

Характеристики:

  • мощность: 9 кВт;
  • варочная плита — нет;
  • расположение: пристенное;
  • площадь обогрева — до 200м2;
  • дымоход: 150мм, ;
  • материал: сталь, чугун, керамические изразцы, шамот;
  • тип стекла: прямое;
  • габариты: 82*46*43см;
  • вес:141кг.

Достоинства:

  • скорость нагрева;
  • приятный дизайн в классическом стиле;
  • высокие ножки.

Недостатки:

  • сажа на стекле.

Лучшие печи-камины длительного горения с водяным контуром

MBS Thermo Vesta plus

Предназначается для теплоснабжения помещений оборудованных водяными системами обогрева. Печь можно подключить к системе в тандеме с твердотопливным котлом или в самостоятельном режиме.

Максимально возможная температура воды внутри теплообменника — 90°C.

Печь производится из чугуна и стали высокого качества. Наружное эмалевое покрытие отличается особым эстетизмом и долго сохраняет привлекательный вид.

Имеется сплошная варочная поверхность из чугуна.

Быстрый прогрев помещения обеспечивается конвекцией. Ящик для золы можно выдвигать непосредственно во время растопки, что упрощает уход.

Характеристики:

  • мощность: 11 кВт;
  • КПД — 83%;
  • варочная плита — есть;
  • расположение: пристенное;
  • площадь обогрева — до 110м2;
  • дымоход: 150мм, ;
  • материал: сталь, чугун, керамические изразцы, шамот;
  • тип стекла: прямое;
  • габариты: 90*46*44см;
  • вес: 91,5кг.

Достоинства:

  • дизайн;
  • качество сборки;
  • высокая эффективность и длительное сохранение тепла.

Недостатки:

  • внутрення поверхность топки может потребовать замены уже через пару лет использования.

MBS VULKAN

Дровяная печь-камин может обогреть большие помещения, имея при этом компактные габариты. Прекрасно подойдет для использования в дачном доме за городом.

Поможет организовать автономное отопление или дополнить существующее.

Топка объемная, при этом топливо расходуется в режиме экономии.

С печью MBS Вулкан Термо жилище станет не только неповторимым по атмосфере, но и более уютным. Есть режимы интенсивного прогрева или тления.

Характеристики:

  • мощность: 24 кВт;
  • КПД — 83%;
  • варочная плита — есть;
  • расположение: пристенное;
  • площадь обогрева — до 140м2;
  • дымоход: 120мм, ;
  • материал: сталь, чугун;
  • тип стекла: прямое;
  • габариты: 65*78*64,5см;
  • вес: 151кг.

Достоинства:

  • удобство растопки и ухода;
  • высокая надежность;
  • скорость прогрева помещения;
  • экономия топлива.
Читайте также:
Как сделать камин в стиле прованс – черты французского кантри

Недостатки:

Romotop GRANADA

Печь отличается современным внешним оформлением, качеством изготовления и использует инновационный метод сжигания древесины.

Корпус выполнен из стали с облицовкой декоративной плиткой. Печи из стали быстрее прогревают воздух — уже спустя 15 минут после растопки.

В топочной камере установлен шамот, выдерживающий до 1300 градусов. Камера топки отделена от корпуса для снижения риска пожара и продления срока службы самой печи.

Характеристики:

  • мощность: 13 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 130м2;
  • дымоход: 150мм, ;
  • материал: сталь, керамика;
  • тип стекла: прямое;
  • габариты: 125*50*56см;
  • вес: 254кг.

Достоинства:

  • современное оформление;
  • богатый выбор расцветок корпуса;
  • эффективность нагрева.

Недостатки:

  • высокая стоимость.

МЕТА Печора Аква

Печора одина из самых эффективных печей-каминов, которая сможет эффективно отопить большой дом. Установка подключается к радиаторам отопления.

Прогревается печь за считанные минуты, а сам очаг камина изготавливается из негорючих материалов, основным является нержавеющая сталь. Если необходимо обогреть небольшое помещение, данная модель подойдёт и для этого.

Тогда ее можно не подключать к водяному контуру отопления, мощности воздушного обогрева будет достаточно. Нельзя подключать печь к радиаторам отопления если в батареях нет воды.

Характеристики:

  • мощность: 9 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 90м2;
  • дымоход: 150мм, ;
  • материал: сталь, керамика;
  • тип стекла: прямое;
  • габариты: 104*75*49см;
  • вес:155кг.

Достоинства:

  • не занимает много места;
  • экономный расход дров;
  • режим тления.

Недостатки:

  • быстро остывает.

EdilKamin Warm CS

Печь относится к новому поколению. В зависимости от площади помещения можно выбрать комплектацию Warm Base или Warm Scaldavivande.

Данная печь может не только обогревать жилище, но и обеспечивать горячее водоснабжение.

Дизайн в классическом деревенском стиле, но впишется и в современный интерьер. Торцы, фасад и основание — чугунные, очаг — из стали, облицовка из керамики.

Характеристики:

  • мощность: 14 кВт;
  • расположение: пристенное;
  • площадь обогрева — до 140м2;
  • дымоход: 150мм, ;
  • материал: чугун, сталь, керамика;
  • тип стекла: прямое;
  • габариты: 108*56*51,5см;
  • вес: 253кг.

Достоинства:

  • эффективность;
  • отопление и горячая вода;
  • надежные комплектующие;
  • идеальная сборка.

Недостатки:

  • высокая стоимость.

Полезное видео

Из видео вы ознакомитесь с обзором печь-камина с водяным контуром:

Печи-камины с водяным контуром: рейтинг лучших моделей 2021 года

Традиционный камин, независимо от типа способа установки, рассчитан на обогрев определенной площади в одном помещении.

В отличие от него хорошая печь с водяным контуром подключается к централизованной системе отопления и может повышать температуру воздуха во всем доме, квартире, создавая максимум комфорта и уюта в холодное время года. В остальной период это только элемент декоративного оформления интерьера, который привлекает всеобщее внимание, и устройство для нагрева воды.

Конструкция 3 в 1

Данный тип нагревательного приспособления объединяет преимущества каминного, печного и водяного отопления. Конструктивно это обычный камин, дополненный в верхней части очага или в стенках корпуса теплообменником с замкнутой системой трубок.

По ним постоянно циркулирует теплоноситель, в качестве которого чаще всего выступает антифриз. При планировании покупки печи-камина стоит учесть, что его эксплуатация предусматривает обустройство дымохода.

Критерии выбора печи

Производители предлагают разнообразный выбор моделей в диапазоне габаритов, формы, дополнительных опций.

На что необходимо обратить внимание в первую очередь:

  • Мощность. На приборе обычно указываются две характеристики мощности — общая и теплообменника. При расчетах следует исходить из того, что для отопления 10 кв. м требуется 1 кВт.
  • Продуктивность теплоносителя. Производительность определяется по объему, который суммируется из протяженности змеевика в конструкции прибора, центральной системы отопления и объема батарей. К полученному результату добавляется 10%.
  • Материал конструкции. Классически это сталь или чугун, которые отличаются прочностью, жаростойкостью, долговечностью.
  • Диаметр дымохода.
  • Дополнительный функционал. Он зависит от предпочтений покупателей и влияет на конечную цену модели.

Какие агрегаты в этом году признаны потребителями лучшими, узнаем из подготовленного рейтинга печей с водяным контуром.

Чугунные печи с водяным контуром

Kratki Koza K6 PW с водяным контуром D 150

Компактное устройство почти квадратной формы, оснащенное витыми ножками, выглядит очень элегантно в классических интерьерах, прованс, стилизованных под старину. Оно относится к закрытому типу: плоское жаропрочное стекло полностью закрывает топку. Конструкция весом 120 кг изготовлена из чугуна, который отлично аккумулирует тепло, равномерно распределяя его. Толщина 8 мм стенок топки, ее герметичность позволяет достигать КПД 76%. Благодаря системе длительного горения на одной закладке дров можно обогреваться длительное время.

Kratki Koza K9 PW с водяным контуром

Модель польского производителя имеет главное достоинство — стенки корпуса из чугуна медленно остывают, что позволяет экономить на топливе и сократить количество рабочих циклов. С ее помощью можно обогреть до 252 куб. м пространства, любуясь на живой огонь через стекло. Система его очистки сокращает время на обслуживание прибора.

La Nordica TermoRossella Plus Evo DSA

Под итальянским брендом выпускается агрегат, в котором проявляются лучшие свойства стали, чугуна и керамики. Удачная комбинация теплоемких материалов, конструктивных особенностей и качество сборки служат гарантией, что КПД прибора достигнет 83%. Первичный воздух у модели регулируется. За счет систем вторичного дожига, длительного горения и футеровки тепло хорошо сберегается, рационально генерируется. Варочная поверхность приносит дополнительное удобство при эксплуатации.

La Nordica TermoIsotta DSA

Полностью чугунная конструкция требует прокладки дымохода сечением 150 мм. В модели органично сочетаются эстетичность, функционал и эргономичность, несмотря на вес 212 кг. Мощность 15 кВт позволяет отапливать пространство до 430 куб. м. Керамическое стекло, закрывающее топку, как и чугун, хорошо накапливает тепло, не давая печи быстро остывать.

Читайте также:
Как сделать камин из кирпича своими руками - варианты кладки

La Nordica TermoNicoletta Evo DSA

Данная печь из чугуна с водяным контуром в рейтинге занимает одну из высоких позиций благодаря продуманности конструкции, ее удобству, универсальной наружной облицовке, выполненной в майолике. Наличие футеровки, эмалированной чугунной двери, керамического стекла, современных систем дожига и длительного горения дает возможность экономить на дровах, получая КПД 83%. Для комфортной эксплуатации прибор оборудован выдвижной дровницей.

La Nordica TermoRossella Plus Forno DSA

Двухуровневый агрегат — мечта любой хозяйки. Он получил от итальянских производителей прочные толстые стенки, которые хорошо сохраняют тепло, материалы с высокой теплоотдачей, современные технологии управления, стильный дизайн. Панорамная духовка выглядит эффектно. Система очистки стекол помогает содержать обе рабочие камеры в идеальном состоянии.

La Nordica Norma S Idro DSA

Надежная в работе печь по дизайну изысканно подчеркнет интерьеры в стиле хай-тек, минимализм, неоклассика. Корпус, дверца и верх изготовлены из чугуна, который отличается долговечностью и теплоемкостью. Конструкция включает закрытую топку, зольник, нерегулируемые устойчивые ножки, футеровку. Стекло выдерживает до 700 градусов и имеет сферическую форму, усиливающую визуальный эффект. Устройство оснащено автоматической системой безопасности DSA.

Стальные печи с водяным контуром

ABX BAVARIA

Малогабаритное устройство чешского производства привлекает эргономичностью конструкции, в которой есть место классической топке, защищенной прямым стеклом и чугунной изящной дверцей. В нижней части размещается дровница, по форме стилизованная под старинные аналоги печи. Среди преимуществ устройства относительно небольшой вес 157 кг, компактные размеры, тонкая регулировка первичного воздуха, симпатичная однотонная керамическая облицовка, широкий выбор расцветок.

ABX Helvetia KP

Эта хорошая печь с водяным контуром имеет продуманную конструкцию, в которой топка классической формы полностью герметична. Закрывающее снаружи ее плоское стекло позволяет наслаждаться видом пламени. Боковое открывание чугунной дверки, препятствующей быстрой потере тепла, дает возможность смотреть на открытый огонь. Узорчатая облицовка гарантированно привлечет внимание всех гостей. При этом прибор имеет показатель КПД 80%.

ABX Island 7 Аква

Один из лидеров рейтинга по производительности. Печь выдает КПД 86% при суперкомпактных размерах! Этому способствуют достаточно мощный теплообменник, продуманность конструкции. Стеклянная дверца, через которую легко наблюдать за огнем, оснащена удобной ручкой. Система вторичного дожига позволяет экономно расходовать дрова, время тления достигает 6 часов. Эксплуатация устройства составляет не менее 25 лет.

ABX BRITANIA K

Для поклонников универсальных и при этом высокофункциональных моделей это оптимальный выбор. Агрегат изготовлен из стали и чугуна, которые характеризуются прочностью, термо- и износостойкостью. В нижней части располагается удобная дровница под типичные для печей-каминов размеры топлива. Система длительного горения продлевает процесс до Качественная технология самоочистки стекла помогает беспрепятственно любоваться видом живого огня в любое время.

Romotop LUGO 03 W

Еще один участник рейтинга печей с водяным контуром родом из Чехии получил популярность у покупателей за КПД 88%, футуристичную компактную форму корпуса, который не занимает много места в помещении. Под приспособление необходимо прокладывать дымоход сечением 150 мм. Сочетание стали и теплоемкой футеровки обеспечивает хороший нагрев и микроклимат в доме, суммарный объем отапливаемых помещений в котором составляет 291 куб. м. Фирменные технологии экономят расход дров до 2,1 кг/ч.

ABX KARELIE

Облицованная керамикой печь-камин расположена на цоколе. Несмотря на вес 257 кг, прибор не выглядит громоздко. Дверца оснащена термостойким плоским стеклом и ручкой для быстрого открывания. В верхней части есть мини-полка для мелких предметов, а в нижней — дровница под поленья размером до 54 см. В продаже модель есть в нескольких ходовых однотонных цветах.

ABX LAPONIE

Эффектное внешне приспособление изготовлено из специальной стали. Корпус полностью герметичен. Модель имеет опцию внешней подачи воздуха на горение, благодаря чему кислород в помещении не выжигается. А специальная остекленная дверца помогает избежать рассеивания искр, копоти. При номинальной мощности 14,6 кВт КПД составляет 77%.

Печь-камин с плитой

Печь-камин с плитой – оптимальное решение для пригородных домов дачного типа и малогабаритных строений. Скромный размер конструкции компенсируется расширенным функционалом. Печь станет превосходным источником тепла, на плите будут готовиться горячие блюда, а огонь в камине придаст романтики домашней атмосфере.

Типы печей-каминов

Печная индустрия, позволяет использовать в строении дровяных обогревателей различные материалы. Но в основном, производители печей представляют широкий ряд моделей, которые разделяются на три вида:

  • металлические
  • кирпичные
  • комбинированные.

Сделать по схеме кирпичную кладку или сварной корпус своими руками не составит особого труда. Кроме того, все комплектующие имеются в свободной продаже. Основное условие для удачного проекта, это неукоснительное следование строительным нормам и плану конструкции.

Камин с плитой

Конструкция данной печи представляет собой портативное металлическое изделие с установленной сверху варочной плитой. Дверца топки имеет стеклянный жаропрочный элемент, обеспечивая возможность окружающим любоваться огнём. В конструкции применён шамотный кирпич или негорючие блоки с огнеупорной основой.

Металлическая печь-камин с варочной плитой

В большинстве случаев, данный тип печи имеет заводское происхождение. Размер у портативной печи-камина компактный, и предусмотрен для обогрева помещения до 25 кв/м. Каждый экземпляр печи имеет установленную производителем мощность.

Камин с духовкой

Данные модели печей устанавливаются в кухонной зоне или столовой, где собирается большое количество людей. Тип печи может быть портативным из металла или стационарным из кирпича. В зависимости от размера помещения, допускается изготовление конструкции по индивидуальному заказу.
Для информации! Соблюдение основных строительных норм при выполнении каминной части избавят владельца от задымлений (СНиП III-Г.11-62).

Читайте также:
Порядовка камина из кирпича: инструкции для разных моделей

Металлическая печь-камин с духовкой

Как эффективнее разместить печь с камином в доме

Выбор универсальной печи не является первым шагом для обустройства. Изначально, для отопителя следует подобрать оптимальное расположение в доме и рассчитать необходимую мощность выделяемого тепла.

Одним из идеальных мест для расположения печи-камина с варочной панелью и духовкой по праву следует считать простенок между кухней и гостиной комнатой. Сторона камина, находящаяся в комнате отдыха, будет обогревать жителей в зябкие вечера и создаст романтический фон.

Печь-камин в интерьере загородного дома

При необходимости обогреть три помещения, подойдёт вариант смещения печи к третьей комнате. Таким образом, на кухне останется топка и варочная панель, область камина будет обращена в гостиную комнату, а боковая сторона нагревателя будет находиться в третьем помещении.

Если требуется расположить очаг в одном помещении, то каминную топку необходимо планировать в комнате отдыха и обеспечить её хорошей видимостью. Варочная панель должна быть в удобном месте, что требует близкого размещения кухни. Нахождение камина по отношению к варочной плите, в таком случае, имеет различные конструкции, например, с боку или, с противоположной стороны.

Пристенные печи-камины имеют обе топки с одной стороны в большинстве случаев. Такая конструкция осложняет одновременное приготовление питания и любование открытым огнём, так как подход к варочной панели будет затруднён жаром открытого огня.

Проекты кирпичных печей с плитой и камином

Универсальные печи, имеющие варочную поверхность с открытой или застеклённой топкой камина, являются наилучшим вариантом для малых загородных домов. Поставить универсальную стационарную печь не окажется сложнее, чем сложить кладку «шведки» или «голландки» стандартных конструкций. Мастер имеет возможность приобрести порядовые схемы той печи, которую он собирается построить.

Кирпичная печь-камин с духовкой

Печь-камин с плитой и духовкой для кухни-гостиной

Стандартная модель многофункциональной печи рассчитана на установку в жилом помещении до 30 м². Однако, габариты конструкции позволяют установить данную печку в помещении вдвое меньше заявленных в характеристике. В строение модели входят: варочная одноконфорочная панель и духовой шкаф, который находится в области умеренного нагрева.

Эксплуатация печи-камина с плитой возможна в зимнем и летнем режимах. Кирпич быстро принимает тепло и удерживает его продолжительное время. Также, к этому модельному ряду следует отнести печь камин с плитой и теплообменником. В этом случае, возможно обогревать дополнительные помещения с помощью циркуляции горячего водяного контура.

Согласно расчёту, построение данной модификации печи потребует:

  • кирпич – 725 штук, в том числе и огнеупорный для футеровки топки
  • духовой шкаф – 280 Х 300 Х 520 мм
  • варочная плита – 400 х 420 мм
  • колосниковая решётка – 180 х 300 мм 2шт
  • вьюшка – 2 шт
  • дверка для топки
  • дверка подзольника
  • стальной лист для предтопочной площадки.

Надкаминную полку можно сделать самостоятельно из дерева или камня. Если предпочтение будет отдано деревянному материалу, до необходимо сделать прокладку из листа асбеста.

Угловой камин с печью для небольшого домика

Для малогабаритных загородных домов, с совмещённой кухней-гостиной, высокой популярностью пользуются угловой камин с плитой. Ключевой потенциал отопителя заключается в печи. Камин выполняет декоративную функцию в этой модели и не рассчитан на долговременное горение с большой закладкой топлива.

Данные обстоятельства позволяют использовать для каминной топки керамический кирпич. Но если владелец намерен использовать топку камина регулярно, то необходимо сделать футеровку из огнеупорного кирпича. Для установки стандартного углового камина будет достаточно 400 кирпичей.

Угловая печь-камин, декорированная изразцами

Компактные металлические печи-камины

Мечта о камине в собственном доме есть у большинства людей. Однако, не все желающие имеют возможность для этой затеи в силу разных обстоятельств. Сооружение в доме массивной, полноценной кирпичной печи-камина с варочной плитой требует определённых технических условий. Стоит к этому добавить, что кирпичная кладка печи весьма дорогое занятие, исчисляемое десятками и даже сотнями тысяч рублей.

Компактная печь-камин с плитой

Но благодаря печной индустрии, потребителям представлен широкий ассортимент компактных металлических печей-каминов с варочными панелями и духовками. Процесс работы данных устройств рассчитан на конвекции и не требует сложных конструкций дымооборотных каналов. Кроме того, дымоход может быть выведен через отверстие в стене.

Ещё одним несомненным плюсом является то, что некоторые портативные модели печей-каминов оснащены теплообменником. Они рассчитаны на помещения, где недостаточно исходящего тепла от обогревателя. С теплообменником возможно подключить секцию водяных радиаторов, которые будут нагреваться за счёт циркуляции горячего водяного контура.

На первый взгляд, установка портативной печи-камина может показаться не сложной затеей. Однако, простая конструкция трубы дымохода и соединение с отопителем могут вызвать трудности у пользователя. Поэтому, перед монтажом лучше посоветоваться со специалистом. Нарушение законов физики повлечёт отсутствие тяги и приведёт к задымлению помещения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
