Газовая колонка без вытяжки — описание и характеристики.

Главная страница » Публикации » Газовая колонка без вытяжки — описание и характеристики.

Одним из условий комфортного существования в современной квартире или доме является наличие бесперебойного источника горячей воды.

В зависимости от потребностей жильцов и конструкционных особенностей помещений, эффективными могут быть нагреватели с накопительной системой или проточного типа.

В условиях малых помещений, таких как квартиры в многоэтажных домах, отличную работоспособность показывают данные газовые колонки. Ещё одно название газовых колонок — турбинные.

Конструкционные особенности

По конструкции водонагреватели с дымоудалением принудительного типа схожи со строением стандартных колонок.

При работе агрегата из магистрали водопровода подается вода, её подогрев происходит посредством горелки газового типа, после чего подводится к крану горячей воды.

Основное отличие колонок турбированного типа заключается в методах отведения продуктов горения из рабочей камеры.

Газовая колонка без дымохода оснащается специальным патрубком, проходящим сквозь стену, посредством которого отработанные газы вытягиваются на улицу. Такая труба обладает недостаточной собственной тягой, поэтому необходимое для отвода газа давление нагнетается при помощи вентилятора, приводимого в движение электромотором.

Замечание специалиста: в газовую колонку встроена камера сгорания закрытого типа. Воздух, необходимый для реакции горения, не отбирается из комнат, а закачивается снаружи. Газ подается из общей газовой системы или из баллона со сжиженным газом.

Газовые горелки

Для обеспечения процесса горения, в специальную камеру сгорания должен подаваться кислород и газ.

Для повышения эффективности процесса газ равномерно подается посредством горелки, оснащенной специальными соплами и системой электрического розжига.

По методу забора воздуха различают:

  • горелки атмосферного типа, имеющие открытые камеры сгорания;
  • принудительные или наддувные, оснащенные камерой сгорания закрытого типа.

Рассмотрим принцип работы каждого типа:

  1. Функционирование атмосферных газовых горелок по принципу работы напоминает функционирование обыкновенной газовой плиты. Через горелку подается газ, который смешивается с воздухом из помещения, после чего осуществляется розжиг и процесс горения. Такие горелки обладают простой конструкцией, но показывают низкую производительность и, в результате работы, воздух в комнате сильно разряжается.
  2. Вентиляторные или наддувные горелки отбирают необходимый для работы воздух с улицы, посредством вытяжки. Такие устройства отличаются повышенной стабильностью при работе даже в условиях низкого давления газа. Также они не нуждаются в необходимости обустройства вертикального дымохода. Вся необходимая работа производится дымоходом коаксильного типа. Недостатком таких агрегатов является повышенная шумность и высокая цена.

Устройство и принцип работы коаксильного дымохода

Термин «коаксильный» подразумевает присутствие двух элементов, располагающихся один в другом. Это касается и коаксильного дымохода, который включает в своей конструкции две трубы разного диаметра.

Внутренняя, меньшая по диаметру труба, выполняет функции отведения отработанных газов на улицу. Внешняя труба, в свою очередь, предназначена для закачки свежего воздуха из атмосферы.

Как правило, длина всего устройства не превышает двух метров. Наиболее распространенный тип установки – горизонтальный, сквозь стену. Также можно встретить вертикальный тип монтажа через потолочное перекрытие и кровлю.

Примите к сведению: благодаря уникальной конструкции, котлы, оснащенные коаксильным дымоходом, обладают рядом преимуществ. Так как воздух подводится из атмосферы, отпадает необходимость проветривать помещение.

Также благодаря тому, что воздух, приходящий из атмосферы, непосредственно соприкасается с отводящей трубой, он приобретает дополнительное тепло, еще до начала процесса подогрева.

Эксплуатация и системы управления

Управление уровнем пламени от горелок может иметь:

  1. Постоянный тип. Горелки, оборудованные системой постоянной подачи, позволяют вручную регулировать количество подаваемого газа посредством ступенчатого переключателя. Такой подход в управлении горелкой требует непрерывного контроля со стороны человека. В зависимости от температуры, подаваемой на вход холодной воды, давления газа, смены давления атмосферы, температура горячей воды на выходе может существенно отклоняться от первоначально заданной.
  2. Автоматический тип. В колонках, оснащенных автоматической системой управления горелкой, после установки определенного режима, будет поддерживаться стабильная работа. Независимо от воздействия внешних факторов, температура воды на выходе их системы будет практически неизменной. Как правило, такие системы оснащаются кнопочной системой управления и цифровым табло.

Система безопасности

Так как бездымные колонки в процессе работы сжигают большое количество газа, то возникает вопрос о безопасности их эксплуатации.

При правильной установке и настройке, газовая колонка оснащается рядом предохранителей и системами защиты. В случае если теплоноситель перегревается, срабатывает реле и колонка автоматически прекращает функционирование.

При неправильной установке или использовании газовой колонки с бездымоходной системой, могут возникать определенные риски.

Обратите внимание: если колонка установлена в квартире многоэтажного дома и над выходным отверстием коаксильной трубы расположены еще несколько квартир, это может нести риски для жильцов, их населяющих.

При работе устройства выделяется большое количество угарного газа, который при определенном направлении движения ветра может проникать в квартиры соседей. Поэтому, при установке водонагревательного оборудования в многоэтажке, обязательным является получение консультации у специалиста службы газа.

Виды розжига

В таких колонках устанавливают три типа системы розжига:

  • электророзжиг — требует наличия встроенных элементов питания или, чтобы колонка была подключена к электрической сети;
  • пьезорозжиг — искра, которая зажигает горелку, возникает от механического воздействия;
  • гидротурбинный розжиг — не нуждается в дополнительном источнике энергии для розжига.

Важные моменты эксплуатации

Газовые водонагреватели имеют положительные и отрицательные качества.

К положительным относятся:

  1. Можно применять в домах, где изначально не предусмотрено использование газового оборудования.
  2. Безвытяжная колонка — отсутствие дополнительной вытяжки, достаточно обычной приточно-вытяжной вентиляции.
  3. Высокая эффективность работы.
  4. Благодаря тому, что камера сгорания изолирована, не сжигается кислород, присутствующий в комнате.
  5. Так как процесс горения происходит в замкнутой среде, в помещение не проникают посторонние запахи, гарь и отработанные газы.
Читайте также:
Электрический накопительный водонагреватель Термекс - преимущества

Наряду с достоинствами колонка обладает и рядом недостатков:

  1. Высокая стоимость оборудования.
  2. Трудоемкий и дорогостоящий процесс установки и подключения.
  3. Присутствие электромотора требует наличия сети электропитания и приводит к дополнительному расходу электроэнергии.
  4. При работе электродвигатель, приводящий в движение лопасти вентилятора, производит много шума.
  5. Коаксильный дымоход выходит с противоположной стороны здания. Это может вызвать дополнительные трудности с согласовательными органами.
  6. Необходимость согласования установки оборудования с соседями сверху.

Интерьер помещения

Так как газовая колонка достаточно массивна, то немаловажную роль играет ее внешний вид и расположение в комнате.

Наиболее подходящие места для установки колонки кухня и ванная, при условии наличия стены, выходящей непосредственно на улицу. Если такая стена есть, то проблем при монтаже коаксильного дымохода не возникнет.

Важной особенностью колонки является ее внешний вид. Разработчики стремятся выпускать устройства с различным дизайном. Поэтому достаточно легко найти модель, которая органично впишется в интерьер.

Также существуют мини газовые котлы. Аккуратная газовая колонка, выполненная из современных материалов, только дополнит декоративные элементы помещения.

Несмотря на все перечисленные выше достоинства и положительные отзывы, перед приобретением агрегата необходимо тщательно взвесить все аспекты его установки и эксплуатации. Если найдется хоть одно условие, вызывающее сомнение, следует также рассмотреть возможность установки другого вида водонагревателя.

Смотрите видео, в котором специалист на примере конкретной марки разъясняет особенности устройства и эксплуатации газовой колонки без дымохода:

Как правильно подобрать газовую колонку, которой не нужен дымоход?

Виды колонок без дымохода

Горячая вода необходима каждому, в любую погоду и в любое время. Таким, необходимым для нашего повседневного комфорта явлением, нас могут обеспечить газовые водонагреватели (колонки), с помощью которых, независимо от центрального водопоставщика, мы будем пользоваться горячей водой.

Газовая колонка без дымохода – устройство, которое станет наилучшим вариантом, в случаи необходимости в обеспечении горячей водой в квартире, многоэтажном доме – где наличие дымохода либо невозможно, либо не было предусмотрено застройщиком.

Помимо этого, данная разновидность газовых колонок, которую еще называют турбированная газовая колонка без дымохода может стать оптимальным решением, если необходимо максимально сэкономить место в доме, на даче либо в производственном помещении.

Колонка без дымохода – уникальная инженерная конструкция, которая внедрением камеры сгорания нового типа, и кардинальным изменением системы вывода газовых отработанных продуктов создала новый тип газовых колонок, универсального типа.

1 Устройство и принцип работы газовой колонки без дымохода

Перед тем как купить газовую колонку без дымохода следует понять принцип ее работы, и отвода отработанного газа, а также разобраться в принципе действия таких устройств.

К примеру, газовая колонка вектор без дымохода состоит из таких деталей:

  1. Корпус устройства, выполнен из металлического сплава. На нем же расположена панель управления, и дисплей, с информацией о температуре воды;
  2. Устройство первичного теплообменника, вместе с термомодулем;
  3. Рециркуляционный насос, благодаря которому происходит подача воды на теплообменник;
  4. Герметичная камера сгорания. Газовая колонка без дымохода закрытого типа имеет уникальную конструкцию камеры сгорания, характерную только для данного типа устройств;
  5. Горелка, как правило с пьезорозжигом, либо с электрическим;
  6. Вентилятор – механизм, благодаря которому и функционирует система без естественной тяги для вывода отработанного газа;
  7. Пластинчатый (вторичный) теплообменник;
  8. Конденсатор и термостат;
  9. Расширительный бак (для первичного хранения воды);
  10. Гидравлический модуль;
  11. Входной линия подачи холодной воды, клапан подачи газа, сбросной клапан;
  12. Выходная линия горячей воды;
  13. Коаксиальная дымоотводная труба.

Следует рассмотреть принцип работы газовой колонки без дымохода:

Прежде всего, при повороте крана горячей воды происходит розжиг горелки. Одновременно с этим процессом, газ, и холодная вода поддается в систему, при помощи индивидуальных клапанов и насоса.

Газовая колонка без дымохода

Далее в камере сгорания происходит превращение газа (под действием температуры) в тепловую энергию, которая переходит в теплообменник. Последний оборудован специальными трубами, по которым циркулирует вода, которая в течении несколько мгновений превращается в теплую. Именно она и поддается далее на систему водоснабжения, после чего мы можем использовать ее в бытовых целях.

Как видно, в целом принцип работы системы газовой колонки без дымохода не имеет кардинальных отличий от обычных колонок. Но следует отметить об особенностях системы отвода отработанных продуктов газа: Во-первых, коаксиальная дымоотводная труба – выводная система, которая не требует дополнительных монтажных работ.

Для ее функционирования следует обеспечить специальный вырез (отсек) в стене, в который и будет установлена данная система. В данном устройстве с одной стороны происходит вывод газа, а со второй поддается чистый воздух, необходим для камеры сгорания. Во-вторых, наличие вентилятора и камеры сгорания закрытого типа лишает необходимости наличие естественной тяги (и конечно же монтажа дымохода).

Газовая колонка без дымохода

2 Виды колонок без дымохода и их отличия, цены

  • Прежде всего, газовые колонки без дымохода разнятся по производителю. На рынке хватает моделей как от представителей зарубежных торговых марок (газовая колонка powerбез дымохода), так и отечественных брэндов (газовая колонка Вектор 11n без дымохода). Основное различие между представителями данных двух групп – стоимость и качество продукции. Согласно общепринятым стереотипам, импортные модели имеют более высокое качество чем наши. Иногда это так, но далеко не всегда. Тем более, если учитывать цены на газовые колонки без дымохода закрытого типа зарубежных производителей, и сравнить их с российскими моделями – разница может достигать 30%. Если обращать внимание на отзывы о газовой колонке без дымохода национального производства, то можно отследить тенденцию, согласно которой люди все чаще поддерживают именно такие модели, в связи с улучшением качества последних, на фоне стремительно вырастающей конкуренции.
  • Следующий критерий, который дифференцирует газовые колонки без дымохода – расположение ключевых механизмов. Данная классификация влияет на удобство эксплуатации и установки устройства. Газовые колонки без дымохода могут иметь горизонтальное расположение, а также вертикальное.
  • Далее следует определиться с видом газовой колонки: накопительная либо проточная. Накопительные водонагреватели без дымохода менее распространённые, так как имеют более высокую цену, занимают, как правило, много места и имеют менее универсальный характер. Тогда как проточные газовые колонки без дымохода (газовые колонки нева без дымохода), являются лидерами сегмента, и осуществляют нагрев воды, непосредственно после того, как последняя проходит через систему.
  • Большинство газовых колонок предназначены для функционирования, при содействии с природным газом. В тоже время, иногда является целесообразной газовая колонка на сжиженном газе без дымохода. Такое устройство может использовать как топливо не только газ из системы, но и сжиженный газ из специальных баллонов, что очень удобно и актуально для регионов и районов, где по определённым причинам нету доступа к газопроводу (дача, в отдаленной местности и т.п.).
Читайте также:
Как правильно провести замену тэна в водонагревателе Термекс

Цена на газовую колонку без дымохода находится примерно на одном уровне с водонагревателями, которые имеют камеру сгорания открытого типа. Если говорить конкретно модели средней мощности имеют стоимость от 8 тысяч рублей (отечественный производитель) и от 10 тысяч – за импортные модели.

Устрйство газовой колонки без дымохода

Цена более мощных агрегатов, с помощью которых можно обеспечить горячей водой несколько точек водозабор в большом доме, начинается с 25 тысяч, а модели для промышленности достигают цены в 50-70 тысяч рублей, а иногда и больше.
к меню ↑

2.1 Советы по выбору колонок без дымохода, их плюсы и минусы

Для того чтобы купить колонку газовую водонагревательную без дымохода, следует знать некоторые особенности подбора нужной модели:

  • Прежде всего, следует определиться с бюджетом, рассчитав не только стоимость устройства, но и все сопутствующие затраты (транспортировка, монтаж);
  • Подбор места в вашем помещении;
  • Измерение размеров свободного места (с помощью этого, вы сможете подобрать модель исходя из максимально допустимых габаритов, конкретно у вашего помещения);
  • Обязательно найдите надежного поставщика (продавца), который сможет предоставить вам гарантию на продукцию;
  • Убедитесь в полноте комплекта: заводская коробка, крепежные элементы, инструкция, и сопутствующая документация (технический паспорт);
  • Рассчитайте необходимую мощность устройства, с учетом заявленного расхода газа.

Газовая колонка без дымохода

Следует назвать основные преимущества выбора газовой колонки без дымохода, среди которых:

  1. отсутствие необходимости установки устройства дымохода;
  2. существенная экономия денег за счет доступной цены самого устройства, и экономии на монтажных работах по установке дорого дымохода;
  3. возможность установки газовой колонки без дымохода практически в любом помещении;
  4. наличие широкого ассортимента на рынке, как по производителям, так и по конструкции, мощности и другим показателям;
  5. улучшенный показатель КПД у турбированных газовых колонок.

При этом, исходя из практического опыта использования бездымоходных газовых колонок, следует отметить следующие недостатки: ремонт устройства имеют большую стоимость, так как конструкция является закрытой (герметичной), а производство газовых колонок высокой мощности, без дымохода практически не возможна, поэтому в производстве их используют крайне редко.
к меню ↑

2.2 Подключаем газовую колонку — видео

Газовая колонка без дымохода

Наличие подогретой воды в доме или квартире стало нормой проживания людей. Вопрос только состоит в том, какой прибор будет наиболее эффективным для нагрева воды для квартир в городских условиях или домов, расположенных за городом. Газовая колонка без дымохода должна быть удобной в эксплуатации и отвечать потребностям в нагретой воде всех жильцов, которые будут ей пользоваться. В некоторых случаях эффективным вариантом станет газовый водонагреватель с накопительной системой, а в других — отлично будут работать проточные водонагреватели.

Газовая колонка без дымохода

Практичным и удобным решением, особенно для квартир, находящихся многоэтажной застройке, станет колонка, работающая на газе и не нуждающаяся в дымоходной трубе — ее еще часто называют турбированной.

Устройство бездымоходной газовой колонки

Подобная колонка работает за счет освобождающейся энергии сгорающего газа, которая нагревает воду, и не требует постройки дополнительного дымохода. Для нее может использоваться природный или сжиженный газ из внутридомовой сети или из баллонов.

Общая схема устройства колонки

Такой колонке не нужно привычной вертикальной дымоходной трубы – она отличается принципом отвода продуктов сгорания. Камера сгорания этого водонагревательного прибора устроена герметично, а для выхода газов устраивается коаксиальный тип дымоотвода, который через стену сразу выводится на улицу. В одной из стен делается отверстие сразу при установке бездымоходной колонки. В колонку встроен специальный вентилятор, который направляет продукты сгорания в нужном направлении.

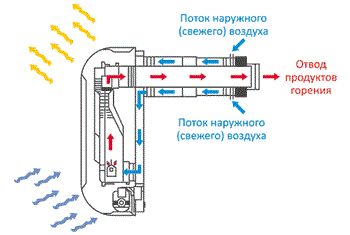

Примерная схема выхода продуктов сгорания

Коаксиальная труба устроена таким образом, что по внутренней ее части отработанные газы выводятся на улицу, а чистый воздух, необходимый для процесса горения, подается по внешнему каналу.

Читайте также:
Как выбрать бойлер для нагрева воды - плюсы и минусы водонагревателей

Коаксиальная дымоотводная труба

Удобство такого прибора состоит еще и в том, что колонка не сушит воздух в помещении, и для него не нужно устраивать дополнительный приток воздуха для поддержки горения. В связи с тем, что нет необходимости делать отдельный вертикальный дымоход, появляется возможность существенной денежной экономии на покупке материалов и проведении монтажных работ.

Видеообзор — устройство современной газовой колонки

Selena SE 3 может работать и на пропане, но для этого нужно потратить чуть больше денег и дооборудовать колонку специальными техническими устройствами, которые сделают её «всеядной» и особенно неприхотливой к качеству газа!

Параметры водонагревателя

Примерная схема работы газовой колонки

Выбирая бездымоходную колонку, необходимо учесть некоторые характеристики, такие как мощность, производительность прибора, уровень безопасности, типы розжига и виды горелок. Немаловажным является момент горизонтальности или вертикальности расположения прибора, так как системы отведения продуктов горения устроены в колонках по-разному.

От правильно подобранной мощности водонагревательной колонки будет зависеть ее производительность. Мощность можно смело назвать основным параметром, который нужно учитывать при при обретении водонагревателя. Высокий уровень мощности дает возможность получать больший объем подогретой в режиме проточного подогрева вода.

На упаковке или в инструкции по использованию обязательно указывается производительность прибора, т.е . объем горячей воды, производимый проточным водонагревателем за одну минуту работы, учитывая определенный подъем температуры воды.

Например, в инструкции указано, что устанавливая температуру 25 градусов, потребитель получит за одну минуту 14 литров горячей воды. Если на входе в колонку для нагрева, вода имеет температуру 8 градусов , то она поднимается за счет работы прибора еще на 25 градусов , т.е . на выходе она будет согрета до 33 градусов .

При желании можно произвести расчет самостоятельно — для этого показатель указанной производителем мощности делится на два. Результатом достаточно точного подсчета будет величина выдаваемой колонкой воды, нагретой на 26 — 32 градусов. Например, водонагреватель, рассчитанный на подачу 14 л в минуту, будет иметь мощность 28 — 30 кВт.

Выбирая водонагревательный прибор, нужно учитывать то, что для принятия душа, умывания или мытья посуды вполне достаточно 5,5 — 6 литров, выдаваемых за одну минуту на каждую используемую точку отбора воды.

Розжиг бездымоходного водонагревателя

На современных водонагревателях, работающих без наличия традиционного дымохода, устанавливаются три вида системы розжига — это пьезорозжиг, электророзжиг и гидротурбинный розжиг. Они обеспечивают удобство при эксплуатации колонки и ее безопасность.

  • Гидротурбинный розжиг происходит от гидродинамического генератора. Некоторые современные газовые водонагреватели оснащены мини-гидроэлектростанциями, генератор которых встраивается в трубопровод водонагревателя. При подаче воды она проходит через турбинку , вращает ее лопасти, и генератор вырабатывает требуемый электрический потенциал для запальника. Эти водонагреватели не нуждаются в дополнительных источниках энергии для розжига.
  • Пьезорозжиг имеет специальный элемент, который выдает электропотенциал от механического воздействия, при котором появляется искра, зажигающая горелку. При таком розжиге существует одно неудобство, которое не позволит сэкономить на газовом топливе — запальник заранее должен находиться в горящем состоянии чтобы при включении воды загорелась основная горелка.
  • Электрический розжиг требует подключения колонки к электросети или установки элементов питания (батареек или аккумуляторов). Датчик давления воды срабатывает при открытии крана и дает команду на розжиг запальника за счет искрового разрядника.

Система управления бездымоходной колонки

Горелки могут быть открытого или закрытого типа

Управление пламенем горелок этих водонагревателей может быть переменным (автоматическим) или постоянным со ступенчатой мощностью.

  • Колонки с горелками, регулируемыми автоматически, после выставления температурного режима будут работать стабильно, выдавая воду конкретной температуры на выходе, независимо от внешних влияний. Как правило, это электронная кнопочная система с цифровой индикацией.
  • Водонагреватели, имеющие горелки со ступенчатой мощностью, дают возможность регулировать пламя горелки, а значит , и температуры воды, самостоятельно. Но однажды проделанная установка не дает уверенности, что колонка будет и далее работать в этом режиме, так как на на грев воды может повлиять давление газа, температура входящий холодной воды и даже изменение атмосферного давления.

Регулировка температуры производится путем поворачивания ручки крана в одну или другую сторону . Не стоит закручивать ручку слишком сильно, иначе можно получить обратный эффект — водонагреватель может полностью отключиться. При такой регулировке крайне нежелательно смешивать нагретую с помощью колонки и водопроводную холодную воду.

Безопасность бездымоходных водонагревателей

Большинство потребителей считает бездымоходные колонки совершенно безопасными в процессе эксплуатации, но так ли это? Любые приборы, работающие на газовом топливе, требуют соблюдения осторожности и правил их бзопасного использования.

Если отказывает один из элементов системы водонагревателя или происходит перегрев теплоносителя, колонка автоматически отключается. Этот довод может говорить за повышенную безопасность прибора при условии его правильной квалифицированной установки

Однако, если бездымоходная колонка устанавливается в квартире многоэтажки, и над этой квартирой расположено еще несколько этажей, то коаксиальная труба, отводящая от водонагревателя продукты сгорания, может стать опасной для жильцов верхних этажей. Угарный газ, после выхода из трубы, поднимается вверх , и движением воздуха его легко может забросить в открытое окно или даже в форточку верхних квартир, а это может вызвать серьезные последствия.

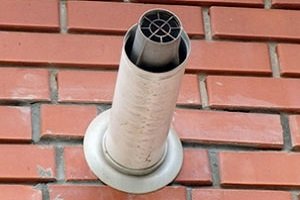

Так выглядит выход коаксиальной трубы на улице

Именно поэтому перед тем, как устанавливать такое водонагревательное оборудование, необходимо обязательно проконсультироваться со специалистами газовой службы. В частном же доме или при расположении квартиры на верхнем этаже можно смело устраивать бездымоходную колонку, так как она не принесет никакого вреда живущим рядом людям.

Читайте также:
Как выполнить замену тэна водонагревателя Аристон - инструкция

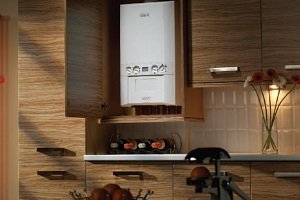

Бездымоходная колонка отлично смотрится в интерьере

Несколько слов хотелось бы сказать и о расположении колонки без дымохода в интерьере квартиры. Она может быть расположе на на кухне или ванной, если хотя бы одна стена комнаты граничит с улицей, так как в ней и придется устраивать отверстие для коаксиальной трубы. Если есть такая возможность, значит, проблем с установкой водонагревателя не будет. Преимуществом таких колонок можно назвать отсутствие неприглядных дымоходных труб, которые мало когда украшают стены.

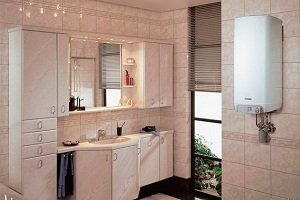

Колонка не должна нарушать гармонии интерьера

Устроенный на стене водонагреватель смотрится аккуратно и не портит, а иногда даже дополняет интерьер своим присутствием.

Прежде чем приобретать этот необходимый и дорогостоящий прибор, обязательно взвесьте все за и против, а также просчитайте место его размещения. Если есть хоть одно условие, которое может вызвать сомнение, подумайте о других видах водонагревателей.

Понравилась статья?
Сохраните, чтобы не потерять!

Газовая колонка без дымохода: особенности устройства, схема и принцип работы

Одним из условий комфортного существования в современной квартире или доме является наличие бесперебойного источника горячей воды.

В зависимости от потребностей жильцов и конструкционных особенностей помещений, эффективными могут быть нагреватели с накопительной системой или проточного типа.

В условиях малых помещений, таких как квартиры в многоэтажных домах, отличную работоспособность показывают данные газовые колонки. Ещё одно название газовых колонок — турбинные.

Конструкционные особенности

По конструкции водонагреватели с дымоудалением принудительного типа схожи со строением стандартных колонок.

При работе агрегата из магистрали водопровода подается вода, её подогрев происходит посредством горелки газового типа, после чего подводится к крану горячей воды.

Основное отличие колонок турбированного типа заключается в методах отведения продуктов горения из рабочей камеры.

Газовая колонка без дымохода оснащается специальным патрубком, проходящим сквозь стену, посредством которого отработанные газы вытягиваются на улицу. Такая труба обладает недостаточной собственной тягой, поэтому необходимое для отвода газа давление нагнетается при помощи вентилятора, приводимого в движение электромотором.

[warning]Замечание специалиста: в газовую колонку встроена камера сгорания закрытого типа. Воздух, необходимый для реакции горения, не отбирается из комнат, а закачивается снаружи. Газ подается из общей газовой системы или из баллона со сжиженным газом.[/warning]

Газовые горелки

Для обеспечения процесса горения, в специальную камеру сгорания должен подаваться кислород и газ.

Для повышения эффективности процесса газ равномерно подается посредством горелки, оснащенной специальными соплами и системой электрического розжига.

По методу забора воздуха различают:

  • горелки атмосферного типа, имеющие открытые камеры сгорания;
  • принудительные или наддувные, оснащенные камерой сгорания закрытого типа.

Рассмотрим принцип работы каждого типа:

  1. Функционирование атмосферных газовых горелок по принципу работы напоминает функционирование обыкновенной газовой плиты. Через горелку подается газ, который смешивается с воздухом из помещения, после чего осуществляется розжиг и процесс горения. Такие горелки обладают простой конструкцией, но показывают низкую производительность и, в результате работы, воздух в комнате сильно разряжается.
  2. Вентиляторные или наддувные горелки отбирают необходимый для работы воздух с улицы, посредством вытяжки. Такие устройства отличаются повышенной стабильностью при работе даже в условиях низкого давления газа. Также они не нуждаются в необходимости обустройства вертикального дымохода. Вся необходимая работа производится дымоходом коаксильного типа. Недостатком таких агрегатов является повышенная шумность и высокая цена.

Устройство и принцип работы коаксильного дымохода

Термин «коаксильный» подразумевает присутствие двух элементов, располагающихся один в другом. Это касается и коаксильного дымохода, который включает в своей конструкции две трубы разного диаметра.

Внутренняя, меньшая по диаметру труба, выполняет функции отведения отработанных газов на улицу. Внешняя труба, в свою очередь, предназначена для закачки свежего воздуха из атмосферы.

Как правило, длина всего устройства не превышает двух метров. Наиболее распространенный тип установки – горизонтальный, сквозь стену. Также можно встретить вертикальный тип монтажа через потолочное перекрытие и кровлю.

[advice]Примите к сведению: благодаря уникальной конструкции, котлы, оснащенные коаксильным дымоходом, обладают рядом преимуществ. Так как воздух подводится из атмосферы, отпадает необходимость проветривать помещение.[/advice]

Также благодаря тому, что воздух, приходящий из атмосферы, непосредственно соприкасается с отводящей трубой, он приобретает дополнительное тепло, еще до начала процесса подогрева.

Эксплуатация и системы управления

Управление уровнем пламени от горелок может иметь:

  1. Постоянный тип. Горелки, оборудованные системой постоянной подачи, позволяют вручную регулировать количество подаваемого газа посредством ступенчатого переключателя. Такой подход в управлении горелкой требует непрерывного контроля со стороны человека. В зависимости от температуры, подаваемой на вход холодной воды, давления газа, смены давления атмосферы, температура горячей воды на выходе может существенно отклоняться от первоначально заданной.
  2. Автоматический тип. В колонках, оснащенных автоматической системой управления горелкой, после установки определенного режима, будет поддерживаться стабильная работа. Независимо от воздействия внешних факторов, температура воды на выходе их системы будет практически неизменной. Как правило, такие системы оснащаются кнопочной системой управления и цифровым табло.

Система безопасности

Так как бездымные колонки в процессе работы сжигают большое количество газа, то возникает вопрос о безопасности их эксплуатации.

При правильной установке и настройке, газовая колонка оснащается рядом предохранителей и системами защиты. В случае если теплоноситель перегревается, срабатывает реле и колонка автоматически прекращает функционирование.

При неправильной установке или использовании газовой колонки с бездымоходной системой, могут возникать определенные риски.

Читайте также:
Слить воду из бойлера для его чистки совсем не сложно. Учимся у профессионалов

[warning]Обратите внимание: если колонка установлена в квартире многоэтажного дома и над выходным отверстием коаксильной трубы расположены еще несколько квартир, это может нести риски для жильцов, их населяющих.[/warning]

При работе устройства выделяется большое количество угарного газа, который при определенном направлении движения ветра может проникать в квартиры соседей. Поэтому, при установке водонагревательного оборудования в многоэтажке, обязательным является получение консультации у специалиста службы газа.

Виды розжига

В таких колонках устанавливают три типа системы розжига:

  • электророзжиг — требует наличия встроенных элементов питания или, чтобы колонка была подключена к электрической сети;
  • пьезорозжиг — искра, которая зажигает горелку, возникает от механического воздействия;
  • гидротурбинный розжиг — не нуждается в дополнительном источнике энергии для розжига.

Важные моменты эксплуатации

Газовые водонагреватели имеют положительные и отрицательные качества.

К положительным относятся:

  1. Можно применять в домах, где изначально не предусмотрено использование газового оборудования.
  2. Безвытяжная колонка — отсутствие дополнительной вытяжки, достаточно обычной приточно-вытяжной вентиляции.
  3. Высокая эффективность работы.
  4. Благодаря тому, что камера сгорания изолирована, не сжигается кислород, присутствующий в комнате.
  5. Так как процесс горения происходит в замкнутой среде, в помещение не проникают посторонние запахи, гарь и отработанные газы.

Наряду с достоинствами колонка обладает и рядом недостатков:

  1. Высокая стоимость оборудования.
  2. Трудоемкий и дорогостоящий процесс установки и подключения.
  3. Присутствие электромотора требует наличия сети электропитания и приводит к дополнительному расходу электроэнергии.
  4. При работе электродвигатель, приводящий в движение лопасти вентилятора, производит много шума.
  5. Коаксильный дымоход выходит с противоположной стороны здания. Это может вызвать дополнительные трудности с согласовательными органами.
  6. Необходимость согласования установки оборудования с соседями сверху.

Интерьер помещения

Так как газовая колонка достаточно массивна, то немаловажную роль играет ее внешний вид и расположение в комнате.

Наиболее подходящие места для установки колонки кухня и ванная, при условии наличия стены, выходящей непосредственно на улицу. Если такая стена есть, то проблем при монтаже коаксильного дымохода не возникнет.

Важной особенностью колонки является ее внешний вид. Разработчики стремятся выпускать устройства с различным дизайном. Поэтому достаточно легко найти модель, которая органично впишется в интерьер.

Также существуют мини газовые котлы. Аккуратная газовая колонка, выполненная из современных материалов, только дополнит декоративные элементы помещения.

Несмотря на все перечисленные выше достоинства и положительные отзывы, перед приобретением агрегата необходимо тщательно взвесить все аспекты его установки и эксплуатации. Если найдется хоть одно условие, вызывающее сомнение, следует также рассмотреть возможность установки другого вида водонагревателя.

Смотрите видео, в котором специалист на примере конкретной марки разъясняет особенности устройства и эксплуатации газовой колонки без дымохода:

Отличия и преимущества турбированных газовых колонок с закрытой камерой сгорания

Централизованное горячее водоснабжение (ГВС) жилых домов уходит в прошлое, его место занимают индивидуальные водонагреватели, в том числе на природном газе. Для квартиры или частного дома, не имеющего свободного дымоходного канала, подойдет турбированная газовая колонка. Этот водогрейный аппарат нового поколения получил название «бездымоходный», ему не нужна традиционная дымовая труба для отвода продуктов горения. Поскольку проточные турбоколонки интересуют многих пользователей, рассмотрим особенности этих бытовых приборов.

  • 1 Чем турбированная колонка отличается от обычной
  • 2 Принцип работы нагревателя с наддувом
  • 3 Преимущества бездымоходных водонагревателей
  • 4 О негативных моментах
  • 5 Отзывы реальных пользователей
  • 6 Заключение

Чем турбированная колонка отличается от обычной

Важное отличие газовой колонки нового типа — закрытая камера сгорания, куда уличный воздух принудительно нагнетается вентилятором или втягивается дымососом. Отсюда названия бытового прибора – турбированная, наддувная, бездымоходная. В атмосферных проточных нагревателях воздух поступает к горелке прямо из помещения естественным путем, через открытый нижний проем.

Двустенную трубу можно установить и вертикально, принцип работы останется неизменным

Любая газоиспользующая установка выделяет продукты горения, которые нужно отводить на улицу. Не является исключением и турбо – колонка, только в данном случае вместо традиционных каналов для выхода дымовых газов предусматривается горизонтальная труба, выведенная наружу прямо сквозь стену.

Оснащенный закрытой камерой газовый нагреватель воды имеет и другие особенности:

  • воздух для сгорания газа всасывается вентилятором с улицы посредством двустенного (иначе – двухконтурного) коаксиального дымохода, сквозь него же выходят наружу продукты горения;
  • устройством проточного водонагревателя предусматривается применение многоступенчатых и модуляционных горелок, способных менять мощность и интенсивность нагрева;
  • нет постоянно горящего запальника, кнопки пъезорозжига или батареек;
  • турбо — нагреватель функционирует в автоматическом режиме начиная от розжига и заканчивая отключением;
  • расходом воздуха и топлива управляет электронный блок (контроллер), выбирая их оптимальное соотношение и подходящий режим нагрева;
  • турбированные газовые колонки питаются от электрической сети.

Пример установки водонагревателя с заделкой всех коммуникаций в стену, труб и электрических проводов не видно

Справка. Как правило, в наддувных аппаратах устанавливается система электрического розжига с несколькими искровыми электродами. Но в некоторых моделях искрообразование организовано с помощью механического гидрогенератора, вырабатывающего электроэнергию от движения потока воды (технология Hydropower).

Благодаря перечисленным особенностям подобных агрегатов, в них реализовано множество функций, повышающих комфорт и безопасность при эксплуатации. О них будет сказано далее.

Принцип работы нагревателя с наддувом

Если говорить о принципе действия в целом, то все газовые проточные водонагреватели работают одинаково: когда открывается соответствующий кран на смесителе, в агрегате от давления протока зажигается горелка и начинает нагревать воду, проходящую через теплообменник. Другое дело, как это реализовано в газовом проточном водонагревателе с принудительным наддувом воздуха.

Читайте также:
Водонагреватели накопительные электрические Аристон - обзор

Функциональная схема водонагревателя, оснащенного турбиной

В отличие от других типов водогрейных аппаратов, газовая колонка с закрытой камерой сгорания действует по такому алгоритму:

  1. В режиме ожидания бытовой прибор включен в электрическую сеть. В камере ничего не горит, потому что запальника там нет.
  2. Когда пользователь открывает кран горячей воды, срабатывает датчик протока и мембрана водяного узла. Последняя механическим путем открывает газовый клапан и горючее поступает к газогорелочному устройству.
  3. По команде контроллера на электродах, размещенных около горелки, возникает искровой разряд, поджигающий газ. Датчик пламени фиксирует появление огня, информирует об этом блок управления, после чего искрообразование прекращается. Одновременно включается вентилятор, нагнетающий воздух.
  4. Пламя, регулируемое контроллером, нагревает воду до температуры, установленной пользователем, за чем следит отдельный датчик. При ее достижении мощность горелки снижается путем уменьшения пламени (модуляции) либо отключением 1—2 ступеней горелки.
  5. После закрытия крана ГВС подача газа перекрывается, горелка затухает и процесс нагрева воды завершается.

Модулирующая (слева) и ступенчатая горелка (фото справа)

Благодаря более совершенной конструкции КПД турбированных колонок выше, чем у обычных атмосферных (88—90% против 84%). Эффективность достигается такими путями:

  • точное дозирование количества природного газа и воздуха, потребного для горения;
  • поддержание выставленной температуры способствует экономии топлива, поскольку газ не расходуется на излишний нагрев;
  • предварительный подогрев воздушного потока в коаксиальном дымоходе.

Последняя особенность наиболее эффективна, поскольку дает возможность вернуть часть тепла, унесенного с дымовыми газами. Холодный воздух с улицы, проходя по коаксиальной трубе по соседству с продуктами горения, отнимает у них тепловую энергию через стальную стенку.

Подробности об устройстве коаксиальных дымоходов показаны на видео:

Бездымоходные колонки закрытого типа наделены несколькими ступенями безопасности, срабатывающими по таким причинам:

  • исчезновение тяги в дымоходе вследствие отключения вентилятора после прекращения подачи электроэнергии;
  • самопроизвольное затухание горелки (контроль пламени);
  • слишком низкое либо высокое давление газа на входе (автоматический газовый клапан);
  • давление в водопроводе превышает 10 Бар (предохранительный водяной клапан);
  • перегрев теплообменника, могущий вызвать скачок давления и разгерметизацию соединений;
  • очень малый расход воды;
  • выход из строя контроллера.

Примечание. При отключении прибора по сигналу датчика перегрева теплообменника в некоторых моделях реализовано его быстрое охлаждение вентилятором, продолжающим работать после затухания горелки.

Любая из перечисленных причин влечет за собой срабатывание газового клапана и перекрывание подачи горючего. Причем после отключения электроэнергии, затухания горелки и скачка давления в газовой трубе клапан срабатывает самостоятельно, без вмешательства контроллера.

Чтобы оценить все прелести эксплуатации турбированных газовых колонок и узнать их слабые стороны, предлагаем ознакомиться с их преимуществами и недостатками.

Преимущества бездымоходных водонагревателей

Как мы уже выяснили выше, газовая колонка без дымохода не бывает, а в случае с турбированными агрегатами он конструктивно упрощен. Это главное достоинство наддувных нагревателей воды, благодаря которому их можно устанавливать в любом частном доме или квартире. Достаточно лишь проложить дымоход горизонтально по кратчайшему пути от аппарата к наружной стене и вывести его на улицу, проделав отверстие.

Так выглядит коаксиальный дымоход, проложенный сквозь наружную стену

Для справки. При необходимости коаксиальную трубу можно вывести и на кровлю частного дома, проложив его вертикально внутри готовой шахты или прямо через перекрытия с облицовкой из негорючих материалов. Подробности о подключении дымоходных труб к газовым колонкам изложены в этой статье.

Теперь перечислим другие преимущества «бездымоходных» газовых нагревателей:

  1. Повышенная эффективность и экономичность по сравнению с традиционными бытовыми приборами для нагрева воды на ГВС;
  2. Благодаря закрытой камере исключено попадание вредных газов и неприятных запахов в помещения;
  3. Для установки водонагревателя достаточно организовать обычную приточно-вытяжную вентиляцию, поскольку совсем обойтись без вытяжки нельзя. Но не придется ломать голову, как устроить в комнате подачу приточного воздуха для горения.
  4. Высокая степень автоматизации турбированной колонки делает ее очень удобной в эксплуатации.
  5. Возможность использовать в качестве энергоносителя не только природный, но и сжиженный газ. Правда, для этого необходима специальная вытяжка, устроенная в нижней зоне помещения (пропан тяжелее воздуха и стелется по полу).

Водогрейный аппарат закрыт со всех сторон, сверху выходит патрубок для подключения коаксиальной трубы, а снизу — штуцеры для воды и газа

Помимо нескольких датчиков, отвечающих за безопасность и поддержание температуры воды для нужд ГВС, колонки с принудительным нагнетанием воздуха оборудованы системой антизамерзания теплообменника. Принцип простой: когда температура в комнате опустится ниже нуля, автоматически включится электрический ТЭН, обогревающий теплообменник и не дающий воде замерзнуть.

Функция антизамерзания в турбированной колонке может оказаться полезной при аварийном отключении системы отопления в зимний период. Она сохранит дорогостоящее оборудование от размораживания, пока хозяева не примут меры по обогреву дома. Правда, неизвестно что произойдет с трубопроводами холодной воды, если они изготовлены из стали либо полипропилена.

Для справки. Не так давно в продаже появились конденсационные газовые колонки, работающие еще эффективнее турбированных. Пример — BOSCH WTD 27AME THERM 8000 S мощностью 48 кВт и производительностью 27 л/мин, чей КПД превышает 90%. Но пока они чрезвычайно дороги (цена указанного экземпляра – 1550 у. е.), а потому практически недоступны рядовому пользователю.

О негативных моментах

Важный недостаток проточных водонагревателей с наддувом – энергозависимость. То есть, после отключения электроэнергии вы останетесь без горячей воды. Понадобится электрогенератор или надежный бесперебойник. Остальные минусы этих агрегатов не столь критичны:

Читайте также:
Как выполнить ремонт водонагревателя Аристон своими руками

  1. Купить турбированную газовую колонку выйдет вдвое дороже, чем атмосферную. Но если сравнивать покупку и монтаж в комплексе, то при отсутствии дымоходного канала коаксиальная труба обойдется гораздо дешевле, нежели строительство дымохода из кирпича или прокладка утепленного сэндвича.
  2. Вентиляторы у моделей некоторых производителей заметно шумят.
  3. Современный наддувный нагреватель – аппарат сложный, его обслуживание и чистку лучше доверить обученному персоналу сервисной службы. Не имея знаний и навыков, самостоятельно копаться внутри колонки в поиске неисправностей не рекомендуется.

Дисплей газовой наддувной колонки и кнопки сенсорного управления

Примечание. В случае поломки электронный дисплей водонагревателя выдаст код ошибки, по которому можно определить неисправность, не прибегая к разборке.

Поскольку мы не сравниваем газовую колонку с электрическим накопительным водонагревателем, то не упоминаем про получение разрешительных документов у газовых служб на подключение водогрейного оборудования. Процедура оформления и присоединения к магистрали обязательна для любых газоиспользующих установок.

А вот проблемы с выведением коаксиальной трубы на фасад многоквартирного дома вполне реальны. Самовольно проделав отверстие (даже в положенном по нормам месте с соблюдением всех отступов), вы можете столкнуться с претензиями от местных служб, мотивируемые порчей фасада, бурением несущей конструкции дома и отсутствием проектной документации.

Совет. Первым делом перед покупкой такой колонки получите письменное согласие всех соседей, поскольку неприятности обычно начинаются с их жалоб на «вонь и удушье из трубы».

Больше информации о водонагревателях с закрытой камерой сжигания вы узнаете, просмотрев видео:

Отзывы реальных пользователей

Есть хорошая традиция: прежде чем выбрать турбированную колонку, не помешает ознакомиться с отзывами пользователей, оставляемых на тематических формах. Мы сделали подборку высказываний от реальных людей о водонагревателях разных производителей:

  1. Николай, г. Владимир, Российская Федерация. Полгода назад поставил себе турбо колонку Аристон MARCO POLO GI7S 11L FFI. Общий вывод – аппарат достойный, не подвел ни разу. За внешний вид однозначно пятерка. Но есть одна странность: подогрев заданного количества воды. Не разобрался в этой функции – то ли нагрев должен выключиться, когда ванна наберется, то ли самому отключать по сигналу. Немного ошибся по мощности, в моем случае нужно было брать Ariston GI7S 16L, а то 11 л в минуту иногда не хватает.
  2. Сергей, г. Москва, РФ. Сделал ошибку, купив колонку Bosch WTD15 AME с турбиной. Не понравилась уже в процессе монтажа и подключения. Хлипкие какие-то патрубки, страшно гайки поджимать. Первый раз открыл воду – соединение потекло, пришлось раскручивать, менять резиновое кольцо. По эксплуатации пока не знаю, не включал еще.
  3. Алексей, г. Днепр, Украина. У нас в городе давно нет горячей воды, большинство людей поставили бойлеры, а я вот решил колонку. К вентиляции подключать дымовую трубу запретили, так что взял бездымоходный аппарат Junkers (бренд немецкий, сборка португальская). Хоть набегался за всякими разрешениями, но в целом доволен, не надо ждать, пока вода в баке нагреется. Живу на последнем этаже, с дымоходом проблем не возникло. Газовщики сказали, на других этажах вывести трубу было бы проблематичнее.
  4. Михаил, г. Курск, РФ. Свою древнюю колонку Протон поменял на Roda JSD20-T1, сосед поставил такой и нахваливал. Все бы ничего, но у нас напор скачет в трубе, как открою два смесителя сразу – нагреватель отключается, а потом зажигается снова. Газовщики дважды приходили, проверили и сказали что с аппаратом все в порядке. Теперь пытаемся приловчиться, чтоб краны открывать по очереди, а в остальном – вопросов нет, греет воду нормально.

Красочно оформленные водонагреватели выглядят впечатляюще

В целом отзывы о турбированных газовых колонках положительные, хотя встречается множество мелких нюансов, доставляющих неудобства. Негатива высказывается гораздо меньше, и то, большая часть подобных отзывов связана с тем, что товар не понравился изначально либо оборудование не удалось установить и подключить самостоятельно. Последнее вполне закономерно, ведь кроме владения сантехническими навыками, нужно дружить с электротехникой и знать, что многие импортные бытовые приборы чувствительны к неправильному подключению фазы.

Хозяевам квартир, пользовавшихся газовыми колонками ранее, иногда не нравятся турбированные водонагреватели, причина – не видно пламени. Это порождает некий психологический дискомфорт и безосновательное предубеждение к подобным изделиям. Хорошая новость: в продаже можно найти турбоколонки со смотровым окошком, например, китайский водонагреватель Селена SWH 20 SE1.

Заключение

Проточные нагреватели с закрытой камерой сгорания и принудительным нагнетанием воздуха – аппараты довольно эффективные и надежные, хотя и отличаются более сложным устройством и высокой ценой. Но в ситуации, когда приходится выбирать между устройством дымохода с нуля, покупкой электрического бойлера и установкой газовой турбированной колонки, то домовладельцы все чаще склоняются именно в последнему варианту.

Турбированная газовая колонка без дымохода

Наличие в доме горячей воды является одним из обязательных условий комфортного существования любой семьи. Несовершенство системы подогрева воды вынуждает многие семьи прибегать к использованию различных водонагревателей. Использование электрических бойлеров ведет к перерасходу электроэнергии, поэтому существует замечательная альтернатива — газовые водонагреватели. Однако проблема может заключаться в том, что не во всех домах имеются дымоходы для подключения газовых колонок. В этом случае можно использовать специальные газовые водонагреватели без дымохода. Их еще называют турбированными колонками. Об особенностях таких колонок и пойдет речь ниже.

Читайте также:
Выбираем газовую колнку: разбираемся с параметрами этих устройств, узнаем, на что необходимо обратить внимание?

Устройство и работа газовой колонки без дымохода

Конструктивно данное устройство представляет собой проточный водонагреватель, использующий для подогрева воды энергию сгорания газа. Источником пламени колонки может служить природный или баллонный газ. Вода подается в колонку из трубы холодного водоснабжения, нагревается газовой горелкой, после чего выходит из горячего крана.

Как известно, для работы обычной газовой колонки необходим дымоход достаточно большой высоты. Отработанные газы удаляются за счет возникающей разницы давлений между воздухом на улице и в дымоходе.

Газовая колонка без дымохода работает несколько иначе. Камера сгорания в таком устройстве является герметичной. Из нее выходит коаксиальный дымоход, который сообщается с улицей. При установке газового нагревателя сразу же в стене делается отверстие для выхода коаксиальной трубы. Данная труба имеет одну особенность: отработанные газы по ее внутреннему каналу выводятся на улицу, а по внешнему контуру в колонку поступает свежий уличный воздух, который необходим для нормального сгорания газа.

Принцип работы коаксильной трубы бездымоходного газового водонагревателя

Таким образом, удается обойтись всего лишь одним отверстием для выхода трубы на улицу. Внутри корпуса бездымоходной газовой колонки имеется вентилятор, который направляет отработанный воздух в коаксиальный дымоход.

Схема устройства газовой колонки без вытяжки

Плюсы и минусы бездымоходной газовой колонки

Газовые водонагреватели, работающие без дымохода, имеют следующие преимущества:

  • Их можно установить в любом помещении. Например, в новом доме, где наличие дымохода для газовой колонки не предусмотрено проектом. Или в загородном доме, на даче, где нет специально возведенного дымохода;
  • Такое устройство не сушит воздух внутри помещения, что свойственно стандартной газовой колонке;
  • Воздух в помещении не нагревается, что особенно заметно в период жаркой погоды;
  • Эффективность водонагревателя повышается за счет принудительного отвода отработавшего воздуха. В отличие от данного типа водонагревателя, в стандартной газовой колонке продукты горения выводятся самотеком, через общую трубу;
  • Камера сгорания колонки является полностью изолированной, поэтому в помещении не появляются посторонние запахи, характерные для продуктов горения.

Однако у данного оборудования отмечаются также определенные недостатки:

  • Установить колонку данного типа сложнее, нежели обычный водонагреватель. Требуется высверлить отверстие в стене, а затем аккуратно его заделать, оставив снаружи специальную насадку;
  • На газовые турбированные колонки цены устанавливаются более высокие;
  • Наличие вентилятора требует подключения устройства к электросети. Если электричество в сети пропадет, колонкой невозможно будет воспользоваться;
  • Требуется согласование установки газового оборудования с соответствующими инстанциями, так как факт наличия такой колонки скрыть будет невозможно;
  • Турбированная колонка создает повышенный шумовой эффект за счет работающего вентилятора и движущихся с высокой скоростью потоков воздуха. Это ощутимо как в пределах помещения, так и на улице;
  • Вашим соседям сверху, если таковые имеются, может не понравиться такое устройство, ведь к ним будет частично попадать запах отработавших газов, а также периодически будет шумновато за окнами.

Внешний вид наружной части коаксильного дымохода

Совет: Прежде чем устанавливать такое оборудование в многоэтажном доме, согласуйте его монтаж со своими соседями, если не хотите нажить себе врагов.

Виды газовых водонагревателей

Газовые проточные водонагреватели без дымохода различаются двумя основными параметрами. К ним относятся система управления и тип розжига.

Система управления колонкой

Бездымоходные газовые колонки оснащаются различными типами горелок. Они бывают переменными, с автоматической регулировкой мощности, а также постоянными, в которых мощность изменяется ступенчато самим пользователем:

  1. Колонки с автоматическими горелками способны поддерживать постоянную мощность горения на том уровне, на котором они были выставлены. Температура выходящей из колонки воды будет поддерживаться постоянной, независимо от действующих извне факторов.
  2. В колонках с ручной регулировкой имеется возможность вручную изменять степень нагрева воды. Однако температура воды не будет поддерживаться постоянной. Данный параметр может меняться в зависимости от нескольких внешних факторов: температуры поступающей холодной воды, давления газа в системе, а также атмосферного давления.

Важно правильно рассчитать необходимую длину коаксильной трубы

Тип розжига колонки

Проточный газовый водонагреватель с закрытой камерой сгорания может иметь 3 системы розжига, которые обеспечивают безопасность данного вида оборудования и повышают удобство его использования:

  1. Электророзжиг. Преимущество данного вида розжига колонки состоит в том, что отпадает необходимость в постоянно горящем запальнике. Команда на розжиг поступает от датчика давления воды, который срабатывает при открытии водопроводного крана. Источником питания могут быть электросеть или обычные батарейки.
  2. Пьезорозжиг. При механическом воздействии на кнопку розжига происходит образование искры, которая поджигает горелку. Неудобство данного типа розжига состоит в том, что запальник должен постоянно гореть.
  3. Гидротурбинный розжиг. В конструкцию некоторых моделей водонагревателей встраивается генератор небольшого размера, который вырабатывает электроэнергию за счет потока протекающей сквозь него воды. Такая турбированная газовая колонка не нуждается в подключении к электросети или в наличии батареек.

Технические параметры водонагревателя

Когда принято решение выбрать водонагреватель без дымохода, необходимо прояснить несколько важных параметров данного устройства. От этого зависят комфортность его эксплуатации, безопасность и рациональное использование энергоресурсов. Рассмотрим основные параметры:

Мощность колонки

Это наиболее важный параметр, характеризующий возможность нагрева воды за единицу времени, что влияет на его производительность. Чем мощность будет больше, тем больший напор горячей воды можно будет получить.

Совет: Не рекомендуется экономить на мощности водонагревателя. Слишком слабый агрегат не сможет полноценно нагревать очень холодную воду при ее значительном напоре.

Можно примерно подсчитать мощность колонки, которая вам необходима. Для этого следует разделить пополам мощность, указанную в паспорте изделия. Результатом будет расход воды, подогретой на температуру порядка 30 градусов за единицу времени. Например, водонагреватель с мощностью 20 кВт способен нагреть в минуту около 10 литров воды. Чтобы оценить это количество, достаточно знать статистику расхода горячей воды.

Читайте также:
Электрический проточный водонагреватель на кран - устройство
Производительность водонагревателя

На упаковке любого водонагревателя всегда указывается его производительность. Это тот объем подогретой воды, который обеспечит проточный нагреватель за 1 минуту своей работы. Поясним это на простом примере. Допустим, в инструкции к прибору указано, что нагреватель обеспечит подогрев 12 литров воды до 25 градусов. Буквально это не означает, что вода не будет подогреваться более 25 градусов. К этому значению нужно добавить еще исходную температуру воды из крана.

Если в кране температура холодной воды составляет 10 градусов, то получаем такой расчет: 25 + 10 = 35. Следовательно, вода подогреется до температуры 35 градусов с обеспечением расхода 12 л/мин.

На заметку: Принято считать, что для одного сантехнического прибора, например, умывальника, душа или кухонной мойки, достаточно 5,5 л горячей воды в минуту.

Можно сделать вывод о целесообразности использования газового водонагревателя без дымохода. Его однозначно выгодно использовать на даче или в загородном доме, где вы сами являетесь полноправным владельцем. Также можно без проблем установить такой водонагреватель в случае проживания на самом верхнем этаже многоэтажки. Во всех остальных случаях следует взвесить все риски установки такой колонки.

Как выбрать газовую колонку — основные виды устройств и на что обращать особое внимание

Использование газовых колонок – один из самых популярных методов для нагрева воды в доме. И это не удивительно, ведь колонка способна подавать горячую воду в любое время и в таком количестве, которое потребуется ее владельцу. Производители оборудования отмечают популярность колонок среди населения: выпущенные раньше модели модифицируются и совершенствуются, появляются новые технологии, а все вместе это дает приток на рынок множества новых видов и моделей газовых колонок. Как не заблудиться в таком разнообразии моделей и видов, и как выбрать газовую колонку?

  • 1 Основные виды и типы газовых колонок
    • 1.1 Классификация колонок по типу розжига в них
    • 1.2 Классификация колонок по типу установленных в них горелок
  • 2 Мощность колонки
  • 3 На какие моменты следует обращать внимания при выборе колонки
  • 4 Видео руководство и Отзыв владельца
  • 5 Основные бренды и производители на российском рынке

Основные виды и типы газовых колонок

Все газовые колонки, присутствующие на современном рынке, можно классифицировать на два вида, которые будут различны между собой в ряде параметров:

  1. вид розжига;
  2. вид горелки.

Особых различий в условиях как своей работы, так и эксплуатации такие колонки иметь не будут, но степень удобства использования, конечно, будет разной.

Классификация колонок по типу розжига в них

Существует три вида розжига колонок. Как же выбрать газовую колонку и какому типу отдать предпочтение?

    Ручной розжиг. Применяется на старых моделях колонок, в современных же моделях эта технология уже практически не используется. Чтобы зажечь горелку при ручном типе розжига, к ней нужно поднести зажженную спичку и открыть кран подачи газа.

Пьезорозжиг. Эта система работает по тому же принципу, что и обыкновенная зажигалка: механическое усилие в данном случае создает искру. Чтобы зажечь такой водонагреватель, достаточно лишь нажать на кнопку, а пьезоэлемент даст искру и зажжет запальник. На передней панели такой колонки находится регулятор температуры, при помощи которого можно установить необходимый уровень нагрева. Спустя несколько секунд из крана уже потечет вода нужной температуры.

  • Электронный розжиг. Самая современная, но и самая дорогая технология. Колонки, оборудованные электронной системой, отличаются высокой надежностью и позволяют существенно экономить. Автоматика включает и отключает горелку при движениях краном, а значит, газ для работы запальника тратиться не будет. Для создания искры нужна всего пара пальчиковых батареек, но в наиболее современных колонках и вовсе можно обойтись без них – искру выдаст турбина, вырабатывающая ток под действием напора воды. Принцип работы этой технологии схож с принципом, по которому работает автомобильное зажигание. К счастью, одной пары батареек обычно хватает на целый год.
  • Основные причины поломок, внутренее устройство и как починить газовую колонку своими силами — читайте тут

    Классификация колонок по типу установленных в них горелок

    Существует два типа горелок: с постоянной или переменной мощностью. Для работы горелки с постоянной мощностью нужно вручную регулировать температуру воды. Технология переменной же мощности позволяет автоматике подстраивать горелку под поток воды. В современных моделях проточных нагревателей используются модуляционные горелки, которые запрограммированы на выдачу единой температуры вне зависимости от того, с какой температурой вода подается на нагрев.

    Мощность колонки

    Мощность газовой колонки – это первый показатель, на который нужно ориентироваться при ее выборе и покупке. Именно мощность определяет количество воды, которое колонка способна нагреть. Так как выбрать газовую колонку и не ошибиться? Условно все проточные нагреватели можно разделить на три группы:

    1. колонки с низкой мощностью, способные выдать 16-19 кВт;
    2. колонки со средней мощностью, дающие от 22 до 26 кВт;
    3. колонки с высокой мощностью, составляющей 28-32 кВт.

    Устройство с низкой мощностью сможет нагревать всего лишь до 10 литров воды ежеминутно, а этого хватит, к примеру, только для мытья посуды на кухне. В принципе, для однокомнатной квартиры такой небольшой колонки будет вполне достаточно ввиду небольшого количества жильцов и расхода воды. Средняя мощность работы позволяет получить на выходе до 15 литров ежеминутно – более подходящий показатель для жителей квартир с тремя спальнями.

    Читайте также:
    Какой водонагреватель лучше выбрать - Термекс или Аристон

    А уж оборудование с высокой мощностью может нагреть уже 18-20 литров, чего хватит для всех бытовых и даже промышленных нужд. Однако выбирать наиболее мощный нагреватель не стоит: его цена будет гораздо выше, чем у более слабых моделей, и в процессе использования затраты на газ и воду существенно вырастут.

    Чтобы определить необходимую мощность, можно провести простые и даже забавные расчеты. В обычной квартире зачастую находится не больше пары-тройки кранов – один на кухне, два других – в ванной. Если из душа в минуту выходит около шести литров воды, то из обыкновенного кухонного крана – около четырех. Если кран и душ открыты одновременно, значит, что суммарный расход воды составит 10 литров ежеминутно. Также, на количество затрачиваемой воды влияет и напор: кто-то слегка открывает кран, кто-то же откручивает его до крайнего положения. Чтобы подсчитать затраты, понадобится всего лишь банка объемом 1 литр и секундомер.

    В паспорте каждого проточного нагревателя указаны данные о том, сколько литров в минуту может выдать нагреватель, а также температура выдаваемой воды.

    Простой пример: некий проточный нагреватель в минуту способен выдать от 4-14 литров ежеминутно, если разница температур составит 25 градусов, и 2-7 литров при разнице температур в 50 градусов. Под разницей температур понимается разница температуры воды на поступлении в нагреватель и на выходе из него. В среднем, температура холодной воды в кране составляет около 10 градусов. Простой подсчет (10+25) показывает, что на выходе температура воды из колонки составит 35 градусов.

    Читайте так же, нашу статью о том как правильно расчитать мощность газового котла

    На какие моменты следует обращать внимания при выборе колонки

    Важным и полезным в российских реалиях устройством станет наличие модулирующей горелки: при известном непостоянстве давления газа и воды такая горелка сгладит перепады в давлении. Не менее важны и сопутствующие факторы: диаметр труб, их состояние, а также состояние сантехники в доме. Полезной будет и функция контроля пламени: если огонь в колонке по каким-либо причинам погаснет, такая система автоматически отключит подачу газа и полностью устранит риски взрыва.

    Множество современных колонок оборудованы системами защиты, которые полностью обеспечивают безопасность людей и имущества в квартире. Такие системы защищают от утечки газа, если огонь тухнет или не зажигается, или исчезает тяга в дымоотводе, оберегают оборудование от перегрева. В некоторых моделях есть защита от избыточного или недостающего давления воды.

    Особое внимание нужно уделить дымоходу, который будет подключен к выбранному нагревателю воды. Сжигая метан и нагревая тем самым воду, колонка вырабатывает газ угарный, который нужно куда-то утилизировать. Для этой цели к ней и подключается дымоотвод. Нагревательные приборы, якобы не производящие угарного газа, в некотором количестве его все же выделяют. Дышать небольшим количеством вредных веществ или подключить полноценный дымоотвод? Решение остается за владельцем оборудования.

    О том как сделать дымоход своими руками, читайте тут

    Итак, подытожим. Как выбрать газовую колонку и на что нужно обратить внимание? При выборе газовой колонки нужно учитывать ряд важных факторов, среди которых находятся:

    • количество точек, из которых в квартире может одновременно течь горячая вода;
    • состояние сантехнического оборудования в доме;
    • технические характеристики самой выбираемой колонки (мощность и производительность);
    • стоимость того или иного оборудования;
    • внешний вид колонки;
    • постоянное давление газа в газопроводе и диаметр подающих газ труб;
    • параметры и конструкция нагревателя;
    • минимальное давление воды, при котором колонка будет исправно работать.

    Видео руководство и Отзыв владельца

    Основные бренды и производители на российском рынке

    Основные критерии для отбора моделей, поставляемых на российский рынок, – надежность, долговечность, безопасность при эксплуатации и доступная стоимость. Чаще всего в магазинах можно встретить колонки следующих производителей:

    Vaillant – немецкая компания, продающая свою продукцию во всем мире: в Европе, Азии, США, в Латинской Америке и в Африке. Ежегодно компания производит более 3 миллионов единиц различной продукции, в том числе, и проточные нагреватели.

    Junkers – немецкая компания, начинавшая свою деятельность в качестве разработчика и создателя отопительных котлов и прочей техники для обогрева. В настоящее время позиционируется на мировом рынке как строитель авиационной техники и отопительного оборудования.

    Beretta – производитель отопительного оборудования из солнечной Италии, который занимает крупную долю рынка уже более 50 лет. Чаще всего в магазинах можно встретить колонки серии IdrabagnoAqua с различной числовой маркировкой, указывающей на номер модели.

    Установка газовой колонки – простой и удобный способ получить полную независимость от котельной и всегда иметь в доме горячую воду. А вопросов о том, как выбрать газовую колонку, уже больше не будет!

    Рейтинг
    ( Пока оценок нет )
    Понравилась статья? Поделиться с друзьями:
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
