Дефлектор для дымохода: для чего нужен, разновидности и принцип работы дымников и флюгеров

Для эффективной работы дымоотводной трубы предусмотрено специальное устройство, которое монтируется на ее оголовке.

Дефлектор для дымохода предназначается для улучшения создаваемой тяги в конструкции. Также он обеспечивает надежную защиту трубы от проникновения атмосферных осадков и различных загрязнений.

На рынке представлены различные типы дефлекторов, некоторые из них можно изготовить самостоятельно.

  • Для чего нужен дефлектор? Функциональные особенности
  • Принцип работы дефлектора
  • Разновидности дымоходных дефлекторов
    • ЦАГИ
    • Дефлектор Григоровича
    • Круглый Волпер
    • Устройство Н-образной конструкции
    • Флюгер
    • Тарельчатый дефлектор
    • Вращающийся дефлектор
    • Искрогаситель
  • Расчеты размеров дефлектора
    • Таблица размеров
  • Инструкция по сборке дефлектора
  • Монтаж дефлектора

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

  • Выравнивание тяги . Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
  • Искрогашение . Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
  • Защита от негативного воздействия атмосферных осадков . Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Принцип работы дефлектора

Дымоходные дефлекторы монтируются в вытяжной канал или на трубу для отвода дыма для улучшения внутренней тяги.

Принцип работы устройства заключается в следующем:

  • Ветер с воздушными массами опоясывают стенки внешнего цилиндра конструкции, создавая нужное сопротивление.
  • Часть воздушного потока закручивается в вихри и устремляется вверх по дефлектору. Далее воздух соединяется с продуктами сгорания, которые выводятся из дымохода.
  • Воздушно-дымовая масса приводит к увеличению внутренней тяги в дымоотводной конструкции.
  • Независимо от направления воздушных потоков, подобный процесс приводит и к улучшению тяги в отопительном оборудовании.

Верхний цилиндр имеет специальные зазоры для засасывания дыма. Иногда воздушные вихри, создаваемые снизу под колпаком, могут препятствовать выводу продуктов сгорания. Это является существенным недостатком конструкций. Проблема решается путем монтажа под зонтом перевернутой конусообразной насадки, которая предназначена для отражения, рассечения и выведения масс из дымоходной конструкции.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

  • ЦАГИ.
  • Дефлектор Григоровича.
  • Волпер.
  • Н-образный.
  • Флюгер.
  • Тарельчатый.
  • Вращающийся.
  • Искрогаситель.

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме. В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений.

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Расчеты размеров дефлектора

Прежде чем приступить к изготовлению дефлектора на дымоход, необходимо создать рабочий чертеж, в котором будут указаны все размеры устройства. А для этого необходимо выполнить правильный расчёт высоты дефлектора, диаметра входящего патрубка и колпака.

Читайте также:
Чем утеплить трубу дымохода: критерии выбора теплоизолятора

В специальных таблицах содержится информация о размерах приспособлений для стандартных дымоходов.

Таблица размеров

Диаметр канала (внутренний), мм d Высота дефлектора, мм Н Ширина диффузора, мм D
120 145 241
140 167 280
200 241 400
400 481 800
500 600 1000

Если требуется рассчитать размер приспособления для нестандартной дымоходной конструкции, тогда можно воспользоваться общепринятой формулой:

  • Высота дефлектора = 1,6 (1,7)×d.
  • Ширина колпака = 1,7 (1,8)×d;
  • Ширина диффузора = 1,2 (1,3)×d.

d – внутренний диаметр дымоотводного канала.

Важно! Для получения требуемых значений потребуются предварительные замеры внутреннего диаметра дымоотводной трубы.

Инструкция по сборке дефлектора

Дефлектор Григоровича – самый простой и востребованный вид защитных устройств. Он имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымника подходит жесть или оцинкованная сталь толщиной не менее 0,5 мм.

Для сборки потребуется следующий набор рабочих инструментов:

  • Ножницы для резки металла.
  • Молоток.
  • Электродрель и сверла.
  • Сварочный аппарат.
  • Рулетка.
  • Карандаш и фломастер.
  • Плотный картон.
  • Саморезы.
  • Болты и гайки.

В качестве основы для приспособления – лист оцинкованной стали на 0,8 мм и стальные полосы.

Самодельный дефлектор собирается по следующей схеме:

  1. Просчет размеров будущего устройства. Для упрощения можно воспользоваться готовой формулой.
  2. На картоне наносится разметка каждого элемента конструкции. Готовые шаблоны вырезаются и соединяются между собой для проверки соответствия размеров нужным параметрам.
  3. Шаблоны располагаются на стальных листах и обводятся по контурам при помощи фломастера. Заготовки вырезаются ножницами строго по контурам.
  4. Из центральной детали формируется цилиндрический диффузор. На краях проделываются отверстия под саморезы.
  5. Аналогичным образом создается наружный цилиндр. Из двух заготовок собирается конусообразный колпак.
  6. По краям верхнего конуса проделываются 6 надрезов для фиксирующих стоек. Из стальных полос вырезаются стойки длиной 21 см, шириной 5 см. Далее к верхнему конусу кромкой фиксируется нижний конус при помощи стоек.
  7. Готовый колпак соединяется с диффузором и устанавливается в наружный цилиндр.

Важно! Все части соединяются между собой болтами с гайками или сваркой.

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

  • Электродрель со сверлами.
  • Набор рожковых ключей.
  • Шпильки резьбовые.
  • Гайки.
  • Соединительные хомуты.
  • Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

  1. На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
  2. Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
  3. В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
  4. Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Важно! При монтаже дефлектора на дымоотвод большого диаметра для дополнительной фиксации рекомендуется использовать стальные проволочные растяжки.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

Что такое флюгарка на трубу дымохода и как сделать своими руками? Для вентиляции и канализации: Пошагово +Видео

В дымовой отводящей системе особое внимание уделяется флюгарке на трубе, т.к. она выполняет не только декоративную функцию, но и защитную. Имея простую конструкцию, флюгарку можно сделать самостоятельно любого размера под различные трубы. Монтаж и технологию установки колпака дымохода мы опишем ниже.

Характеристика флюгарок на трубу дымохода

Данная конструкция на трубе увеличивает тягу при любых климатических погодных условиях. Благодаря колпаку флюгарки сдерживаются потоки ветра и вокруг дымохода, образуется пониженное давление.

Флюгарка не дает осадками проникать в трубу, за счет чего топливо полностью прогорает в печи. К достоинствам защитных колпаков на трубах можно отнести защиту от обледенения трубы зимой и отсутствие грибка и плесени летом.

Для защиты дымоходной трубы от мусора и проникновения мелких животных, помимо флюгарки устанавливают дополнительно боковые стальные сетки или декоративные элементы.

Колпаки на дымоход имеют следующие параметры:

  1. для устойчивости и защиты от порывистого веса флюгарки на кирпичную трубу выполнены из толстолистовой стали, из-за этого вес конструкции равен 60 кг;
  2. материал изготовления в основном оцинкованная сталь, но встречаются также модели из меди, цинка-титана и нержавейки;
  3. выдерживает конструкция температуру до 200С;
  4. гарантийный срок эксплуатации 5 лет;
  5. высота составляет 180мм от среза до дымохода;
  6. срез высотой до 100мм;
  7. уклон скатов составляет 45˚;
  8. колпак флюгарки на 100 мм больше диаметра трубы с каждой стороны.

Комплектация и материалы флюгарок на трубу

Флюгарка на дымоход состоит из следующих деталей:

Зонтик или колпак — необходимы для защиты трубы от атмосферных осадков;

Фартук — защищает дымоход от грибка, плесени и коррозии;

Кронштейн — соединяет колпак и фартук. Возможно крепление металлических сеток.

Перед тем, как начать строить трубу для дымохода, необходимо продумать все моменты и выбрать подходящие материалы, в том числе и для флюгарки.

Рассмотрим требования, предъявляемые к материалам:

  • прочность;
  • длительный срок эксплуатации;
  • стойкость против коррозии и перепадов температур.

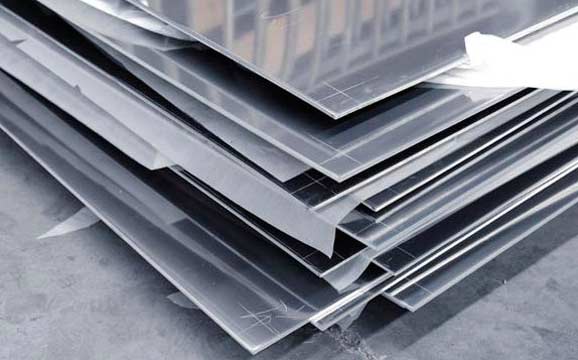

Материалы для флюгарки могут быть следующие:

Медь — Помимо своих отличных свойств пластичности, является жаропрочным материалом. Срок эксплуатации более 50 лет. Может изменить цвет вследствие действия ультрафиолета. Из минусов — подвержена механическим воздействиям;

Оцинкованное железо — высокопрочный, корозионностойкий материал. Прост в эксплуатации и имеет доступную стоимость. Чаще всего из такого материала делают дымники флюгарки;

Нержавеющая высокоуглеродистая сталь — обладает повышенной прочностью, пластичностью и длительным сроком службы. Может незначительно изменить цвет в процессе использования;

Цинк/титан — самый высокоэффективный материал. Срок службы от 70 лет и выше. Причем на всем сроке эксплуатации сохраняет свои отличные качества и свойства.

Покрытие флюгарок и дымников на трубу:

Существуют специальные вещества, которыми покрывают флюгарки. Это необходимо для их дополнительной защиты от вредных факторов.

Порошковая красящая смесь — делает поверхность флюгарки прочной, стойкой к различным механическим воздействиям. Поверхность металла, после нанесения порошка, становится электроизоляционной;

Полиэстер — износостойкий, практичный материал. Защищает поверхность металла от осадков и перепадов температур. Срок эксплуатации более 6 лет;

Материал пурал — отлично выдерживает температурные перепады, не подвержен механическим царапинам, обладает высокой прочностью. Срок службы больше 30 лет;

Материал пластизол — обладает самовосстанавливающими свойствами. Т.е. микротрещины на материале затягиваются, образуя монолитную конструкцию. Обладает высокой пластичностью, прочностью и износостойкостью. Такой материал прослужит более 20 лет.

Выбор флюгарки на дымоход

В зависимости от дымохода, дымник флюгарки бывает:

  1. квадратного сечения;
  2. круглого сечения;
  3. прямоугольного сечения.

По форме скатов, колпаки флюгарок можно разделить на:

Односкатный тип — предназначен для дымоходов, находящихся на плоских крышах;

Плоский тип — минусом данного ската является его плоскость. В период интенсивных осадков он может погнуться и перестанет защищать дымоход;

Двускатный тип — предназначен для дымоходов с квадратным и круглым сечением. Минус такого типа в том, что он не защищает от атмосферных осадков боковые стороны дымохода;

Четырехскатный тип — этот тип подходит для кирпичных дымоходов. Защищает трубу от дождя и ветра со всех сторон;

Конусообразный тип — для дымовых труб круглого сечения. Из плюсов можно отметить отсутствие установки капельника;

Полукруглый тип — предназначен для дымоходов европейского стиля. Хороший тип, но не увеличивает тягу.

При выборе флюгарки на вентиляционную трубу и дымоход придерживайтесь следующих критериев:

  • колпак должен быть несколько больше номинальных размеров трубы;
  • при выборе материала для конструкции, необходимо учесть свойства топлива, которое будет использоваться в печи;
  • покрытие выбирайте с максимальной защитой от внешних факторов;
  • срок эксплуатации должен быть не меньше срока годности кровельного покрытия;
  • для котельных необходимо оборудовать в доме отдельный дымоход;
  • капельник — это важное устройство флюгарки, он отводит лишнюю влагу;
  • при монтировании флюгарки на печную или каменную трубу у нее должно быть оборудовано второе дно для уменьшения конденсата;
  • скаты колпака должны быть выполнены таким образом, чтобы в них не скапливались осадки;
  • высоту колпака регулируют в зависимости от количества отводящего дыма.

Как монтировать флюгарку на трубу дымохода?

Монтаж флюгарки — это важное мероприятие, т.к. от правильной установки будет зависеть тяга в печи, ее работоспособность, срок службы самого дымохода и общий вид крыши. Поэтому перед тем, как приступать к установке, нужно просчитать все моменты и учесть все негативные факторы.

Вообще, весь процесс делиться условно на три главных этапа:

  • подготовка;
  • сборка;
  • установка.

Подготовка конструкции

На данном этапе необходимы такие действия, как:

  1. Замер внешней части дымовой трубы и составление предварительного эскиза;
  2. Выбор основного материала. К этому пункту стоит отнестись внимательно.
  3. Выбор формы трубы и колпака;
  4. Составление плана и чертежа;
  5. Покупка соответствующего материала. Например, листовой металл 1мм толщины, заклепки, уголки и металлическая сетка;
  6. Подготовка инструментов (рулетка, маркер, молоток, болгарка, дрель, ножницы, сварочный механизм).

Выбирайте материал изготовления исходя из его прочностных характеристик. Готовая конструкция должна быть прочной и надежной.

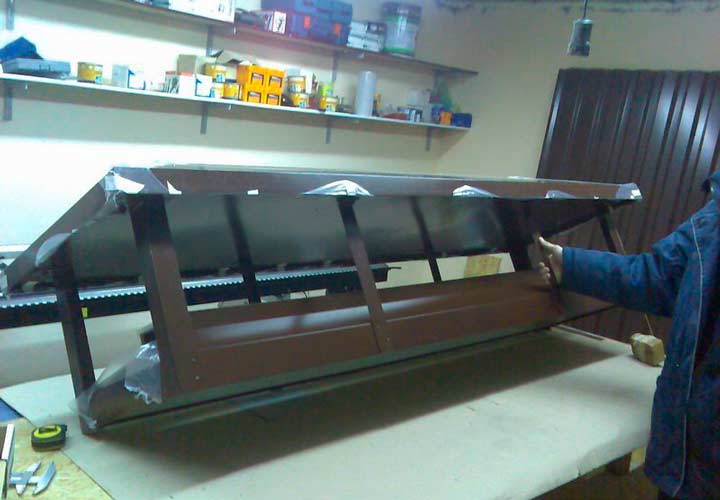

Сборка и установка конструкции

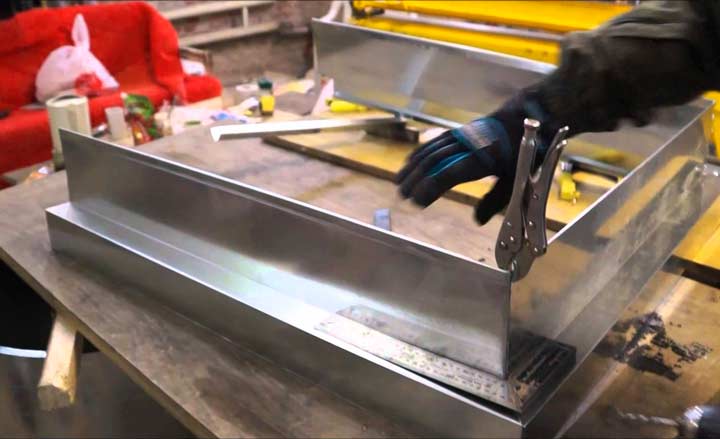

Сборка флюгарок на круглую трубу осуществляется таким образом:

  • Вырезать из картона сложные узлы конструкции;
  • Перенести выкройки деталей на металл;
  • Вырезать все элементы при помощи болгарки;
  • Загнуть колпак согласно плану;
  • Сварить электросваркой колпак по схеме;
  • Вырезать все уголки болгаркой;
  • Уголки загнуть и сделать соединяющие элементы для колпака и фартука;
  • Из листовой стали вырезать фартук;
  • Собрать все детали, придерживаясь плана и схемы;
  • Приварить сетку на боковые кронштейны-держатели;
  • На заклепки к нижней части фартука прикрепить капельник для удаления влаги.

Перед тем, как начать установку, стоит позаботиться о подходящих условиях.Наденьте обувь с мягкой подошвой, чтобы не повредить кровельное полотно, подходящую рабочую одежду и не забудьте страховочное крепление.

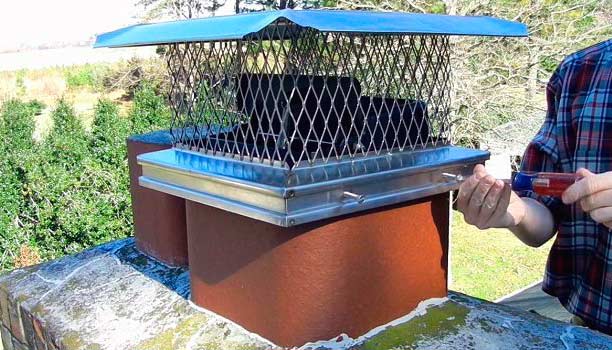

Установка флюгарки на трубу идет следующим образом:

  1. Просверлите в фартуке отверстия для крепления флюгарки;
  2. Поставьте флюгарку на дымоход и временно закрепите. Через отверстия в фартуке необходимо просверлить такие же отверстия, но уже на дымоходе;
  3. Снимите флюгарку;
  4. В получившиеся отверстия необходимо вставить дюбеля под саморезы;
  5. Снова установить флюгарку и прикрутить саморезами.

С помощью стального хомута закрепите всю конструкцию. На этом установка закончена.
Теперь осталось только протестировать всю конструкцию.

Для этого, возьмите молоток и аккуратно постучите по фартуку со всех сторон. Если он сместился, значит, вы плохо закрепили его. А проверить колпак вы можете, просто надавив на него всем своим весом.

Обязательно после окончания установки обработайте все металлические детали специальным раствором. Это повысит срок их службы.

Сделать флюгарку на трубу дымохода своими руками не составит труда. Вам просто необходимы будут подходящие инструменты и немного свободного времени.

В конечном итоге у вас получится отличная защита для дымоходной трубы с улучшенной тягой и как следствие, увеличенным коэффициентом полезного действия печи.

Как сделать правильный выбор флюгера на дымоход в бане?

Ранее в России дымники настолько украшались, что иногда напоминали настоящие сказочные терема. Крыша дома всегда служила его своеобразной визитной карточкой, архитектурным изыском. И до сегодня флюгер на дымоход ставят для того, чтобы создать индивидуальность и завершенность экстерьера дома.

Хотя издавна при помощи флюгера выясняли только скорость и направление ветра, но в наше время этот элемент выполняют больше декоративную функцию. Хотя флюгер для дымохода полезен также и во многих других отношениях. Сегодня нельзя представить себе такие города как Рига, Таллин и Амстердам без флюгеров.

Что из себя представляет дымоходный флюгер?

По своим функциям флюгеры, во всем их разнообразии, вас могут удивить. Есть таковые, которые призваны отводить сточную воду от трубы, другие препятствует проникновению в трубу мелких птиц и даже животных (вы даже не представляете, насколько ужасен запах горящего в дымоходе гнезда птицы, которая свела его еще летом). Еще отдельные флюгеры нужны конкретно для дымоходных труб.

Еще флюгер называют флюгаркой, колпаком на дымоход, золотом или оголовком трубы. Дымник, или по-другому «флюгарка» – это открытая часть дымовой каменной или печной трубы. Это – важное средство защиты крыши дома и одновременно его декоративный элемент. Дымники всегда располагаются поверх трубы и как-бы эстетически завершают ее.

Единственная сложность состоит в том, что подшипники такого флюгера необходимо время от времени смазывать, чтобы он свободно вращался, а зимой – сбивать наледь, которая происходит от конденсации пара дыма.

Главная задача флюгера на дымоходе – это предотвращение обратной тяги. Но не путайте флюгер с разновидностью флюгарки, которая представляет собой простой колпак и как раз может привести к обратной тяги при сильном ветре. Флюгер – это декоративный зонт на трубу, колпак или оголовок, но уже другой конструкции.

Состоит стандартный флюгер из оси, либо стойки, фигуры и розы ветров. Он придает дымоходный или печной трубе статичный и законченный вид.

Принципы работы и функции

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:


Оптимизация тяги с помощью дефлектора

  1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
  2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
  3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Зачем нужен флюгер на дымоходе?

Отметим, что в северных районах России флюгер на трубе также выполняет, кроме эстетической, еще и ветрозащитную функцию. Он решает задачу, которая состоит в отклонении потока воздуха и защите дымовой трубы от задувания. Поэтому на такие трубы флюгер устанавливается регулирующий, со специальной заслонкой, которая прикрывает дымоход от ветра. За счет всего этого приспособления дым свободно выходит с подветренной стороны, без лишних препятствий. А из внутреннего помещения дома уходят все продукты горения и увеличивается печная тяга.

Флюгер на дымовой трубе также предотвращает попадание дождевой воды прямо в дымоход. А специальные капельники на дымоход на флюгере позволит конденсату стекать по его внутренней поверхности и не попадать при этом в трубу.

Дело в том, что если верхняя часть трубы постоянно намокает, она быстро станет разрушаться. Зимой, при конденсате из внутреннего жилого помещения дома и перепаде температур от минусовой до плюсовой, вода легко попадет в микротрещины такой трубы, там же замерзает и там же тает. Происходит постоянное расширение и сужение структуры дымоходной трубы, а это уже ослабляет ее прочность и приводит к разрушению.

Иногда флюгеру также позволяют выполнять функции громоотвода, с заземляющей проволокой. При самом легком дуновении ветра поворачивается в сторону, которое противоположно ему.

Виды покрытия флюгарок

Для дополнительной защиты флюгарок от негативных климатических факторов и улучшения их декоративных свойств на их поверхность могут наноситься специальные покрытия:

  1. Порошковая краска. Имеет высокий уровень адгезии к стали, упрочняет поверхность, стойка к деформациям и изгибам без нарушения герметичности слоя, не содержит токсичных компонент, доступна в широкой цветовой гамме. Легко наносится, быстро застывает, делает поверхность металла электроизоляционным.
  2. Пурал. Не выцветает под действием ультрафиолета, не царапается и не разрушается при температурных расширениях металла за счёт пластичности и высокой прочности. Легко переносит контакт с химически активными веществами, содержащимися в осадках, доступен не только в виде монотонных расцветок, а и текстурных рисунков. Срок эксплуатации более 30 лет.
  3. Полиэстер. Обладает высокой износостойкостью, прочностью и уникальным блеском. Не выцветает, не отслаивается, не подвержен воздействию температур и осадков. Срок службы составляет от 5 лет.
  4. Пластизол. Имеет высокую коррозионную стойкость, отличные декоративные свойства, прочность и пластичность. В отличие от других покрытий, пластизол способен самовосстанавливаться, то есть микротрещины могут затягиваться и, таким образом, слой становится снова герметичным. Срок эксплуатации до20 лет.


Флюгарка на трубу прямоугольного сечения

Что такое флюгер-дефлектор?

Отдельная разновидность флюгеров для дымоходных труб называется дефлектором. Флюгер-дефлектор сам по себе означает «отклонение», и главная задача этого устройства отклонять потоки воздуха от трубы.

Такой дефлектор состоит обычно из двух цилиндров и укрепленных над ними конусообразных зонтиков. Функционирует он так: струи воздуха ударяется о стенку верхнего стакана, огибают его по бокам и заворачиваются вверх. В итоге движение воздуха в самой трубе становится более сильным, и увеличивается тяга в печи.

Принцип же работы флюгера-дефлектора на дымоходе заключается в том, что поток воздуха, не важно какой силы или направления, натыкается на конусообразный верхний колпак и уже не попадает в дымоход.

А путем особой подборки конструкции флюгера-дефлектора можно также добиться того, что тяга не будет пропадать не будет, но еще и увеличится – все благодаря специальным элементам. Секрет такого флюгера заключается в том, что он поворачивается конусом и создает завихрения, при этом свободно вращаясь. Важно только в зимний период избавляться от наледи на устройстве, которая блокирует его работу. Поэтому при установке флюгера-дефлектора необходимо применять подшипники со специальной защитой от попадания влаги и примерно раз в год проводить их смазку.

Чаще всего флюгеры-дефлекторы встречается в виде венцов или корон, которыми украшены оголовки труб, и служат декоративным элементом. Их выразительность и привлекательность зависит от мастерства исполнителя, а именно, насколько тот владеет искусством.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками

Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик

Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

  • диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
  • углы наклона скатов должны варьироваться от 30 до 45 градусов;
  • от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

  • вращающийся флюгер;
  • дефлектор.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Как изготовить флюгер на дымоходную трубу?

Сегодня флюгер на трубу изготавливается из самых разных материалов: жести, алюминия, нержавеющей стали и меди. Используют компании-производители для изготовления частей флюгера, как правило, высококачественные сталь или медь, особенно для изготовления держателей снегозадержателей. Поймите, что любой другой материал просто не выдержит постоянных температурных колебаний и солнечного света.

Так, колпаки и оголовки печных и дымоходных труб обычно из тонколистовой стали, которая еще называется кровельным железом. Толщина ее колеблется от 0,8 миллиметров до 0,35 миллиметров. В кровельном металле содержится мало углерода, а поэтому он обладает приятной пластичностью, легко гнется и режется ножницами. Его несложно вытянуть в нужную форму молотком или чеканкой, стальными или обычными стамесками. А крышка корпуса флюгера делается из стальной заготовки, у которой уже есть внутренняя резьба.

Вот замечательный пример изготовления такого флюгера:

Также для изготовления флюгера на трубу применяется высокая антикоррозийная сталь, с оцинкованным покрытием и, наконец, на крайний случай в качестве листового материала можно также применять также остатки от бидона и старых ведер.

Главное – придумать удачный дизайн. Например, в Европе было модно ставить в качестве флюгера фигурки и видимые котов, которые якобы отгоняли несчастье, а петух на крыше дома всегда предупредит хозяев о грядущей беде. Что интересно, по-английски флюгер буквально называется «погодным петухом». Вы можете сделать такой флюгер, или его более модный аналог:

Вот какие инструменты вам понадобятся: кровельные клещи, молоток, ножницы по металлу, плоскогубцы и киянка. Понятно, что у вас вряд ли есть возможность раздобыть профессиональные инструменты для этого дела, но при определенной смекалке вы вполне обойдетесь и специальным кровельным молотком, и даже обычным четырехгранными слесарным. А киянку можно сделать из твердого дерева – бука или березы, а вместо кровельных клещей на время изготовления флюгера можете обойтись и даже простыми плоскогубцами. А чтобы нанести на будущий флюгер необходимые разметки, используйте риски и чертилки, которые изготовлены из стальных спиц. В ход также могут пойти линейка и циркуль.

Итак, сначала для дымоходной трубы изготавливают так называемый воротник. Именно он будет предотвращать падение дождевой воды в трубу и на чердак. Состоит такой из двух частей нижнего и верхнего. И каждый из фартуков может также, в свою очередь, состоять из трех частей, которые соединены друг с другом.

Сам флюгер вы можете сделать из нержавейки в форме человека, фигурки, предмета или целого сюжета, что особенно модно. Для работы на высоте вам понадобится металлический кронштейн, дрель со сверлом по металлу, шайбы с гайкой, гаечный ключ, заклепочник и прогонка.

Примерный алгоритм изготовления флюгера-петуха (как на картинках выше):

  • Шаг 1. Колпак трубы закрепите по диагонали на металлическую полосу 1-2 миллиметра толщиной. Крышку флюгера нужно делать из стальной заготовки, с внутренней резьбой.
  • Шаг 2. Теперь закрепите кронштейн при помощи заклепочника, с комбинированными заклепками.
  • Шаг 3. Дрелью просверлите отверстие диаметром, который будет равен диаметру стержня флюгера. А на конце стержня на резьбу нарежьте резьбу.
  • Шаг 4. Полоса загибается с каждого конца на несколько сантиметров. После чего крепится кронштейн, и при помощи заклепочника сверлится отверстие.
  • Шаг 5. Далее в отверстие колпака вставляем ось флюгера и сверху надеваем шайбу. На нее накручиваем гайку. Закрутите, после чего можно будет приступать к ориентировке розы ветров относительно сторон света.
  • Шаг 6. Для того чтобы на правильно направить флюгер, воспользуйтесь компасом. А, чтобы фигурка свободно вращались по ветру по ветру, в основании вставьте подшипник. А еще лучше металлографический подшипник скольжения, который отличаются более высокой чувствительностью к ветру.
  • Шаг 7. Затем получившуюся фигурку закрепите болтами или приварите к самому верху стойки.
  • Шаг 8. Еще одна шайба и накручивает уже на другой конец флюгера, чтобы обеспечить плотное его закрепление. Только после этого флюгер будет полностью установлен.

К слову, флюгер для дымоходной трубы вовсе не обязательно должен быть плоским:

Чем покрасить флюгер?

А теперь отдельно отметим покраску флюгеров. Вместе с дымом из жилого помещения всегда поднимается влажный пар, и поэтому флюгер на дымоходе или печной трубе обязательно нужно защитить от коррозии. Поэтому все металлические части обязательно грунтуются заранее стертым суриком.

Возьмите одну часть глины на 10 частей суриков на 10 частей олифы. Вместо сурика подойдет также охра или сухая глина, просеянная через мелкое сито. Равномерно потрите грунтовку в металл, так, чтобы нигде не осталось ни малейшего пробела. Подождите примерно сутки, пока изделие высохнет и покрасьте его масляной краской.

Колпак и воротник флюгера на дымоходе принято окрашивать тоже в цвет, который вы использовали при покраске крыши дома. А вот сам флюгер на трубе нужно покрасить именно в черный цвет, потому что уже через месяц после начала отопительного сезона он все равно почернеет от дыма.

Материалы и формы

В XIX веке флюгарки были только коваными, а других способов изготовить приспособление из металла просто не было. В настоящее время для изготовления флюгарки используют различные материалы, от которых в дальнейшем будут зависеть эксплуатационные качества механизма. К материалам изготовления относятся:

  • Медь. Конструкции из меди прослужат длительный срок (около 50 лет). Механизмы для закрепления медной флюгарки должны быть тоже выполнены из меди, ведь с другими материалами может произойти химическая реакция, что в дальнейшем приведет к видоизменению конструкции. Цвет медных конструкций под воздействием УФ-лучей способен изменяться, от коричневого до зеленого.
  • Оцинкованное железо и сталь. Эти материалы изготовления не уступают медным конструкциям по надежности и прочности. Эти материалы имеют возможность окрашивания в любой цвет.

  • Нержавейка. Конструкция из нержавеющей стали прослужит около 20 лет. Данные приспособления устойчивы к сильному нагреву. Единственным недостатком использования нержавейки является то, что такие изделия со временем теряют свой первоначальный облик.
  • Цинк-титан – это современный стройматериал, который по своим эксплуатационным качествам не отличается от медных конструкций. Срок службы не менее 50 лет.

Почему дует из вентиляции

К сожалению, вентиляционная система иногда работает некорректно. Это когда начинает дуть из вентиляции обратно в жилые помещения дома. С собой воздух из вентшахты приносит неприятные ароматы, и это чувствуется сразу. Не стоит откладывать решение данной проблемы в долгий ящик, потому что сама собой она не решится. Давайте разберемся, почему же вентиляция работает в обратную сторону.

Естественная вентиляция дома

Что собой представляет эта вентиляционная система? По сути, это комплекс воздуховодов в частном доме или система шахт в многоквартирном доме, в которых есть один основной стояк, протянутый от подвала до крыши. Именно он создает тягу за счет разности температуры внутри помещений и снаружи. И чем больше эта разница, тем сильнее работает вытяжка. Добавим ветровое перпендикулярное давление по типу перекрестных участков. Это когда ветер дует в горизонтальном направлении относительно стояка, и за собой он тянет воздух из вентиляции. То есть, отсос воздуха из помещений происходит естественным путем, а не при помощи дополнительного оборудования типа вентилятор.

Конечно, в такой системе должен присутствовать приток воздуха, чтобы внутри дома не образовался вакуум или не понизилась тяга. Поэтому в фундаменте оставляют отдушины или делают отверстия в полу первого этажа.

Причины нарушения циркуляции воздуха

Если система вентиляции работает некорректно, значит, на то есть причина. Их много, но основных две:

  1. Отсутствует приточная вентиляция.
  2. Температура внутри помещений ниже, чем на улице. Обычно это случается летом, когда стоит жара.

Но основная все же причина – это отсутствие приточных потоков воздуха. Обычно в квартирах выводы в вентиляционную шахту производят через ванную, туалет и кухню. А приток воздуха происходил через окна (их неплотности) и входную дверь. Сегодня, когда вместо деревянных окон устанавливаются пластиковые с полной герметизацией стыков и соединений, проблема притока стала серьезной. Чаще всего обратная тяга появляется из-за этого. Эту проблему решают установкой в оконные системы приточных клапанов.

К другим причинам нарушения тяги и появления обратного потока относятся:

  • неисправности самой системы;
  • установка вентиляторов вместо решеток;
  • установка проточной вытяжки, которую подсоединяют к вентканалу;
  • отсутствие зонта на крыше или разрушение устья канала.

Причины неисправности вентиляции

К причинам неисправности можно отнести большое количество факторов. Главное надо понимать, что когда дует из системы вентиляции в квартире – это не одно и тоже, если этот же эффект появился в частном доме. То есть, неисправности в двух зданиях могут быть разными, потому что нарушение тяги в них имеет разные причины.

К примеру, в квартире чаще всего это происходит за счет установки вентилятора или вытяжки в кухне, который начинает давить по своему каналу, а воздух внутри, двигаясь к стояку с давлением, не успевает пройти всей массой вверх. То есть, частично он попадает в соседний канал туалета или ванной. Именно в этих помещениях и образуется обратный эффект. То же самое происходит в обратном направлении, если в кухне вентилятор отключен, а в туалете включен. Такое случается и с соседними квартирами, расположенными одна над другой.

Это говорит о том, что нельзя бездумно устанавливать дополнительные вытяжные приборы, не рассчитав их мощность. И чем мощнее вентилятор, тем сильнее обратная тяга системы вентиляции в квартире многоэтажного дома.

В частном доме произойти это по данной причине не может, потому что на стадии проектирования сегодня стараются вентиляционные каналы распределять по всем комнатам по отдельности. То есть, в кухне устанавливается свой стояк, в туалете и ванной свой отдельный. Но в доме иногда возникает другая проблема. Чаще всего стояки объединяют в один или два общих канала внутри чердака, а затем одну или две трубы выводят сквозь кровельное покрытие. И здесь в системе вентиляции появляются горизонтальные участки. Главная задача проектировщика – использовать как можно меньше такого типа воздуховодов, и довести до минимума угол наклона горизонтальных участков (снижение должно быть минимальным). То есть, чем круче этот участок, тем лучше движение воздуха вверх.

И еще три причины:

  1. Отсутствие теплоизоляции. Холодный воздух зимой проникает в воздуховоды, где замерзает, превращаясь в наледь. Это обычно происходит в устье канала. Последствия – уменьшение сечения.
  2. Отсутствие зонта (козырька), что может привести к заливе дождя и снижению тяги. Это нарушает воздухообмен.
  3. Вентиляция в доме замусорилась.

Итак, чтобы убрать обратную тягу, надо в первую очередь понять, почему она появляется.

Причины появления обратной тяги

Как уже было сказано выше, обратная тяга в вентиляции появляется по двум основным причинам:

  1. Полная герметичность помещений.
  2. Установка дополнительных вытяжных приборов в вентканалы.

Все остальные причины являются второстепенными, одни из которых обратную тягу не создают, а просто вентиляция перестает работать. С вентиляцией в квартире сложнее, потому что сама система – это сложный комплекс каналов, часто изготовленных из бетона. От стояка по все квартиры отходят ответвления, по которым воздух из помещений должен удаляться на улицу. И если сосед на нижнем этаже установи мощную кухонную вытяжку, то обратный поток воздушных масс будет чувствовать не только он, но и соседи с ближних к нему этажей.

В частном доме возникает обратная тяга по другим причинам, потому что вентиляция в квартире отличается от вентиляционной системы частного дома. Именно здесь установка вентиляторов может решить проблему. Но только надо определить место установки по разным стоякам.

Самостоятельное определение тяги

  • Есть два способа:
  1. Самый простой – приложить ладонь с вентиляционному отверстию, и в случае исправной вентиляции, Вы должно почувствовать движение воздушного потока.
  2. Приложить к решетке салфетку или бумажный лист. Если первая держится на второй, значит, тяга хорошая, обратного эффекта нет.

Проблемы с вентиляцией в многоквартирных зданиях

Проблемы с вентиляцией встречаются обычно после многолетней эксплуатации дома.

  1. Ее сечение становится меньше за счет опавшего внутрь мусора, грызунов и птиц.
  2. Разрушение стенок вентканалов за счет конденсата.
  3. Отсутствие оголовка – это попавшие внутрь атмосферные осадки.

Все это снижает тягу, а значит, внутри квартир повышается влажность, а неприятные запахи станут извечными спутниками комнат. Что делать?

Решение проблемы с применением вентилятора

Наверное, многие подумали, что разговор заходит об установке вентиляторов на месте вентиляционных решеток. Никто этого делать не запрещает, хотя выше уже описано, к чему это может привести.

Разговор идет о вентиляторе, который устанавливается в систему на крыше. Это может быть механический дефлектор или ротационная турбина. Оба прибора работают от дуновения ветра, поэтому в безветренную погоду от них толку нет. Хотя, как показывает практика, именно установка этих приспособлений резко увеличивает тягу и предотвращают обратный поток.

Что касается вентиляторов на вентиляционных решетках, то стоит в первую очередь рассчитать их мощность. Она зависит от сечения вентиляционных каналов и от такого показателя, как воздухообмен в помещениях. К примеру, на кухне этот показатель должен варьироваться в диапазоне 12-20 м³/час в зависимости от типа плиты и количества конфорок.

Для этого надо рассчитать объем кухни. К примеру, площадь помещения 3х4 м при высоте потолков 3 м, объем будет составлять 36 м³. Теперь полученное значение умножаем на коэффициент 12-20. При минимальном значении производительность вентилятора равна 432, при максимальном 720 м³/час.

Профилактические меры

Что нужно делать, чтобы не образовалась обратная тяга.

  1. Содержать систему вентиляции в исправном состоянии.
  2. Не устанавливать в вентканалы вентиляторы и вытяжки. Используйте вытяжку рециркуляционного действия или выводите ее отток за пределы помещения на улицу: через стену или оконное стекло.
  3. Устанавливайте дефлекторы или ротационные турбины на конец стояка.
  4. Организуйте приток воздуха в помещения любыми способами.
  5. Устанавливайте межкомнатные двери, которые перекроют движение воздуха между помещениями. Сильные сквозняки также являются причинами обратного потока.
  6. Проводите зимой чистку вентиляционной системы от снега и наледи.
  7. Производите периодическую проверку вентиляции.

Вентиляция: Почему так скверно!?

Сегодня проектированием заниматься накладно, это лучше всех понимают нынешние капиталисты. Поэтому и заказывать проекты на расчёты вентиляции и подготовку рабочей документации тратиться никто не желает. Вместо разработки проектной документации «с нуля», берётся рабочая документация аналогичных проектов, заимствуется или, говоря проще – воруется. Экономия получается практически стопроцентной. Здания нынче строятся не такие, как раньше. Так как, хрущёвками застраивать и создавать массовое жильё не входит в программы ни государства, ни олигархов, кормящихся со строительного бизнеса.

Естественная тяга

Стремление строить высотки, прозванные в народе «карандашами», объяснимо рентабельностью строительства. Замостить точки застройки до самых небес, чтобы за землю заплатить раз, а выстроить небоскрёб. Должно быть понятно, что высота здания тоже имеет значение. Естественная тяга в высоких и протяжённых объектах больше чем, к примеру, в пятиэтажках. Не зря революционеры и сочувствующие использовали высокие трубы предприятий для распространения листовок. В те времена, когда Интернета не было и дешёвой рабочей силы, которую можно было привлечь для расклейки объявлений, т.е. прокламаций и других листовок, призывающих к насильственному свержению строя, за что им дадут земли (по два метра погонных).

Так что, естественную вентиляцию устроить несложно, проложить воздуховод, из подвала и вывести его наружу да повыше, вот и вся сложность!? Примерно такими соображениями и оперируют, если знают про естественную тягу. Хуже, когда мозгов и на это не хватает. Занимаются как строительством, так и всеми коммуникациями, все кто дорвался до этого доходного бизнеса.

Основная черта новых времён

Экономить на всём, чем можно пренебречь, это черта экономичности новых времён. Причём экономит на растратах их чужого кармана – особенная черта нынешних времён. Как Китайцы ширпотреб создают, не довинчивая винты, без которых «и так держится», элементов, без которых «и так работает». Так вот это самое «и так сойдёт» работает повсюду, в том числе и при устройстве вентиляции.

Если что, то при сдаче объекта, вентиляцию сдадут при помощи отката, но не устранения тех самых «недостатков». Сложно себе представить, чтобы начали крушить стены, в том числе и капитальные, в несущей конструкции, чтобы «устранять недостатки» прокладки воздуховодов и ответвлений. Всегда проще «устранить» причину претензий, нежели бороться с ошибками и просчётами проектирования, а тем более, подложной и фальшивой реализации проекта.

Чего удивляться когда крошится облицовка фасада, дом идёт трещинами, происходит усадка грунта и много других явных недостатков обнаруживается ещё до сдачи объекта? Так что значит, в этом сравнении, какая-то вентиляция? Это не фановая система, из которой «попрёт» «известно что» в случае промахов и ошибок, хотя это обнаружится только при заселении. Вентиляция не настолько заметна, поэтому экономить на ней, дело обыденное.

Гастарбайтер любой воздуховод «подрихтует» так, что он войдёт в любое проходное сечение канала, оставленное под вентиляционные нужды. А как будет и будет ли вентиляция работать вообще? Если сможете, то спросите у работодателя того самого наёмного рабочего. Что может сделать простой работник, когда ему платят за сдельщину, а не за качество выполненной работы!? Тем более что все каналы скрыты в капитальной конструкции здания, главное видимые элементы и стыки, чтобы выглядели «как надо». О том, кто будет жить в построенном жилье, не так важно, главное чтобы это «жильё» быстрее и подороже купили, и строить следующие халупы.

Помошники вентиляции

Совершенно обычным явлением стало применение кондиционеров в новом жилье, и объясняется это часто не тем, что людям хочется дополнительного комфорта, а просто то, что вентиляция не обеспечивает тех функций, которые она предназначена выполнять. Порой из вентиляции прёт с напором поток, который не на улицу выбрасывается, а попадает в другие помещения.

В таких случаях ставят вытяжки и этим снимают часть своих проблем, но порождают проблемы для других, т.к. аэродинамику исправных и правильно спроектированных воздушных каналов можно нарушить нерасчётным вмешательством от вытяжек, которые не предусматривались при проектировании. Вытяжка рассчитана, чтобы выбрасывать воздух наружу, но никак не в общую вентиляцию, хотя в большинстве случаев всё делается с точностью наоборот.

Вентиляцию помещений осложняет ещё и повальное применение стеклопакетов, в сочетании с использованием практически герметичных входных дверей. Чтобы воздух уходил из помещения, нужен и приток воздуха в помещение. В домах, построенных ранее, приток воздуха обеспечивался за счёт вездесущих щелей: в дверном проёме, в некачественных оконных блоках, щелях в рамах и между стёкол.

Открывание окна стеклопакета в режиме проветривания сколько-то может облегчить приток наружного воздуха, но не всегда такое проветривание возможно, например, из-за выхлопов вездесущих автомобилей, да и от времени года зависит, когда наружная температура далека от комфортных значений.

Об вентиляции подумает собственник новой картиры

Принятая схема сдачи объектов без отделки, видимо где-то предполагает, что обустройство вентиляции – дело будущих жильцов этих покупаемых помещений. Отсутствие прозрачности в ценообразовании, ведёт к коррупции и злоупотреблениям такого масштаба, что о вентиляции при таком раскладе дел, просто и «язык не поворачивается», чтобы говорить или упоминать о ней.

Всё ложиться на плечи потребителя, как всегда и практически во всех других ситуациях. Поэтому, разбираться с ценами, отделкой, качеством стен, потолков, установки стеклопакетов и в дополнение к тому, интересоваться устройством прочих систем жизнеобеспечения необходимо самостоятельно.

Выбирая квартиру для покупки, никогда не помешает пригласить человека сведущего в деталях строительства и систем канализации, которому доверяешь. Чтобы заранее предусмотреть и предположить, как и что потом дорабатывать и доделывать придётся самому и во сколько это обойдётся.

О спасении от удушья в своей квартире или лонгрид о современной вентиляции

За окном зима, еще не закончилась пандемия коронавируса. Некоторые компании даже не думали переводить сотрудников обратно в офис, а кто-то и так всегда работал из дома. Изолировавшись в своих квартирах, многие стали замечать, что работать там, порой, сложнее чем в офисе. Одолевает усталость, апатия, сонливость. Думается не так хорошо, как в родном опенспейсе.

Некоторые склонны искать причину этого состояния в психологии, но часто всё тривиальнее. Всё дело в воздухе, а если точнее, в вентиляции. Под катом немного о последствиях и симптомах плохо вентилируемых помещений, о причинах, по которым большинство существующих систем вентиляции малоэффективны, обзор некоторых решений и мой личный план по разработке эффективной вентиляции для городской квартиры.

Немного медицины и цифр

Я убежден, что в большинстве случаев апатии и ускоренной утомляемости на удаленке виноват углекислый газ. Известно, что мы все являемся его источниками, так как он образуется в результате наших обменных процессов и выделяется с каждым нашим выдохом. В крови углекислый газ, как и кислород переносится гемоглобином. Чем выше концентрация CO2в воздухе, тем больше его присоединит гемоглобин и тем меньше присоединит кислорода, а соответственно, тем выше будет кислотность крови (гиперкапния и респираторный ацидоз).

Развитие респираторного ацидоза (снижение концентрации pH крови СО2 анализатор

Сколько нужно воздуха и что такое качественный воздух в квартире?

Оценить качество воздуха без аппаратных измерений сложно, субъективные ощущения не точны и сильно зависят от восприятия и способности адаптироваться. Как я уже упомянул, для оценки качества воздуха обычно используют концентрацию уровня газа СО2, а также концентрацию летучих органических веществ VOC, в Китае также применяют уровень мелкой пыли: PM2.5 и PM10.

В состав воздуха входит множество составляющих, которые требуют контроля: группа газов летучих органических веществ, формальдегиды от мебели и даже радиоактивный радон (который образуется на цокольных этажах) и еще много чего, что может быть продуктом нашей жизнедеятельности. Между тем, самое пагубное ощутимое влияние в большинстве случаев оказывает углекислый газ.

В Европе и России качество воздуха оценивают по концентрации СО2 и VOC. Так в ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях» регламентируют эталонные показатели качества воздуха и концентрацию уровня углекислого газа. ГОСТ делит воздух на высокий и низкий класс, так для высокого класса предельная концентрация СО2 в помещении составляет 800 ppm, а для низкого – 1400 ppm.

Как я уже отмечал выше, даже при концентрации углекислого газа 1000 ppm происходит значительное ухудшение самочувствия, потеря реакции, рост усталости, может появляться головная боль. Поэтому норма низкого класса по ГОСТ не очень пригодна для нормальной жизни и тем более работы. С учетом значения в 35 г CO2, выделяемого одним человеком, можно рассчитать минимальный приток воздуха на одного человека, позволяющий не испытывать дискомфорт и симптомы “отравления” углекислым газом, по современным российским нормативным документам СП 54.13330.2016, для многоквартирных жилых домов он должен быть не менее 30 м3/ч на человека.

Из личного опыта и замеров у себя дома, могу сказать, что большинство людей явно чувствует порог концентрации СО2 более 1200 ppm, субъективное ощущение при этом – воздух становится затхлым. Также при таком пороге СО2 в воздухе становится выше концентрация формальдегида, летучих органических частиц, домашней пыли, что еще больше ухудшает микроклимат.

Почему не работают существующие системы вентиляции?

В 90% в наших многоквартирных домов система вентиляции построена на открывании окна и удалении затхлого воздуха через вытяжные каналы в санузлах и кухнях. Схематичный рисунок ниже показывает такого плана системы наглядно.

Принцип работы вентиляции

Для адекватной работы вентиляции, обеспечивающей описанную выше норму, необходимо постоянно держать окно открытым или периодически проветривать по 10-15 мин/в час, даже ночью, т.е. 24 раза в сутки. Это также отражено в документах, т.к. СП 54.13330.2016 “Здания жилые многоквартирные” предписан постоянный воздухообмен. Несмотря на это, большинство игнорирует эти нормы, особенно в зимний период.

Окна у большинства почти постоянно закрыты, а соответственно, нормального вентилирования в достаточном объеме не происходит. Особенно это характерно для москвичей, у которых привычка открывать окна как можно реже укрепилась во время смога 2010-го года. Это закономерно приводит к росту концентрации углекислого газа, а также прочих вредных составляющих квартирного воздуха.

Сегодня существуют альтернативные решения, которые позволяют существенно изменить ситуацию.

Краткий обзор вентиляционных решений

Возможно, часть статьи, убранная под спойлерами, будет не очень интересна тем, кто хорошо осведомлен о существующих типах вентиляции.

2.1 Вентиляция окном. Как она работает

Как мы отметили выше, для правильной работы системы вентиляции с помощью окна, оно должно быть открыто постоянно или каждый час на 15 минут. Конечно, никто так часто не проветривает. Но, у окна есть режим микропроветривания (в народе “микропроветривание”), давайте рассмотрим его.

У режима микропроветривания есть свои достоинства и недостатки:

Это абсолютно бесплатно.

В режиме микропроветривания резко снижается шумоизоляция окна с 30 дБа у стандартного окна до 10-15 дБа в режиме микропроветривания. Это не то, чтобы опасный уровень шума, но определённо раздражающий.

Сложно контролировать объем приточного воздуха, чаще контроль происходит по температуре воздух: холодно или тепло. Что совсем не отражает реальной картины.

Воздух в Москве и других мегаполисах гарантировано загрязнен, по этой причине люди не торопятся открывать окна даже летом, опасаясь запахов, смога и пыли.

Возникает тепловой дискомфорт, так как воздух поступает по периметру окна, а не из его верхней части, как в старых деревянных окнах с форточкой. Воздух в верхней части помещения обычно нагрет на 2-3 С больше, чем в середине помещения, и именно туда следует направлять холодный воздух.

Необходимость контролировать режим микрощелевого проветривания, когда человек уходит из дома. Чаще всего люди, уходя из дома, закрывают микропроветривание, так как создается ощущение незащищенности квартиры.

Приточные клапаны – попытка решить проблемы, которые свойственны микровентиляции. Например, на картинке ниже изображен приточный клапан фирмы Вентек, монтируемый в оконной раме. По сути – это устройство, обеспечивающее отверстие воздушной заслонкой, которое устанавливается на окно или стену.

Достоинства приточных клапанов:

Воздух поступает всегда, когда мы дома или ушли. Поэтому всегда свежо.

Согласно информации в этой статье и отзывам, уровень шума практически не растёт, при использовании шумозащитных приточных клапанов.

Температурный комфорт при таком вентилировании выше, воздух подается в верхнюю часть помещения, где прогрет на 2 С больше. Это почти форточка в старых деревянных окнах.

Безопасность как при закрытом окне, дети не выпадут и воры не залезут.

Без недостатков также не обошлось:

Нужна вентиляционная тяга для работы клапана круглый год, т.е. необходимо устанавливать вентилятор для создания вентиляционной тяги летом.

Нужна современная автоматизация приточных клапанов, так как в помещении может меняться количество людей, а соответственно, и потребность в воздухе.

Также автоматизация необходима для экономии тепловой энергии, например: когда человек ушел, зачем вентилировать помещение в полном объеме?! Альтернативой полной автоматизации может стать голосовое управление через голосовых ассистентов или мобильные приложения, но мне пока не доводилось с такими сталкиваться.

Проблема с фильтрацией. Больше характерна для оконных клапанов, так как стеновые имеют хоть какие-то фильтры. Оконные, как правило, не умеют фильтровать воздух и пропускать его в достаточном объёме, попытки некоторых производителей реализовать фильтры в оконных клапанах завершились провалом, они практически не пропускают воздух, хотя и продаются повсеместно сейчас.

Несколько примеров:

Оконный с фрезеровкой, расход воздуха как у стенового

Цена решения – от 1000 руб.

Бризеры – компактные приточные устройства с фильтрацией и нагревом воздуха. Одно из наиболее современных решений для вентиляции жилых помещений. Подходят для систем вентиляции многоквартирных домов. Приток воздуха обеспечивает бризер, а за удаление воздуха отвечают стандартные вентиляционные каналы в доме.

Достоинства:

Вентиляция работает всегда, когда это необходимо пользователю.

Наличие разных типов фильтров, в зависимости от условий использования.

Электрический нагрев воздуха, тем, кому это необходимо.

Недостатки:

Устанавливаются внутри помещения и занимают там много места (характерно для установок типа Тион), установки типа МиниБокс могут монтироваться на балконе и улице

Шумные, за счет постоянной работы вентилятора. Чтобы уменьшить шум – снижают обороты, что уменьшает эффективность. Также могут приняться шумоглушители, но они требуют дополнительных затрат. Пример шумоглушителя для типа Тиона.

Функция нагрева воздуха электричеством требует вложений и далеко не всем по карману.

В случае использования компактных приточных установок необходимо выполнять разводку вентиляционных коробов в помещении, что съедает часть полезного объема.

Монтаж, требующий алмазного бурения несущих стен, нередко пугает людей, т.к. диаметр отверстий составляет 125 мм.

Требует установки в каждую комнату, иначе будет нарушено правильное движение воздуха из комнат в вытяжные шахты

Примеры решений:

Цена решения: – от 20-25 тыс руб на 1 комнату.

Рекуператор – это вентиляционное устройство, которое подает свежий воздух и удаляет загрязненный.

За счет применения в своем составе теплообменника, устройство экономит энергию за счет того, что осуществляет нагрев приточного холодного воздуха за счет охлаждения удаляемого. КПД в реальных условиях от 60% до 80%, что и так хорошо. Рекуператоры бывают разной производительности от скромных 15 м3/ч и до очень больших значений для офисных зданий.

Рекуператоры для бытового применения бывают трех видов:

С регенеративным теплообменником – воздух сначала проходит через теплообменник в одном направлении, отдавая тепло, а потом в другом, нагреваясь, пример решения – рекуператор типа Вакио.

У такого типа устройств применяется маломощный вентилятор с напором воздуха не более 20 Па, что недостаточно для преодоления вентиляционной тяги в многоквартирном доме зимой, которая составляет порядка 100-200 Па для дома высотой 12 этажей. Такое решение подходит для малоэтажных строений. И основная рекомендация устанавливать по 2 шт. на помещение, чтобы они работали в противофазе, как это рекомендовано производителями.

Полноценный рекуператор с теплообменником и двумя вентиляторами. Такие устройства можно ставить в любые помещения и здания, ограничением является лишь их габариты от 0,7*0,7*0,4 метра и более и разводка воздуховодов для притока и вытяжки в каждую комнату. Ниже представлено фото размещения такого рекуператора на балконе.

Достоинства:

Могут создавать большие объемы притока свежего воздуха.

Недостатки:

Большая отчуждаемая площадь на саму вентиляционную установку и вентиляционные коробы для притока и вытяжки.

Самая большая стоимость среди всех описанных вентиляционных устройств, так как необходимо оплатить вентиляционную установку и в два раза больше воздуховодов в сравнении с компактными приточными установками.

Примеры установок:

Цена для компактных рекуператоров – от 10-15 тыс. руб.

Цена центральных рекуператоров – от 30-40 тыс. руб, без учета воздуховодов и установки.

Как дополнение к обзору вентиляционных систем, можно коротко сказать о решениях автоматизации проветривания через окно с помощью приводов. Можно приобрести окно со встроенным приводом, можно дооснастить окно приводом.

Таким образом вентиляцию через окно можно автоматизировать, что упрощает автоматическую работу системы вентиляции. Но остаются недостатки вентиляции как с обычным окном, читайте выше. Чаще всего такая автоматизация требует подведение электрического кабеля к окну, о чем нужно подумать заранее.

Пример решения от компании DriVent привод с автономным питанием.

Все, кого не забанил гугл, легко найдут массу аналогов на алиэкспресс и сайтах производителей.

Цена решения – от 3000 руб за привод без автоматики.

Подводя итог, решения делятся на простые и экономные – окно и приточный клапан, либо на высокотехнологичные и дорогие – бризер или рекуператор. Второе решение дороже, так как ставить нужно в каждую комнату с заказом алмазного бурения стен. А в случае с рекуператором – еще и сделать разводку вентиляционных каналов.

Также необходимо учесть, что вентилятор на притоке создает дополнительный дискомфорт в виде шума. Устанавливая вентилятор в жилой комнате, в случае с бризером, очень трудно добиться тихой работы. На низких оборотах вентилятор всегда дает кратно меньше приток воздуха, что недопустимо.

Личный опыт в борьбе за свежий воздух

Мне понадобилась вентиляция в новой квартире: было душно, на окнах в морозы выпадал конденсат. Это могло привести к плесени. Постоянная борьба за открытое окно (открыто долго – холодно, закрыл – душно) и понимание, что всем, в том числе и детям, играющим в основном на полу, нужно дышать свежим воздухом, вынудили меня разработать работающую вентиляцию. Рассмотрев все решения, стало ясно, что мне подходит приточный клапан, проблем с отоплением нет. Другие решения более сложные и дорогие, более того, их нужно закладывать на стадии ремонта квартиры.

Решение было принято в пользу оконных приточных клапанов, вот основные причины:

Легко установить – не требуют сложного монтажа и сверления стен

Стоимость решения – мне обошлась в 5 тысяч рублей на 3 клапана

После установки приточных клапанов климат в квартире нормализовался, влажность упала, конденсат на окнах исчез и дома стало свежо. Теперь жена, уходя на прогулку с ребенком, перестала открывать окно для проветривания.

Выяснилось, что для работы классической вентиляции необходимо наличие вентиляционной тяги в вентканалах дома. Эта тяга появляется только в холодный период, а точнее при температуре наружного воздуха ниже 5С. Такое решение повсеместно используется в России на основании старых советских нормативов.

Поэтому, начиная с межсезонья и продолжая летом, вентиляция перестала работать, для чего пришлось установить вытяжной вентилятор в санузел, который включался в работу, когда естественная тяга исчезала. Решение, когда приток осуществляется за счет клапанов, а вытяжка – за счет вентиляторов, используется в большинстве европейских стран: Англия, Франция, Польша и частично в Германии.

Я понял, что использование приточных клапанов и вытяжного вентилятора – это, в моём случае, идеальная система при условии ее достаточной автоматизации. И решил самостоятельно разработать автоматическое управление. Пока его проектировал, понял, что необходима оригинальная концепция вентиляционной системы, пришлось её придумать. Такие существуют в системах умный дом, но далеко не идеальны, так как не учитывают множество факторов, существующих в российских квартирах.

Так я загорелся идеей поставить на поток производство таких систем и с головой ушел в разработку. Сейчас всё на уровне прототипов и испытаний. Готов первый девайс – автоматический вытяжной вентилятор, на подходе еще автоматическое приточное устройство. Ниже концепт, к сожалению все что нужно уместить в этот корпус не влезет в такую форму, так что прототипы выглядят не так, но зато уже работают на людей.

Пока вы читаете этот пост, я тружусь над следующим, с фотоотчетами о разработке и конкретными цифрами из опытов. Продолжение следует. Тем кто дочитал до конца буду признателен за советы и комменты на Хабре.

Что делать, если из вентиляции дует в квартиру

Вентиляционные системы – неотъемлемая часть дома, которая позволяет выветривать неприятные ароматы и запахи и обеспечивает циркуляцию воздушных потоков. В связи с этим такое явление как обратная тяга в вентиляции – большая проблема для жителей высоток и многоэтажек.

По причине этого дефекта в доме появляются неприятные запахи, что сразу чувствуют жильцы. Что делать, если из вентиляции дует в квартиру? Решение такой проблемы не нужно откладывать надолго, ведь сама по себе проблема не решится. В статье подробно разобраны причины такой поломки, а также способы, как справиться с этой неприятностью.

  1. Как определить, что вентиляция работает неправильно
  2. Причины обратной тяги в вентиляции
  3. Посторонние предметы в вентканале
  4. Механические повреждения и износ
  5. Сложные климатические условия
  6. Ошибки при монтаже
  7. Игнорирование проектной документации
  8. Замена старых окон на металлопластиковые
  9. Недостаточная высота венткороба на последних этажах
  10. Как исправить проблемы с вентиляцией
  11. Куда обращаться с проблемами в вентсистеме

Как определить, что вентиляция работает неправильно

Чтобы определить, действительно ли дует из вентиляции в квартиру, необходимо прижать лист любого формата (А4 и меньше) к самой решетке. Если устройство исправно, то бумага будет прижиматься к самой решетке (на него будет действовать воздушный напор). Если же лист не поменял своего положения, то тяга полностью отсутствует в квартире (ветер не дует ни в какую сторону, что тоже является дефектом).

Если же вентиляция дует в квартиру (происходит обратный эффект), то бумага будет отклоняться обратно. Если сложно определить изменения положения бумаги, то рекомендуется нарезать тонкие полоски и снова приложить лист – таким способом будет наглядно видно, имеются ли проблемы с вентиляцией. Еще один метод проверки – это использование тлеющей свечи. По его направлению можно также понять, дует ли из вытяжки в квартиру.

определяем, правильно ли работает вентиляция

Причины обратной тяги в вентиляции

Большинство людей не могут понять, почему вытяжка дует в обратную сторону. Существует несколько возможных причин такой неполадки:

  • Появление инородного тела;
  • Механическое повреждение вентиляции;
  • Влияние погодных условий;
  • Ошибки в размерах деталей вентиляционной системы (несоответствие технической документации);
  • Ошибки установщика;
  • Ремонт и замена оконных рам;
  • Маленькая высота вентиляционного короба.

Посторонние предметы в вентканале

Воздухообмену в вентиляции способна помешать любая модификация в конструкции системы. Именно поэтому попадание посторонней вещи вызывает изменения потока воздуха. Обычно для того, чтобы понять, что именно мешает тяге, достаточно провести визуальный осмотр каналов. Однако если у человека нет определенных навыков, то лучше доверить этот аспект профессионалам. Если же опыт есть, то необходимо провести проверку внутренних каналов и после обнаружения причины устранить инородный предмет.

механические повреждения и износ могут стать причиной появления обратной тяги

Механические повреждения и износ

Иногда ветер дует из вентиляции в ванную по причине нарушения целостности элементов вентиляции. Чтобы проверить данное предположение, необходимо:

  • Провести осмотр на наличие механических повреждений каналов;
  • Посмотреть, есть ли следы износа;
  • Проверить состояние материалов, которые лежат в основе стенок и каналов.

Обратная тяга вентиляции в многоквартирном доме иногда вызвана появлением дырок и трещин в воздуходуве.

Сложные климатические условия

Особенно часто дефекты в каналах и стенках системы обнаруживают жители верхнего яруса дома. Если задувает ветер в вентиляцию на последнем этаже, то причиной могут стать изменения в климатических условиях. На исправность системы могут повлиять сильные морозы, мощные порывы ветра, а также большое количество выпавших осадков. Если на улице стоит минусовая температура, то на каналах могут образоваться обледенения, которые и приводят к поломке. Здесь поможет только тщательная очистка каналов. Если это происходит при сильном ветре, то обычно такой дефект имеет временный эффект.

частая причина возникновения обратной тяги

Ошибки при монтаже

Когда люди задаются вопросом, почему дует ветер из вентиляции в квартиру, то ответом на него может стать простая ошибка при монтаже всей системы. Например, воздуховод неправильно установлен в системе дома – изменен угол наклона. Это приводит к образованию эффекта обратной тяги. Также ошибка создает в нескольких местах высокое давление в некоторых местах помещениях. Кроме того, причина неправильной работы может заключаться в ошибке при установке оголовок, клапанов, вентиляторов, решетки и дефлекторов.

Игнорирование проектной документации

Обычно при строительстве дома одна группа специалистов занимается проектом здания, а другая – устанавливает по готовому плану оборудование. Именно поэтому на практике возникают несоответствия между первоначальным планом и готовой конструкцией здания. Например, может быть перепутан размер вентиляционного короба – таким образом, в канале образуется зона высокого давления. Также могут быть расхождения в:

  • Длине оголовков;
  • Сечениях воздуховодов;
  • Производительности вентиляторов.

Замена старых окон на металлопластиковые

Обратная тяга появляется, когда в помещении изменяется естественный поток воздуха. Это может быть напрямую связано с заменой типа окон. Если были установлены окна старого типа, то вентиляционная система рассчитывалась с расчетом на щелевой поток воздуха, полностью отсутствующий в металлопластиковых конструкциях по причине их герметичности. В результате давление в комнате меняется, а производительность вентилятора рассчитана на другие условия – так и возникают проблемы с направлением воздушных потоков.

одна из причин обратной тяги в квартире

Недостаточная высота венткороба на последних этажах

Как отмечалось ранее, обычно с подобной проблемой сталкиваются люди на последних этажах. Основная причина в том, что естественная вентиляция нуждается в возможности перемещения потоков воздуха минимум на два метра, а в случае с последним этажом здания все не так просто. Над ним обычно размещается «теплый тех этаж» и вентиляционный короб, за счет которого воздух тормозится и появляется зона высокого давления, которая способствует нарушению тяги в вентиляции. При постоянной работе нескольких вытяжек в квартиры последних этажей поступают все запахи от соседних квартир. Единственным решением станет увеличение горизонтальных коробов.

Как исправить проблемы с вентиляцией

Что же делать, если вытяжка дует в квартиру? Существует несколько способов устранения дефекта:

  • Попробовать самостоятельно выяснить причину образования обратных воздушных потоков, а затем локализовать ее или попытаться устранить дефект;
  • Установить приточную вентиляционную систему, сделать принудительную вытяжку, которая монтируется к основному каналу всей системы;
  • Отключить воздуховод и монтировать отдельную приточно-вытяжную систему, которая позволит выбрасывать потоки воздуха через проемы в окнах.

Нужно быть готовым к тому, что дополнительное оборудование для вентиляционной системы обойдется относительно дорого, однако в результате владелец квартиры получает регулируемые систему вентиляции. Если же человек хочет обеспечить естественную тягу в доме, то здесь понадобятся дополнительные знания об этом процессе – необходимо четко понимать процесс этого физического явления, а также определить циркуляцию воздуха при разных условиях и температуре.

Куда обращаться с проблемами в вентсистеме

Если же человек не имеет представления о циркуляции воздушных потоков, то при обнаружении обратной тяги в вентиляции квартиры многоквартирного дома, он не знает, что делать. Лучшим выходом в данной ситуации будет обращение в управляющую компанию. Необходимо составить заявление, по которому для проверки будет направлен сотрудник инспекции. Он оценит состояние вентиляционной системы и примет дальнейшие меры по устранению недостатков.

устранение проблем работы в вентсистеме

Если же управляющая компания не реагирует на требование жильца или выдает отказ, то необходимо обратиться с жалобой в вышестоящие органы (жилищную инспекцию и Роспотребнадзор). Сотрудники этих органов примут дальнейшее решение о ремонте вентиляционной системы и ее очистке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
