Что такое гибкие солнечные панели и где они используются

Гибкие солнечные панели. Выбор из 6 лучших вариантов

Среди альтернативных источников энергии для частного использования одним из наиболее перспективных вариантов признаны солнечные панели. Это обусловлено разнообразием предложений на рынке, практичностью, простотой построения автономных систем электроснабжения для частных и даже многоквартирных домов.

Гибкие солнечные батареи и жесткие конструкции – разница в технологиях и характеристиках

В сфере солнечных панелей наметилась жесткая конкуренция между:

  • С одной стороны – традиционными поликристаллическими и монокристаллическими батареями в исполнении на жесткой раме;
  • С другой – гибкими панелями на базе аморфного кремния, полиморфными и полимерными солнечными элементами.

У каждой из групп есть собственные достоинства и недостатки.

Жесткие моно- и поликристаллические кремниевые батареи с 30% и 53% рынка соответственно, пока, безусловно, лидируют. Для такого положения дел есть веские основания:

Именно по этой причине спрос на моно-/поликристаллические солнечные батареи продолжает расти, заинтересованность в них частных покупателей уже практически достигла уровня покупок предприятиями.

Взрывной рост этого спроса сдерживают несколько факторов:

Свои особенности есть и у каждой из разновидностей гибких панелей.

Виды и свойства гибких солнечных панелей

Сегодня разрабатываются и выпускаются несколько принципиально разных видов гибких солнечных батарей. Они отличаются используемыми материалами и технологиями, что, в свою очередь определяет как характеристики, так и особенности монтажа и эксплуатации.

Аморфные панели (элементы из аморфного кремния)

Аморфные гибкие солнечные панели создаются на базе элементов из аморфного кремния (a-Si). Такое название получил гидрид кремния, образующийся в результате распада силана или кремневодорода (SiH4) под воздействием электрического разряда.

Соединение превосходит кристаллический кремний по коэффициенту поглощения – для полного поглощения солнечного излучения достаточно слоя толщиной 0.5-1 мкм по сравнению со 100-300 мкм для кремниевых кристаллов.

Кроме того, достаточно низкая температура осаждения (порядка 150 о С) позволяет формировать пленки необходимой для фотовольтатики толщины не только на металлической или стеклянной, но и на полимерной основе, причем сделать этот процесс непрерывным.

Еще одно достоинство технологии – дешевизна сырья, поскольку для получения кремневодорода не требуется высокая степень очистки кремния. Это позволяет использовать в производстве отходы предприятий металлургической отрасли, поступающие на утилизацию кремниевые солнечные батареи и другие дешевые источники.

Из серьезных недостатков технологии следует выделить:

  1. Ускоренную деградацию пленок под воздействием ультрафиолета и высокой температуры, что снижает срок службы панелей до 3-5 лет. Бороться с ним можно применением защищающих от УФИ ламинирующих пленок и применение в конструкции эффективных теплоотводов.
  2. Относительно низкий по сравнению с кристаллическим кремнием коэффициент конверсии, что снижает КПД батареи в целом и требует значительного увеличения площади панелей для обеспечения необходимой потребителям мощности генерации. В настоящий момент единственный путь повышения эффективности – совершенствование технологий.
Поколения аморфных солнечных панелей

Сегодня на рынке можно найти устройства уже трех поколений аморфных солнечных модулей.

  • 1 поколение создавалось сразу после разработки технологий. Панели характеризовались невысоким коэффициентом преобразования менее 5% и сроком службы порядка 3-5 лет.
  • 2 поколение представлено максимально широко (более 70% продаваемых аморфных панелей относятся именно к нему). Их КПД вырос до 8-9%, а срок эксплуатации продлен до 10 лет.
  • 3 поколение – наиболее совершенные аморфные батареи. Значительные средства, инвестированные в разработку, позволили получить панели со сроком службы свыше 15 лет и коэффициентом конверсии на уровне 12%, что всего на 20-30% уступает серийным образцам поликристаллических батарей.

Гибкие солнечные панели: преимущества и отличия от жестких

Как реальная альтернатива традиционным жестким модулям, гибкие солнечные батареи начали появляться около 10 лет назад. Принцип их действия ничем не отличается от «классики», однако ряд конструктивных и физических особенностей открывает путь к блестящим перспективам. За минувшее десятилетие тонкопленочная фотовольтаика значительно повысила свой КПД и сегодня занимает около 20% рынка. По прогнозам специалистов, новые поколения «солнечных пленок» к 2040-2050 годам практически полностью вытеснят жесткие модификации.

Чем гибкие солнечные панели отличаются от жестких модулей

Первое отличие заключается в процессе производства. Базой «классики» служат выращенные по специальной технологии крупные кристаллы кремния. Далее они нарезаются на тонкие пластинки толщиной около 0,3 мм, которые становятся основой прямоугольных ячеек. Полученные элементы;

  • укладываются рядами на стеклотекстолитовую подложку;
  • соединяются в единую батарею, обычно в прочной алюминиевой раме;
  • накрываются листом толстого каленого стекла;
  • герметизируются.

Результатом становится тяжелый, неэластичный и сравнительно хрупкий модуль. Его невозможно смонтировать на криволинейную поверхность, он чувствителен к перегреву и направлению на солнце.

Гибкие солнечные панели конструктивно сильно отличаются от своих предшественников. Полупроводниковый слой – даже кремниевый – делают методом напыления на сверхтонкие стальные ленты. Таких слоев может быть несколько, причем не обязательно из одного материала. После подключения электродов основа ламинируется.

Читайте также:
Портативная солнечная батарея с аккумулятором - как выбрать.

Полученная в итоге конструкция представляет собой тонкую пленку, способную изгибаться и даже перекручиваться под любыми углами. Наиболее современные модели печатаются на промышленных 3D-принтерах и легко сворачиваются в рулоны. Гибкие батареи могут:

  • нарезаться произвольным образом;
  • эффективно использоваться в портативных переносных устройствах;
  • укладываться в чехлы или футляры;
  • встраиваться в крыши, окна и т.д.

Они легче, долговечнее, менее чувствительные к неблагоприятным погодным условиям и дешевле в производстве. Исключение составляют только модификации на дорогостоящих редкоземельных металлах, которые используются аэрокосмической промышленностью.

Краткий обзор гибких солнечных панелей без применения кремния

Несмотря на то, что во многих тонкопленочных моделях по-прежнему используется кремний, большинство современных пленок изготавливаются по безкремниевой технологии.

1. Аморфный кремний A-Si.

С момента появления тонкопленочной технологии на базе аморфного кремния ожидалось, что именно эта модификация батарей второго поколения станет ведущей на мировом рынке. Однако к концу второго десятилетия 21 века, несмотря на повышение КПД A-Si до 14-16%, конкуренции с более производительными пленками CdTe та CIGS они не выдержали. Около 20% рынка фотоэлектрических элементов аморфный кремний сохранил. Но технологические наработки последних лет в основном «ушли» в сферу производства ЖК-дисплеев, микротранзисторов и рентгеновских пленок.

2. Теллурид-кадмиевые CdTe.

К 2020 году стали наиболее распространенной модификацией рынка гибких батарей, хотя сохранился выпуск и жестких вариантов. Пользуется популярностью благодаря низкой стоимости и высокой эффективности, в том числе в неидеальных условиях освещения. КПД серийных изделий достигает 20-22%. Температурный коэффициент в 2-3 раза ниже, чем у Mono-Si и Poli-Si, что способствует их массовому применению в жарком климате.

3. Сульфид индия/меди/галлия (CIGS).

Наиболее эффективный на сегодня вариант гибких панелей. Высокая себестоимость производства не позволяет массово использовать их «на земле», однако все космические аппараты оборудованы именно этим типом фотовольтаики. КПД лучших образцов достигает 35-40% и выше. Предельно надежны и минимально деградируют даже в экстремальных условиях чрезмерно низких и высоких температур.

4. Гибкие солнечные батареи на основе полимеров, органики и квантовых точек

Являются представителями третьего поколения тонких пленок. Массовому внедрению пока препятствует сравнительно низкий – менее года – срок эффективной службы, а также КПД в диапазоне 14-17%. Тем не менее, именно этот класс считается наиболее перспективным, ввиду достижения в самом ближайшем будущем:

  • общедоступного и дешевого производства;
  • максимальной функциональности;
  • экологической безопасности;
  • возможности делать пленки практически прозрачными.

Достоинства и недостатки в сравнении с жесткими модулями

Гибкие панели выигрывают у классических конкурентов практически по всем параметрам. Главными из них являются два наиболее важных достоинства

1. Среднегодовая производительность.

Практически в любых регионах с количеством солнечных дней в году менее 300, тонкопленочные варианты оказываются эффективнее. Их КПД резко не «проседает» при рассеянном и падающем под большими углами свете.

Они малочувствительны к температурам вплоть до 60-70°C, в то время как кремниевые модули при таком нагреве теряют около 20% генерации. Это сильно сокращает срок окупаемости СЭС на «пленочной» базе и делает вложения в покупку более выгодными.

2. Функциональность.

Благодаря эластичности и малому весу, гибкие батареи могут широко применяться там, где установка традиционных модулей невозможна. Ими можно покрывать изогнутые крыши теплиц, дугообразных остановок общественного и частного транспорта, дизайнерских зданий с нелинейной формой кровли.

Тонкие пленки уже сегодня можно вставлять даже в одежду и обувь, чем часто пользуются модные дизайнеры. Кроме того, быстро набирает популярность комплектация гибкими панелями некоторых видов автомобилей и общественного транспорта. В Китае электробусы, питающиеся от тонкопленочных солнечных батарей, в нескольких небольших городах полностью вытеснили классический вид автобусов.

Частично прозрачные модификации обладают еще более широкими возможностями. В перспективах самого ближайшего будущего – переход на энергосберегающие панорамные окна в офисах крупнейших компаний всех развитых стран мира.

Основных недостатков на сегодняшний день тоже два.

1. КПД при идеальной освещенности и цены.

Доступные по цене гибкие панели пока проигрывают в максимальной эффективности лучшим модулям на базе кремния. У первых – как правило, это теллурид-кадмиевые CdTe – КПД в яркий солнечный день достигает 21%. Для монокристаллических ячеек этот показатель на 3-4% выше. При ухудшении условий освещения ситуация начинает меняться, но в южных солнечных регионах крупные СЭС пока предпочитают использовать Mono-Si и Poli-Si.

Обратная ситуация складывается с гибкими батареями на редкоземельных элементах. КПД у CIGS выше, но стоимость настолько высока, что их использование пока целесообразно только в высокотехнологичных отраслях, где цена изделия не критична.

Читайте также:
Как выбрать инвертор для солнечных батарей - полный обзор

2. Проблема с утилизацией.

Все без исключения гибкие солнечные батареи являются экологически чистыми в процессе эксплуатации. Однако по завершении срока службы их утилизация обходится производителям в немалые суммы. Причина этого – в ядовитости теллура, галлия, кадмия, германия и прочих редкоземельных элементов, что требует применения дорогостоящих технологий при их захоронении.

Решить проблему кардинально поможет только переход на третье поколение панелей, созданных на основе безопасных природных минералов и органики.

Сферы применения

Помимо ситуаций, где тонкопленочные модификации могут использоваться наравне с классикой, существует несколько сфер, где применение традиционных модулей неудобно или невозможно вовсе:

  • благодаря чрезвычайно малой массе, гибкие батареи часто устанавливаются на дроны, а также электрические и гибридные автомобили:
  • использование солнечных пленок очень удобно в портативных СЭС небольшой мощности, что быстро оценили любители многодневных походов пешком или на лодках;
  • начинается постепенное внедрение тонкопленочной фотовольтаики в традиционные предметы гардероба – одежду, обувь, а также рюкзаки и сумки;
  • эластичность и небольшой вес незаменимы при снабжении энергией солнца теплиц и прочих конструкций с нелинейной формой кровли, не приспособленных к высокой нагрузке;
  • во многих странах гибкие панели массово покрывают навесы над стоянками авто и остановками общественного транспорта;
  • в самом ближайшем будущем тонкие пленки начнут интегрироваться не только в крыши, но и в окна.

Новая гелио технология быстро завоевывает мир, хотя и находится пока в стадии становления. Основным ее преимуществом перед классическими жесткими вариантами является мобильность и варианции использования.

Традиционные кремниевые модули практически не имеют возможностей дальнейшего усовершенствования. Пленочные батареи, напротив, способны в разы увеличить свой КПД, стать еще более функциональными, дешевыми и абсолютно безопасными для окружающей среды.

Гибкие солнечные панели: что следует знать перед покупкой

alejomiranda / Getty Images

Гибкие солнечные панели сильно отличаются от жестких прямоугольных стандартных солнечных панелей со стеклянным корпусом, которые обычно устанавливаются на крышах домов. Скорее, гибкие солнечные панели бывают всех форм и размеров, и ожидается, что они будут использоваться в большем количестве ситуаций, чем стандартные панели – подумайте о любом месте, где преобразование солнечного света в электричество окупается с финансовой точки зрения.

Даже если большинство установщиков будут устанавливать только стандартные солнечные панели на крыше, гибкие панели проще в установке, они доступны в Интернете и в некоторых крупных центрах по благоустройству дома, и они бывают разных форм, цен и мощности.

Как работают гибкие солнечные панели

В то время как портативные солнечные панели содержат солнечные элементы, установленные в легком, часто пластиковом каркасе, а тонкопленочные панели изготовлены из таких материалов, как медь, селен и галлий, гибкие и стандартные солнечные панели используют солнечные пластины для преобразования солнечного света в электричество.

Чаще всего в гибких солнечных панелях используются пластины из кремния, хотя они намного тоньше, чем в стандартных панелях – всего несколько микрометров в ширину. В то время как стандартные панели помещаются между слоями стекла, гибкие панели помещаются между слоями защитного пластика. Изготовление пластин из других материалов, таких как графен, позволяет устанавливать солнечные элементы на еще большем количестве поверхностей, от стекла до клейкой ленты. (1)

Использование гибких солнечных панелей

Природа не терпит прямых углов, поэтому гибкие панели лучше соответствуют изгибам окружающей среды, чем стандартные солнечные панели. Гибкие солнечные панели можно устанавливать на навесах, палатках или изогнутых крышах зданий и транспортных средств.

Лодки

Лодки на солнечных батареях варьируются от прогулочных судов и дневных лодок до барж и плавучих домов. Гибкие солнечные панели могут соответствовать неправильным формам многих поверхностей, будь то навес над палубой или крыша рулевой рубки.

Обязательно приобретите хорошо закрытые панели, подходящие для морских условий. Ищите степень защиты от атмосферных воздействий 67 или выше. Добавьте аккумулятор для хранения электроэнергии, вырабатываемой панелями, и вы сможете плавать, не беспокоясь об остановках для дозаправки. (2)

Дома на колесах и кемперы

Welcomia / Getty Images

Добавление гибких солнечных панелей на крышу вашего дома на колесах не превратит ваш жилой дом в электромобиль на солнечной энергии, но они могут позволить вам управлять фарами и приборами от электроэнергии, вырабатываемой солнечными панелями.

Гибкие панели уменьшают вес вашего автомобиля и легко устанавливаются. Ряд жилых автофургонов, домов на колесах и трейлеров поставляются либо с местами под солнечные панели, либо с солнечными панелями. Ваша система будет работать лучше всего, если у вас будет достаточная выходная мощность от солнечных панелей и аккумулятора для хранения этой электроэнергии для использования ночью и в пасмурные дни. Батарея, безусловно, тише генератора, но не ожидайте, что она сможет питать кондиционер всю ночь.

Читайте также:
Как правильно сделать солнечную батарею своими руками

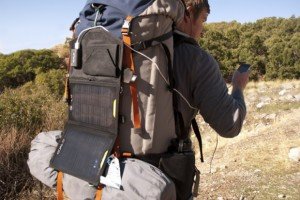

Кемпинг и пеший туризм

Если вы путешествуете по дикой местности и беспокоитесь о том, что аккумулятор вашего смартфона разрядится, вы можете прикрепить гибкую солнечную панель к открытой стороне вашего рюкзака и заряжать свой смартфон во время похода. Если вы собираетесь в автомобильном кемпинге, поместите панели на люк на крыше, чтобы зарядить портативный аккумулятор, чтобы ваши фонари работали после наступления темноты. Зимой в кемпинге гибкая панель лучше поглощает свет, преломленный снегом, а также прямые солнечные лучи.

Альтернативные солнечные панели для крыши

Обладая легкостью, гибкие солнечные панели подходят для крыш, которые не выдерживают веса стандартных солнечных панелей.

Установка гибких панелей намного проще, чем стандартных солнечных панелей, поскольку для последних требуются монтажные кронштейны и уплотнительные материалы для предотвращения протекания крыши. И без необходимости в монтажных кронштейнах и другом оборудовании гибкие панели легче перемещать, если, например, вы решили продать свой дом и хотите взять с собой солнечные панели.

Гибкие солнечные панели также могут расширять традиционные солнечные панели на крыше, заполняя пространства, слишком маленькие или слишком деформированные для размещения стандартных солнечных панелей, или вы можете добавлять их в систему, когда ваши потребности в электроэнергии растут.

Ограничения гибких солнечных панелей

Возможно, когда-нибудь гибкие солнечные панели смогут генерировать больше энергии в небольших помещениях. В конечном итоге мы можем приклеить прозрачные гибкие панели к нашим окнам и наружным стенам, чтобы производить электричество без чего-либо на наших крышах. Но с учетом современных технологий гибкие солнечные панели все еще имеют свои пределы.

Выходная мощность

В случаях использования, которое не требует большой мощности, гибкие панели часто должны иметь такую ​​же выходную мощность, как и стандартные, редко превышающие 150 Вт по сравнению со стандартной панелью на 250–300 Вт. 150-ваттные панели не подходят для замены солнечной системы на крыше, которая может питать весь дом, но 150 ватт, безусловно, достаточно для зарядки портативного аккумулятора в доме на колесах или лодке.

Эффективность

Гибкие солнечные панели, как правило, имеют более низкую эффективность, чем стандартные солнечные панели при ярком солнечном свете. Они способны преобразовывать от 15% до 20% солнечной энергии по сравнению с эффективностью от 20% до 22% стандартных панелей. Тем не менее гибкие панели часто предназначены для работы в условиях низкой освещенности, тогда как стандартные панели в первую очередь полагаются на прямой, беспрепятственный солнечный свет.

Однако гибкие солнечные панели более высокого класса могут быть столь же эффективными, как и стандартные солнечные панели, поскольку их солнечные элементы имеют разные слои, которые поглощают более широкий спектр цветов в световом спектре и хорошо работают при более низких уровнях освещенности. Монокристаллические ячейки и кривизна самих панелей позволяют им поглощать больше доступного света. Некоторые гибкие панели также являются двусторонними – это означает, что они полупрозрачны, что позволяет свету проходить к задней части панели, где дополнительные солнечные элементы захватывают больше солнечной энергии.

При креплении непосредственно к металлической поверхности, такой как крыша транспортного средства, панели будут поглощать тепло с крыши, что снижает их эффективность. Дополнительное покрытие на крыше также повысит температуру внутри автомобиля. Панели будут более эффективными, если под ними будет циркуляция воздуха.

Долговечность

Стандартные солнечные панели рассчитаны на длительный срок службы, поэтому установщики часто дают на них гарантию от 20 до 25 лет. Гибкие солнечные панели менее долговечны, с гарантией от 1 до 5 лет.

Гибкие панели из этилентетрафторэтилена более долговечны, чем из полиэтилентерефталата. Гибкие солнечные панели, покрытые пластиком, а не стеклом, становятся хрупкими и обесцвечиваются, что снижает их эффективность и долговечность.

Вода с большей вероятностью попадет в панель с пластиковым покрытием, чем в герметичную стеклянную панель, особенно в недорогих и некачественных продуктах. Вода может вызвать выход из строя электрических цепей. В морских условиях это может быть важным моментом.

Взвешивание затрат и выгод

Гибкость предполагает компромисс между мощностью, эффективностью и долговечностью. Прежде чем инвестировать в то, что вы пока не используете, оцените свои потребности и произведите математические вычисления, чтобы убедиться, что ваши инвестиции того стоят.

Работает экологическим и научным журналистом более 15 лет. Пишет о науке, культуре, космосе и устойчивом развитии. Внештатный автор сайта «Знание – свет».

Читайте также:
Уличный прожектор на солнечных батареях - полный обзор

Гибкие солнечные панели: характеристики и особенности применения

Гибкие солнечные панели представляют собой перспективные устройства, с помощью которых можно обеспечить мобильное или стационарное электроснабжение каких-либо объектов, в том числе и вашего умного дома. Подобные приспособления относятся к возобновляемым источникам энергии, приобретающим особое значение сегодня.Обыкновенные солнечные батареи имеют высокую стоимость и жёсткую конструкцию, что ограничивает область их применения.

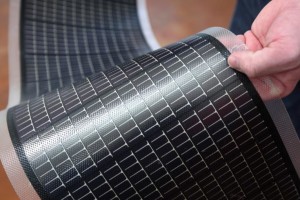

Что такое гибкие солнечные панели?

Стандартные виды монокристаллических или поликристаллических солнечных панелей состоят из кремниевых пластин. Они обычно имеют толщину до 200 микрометров, что немного толще человеческого волоса. Чтобы сделать «гибкую» солнечную панель, эти кремниевые пластины должны быть нарезаны шириной всего в несколько микрометров. Использование этих ультратонких кремниевых пластин дает солнечным панелям множество уникальных свойств, в том числе гибкость для некоторых моделей.

Гибкие солнечные панели из ультратонких кремниевых элементов существуют уже давно. Совсем недавно исследования в Массачусетском технологическом институте сменились достижениями в области органических солнечных батарей. Вместо использования кремния в качестве основы для солнечных элементов, исследователи нашли способ использовать органические материалы с электродами графена. До сих пор ограничивающим фактором гибкости панели была хрупкость типичных электродов, но из-за прозрачности и гибкости графена этот метод может привести к более тонким, более гибким и более стабильным солнечным панелям в будущем.

Отличительные характеристики гибких солнечных панелей

Гелиомодули гибкой разновидности обладают рядом особенностей, которые делают их популярными среди большого числа людей. Подобные приспособления характеризуются:

  • Тонкой и податливой структурой, которая даёт возможность применять их для установки на нестандартных поверхностях.
  • Повышенным уровнем продуктивности. Благодаря подобному свойству гибкие солнечные панели часто используются на крупных гелиокомплексах.
  • Возможностью использования даже в облачную погоду. Таким образом, можно ощутимо увеличить производительность.

Если ваша крыша не выдерживает большой нагрузки традиционных солнечных панелей из-за конструктивных проблем, легкие гибкие панели, такие как тонкая пленка, могут стать отличным решением, которое не нарушит структурную целостность вашего дома.

Строение и принципы работы гибких панелей

При сборке солнечных панелей объединяются две разновидности полупроводников — полупроводник n-типа, полупроводник p-типа. Каждая панель состоит из множества объединённых между собой фотоэлементов. Специфическая конструкция определяет принцип функционирования, который основан на понятии фотовольтаики. Оно предполагает преобразование фотонной энергии в электрическую. Благодаря этому функционирование солнечных панелей заключается в следующем:

  • Свет попадает на фотоэлемент с одной стороны.
  • Фотоны сталкиваются с атомами проводника, высвобождая лишние электроны.
  • Свободные (отрицательно заряженные) частицы перемещаются в сторону другого слоя с недостаточным числом частиц.
  • В результате производится ток, заряжающий подсоединенные к солнечным панелям аккумуляторы.

Для создания полупроводников применяют такие материалы, как селен, кремний и т. д. Чаще всего панели имеют напыление из полимеров, проводники из алюминия, что позволяет добиться легкости конструкции.

Преимущества гибких солнечных элементов

Популярность солнечных панелей обусловлена следующими положительными сторонами:

  • Надёжностью. Специализированная конструкция позволяет предохранить изделия от механического разрушения, а также воздействия влаги. Благодаря небольшому весу и большой площади панель остаётся невредимой даже при падении с высоты нескольких метров, более того, большинство конструкций оборудовано защитными чехлами.
  • Легкостью. Она ощутимо облегчает монтаж солнечных батарей, а также их транспортировку и перемещение без использования какой-либо техники.
  • Экологичностью. Для изготовления панелей применяются специализированные материалы, которые не способны нанести вред здоровью человека или окружающей среде.
  • Простотой эксплуатации. Чтобы использовать солнечные батареи, не нужно обладать специальными знаниями, навыками.
  • Поскольку гибкие панели могут иметь удобную форму их можно легко установить на менее традиционные конструкции, такие как навесы для автомобилей.
  • В финансовом отношении гибкие панели уменьшат стоимость установки вашего солнечного блока. Гибкие / тонкопленочные панели требуют меньших трудозатрат при установке, и они намного более портативны и просты в обращении, чем обычные панели, которые могут быть громоздкими и тяжелыми и требовать мощных систем монтажа на крыше.

Недостатки гибких солнечных элементов

Помимо перечисленных выше положительных сторон, солнечные батареи имеют и недостатки, в число которых входит:

  • Наиболее распространённым недостатком для тонкоплёночных или гибких солнечных панелей является их более низкая эффективность, чем у классических панелей. Сегодня показатели эффективности для средних монокристаллических или поликристаллических панелей колеблются между 15 и 20 процентами. Тонкопленочные солнечные панели, с другой стороны, обычно предлагают эффективность от 11 до 13 процентов. Этот показатель эффективности означает, что вам понадобится больше солнечных панелей для выработки того же количества энергии, что может стать препятствием для некоторых солнечных проектов с ограниченным пространством на крыше для установки.
  • Падение производительности в слишком жаркую погоду. В такой ситуации панель сильно нагревается, что и провоцирует снижение всех рабочих показателей.
  • Непродолжительный срок службы, который редко превышает 3–4 года.
Читайте также:
Внешний аккумулятор с солнечной батареей – отзывы

Как правильно выбрать солнечную панель?

Чтобы правильно выбрать солнечные панели, необходимо обращать внимание на климатические условия, в которых предполагается их использовать. Приобретать подобные источники энергии лучше всего для использования в сухой и солнечной местности, так как это положительно будет влиять на производительность и рентабельность.

Ещё необходимо принимать во внимание процентный показатель потребностей в тепле. Отдавать предпочтение стоит тем панелям, которые способны покрыть от 40 до 80%. Если производительность будет ниже, то система солнечных панелей обойдется дорого и не оправдает себя во время использования.

  1. Сколько энергии (мощности) вам нужно?
  2. Как вы измеряете систему и рассчитываете фактическую мощность, которая вам нужна?
  3. Какой у вас бюджет?
  4. Нужно ли размещать панель в определённом месте?
  5. Это постоянная или временная установка?

Не стоит забывать и про мощностные потребности объекта, который предполагается снабжать энергией посредством солнечных панелей. Если правильно подобрать их с учетом этого фактора, то появится возможность полностью покрыть мощностные затраты при внезапном отключении основного источника электроэнергии.

Особенности применения гибких аморфных панелей

Тем, кто впервые использует подобные панели, необходимо ознакомиться с особенностями их применения. Важным моментом является использование подобных приспособлений в холодное время года. В этот период имеет место короткий день, поэтому электричества, собранного панелями, не хватает для функционирования всех приборов. В такой ситуации остаётся пользоваться аккумуляторами, которые заряжаются в более благоприятные дни.

Рациональнее всего использовать подобные приспособления в южных районах, где солнце светит дольше и чаще. В любом случае устанавливать панели необходимо универсально. Это значит, что монтировать их требуется с южной стороны под углом от 35 до 40 градусов. Подобное расположение позволит обеспечить максимально эффективное функционирование в течение всего дня.

Благодаря своей долговечности и мобильности, гибкие солнечные панели лучше всего подходят для небольших солнечных проектов на поверхностях, таких как большие лодки, яхты, микроавтобусы для путешествий, где они могут испытывать физический износ, который не может возникнуть на стационарной крыше. Их долговечность в сочетании с уменьшенным весом гибких панелей делают их идеальными для этих небольших мобильных солнечных проектов, которые не требуют большого количества энергии.

Как устроены и где используются гибкие солнечные панели?

Сегодня бесплатная электроэнергия становится объектом интереса людей в любой стране на планете Земля. Нефть, газ и другие углеводороды остаются основными источниками энергии, строятся новые АЭС. Но о дешёвой электрической энергии пока остаётся только мечтать. Важным шагом в этом направлении стали альтернативные источники энергии. Если раньше они использовались только в высокотехнологичных сферах (космонавтика и т. п.) преимущественно государством. Теперь ситуация начинает меняться. В частных домах вовсю появляются «ветряки» и солнечные батареи. Специалисты в этой области делают ставку на использование энергии солнца и ветра. В последнее время солнечные батареи внедряются во всё новые области народного хозяйства. Их конструкция постепенно претерпевает некоторые изменения. В частности, появляются гибкие солнечные панели, о которых мы поговорим в этом материале.

Устройство гибких солнечных панелей

Преобразование энергии солнца в электрическую люди изучили достаточно давно, но коммерческие образцы солнечных панелей появились на рынке только в последние годы. Ещё несколько десятилетий назад они использовались только в космонавтике или военной сфере. Сейчас выпущено множество устройств, которые функционируют от солнечной энергии. В качестве примера можно привести калькуляторы, аккумулятор для телефона с солнечной панелью, солнечная батарея для зарядки автомобильной АКБ, всевозможные водонагреватели и системы обогрева частных домов.

В общем случае принцип действия солнечных батарей следующий. Лучи солнца нагревают кремниевый полупроводник. В результате электроны перемещаются в определённом направлении. К каждому такому элементу припаивают выводы, собирают их в батарею и получается мобильная электростанция, работающая от солнечной энергии.

Самые первые солнечные батареи были тяжёлыми и крупногабаритными. Кроме того, у них был небольшой КПД. Но постепенно конструкция совершенствовалась, размеры уменьшались, а эффективность росла. Сейчас им уже не требуется максимальный солнечный свет для выработки электричества. Затем появились гибкие солнечные батареи, что стало существенным прорывом в области альтернативных источников энергии.

Гибкая панель – это полупроводниковый слой, который напылён на тонкую подложку. Современные образцы имеют толщину около 1 микрометра. При этом по производительности они примерно соответствуют обычным кристаллическим моделям. Первоначально такие батареи производились на базе аморфного кремния. Затем стали использовать:

  • диселениды медь-индий, медь-галлий;
  • теллуриды и сульфиды кадмия;
  • полимерные соединения.
Читайте также:
Как выбрать садовые фонари на солнечных батареях - полный обзор

Какие характерные особенности имеют гибкие солнечные модули? Можно назвать следующие:

  • Есть возможность использования на криволинейной поверхности;
  • Вырабатывают электричество даже в облачную погоду. То есть, имеют высокую общую выработку энергии;
  • Эффективны в южных широтах;
  • Высокий уровень оптического поглощения лучей солнца. То есть, более полное усвоение и переработка солнечной энергии;
  • Хорошо работают в составе мощных гелиоустановок. По этой причине первоначально гибкие панели использовали на крупных гелиостанциях.

Гибридная солнечная панель

Стоит отдельно сказать про такую разновидность солнечных панелей, как гибридные. Это название они получили за то, что умеют вырабатывать сразу два типа энергии, тепло и электричество.

Существенный плюс заключается в том, что гибридная панель имеет возможность отбирать избыточное тепло от фотоэлементов. Это обеспечивает теплоноситель в коллекторе. Именно нагрев фотоэлемента уменьшает эффективность преобразования солнечной энергии в электрическую. В случае гибридной батареи эта проблема частично решается.

На практике гибридные панели пока не получили широкого распространения. В настоящий момент они успешно используются в роли тепловых насосов, нагрева воды в бассейне, аккумулирования тепла скважины и т. п.

Сферы применения гибких солнечных батарей

Гибкие фотоэлементы используются в промышленности и бытовой сфере. Из-за некоторых характеристик есть определённые ограничения на их использование. Довольно часто солнечные батареи с гибкими фотоэлементами применяются при отделке зданий. Их могут установить на крыше, в окнах, полимерных коробах и стеклянных триплексах. Поскольку эти панели имеют небольшой вес, то они востребованы там, вес конструкции критичен. В частности, это электрические самолёты, лодки, автомобили, аэростаты. Для всех этих механизмов гибкие гелиопанели лучше кристаллических моделей.

Ещё одним популярным направлением является созданием аккумуляторов на основе гелиопанелей. Есть power bank с солнечными фотоэлементами, которые можно брать с собой в поход, и заряжать от них ноутбука, смартфон, планшет, фонарь, навигатор и т. д. Есть даже специальные модули, предназначенные для ношения на рюкзаке. Мощность некоторых портативных моделей достигает 2,5─3 кВт, что позволяет обеспечить функционирование научно-исследовательской лаборатории на выезде.

Естественно, гибкие панели совершенствуются и используются в космической сфере. В частности, в НПП «Квант» ведётся разработка фотопанелей, предназначенных для использования на космической станции. Эти модели создаются на основе аморфного кремния. Они имеют энергоёмкость в 4─5 раз большую, чем у кристаллических батарей. Кроме того, они стоят дешевле и более устойчивы к радиации. Также стоит отметить малый вес, что особенно важно при доставке на орбиту.

Преимущества и недостатки гелиопанелей

Плюсы

  • Небольшая масса. Очень важно для туристов, а также во всех случаях, когда масса панели критична. Гибкая панель мощность 6 ватт весит около 300 грамм. По этому показателю она выигрывает у кристаллической примерно сто грамм;
  • Надёжное функционирование. Их конструкция предусматривает ряд мер по защите панели от влаги и механического воздействия. Часто они оснащаются защитными чехлами. Благодаря небольшому весу гибкие панели легко переносят падение с высоты;
  • Эффективная работа. В пересчёте на единицу веса гибкие панели эффективнее кристаллических, но КПД у них меньше.

Минусы

  • По площади гибкие солнечные батареи значительно больше кристаллических при одинаковой мощности. Для модуля мощностью 6 ватт эти площади равны 1500 и 900 квадратных миллиметров;
  • Выше цена. Хотя цена в какой-то мере обусловлена тем, что это достаточно новый продукт. Каких-то объективных причин, по которым гибкие панели стоят дороже, нет. Высокая цена, скорее всего, обусловлена малым тиражом подобных моделей.

Выбор и покупка

Гибких гелиопанелей на рынке достаточно и многие имеют свои характерные особенности. Чтобы не ошибиться при выборе, нужно обращать внимание на следующие моменты:

  • Сила тока. Величина этого показателя зависит от того, что вы собираетесь подключать к панели. К примеру, чтобы зарядить аккумулятор смартфона хватит 0,5─1 ампер;
  • Обращайте внимание на КПД. Самый лучший показатель на этот момент около 17 процентов. Если вам предлагают большее значение КПД, будьте уверены, что перед вами подделка. Если такие характеристики нанесены на заводской упаковке, то этот производитель не заслуживает доверия;
  • Дополнительные возможности. Есть гелиопанели с присосками, которые позволяют крепить их практически на любую поверхность. Такие пригодятся, если вы хотите установить солнечный модуль на автомобиль. А также есть модели с готовым креплением на рюкзак.

Применение гибких солнечных батарей

Здесь вы узнаете:

  • Устройство и работа модулей гибких солнечных батарей
  • Преимущества и недостатки
  • Где и как применяют солнечную энергию
  • Выбор
  • Инструкция по монтажу солнечных батарей на крыше

Гибкие солнечные батареи – современные энергосберегающие конструкции для преобразования солнечной энергии в электрическую. За счет особенности формы, такие батареи можно размещать на разных поверхностях.

Читайте также:
Рекуператоры воздуха: применение, преимущества использования, виды рекуператоров, видео

Устройство и работа модулей гибких солнечных батарей

Гибкая солнечная панель устроена следующим образом: тонкая подложка покрыта кремниевым полупроводником. Толщина панели с напылением составляет не более 1 мкм. Полупроводник нагревается солнцем, в результате чего электроны перемещаются в заданном направлении. К элементам монтируют выводы и формируют батарею. Для работы такой мобильной электростанции используют солнечную энергию.

Крупногабаритные, с маленьким КПД, солнечные батареи ушли в прошлое. Современным моделям не требуется максимальное количество солнечного света, а сами конструкции стали легкими, гибкими, мобильными, их можно свернуть в трубку и взять с собой в поход.

В настоящее время аморфный кремний заменяют сульфиды и теллуриды кадмия, медно-галлиевые и индиевые диселениды, полимерные соединения.

Для повышения КПД современные технологии позволяют выпускать многослойные полупроводниковые конструкции. Каскадное строение панели дает возможность преобразовывать отраженный свет несколько раз, что доводит их работоспособность почти до кристаллических вариантов.

Несмотря на то что устройство выглядит довольно просто, для подачи тока в сеть необходимы дополнительные составляющие:

  • Аккумулятор, накапливающей энергию. Он нужен при перепадах напряжения.
  • Инвертор, переводящий постоянный ток в переменный.
  • Система для корректировки заряда аккумулятора.

Преимущества и недостатки

Гибкая солнечная панель, благодаря своей мобильности, имеет преимущества над другими видами батарей.

К ее достоинствам относится:

  • Надежность изделия обеспечена мерами, предохраняющими от механического разрушения, воздействия влаги. Легкий вес и большая площадь позволяет панели оставаться невредимой при падении с многометровой высоты. Большинство конструкций оснащены чехлами.
  • Ультратонкая панель имеет небольшую массу, 6-ваттная батарея весит менее 300 грамм, тогда как кристаллическая таких же параметров – на 100 г больше.
  • Эффективность работы пленочных моделей составляет 15%, кристаллических – 20%. Но в пересчете КПД на массу тела, солнечная панель имеет преимущества.

К недостаткам можно отнести цену, которая превышает стоимость жесткой батареи. Пока еще не слишком большой спрос удерживает ценовую политику. Постепенно ситуация в этом отношении будет улучшаться.

Где и как применяют солнечную энергию

Гибкие панели применяются в разных сферах. Прежде чем составлять проект энергообеспечения дома при помощи этих солнечных батарей, выясните, где они применяются и каковы особенности их использования в нашем климате.

Область применения солнечных батарей

Применение гибких солнечных батарей очень широкое. Они с успехом используются в электронике, электрификации зданий, автомобиле- и авиастроении, на космических объектах.

В строительстве такие панели используют для обеспечения жилых и промышленных зданий электричеством.


Солнечная энергия может быть единственным источником электричества, а может дублировать традиционную схему электроснабжения, чтобы на случай недостаточной эффективности в определенный период дом не остался обесточенным

Портативные зарядные устройства на основе гибких солнечных элементов доступны каждому и продаются повсеместно.

Большие гибкие туристические панели для добычи электроэнергии в любом уголке Земного шара очень популярны среди путешественников.

Очень необычная, но практичная идея – использовать в качестве основы для гибких батарей дорожное полотно. Специальные элементы защищены от ударов и не боятся больших нагрузок.


Гибкие батареи хороши еще тем, что могут быть применены практически в любых ситуациях. Их можно без труда разместить на крыше автомобиля или корпусе яхты

Эта идея уже реализована. «Солнечная» дорога обеспечивает энергией окрестные деревни, при этом не занимая ни одного лишнего метра земли.

Особенности применения гибких аморфных панелей

Те, кто планирует начинать использование гибких солнечных панелей в качестве источника электроэнергии для своего дома, должны знать особенности их эксплуатации.

Прежде всего пользователей волнует вопрос, а что делать зимой, когда световой день короткий и электричества не хватит на функционирование всех приборов?

Да, в условиях пасмурной погоды и короткого светового дня производительность панелей снижается. Хорошо, когда есть альтернатива в виде возможности переключения на централизованное электроснабжение. Если ее нет, нужно запасаться аккумуляторами и заряжать их в те дни, когда погода благоприятная.

Интересная особенность солнечных батарей заключается в том, что при нагревании фотоэлемента его эффективность существенно снижается.


В летний зной панели раскаляются, но работают хуже. Зимой, в солнечный день фотоэлементы способны улавливать большее количество света и преобразовывать его в энергию

Число ясных дней в году зависит от региона. Разумеется, на юге использовать гибкие батареи рациональнее, поскольку солнце там светит дольше и чаще.

Так как в течение дня Земля меняет свое положение относительно Солнца, панели лучше располагать универсально – то есть с южной стороны под углом около 35-40 градусов. Такое положение будет актуальным как в утренние и вечерние часы, так и в полдень.

Читайте также:
Как получить нефть из угля

Выбор

Одним из важных критериев выбора являются климатические условия местности, в которой будут установлены гелиопанели. Учитывается количество солнечных дней в году и длина самого дня. Исходя из этих данных, определяется мощность электроэнергии, которую должна вырабатывать батарея в час или сутки. Для северных районов подойдет текстурированное стекло, оно эффективно справляется с работой даже в пасмурные дни. Модули из микроморфного кремния не требуют точной ориентации на солнце, их суммарная годовая мощность превосходит другие тонкопленочные батареи. На них часто останавливают свой выбор жители районов с малой освещенностью.

Выбирая модуль для дома, необходимо продумать, какие электроприборы будут востребованы, хватит ли для них мощности предполагаемой покупки.

Нужно заранее определиться с местом для солнечных панелей и предусмотреть резервную территорию, если понадобится нарастить мощность.

При покупке учитывается тип конструкции, материал, толщина фотоэлемента, производитель модуля – все это влияет на цену, качество и длительность работы. Не обязательно переплачивать за иностранные бренды, хорошо себя зарекомендовали модули российского производства, ориентированные на наши климатические условия.

Для расчета количества модулей, следует учитывать, что семья из 4 человек, в среднем, потребляет 200–300 кВт электроэнергии в месяц. Солнечные панели вырабатывают с одного квадратного метра примерно от 25 Вт до 100 Вт в сутки. Для полного удовлетворения дома в потребностях электричества, понадобится 30–40 секций. Оснащение солнечными батареями обойдется семье около 10 тысяч долларов. Устанавливать панели следует на южную сторону крыши, куда попадает максимальное количество солнечных лучей.

Чтобы определиться с выбором, следует понять, какой тип модуля больше подходит покупателю:

  • Монокристаллические фотоэлементы стоят 1,5 доллара за Вт. Они имеют меньшие размеры и более эффективны, чем другие виды подобных батарей. Их общее покрытие занимает меньше места. Учитывая мощность и качество, лучше сделать выбор в их пользу. Единственным минусом является высокая стоимость.
  • Поликристаллические батареи стоят 1,3 доллар за Вт. По мощности они уступают монокристаллическим, но и оцениваются дешевле. Бюджетные возможности привлекают покупателей, к тому же последние разработки подобных батарей сильно приблизили их КПД к монокристаллическим аналогам.

  • Солнечные тонкопленочные панели имеют меньше мощности на один квадратный метр, чем предыдущие модели. Ситуацию выравнивает появление на рынке модулей из микроморфного кремния. Они вырабатывают хорошую суммарную мощность за годовой отрезок времени, отлично себя зарекомендовали в работе видимого и инфракрасного спектра. Для них не важна привязанность к солнечным лучам. Срок эксплуатации батарей составляет 25 лет. Модули имеют недорогую технологию производства, это сказалось на их стоимости – 1,2 доллара за Вт.
  • Большой интерес представляет собой гибридная панель, так как она генерирует тепловую и электрическую энергию. Конструкция соединяет в себе коллектор тепла и элементы фотоэлектрической батареи.

По описанию солнечных батарей видно, что для территорий с малой освещенностью больше подойдут панели микроморфного кремния, южные районы могут воспользоваться поликристаллическими батареями. Для тех, кто не стеснен материально, отличным выбором станут более мощные монокристаллические фотоэлементы.

Сегодня еще остаются претензии к гибким солнечным панелям, но завтрашний день, несомненно, за ними. Их активное усовершенствование приводит к снижению стоимости, они уверенно вытесняют кристаллические аналоги из промышленной и бытовой сферы деятельности человека.

Инструкция по монтажу солнечных батарей на крыше

Если вы решили, что гибкие солнечные батареи на основе аморфного кремния – это то, что вам нужно для обеспечения электричеством частного дома, приступайте к планированию работ.

Подберите подходящее оборудование и прикиньте примерное количество панелей. Затем ознакомьтесь с правилами монтажа и последующего обслуживания солнечных элементов.

Но помните, что использование традиционных кремниевых поли- и монокристаллических аналогов пока гораздо продуктивнее.

Расчет количества панелей

Любые работы начинаются с проекта. Для проектирования нужно сделать необходимые расчёты, а именно:

  • суточное потребление электроэнергии;
  • суммарную необходимую мощность фотоэлементов;
  • емкость аккумуляторов;
  • количество панелей.

Самое простое – посчитать потребление электроэнергии. Для этого нужно учесть абсолютно все без исключения электроприборы, которые вы используете или теоретически можете использовать.

Простой пример:

  • холодильник – 200 Вт;
  • компьютер – 300 Вт;
  • телевизор – 150 Вт;
  • лампочки экономные – 5 штук по 20 Вт.

Мощность каждого прибора обязательно указывается в его документации или на корпусе. После сложения всех данных получаем 750 Вт. Исходя из этого значения подбирается инвертор – прибор, преобразующий постоянный ток в переменный с нужной частотой.

Обязательно сделайте небольшой запас и выберите инвертор на 0,5 кВт мощнее расчётного значения. То есть для суммарной мощности 0,75 кВт подойдет прибор не слабее 1,25 кВт.


Для правильного подключения солнечные батареи соединяют с аккумуляторами через контроллер. Не перепутайте контакты – плюс к плюсы, минус к минусу. От аккумулятора ток направляется к инвертору, а затем – к электроприборам

Читайте также:
Уличное освещение на солнечных батареях - полный обзор

После необходимо подобрать аккумуляторные батареи. Емкость аккумулятора (например, 200 А∙ч) показывает, ток какой силы будет выдаваться при заданном напряжении в течение часа.

Посчитать нужную емкость можно, разделив суммарную мощность потребителей на выходное напряжение солнечной батареи. В нашем примере используем 12-ти вольтовые аккумуляторы. 750 /12 = 62,5 А∙ч.

Но подобная формула не совсем верна, поскольку большинство батарей нельзя разряжать до 0. Есть определенное ограничение, например 40%. Если уровень заряда опускается ниже, это существенно сказывается на сроке службы и качестве работы аккумулятора.

Этот показатель тоже нужно добавить в формулу:

750 Вт/(12Вх0,4)=156,25 А∙ч.

Чтобы добиться такой емкости, можно объединить в систему группу из 2 батарей по 100 А∙ч каждая.

Количество панелей рассчитывается исходя из мощности выбранной модели и региона, в котором они будут установлены. Значение региона сложно переоценить.

В идеале нужно найти значения дневного уровня солнечной радиации для вашей местности. Для достоверности берется минимальное значение за год, ориентировочно – в конце декабря.

Умножив этот показатель на количество календарных дней месяца, получаем количество киловатт, которое приходится на 1 м2 гибкой солнечной батареи за декабрь. Для примера, в Москве это 0,33х31=10,23 кВт/м2, а для Сочи – 1,25х31=38,75 кВт/м2. Этот показатель называется количеством пикочасов.

Затем из условных максимальных 0,75 кВт, потребляемых всеми приборами одновременно, высчитываем среднемесячное потребление – около 25 кВт. За месяц наши гибкие батареи должны выработать не меньше 25 000 Вт, а лучше сделать небольшой запас и округлить до 30 кВт.

Следовательно, на 1 пикочас в Москве должно получаться 30/10,23 = 2,93 кВт. Если выбранные панели обладают мощностью 150 Вт, то посчитать их количество не трудно: 2,93/0,15= 20 штук.

После таких нехитрых расчетов вы сможете подобрать подходящий инвертор, контроллер, аккумулятор и сами гибкие фотоэлектрические панели в нужном количестве.

Правила монтажа

Установка гибких солнечных элементов может быть осуществлена вами самостоятельно.

Для этого стоит определиться, где именно вы расположите свои панели:

  • на крыше здания;
  • на фасаде дома;
  • на отдельно стоящей конструкции;
  • комбинированная схема.

Самый популярный вариант – на крыше. Если форма или конфигурация кровли не позволяет этого сделать, лучше построить дополнительный каркас, на котором разместить батареи. Это более затратно, но, если крыша затенена или труднодоступна, этот вариант становится рациональным.

Расположение на фасаде используют тогда, когда места на крыше не хватает. Панели могут стать частью дизайнерской задумки и играть роль украшения дома

Гибкие солнечные фотоэлектрические элементы с нижней стороны имеют липкий смолянистый слой.

Достаточно снять защитную пленку и приклеить панель в выбранном месте. Разумеется, перед монтажом поверхность нужно очистить и вымыть.


Никакого специализированного инструмента для монтажа не нужно. Главное, позаботиться о своей безопасности во время работы на крыше. Так же очень важно соблюдать схему подключения оборудования и не нарушать последовательность

С одной стороны модуль солнечной батареи имеет 2 выведенных кабеля. Каждая панель располагается так, чтобы эти провода можно было в последствии объединить одной шиной для последовательного подключения.

Шаг #3. Уход за системой после установки

После установки гибких солнечных элементов за ними нужно будет постоянно ухаживать и следить, иначе их эффективность может резко снизиться. Главное – содержать панели в чистоте.

Пыль, грязь, птичий помет – все эти факторы снижают производительность системы, поскольку ограничивают поглощение солнечного света фотоэлементами.

Солнечные батареи нужно протирать по мере загрязнения. Именно поэтому размещать их в труднодоступных местах на сложной кровле не рекомендуют.

Если ваша система не может обслуживаться вами самостоятельно, всегда можно найти исполнителя с соответствующей техникой и оборудованием. Разумеется, это будет стоит дороже.


Мыть солнечные батареи на основе аморфного кремния, как и жесткие аналоги, можно обычной влажной губкой или тряпкой из микрофибры. Панель не боится воды (все-таки это оборудование устанавливается на улице), если мыть их регулярно, они прослужат дольше

Еще одна проблема, актуальная для наших регионов – снег. В зимнее время батареи засыпаются снегом и перестают функционировать. Осадки нужно постоянно счищать, но не слишком грубо, иначе можно повредить само оборудование.

Что такое гибкие солнечные панели и где они используются.

Главная страница » Публикации » Что такое гибкие солнечные панели и где они используются.

Бесплатная электрическая энергия, или хотя бы дешёвая – вот мечта чуть ли не каждого человека на нашей планете. Как бы не дешевела нефть, какие запасы газа ни использовались и насколько страны ни гордились своими мощными АЭС, обыкновенному обывателю о дешёвом электричестве остаётся только грезить. Альтернативные источники постепенно начинают отстранять государственные службы от монополии на энергетику.

Читайте также:
Как выбрать садовые фонари на солнечных батареях - полный обзор

Уже никого не удивляет ветряк, расположенный в соседнем дворе, крыши домов начинают покрываться панелями солнечных батарей. Как считают учёные, именно на использование солнечных лучей сейчас делается наибольшая ставка. С каждым днём источники солнечной энергии находят всё новое применение. И также быстро они меняют свой вид. Теперь в моде гибкие солнечные батареи, о которых и пойдет речь в нашей статье.

Как работают гибкие батареи на солнечной энергии

Получение энергии от солнечных лучей уже давно знакомо человеку. Но если ещё лет 30 назад такой привилегией могла похвастаться лишь космонавтика, то теперь от Солнца работают многие бытовые предметы. Взять хотя бы обыкновенный калькулятор. Принцип довольно прост. Лучи нагревают полупроводник, чаще всего кремний, и заставляют его электроны двигаться в определённом направлении. Остаётся только припаять проводки к обеим сторонам элемента, собрать несколько штук в батарею и портативная солнечная электростанция готова.

Первые солнечные батареи имели низкий КПД, представляли собой громоздкие и тяжёлые конструкции. Сегодня эти изделия намного легче, для выработки электричества не требуется максимальная освещённость. Появление гибких солнечных батарей в корне меняет отношение к этому вечному источнику бесплатной электроэнергии.

Гибкая солнечная батарея

Конструкция гибкой батареи существенно отличается от своего кремниевого прототипа. В основе новых источников используются полимеры, представляющие мягкие панели, которые придают изделиям потрясающую гибкость. Активными элементами являются электроды из алюминия.

Если всю поверхность, заполненную активными элементами, покрыть защитной плёнкой, то солнечная батарея готова (о видах солнечных батарей вы можете узнать из этой статьи). Хотя, только идут исследования по этому виду альтернативного источника питания, гибкие солнечные батареи уже нашли себе большой простор для применения и отличились рядом достоинств:

  • гибкая основа;
  • лёгкая конструкция;
  • компактность;
  • низкая стоимость производства;
  • не подвержены влиянию окружающей среды;
  • экологичность.

Главным и существенным минусом солнечных батарей на полимерной основе является малый коэффициент полезного действия. Наилучшие варианты, полученные в США, достигли 6,5%. По последним данным, немецким специалистам удалось разработать источники, дающие до 10%. Это, конечно, мало, но всё же…

Большое будущее

После того, как полимерные солнечные батареи были поставлены на поток, они всё чаще появляются в самых разных областях жизнедеятельности человека.

Современные батареи не только легко изгибаются в любом направлении, их можно разделить на части при помощи обыкновенного ножа. Первые варианты батарей быстро стали применяться в обшивке домов. Из гибких солнечных батарей можно получить конструкцию практически любой формы. Если раньше, для установки панелей требовалась идеально ровная крыша, то сейчас полимер можно изогнуть в любом порядке. Даже получить волну не хуже, чем у шифера.

Электроэнергия – это то, чего так недостаёт путешественнику. Для туризма разработано немало устройств, способных вырабатывать ценные вольты вдали от цивилизации. Гибкая батарея, в свёрнутом виде, не занимает много места в дорожном рюкзаке. Вес совершенно ничтожен. Для приведения в действие нужны секунды. А питания вполне достаточно, чтобы подключить приёмник или зарядить аккумулятор сотового телефона.

Планируется даже пошив одежды из гибких солнечных батарей. Такой фасон очень подойдёт северянам, которые смогут согреваться без толстых неуклюжих шуб. Одной из самых интересных разработок являются прозрачные гибкие солнечные панели. Эти источники энергии будут использоваться вместо стёкол в домах, что позволит получать максимально эффективную площадь, освещаемую солнцем.

Powerfilm: на шаг впереди

Эта компания является одной из лучших производителей зарядных устройств, работающих от солнечной энергии. Именно в её продукции максимально эффективно используются гибкие солнечные батареи.

Сейчас компания выпускает целый спектр устройств, которые способны возродить к жизни не только обыкновенный фонарик, но и осветить небольшой частный домик или палаточный городок. Но основным назначением на этот момент остаются зарядки для мобильных устройств.

Если раньше таких зарядок хватало на несколько минут телефонного разговора, то сейчас зарядные устройства PowerFilm Solar в состоянии поддерживать работоспособность ноутбука.

Батареи PowerFilm уже способны вырабатывать энергию, мощностью до 3 кВт.

За солнечной энергией стоит большое будущее, смотрите видео об этом:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
